TUF 3GTX1660SO6GGAMING - Grafikkarte ASUS - Kostenlose Bedienungsanleitung

Produkttyp	Grafikkarte
Marke	ASUS
Modell	TUF 3GTX1660SO6GGAMING
Serie	TUF Gaming
GPU	NVIDIA GeForce GTX 1660 Super
Videospeicher	6 GB GDDR6
Speicherschnittstelle	192 Bit
GPU-Taktfrequenz (Boost)	Bis zu 1830 MHz (OC-Modus)
Speichertakt	14000 MHz
Videoausgänge	1 x DisplayPort 1.4, 1 x HDMI 2.0b, 1 x DVI-D
Empfohlenes Netzteil	450 W
Stromanschluss	1 x 6-Pin PCIe
Abmessungen	206 x 124 x 46 mm
Gewicht	Ca. 800 g
Kühlung	Doppelter Axial-tech-Lüfter
Unterstützte Technologien	DirectX 12, OpenGL 4.6, NVIDIA G-SYNC
Inkludierte Software	ASUS GPU Tweak II
Softwarefunktionen	GPU-Überwachung, OC-/Silent-/Gaming-Profile, Gaming Booster, XSplit-Streaming
Reinigung und Pflege	Regelmäßige Staubentfernung mit Druckluft; Flüssigkeiten vermeiden
Sicherheitshinweise	In einen PCIe-x16-Steckplatz einbauen, gute Belüftung sicherstellen, Lüfter nicht blockieren
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile; bei Problemen den ASUS-Support kontaktieren

Häufig gestellte Fragen - TUF 3GTX1660SO6GGAMING ASUS

Wie installiere ich die Grafikkarte ASUS TUF 3GTX1660SO6GGAMING?

Stecken Sie die Karte in einen freien PCIe-x16-Steckplatz, schließen Sie den 6-Pin-Stromanschluss an und installieren Sie die Treiber von der NVIDIA-Website oder der mitgelieferten DVD. Verwenden Sie GPU Tweak II, um die Leistung zu optimieren.

Welche Treiber werden für diese Karte benötigt?

Laden Sie die neuesten NVIDIA GeForce Game Ready-Treiber von der offiziellen Website herunter. ASUS empfiehlt außerdem die Installation von GPU Tweak II, um auf Profile und Überwachung zuzugreifen.

Wie übertakte ich die Karte mit GPU Tweak II?

Starten Sie GPU Tweak II, wechseln Sie in den Professional Mode, wählen Sie ein Profil (standardmäßig OC-Modus) oder erstellen Sie ein benutzerdefiniertes Profil durch Anpassen von GPU-Takt und Spannung. Übernehmen Sie die Einstellungen und testen Sie die Stabilität.

Was ist die normale Betriebstemperatur?

Im Spiel liegt die Temperatur normalerweise zwischen 65 und 75 °C. Überschreitet sie 85 °C, überprüfen Sie den Luftstrom im Gehäuse und reinigen Sie die Lüfter.

Kann ich mehrere ASUS TUF 3GTX1660SO6GGAMING-Karten im SLI betreiben?

Nein, diese Karte unterstützt kein NVIDIA SLI. Sie ist für den Single-GPU-Betrieb ausgelegt.

Wie reduziere ich die Lüftergeräusche?

Aktivieren Sie den Silent Mode in GPU Tweak II oder verwenden Sie die 0-dB-Lüfter-Funktion, um die Lüfter bei geringer Last zu stoppen. Sie können auch manuell die Lüfterkurve anpassen.

Welche Spiele kann ich mit dieser Karte spielen?

Die GTX 1660 Super ist ideal für 1080p-Gaming mit hohen Einstellungen. Sie kann auch 1440p bei weniger anspruchsvollen Titeln bewältigen.

Wie aktualisiere ich das VBIOS der Karte?

Verwenden Sie die Live Update-Funktion von GPU Tweak II. Stellen Sie sicher, dass Sie mit dem Internet verbunden sind, und folgen Sie den Benachrichtigungen, um das Update herunterzuladen und zu installieren, falls verfügbar.

Was tun, wenn der Bildschirm nach der Installation schwarz bleibt?

Überprüfen Sie, ob die Karte richtig eingesteckt ist, der Stromanschluss angeschlossen ist und der Monitor an der Grafikkarte (nicht am Mainboard) angeschlossen ist. Versuchen Sie, im abgesicherten Modus zu starten und die Treiber neu zu installieren.

Wo finde ich Ersatzteile oder lasse ich die Karte reparieren?

Kontaktieren Sie den ASUS-Support oder ein autorisiertes Service-Center. Die Karte enthält keine vom Benutzer austauschbaren Teile; alle Eingriffe müssen von einem Fachmann durchgeführt werden.

BEDIENUNGSANLEITUNG TUF 3GTX1660SO6GGAMING ASUS

Vorstellung von GPU Tweak II

Das ASUS-Dienstprogramm GPU Tweak II ermöglicht Ihnen die Überwachung und Optimierung der Einstellungen Ihrer ASUS-Grafikkarte zur Erzielung optimaler Leistung. Es hat zwei Benutzerschnittstellen, Simple Mode (Einfacher Modus) und Professional Mode (Professioneller Modus), mit deren Hilfe Sie Ihre voreingestellten und angepassten Profile schnell überwachen, die GPU-Einstellungen für bahnbrechenden Genuss verbessern oder einige erweiterte Optimierungen von GPU-Einstellungen für erstklassige Leistung vornehmen können.

ASUS GPU Tweak II beinhaltet folgende ASUS-exklusive voreingestellte Energiespar- und Gaming-Profile:

OC Mode (Übertaktungsmodus)

Silent Mode (Lautlosmodus)

Gaming Mode (Spielmodus)

My Profile (Mein Profil)

Systemanforderungen

• GPU der AMD-7000-Serie oder besser
• GPU der NVIDIA-600-Serie oder besser
• Microsoft ^ Windows ^ 10 / 8 / 8.1 / 7, 32/64 Bit

GPU Tweak II installieren

1. Stellen Sie sicher, dass Sie die ASUS-Grafikkarte und ihren Treiber installiert haben. Einzelheiten zur Installation des Treibers entnehmen Sie bitte der Bedienungsanleitung der ASUS-Grafikkarte.
2. Suchen Sie nach dem ASUS GPU Tweak II-Treiberordner und doppelklicken Sie zum Starten der Installation auf die Datei setup.exe.
3. Befolgen Sie die Bildschirmanweisungen zum Abschließen der Installation.

GPU Tweak II ausführen

• Doppelklicken Sie auf das GPU Tweak-Symbol auf dem Desktop.
- Klicken Sie zum Ausführen des Programmes auf Start > All Programs (Alle Programme) > ASUS > GPU Tweak II.

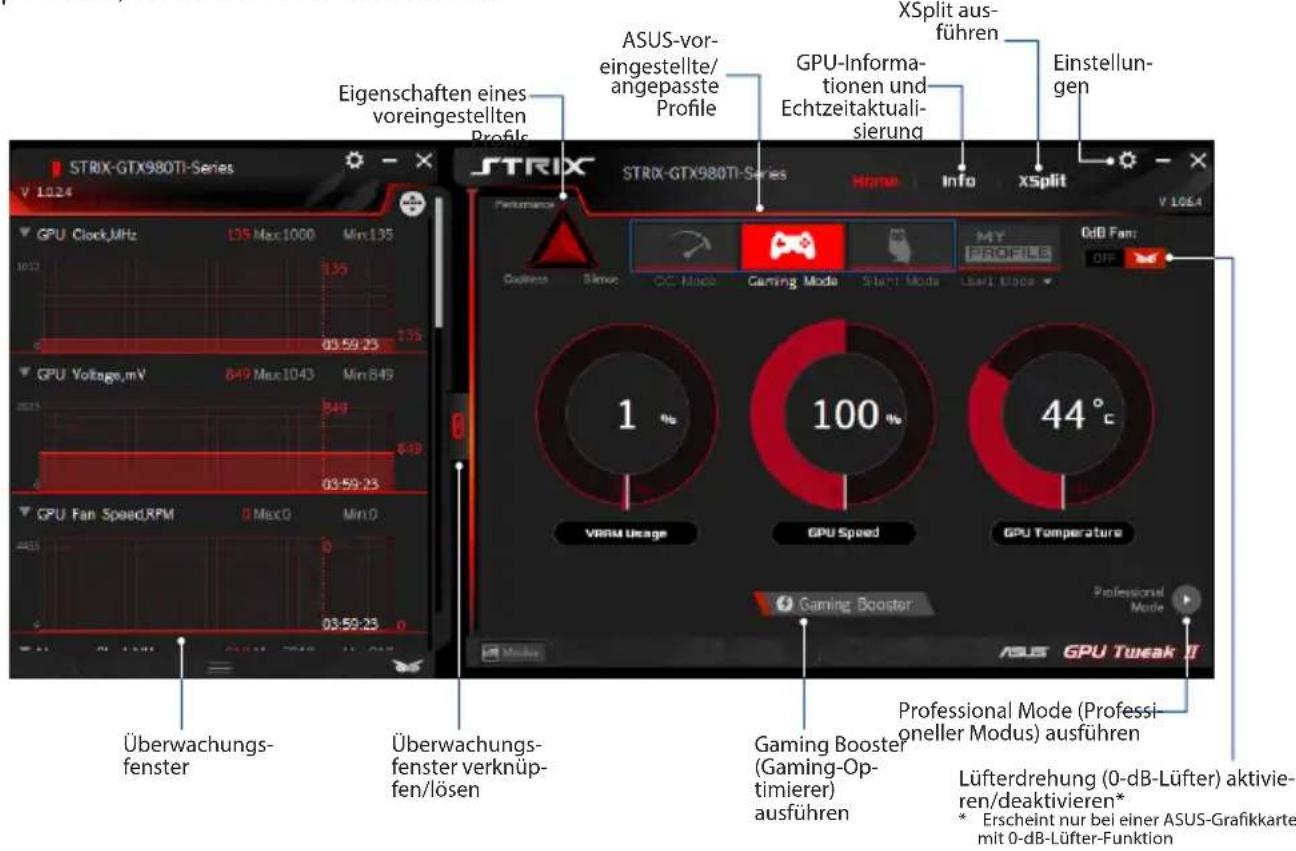

Simple Mode (Einfacher Modus)

Simple Mode (Einfacher Modus) bietet Ihnen eine schnelle Möglichkeit zur Überwachung Ihrer GPU-Einstellungen in Echtzeit und zur Oprimierung einiger Systemeinstellungen via Gaming Booster (Gaming-Optimierer) für bahnbrechenden Genuss.

Eigenschaften eines voreingestellten Profils ASUS-vor- eingestellte/ angepasste Profile GPU-Informa- tionen und Echtzeitaktualisierung XSplit aus- führen Einstellungen STRIX-GTX980Ti-Series V 1024 STRIX STRIX-GTX980Ti-Series Home Info XSplit V 1064 Performance CPU Clock,MHz 135 Max:1000 Min:135 135 03:59:23 GPU Voltage,mV 849 Max:1043 Min:849 249 03:59:23 GPU Fan Speed,RPM 0 Max:0 Min:0 03:59:23 Überwachungs- fenster Überwachungs- fenster verknüp- fen/lösen Gaming Booster (Gaming-Optimierer) ausführen Gaming Booster Professional Mode (Professi- neller Modus) ausführen Professional Mode (Professi- neller Modus) ausführen Lüfterdrehung (0-dB-Lüfter) aktivie- ren/deaktivieren* * Erscheint nur bei einer ASUS-Grafikkarte mit 0-dB-Lüfter-Funktion

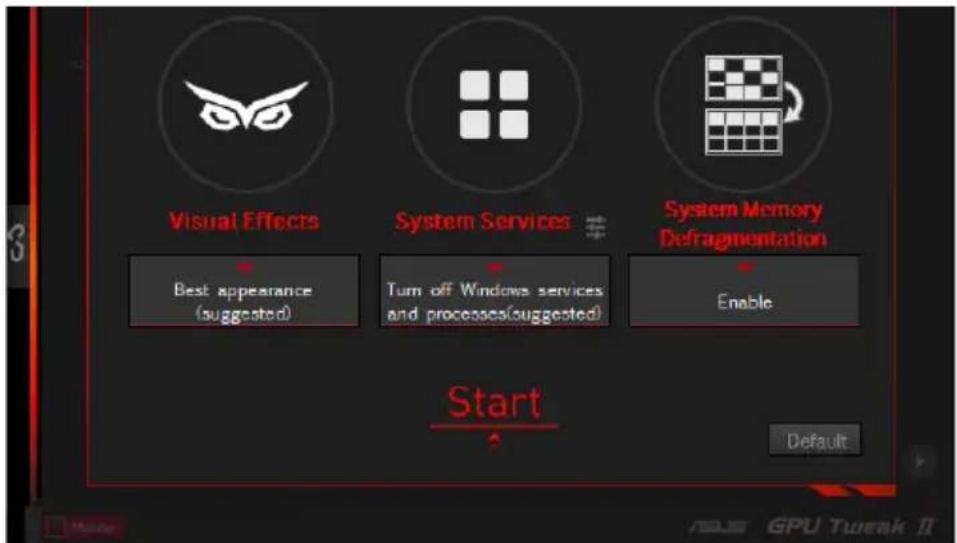

Gaming Booster (Gaming-Optimierer)

Profitieren Sie mit Gaming Booster (Gaming-Optimierer) von bahnbrechender Leistung; es unterstützt Sie bei der Optimierung Ihres Systems für ein reibungsloses und schnelleres Gameplay bei Ihren Computerspielen.

Gaming Booster (Gaming-Optimierer) bietet Ihnen diese drei (3) Funktionen:

• Visual Effects (Visuelle Effekte): Ermöglicht Ihnen die Abschaltung visueller Windows®-Effekte zur Intensivierung der Prozessorleistung.
• System Services (Systemdienste): Ermöglicht Ihnen die automatische oder manuelle Abschaltung von Windows®-Diensten oder -Prozessen.
• System Services setting (Systemdienste einstellen): Ermöglicht Ihnen die Auswahl der Dienste und Prozesse, die Sie stoppen möchten.
• System Memory defragmentation (Systemspeicherdefragmentierung): Ermöglicht Ihnen die Anordnung und Bereinigung Ihres Systemspeichers ohne Schließen von Prozessen.

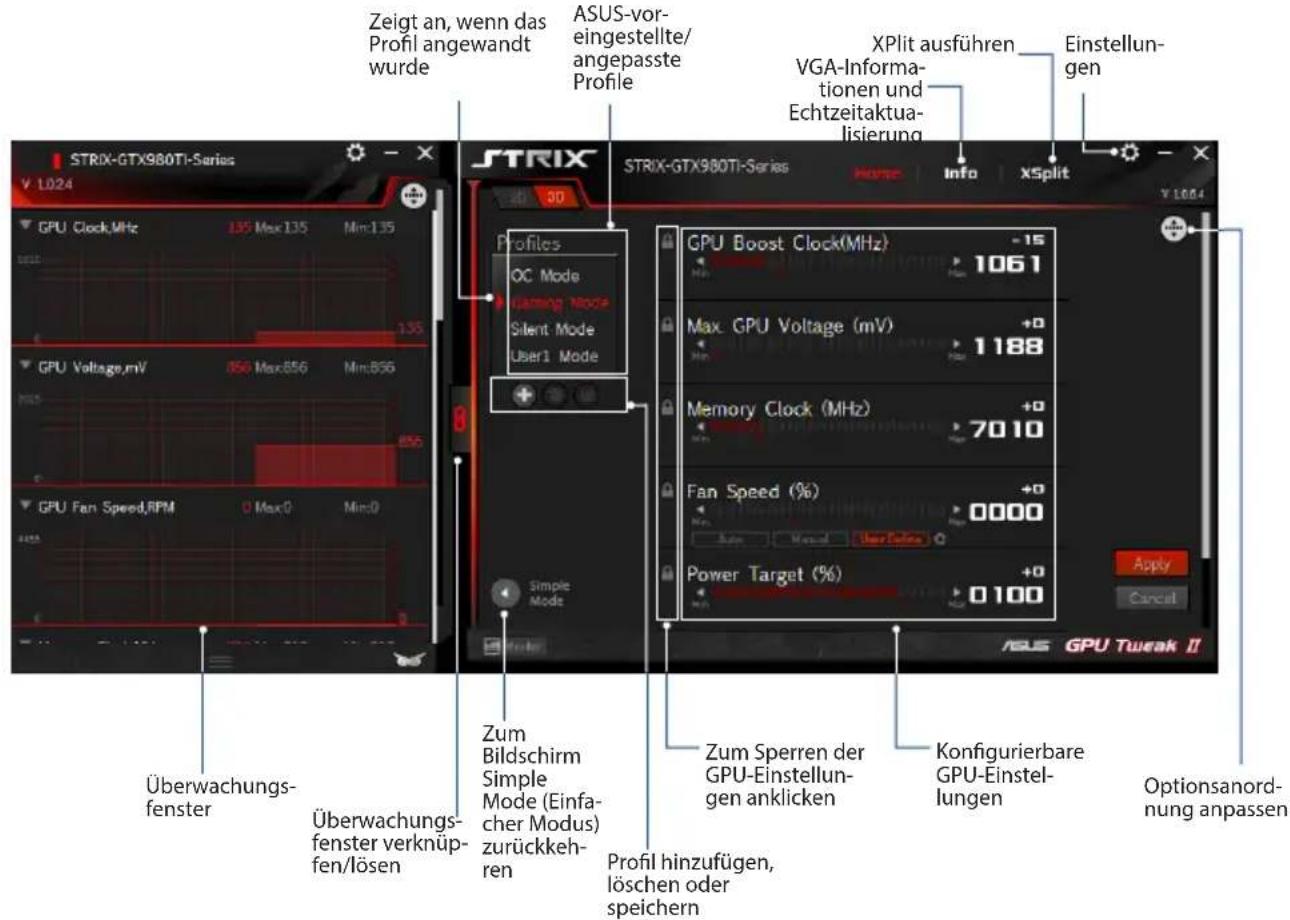

Konfigurieren Sie die GPU-Einstellungen wie ein Experte und erzielen Sie optimale Leistung mit Ihrer ASUS-Grafikkarte.

Zeigt an, wenn das Profil angewandt wurde ASUS-vor- eingestellte/ angepasste Profile XPlit ausführen VGA-Informa- tionen und Echtzeitaktua- lisierung Einstellun- gen STRIX-GTX980Ti-Series V 1.024 GPU Clock,MHz 135 Max:135 Mm:135 1.55 GPU Voltage,mV 866 Max:856 Mm:856 855 GPU Fan Speed,RPM 0 Max:0 Min:0 Überwachungs- fenster Überwachungs- fenster verknüp- fen/lösen Zum Bildschirm Simple Mode (Einfa- cher Modus) zurückkeh- ren Profil hinzufügen, löschen oder speichern Strix-GTX980Ti-Series Profiles OC Mode Kamung Mode Silent Mode User1 Mode + Simple Mode GPU Boost Clock(MHz) 1061 Max. GPU Voltage (mV) 1188 Memory Clock (MHz) 7010 Fan Speed (%) 0000 Power Target (%) 0100 Apply Cancel ANS GPU Tweak II Zum Sperren der GPU-Einstellu- gen anklicken Konfigurierbare GPU-Einstel- lungen Optionsanord- nung anpassen

Profil konfigurieren

1. Wählen Sie das Profil, das Sie konfigurieren möchten.
2. Wählen Sie die GPU-Einstellung, geben Sie dann Ihren bevorzugten Wert ein.
3. Klicken Sie abschließend auf Apply

Profil hinzufügen

1. Klicken Sie auf +, weisen Sie dann den Profilnamen zu.
2. Legen Sie Ihre bevorzugten Werte fest.
3. Klicken Sie abschließend zum Speichern des Profils auf

Profil anwenden

- Wählen Sie das Profil, klicken Sie dann zum Anwenden des Profils auf Apply

Profil löschen

- Wählen Sie das Profil, klicken Sie dann zum Löschen des Profils auf

VGA-Informationen und Echtzeitaktualisierung beziehen

Der Bildschirm Info (Informationen) liefert Ihnen Informationen und Echtzeitaktualisierungen zu Ihrer ASUS-VGA-Karte.

Hinweis: Stellen Sie zum Beziehen einer Echtzeitaktualisierung sicher, dass Ihr Computer mit dem Internet verbunden ist.

STRIX-GTX980TI-Series Home | Info | XSplit V 1.0.6.4 VGA Info /ASUS x GPU-Z Name NVIDIA GeForce GTX 980 TI CPU GM200 Revision A1 Technology 2B nm Die Size 501 m Release Date Jun 1, 2015 Transistors 8000M BIOS Version 84.00.9E00.4B Device ID 10DE Subvendor ASUS ROFs OS Bus Interface PDF 2.0 x16 @ x16 1.3 Shadows 2010 Unified DirectX Support 1.2 Pixel Filters 915 GHz/s Texture Filter 17L4 GTread/s Memory Type GD085 Bus Width 384 Bit Memory Size 6144 MB Band Width 3841 GB/s Driver Version $18.13.330S GPU Clock 974 MHz Memory 1740 MH Boost 1050 MH Default Clock 1000 MHz Memory 1753 MH Boost 1075 MH NVIDIA SU Disabled Computing ✓ OpenCL ✓ CUDA ✓ PhysX ✓ DirectCompute Live Update V 1.0.18 Last check : Disconnect internet ASUS GPU TweakII GPUTweakII VLO6.4 ASUS Live Update Liveupdate VLO1.5 STRIX-GTX980TI-Series Driver Version 22.3.06 YBIOS $1.00.25.20.1203 ASUS GPU Tweak II

XSplit ausführen

Installieren und starten Sie XPlit Gamecaster von GPU Tweak II.

STRIX-GTX980TI-Series V 1024 GPU Clock,MHz 35 Max:1000 Min:135 10/1 135 04:33:24 135 GPU Voltage,mV 856 Max:1043 Min:856 10/15 856 04:33:24 856 GPU Fan Speed,RPM 0 Max:0 Min:0 6415 0 04:33:24 0 STRIX STRIX-GTX980TI-Series Home Info V Split V 1284 Install Split | Generator Control ASIS GPU Tureak II

Bildschirm Settings (Einstellungen) verwenden

Der Bildschirm Settings (Einstellungen) ermöglicht Ihnen die Konfiguration der GPU Tweak II-Einstellungen, wie Main (Basis), Tuning Settings (Abstimmungseinstellungen), Live Update (Echtzeitaktualisierung) und Keyboard Shortcuts (Schnelltasten).

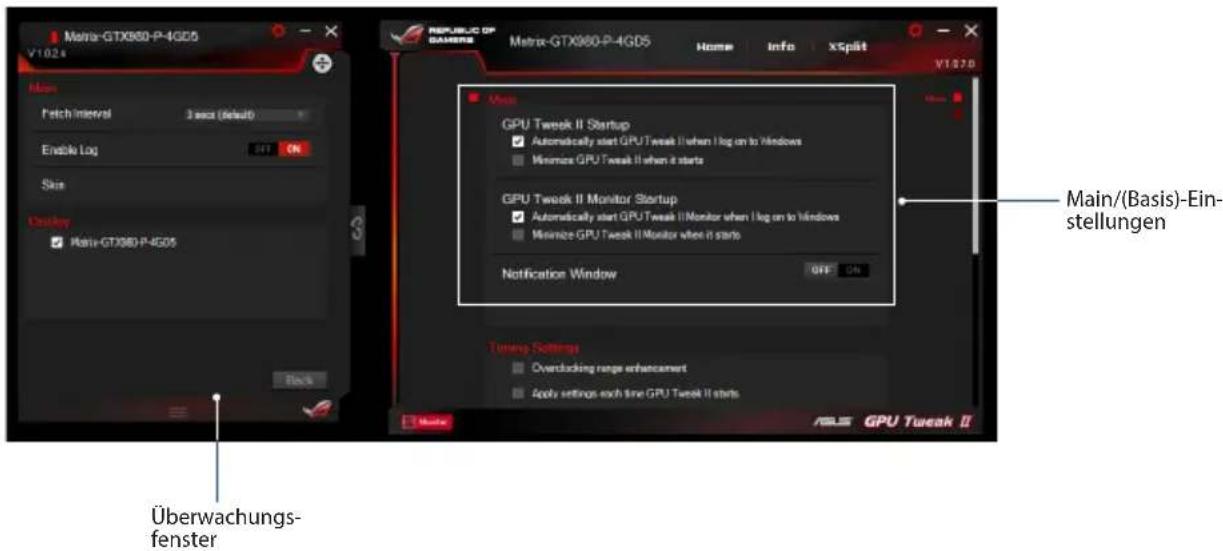

Main (Basis)

Über die Main(Basis)-Einstellungen können Sie eine der nachstehenden Optionen zur Ausführung von GPU Tweak II wählen:

• GPU Tweak II oder sein Monitor(Überwachung)-Fenster beim Windows®-Startvorgang automatisch ausführen.
• GPU Tweak II oder sein Monitor(Überwachung)-Fenster bei Ausführung minimieren.
  • Benachrichtigungsfenster ein-/ausschalten.

Main-GTX980-P-4GD5 V1024 Main Patch Interval 3 sec (default) Enable Log SET ON Skin Locking Main-GTX980-P-4GD5 Block REFRUCID OF GAMES Matrix-GTX980-P-4GD5 Home Info xSplit V1026 Main GPU Tweak II Startup ✓ Automatically start GPU Tweak II when I log on to Windows ■ Minimize GPU Tweak II when it starts GPU Tweak II Monitor Startup ✓ Automatically start GPU Tweak II Monitor when I log on to Windows ■ Minimize GPU Tweak II Monitor when it starts Notification Window OFF On Timing Settings ■ Overdocking range enhancement ■ Apply settings each line GPU Tweak II starts Main/(Basis)-Einstellungen Überwachungs-fenster

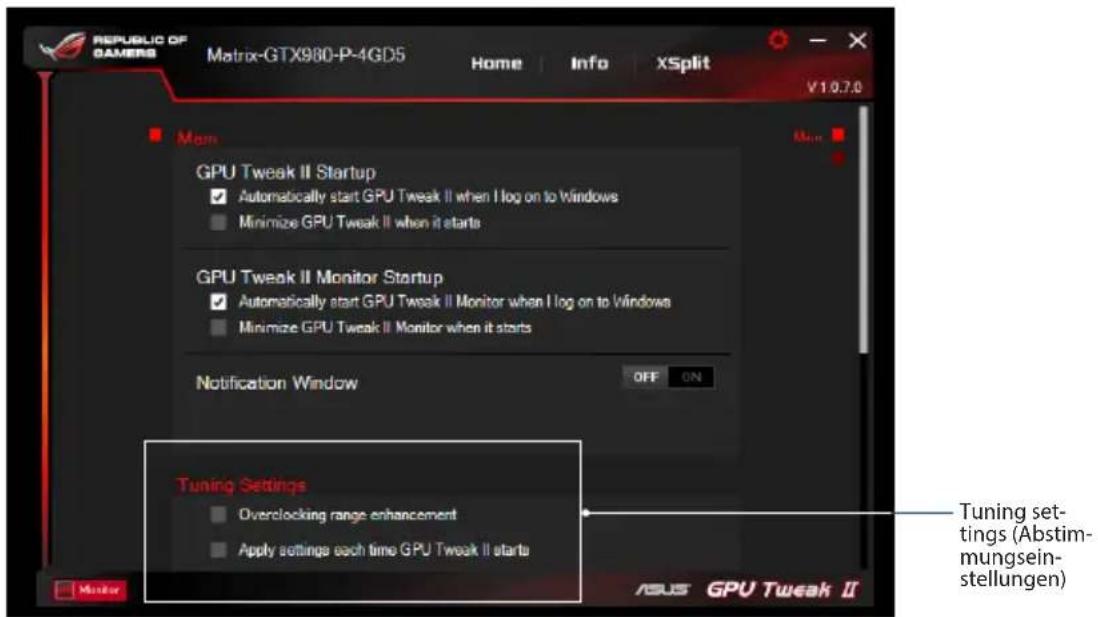

Tuning Settings (Abstimmungseinstellungen)

Über die Tuning Settings (Abstimmungseinstellungen) können Sie eine der nachstehenden Optionen zur Anwendung auf GPU Tweak II wählen:

• Übertaktungsbereich verbessern.
• Einstellungen beim GPU Tweak-Startvorgang anwenden.

REPUBLIC OF GAMERS Matrix-GTX980-P-4GD5 Home | Info | XSplit ¥1.0.7.0 Mom GPU Tweak II Startup ✓ Automatically start GPU Tweak II when I log on to Windows ■ Minimize GPU Tweak II when it starts GPU Tweak II Monitor Startup ✓ Automatically start GPU Tweak II Monitor when I log on to Windows ■ Minimize GPU Tweak II Monitor when it starts Notification Window OFF ON Tuning Settings Overclocking range enhancement Apply settings each time GPU Tweak II starts Tuning set- tings (Abstim- mungsein- stellungen) ASUS GPU Tweak II

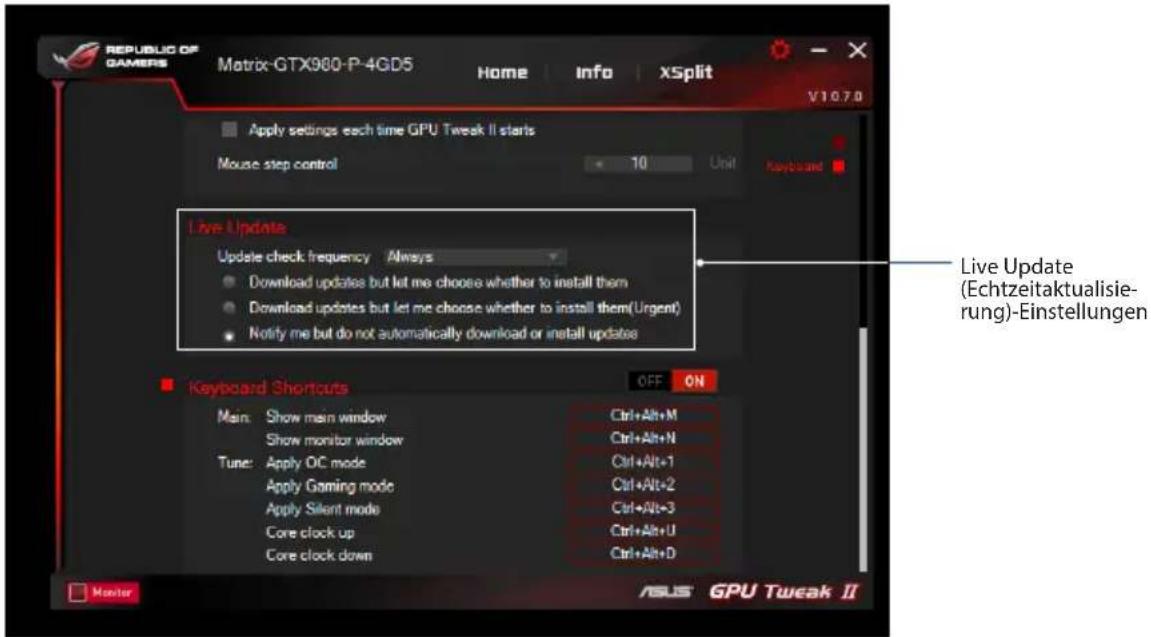

Live Update (Echtzeitaktualisierung)

Erhalten Sie Benachrichtigungen zu neuesten VBIOS- und Treiberaktualisierungen per Live Update (Echtzeitaktualisierung). Konfigurieren und wählen Sie folgende Live Update(Echtzeitaktualisierung)-Optionen:

• Update check frequency (Aktualisierungsprüffrequenz) darauf einstellen, wann Sie Echtzeitaktualisierungen erhalten möchten.

• Eine der Live Update(Echtzeitaktualisierung)-Optionen wählen:

• Download updates but let me choose whether to install them: Wählen Sie diese Option, um automatisch Updates herunterzuladen. Sie entscheiden, ob sie manuell installiert werden sollen.

• Download important updates but let me choose whether to install them: Wählen Sie diese Option, um automatisch erforderliche Updates herunterzuladen. Sie entscheiden, ob sie manuell installiert werden sollen.
• Notify me but do not automatically download or install updates: Wählen Sie diese Option, um nur Benachrichtigungen zu erhalten. Sie entscheiden, ob Updates manuell heruntergeladen und installiert werden sollen.

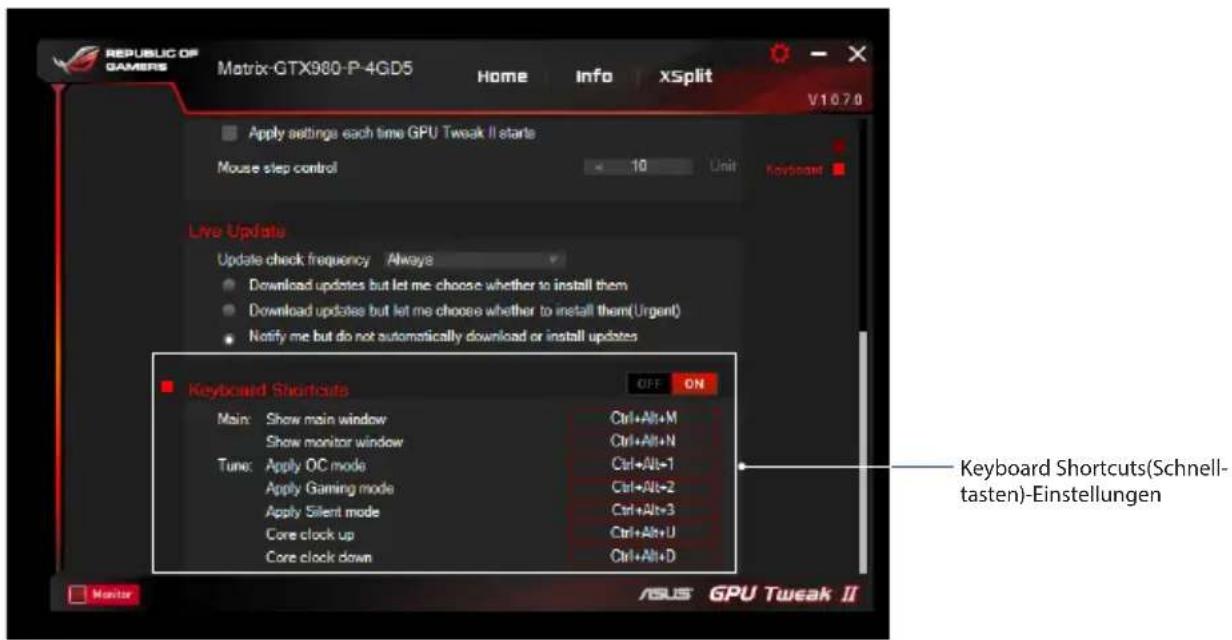

Keyboard Shortcuts (Schnelltasten)

Schalten Sie die Schnelltasten ein/aus, um sofort den Hauptbildschirm anzuzeigen oder zügig einige Anpassungen vorzunehmen.
