PowerLite Pro G6900WU - Vidéoprojecteur EPSON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Résolution	WUXGA (1920 x 1200)
Luminosité	6000 lumens
Contraste	5000:1
Technologie d'affichage	3LCD
Durée de vie de la lampe	3000 heures (mode normal), 5000 heures (mode éco)
Connectivité	HDMI, VGA, USB, RS-232C, RJ-45
Dimensions	480 x 400 x 150 mm
Poids	8,5 kg
Utilisation recommandée	Présentations professionnelles, projections dans des salles de classe, événements en direct
Maintenance	Remplacement de la lampe, nettoyage des filtres, mise à jour du firmware
Sécurité	Protection contre la surchauffe, verrouillage de sécurité, certification CE
Informations générales	Garantie de 3 ans, assistance technique disponible

FOIRE AUX QUESTIONS - PowerLite Pro G6900WU EPSON

Comment connecter le projecteur EPSON PowerLite Pro G6900WU à un ordinateur ?

Pour connecter le projecteur à un ordinateur, utilisez un câble HDMI ou VGA. Branchez une extrémité du câble au port de l'ordinateur et l'autre extrémité au port correspondant du projecteur. Assurez-vous de sélectionner la source appropriée sur le projecteur.

Comment ajuster la mise au point de l'image sur le projecteur ?

Utilisez la molette de mise au point située sur l'objectif du projecteur pour affiner la netteté de l'image projetée. Tournez la molette jusqu'à ce que l'image soit clairement visible.

Pourquoi l'image projetée est-elle floue ?

Une image floue peut être due à un mauvais réglage de la mise au point ou à un mauvais positionnement du projecteur. Vérifiez que le projecteur est correctement aligné avec l'écran et ajustez la mise au point si nécessaire.

Comment changer la lampe du projecteur EPSON PowerLite Pro G6900WU ?

Pour changer la lampe, éteignez le projecteur et débranchez-le. Laissez-le refroidir pendant au moins 30 minutes, puis ouvrez le couvercle de la lampe. Retirez l'ancienne lampe et insérez la nouvelle en suivant les instructions du manuel.

Quel est le niveau sonore du projecteur en fonctionnement ?

Le niveau sonore du projecteur EPSON PowerLite Pro G6900WU est d'environ 37 dB en mode normal. En mode éco, il peut descendre à environ 30 dB.

Comment résoudre un problème d'absence de signal d'entrée ?

Vérifiez que le câble de connexion est correctement branché aux deux appareils. Assurez-vous que le projecteur est allumé et que la source d'entrée sélectionnée correspond à la source utilisée (HDMI ou VGA).

Comment régler la luminosité de l'image ?

Accédez au menu des paramètres du projecteur, puis sélectionnez l'option 'Luminosité'. Vous pouvez ajuster les niveaux selon vos préférences ou choisir un mode prédéfini.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le projecteur est correctement branché à une prise électrique et que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, consultez le manuel pour des solutions supplémentaires.

Comment mettre à jour le firmware du projecteur ?

Connectez le projecteur à Internet via un câble Ethernet ou un réseau sans fil. Accédez au menu des paramètres, puis à l'option 'Mise à jour du firmware' pour rechercher et installer les mises à jour disponibles.

MODE D'EMPLOI PowerLite Pro G6900WU EPSON

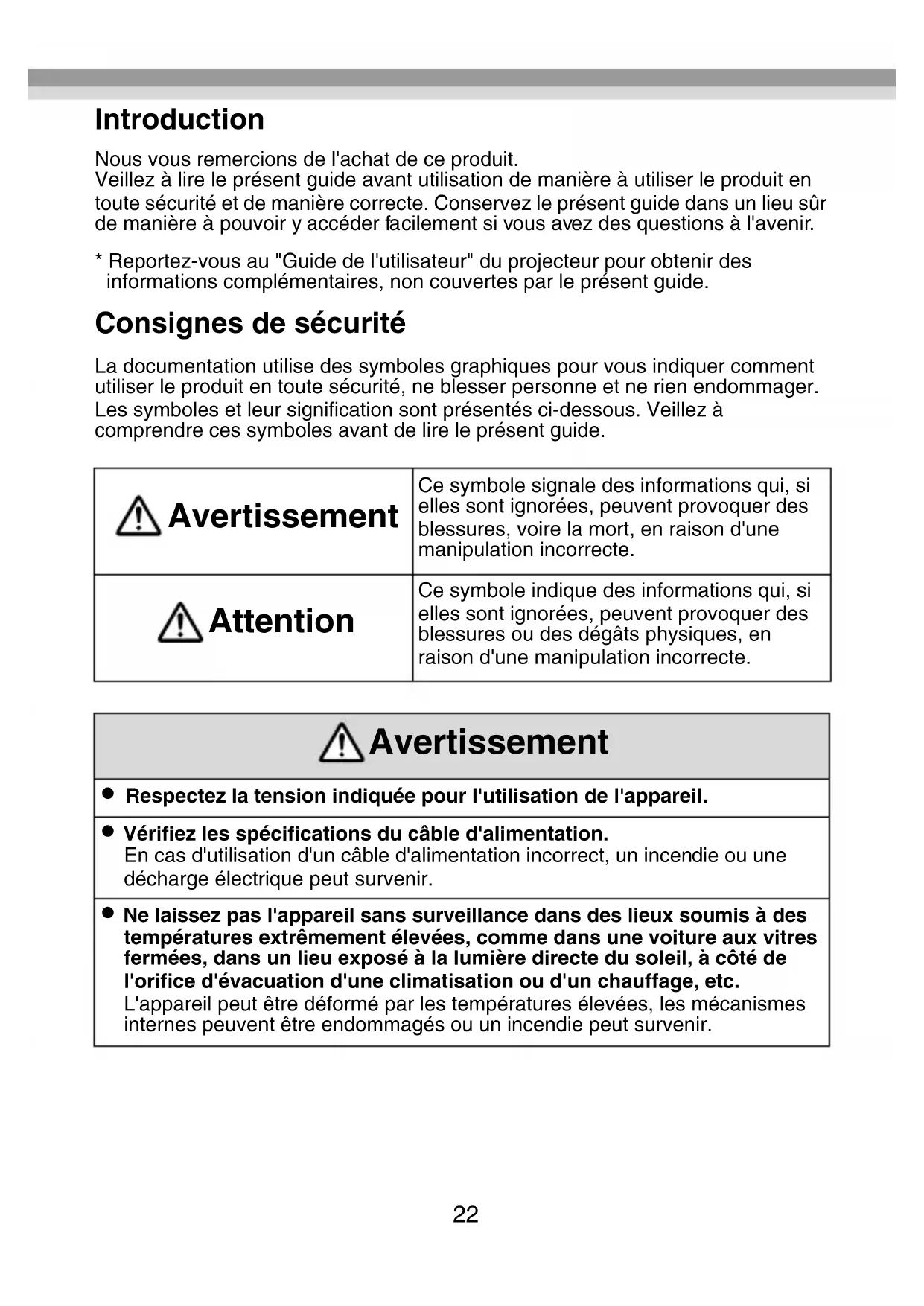

Guide de l'utilisateur 22

Nous vous remercions de l'achat de ce produit.

Veillez à lire le présent guide avant utilisation de manière à utiliser le produit en toute sécurité et de manière correcte. Conservez le présent guide dans un lieu sûr de manière à pouvoir y accéder facilement si vous avez des questions à l'avenir.

• Reportez-vous au "Guide de l'utilisateur" du projecteur pour obtenir des informations complémentaires, non couvertes par le présent guide.

Consignes de sécurité

La documentation utilise des symboles graphiques pour vous indiquer comment utiliser le produit en toute sécurité, ne blesser personne et ne rien endommager. Les symboles et leur signification sont présents ci-dessous. Veillez à comprendre ces symboles avant de lire le présent guide.

Avertissement	Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voir la mort, en raison d'une manipulation incorrecte.
Attention	Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des blessures ou des dégâts physiques, en raison d'une manipulation incorrecte.

Avertissement

• Respectez la tension indiquée pour l'utilisation de l'appareil.

• Vérifiez les spécifications du cable d'alimentation. En cas d'utilisation d'un cable d'alimentation incorrect, un incendie ou une décharge électrique peut survenir.

• Ne laissez pas l'appareil sans surveillance dans des lieux soumis à des températures extrémement élevées, comme dans une voiture aux vitres fermées, dans un lieu exposé à la lumière directe du soleil, à côté de l'orifice d'évacuation d'une climatisation ou d'un chauffage, etc. L'appareil peut être déformé par les températures élevées, les mécanismes internes peuvent être endommagés ou un incendie peut survenir.

• Faites attention lorsque vous manipulez la fiche d'alimentation.

Si elle n'est pas manipulée correctement, un incendie ou une décharge électrique peut survenir.

Prenez en compte les éléments suivants lors de la manipulation de la fiche.

• Ne surchargez pas les prises murales, les rallonges ou les barrettes d'alimentation.
• Ne branche pas la fiche si des substances étrangères, comme de la poussière, adhérent à la fiche.
• Vérifiez que la fiche est bien branchée.
• Ne branchez et ne débranchez pas la fiche lorsque vous avez les mains mouillées.
• Ne débranchez pas la fiche en tirant sur le câble d'alimentation.
• N'utilisez pas d'autres alimentations électriques (adaptateurs secteur). Utilisez uniquement l'alimentation fournie.
• N'utilisez pas de câble d'alimentation endommagé.

Sinon, un incendie ou une décharge électrique peut survenir.

• Ne modifiez pas le câble d'alimentation.
• Ne posez pas d'objets lourds sur le câble d'alimentation.
• Ne soumettez pas le câble d'alimentation à une force excessive, ne le pliez pas et ne le tordez pas.
• Ne procédez pas au câblage à proximité d'un chauffage électrique.
• N'installez et n'utilisez pas cet apparéil dans des lieux exposés à l'humidité ou à l'eau, comme à l'extérieur, à proximité d'une baignoire ou d'une douche, etc.

Sinon, un incendie ou une décharge électrique peut survenir.

Assurez-vous que l'appareil est mis à la masse (terre).

Connectez le port FG de l'appareil à un conducteur de terre.

• Ne touchez pas à la fiche lors d'un orage.

Sinon, une décharge électrique peut survenir.

• Le boîtier de l'appareil doit uniquement être ouvert par du personnel d'entretien qualifié, sauf dans la mesure indiquée dans le "Guide de l'utilisateur". Ne démontez pas et ne modifiez pas l'appareil ou ses consommables.

De nombreux éléments de l'appareil transportent une charge électrique élevée, qui peut entraîner un incendie ou une décharge électrique.

• Ne placez pas de vases, de récipients contenant de l'eau ou de récipients médicaux sur l'appareil.

Si du liquide s'écoule du récipient, un incendie ou une décharge électrique peut survenir.

• Si vous remarquez une des anomalies suivantes, mettez immédiatement l'appareil hors tension, débranchez le câ
• si de la fumée s'échappe de l'appareil ou en cas d'odeurs ou de sons anormaux,
• si de l'eau ou des substances étrangères pénétrent dans l'appareil,
• si l'appareil est tombé et que le boîtier a été endommagé.

Si vous continuez à utiliser l'appareil dans ces conditions, un incendie ou une décharge électrique peut survenir.

Ne procédez pas aux réparations vous-même.

Attention

• Lorsque vous déplacez l'appareil, veillez à le mettre hors tension, à débrancher le câble d'alimentation de la prise électrique et à déconnecter le câblage au préalable.

Sinon, un incendie ou une décharge électrique peut survenir.

• N'installez pas l'appareil dans un lieu exposé à l'humidité ou à la poussière, comme un plan de travail de cuisine ou à proximité d'un humidificateur, ou dans un lieu exposé à la fumée ou à la vapeur.

Sinon, un incendie ou une décharge électrique peut survenir.

• N'installez pas l'appareil dans les lieux suivants :
• sur un tapis, un lit, une couverture, etc.
• Ne le couvrez pas avec une couverture, un rideau, une nappe, etc.
• Ne le placez pas sur une surface inclinée ou instable.

Il pourrait tomber et entraîner des blessures.

• Lors de l'entretien de l'appareil, n'utilisez pas de chiffons humides ou des solvants, comme de l'alcool, du benzène ou des diluants.

Sinon, une décharge électrique ou une anomalie de fonctionnement peut survenir.

• Ne vous asseyez pas sur l'objet et ne posez pas d'objets lourds sur l'objet.

Sinon, des blessures peuvent survenir.

• Lorsque vous procédez à l'entretien de l'appareil, veillez à l'éteindre, à débrancher le câble d'alimentation de la prise électrique et à déconnecter le câblage au préalable.

Sinon, une décharge électrique peut survenir.

• Pour des raisons de sécurité, lorsque vous n'utilisez pas l'appareil, veillez à débrancher le câble d'alimentation de la prise électrique.

En cas de dépréciation de l'isolement, un incendie peut survenir.

Marques commerciales et droits d'auteur

HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing LLC.

Les autres noms de produits cités dans le présent manuel sont disponibles à titre d'information uniquement et lesdits produits peuvent être des marques commerciales de leur propriétaire respectif. Epson décline tout droit quant à ces marques.

Remarques concernant l'utilisation et le stockage

• Ne faites pas tomber l'appareil et ne le soumettez pas à des chocs.
• Respectez les conditions suivantes pour l'utilisation et le stockage de l'appareil.

Alimentation (adaptateur secteur) : de 100 à 240 V c. a. ±10 % 50/60 Hz

Température de fonctionnement : de +5 à +35°C (de 41 à 95 °F), sans condensation

Température de stockage : de -10 à +60°C (de 14 à 140 °F), sans condensation

• N'installez pas l'appareil dans un lieu soumis aux vibrations ou aux chocs.
• N'utilisez et ne stockez pas l'appareil dans des lieux exposés à des températures élevées ou faibles. Évitez les changements soudains de température, faute de quoi il est possible que l'appareil ne fonctionne pas correctement.
• Veillez à laisser au moins 20 mm (0,8 pouce) entre l'appareil et les murs à gauche et à droite, de manière à ce que les orifices latéraux ne soient pas obstrués, et à laisser au moins 25 mm (1 pouce) au-dessus de l'appareil.

• N'installez pas l'appareil à proximité de lignes à haute tension ou d'équipements magnétiques. Dans le cas contraire, il est possible que l'appareil ne fonctionne pas correctement.
• Le fonctionnement du câble de réseau local pouvant facilement être influencé par les parasites internes, veillez à ce que le câble soit bien déroulé et tendu lors de l'installation.
• Ne tordez et ne pliez pas le câble de réseau local.
• N'attachez pas le câble de réseau local à d'autres câbles. Veillez notamment à le séparer du câble d'alimentation.
• Ne desserrez aucune vis, à l'exception de la vis du port FG.
• Veillez à ce que le conducteur de terre soit mis à la masse avant utilisation.
• Connectez tous les câbles nécessaires avant de mettre le périphérique sous tension.
• Lors de la communication, ne mettez pas cet appareil ou le projecteur hors tension et ne connectez ou ne déconnectez aucun cable.
• Si vous remarquez des anomalies au niveau du fonctionnement ou des déteriorations, cessez immédiatement d'utiliser l'appareil et contactez votre revendeur local ou le centre de réparation Epson le plus proche, comme indiqué dans le "Guide de l'utilisateur" du projecteur.
• Il s'agit d'un appareil en option exclusivement fabriqué pour les projecteurs Epson. Reportez-vous au "Guide de l'utilisateur" du projecteur pour plus d'informations concernant la manipulation de l'appareil.

Vue d'ensemble des fonctions

Cet émetteur permet la transmission longue distance de signaux HDMI et de commande (RS-232C) à l'aide d'un cable de réseau local (catégorie 5e ou 6). Cet appareil est basé sur la norme HDBaseT.

Il est utile lorsque vous souhaitez commander le projecteur à distance, dans un hall ou sur le site d'un événement, par exemple, étant donné que vous pouvez utiliser un cable de réseau local de 100 metres (328 pieds) de longueur maximum.

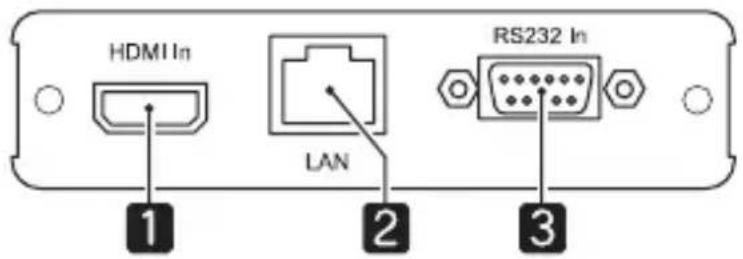

Connexion

Connectez le projecteur au port HDBaseT de cet appareil à l'aide d'un câble de réseau local. Connectez ensuite l'appareil à un équipement vidéo compatible HDMI ou à l'ordinateur avec lequel vous souhaitez commander le projecteur.

*Utilisez une vis M4 pour la fixation.

Arrière

	Nom Fonction
1	Port HDMI In Reçoit les signaux-video et audio développements video compatibles HDMI et d'ordinateurs.
2	Port LAN (pour la commande)	Permet à l'appareil de se connecter à un réseau via un cable de réseau local. Procédez à la connexion lors de la commande du projecteur depuis un ordinateur via le réseau.
3	Port RS-232 In (pour la commande)	Permet à l'appareil de se connecter à un ordinateur via un cable RS-232C. Procédez à la connexion lors de la commande du projecteur depuis un ordinateur.
4	Témoin d'alimentation	Indique le statut de fonctionnement de l'appareil. Vert : l'appareil fonctionne. Orange : le mode de veille de l'appareil est activé.
5	Touchec d'alimentation	Permet demettre l'appareil sous/hors tension. L'appareil prend en charge la fonction Aliment. Direte. Cette fonctionnalité permet demettre le projecteur automatiquement sous tension)dés qu'il est branché.
6	Entrée d'alimentation	Se connecte à la fiche d'alimentation de l'adaptateur secteur. N'utilisez pas d'autres alimentations électriques (adaptateurs secteur/câbles d'alimentation). Utilisez uniquement l'alimentation fournie. Notez que lorsque le cable d'alimentation est branché, l'appareil se met automatiquement sous tension (Aliment. Direkte) une fois le courant rétabli après une coupure d'électricité.
7	Commutateur [Sleep Mode]	Lorsque le commutateur est placé sur [Enable], le mode de veille est automatiquement activé et l'appareil se met hors tension à l'issue de 30 minutes en l'absence de signaux. Appuyez sur la touche d'alimentation pour remettre l'appareil sous tension. L'appareil ne se met pas automatiquement hors tension lorsque le commutateur est placé sur [Disable]. Lors de la surveillance et de la commande à l'aide de la norme HDBaseT, placeze ce commutateur sur [Disable] de manière à ce que le mode de veille ne soit pas activé. Si l'appareil est connecté à un point d'accès via le réseau local, il se met pas hors tension, même lorsque le mode de veille est activé.
8	Port Wired-IR In Se connecte au cable de télécommande en option du projecteur (ELPKC28) et reçoit les signaux de la télécommande.
9	Témoin Link S'allume en vert lors de la communication avec le projecteur.
10	Port HDBaseT Permet à l'appareil de se connecter à un projecteur via un cable de réseau local.
11	Connecteur FG (terre)	Permet demettre à la masse le conducteur de terre.

Câbles de réseau local pris en charge

Utilisez un câble droit à paire torsadée blindée de catégorie 5e ou 6. Utilisez un testeur pour vérifier que les propriétés du câble correspondent au moins à la catégorie 5e avant de procéder à la connexion du câble. Lors de l'utilisation d'un connecteur de relais, vérifiez que les câbles de connexion répondent aux spécifications susmentionnées.

Dépannage

Problème Solution
Aucune image n'apparaît	L'appareil est-il sous tension? Vérifiez que le tímoin d'alimentation est allumé en vert.
	Le cable HDMI est-il correctement connecté? Vérifiez que le cable HDMI est bien branché aux connecteurs de l'équipement video et de cet apparéil.
	Le cable de réseau local est-il correctement connecté? Vérifiez que le tímoin Link est allumé en vert. Vérifiez également que le cable utilisé est bien un cable droit à paire torsadée blindée de catégorie 5e ou 6.
	L' apparéil HDMI est-il sous tension? Vérifiez que l' apparéil HDMI est sous tension et qu'une image est en cours de lecture.
	Un cable a-t-il été connecté lors de l'opération? Connectez tous les cables nécessaires avant demettre l' apparéil sous tension.
	Si aucune image n'est affichée à l'issue de la vérification des éléments ci-dessus, mettez tous les apparéils connectés hors tension, puis de nouveau sous tension.
L'image est floue Le	câble de réseau local est-il correctement connecté? Vérifiez que le tímoin Link est allumé en vert. Vérifiez également que le cable utilisé est bien un cable droit à paire torsadée blindée de catégorie 5e ou 6. N'utilise pas de cable à paire torsadée non blindée.
	Le conducteur de terre est-il mis à la masse? Assurez-vous que l' apparéil est mis à la masse pour communiquer de manière stable avec le projecteur.
	Le cable de réseau local est-il attaché à d'autres cables? Si le cable de réseau local est attaché à d'autres cables, cela peut générer des parasites.
Aucun son HDMI n'est émis	Un cable HDMI est-il utilisé pour connecter les apparéils? Siaucun son n'est émis lors de la connexion à l'aide d'un cable HDMI, réglez l'équipement connecté sur la sortie PCM.
La télécommande ne fonctionne pas	Le cable de la télécommande est-il correctement connecté ? Vérifiez que le cable de la télécommande est bien branché aux connecteurs de la télécommande et de cet apparéil.
	L'identifient de la télécommande et l'identifient du projecteur correspondant-ils ? Vérifiez que l'identifient du projecteur que vous souhaitez utiliser et l'identifient de la télécommande correspondent.
	Une télécommande d'une autre marque est-elle connectée ? Les télécommandes d'autres marques ne sont pas prises en charge.
	L'appareil est-il prét à communiquer ? Reportez-vous à la rubrique suivante, "Communication impossible".
Communication impossible commanded depuis le port LAN, RS-232 In ou Wired-IR In impossible)	La fonction HDBaseT est-elle activée au niveau du projecteur connecté ? Vérifiez les paramètres du projecteur.
	Le mode de veille de l'appareil est-il activé ? En mode de veille, il n'est pas possible de commander l'appareil depuis le port RS-232 In ou Wired-IR In. Placez le commutateur [Sleep Mode] sur [Disable].
	L'appareil a-t-il été mis sous/hors tension ou un cable a-t-il été connecté ou déconnecté lors de la communication ? Une erreur de communication survient en cas d'interruption de l'alimentation ou du signal lors de la communication.

Spcifications

Port HDBaseT RJ45/	câble de 100 mètres (328 pieds) de longueur maximum
Signaux de sortie pris en charge (HDBaseT)	HDMI (vidéo, audio)/RS-232 (pour la commande)/ infrarouge cable (telecommande)/réseau local (pour la commande)
Port HDMI In HDMI et HDCP pris en charge (seule la norme PCM est prise en charge pour l'audio)/câble de 3 mètres (9,8 pieds) de longueur maximum
Signaux d'entrée HDMI	VGA/SVGA/XGA/WXGA/WXGA+/WXGA++/WSXGA+/ SXGA/SXGA+/UXGA/WUXGA/SDTV (480i/480p)/SDTV (576i/576p)/HDTV (720p)/HDTV (1080i)/HDTV (1080p) * En fonction du projecteur connecté. Pour plus de détails, consultez le "Guide de l'utilisateur" du projecteur.

Port LAN RJ45 (100Base-TX unquivalent)

Port RS-232 In Mini D-Sub à 9 broches (mâle)/câble de 5 mètres (16,5 pieds) de longueur maximum (câble croisé)

Port Wired-IR In Mini-connecteur stéréo (3,5 Φ)/câble de 20 mètres (65,6 pieds) de longueur maximum

Alimentation électrique (adaptateur secteur) De 100 à 240 V c.a. ±10 % 50/60 Hz

Alimentation (ELPHD01) 11 V c.c.

Consommation électrique En fonctionnement : 6 W En veille : 0,48 W

Environnement de fonctionnement Température : de +5 à +35°C (de 41 à 95 °F) Humidité : de 20 à 80 % (sans condensation)

Environnement de stockage Température : de -10 à +60°C (de 14 à 140 °F) Humidité : de 10 à 90 % (sans condensation)

Dimensions (largeur x hauteur x profondeur) 102 x 25 x 102 mm (4 x 1 x 4 pouces), parties saillantes non incluses

Poids Environ 280 g

Éléments inclus HDBaseT Transmitter, adaptateur secteur, cable d'alimentation, conducteur de terre

Câblage pour le port rs-232 in

Utilisez un câble croisé RS-232C.

• Nom du signal

Connecteur Broche Nom du signal Fonction
2 RD Réception de données
3 TD	Transmission de données
5 GND	Masse du fil de transmission

• Protocole de communications

Débit en bauds par défaut : 9600 bps, longueur des données : 8 bits, parité : aucune, bit d'arrêt : 1 bit, contrôle de flux : aucun

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Cette information s'applique seulement aux utilisateurs de la province de Buenos Aires, Argentine, selon la loi N° 14321 de la province de Buenos Aires (excluant la ville de Buenos Aires) concernant les déchets d'équipements électriques ou électroniques (DEEE).

Pour les autres pays et autres emplacements, veuillez communiquer avec votre gouvernement local afin d'investiguer la possibilité de recycler votre produit.
