BEDIENUNGSANLEITUNG PowerLite Pro G6900WU EPSON

Bedienungsanleitung 34

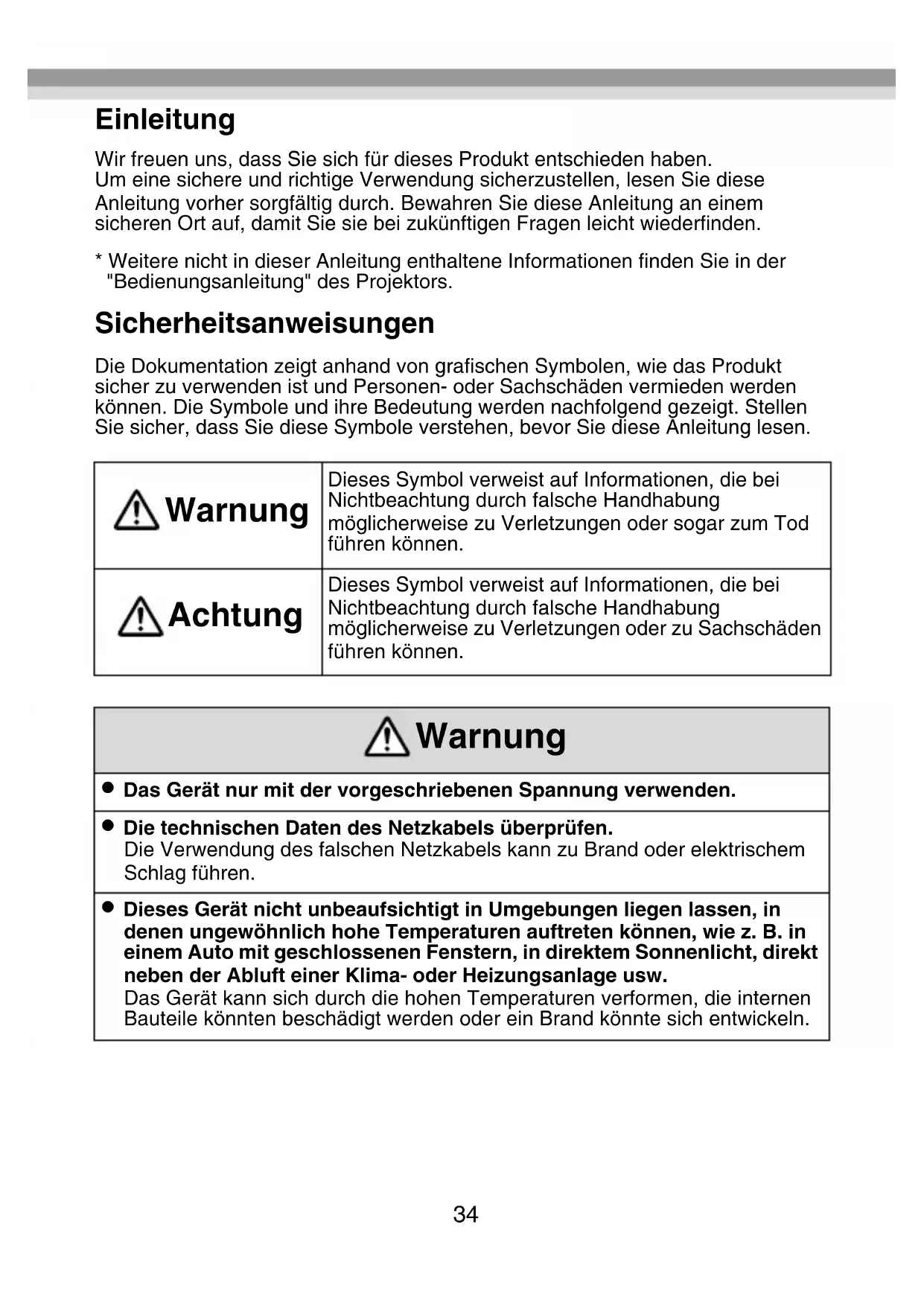

Wir freuen uns, dass Sie sich für diesen Produkt entschieden haben. Um eine sichere und richtige Verwendung sicherzustellen,lesen Sie diese Anleitung vorher sorgfältig durch. Bewahren Sie diese Anleitung an einem sicheren Ort auf, damit Sie sie bei zukünftigen Fragen leicht wiederfinden.

• Weitere nicht in dieser Anleitung enthaltene Informationen finden Sie in der "Bedienungsanleitung" des Projekctors.

Sicherheitsanweisungen

Die Dokumentation zeigt anhand von grafischen Symbolen, wie das Produkt sicher zu verwenden ist und Personen- oder Sachschäden vermieden werden können. Die Symbole und ihre Bedeutung werden nachfolgend gezeigt. Stellen Sie safer, dass Sie diese Symbole verstehen, bevor Sie diese Anleitung lesen.

Warning	Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder)sogar zum Tod führen können.
Achtung	Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder zu Sachschäden führen können.

Warning

Das Gerät nur mit der vorgeschriebenen Spannung verwenden.

Die technischen Daten des Netzkabels überprüfen. Die Verwendung des falschen Netzkabels kann zu Brand oder elektrischem Schlag führen.

Dieses Gerät nicht unbeaufsichtigt in Umgebungen liegen setzen, in denen ungewöhnlich hohe Temperaturen auftreten konnen, wie z. B. in einem Auto mit geschlossenen Fenstern, in direktem Sonnenlicht, direkt darüber den Abluft einer Klima- oder Heizungsanlage usw. Das Gerät kann sich durch die hohen Temperaturen verformen, die internen Bauteile konnten beschädigt werden oder ein Brand konnte sich entwickeln.

• Mit dem Netzstecker vorsichtig umgehen.

Bei falscher Handhabung kann es zu Brand oder elektrischem Schlag kommt.

Bei der Handhabung des Steckers die folgenden Punkte beachten.

• Wandsteckdosen, Verlängerungskabel oder Mehrfachsteckdosen nicht überlasten.
• Wenn sich Fremdkörper, wie z. B. Staub, auf dem Stecker befinden, den Stecker nicht einstecken.
• Sicherstellen, dass der Stecker vollständig eingesteckt ist.
• Den Stecker nicht mit feuchten Handen ein- oder ausstecken.
• Den Stecker nicht durch Ziehen am Netzkabel ausstecken.

• Keine andere Stromversorgung (AC-Adapter) verwenden. Ausschließlich den mitgelieferten Adapter verwenden.

• Ein beschädigtes Netzkabel nicht verwenden.

Andernfalls kann es zu Brand oder elektrischem Schlag kommt.

• Das Netzkabel nicht modifizieren.
• Keine schweren Gegenstände auf das Netzkabel stellen.
• Das Netzkabel nicht biegen, verdrehen und keiner übermäßigen Kraft aussetzen.

• Nicht geben einer Elektroheziehung verlegen.

• Dieses Gerät nicht in einer Umgebung installieren oder verwenden, in der es Feuchtigkeit oder Wasser ausgesetzt ist, wie z. B. im Freien, in der Höhe einer Badewanne oder Dusche usw.

Andernfalls kann es zu Brand oder elektrischem Schlag kommt.

• Sicherstellen, dass diesen Gerät geerdet ist.

Den FG-Anschluss am Gerät mit einer Erdleitung verbinden.

• Den Stecker bei einem Gewitter nicht berühren.

Andernfalls kann es zu einem elektrischen Schlag kommt.

• Sofern in dieser "Bedienungsanleitung" nicht anders angegeben, damit das Gehäuse these Gerätes nur von qualifiziertem

Kundendienstpersonal geöffnet werden. Dieses Gerät oder dazugehörende Verbrauchsmaterialien nicht zerlegen oder umbauen.

Viele Teile im Geräteinnern stehen unter einer hohen elektrischen Spannung, die zu einem Brand oder elektrischen Schlag führen kann.

• Keine Vasen, mit Wasser gefüllte Behälter oder medizinische Behälter auf diesen Gerät stellen.

Wird Flüssigkeit aus dem Behälter verschüttet, kann es zu Brand oder elektrischem Schlag kommt.

• Wenn eine der folgenden Abnormalitäten bemerkt wird, das Gerät sofort ausschalten, das Netzkabel von der Netzsteckdose trennen und einen Fachhändler vor Ort oder das Epson Service Callcenter kontaktieren.

• Aus dem Gerät tritt Rauch aus oder ungewöhnliche Gerüche oder Gerausche sind bemerkbar.

• Wasser oder Fremdkörper sind in das Geräte eingedrungen.
• Das Gerät ist heruntergefallen und das Gehäuse ist beschädigt.
  Wird das Gerät unter einer dieser Bedingungen weiter verwendet, kann es zu Brand oder elektrischem Schlag kommt.
  Keine eigenmächtigen Reparaturen durchführren.

! Achtung

• Muss das Gerät bewegt werden, das Gerät vorher ausschalten, das Netzkabel von der Netzsteckdose trennen und alle Kabel trennen. Andernfalls kann es zu Brand oder elektrischem Schlag kommt.
• Das Gerät nicht an feuchten oder staubigen Orten oder an Orten aufstellen, wo es Rauch oder Dampf ausgesetzt ist, wie z. B. in einer Küche oder in der Nähe von Luftbefeuchtern. Andernfalls kann es zu Brand oder elektrischem Schlag kommt.
• Das Gerät nicht an den folgenden Orten aufstellen.
• Auf einem Teppich, einem Bett, einer Decke usw.
• Nicht mit einer Decke, einem Vorhang, einer Tischdecke usw. abdecken.
• Nicht auf einer schrägen oder instabilen Fläche aufstellen.
  Anderenfalls könnte es herunterfallen und Verletzungen verursichen.
• Bei der Wartung des Gerätes kein feuchtes Tuch und keine Lösungsmittel, wie z. B. Alkohol, Benzin oder Verdūnnung, verwenden. Andernfalls kann es zu einem elektrischen Schlag oder Betriebsstörungen kommt.
• Nicht auf das Gerät setzen oder schwere Gegenstände auf das Gerät stellen.
  Andernfalls können Verletzungen die Folge sein.
• Muss das Gerät gewartet werden, das Gerät vorher ausschalten, das Netzkabel von der Netzsteckdose trennen und alle Kabel trennen. Andernfalls kann es zu einem elektrischen Schlag kommt.
• Wird das Gerät nicht verwendet, aus Sicherheitsgründen das Netzkabel von der Steckdose trennen. Bei einer verminderten Isolierung kann sich ein Brand entwickeln.

Copyright und Marken

HDMI und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC.

Andere in dieser Dokumentation verwendeten Produktnamen werden hier ebenfalls nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der entsprechenden Eigentümer. Epson verzlichtet auf jederwede Rechte an diesen Marken.

Hinweise zu Verwendung und Aufbewährung

• Das Gerät nicht fallen halten oder Erschüttierungen aussetzen.
• Das Gerät unter den folgenden Bedingungen verwenden und aufbewahren.

Netz (AC-Adapter): 100 bis 240 V AC ±10 % 50/60 Hz
Betriebstemperatur: +5 bis +35 °C (41 bis 95 °F); nicht kondensierend
Lagertemperatur: -10 bis +60 °C (14 bis 140 °F); nicht kondensierend

• Nicht in Umgebungen aufstellen, wo es Erschüttierungen oder Vibrationen ausgesetzt ist.
• Das Gerät nicht in Umgebungen mit hohen oder niedrigen Temperaturen verwenden oder aufbewahren. Plötzliche Temperaturschwankungen vermeiden. Anderenfalls Funktioniert das Gerät ggf. nicht einwandfrei.

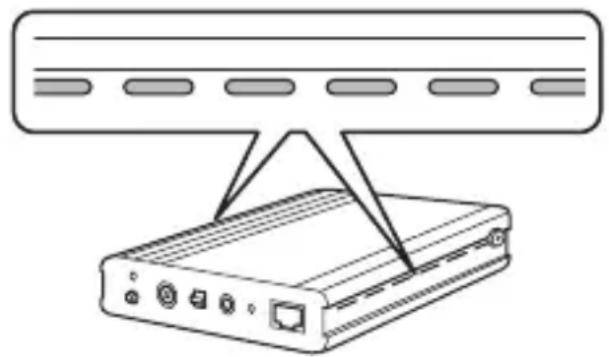

• Einen Abstand von mindestens 20 mm (0,8 Zoll) links und rechts zwischen Gerät und Wand sicherstellen, damit die seitlichen Luftungsöffnungen nicht blockiert werden, und einen Abstand von mindestens 25 mm (1 Zoll) über dem Gerät einhalten.

• Das Gerät nicht in der Höhe von Hochspannungsleitungen oder magnetischen Geräten aufstellen. Anderenfalls Funktioniert das Gerät ggf. nicht einwandfrei.
• Da das Gerät leicht von internem Rauschen beeinflusst werden kann, sicherstellen, dass das LAN-Kabel bei der Installation ganz abgewickelt und ausgezogen wird.
• Das LAN-Kabel nicht verdrehen oder biegen.
• Das LAN-Kabel nicht mit anderen Kabeln zusammenbinden. Besonderss darauf auf achten, dass es vom Netzkabel getrennt liegt.
• Außer der FG-Anschlusssschraube keine Schrauben lose.
• Sicherstellen, dass die Erdleitung vor der Geräteverwendung geerdet ist.
• Alle erforderlichen Kabel vor dem Einsatz des Gerätes anschließen.

• Das Gerät oder den Projektor während der Kommunikation nicht ein-/ausschalten und keine Kabel anschließen oder trennen.

• Wenn Fehlfunktionen oder Schäden festgestellt werden,(sofort aufhören,das Gerät zu verwenden,und einen ortlichen Handler oder das in der mit dem Projektor gelieferten "Bedienungsanleitung" erwähnte Epson Service Center aufsuchen.

• Dies ist ein speziell für Epson-Projektoren hergestelltes optionales Gerät. Weitere Informationen zur Handhabung theses Gerätes finden Sie in der "Bedienungsanleitung" des Projektors.

Funktionsübersicht

Dieser Sender ermöglicht die Übertragung eines HDMI- und RS-232C-Steuersignals mit einem LAN-Kabel (Kategorie 5e oder 6) über große Entfernungen. Der HDBaseT-Standard bildet die Grundlage für these Gerät. Dieses Gerät ist nützlich, da mit ihm zur Fernsteuerung des Projekctors, z. B. in einer Halle oder Veranstaltungsanlage, ein bis zu 100 m (328 Fuß) langes LAN-Kabel verwendet werden kann.

Anschlieben

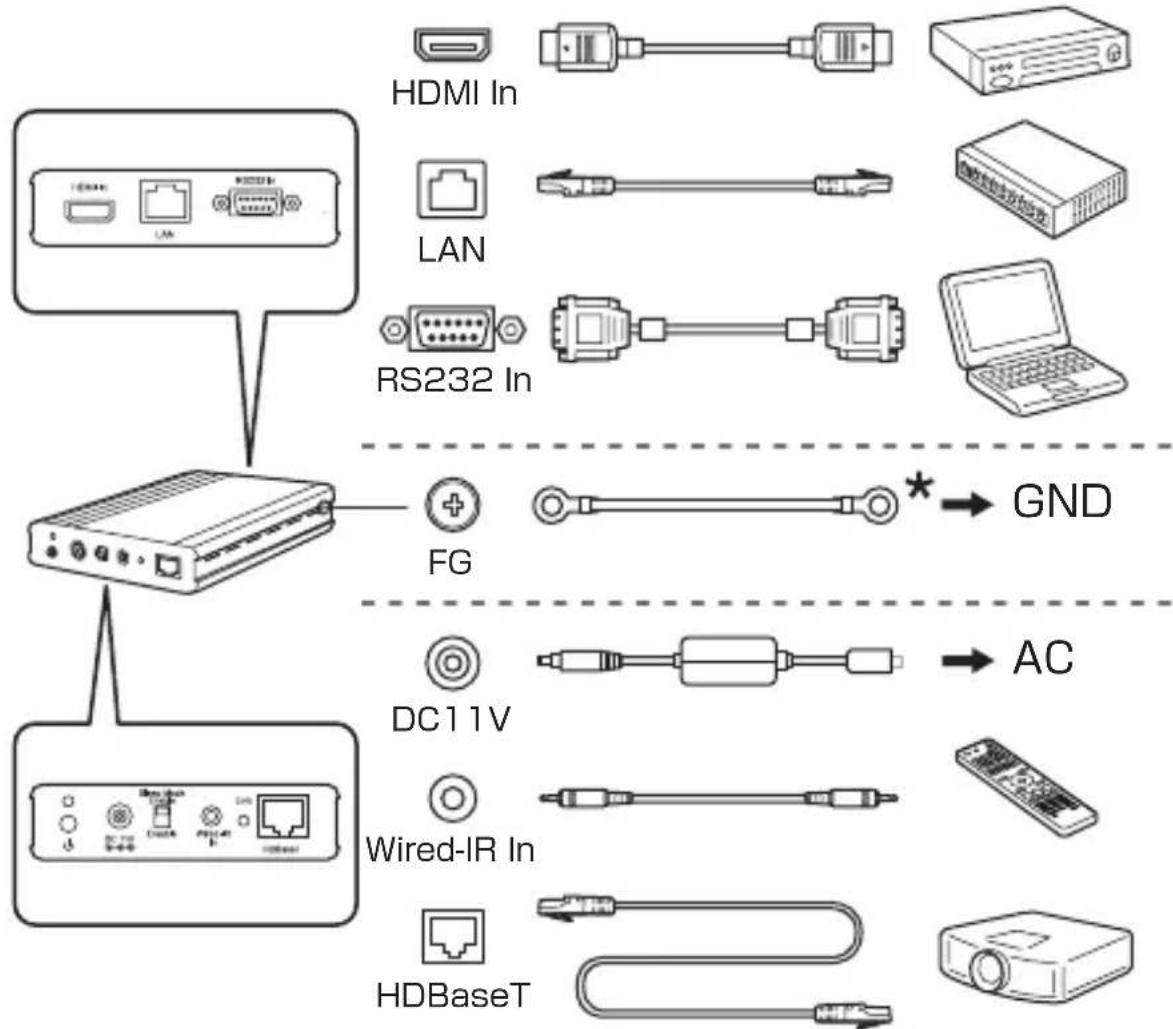

Den Projektor mit einem LAN-Kabel am HDBaseT-Anschluss des Gerätes anschließen. Dann these Gerät mit einem HDMI-kompatiblen Videogerät oder Computer verbinden, um den Projektor zu steuern.

* Mit einer M4-Schraube sichern.

Schnittstelle

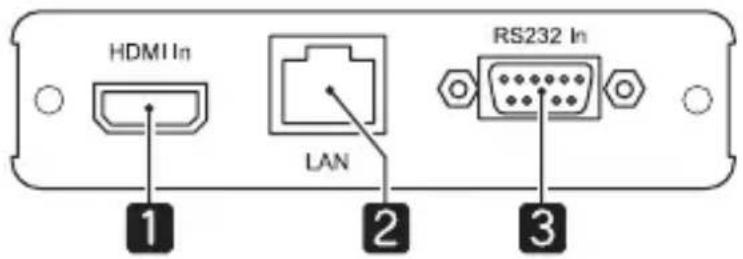

Vorderseite

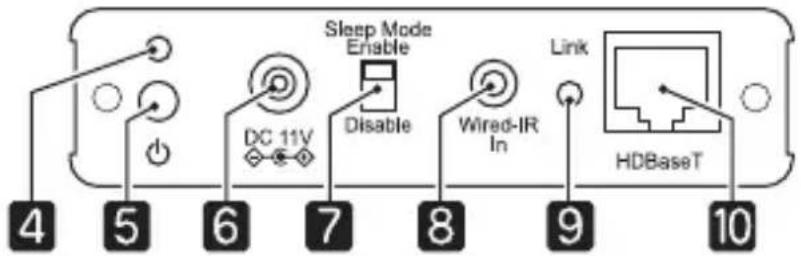

Rückseite

	Bezeichnung Funktion
1	Anschluss HDMI In Eingang für Video- und Audiosignale von HDMI-kompatiblen Videogeräten und Computern.
2	Anschluss LAN (zur Steuerung)	Zum Anschließen des Gerätes an ein Netzwerk über ein LAN-Kabel. Anschließen, wenn der Projektor von einem Computer über ein Netzwerk gesteuert werden soll.
3	Anschluss RS-232 In (zur Steuerung)	Zum Anschließen des Gerätes an einen Computer über ein RS-232C-Kabel. Anschließen, wenn der Projektor von einem Computer gesteuert werden soll.
4	Netzanzeige Zeigt den Betriebsstatus des Gerätes an. Grün: Gerät ist in Betrieb. Orange: Gerät ist in Bereitschaft.
5	Netzschalter Schaltet das Gerät ein/aus. Dieses Gerät unterstützt Direkt Einschalten. Diese Funktion ermöglich dem Projektor automatisch einzuschalten, sobald er mit dem Netz verbunden wird.
6	Netzbuchse Zum Anschluss	Beine des AC-Adapter-Steckers. Keine andere Stromversorgung (AC-Adapter/Netzkabel) verwenden. Ausschließlich den mitgelieferten Adapter/das mitgelieferte Netzkabel verwenden. Beachten Sie, dass these Gerät bei eingestecktem Netzkabel automatisch einschlitet (Direkt Einschalten), wenn die Stromversorgung nach einem Stromausfall wiederhergestellt ist.
7	[Sleep Mode]-Schalter	Bei Einstellung [Enable] wird automatisch der Sleep-Modus aktiviert und das Gerät schaltet nach 30 Minuten aus, wenn kein Signal mehr eingespeist wird. Schalten Sie das Gerät mit dem Netzschalter wieder ein. Bei Einstellung [Disable] schaltet das Gerät nicht automatisch aus. Stellen Sie diese Option bei Überwachung und Steuerung mit HDBaseT auf [Disable], damit das Gerät den Sleep-Modus nicht aktiviert. Ist das Gerät über eine LAN-Verbindung mit einem Access-Point verbunden, schaltet es auch bei aktivem Sleep-Modus nicht aus.
8	Anschluss Wired-IR In	Zum Anschlieben der optionalen Kabelfernbedienung (ELPKC28) und Eingang der Fernbedienungssignale.
9	Anzeige Link Leuchtet grün bei der Kommunikation mit dem Projektor.
10	Anschluss HDBaseT Zu	Um Anschlieben eines Projektors über ein LAN-Kabel.
11	FG-Anschluss (Erde) Erdung der Erdleitung.

Unterstützte LAN-Kabel

Verwenden Sie ein durchverbundenes STP-Kabel der Kategorie 5e oder 6. Prufen Sie vor dem Anschlieben eines Kabels mit einem Testgerät, dass die Kabeleigenschaften mindestens der Kategorie 5e entsprechen. Wenn Sie einen Relaisanschluss verwenden, stellen Sie safer, dass die Anschlusskabel den o. g. Daten entsprechen.

Fehlersuche

Problem Lösung
Kein Bild Ist das Gerät	eingeschaltet? Prüfen, ob die Netzanzeige grün leuchtet.
	Ist das HDMI-Kabel korrekt angeschlossen? Prüfen, ob das HDMI-Kabel am Videogerät und an thisem Gerät richtig angeschlossen ist.
	Ist das LAN-Kabel korrekt angeschlossen? Prüfen, dass die Link-Anzeige grün leuchtet. Außerdem sicherstellen, dass ein durchverbundenes STP-Kabel der Kategorie 5e oder 6 verwendet wird.
	Ist das HDMI-Gerät eingeschaltet? Prüfen, ob das HDMI-Gerät eingeschaltet ist und ein Bild wiedergegeben wird.
	Wurde im Betrieb ein Kabel angeschlossen? Alle erforderlichen Kabelverbindungen vor dem Einsatz den Gerätes herstellen.
	Wenn ein Bild auch nach Prüfung der o. g. Punkte nicht angezeigt wird, schalten Sie alle angeschlossenen Geräte aus und wieder ein.
Das Bild ist verschwommen	Ist das LAN-Kabel korrekt angeschlossen? Prüfen, dass die Link-Anzeige grün leuchtet. Außerdem sicherstellen, dass ein durchverbundenes STP-Kabel der Kategorie 5e oder 6 verwendet wird. Kein UTP-Kabel verwenden.
	Ist die Erdleitung geerdet? Für eine stabile Kommunikation mit dem Projektor sicherstellen, dass das Gerät geerdet ist.
	Ist das LAN-Kabel mit anderen Kabeln zusammengebunden? Wenn das LAN-Kabel mit anderen Kabeln zusammengebunden ist, kann Rauschen auftreten.
Keine HDMI-Audio-Wiedergabe	Sind die Geräte mit einem HDMI-Kabel verbunden? Wenn bei Anschluss über ein HDMI-Kabel kein Ton wiedergegeben wird, stellen Sie die angeschlossenen Geräte auf PCM-Ausgabe.
Die Fernbedienung Funktioniert nicht	Ist das Fernbedienungskabel korrekt angeschlossen?Prüfen, ob das Fernbedienungskabel an derFernbedienung und an thisem Gerät richtigangeschlossen ist.
	Stimmen die Fernbedienungs-ID und die Projektor-ID überein?Achten Sie daraufuf, dass die ID für den Projektor, den Sie verwenden möchen, und die ID für die Fernbedienungübereinstimmen.
	Ist eine Fremdfabrikat-Fernbedienung angeschlossen?Fernbedienungen anderer Fabrikate werden nichtunterstützt.
	Ist das Gerät zur Kommunikation bereit?Siehe folgenden Eintrag "Keine Kommunikation".
Keine Kommunikation(Keine Steuerungüber die AnschlüsseLAN, RS-232 In oderWired-IR In möglich)	Ist die HDBaseT-Funktion für den angeschlossenenProjektor aktiviert?Projektoreinstellungen prüfen.
	Ist das Gerät im Sleep-Modus?Im Sleep-Modus kann das Gerät nicht über dieAnschlüsse RS-232 In oder Wired-IR In gesteuertwerden. Schalter [Sleep Mode] auf [Disable] stellen.
	Wurde das Gerät während der Kommunikation ein-/ausgeschaltet oder ein Kabel angeschlossen odergetrennt?Ein Kommunikationsfehler tritt auf, wenn dieStromversorgung oder das Signal während derKommunikation unterbrochen wird.

Technische Daten

Anschluss HDBaseT R	J45/max. Kabellänge 100 m (328 Fuß)
Unterstützte Ausgangssignale (HDBaseT)	HDMI (Video, Audio)/RS-232 (zur Steuerung)/Wired IR (Fernbedienung)/LAN (zur Steuerung)
Anschluss HDMI In HD	MI-HDCP-Unterstützung (für Audio nur PCM-Unterstützung)/max. Kabellänge 3 m (9,8 Fuß)
HDMI-Eingangssignale	VGA/SVGA/XGA/WXGA/WXGA+/WXGA++/WSXGA+/SXGA/SXGA+/UXGA/WUXGA/SDTV(480i/480p)/SDTV(576i/576p)/HDTV(720p)/HDTV(1080i)/HDTV(1080p)* Abhängig vom angeschlossenen Projektor. Weitere Informationen dazu finden Sie in der "Bedienungsanleitung" des Projektors.
Anschluss LAN RJ45 (nur 100Base-TX)
Anschluss RS-232 In 9	pol. Mini-D-Sub (Stecker)/max. Kabellänge 5 m (16,5 Fuß) (Kreuzkabel)
Anschluss Wired-IR In	Stereo-Minibuchse (3,5 Φ)/max. Kabellänge 20 m (65,6 Fuß)
Stromversorgung (AC-Adapter)	100 bis 240 V AC ±10 % 50/60 Hz
Spannung (ELPHD01)	11 VDC
Leistungsaufnahme Betrieb: 6 W Bereitschaft: 0,48 W
Betriebsumgebung Temperatur: +5 bis +35 °C (41 bis 95 °F) Feuchtigkeit: 20 bis 80 % (nicht kondenserend)
Lagerumgebung Temperatur: -10 bis +60 °C (14 bis 140 °F) Feuchtigkeit: 10 bis 90 % (nicht kondenserend)
Abmessungen (B x H x T)	102 x 25 x 102 mm (4 x 1 x 4 Zoll); ohne vorstehende Teile
Gewicht ca. 280 g
Lieferumfang HDBaseT Transmitter, AC-Adapter, Netzkabel, Erdleitung

Verkabelung für den Anschluss RS-232 In

RS-232C-Kreuzkabel verwenden.

• Signalbezeichnung

Anschluss Stift Signalbezeichnung Funktion
○ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ○	2 RD Datenempfang
	3 TD Datenübertragung
	5 GND Erdung Signalleitung

• Kommunikationsprotokoll

Standardinstellung für Baudrate: 9.600 bps, Datenlänge: 8 Bit, Parität: Keine, Stop-Bit: 1 Bit, Handshake: Kein
