PHSA 12 A1 - Taille-haies PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Alimentation : Batterie 12V, Lame de 55 cm, Capacité de coupe : jusqu'à 20 mm de diamètre
Utilisation	Idéal pour tailler les haies, arbustes et petits arbres dans le jardin.
Maintenance et réparation	Nettoyer la lame après chaque utilisation, vérifier la charge de la batterie régulièrement.
Sécurité	Utiliser des gants de protection, ne pas utiliser sous la pluie, respecter les instructions du manuel.
Informations générales	Poids léger pour une maniabilité optimale, design ergonomique pour un confort d'utilisation.

FOIRE AUX QUESTIONS - PHSA 12 A1 PARKSIDE

Comment puis-je recharger la batterie du taille-haies PARKSIDE PHSA 12 A1 ?

Pour recharger la batterie, retirez-la de l'appareil et insérez-la dans le chargeur fourni. Assurez-vous que le chargeur est branché sur une prise électrique et que le témoin lumineux indique que la batterie est en charge.

Que faire si le taille-haies ne démarre pas ?

Vérifiez que la batterie est correctement chargée et insérée. Assurez-vous également que l'interrupteur de sécurité est activé et que les poignées sont correctement tenues pendant le fonctionnement.

Comment entretenir le taille-haies PARKSIDE PHSA 12 A1 ?

Pour entretenir votre taille-haies, nettoyez régulièrement les lames après utilisation, vérifiez l'état de la batterie et stockez l'appareil dans un endroit sec à l'abri des intempéries.

Les lames du taille-haies sont-elles remplaçables ?

Oui, les lames du taille-haies PARKSIDE PHSA 12 A1 peuvent être remplacées. Veuillez vous référer au manuel d'utilisateur pour des instructions détaillées sur le remplacement des lames.

Quel est le temps de charge de la batterie ?

Le temps de charge de la batterie est d'environ 1 à 2 heures, selon l'état de la batterie au moment de la charge.

Puis-je utiliser le taille-haies sous la pluie ?

Il est recommandé de ne pas utiliser le taille-haies sous la pluie ou dans des conditions humides pour éviter tout risque de court-circuit ou de dommages à l'appareil.

Quelle est la longueur maximale des branches que je peux couper ?

Le taille-haies PARKSIDE PHSA 12 A1 est conçu pour couper des branches d'une épaisseur maximale de 1,5 cm. Ne tentez pas de couper des branches plus épaisses pour éviter d'endommager l'appareil.

Comment puis-je stocker le taille-haies correctement ?

Pour un stockage approprié, retirez la batterie, nettoyez les lames et rangez le taille-haies dans un endroit frais et sec, à l'abri de la lumière directe du soleil.

MODE D'EMPLOI PHSA 12 A1 PARKSIDE

Traduction des instructions d'origine

DE AT CH

AKKU-HECKENSCHERE

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

DE AT CH

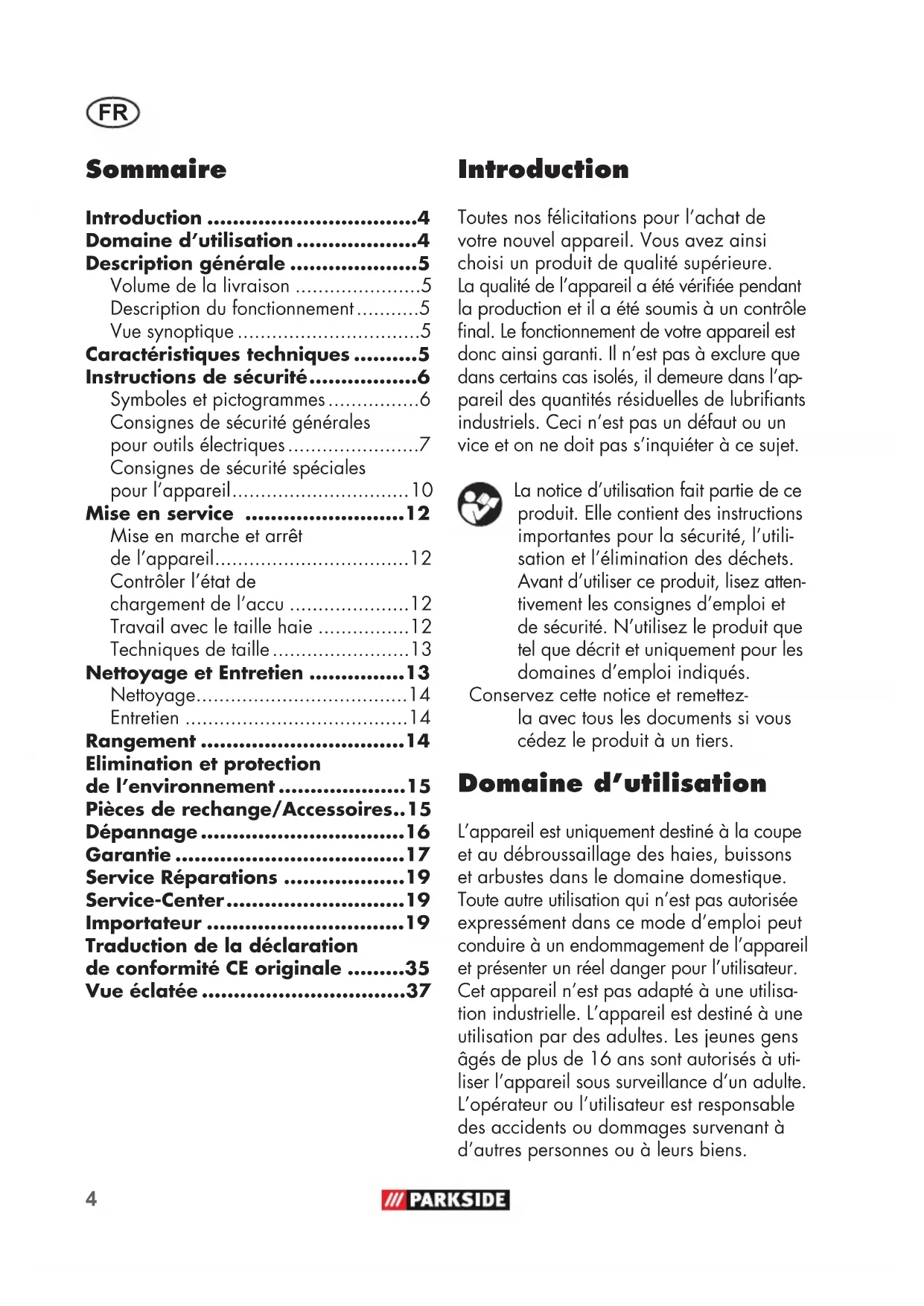

Domaine d'utilisation ....4

Description générale ....5

Volume de la livraison ....5

Description du fonctionnement......5

Vue synoptique....5

Caractéristiques techniques .....5

Instructions de sécurité......6

Symboles et pictogrammes....6

Consignes de sécurité générales pour outils électriques....7

Consignes de sécurité spéciales pour l'appareil....10

Mise en service ......12

Mise en marche et arrêt de l'appareil....12

Contrôler l'état de chargement de l'accu ....12

Travail avec le taille haie .....12

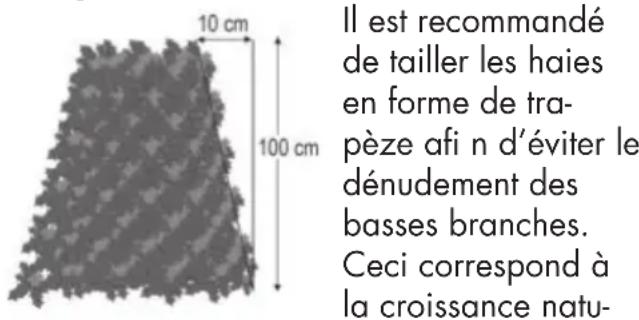

Techniques de taille....13

Nettoyage et Entretien ......13

Nettoyage....14

Entretien 14

Rangement ......14

Elimination et protection de l'environnement ....15

Pièces de rechange/Accessoires..15

Dépannage ......16

Garantie 17

Service Réparations ......19

Traduction de la déclaration de conformité CE originale ......35

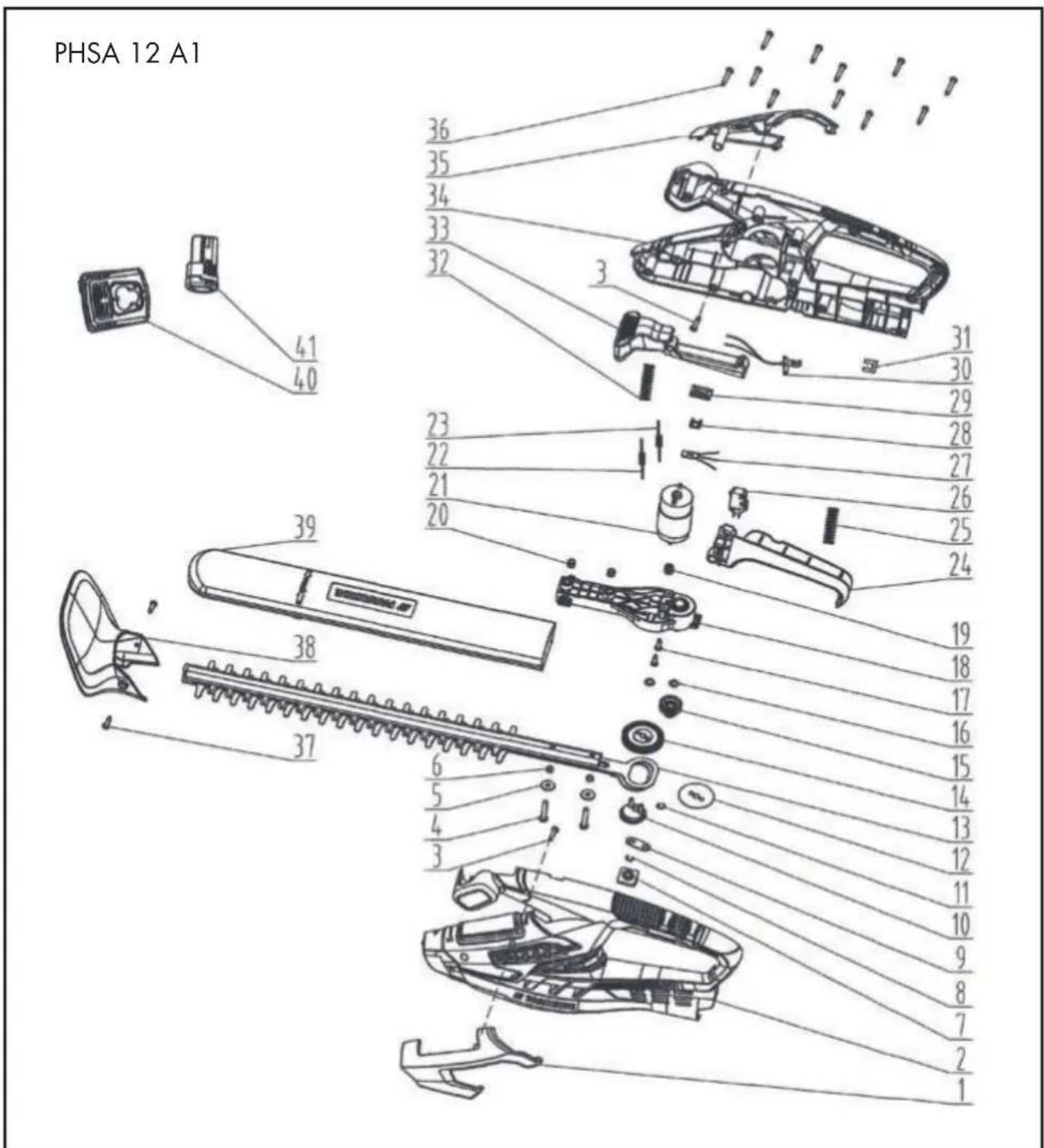

Vue éclatée ....37

Introduction

Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure. La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre appareil est donc ainsi garanti. Il n'est pas à exclure que dans certains cas isolés, il demeure dans l'appareil des quantités résiduelles de lubrifiants industriels. Ceci n'est pas un défaut ou un vice et on ne doit pas s'inquiéter à ce sujet.

La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués.

Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.

Domaine d'utilisation

L'appareil est uniquement destiné à la coupe et au débroussaillage des haies, buissons et arbustes dans le domaine domestique. Toute autre utilisation qui n'est pas autorisée expressément dans ce mode d'emploi peut conduire à un endommagement de l'appareil et présenter un réel danger pour l'utilisateur. Cet appareil n'est pas adapté à une utilisation industrielle. L'appareil est destiné à une utilisation par des adultes. Les jeunes gens âgés de plus de 16 ans sont autorisés à utiliser l'appareil sous surveillance d'un adulte. L'opérateur ou l'utilisateur est responsable des accidents ou dommages survenant à d'autres personnes ou à leurs biens.

Le constructeur décline toute responsabilité en cas de dommages qui seraient occasionnés par une utilisation non conforme ou une manipulation inappropriée de l'appareil.

N'utilisez jamais l'appareil avec des lames épointées. Faites réaffûter les lames régulièrement pour ne pas perdre le droit à la garantie.

Description générale

Vous trouverez les illustrations sur la page de rabat avant.

Volume de la livraison

Déballez l'appareil et vérifiez que la livraison est complète. Evacuez le matériel d'emballage comme il se doit.

• Taille-haies sans fil
• Protection de lame
• Accumulateur

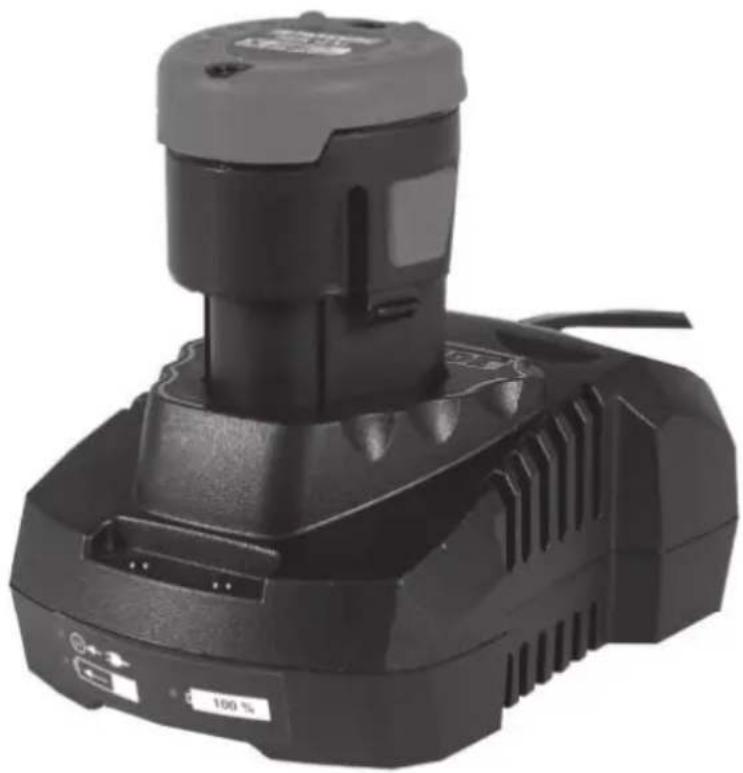

• Chargeur
• Notice d'utilisation chargeur et batterie
• Notice d'utilisation

Description du fonctionnement

Le taille-haies sans fil est équipé comme dispositif de coupe d'une lame de qualité en acier spécial traité au laser. Pendant l'exécution de la coupe, les dents de coupe effectuent des mouvements linéaires. La butée de protection, située à la tête de la barre porte-lame empêche les renvois dangereux de l'appareil si celui-ci vient au contact d'un mur, d'une clôture, etc. L'appareil est équipé d'un commutateur de sécurité à 2 mains et d'une fonction de frein d'arrêt rapide pour une parfaite protection de l'utilisateur. De plus, le garde-main protège des branches et branchages.

Vous trouverez le fonctionnement des pièces de service dans les descriptions suivantes.

Vue synoptique

1 Rails de sécurité de lame
2 Garde-main
3 Commutateur de sécurité
4 Poignée avant
5 Fentes de ventilation
7 Poignée arrière
8 Interrupteur Marche/Arrêt
9 Accumulateur
12 Chargeur
10 Protection de lame
11 Suspension protection de lame
6 Indicateur de charge de la batterie

Caractéristiques techniques

Taille-haies sans fil.....PHSA 12 A1

Tension de moteur U.... 12 V==

Vitesse de rotation à vide n_0 .....1200 min ^-1

Temps de marche ...... max. 30 min*

Longueur de coupe....350 cm

Longueur de lame ....env. 410 mm

Distance entre les dents ....15 mm

Poids (avec batterie, sans chargeur) 1,8 kg

Niveau de pression acoustique

(L_pA) 74,3 dB(A), K_pA = 3 dB

Niveau de puissance acoustique (L _WA )

garanti 90 dB(A)

mesuré ..... 86,6 dB(A); K_WA=3,3 dB

Vibration ( q_h )

poignée arrière .... 3,635 m/s²

poignée avant......4,426 m/s ^2

K = 1,5m / s^2

FR

Les valeurs de bruit et de vibrations ont été défi nies conformément aux normes et prescriptions stipulées dans la déclaration de conformité.

La valeur d'émission d'oscillation donnée a été mesurée d'après une procédure d'essai aux normes et peut être utilisée pour comparer un outil électrique avec un autre outil. L'indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

Avertissement :

aleur d'émission d'oscillation peut, pendant l'utilisation réelle de l'outil électrique, différer de la valeur d'indication, selon la manière dont l'outil électrique est utilisé. Essayez de maintenir aussi faible que possible la contrainte que constituent les vibrations. Mesures à titre d'exemple pour réduire la contrainte que constituent les vibrations : porter des gants lors de l'utilisation de l'outil et limiter le temps de travail. Il faut à ce titre tenir compte de toutes les parties du cycle d'exploitation (par exemple les temps au cours desquels l'outil électroportatif est éteint, et ceux au cours desquels il est certes allumé mais fonctionne hors charge).

Instructions de sécurité

Cette section traite des principales normes de sécurité lors du travail avec l'appareil.

Symboles et pictogrammes

Symboles apposés sur l'appareil

L'appareil fait partie de la gamme Parkside X 12 V TEAM

Attention!

Lisez attentivement les instructions d'emploi.

Portez une protection des yeux.

Portez une protection auditive.

Portez des gants de protection. Risque de coupures.

Attention ! Risque de blessure due aux lames qui tournent.

N'utilisez pas le taille haie par temps de pluie ou sur des haies mouillées.

Retirez l'accu avant les opérations de maintenance.

Indication du niveau garanti de puissance acoustique L_WA en dB.

Les machines n'ont pas leur place dans les ordures ménagères.

Symboles sur l'emballage :

Symbole de recyclage : Carton ondulé

Les produits et emballages doivent être jetés dans le respect de l'environnement

Symboles utilisés dans le mode d'emploi

Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.

Pictogramme de danger avec informations de prévention des dommages aux personnes par décharge électrique.

Symbole d'interdiction et indications relatives à la prévention de dommages.

Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.

Portez des chaussures de sécurité

Portez une protection pour les yeux et les oreilles.

Consignes de sécurité générales pour outils électriques

AVERTISSEMENT ! Lisez toutes les consignes de sécurité et les instructions. Des omissions lors de l'observation des consignes de sécurité et des instructions peuvent causer une décharge électrique, un incendie et / ou de graves blessures.

Conservez toutes les consignes de sécurité et les instructions pour les consulter ultérieurement. Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1) SÉCURITÉ SUR LE LIEU DE TRAVAIL

• Conservez votre zone de travail propre et bien éclairée. Les zones de travail en désordre et non éclairées peuvent être à l'origine d'accidents.
• Avec l'outil électrique, ne travaillez pas dans un environnement soumis à un risque d'explosion et dans lequel se trouvent des poussières, des gaz et des liquides infl ammables. Les outils électriques produisent des étincelles qui peuvent enfl ammer la poussière ou les vapeurs.
• Pendant l'utilisation de l'outil électrique, tenez à distance les enfants et les autres personnes. En cas de distractions, vous pouvez perdre le contrôle de l'appareil.

2) SÉCURITÉ ÉLECTRIQUE

• La fi che de raccordement de l'outil électrique doit convenir à la prise de courant. La fi che ne doit pas être modifiée de quelle manière que ce soit. N'utilisez aucune prise d'adaptateur conjointement avec des outils électriques ayant une mise à la terre de protection. Les fi ches inchangées et les prises de courant appropriées diminuent le risque de décharge électrique.
• Evitez le contact du corps avec les surfaces mises à la terre, telles que les tubes, les chauffages, les fours et les réfrigérateurs. Il existe un risque accru de décharge électrique, si votre corps est mis à la terre.
• Tenez les outils électriques à distance de la pluie ou de l'humi-

FR

dité. La pénétration de l'eau dans un outil électrique augmente le risque d'une décharge électrique.

• Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
• Si vous travaillez avec un outil électrique en plein air, utilisez uniquement un câble de prolongation qui soit adapté pour l'extérieur. L'emploi d'un câble de prolongation approprié pour le domaine extérieur diminue le risque d'une décharge électrique.
• Si l'utilisation de l'outil électrique ne peut pas être évitée dans un environnement humide, utilisez un commutateur de protection de courant de défaut avec un courant de déclenchement de 30 milliampères ou moins. L'utilisation d'un commutateur de protection de courant de défaut réduit le risque d'une décharge électrique.

3) SÉCURITÉ DES PERSONNES

- Soyez attentif, faites attention à ce que vous faites et utilisez raisonnablement l'outil électrique pendant votre travail. N'utilisez aucun outil électrique si vous êtes fatigué ou vous trouvez sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention durant l'utilisation de l'outil électrique peut être la cause de graves blessures.

• Portez toujours un équipement de protection individuel et des lunettes protectrices. Le port d'un équipement de protection individuel, comme un masque anti-poussières, des chaussures de sécurité anti-dérapantes, un casque de protection ou des protections auriculaires, en fonction du type et de l'utilisation de l'outil électrique, diminue le risque des blessures.
• Evitez une mise en service non prévue. Assurez-vous que l'outil électrique est éteint avant que vous ne le connectiez à l'alimentation en courant et / ou à l'accumulateur, le portiez ou le déplaciez. Si en portant l'appareil électrique, votre doigt appuie sur le commutateur ou que l'appareil se mette en marche lorsque vous le connectez, cela peut entraîner un accident.
• Retirez les outils de réglage ou la clé à écrous avant de mettre l'outil électrique sous tension. Un outil ou une clé qui se trouve dans une partie mobile de l'appareil peut être à l'origine de blessures.
• Ne pas se précipiter. Assurez-vous d'avoir une position stable et d'être tout le temps en équilibre. Vous pourrez ainsi mieux contrôler mieux l'outil électrique dans des situations inattendues.
• Portez des vêtements appropriés convenables. Ne portez aucun habit large ou parure. Maintenez vos cheveux, habits et gants loin des parties mobiles. Les habits légers, les parures ou les longs cheveux peuvent être saisis par les parties mobiles.
• Si des dispositifs d'aspiration et de collecte supplémentaires peuvent être montés, assurez-vous que ceux-ci sont connectés

et utilisés correctement. L'utilisation d'un dispositif d'aspiration peut diminuer les risques engendrés par la poussière.

4) UTILISATION ET ENTRETIEN DE L'OUTIL

• Ne forcez pas l'appareil. Utilisez pour votre travail l'outil électrique le mieux adapté. Avec un outil électrique approprié, vous travaillez mieux et avec davantage de sécurité dans le secteur de travail donné.
• N'utilisez aucun outil électrique dont le commutateur est défectueux. Un outil électrique qui ne peut plus être allumé ou éteint est dangereux et doit être réparé.
• Retirez la fiche de la prise de courant et / ou retirez l'accumulateur avant d'entreprendre des réglages sur un appareil, échanger des accessoires ou mettre de côté l'appareil. Cette mesure de précaution empêche un démarrage involontaire de l'outil électrique.
• Conservez les outils électriques inutilisés hors de la portée des enfants. Ne laissez pas des personnes qui ne connaissent pas l'appareil ou n'ont pas lu ces instructions utiliser l'appareil. Les outils électriques sont dangereux s'ils sont utilisés par des personnes inexpérimentées.
• Observer la maintenance de l'outil. Contrôlez si les parties mobiles fonctionnent correctement et ne se coïncent pas ; vérifiez l'appareil pour voir si des pièces sont rompues ou sont endommagées, perturbant ainsi le fonctionnement de l'outil électrique. Faites réparer les pièces

endommagées avant d'utiliser l'appareil. Beaucoup d'accidents ont pour origine des outils électriques mal entretenus.

• Maintenez les outils coupants aiguisés et propres. Les outils tranchants bien entretenus ayant des bords de coupe aiguisés se coincent moins et s'utilisent plus facilement.
• Utilisez l'outil électrique, les accessoires, les outils, etc. conformément à ces instructions. Prenez également en compte les conditions de travail et l'activité à réaliser. L'utilisation des outils électriques pour des buts autres que ceux prévus peut mener à des situations dangereuses.

5) UTILISATION DES OUTILS FONCTIONNANT SUR BATTERIES ET PRECAUTIONS D'EMPLOI

• Charger les accumulateurs uniquement avec les chargeurs qui sont recommandés par le fabricant. Il y a un risque d'incendie si un chargeur, approprié pour un type précis d'accumulateur, est utilisé avec d'autres accumulateurs.
• N'utiliser que les accumulateurs prévus à cet effet avec les outils électriques. L'utilisation d'un autre accumulateur peut entraîner des blessures ou déclencher un incendie.
• Tenir l'accumulateur non utilisé à distance des trombones de bureau, des pièces de monnaie, des clés, des clous, des vis ou de tous autres petits objets en métal qui pourraient causer un découplage des contacts. Un court-circuit entre les contacts d'accumulateur peut entraîner des combustions ou un début d'incendie.

FR

- En cas de mauvaise utilisation, le liquide peut sortir de l'accumulateur. Evitez tout contact avec celui-ci. En cas de contact accidentel, rincer avec de l'eau. Si le liquide pénètre dans les yeux, consulter un médecin. Des fuites de liquide provenant de l'accumulateur peuvent entraîner des irritations de la peau ou des brûlures.

6) MAINTENANCE ET ENTRETIEN

- Ne laissez réparer votre outil électrique que par des professionnels qualifi és et seulement avec des pièces de rechange d'origine. Vous serez ainsi sûr de conserver la sécurité pour l'outil électrique correspondant.

Consignes de sécurité spéciales pour l'appareil

1) CONSIGNES DE SÉCURITÉ SPÉCIALES POUR TAILLE-HAIES

- Maintenez toutes les parties du corps à distance de la lame de coupe. N'essayez pas de retirer les déchets de coupe lorsque la lame tourne ou de tenir des matières qui doivent être coupées. S'assurer que l'interrupteur est fermé lors de l'élimination des déchets de coupe restés coincés dans la lâme. Un instant d'inattention pendant l'utilisation du taille-haies peut entraîner de graves blessures - Porter le taille-haies par la poignée, la lame de coupe étant à l'arrêt. Pendant le transport ou l'entreposage du taille-haies, toujours recouvrir le dispositif de

coupe de son enveloppe de protection. Une manipulation appropriée du taille-haies réduira l'éventualité d'un accident corporel provenant des lames de coupe.

- Tenez l'outil électrique uniquement par les surfaces de préhension isolées, car la lame de coupe peut venir en contact avec des lignes électriques non visibles. Le contact de la lame de coupe avec une ligne sous tension peut mettre les parties d'appareil métalliques également sous tension et conduire à un choc électrique. - Tenez le taille-haies correctement, par exemple avec les deux mains aux poignées, si deux poignées sont disponibles. La perte du contrôle de l'appareil peut causer des blessures. - Pendant le travail avec l'appareil, portez des habits appropriés et des gants de travail. Ne saisissez jamais l'appareil par la lame de coupe et ne le soulevez jamais par la lame de coupe. Le contact avec la lame de coupe peut causer des blessures.

2) AUTRES CONSIGNES DE SÉCURITÉ

Pour votre sécurité personnelle : Portez des vêtements de travail adaptés, tels que de solides chaussures avec des semelles antidérapantes, un long et épais pantalon, des gants et des lunettes protectrices. Ne portez aucun habit fl ottant ou ornement car ces parties mobiles peuvent être saisies par l'appareil. N'utilisez pas l'appareil, si vous allez pieds nus ou portez des sandales ouvertes.

- L'appareil est conçu pour couper des haies. Il est interdit, avec cet

appareil, de couper des branches, du bois dur ou similaire. Ceci pourrait endommager l'appareil.

• N'essayez pas dé débloquer un porte-lames de sécurité bloqué / coincé avant d'avoir éteint l'appareil et d'avoir retiré la batterie. Il existe un risque de blessures.
• Lorsque vous utilisez l'appareil, tenez le toujours fermement avec les deux mains et à distance de votre corps. Vous pourrez ainsi mieux contrôler mieux l'outil électrique dans des situations inattendues.
• N'utilisez pas l'appareil à proximité de liquides inflammables ou de gaz. En cas de court-circuit, il existe un danger d'incendie et un risque d'explosion.
• Les lames doivent être régulièrement contrôlées pour détecter toute usure et dans ce cas, elles doivent être aiguisées. Les lames usées entraînent une surcharge de la machine. Des dommages peuvent en résulter et ils ne seront pas pris en compte par la garantie.
• N'essayez pas de réparer vous-même l'appareil à moins que vous possédiez pour cela la formation adéquate. Tous les travaux qui ne sont pas indiqués dans ce guide ne peuvent être réalisés qu'uniquement par notre service après-vente. De nombreux accidents sont dus à des appareils mal entretenus.

3) CONSIGNES DE SÉCURITÉ SPÉCIALES POUR APPAREILS SUR ACCUS

- S'assurer que l'appareil est éteint avant de brancher l'accumulateur. Le branchement d'un accu-

mulateur sur un appareil électrique en marche, peut entraîner des accidents.

- N'utilisez aucune batterie non rechargeable.

4) AUTRES RISQUES

Même si vous utilisez cet outil électrique de manière conforme, il existe malgré tout d'autres risques. Les dangers suivants peuvent se produire en fonction de la méthode de construction et du modèle de cet outil électrique :

a) Coupures
b) Dommages affectant l'ouïe si aucune protection d'ouïe appropriée n'est portée.
c) Ennuis de santé engendrés par les vibrations affectant les bras et les mains si l'appareil est utilisé pendant une longue période ou s'il n'est pas employé de manière conforme ou correctement entre tenu.

Avertissement ! Pendant son fonctionnement cet outil électrique produit un champ électromagnétique qui, dans certaines circonstances, peut perturber des implants médicaux actifs ou passifs. Pour diminuer le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de l'implant médical avant d'utiliser cette machine.

Attention ! Respectez les consignes de sécurité indiquées dans la notice d'utilisation de votre batterie de la gamme Parkside X 12 V Team.

Mise en service

Pour travailler avec l'appareil, portez des vêtements adaptés et des gants de travail. Portez une protection pour les yeux et les oreilles. Assurez-vous avant chaque utilisation que l'appareil est en état de marche. Il ne faut pas que l'interrupteur de marche/arrêt et l'interrupteur de sécurité soient bloqués. Ils doivent arrêter le moteur dès qu'ils ont été lâchés. Si un interrupteur est endommagé, il ne faut plus travailler avec l'appareil. Un équipement de protection individuel et un appareil en bon état de fonctionnement réduisent le risque de blessures et d'accidents.

Veuillez observer les normes de protection contre les nuisances acoustiques ainsi que les prescriptions et directives locales en vigueur.

Mise en marche et arrêt de l'appareil

Veillez à ce que l'appareil soit stable. Tenez l'appareil à deux mains tout en conservant une distance de sécurité par rapport à votre corps. Veillez à ce l'appareil ne soit en contact avec aucun objet avant de le mettre en marche.

Retirer la protection du couteau:

1. Appuyez sur la protection du cou- teau (A 10) aux endroits signalés

→ press← et retirez-la.

Mise en marche :

1. Assurez-vous que l'accumulateur (9) est activé (respecter la notice d'utilisation de la batterie et du chargeur).
2. Appuyez sur le commutateur de sécurité (3) sur la poignée avant (4).
3. Appuyez sur les interrupteurs Marche/Arrêt (8). Le taille-haies fonctionne à la plus haute vitesse.

Arrêt :

1. Relâchez la pression exercée sur les commutateur de sécurité (3) et interrupteur Marche/ Arrêt (8)

Contrôler l'état de chargement de l'accu

L'indicateur de charge de la batterie (A 6) indique l'état de charge de la batterie (A 9) pendant l'utilisation de l'appareil.

3 LED sont allumées (rouge-jaune-vert) : Batterie chargée

2 LED sont allumées (rouge-jaune) : Batterie partiellement chargée

1 LED est allumée (rouge): La batterie doit être chargée

Rechargez la batterie (19) uniquement si la LED rouge de l'affichage de l'état de charge de la batterie est allumée.

Travail avec le taille haie

En taillant, veillez à ne pas entrer en contact avec des objets tels que fils de grillage ou tuteurs de plantes. Ceci peut conduire à des dommages sur la lame.

• En cas de blocage des lames causé par des objets solides, arrêtez immédiatement l'appareil et retirez la batterie. Retirez l'objet après.
• Evitez de solliciter excessivement l'appareil pendant le travail.

Techniques de taille

• Coupez les grosses branches auparavant avec des cisailles à élaguer.
• Le bloc de lames à double tranchant permet de couper dans les deux sens ou d'un côté à l'autre grâce à des mouvements de balancement.
• Pour la coupe verticale, déplacez le taille haie régulièrement vers l'avant ou bien en forme d'arc vers le haut et vers le bas.
• Pour la coupe horizontale, déplacez le taille haie en forme de faucille vers le bord de la haie pour que les branches coupées tombent au sol.
• Pour obtenir de longues lignes droites, il est recommandé de tendre des fi ls.

Coupe des haies:

10 cm 100 cm Il est recommandé de tailler les haies en forme de trapeze afi n d'éviter le dénudement des basses branches. Ceci correspond à la croissance natu-

relle des plantes et permet de faire pousser les haies de façon optimale. Lors de la coupe, seules les nouvelles pousses de l'année sont réduites et ainsi, il se forme un entrelacement dense de branches et une bonne protection.

- Coupez tout d'abord les côtés d'une haie. Déplacez le taille haie dans le sens de la croissance du bas vers le

haut. Si vous taillez du haut vers le bas, les branches fi nes se déplacent vers l'extérieur et il peut se former des endroits peu fournis ou des trous.

• Taillez ensuite le bord supérieur comme vous le désirez: droit, en forme de toit ou en arrondi.
• Taillez déjà les jeunes plantes à la forme que vous désirez. Il est préférable que la pousse principale ne soit pas endommagée jusqu'à ce que la haie ait atteint la hauteur prévue. Toutes les autres pousses sont réduites de moitié.

Soin des haies poussant librement:

Les haies qui poussent librement ne sont pas taillées selon une forme spéciale, toutefois il faut les entretenir régulièrement afi n que la haie ne pousse pas trop haut.

Nettoyage et Entretien

Faites exécuter les travaux d'entre- tien et de réparation qui ne sont pas mentionnés dans cette notice par notre Centre de services. Utilisez exclusivement des pièces d'origine!

Avant tout travail, mettez l'appareil hors tension et retirez l'accumulateur de l'appareil.

Portez des gants lorsque vous manipulez le rail de sécurité de lame. Vous éviterez ainsi de vous couper.

Exécutez à intervalles réguliers les travaux de nettoyage et les opérations de maintenance décrits ci-dessous. Vous bénéfi cierez ainsi d'une utilisation longue et sûre de votre appareil.

Nettoyage

L'appareil ne doit pas être aspergé avec de l'eau ou immergé dans l'eau. Il existe un danger de décharge électrique !

- Conservez propres les fentes de ventilation (A 5), le boîtier moteur et les poignées de l'appareil. Pour ce faire, utilisez un chiffon humide ou une brosse. N'utilisez aucun produit de nettoyage ou solvant. Vous pourriez endommager irréparablement l'appareil. - Conservez l'appareil toujours propre. Après chaque utilisation de l'appareil, vous devez :

- Nettoyer la lame (avec un chiffon imbibé d'huile); - Lubrifier les barres porte-lame avec la burette ou l'aérosol.

Entretien

• Avant chaque usage, contrôlez si des vices évidents tels que pièces dévissées, usées ou endommagées apparaissent sur le taille haie. Vérifiez que les vis sont bien fixées sur le bloc de lames (A 1).
• Vérifiez que les couvercles et dispositifs de protection (voir A) ne sont pas endommagés et sont correctement fixés. Remplacez-les le cas échéant.
• Vous pouvez polir vous-même les légères ébréchures apparues sur les dents de coupe. Aiguisez les dents avec une pierre à huile. Seules des dents de coupe aiguisées garantissent une bonne qualité de coupe.
• Les barres porte-lame émoussées, déformées ou endommagées doivent être échangées.

Si vous faites exécuter des travaux qui ne sont pas décrits dans cette directive, adressez vous à notre service après-vente. Utilisez seulement des pièces d'origine.

Rangement

- Conservez l'appareil, dans la protection de lame (A 10) livrée, au sec et hors de la portée des enfants.

Vous pouvez suspendre l'appareil par le dispositif de suspension (A 11) à la verticale sur la protection des lames (A 10). Pour cela, placez au mur deux crochets ou vis (tête 6-7 mm), éventuellement à l'aide de chevilles, à une distance de 2,5 cm.

Le stockage dans la protection de lame évite que l'huile goutte sur le bâti du couteau de sécurité et salisse le sol ou le mur. Les restes d'huile s'accumulent dans la production de lame et peuvent être versés dans un récipient pour résidus d'huile.

Faites attention lors du perçage à ne pas endommager des conduites d'alimentation. Utilisez des détecteurs adaptés pour les localiser ou aidez-vous d'un plan d'installation. Le contact avec les fils électriques peut causer un choc électrique et un incendie ; le contact avec les conduites de gaz peut causer une explosion. L'endommagement d'une conduite d'eau peut causer des dégâts matériels et des chocs électriques.

Elimination et protection de l'environnement

Retirez l'accumulateur de l'appareil et déposez l'appareil, l'accumulateur, les accessoires et l'emballage dans un centre de recyclage écologiquement.

Les machines n'ont pas leur place dans les ordures ménagères.

L'emballage est composé de matériaux écologiques que vous pouvez éliminer auprès des points locaux de recyclage.

Le produit est recyclable, est soumis à une responsabilité élargie du fabricant et est collecté dans le cadre du tri sélectif.

Portez le carton à un point de recyclage.

• Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.
• Jetez les déchets de coupe dans le composte et non pas dans les ordures ménagères.

Pièces de rechange/Accessoires

Vous obtiendrez des pièces de rechange et des accessoires à l'adresse www.grizzly-service.eu

Si vous ne disposez d'aucun accès Internet, veuillez téléphoner au centre de SAV (voir «Service-Center» page 19). Veuillez tenir prêts les numéros de commande indiqués ci-dessous.

Position Notice d'utilisation	Position Vue éclatée	Désignation	Nle commande
A 1	4-6,13,20 Rails de sécurité de lame	13700709
A 2		37,38	Garde-main
A 10	39 Protection de lame	91105336

Dépannage

Problème Cause possible Suppression de la panne
L'appareil ne démarre pas	Accu (A 9) déchargé	Charger l'accu(respecter la notice d'utilisation de la batterie et du chargeur)
	Accu (A 9) non inséré	Mettre en place l'accu(respecter la notice d'utilisation de la batterie et du chargeur)
	Le commutateur de sécurité (A 3) ne fonctionne pas correctement	Mettre sous tension(voir „Utilisation“)
	Interrupteur Marche/Arrêt (A 8) défectueux	Réparation par le Centre de services
L'appareil travaille par interruptions	Contact interne intermittent	Réparation par le service après-vente
	Commutateur Marche/Arrêt (A 7) défectueux
Les lames chauffent	Lame (A 1) non aiguisée	Aiguiser le bloc porte-lames ou le faire remplacer (Centre de services)
	Lame (A 1) ébréchée	Contrôler le bloc porte-lames ou le faire remplacer (Centre de services)
	Frottement trop important car lubrification insuffisante	Huiler le bloc de lames (A 1)
Mauvais résultat de coupe	Trop de friction en raison d'une lubrification défaillante	Huiler la barre porte-lame (A 1)
	Barre porte-lame (A 1) sale Nettoyer la barre porte-lame
	Barre porte-lame (A 1)émoussée	Affûter la barre porte-lame ou la faire changer (service après-vente)
	Mauvaise technique de coupe Voir („Travailler avec le taille-haies“)

Garantie

Chère cliente, cher client,

Ce produit bénéficie d'une garantie de

3 ans, valable à compter de la date d'achat.

En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L217-5 du Code de la consommation

Le bien est conforme au contrat :

1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;

- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L217-16 du Code de la consommation

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Article L217-12 du Code de la consommation

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Conditions de garantie

Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.

Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie

FR

suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier.

Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.

Durée de garantie et demande légale en dommages-intérêts

La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.

Volume de la garantie

L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison. La garantie s'applique aux défauts de matériel ou aux défauts de fabrication.

Cette garantie ne s'applique pas aux consommables. Les pièces d'usure (par ex. la lame) sont remplacées pendant les deux premières années à compter de la date d'achat.

Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolu- ment être évités.

Le produit est conçu uniquement pour un usage privé et non pour un usage industriel.

En cas d'emploi impropre et incorrect, de recours à la force et d'interventions entreprises et non autorisées par notre succursale, la garantie prend fin.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 1er alinéa du Code civil

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

• Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 312200) comme preuve d'achat.
• Vous trouverez le numéro d'article sur la plaque signalétique.
• Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.

Service Réparations

Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif.

Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffisamment affranchis.

Attention : veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté.

Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés.

Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.

Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.

Service-Center

FR Service France

Tel.: [phone]

E-Mail: [e-mail]

IAN 312200

Importateur

Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente.

Contactez d'abord le service après-vente cité plus haut.

FR	Traduction de la déclaration de conformité CE originale
Nous certifions par la présente que la Taille-haies sans fil de construction PHSA 12 A1 Numéro de série 201901000001 - 201902089201 est conforme aux directives UE actuellement en vigueur :
2006/42/EC • 2000/14/EC • 2014/30/EU • 2005/88/EC • 2011/65/EU*
En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées :
EN 55014-1:2017 • EN 55014-2:2015 EN 60745-1:2009/A11:2010 • EN 60745-2-15:2009/A1:2010 EN 62233:2008 • EN 62321:2009
Nous certifions également conformément à la directive sur les émissions de bruit 2000/14/EC que : Niveau de puissance acoustique garanti: 90 dB(A); mesuré: 86,6 dB(A) Procédé d’évaluation de la conformité appliqué selon l’annexe III / 2000/14/EC
Le fabricant assume seul la responsabilité d’établir la présente déclaration de conformité :
Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, GERMANY 10.02.2019	Christian Frank Chargé de documentation

* L'objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques

Vue éclatée • Explosionszeichnung

PHSA 12 A1 36 35 34 33 32 3 31 30 29 28 27 26 25 24 23 22 21 20 39 38 37 6 5 4 3 19 18 17 16 15 14 13 12 11 10 9 8 7 2 1

informatif · informativ
2019-02-15_rev02_sh

GRIZZLY TOOLS GMBH & CO. KG

Issu de sources responsables

FSC® C142944

PDF online www.lidl-service.com

Traduction des instructions d'origine

DE AT CH

AKKU / LADEGERÄT 12 V

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

DE AT CH

Fins d'utilisation......4

Description générale ....5

Aperçu 5

Données techniques .....5

Instructions de sécurité......5

Symboles sur l'accumulateur ....5

Symboles sur le chargeur ......6

Consignes de sécurité générales .....6

Opération de chargement .....8

Utiliser/retirer l'accu....9

Contrôler l'état de

chargement de l'accu 9

Charger l'accu....10

Batteries usées....10

Rangement 10

Montage mural du chargeur ..... 10

Maintenance....11

Nettoyage....11

Elimination et protection de

l'environnement....11

Pièces de rechange/Accessoires..12

Garantie 12

Traduction de la déclaration de conformité CE originale ....27

Introduction

Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure.

La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre appareil est donc ainsi garanti.

La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, li-sez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués. Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.

Fins d'utilisation

La batterie et le chargeur doivent être utilisés en association avec un appareil de la gamme Parkside X 12 V Team. Toute autre utilisation peut entraîner des dommages à l'appareil et constituer un sérieux danger pour l'utilisateur. Cet appareil n'est pas conçu pour une utilisation commerciale. Une utilisation commerciale annule la garantie.

Le fabricant ne peut être tenu pour responsable des dommages causés par une utilisation inappropriée ou une manipulation erronée.

Description générale

Vous trouverez les illustrations sur la page de rabat avant.

Evacuez le matériel d'emballage comme il se doit.

Aperçu

1 Batterie

2 Touche de déverrouillage de l'ac- cumulateur

3 Chargeur

4 LED rouge

5 LED verte

Données techniques

Batterie (Li-Ion) ...... PAPK 12 A1

Nombre de cellules .... 3

Tension nominale 12 V=

Capacité....2,0 Ah

Énergie....24 Wh

Temps de charge ......environ 1 h

Chargeur ......PLGK 12 A1

Puissance nominale....50 W

Tension d'entrée/

Input.....220-240 V\~, 50-60 Hz

Tension de sortie/Output ... 12 V=; 2,4 A

Classe de protection....□ II

Instructions de sécurité

Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles aient reçu une supervision ou des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Symboles utilisés dans le mode d'emploi

Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.

Pictogramme de danger avec informations de prévention des dom-mages aux personnes par décharge électrique.

Symbole d'interdiction et indications relatives à la prévention de dommages.

Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.

Symboles sur l'accumulateur

La batterie fait partie de la gamme Parkside X 12 V TEAM

Lisez la notice d'utilisation!

FR

Ne jetez pas l'ac- cumulateur dans les ordures ménagères, le feu ou l'eau.

Ne laissez pas l'accumulateur exposé pendant une longue durée aux rayons du soleil et ne posez pas celui-ci sur un radiateur (max. 50°C).

Déposez les accumulateurs dans une déchèterie récupérant les anciennes batteries et où ceux-ci seront livrés à un centre de recyclage écologique.

Les machines n'ont pas leur place dans les ordures ménagères.

Symboles sur le chargeur

Attention!

Avant la première utilisation, lisez attentivement le mode d'emploi.

Le chargeur n'est apte qu'à une utilisation en intérieurs.

Sécurité de l'appareil

Classe de protection II (Double isolation)

Les machines n'ont pas leur place dans les ordures ménagères.

Chargeur raccordé à la prise de courant/batterie chargée

La batterie est en charge

Affi chage LED durant le chargement.

Consignes de sécurité générales

ATTENTION!

En cas d'utilisation d'outils électriques, afi n de se protéger contre les chocs électriques, les risques de blessure et d'incendie, les mesures de sécurité fondamentales suivantes doivent être observées.

Utilisation des outils fonctionnant sur batteries et precaution d'emploi

• Charger les accumulateurs uniquement avec les chargeurs qui sont recommandés par le fabricant. Il y a un risque d'incendie si un chargeur, approprié pour un type précis d'accumulateur, est utilisé avec d'autres accumulateurs.
• N'utiliser que les accumulateurs PAPK 12 A1 prévus à cet effet avec les outils électriques. L'utilisation d'un autre accumulateur peut entraîner des blessures ou déclencher un incendie.
• Tenir l'accumulateur non utilisé à distance des trombones de bureau, des pièces de monnaie,

des clés, des clous, des vis ou de tous autres petits objets en métal qui pourraient causer un découplage des contacts. Un court-circuit entre les contacts d'accumulateur peut entraîner des combustions ou un début d'incendie.

- En cas de mauvaise utilisation, le liquide peut sortir de l'accumulateur. Evitez tout contact avec celui-ci. En cas de contact accidentel, rincer avec de l'eau. Si le liquide pénètre dans les yeux, consulter un médecin.

Des fuites de liquide provenant de l'accumulateur peuvent entraîner des irritations de la peau ou des brûlures.

- N'utilisez pas de batterie endommagée ou altérée. Des batteries endommagées ou altérées peuvent se comporter de façon imprévisible et provoquer un incendie, une explosion ou un risque de blessure.

- N'exposez pas une batterie à un feu ou à des températures trop élevées. Le feu ou des températures supérieures à 130 °C peuvent provoquer une explosion.

- Suivez toutes les instructions relatives au chargement et ne rechargez jamais la batterie ou l'outil sans fil à des températures en dehors de la plage indiquée dans le mode d'emploi.

Un chargement incorrect ou à des températures en dehors de la plage autorisée peut détruire la batterie et augmenter le risque d'incendie.

Service

- Ne réparez jamais des batteries endommagées. L'ensemble de la maintenance des batteries ne peut être effectué que par le fabricant ou par les centres de service après-vente mandatés.

Consignes de sécurité spéciales pour appareils sur accus

- S'assurer que l'appareil est éteint avant de brancher l'accumulateur. Le branchement d'un accumulateur sur un appareil électrique en marche, peut entraîner des accidents.

- Chargez vos batteries uniquement à l'intérieur d'un local car le chargeur n'a été conçu que pour ce type d'utilisation.

- Pour réduire le risque d'une décharge électrique, retirez la fiche du chargeur de la prise de courant avant de le nettoyer.

- Ne laissez pas l'accumulateur exposé pendant une longue durée aux rayons du soleil et ne posez pas celui-ci sur un radiateur. La chaleur nuit à l'accumulateur et il existe un risque d'explosion.

- Laissez refroidir un accumulateur chaud avant de procéder au chargement.

- N'ouvrez pas l'accumulateur et évitez tout dommage mécanique à l'accumulateur. Il existe un risque de court-circuit ; de plus il peut y avoir une éma-nation de vapeurs qui irritent les voies respiratoires. Ventilez

FR

le local et en cas de troubles, consultez un médecin.

- N'utilisez aucune batterie non rechargeable !

Manipulation conforme de l'appareil sur accus

- Les enfants doivent être surveillés pour vérifier qu'ils ne jouent pas avec l'appareil.

- Pour le chargement de l'accumulateur, utilisez exclusivement le chargeur fourni à la livraison. Il existe un risque d'incendie et un danger d'explosion.

- Avant chaque utilisation, contrôlez le chargeur, le câble et la prise ; ne laissez réparer votre appareil électrique que par du personnel professionnel qualifié et seulement avec des pièces de rechange d'origine. N'utilisez pas un chargeur défectueux et ne l'ouvrez pas vous-même.

Vous serez ainsi sûr que la sécurité d'emploi de l'appareil électrique est maintenue.

- Faites attention à ce que la tension de réseau corresponde aux indications de la plaque signalétique sur le chargeur. Il existe un risque de décharge électrique.

- Conservez le chargeur propre et à l'abri de l'humidité et de la pluie. N'utilisez jamais le chargeur en plein air. La pollution et la pénétration d'eau augmentent le risque de décharge électrique.

- Le chargeur ne peut être utilisé qu'avec l'accumulateur original

adéquat. Le chargement d'un autre accumulateur peut entraîner des blessures ou déclencher un incendie.

- Evitez les dommages mécaniques sur le chargeur. Ils peuvent entraîner des courts-circuits intérieurs.

- Le chargeur ne doit pas être utilisé sur un support combustible (par exemple, du papier, des textiles). Il existe un risque d'incendie en raison du réchauffement qui se produit lors du chargement.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

- L'accumulateur de votre appareil est livré seulement partiellement chargé et doit être chargé correctement avant d'être d'utilisé pour la première fois. Pour la première charge, il est recommandé de charger la batterie pendant environ 1 heure. Enfichez la batterie dans le support et connectez le chargeur au réseau électrique.

- Ne chargez pas de batterie non rechargeable dans le chargeur.

Opération de chargement

N'exposez pas l'accumulateur à des conditions extrêmes telles que chaleur et chocs. Il existe un risque de

blessure par échappement de la solution d'électrolyte ! En cas de contact avec la peau ou les yeux rincez avec de l'eau les parties concernées ou un neutralisateur et consultez un médecin.

Ne chargez l'accumulateur que dans des locaux secs. La surface extérieure de l'ac- cumulateur doit être propre et sèche avant que vous ne connectiez le chargeur. Il existe un danger de bles- sures par décharge électrique.

Éteignez l'appareil, et retirez, avant tous travaux, la batterie de l'appareil.

La batterie n'atteint sa pleine capacité qu'après plusieurs chargements.

Chargez la batterie uniquement avec le chargeur d'origine joint.

• Procédez au chargement de la batterie avant la première utilisation. Ne pas charger la batterie plusieurs fois de suite par intervalles courts.
• Chargez la batterie uniquement avec le chargeur d'origine joint.

• Si la durée de fonctionnement est considérablement réduite malgré un chargement régulier, cela indique que la batterie est usée et qu'il faut la remplacer. Utilisez uniquement une batterie de remplacement d'origine, que vous pouvez acheter auprès de notre service après-vente.

• Veuillez respecter dans tous les cas les consignes de sécurité et règlementations en vigueur, ainsi que les consignes de protection de l'environnement.

• Nous ne nous portons en aucun cas garants pour des défaillances dues à une utilisation non conforme.

Utiliser/retirer l'accu

1. Pour retirer l'accumulateur (1) de l'appareil, appuyez sur les touches de déverrouillage (2) de l'accumulateur et retirez l'accumulateur.
2. Pour insérer la batterie (1) poussez la batterie dans l'appareil le long de la glissière dans l'appareil. Vous devez entendre un clic.

Insérez la batterie uniquement lorsque l'appareil est monté correctement. Vous risquez de vous blesser !

Contrôler l'état de charge- ment de l'accu

L'indicateur de charge indique l'état de charge de la batterie (1).

- L'état de charge de la batterie est visible par l'allumage des LED correspondantes, lorsque l'appareil est en service. Maintenez pour cela l'interrupteur Marche appuyé.

rouge-jaune-vert => Batterie entièrement chargée.

rouge-jaune => Batterie chargée env. à moitié.

rouge => Batterie doit être chargée.

FR

Charger l'accu

Rechargez la batterie (1) uniquement si la LED rouge de l'affichage de l'état de charge de la batterie est allumée.

Laissez refroidir un accumulateur chaud avant de procéder au chargement.

Le temps de chargement est d'environ 1 heure.

1. S'il y a lieu, retirez l'accumulateur (1) de l'appareil.
2. Connectez le chargeur (3) à une prise de courant.
3. Insérez l'accumulateur (1) dans l'orifice de chargement du chargeur (3).
4. Retirez l'accumulateur (1) du chargeur (3).
5. Une fois l'opération de chargement terminée, séparez le chargeur (3) du réseau.

Récapitulatif des affichages de contrôle LED sur le chargeur (3) :

La LED verte (5) s'allume sans que la batterie ne soit insérée : Chargeur prêt.

La LED verte (5) est allumée : la batterie est chargée.

La LED rouge (4) est allumée : la batterie est en charge.

Batteries usées

- Si la durée de fonctionnement est considérablement réduite malgré un chargement régulier, cela indique que

la batterie est usée et qu'il faut la remplacer. Utilisez uniquement une batterie de remplacement, que vous pouvez acheter auprès de notre service après-vente.

- Dans tous les cas, veuillez respecter les consignes de sécurité et les règlementations en vigueur, ainsi que les consignes de protection de l'environnement (voir «Élimination/Protection de l'environnement»).

Rangement

• Evitez le stockage dans des conditions de froid ou de chaleur extrême afin que l'accumulateur ne perde pas ses capacités.
• Avant tout stockage de longue durée, retirez l'accumulateur de l'appareil et chargez-le complètement.
• Les disques abrasif/tronçonnage doivent être stockées sèches et verticalement et ne doivent jamais être empilées.

Montage mural du chargeur (en option)

Vous pouvez également fixer le chargeur (3) sur le mur.

• Placez deux vis à une distance de 54 mm à l'aide de chevilles sur la position souhaitée d'un mur.
• La tête de vis peut avoir un diamètre de 6 - 10 mm.
• Laissez ressortir les têtes de vis d'env. 10 mm du mur.
• Vous pouvez placer le chargeur (3) avec les ouvertures du support mural sur les deux vis et abaisser le chargeur jusqu'à la butée.

Faites attention lors du per- ça-ge à ne pas endommager des conduites d'alimentation. Utilisez des détecteurs ad-ap- tés pour les localiser ou ai- dez-vous d'un plan d'ins-tal- lation. Le contact avec les fi ls électriques peut causer un choc électrique et un in- cendie ; le contact avec les conduites de gaz peut causer une explo-sion. L'endomma- gement d'une conduite d'eau peut causer des dégâts maté- riels et des chocs électriques.

Maintenance

• L'appareil ne demande aucun entretien.

Nettoyage

Nettoyez le chargeur et la batterie avec un chiffon sec ou avec un pinceau. N'utilisez pas d'eau ou d'objets métalliques.

Elimination et protection de l'environnement

Retirez l'accumulateur de l'appareil et déposez l'appareil, l'accumulateur, les accessoires et l'emballage dans un centre de recyclage écologiquement.

Les machines n'ont pas leur place dans les ordures ménagères.

Ne jetez pas les accumulateurs dans les ordures ménagères, dans un feu (danger d'explosion) ou dans l'eau. Les accumulateurs

endommagés peuvent nuire à l'environnement et à votre santé, si des liquides ou des vapeurs toxiques s'en échappent.

Le produit est recyclable, est soumis à une responsabilité élargie du fabricant et est collecté dans le cadre du tri sélectif.

Portez le carton à un point de recyclage.

• Portez l'appareil à un point de recyclage. Les différentes composantes en plastique et en métal peuvent être séparées selon leur nature et subir un recyclage. Demandez des précisions à notre centre de services.
• Jetez les accumulateurs en état déchargé. Nous recommandons de recouvrir les bornes avec un adhésif afi n d'éviter tout court-circuit. N'ouvrez pas l'accumulateur.
• Eliminez les accumulateurs en respectant les instructions locales. Déposez les accumulateurs dans une déchèterie récupérant les anciennes batteries et où ceux-ci seront livrés à un centre de recyclage écologique. Renseignez-vous auprès de votre déchetterie locale ou auprès de notre service après-vente.
• Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.

Pièces de rechange / Accessoires

Vous obtiendrez des pièces de rechange et des accessoires à l'adresse www.grizzly-service.eu

Si vous ne disposez d'aucun accès Internet, veuillez téléphoner au centre de SAV (voir «Service-Center» page 14). Veuillez tenir prêts les numéros de commande indiqués ci-dessous.

Batterie 80001260

Chargeur EU 80001326

Chargeur UK 80001327

Garantie

Chère cliente, cher client,

Ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat.

En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.

Article L217-4 du Code de la consommation

Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.

Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

Article L217-5 du Code de la consommation Le bien est conforme au contrat :

1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :

- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ; - s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;

2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L217-16 du Code de la consommation

Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.

Article L217-12 du Code de la consommation

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Conditions de garantie

Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.

Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier.

Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.

Durée de garantie et demande légale en dommages-intérêts

La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.

Volume de la garantie

L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.

La garantie s'applique aux défauts de matériel ou aux défauts de fabrication.

Cette garantie ne s'applique pas aux consommables. Les pièces d'usure (par ex. interrupteur ou batteries) sont remplacées pendant les deux premières années à compter de la date d'achat.

Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.

Le produit est conçu uniquement pour un usage privé et non pour un usage industriel. En cas d'emploi impropre et incorrect, de recours à la force et d'interventions entreprises et non autorisées par notre succursale, la garantie prend fin.

Article 1641 du Code civil

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

Article 1648 1er alinéa du Code civil

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 312200) comme preuve d'achat.

- Vous trouverez le numéro d'article sur la plaque signalétique.

- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.

Service Réparations

Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif.

Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffisamment affranchis.

Attention : veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés.

Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.

Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.

Service-Center

FR Service France Tel.: [phone] E-Mail: [e-mail] IAN 312200

Importateur

Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente. Contactez d'abord le service après-vente cité plus haut.

FR	Traduction de la déclaration de conformité CE originale
Nous certifions par la présente que la Chargeur de construction PLGK 12 A1 IAN 312200 est conforme aux directives UE actuellement en vigueur :
2014/30/EU • 2014/35/EU • 2011/65/EU* • 2009/125/EG
En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées :
EN 60335-1:2012/A13:2017 • EN 62233:2008 EN 60335-2-29:2004/A2:2010 EN 55014-1:2017 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013
Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité (19)**:
	Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim, Germany 10.02.2019
		Christian Frank Chargé de documentation

* L'objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
** Les deux derniers chiffres de l'année dans laquelle le marquage CE a été fixé.

Issu de sources responsables

FSC® C142944
