Type de produit	Kit de pompe de vidange pour machine à glaçons
Marque	GE
Modèle	UPK3
Utilisation	Remplacement ou installation de pompe de vidange sur machines à glaçons GE
Contenu du kit	Pompe et moteur avec clapet antiretour, support de montage d'interrupteur, faisceau de fils, tuyau à pression (transparent), tuyau de vidange (préformé blanc), écran en acier inoxydable (pour modèles à cubes seulement), bride encliquetable, bride de tuyau, vis avec rondelles freins (2), écrous (2), rondelles (2)
Compatibilité	Machines à glaçons produisant des cubes gourmets ou des pépites
Alimentation électrique	120 V, 60 Hz (à vérifier sur l'appareil)
Longueur du tube de vidange	3 m (10 pi)
Niveau de compétence requis pour l'installation	Compétences de base en mécanique
Outils nécessaires	Clé 3/8 po ou réglable, tournevis Phillips n°2, pince à joint coulissant, pince coupante de côté
Sécurité	Débrancher l'alimentation avant réparation ; confier les réparations à un technicien qualifié
Entretien	Rincer le tuyau de vidange après installation ; vérifier l'absence de fuites
Garantie	La garantie ne couvre pas les défauts dus à une installation inadéquate
Pièces détachées et réparabilité	Pièces disponibles via service après-vente ; réparation par technicien qualifié

FOIRE AUX QUESTIONS - UPK3 GE

Quels outils sont nécessaires pour installer la pompe de vidange UPK3 ?

Vous aurez besoin d'une clé 3/8 po ou réglable, d'un tournevis Phillips n°2, d'une pince à joint coulissant et d'une pince coupante de côté.

Le kit UPK3 est-il compatible avec toutes les machines à glaçons GE ?

Oui, il est compatible avec les machines produisant des glaçons en forme de cubes gourmets ou de pépites.

Comment installer le support de montage de l'interrupteur ?

Montez le support sur la base à l'aide des deux vis à tôle et des rondelles freins fournies.

Que faire si la pompe de vidange ne s'arrête pas ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Le cycle arrêt-redémarrage est normal si le débit de la pompe est supérieur à celui du bac.

Comment rincer le tuyau de vidange après installation ?

Rétablissez l'alimentation, mettez l'appareil en position Arrêt, versez plusieurs litres d'eau dans le bac. La pompe devrait vidanger l'eau en s'arrêtant et redémarrant plusieurs fois.

Faut-il un technicien qualifié pour installer la pompe UPK3 ?

L'installation exige des compétences de base en mécanique, mais pour les branchements électriques, il est recommandé de faire appel à un technicien qualifié.

Pourquoi mon tuyau de vidange fuit-il ?

Vérifiez que les brides sont bien serrées et que le tube n'est pas endommagé. Assurez-vous que toutes les connexions sont étanches.

Le kit UPK3 inclut-il un écran en acier inoxydable ?

Oui, pour les modèles produisant des cubes gourmets uniquement.

Comment déconnecter l'ancien tuyau de vidange ?

Retirez la bride encliquetable dans le coin gauche supérieur de la zone d'accès, puis enlevez le tuyau. Conservez la bride pour la réutiliser.

Où puis-je trouver la notice complète de la pompe UPK3 ?

La notice est disponible gratuitement en téléchargement sur le site notice-facile.com au format PDF.

MODE D'EMPLOI UPK3 GE

Instructions d'installation

Ensemble de pompe de vidange UPK3

Des questions? Composez le 800.GE.CARES (800.432.2737) ou visitez notre site Web sur : GEAppliances.com

Ce symbole représente une alerte de sécurité. Ce symbole vous avise de dangers possibles pouvant causer la mort, des blessures ou autres. Tous les messages de sécurité seront précédés du symbole d'alerte de sécurité ainsi que des mots « DANGER », « AVERTISSEMENT » ou « ATTENTION ». Ces messages sont les suivants :

DANGER

Signale une situation qui présente un danger imminent et qui, si elle n'est pas évitée, entraînera des blessures graves, voire la mort.

AVERTISSEMENT

Signale une situation qui présente un danger imminent et qui, si elle n'est pas évitée, peut entraîner des blessures graves, voire la mort. .

ATTENTION

Signale une situation qui présente un danger imminent et qui, si elle n'est pas évitée, peut entraîner des blessures mineures ou graves.

AVANT DE COMMENCER

Veuillez lire toutes ces instructions attentivement.

• IMPORTANT – Conservez ces instructions à l'usage de l'inspecteur local.
• IMPORTANT – Observez tous les codes et décrets en vigueur
• Note à l'installateur – Assurez-vous de laisser ces instructions au consommateur.
• Note au consommateur – Conservez ces instructions pour consultation ultérieure.
• Niveau de compétence – L'installation de cet appareil exige des compétences de base en mécanique.
• La responsabilité d'une installation adéquate relève de l'installateur.
• La garantie ne couvre pas les défectuosités du produit causées par une installation inadéquate.

CE DONT VOUS AUREZ BESOIN

Clé ouverte/polygonale 3/8 po ou clé réglable

Tournevis Phillips no 2

Pince à joint coulissant

Pince coupante de côté

NOTA : Cette pompe peut être installée dans une machine produisant des glaçons en forme de cubes gourmets ou de pépites.

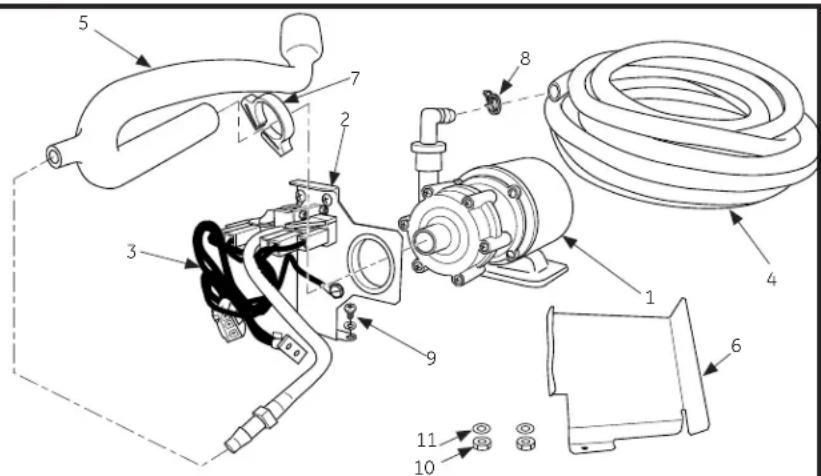

L'ENSEMBLE COMPREND :

1 - Pompe et moteur avec clapet antiretour
2 - Support de montage d'interrupteur assemblé avec l'interrupteur
3 - Faisceau de fils
4 - Tuyau à pression (transparent)
5 - Tuyau de vidange (préformé blanc)
6 - Écran en acier inoxydable (pour modèles produisant des cubes seulement)
7 - Bride encliquetable
8 - Bride de tuyau
9 - Deux (2) vis avec rondelles freins
10- Deux (2) écrous
11- Deux (2) rondelles

Risque d'électrocution

L'omission d'observer ces instructions peut causer des blessures sévères, voire fatales.

• L'appareil doit être réparé par un technicien qualifié seulement.
• Débranchez l'alimentation électrique avant de réparer ce produit.
• Rebranchez tous les dispositifs de mise à la terre après la réparation.
• Remettez en place toutes les pièces et tous les panneaux avant l'utilisation.

D. Enlevez le panneau de service latéral. Tirez sur le côté gauche (1) et l'arrière (2) pour le retirer.

2 ENLEVER LE PANNEAU ARRIÈRE

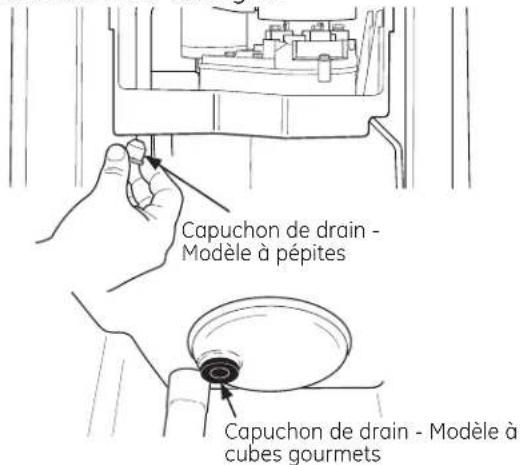

A. Enlevez toute la glace s'il y a lieu. B. Vidangez le réservoir en retirant le capuchon de drain du réservoir. Replacez le capuchon une fois l'eau vidangée.

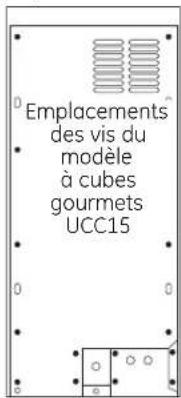

C. Enlevez les vis du panneau arrière (19 pour le modèle à cubes gourmets: 15 pour le modèle à pépites).

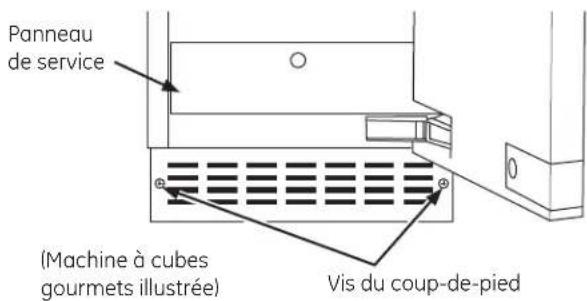

3 ENLEVER LES PANNEAUX FRONTAUX

A. Ouvrez la porte de la machine à glaçons jusqu'au bout.
B. Enlevez le panneau de service.
C. Enlevez le coup-de-pied en ôtant les deux vis qui le fixent sur la base.

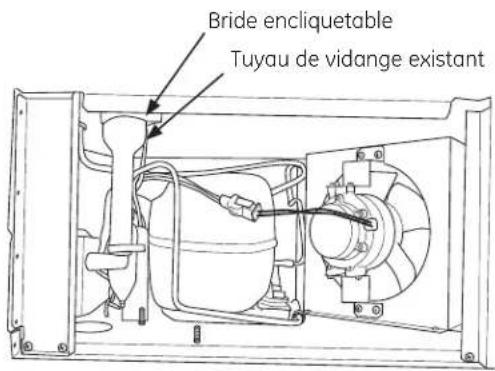

4 ENLEVER LE TUYAU DE VIDANGE EXISTANT

Enlevez le tuyau de drainage existant. Le tuyau de vidange est le tube blanc muni d'une bride encliquetable dans le coin gauche supérieur de la zone d'accès au panneau de service latéral. Conservez la bride encliquetable. Elle sera utilisée plus tard pour installer le nouveau tuyau de vidange.

5 INSTALLER L'ENSEMBLE DE POMPE

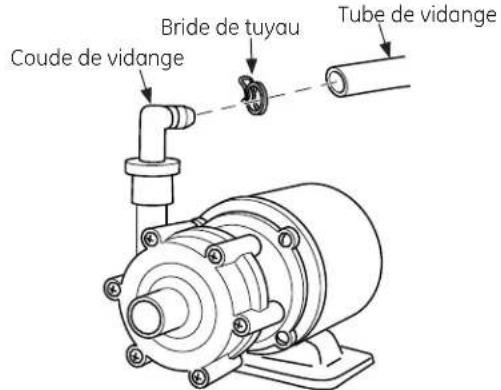

A. Déroulez une longueur de 3 m (10 pi) de tube de vidange. Poussez totalement une extrémité sur le coude de vidange cannelé de la pompe et fixez-la à l'aide de la petite bride de tuyau métallique. Servez-vous d'une pince pour ouvrir la bride de tuyau.

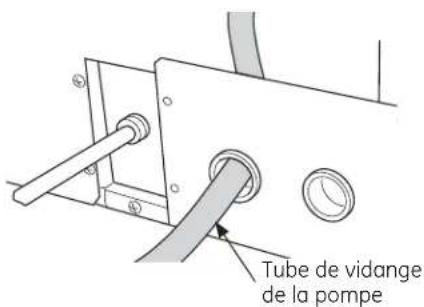

B. Faire passer l'autre extrémité du tube de vidange à travers le panneau de guidage à l'arrière de l'appareil. Placez l'extrémité du tube de vidange dans un drain.

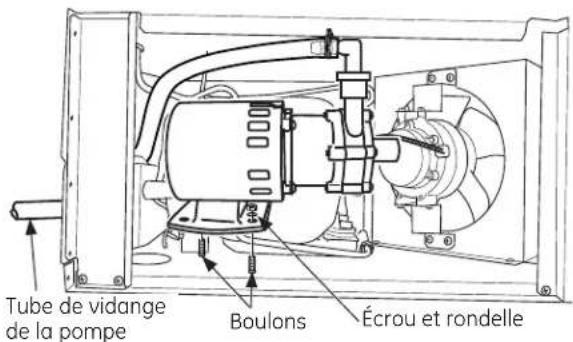

C. Placez la pompe par-dessus les boulons situés sur la base de la machine à glaçons et fixez-la à l'aide des deux écrous et des rondelles fournis dans l'ensemble.

D. Acheminez la partie droite du tube de vidange à travers le trou du support de montage de l'interrupteur.

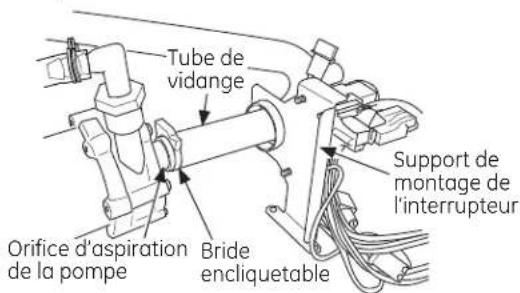

E. Raccordez le tube de vidange à l'orifice d'aspiration de la pompe et fixez-le à l'aide de la bride encliquetable blanche fournie dans l'ensemble.

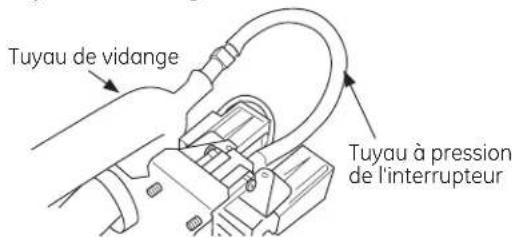

F. Raccordez le tuyau à pression de l'interrupteur au tuyau de vidange.

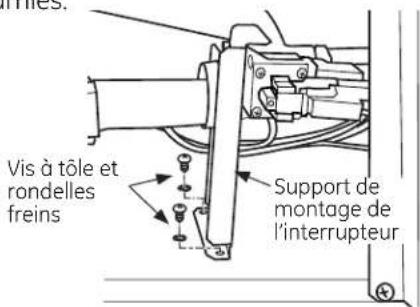

G. Montez le support de l'interrupteur sur la base à l'aide des deux vis à tôle et des rondelles freins fournies.

H. Acheminez le cordon d'alimentation noir et blanc de l'interrupteur jusqu'au cordon d'alimentation noir et blanc de l'appareil près du compresseur. Assurez-vous que les fils reposent du côté gauche de la pompe lorsque vous regardez l'appareil depuis l'arrière. Débranchez la connexion du fil de courant noir et blanc. Branchez le connecteur du fil noir et blanc de l'appareil sur le connecteur noir et blanc de l'interrupteur. Répétez la manoeuvre pour les connexions rouge et noir. Il n'est pas nécessaire de remplacer l'attache de câble enlevée pour débrancher le connecteur. Branchez le connecteur à 3 broches du support de montage de l'interrupteur dans le connecteur à 3 broches de la pompe.

INSTALLATION DE L'ENSEMBLE DE POMPE (suite)

5 INSTALLER L'ENSEMBLE DE POMPE (suite)

I. Reportez-vous au schéma de câblage de l'appareil et revérifiez que toutes les connexions électriques sont bien à leur place.

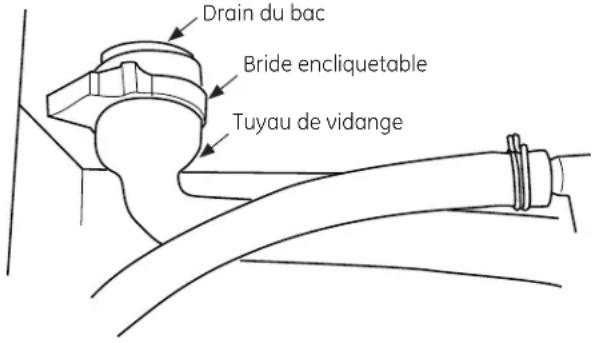

J. Raccordez le tuyau de vidange au drain du bac et fixez-le à l'aide de la bride encliquetable conservée après le retrait de l'ancien tuyau de vidange.

6 RINCER LE TUYAU DE VIDANGE

A. Rétablissez l'alimentation électrique à l'appareil.
B. L'appareil toujours en position OFF (Arrêt), versez plusieurs litres d'eau dans le bac. La pompe de vidange devrait se mettre en marche et vidanger l'eau du bac, s'arrêtant et redémarrant plusieurs fois pendant le processus. Le cycle arrêt-redémarrage de la pompe est normal puisque le débit de la pompe est supérieur au débit de vidange du bac.
C. Pendant que la pompe évacue l'eau, VÉRIFIEZ ATTENTIVEMENT QUE L'ENSEMBLE DU SYSTÈME EST EXEMPT DE FUITES.

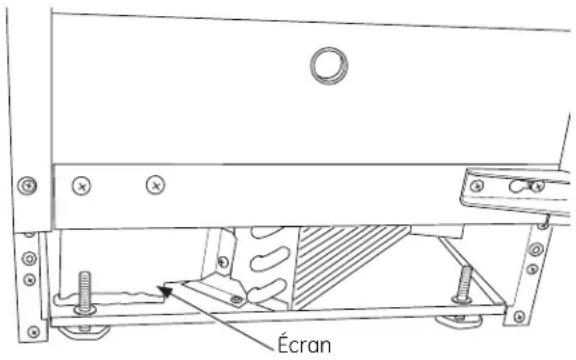

7 MACHINE À CUBES GOURMETS SEULEMENT

Fixez l'écran en acier inoxydable sur le côté de l'enveloppe du condensateur à l'aide des vis fournies.

8 TERMINER L'INSTALLATION

A. Réinstallez tous les panneaux et couvercles.
B. Réinstallez l'appareil dans son armoire ou en position indépendante. ASSUREZ-VOUS QU'AUCUN PLI NE RESTREINT LE TUBE D'ADMISSION D'EAU OU LE TUYAU DE VIDANGE. Vérifiez doublement l'absence de fuites!
C. Rétablissez l'alimentation en eau potable et redémarrez l'appareil. Assurez-vous du bon fonctionnement de l'appareil et de l'absence de fuites dans le système.
