FOIRE AUX QUESTIONS - KTA30MW ALPINE

Comment puis-je connecter mon ALPINE KTA30MW à mon smartphone ?

Pour connecter votre ALPINE KTA30MW à votre smartphone, utilisez un câble AUX ou connectez via Bluetooth. Assurez-vous que le Bluetooth est activé sur votre smartphone et sélectionnez 'ALPINE KTA30MW' dans la liste des appareils disponibles.

Que faire si le son est faible sur mon ALPINE KTA30MW ?

Vérifiez le niveau de volume sur l'appareil et sur la source audio. Assurez-vous également que les réglages de balance et d'égaliseur sont correctement configurés.

Mon ALPINE KTA30MW ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le fusible n'est pas grillé et que tous les câbles sont correctement connectés.

Comment réinitialiser mon ALPINE KTA30MW ?

Pour réinitialiser votre ALPINE KTA30MW, maintenez enfoncé le bouton de réinitialisation pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Puis-je utiliser mon ALPINE KTA30MW avec un système audio existant ?

Oui, l'ALPINE KTA30MW peut être intégré à votre système audio existant. Assurez-vous que les connexions sont compatibles et que vous avez les câbles nécessaires.

Comment mettre à jour le firmware de mon ALPINE KTA30MW ?

Pour mettre à jour le firmware, visitez le site officiel d'Alpine, téléchargez la dernière version du firmware et suivez les instructions fournies pour l'installation.

Quels types de fichiers audio sont pris en charge par l'ALPINE KTA30MW ?

L'ALPINE KTA30MW prend en charge divers formats audio, y compris MP3, WMA et AAC. Assurez-vous que vos fichiers audio sont dans un format compatible.

Comment résoudre les problèmes de connexion Bluetooth avec mon ALPINE KTA30MW ?

Assurez-vous que votre appareil Bluetooth est à proximité et que le Bluetooth est activé. Essayez de supprimer l'appareil de la liste des appareils couplés et de le reconnecter.

MODE D'EMPLOI KTA30MW ALPINE

FOR VEHICLE USE ONLY/ POUR UNE UTILISATION À L'INTÉRIEUR D'UN VÉHICULE UNIQUEMENT/SÓLO PARA VEHÍCULOS

ALPINE®

KTA-30MW

Mono Power Amplifier

- OWNER'S MANUAL

- MODE D'EMPLOI Veuillez lire ce mode d'emploi pour tirer pleinement profit des excellentes.

performances et fonctions de cet appareil, et conservez-le pour toute référence

future.

184 allée des Erables CF #2016 Vépoints

CS 52010-Villepinte 95 945 Roissy CDG cedex

FRANCE 2014 09:00

Phone: [phone]

ALPINE ELECTRONICS OF

AUSTRALIA PTY. LTD.

FRANÇAIS
Information sur le traitement des Dichets Electriques et Electroniques (DEEE), pour les pays ayant adoptés un tra
séparés de ces dôchets Si vous possédiez des appareils Electriques ou Électroniques usagés, ne
les jetez pas dans le système général. Conformément à la Directive Européenne, transposée dans votre pays, il existe un surième séparé de
recyclage et de traitement de cas déchets. Veuillez contacter l'administration locale afin de rendu consnaissance du lieu de recyclage
Puis immaterien, dans le plus proche de transverse et des risques et de traitement le plus proche de chez vous. Ce système est destiné à

prologist retiv

Prière de lire attentivement ce MODE D'EMPLOI pour se familiariser avec chaque commande et fonction. Chez Alaine, pour confere que le nouveau ITA 20 MIN dévoire de nombreuses analyst de plusieurs d'avants.

Alpine, nous esperons que le nouveau KTA-30MW donnera de nombreuses années de plaisir d'accoute. En cas de problèmes lors de l'installation du KTA-30MW, prière de contacter le revendeur agréé d'ALPINE.

PRECAUTION: Ces commandes sont utilisées pour la syntonisation du système. Prière de contacter le

revendeur agréé pour le réglage

AVERTISSEMENT Ce symbole désigne des instructions importantes. Le non-respect de ces

AVERTISSEMENT	instructions peut entrainer de graves blessures, voire la mort.
ATTENTION	Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entrainer des blessures ou des dommages matériels.

⚠ AVERTISSEMENT

• N'ACTIVER AUCUNE FONCTION SUSCEPTIBLE DE DETOURNER VOTRE ATTENTION DE LA CONDUITE

DO VEHICULE. Les fonctions lequerant une attention prolongée ne doivent être exploissés que l'arrêt complet du véhicule. Toujours arrêter le véhicule à un endroit sûr avant d'activer ces fonctions. Il y a risque de

provoquer un accident.

• GARDER LE VOLUME À FAIBLE NIVEAU DE MANIÈRE À POUVOIR ENTENDRE LES BRUITS

EXTERIEURS PENDANT LA CONDUITE. Des niveaux de volume excessifs qui couvrent les sirens des ambulances ou les signaux routiers (passages à niveau, etc.) peuvent être dangereux et provquer un

accident. UN NIVEAU DE VOLUME TROP ÉLEVÉ À L'INTÉRIEUR DU VÉHICULE PEUT ÉGALEMENT AVOIR

- NE PAS DESASSEMBLER NI MODIFIER L'APPAREIL. II y a n'sque d'accident, d'incendie ou de choc électrique

• UTILIZER

• UTILISER CET APPAREL POUR DES APPLICATIONS MOBILES DE 12 V. toute diffusion active que l'application désignée comporte un risque d'incendie, de choc électrique ou de blessure.

- UTILISER DES FUSIBLES DE L'AMPERAGE APPROPRIE. Il y a risque d'incendie ou de décharge électrique

• NE PAS OBSTRUER LES SORTIES D'AIR NI LES PANNEAUX DU RADIATEUR. Une surchauffe interne

peut se produire et provoquer un incendie.

- EFFECTUER CORRECTEMENT LES CONNEXIONS. Il y a risque de blessures ou de dommages à l'appareil

• UTILISER UNIQUEMENT DANS DES VÉHICULES DISPOSANT D'UNE PRISE NÉGATIVE DE 12 VOLTS AVEC MISE À LATERPRE. (OlivTiez ouvrés de votre opposiservaire si vous d'on être pas certain) Il y a

AVOC MISE A LATERRE. (vernez auprès de votre concessionnaire si vous tref elles pas certain.) il y a risque d'incendie, etc.

• AVANT TOUTE CONNEXION, DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE. Il y

a risque de choc électrique ou de blessure par courts-circuits.

- NE PAS COINCER LES CABLES AVEC DES OBJETS VOISINS. Positionner les câbles conformément au manuel de manière à éviter toute obstruction en cours de conduite. Les câbles qui obstruent ou dépassent à

des endroits tels que le volant, le levier de changement de vitesses, la pédale de frein, etc., peuvent s'avérer

extrêmement dangereux.

- NE PAS DENUDER LES CABLES ELECTRIQUES. Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dégassement de la capacité de courant et, partant, d'incendie ou de choc

électrique

• NE PAS ENDOMMAGER DE CONDUITES NI DE CABLES LORS DU FORAGE DES TROUS. Lors du forage
de trous dans le châssis en vue de l'installation, veiller à ne pas entrer en contact, endommager ni obstruer de
conduites, de tuyaux à carburant ou de fils électriques. Le non-respect de cette précaution peut entraîner un incenditie.
• NE PAS UTILISER DES ECROUS NI DES BOULONS DU CIRCUIT DE FREINAGE OU DE DIRECTION
POUR LES CONNEXIONS DE MASSE. Les boulons et les écrous utilisés pour les circuits de freinage et
de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l'installation ou la liaison à la marge. L'utilisation de ces organes peut déactivés le système de contrôle d
In installation ou la raison à la masse. L'utilisation de ces organes peut desactiver le système de contrôle du véhicule et causer un incendie, etc.
• GARDER LES PETITS OBJETS COMME LES BOULONS OU LES VIS HORS DE PORTEE DES ENFANTS.
L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin

ATTENTION

• INTERROMPRE TOUTE UTILISATION EN CAS DE PROBLEME. Le non-respect de cette précaution peut entraîne des closures ou endementes l'annonnel. Retournant en cas le distribution Auine arrêté au
entraîner des blessures ou endommager l'appareil. Retournier l'appareil auprès du distributeur Alpine agree du un centre de service après-vente Alpine en vue de la réparation.
• FAIRE INSTALLER LE CABLAGE ET L'APPAREIL PAR DES EXPERTS. Le câblage et l'installation de cet
appareil requiert des compétences techniques et de l'expérience. Pour garantir la sécurité, faire procéder à l'installation de cet appareil pas la distributive suivant le vandy.
1. Installation de cet appareil par le distribuoiur qui vous ta vendu
- UTILISER LES ACCESSOIRES SPECIFIES ET LES INSTALLER CORRECTEMENT. Utiliser uniquement les accessoires spécifiés. L'utilisation d'autres comparants que les comparants spécifiés peut causer des
les accessoires spéciales. L'attribution d'autres composants que les composants spéciales peut causer des dommages internes à cet appareil ou son installation risque de ne pas être effectuée correctement. Les piè
utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l'appareil.
- FAIRE CHEMINER LE CABLAGE DE MANIERE A NE PAS LE COINCER CONTRE UNE ARETE METALLIQUE. Faire cheminer les câbles à l'écart des pièces mobiles (comme les rais d'un siège)
METALLÉGUL. Tare chrommer les câbles à recart des pieces mobiles (comme les falls d'un sloge) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d'endommager les câbles. Si un câble passe dans
un orifice métallique, utiliser un passe-cloison en caoutchouc pour éviter que la gaine isolante du câble ne soit endommation pas le séhord métalliques de l'arifice.
endommisée par le rebord métallique de l'office
- NE PAS INSTALLER A DES ENDROITS TRES HUMIDES OU POUSSIEREUX. Eviter d'installer l'appareil à des endroits coumis à une forte humidité ou à de la poussière en accès. La pénétration d'humidité ou de
poussière à l'intérieur de cet appareil risque de provoquer une défaillance.

SOINS PRATIQUES
♦ AVIS IMPORTANT
Cet amplificateur a été testé et est conforme aux limites des
dispositifs informatiques de catégorie B, conformément aux
règlements du FCC, section 15, sous-section J. Ce matériel produit et utilise des hautes fréquences radio et doit être install
et utilisé conformément aux directives du fabricant.
Pour les clients Européans
Pour plus de détails sur la garantie, consulter votre revendeur
Pour les clients d'autres pays
- Pour les clients d'autres pays AVIS IMPORTANT
Pour les clients qui achèteraient ce produit en dehors des pays
autres que les États Unis d'Amérique et du Canada et dont cette
notice est comprise dans le canton, phère de contacter vot revendeur pour plus d'informations concernant la garantie.
10vendoor pour plus informations consommant la galante
SPECIFICATIONS

Puissance de sortie	Ref.: 14,4 V, 2,0 a ≤1 % THD+N	> 250 W RMS
	Ref.: 14,4 V, 4,0 a ≤1 % THD+N	> 250 W RMS
Puissance de côte dynamique (SPP) de sortie	Ref.: 14,4 V, 2,0 a ≤1 % THD+N	> 550 W RMS (quiou à 20 ms)
	Ref.: 14,4 V, 4,0 a ≤1 % THD+N	> 550 W RMS (quiou à 20 ms)
THD+N	Ref.: Puissance nominale en 2 D	< 1,0 %
	Ref.: Puissance nominale en 4 D	< 1,0 %
Rapport signal sur bruit	IHF A-wt+ AES-17, I W en 4 d)	> 80 dB
	IHF A-wt+ AES-17, puissance nominale en 4 d)	> 100 dB
Réponse de fréquence	< 1/2 d-bf., ref.: 1 W en 4 d)	13 Hz – 5 kHz
Taux d'amortissement	Ref.: 10 W en 4 d (≥ 100 Hz)	> 200
Impédance d'entrée	-	> 10 kHz)
Sensibilité d'entrée	Ref.: "Puissance nominale en 4 D, gamme de niveau RCA"	0,2 k 3,6 V
	Ref.: "Puissance nominale en 4 D, gamme de niveau haut-parleurs	0,5 k 9 V
Filtre de ripérature	FPB, variable a -12 dB/oct. (déactivable)	50 a 400 Hz
Dimensions	Largeur	233 mm (9 316 psi)
	Hauteur	41 mm (1 58 psi)
	Profondeur	95,3 mm (3 394 psi)
Poids	-	0,5 kg (1,1 lb)
Indice de protection IP	-	IP66

REMARQUE:

- Afin d'améliorer ce produit, les spécifications et la conception sont sujettes à des modifications sans préavis.

ACCESSOIRES

• Harnais de câble entrée/sortie/alimentation

ESPAÑOI

Introducción:

Avant d'effectuer les connexions, vérifier que tous les composants audio sont hors tension. Connectez le conducteur jaune de la batterie provenant de l'amplificateur directement à la borne positive (+) de la batterie du véhicule. Ne pas le connecter au boîtier de fusibles.

ATTENTION

♦ Précaution relative au raccordement des bornes/pièces

- Tenez les objets conducteurs d'électricité à l'écart des bornes/pièces de l'appareil (bornes d'alimentation, fusibles, borne de sortie de haut-parleur, connecteurs RCA, etc.). Cela risquerait de provoquer un court-circuit ou d'endommager l'appareil.

Pour éviter que des bruits extérieurs interfèrent avec le système audio

- Installez l'appareil et acheminez les câbles à au moins 10 cm (3-15/16") de distance du feignageu de câbles de la unitre.

- fisceau de cables de la voiture. • Eloignez les câbles d'alimentation

• Eigniez les cables d'administration de la bactienne le plus possible des autres cables. • Raccordez bien le fil de terre à un point métallique apparent (enlevez la couche de

ou de graisse si nécessaire) du châssis de la voiture.

- Consultez votre les perceites

IC

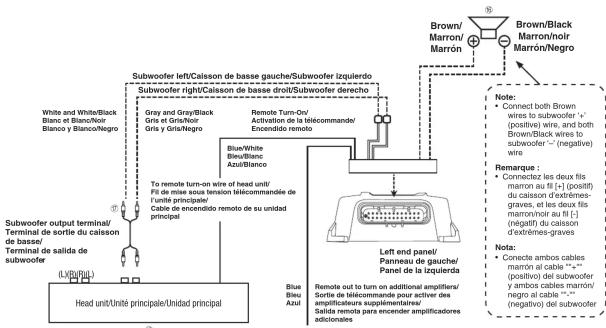

① Connecteur d'entrée/sortie/alimentation

② Harnais de câble entre

③ Fils de sortie du caisson d'extrêmes-graves

Assurez-vous d'effectuer les bonnes connexions de sortie du caisson d'extrêmes-graves au système. Connectez les deux sorties positives (MARRON [+]) à la borne positive du caisson d'extrêmes-graves et les deux sorties négatives (MARRON/NOIR [-]) à la borne négative du caisson d'extrêmes-graves.

Remarque :

- Ne reliez pas les fils de haut-parleurs ensemble ou à la mise à la terre sur le châssis du

vehicle

④ Fils de signal d'entrée

Deux options existent : a) Connecteur d'entrée PCA (AVANT GAUCHE - BLANC ET BLANC/NOIR, AVANT

a) Connecteurs d'entrée RCA (AVX DROIT = GRIS et GRIS/NOIR)

Connectez ces prises aux conducteurs de sortie de votre unité principale à l'aide des

cables d'extensions RCA (vendus séparement), b). Entrées de niveau d'enspinte.

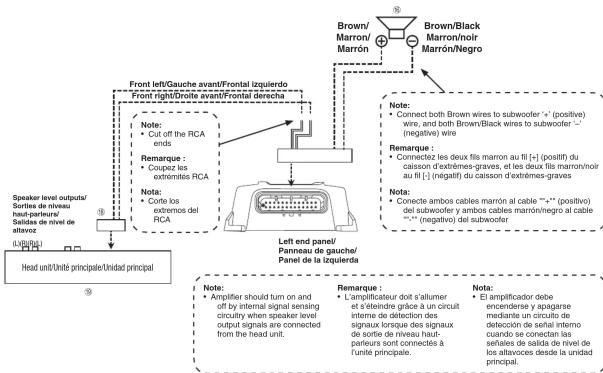

b) Enfless de niveau d'encente Découpez les prises RCA, puis connectez les sorties de l'en

l'unité principale directement à ces deux câbles torsadés.

Remarque :

- Avec le paramètre « Speaker Level Input System » (Système d'entrée de niveau d'enceinte), il n'est pas nécessaire de connecter le conducteur de mise sous tension télécommandée grâce à la fonction « REMOTE SENSING » (Détection à distance) de ce produit. Cependant la fonction « REMOTE SENSING » (Détection à distance) peut ne pas fonctionner selon la source du signal connectée. Dans ce cas, connectez le conducteur de mise sous tension télécommandée au câble d'une source d'alimentation entrante (alimentation auxiliaire) en position ACC.

- Les entrées de haut-parleur GAUCHE et DROITE sont additionnées en un signal MONO, il est donc recommandé de connecter les signaux d'entrée GAUCHE et DROIT pour obtenir un son de basses correct.

⑤. Fill de mise à la terre (Noir)

Connectez ce fil a une piece de metal nu et propre sur le chassis du véhicule. Verifiez que cette piece est une veritable mise à la terre en effectuant une verification de continuite entre ce point et la borne negative (-) de la batterie du véhicule. Mettez a la terre tous les

composants audio au meme point du chassis afin de prevenir les boucles de mise à la terre.

⑥ Fill de la batterie (Rouge)

Reliez le fil de la batterie directement à la borne positive de la batterie (BATT +) Assurez-vous d'ajouter un fusible de 30A (vendu séparément) aussi près que possible de la borne positive de la batterie (+).

Fil de sortie de télécommande (Bleu)

Utilisez ce fil pour activer des amplificateurs supplémentaires.

Remarque

- Il s'agit d'un signal de transmission de mise sous tension télécommandée provenant de

l'unité principale.

⑧ Conducteur de mise sous tension télécommandée (Bleu/Blanc)

Connectez ce fil au conducteur de mise sous tension télécommandée ou d'antenne

électrique (déclencheur positif; (+) 12 V uniquement) de votre unité principale.

⑤ RUX-KNOB.2 (vendu séparément)

REGLAGES DE COMMUTATEUR (Fig. 2)

⑨ S

⑨ Selecteur de type de signal d'entree

a) Fêtes glisser le selecteur vers la gauche pour des signaux d'entrée RCA (paramètre BAR DÉFAUT)

RCA SPK (parafmetre PAR DEL FAUT). b) Faites glisser le sélecteur vers la droite pour des signaux d'entrée de niveau

d'enceinte.

②

⑩ Contrôle du réglage du gain d'entrée

Réglez le gain d'entrée du KTA-30MW en position minimale. Utilisez un CD dynamique comme source et augmentez le volume de l'unité principale jusqu'à la distorsion de la sortie. Diminuez ensuite le volume d'un pas (ou jusqu'à ce que la distorsion de la sortie cesse). Maintenant, augmentez le gain de l'amplificateur jusqu'à la distorsion du son des enceintes. Réduisez légèrement le gain jusqu'à ce que la distorsion du son cesse afin d'obtenir le réglage optimal du gain.

⑪ Commande de réglage subsonique

③ Dominande de réglage subsonique Réglez le filtre subsonique dans la gamme de 5 à 40 Hz.

© C

Commande de réglage de l'égalisation des basses Répôt l'égalisation des basses dans le même de 0 à

Reglez l'égalisation des basses dans la

⑬ Commutateur de sélection de filtre

a) Faites glisser le commutateur en position OFF pour désactiver le filtre.

b) Faites glisser le commutateur en position ON pour sélectionner le filtre

passe-bas.

⑭ Contrôle du réglage de la fréquence du filtre

Réglez la fréquence de raccordement du filtre entre 50 et 400 Hz.

CONEXIONES (Fig. 1)

Liste de vérification des connexions (Fig.3)

Prière de vérifier les points énumérés ci-dessous concernant l'unité principale: (Fig. 3)

a. L'artite principale n'a pas de conducteur de mise sous tension telecommandes ou d'antienne électrique.

b. Le conducteur d'antenne électrique de l'unité principale est seulement activé lorsque la radio est allumée (désactivé en mode cassette ou CD).

c. Le conducteur d'antenne électrique de l'unité principale est une sortie de niveau logique (+) SV, déclencheur négatif (de type mise à la terre) ou ne peut pas supporter (+) 12V lors de la connexion à un autre équipement en plus de l'antenne électrique du véhicule. Si un des points ci-dessus se présente, le conducteur de mise sous tension télécommandée du KTA-30MW doit être connecté à une source d'alimentation commutée (allumage) du véhicule S'assurer d'utiliser un fusible de 3A le plus près que possible de la prise d'allumage. En utilisant cette méthode de connexion, le KTA-30MW est mis sous tension et restera allumé aussi longtemps que le commutateur d'allumage restera activé.

Si ceci est inacceptable, en plus du fusible de 3A mentionné ci-dessus, un commutateur SPST (commutateur-disjoncteur unipolaire) doit être installé en ligne dans le conducteur de mise sous tension du KTA-30MW. Ce commutateur est ensuite utilisé pour mettre sous (et hors) tension le KTA-30MW. Pour cette raison, prière de s'assurer que ce commutateur est accessible au conducteur. S'assurer que le commutateur est désactivé quand le véhicule est arrêté. Autrement l'amplificateur restera activé et videra la batterie.

① Bleu/Blanc

② Antenne électrique

③ Conducteur de mise sous tension télécommandée

④ Aux conducteurs de mise sous tension télécommandée d'autres composants Alpine ⑤ Comprudateurs SPOT (optiones)

⑦ Aussi près que possible de la prise d'allumage du véhicule

⑧ Source d'allumage

⑯ Caisson de basse (vendu séparément) ⑰ Câble d'extension PCA (vendu séparément)

① Cable d'extension RCA (verdu sépalement) ② Connectors du haut parleux de l'unité principe

⑧ Connecteur du haut-paineur de l'unité principale ⑦ Unité principale

⑧ White principale

[Espanol]

RCA Input System/Système d'entrée RCA/Sistema de entrada RCA

Fig. 4

Speaker Level Input/Système d'entrée de niveau de haut-parleur/Sistema de entrada a nivel de bocina

Fig. 5
