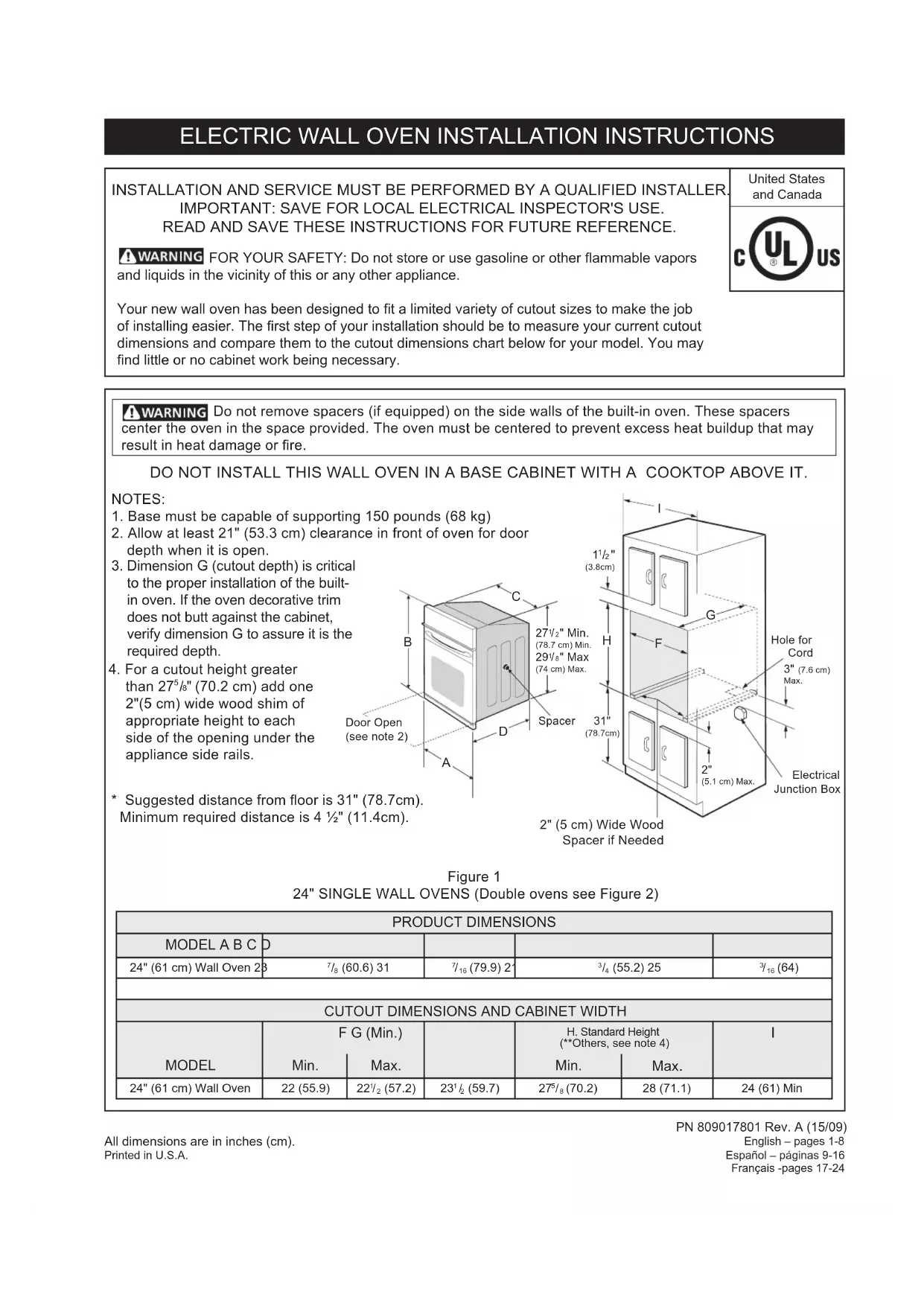

PN 809017801 (15/10) Rev. A English – pages 1-8Español – páginas 9-16Français – pages 17-24 Toutes les dimensions sont en pouces (cm). N’enlevez pas les entretoises sur les parois latérales du four. Ces entretoises centrent le four dans l’espace fourni. Le four doit être centré pour prévenir une accumulation excessive de chaleur pouvant causer un feu ou des dommages. NOTE:

1. La base doit pouvoir supporter 150 lbs (68 kg).

2. Allouez au moins 21" (53.3 cm) d'espace à l'avant du four pour

permettre l'ouverture complète de la porte du four.

3. La dimension G (profondeur du

découpage) est critique pour une bonne installation du four. Si la moulure inférieure du four ne vient pas s'accoter contre l'armoire, vériez la dimension G pour vous assurer qu'elle est correcte.

4. Si la hauteur de découpage

est plus grande que 27

(70.2 cm), ajoutez une entretoise de bois de 2" (5 cm) de largeur et de hauteur appropriée de chaque côté de l'ouverture sous l'appareil. Imprimé au U.S.A.

• La distance suggérée du plancher est 31" (78.7 cm). La distance minimale requise est 4

" (11.4 cm). L’INSTALLATION ET L’ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN INSTALLATEUR QUALIFIÉ. IMPORTANT: CONSERVEZ POUR L’INSPECTEUR D’ÉLECTRICITÉ LOCAL. LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR RÉFÉRENCES ULTÉRIEURES. POUR VOTRE SÉCURITÉ: N’entreposez pas ou n’utilisez pas d’essence ou d’autres produits inammables à proximité de cet appareil ou de tout autre appareil électroménager. Votre nouveau four encastré a été conçu pour s’ajuster à différentes dimensions de découpage et en faciliter l’installation. La première étape de votre installation consiste à mesurer les dimensions du découpage actuel et, à les comparer au tableau de dimensions de découpage ci-dessous. Vous découvrirez peut-être que peu ou pas de modication sera nécessaire. États-Unis et Canada NE PAS INSTALLER CE FOUR ENCASTRÉ DANS UN ÉLÉMENT BAS DONT LA PARTIE SUPÉRIEURE EST UNE TABLE DE CUISSON.

Entretoise de bois de 2"(5 cm) de largeur si nécessairePorte ouverte(voir note 2)Boîte de jonctionOuverture pour la sortie du câble3" (7.6 cm) Max. 2" (5.1 cm) Max. 31" (78.7cm)

(64) DIMENSIONS DE DÉCOUPAGE ET DE L'ARMOIRE F G (Min.) H. Hauteur standard(**autres, voir note 4)

1. Lisez toutes les instructions contenues dans ce

feuillet avant l’installation du four encastré.

2. Enlevez tout le matériel d’emballage du four avant de

procéder au raccordement électrique.

3. Observez tous les codes et règlements applicables.

4. Assurez-vous de laisser ces instructions au

5. La porte du four peut être enlevée pour faciliter

l'installation.Consulter le guide d’utilisation et d’entretien pour voir les instructions de retrait de la porte.

6. NE PAS INSTALLER ce mur four dans une armoire

de base avec une table de cuisson au-dessus.

7. CE FOUR N'EST PAS HOMOLOGUÉ POUR UNE

INSTALLATION CÔTE-À-CÔTE OU SUPERPOSÉE. Consommateur Conservez ces instructions avec votre Manuel d'utilisation et d'entretien pour l'inspecteur d'électricité local et références futures.

DIRECTIVES IMPORTANTES DE SÉCURITÉ

• Assurez-vous que votre four encastré est installé et mis à la terre conformément par un installateur ou un technicien de service qualié.

• Ce four encastré doit être mis à la terre conformément aux codes locaux d'électricité ou, en l'absence de codes, en conformité avec le National Electrical Code ANSI/NFA No. 70, dernière édition aux États-Unis, ou avec la norme ACNOR C22.1, Partie 1, au Canada. Grimper, s'appuyer ou s'asseoir sur la porte de ce four encastré peut entraîner des blessures graves et peut aussi causer des dommages au four encastré. N’utilisez jamais votre four encastré pour chauffer ou réchauffer la pièce. L’utilisation prolon- gée du four encastré sans ventilation adéquate peut être dangereuse. Il faut couper l’alimentation électrique durant le montage des connexions électriques. À défaut de ce faire il peut en résulter des blessures graves ou la mort.

1. Travaux de menuiserie

Reportez-vous à la gure 1 pour établir quelles sont les dimensions applicables à votre modèle, ainsi que l'espace nécessaire pour recevoir l'appareil. La surface qui supporte l'appareil doit être en contre-plaqué solide ou tout autre matériau du même type. Il faut vous assurer que la surface est de niveau d'un côté à l'autre et de l'avant à l'arrière.

2. Réglage de la hauteur du four encastré

Lorsque requis, ce four peut être ajusté en hauteur avec une entretoise en bois d’une largeur de 2" (5 cm) pour en permettre l’installation dans le découpage existant d’une armoire, si la hauteur du découpage excède la dimension 27

" (70.2 cm) pour un four encastré simple (voir la gure 1). Placez l'entretoise de hauteur appropriée de chaque côté de l'ouverture sous l'appareil.

3. Exigences électriques

Ces appareils doivent être branchés à une alimentation possédant la tension et la fréquence appropriées. Ils doivent être connectés à un circuit dédié correctement mis à la terre et protégé par un disjoncteur ou un fusible. Pour savoir quel disjoncteur ou fusible utiliser avec cet appareil, référez-vous à la plaque signalétique pour connaître la consommation (watts) et avec cette donnée, consultez la table A pour connaître l'ampérage requis du disjoncteur ou du fusible. Observez tous les règlements et les codes locaux applicables.

1. Un câble électrique à 3 ou 4 ls de 120/240 ou

120/208 Volt monophasé, 60 Hz CA est requis sur un circuit séparé muni d’un fusible sur chaque l conducteur (fusible temporisé ou disjoncteur recommandé). NE RELIEZ PAS de fusible au neutre. Il faut tenir compte de l'ajout d'une plaque de cuisson superposée au four encastré. Référez-vous à la plaque signalétique de chaque unité. NOTE: Le calibre des ls et leurs connexions doivent être conformes à la capacité des fusibles et à la capacité nominale de l’appareil, selon le National Electrical Code ANSI/NFPA No. 70, dernière édition, ou selon la norme ACNOR C22,1, Partie 1, du Code canadien de l’électricité et les codes et les règlements locaux. N’utilisez pas de rallonge électrique avec ces appareils. Son utilisation peut causer un feu, un choc électrique ou des blessures corporelles. Si un câble d'alimentation plus long est requis, vous pouvez vous en procurer un de 10' (3 m) en téléphonant au centre de service et en demandant le kit #903056-9010.

2. Il faut brancher l’appareil au panneau de distribution

en utilisant des câbles exibles à gaine métallique ou non métallique. On doit brancher directement à la boîte de jonction le câble gainé exible de l’appareil. Il faut disposer la boîte de jonction tel qu’illustré à la Figure 1 en laissant autant de lâche que possible dans le câble entre la boîte et l’appareil, pour en faciliter le déplacement si l’entretien s’avère nécessaire.

3. Une attache de protection sécuritaire doit retenir le

câble armé exible à la boîte de jonction. Table A Calibre de l'appareil (Watts) 240V Circuit de protection recommandé Calibre de l'appareil (Watts) 208V Circuit de protection recommandé Moins de 4800W 20A Moins de 4100W 20A 4801W - 7200W 30A 4101W - 6200W 30A 7201W - 9600W 40A ou 50A 6201W - 8300W 40A ou 50A 9601W et + 50A 8301W et + 50A19

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

Par temps froid, pour protéger la commande du four, il faut attendre au moins trois (3) heures à la température de la pièce avant de mettre l'appareil sous tension. Ceci évitera toute possibilité d'endommager la commande du four lors de la mise sous tension.

4. Connexions électriques

Le consommateur est responsable et doit communiquer avec un installateur qualié pour s'assurer que l'installation électrique est adéquate et conforme avec le National Electrical Code ANSI/NFPA No. 70-dernière édition, ou avec la norme ACNOR C22.1, partie 1, du code canadien de l'électricité, et les codes et règlements locaux. Risque de choc électrique (Si cet avertissement n'est pas pris en considération, un choc électrique ou des blessures sérieuses peuvent survenir). Cet appareil est muni de ls en cuivre. Si ce dernier est branché à circuit résidentiel en aluminium, n'utilisez que des connecteurs qui sont approuvés pour joindre des ls de cuivre à des ls d'aluminium conformément au National Electrical Code et les codes et règlements locaux. Lors de l’installation des connecteurs munis de vis touchant directement l’acier ou l’aluminium de conduit exible, il ne faut pas serrer celles-ci outre mesure an d’éviter d’endommager le conduit exible. Il ne faut ni plier ni tordre outre mesure un conduit exible de manière à éviter un bris dans la gaine et une exposition des ls ou câbles internes. NE connectez pas le l de mise à la terre à un tuyau d’alimentation de gaz. Ne branchez pas l’appareil au circuit électrique avant qu’il soit mis à la terre correctement, en permanence. Branchez le conducteur de mise à la terre avant de mettre l’appareil sous tension. Figure 2 BOÎTE DE JONCTION À 3 FILS MISE À LA TERRE Câble d'alimentation Fils noirs Connecteur homologué- U.L. (ou ACNOR) Câble de l'appareil Fil dénudé ou vert Fil dénudé Fil blanc Fils rouges Boîte de jonction Risque de choc électrique

• La mise à la terre de cet appareil est obligatoire.

• Ne branchez pas l’appareil au circuit électrique tant qu’il ne sera pas mis à la terre correctement et en permanence.

• Coupez l’alimentation à la boîte de jonction avant de faire les raccords électriques.

• Cet appareil doit être connecté à un circuit permanent électrique, métallique et mis à la terre, ou à un connecteur de mise à la terre qui doit être branché à la borne ou au l de mise à la terre de l’appareil.

• N’utilisez pas un tuyau d’alimentation de gaz pour la mise à la terre de l’appareil. Si vous ne respectez pas toutes les instructions précédentes, un feu, des blessures corporelles ou un choc électrique peuvent en résulter. (Si votre appareil possède un câble muni d'un conducteur blanc neutre.) Cet appareil est fabriqué avec un câble d’alimentation muni d’un l blanc neutre et d’un l de mise à la terre en cuivre branché sur le châssis. Si l'appareil est utilisé, aux États-Unis, dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif où les codes locaux n'autorisent pas la connexion du conducteur de mise à la terre du châssis au neutre ou au Canada, débranchez les ls blanc et vert des autres et utilisez le l de mise à la terre pour mettre à la terre l'appareil conformément aux codes locaux, branchez le conducteur neutre de manière habituelle au circuit neutre voir la gure 3. Si l'appareil doit être branché à un câble à 3 ls (aux États-Unis seulement), où les codes locaux permettent la connexion du l de mise à la terre du châssis au neutre (blanc). Voir la gure 2. ÉLECTRICIEN: Le câble gainé fourni avec cet appareil est homologué par UL pour connexion à des circuits résidentiels de ls de calibre supérieur. La capacité thermique de l'isolant des câbles excède considérablement celle des circuits résidentiels. La transmission du courant électrique maximum permise des ls du câble est en fonction de la capacité thermique de la gaine plutôt que du calibre du l. Si les codes locaux permettent la connexion du l de mise à la terre du châssis au neutre (blanc) (aux États-Unis seulement) (voir gure 2):

1. Coupez l’alimentation à la boîte de jonction.

2. Dans la boîte de jonction:

Raccordez les ls de l'appareil à ceux du circuit électrique tel que montré à la gure 2.20

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

Emplacement de la plaque signalétique des fours encastrés simples Figure 3 - BOÎTE DE JONCTION À 4 FILS

Câble d'alimentationFil blancBoîte de jonctionCâble de l'appareilFil dénudéou vertFil dénudéFil blanc Fils noirsFils rougesConnecteur homologué- U.L. (ou ACNOR)Si l’appareil est utilisé dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif ou si les codes locaux N'AUTORISENT PAS la connexion du conducteur de mise à la terre du châssis au neutre, le châssis de l'appareil NE DOIT PAS être branché au l neutre du câble à 4 ls (voir le gure 3):1. Coupez l’alimentation à la boîte de jonction. 2. Séparez le l blanc du l dénudé en cuivre de mise à la terre du câble d’alimentation de l’appareil.

3. Dans la boîte de jonction:

Raccordez les ls de l'appareil à ceux du circuit électrique tel que montré à la gure 3. Emplacement des numéros de modèle et de série La plaque signalétique est située sur le côté intérieur de la moulure latérale. Pour toute commande de pièces ou demande de renseignement au sujet de votre appareil, assurez- vous d'inclure les numéros de modèle et de série, ainsi que le numéro ou lettre de lot de la plaque signalétique de votre four. Risque de lourde charge

• Soyez 2 personnes ou plus pour installer ou déplacer l'appareil.

• Des blessures ou des dommages à l'appareil peuvent survenir si vous ne suivez pas cette instruction.

• La porte du four peut être enlevée pour faciliter l'installation.Consulter le guide d’utilisation et d’entretien pour voir les instructions de retrait de la porte. 1 Déballez le four encastré et récupérez la moulure inférieure qui est xée sur le dessus du four. 2 Localisez les vis de xation qui se trouvent dans l'enveloppe littérature. 3 Insérez l’appareil dans le découpage de l’armoire. Glissez l’unité vers l’intérieur en laissant un espace de 1½" (3.8 cm) entre le four et le devant de l’armoire (voir gure 4). 4 Tout en glissant l’appareil dans l'armoire, tirez le câble gainé à travers le trou du plancher de l’armoire et vers la boîte de jonction. 5 Poussez l'appareil complètement dans l'armoire.

5. Installation dans l'armoire

Ne soulevez pas ni manipuler l'appareil par la poignée de la porte ou du panneau de commande. IMPORTANT Figure 4 1½" (3.8 cm) dégagement entre l’unité et l’avant de l’élément21

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

Figure 6 Moulure inférieure Vis fournies 6 Installez les vis de xation Le four encastré peut basculer quand la porte est ouverte. Il faut xer l'appareil à l'armoire, à l'aide des vis de xation fournis, pour prévenir le renversement du four et des blessures corporelles. A. Les trous situés sur les moulures latérales peuvent servir de gabarit (voir la gure 5). B. Utilisez les deux vis fournies pour xer l'appareil à l'armoire. Figure 5 - TROUS DES VIS DE FIXATION 7 Installation de la moulure inférieure: La moulure inférieure doit être installée pour que le four fonctionne correctement. N'utilisez PAS le four sans la moulure inférieure correctement installée. N'utilisez pas de bois ou tout autre moulure que celle manufacturée pour l'utilisation avec ce modèle. L'utilisation de l'appareil sans la moulure inférieure correctement installée peut causer des blessures et endommager l'appareil ou les armoires. Les vis pour xer la moulure inférieure sont fournies avec l'appareil. Il est possible de retirer la porte du four pour faciliter l’installation d’une garniture inférieure. A. Placez le dessus de la moulure inférieure par dessus les pattes des moulures latérales de chaque côté du four, sous la porte du four. B. Fixer la moulure en utilisant les vis fournies (voir Figure 6). Risque de basculement Trous de montage du dispositif anti-renverse- ment Pour une installation adéquate du dispositif anti-renverse- ment, reportez-vous aux instructions d'installation fournies avec votre cuisinière. Effectuez une vérification visuelle de la présence des vis du dispositif anti-renversement pour vous assurer qu'il a été installé correctement. Vérifiez l'installation du dispositif en ouvrant la porte du four et en appliquant sur cette dernière une légère pression vers le bas. La cuisinière ne devrait pas basculer vers l'avant.

• Un enfant ou un adulte peut faire basculer la cuisinière et en décéder.

• Installez le dispositif anti-renversement sur la cuisinière et/ou la structure selon les instructions d'installation.

• Assurez-vous d'enclencher de nouveau le dispositif anti-renversement lorsque la cuisinière est déplacée.

• Ne faites pas fonctionner la cuisinière si le dispositif anti-renversement n'est pas en place et enclenché.

• Le non-respect de ces instructions peut causer des blessures fatales ou de graves brûlures aux enfants et aux adultes.22

INSTRUCTIONS D'INSTALLATION POUR FOUR ENCASTRÉ ÉLECTRIQUE

Figure 7 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ SIMPLE SOUS LE COMPTOIR Pour réduire les risques de blessures et pour empêcher le four encastré de basculer. Utilisez les supports de xation pour retenir le four encastré à l'armoire. L'installation typique d'un four encastré électrique sous le comptoir est présentée à la gure 8.

208/240 Volt, boîte de jonction pour le four encastré Utilisez un contre-plaqué de ¾" (1.9 cm) d'épaisseur monté sur deux solives et à égalité avec le coup-de-pied. La base doit pouvoir supporter 150 lbs (68 kg). Découpez une ouverture de 9" X 9" (23 cm X 23 cm), à 2" (5 cm) du côté droite du plancher pour la sortie du câble armé de l'appareil vers la boîte de jonction. Il faut fermer les côtés de l'habitacle par des panneaux de bois pour isoler l'appareil des armoires de chaque côté. 36” Min. (91.4 cm) Min. Approx. 3” (7.5 cm) 5” (12.7 cm) Max.

7. Vérication du fonctionnement

Si votre appareil possède une commande électronique de four. Toutes les fonctions qu'elle contrôle ont été vériées en usine pour leur bon fonctionnement avant que l'appareil soit expédié. Cependant, nous vous suggérons de vérier à nouveau le fonctionnement de la commande électrique. Reportez-vous à votre Manuel d'utilisation et d'entretien pour le réglage du four.

1. Retirer tous les items du four avant de procéder à la

2. Mettre l'appareil sous tension.

3.Vérier les opérations de la commande électronique: Cuisson–Vérier que lorsque le four est en fonction cuisson, l'élément de cuisson chauffe. 20 secondes après avoir programmé le four en mode cuisson, si en ouvrant la porte vous sentez de la chaleur s'échapper du four, c'est qu'il fonctionne. Grillage–L'élément du haut rougit lorsque le four est réglé pour le mode grillage. Avant d'appeler le service d'entretien Réviser la liste de vérications préventives et les instructions d'opération dans votre Manuel d'utilisation et d'entretien. Vous sauverez probablement du temps et de l'argent. La liste contient les incidents ordinaires ne résultant pas de défectuosités dans le matériel ou la fabrication de cet appareil. Pour obtenir notre adresse et notre numéro de téléphone sans frais, référez-vous à votre Manuel d'utilisation et d'entretien.

6. Mise à niveau du four encastré

1. Installez une grille au centre du four supérieur.

2. Déposez un niveau à bulle sur la grille (voir la gure 8).

Prenez 2 lectures en plaçant le niveau en diagonale dans une direction, puis dans l’autre direction. Utilisez des entretoises de bois sous le four encastré pour nive- ler si nécessaire.

3. Si vous avez un four encastré double, répétez les

mêmes étapes dans le four inférieur. Si le niveau à bulle indique que la grille n'est pas à niveau, utilisez des entretoises de bois pour trouver un ajustement adéquat pour les deux fours. Figure 8 NOTE IMPORTANTE Une souferie située dans la partie interne supérieure à l'arrière de l'appareil permet de garder les composantes électriques et électroniques internes froides. Il est donc possible que la souferie continue de fonctionner même après l’arrêt de l’appareil, et ce, jusqu’à ce que les composantes aient refroidi.24
