MODE D'EMPLOI WMC10007AB WHIRLPOOL

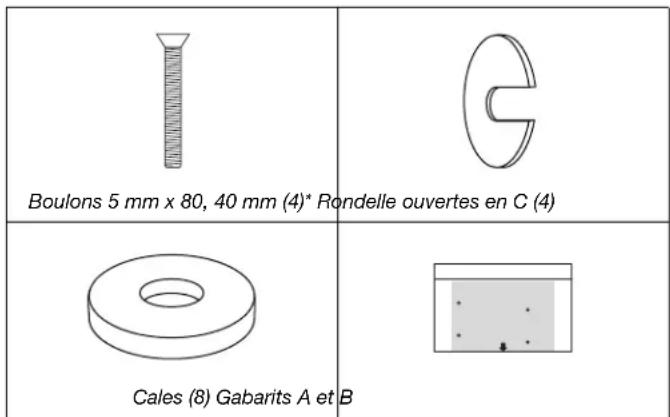

EXIGENCES D'INSTALLATION Outils et pièces Outillage nécessaire Rassembler les outils et pièces nécessaires avant d’entreprendre l’installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous. Pièces fournies (non illustrées à l'échelle) Pour la commande de pièces, voir la section “Pièces de rechange”.*Selon l'épaisseur de l'étagère du placard et/ou la hauteur du prolongement du tasseau/de la moulure du placard, des boulons plus longs que ceux fournis (40 mm) peuvent s'avérer nécessaires. Exigences d’emplacement REMARQUE : Ce four à micro-ondes est prévu pour être installé au-dessus d'un plan de travail. Ne pas l'installer au-dessus d'une source de chaleur, comme une cuisinière ou une table de cuisson. Inspecter l'ouverture où le four à micro-ondes sera installé. Elle doit comporter les caractéristiques suivantes : ■ Profondeur minimale du placard : 12" (30,5 cm). ■ Épaisseur minimale de l'étagère inférieure du placard : 3/16" (5 mm).■ Fixations supportant un poids minimal de 50 lb (22,7 kg), en plus du contenu normal du placard et des éventuels ustensiles accrochés en dessous.■ Prise de courant électrique reliée à la terre à l’intérieur du placard mural. Voir la section “Spécifications électriques”. ■ Pour obtenir une aération adéquate, indispensable au bon fonctionnement du produit, un dégagement d'au moins 2¹⁄₂" (6,4 cm) doit exister entre le four micro-ondes et une éventuelle paroi latérale (ou la paroi d'un meuble) de chaque côté. Dimensions du produit Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions. Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. AVERTISSEMENT DANGER Voici le symbole d’alerte de sécurité.Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres.Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient :■ Mètre ruban■ Crayon■ Ruban adhésif de masquage■ Ciseaux■ Tournevis Phillips n°2■ Perceuse■ Foret de 1/2" (13 mm)■ Foret à bois de 1/2" (13 mm) ou scie emporte-pièces à métaux (en cas d'installation sous un placard métallique)■ Matériau de protection ou carton du four à micro-ondesBoulons 5 mm x 80, 40 mm (4)* Rondelle ouvertes en C (4)Cales (8) Gabarits A et B

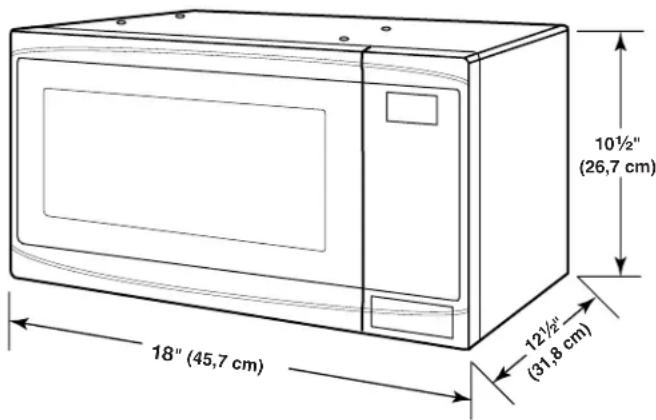

" (45,7 cm)8 Spécifications électriques Observer les dispositions de tous les codes et règlements en vigueur.Nécessaire :■ Une alimentation électrique de 120 volts, 60 Hz, CA seulement, 15 ou 20 ampères, protégée par un fusible ou un disjoncteur.Recommandé :■ Un fusible temporisé ou un disjoncteur temporisé.■ Un circuit distinct exclusif à ce four à micro-ondes. AVERTISSEMENT Risque de choc électriqueBrancher sur une prise à 3 alvéoles reliée à la terre.Ne pas enlever la broche de liaison à la terre.Ne pas utiliser un adaptateur.Ne pas utiliser un câble de rallonge.Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

À LA TERRE CONSERVEZ CES INSTRUCTIONS

Pour tout appareil ménager connecté par un cordon de courant électrique :Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d’un itinéraire direct d’acheminement à la terre. Le four à micro-ondes est doté d’un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT : L’utilisation incorrecte du

dispositif de liaison à la terre peut susciter un risque de choc électrique. L’utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n’est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié.Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un électricien ou un technicien qualifié d’installer une prise de courant à proximité du four à micro-ondes.9

INSTRUCTIONS D’INSTALLATION

Placement du gabarit du placard La surface grisée du gabarit A indique le haut du four à micro- ondes. Vérifier qu'il est centré par rapport à l'espace où sera installé le four à micro-ondes. Installation sous un placard sans cloison

1. Si le placard ne contient pas de cloison, placer le gabarit

(gabarit A) sur l'étagère inférieure du placard, comme illustré au début de cette section.

2. Fixer le gabarit avec du ruban adhésif.

3. Passer à la section “Marquage de l’emplacement/perçage des

trous”. Installation sous un placard avec cloison

1. Si le placard possède une cloison ou si le four à micro-ondes

est installé sous des placards adjacents, découper le gabarit B à partir du gabarit A.

2. Couper le gabarit A en deux parties, à poser de chaque côté

3. Aligner chaque partie du gabarit A pour qu'il affleure l'arête

avant du placard comme illustré.

4. Aligner les axes des trous du gabarit A avec ceux du gabarit B

5. Fixer les parties du gabarit avec du ruban adhésif.

Marquage de l’emplacement/ perçage des trous

1. Repérer le centre des quatre trous à travers le gabarit sur

l'étagère inférieure du placard.

2. Retirer le gabarit.

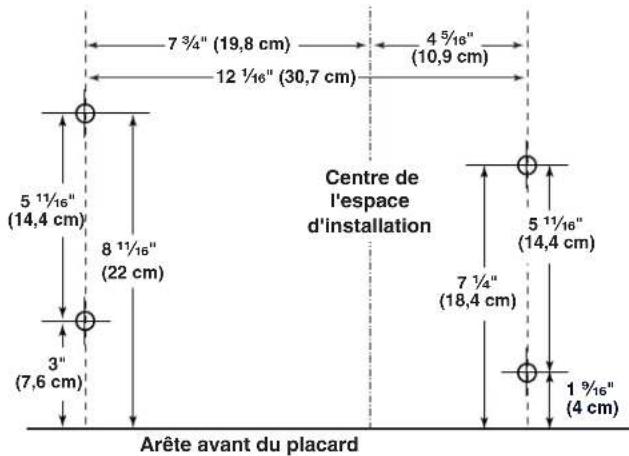

Dimensions relatives aux trous de montage sur le gabarit A :

3. À l'aide d'une perceuse de 1/2", percer quatre trous selon les

centres marqués à l'étape 1.

4. Placer les quatre rondelles ouvertes en C à proximité des

trous dans le placard. A. Gabarit AB. Arête avant du placardA. Gabarit A (en 2 parties)B. Gabarit BC. Axes des trousD. Cloison

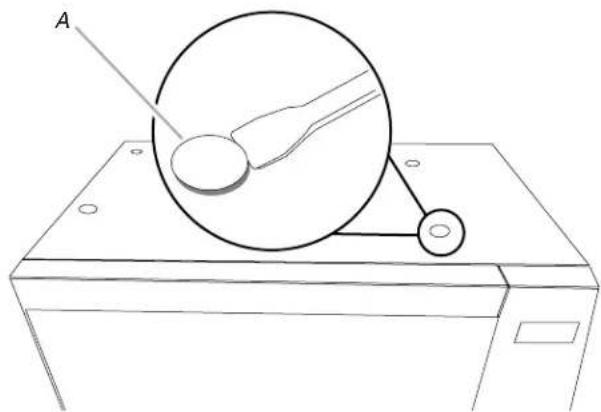

1. Ôter les bouchons des quatre trous de montage sur la paroi

supérieure du four à micro-ondes. Conserver les bouchons si l’on doit poser le four à micro-ondes sur le plan de travail ultérieurement, dans le cadre d'une nouvelle disposition. A. Bouchons (4)

2. Commencer à visser les quatre boulons dans les trous de

montage, de trois ou quatre tours chacun.

3. Si l'arête avant du placard est au même niveau que le bas du

placard (c'est-à-dire si aucun tasseau ou moulure ne se prolonge plus bas que le bas du placard), passer à l'étape 7.

4. Si l'arête avant du placard possède un tasseau ou une

moulure qui se prolonge plus bas que le bas du placard, mesurer la longueur de ce prolongement. Un empilement de cales peut s'avérer nécessaire sur les boulons arrière.

5. Déterminer le nombre de cales nécessaires sur les boulons

6. Placer le nombre de cales approprié sur les boulons arrière.

REMARQUE : Bien qu'il soit possible d'installer seul le four à micro-ondes, il est recommandé de se faire aider pour l'étape suivante.

7. Lever doucement le four à micro-ondes vers le bas du

placard, jusqu'à faire sortir les boulons par les trous percés dans l'étagère inférieure.

8. Glisser la partie évidée de chaque rondelle en C contre

chaque boulon. Ces rondelles vont maintenir le four à micro- ondes le temps de terminer l'installation.

9. Avec précaution, serrer chacun des boulons de manière

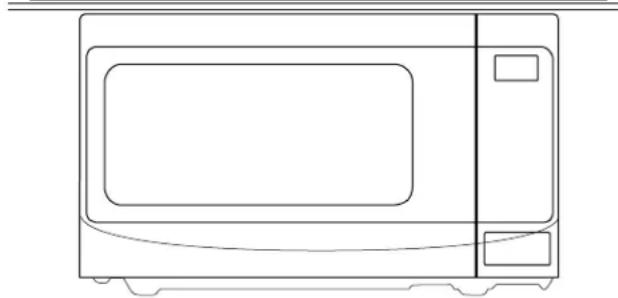

uniforme jusqu'à ce que le four à micro-ondes soit bien fixé et à l'horizontale. Lorsque le montage est correct, la porte du four à micro-ondes dépasse de la face avant du placard. A. PlacardB. Tasseau/moulure de finition Hauteur de tasseau/moulure Nombre de cales Moins de 1/2" (13 mm) 1/2"-3/4" (13-19 mm) 3/4"-1" (19-25 mm) 0, 1 ou 2 2 ou 3 3 ou 4

A. BoulonsB. Rondelles ouvertes en C Placard sans tasseau/moulure Placard avec moulure/tasseau A. BoulonsB. Cales A B A B11 Achever l'installation

1. Brancher le four à micro-ondes sur une prise à trois alvéoles

2. Contrôler le fonctionnement du four à micro-ondes : placer

sur le plateau rotatif 1 tasse (250 mL) d'eau, et programmer une période de cuisson de 1 minute à la puissance maximale (100 %).

3. Si le four à micro-ondes ne fonctionne pas :

■ Déterminer si un fusible est grillé ou si un disjoncteur s'est déclenché. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien. ■ Vérifier que le cordon d'alimentation est correctement branché sur une prise de courant à 3 alvéoles reliée à la terre. ■ Pour l'information relative au dépannage, consulter le Guide d’utilisation et d’entretien. L'installation est maintenant terminée. Conserver les Instructions d'installation pour une éventuelle réutilisation future. AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.W 10482078A
