Aurora - Poêle Cola - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à granulés de bois
Marque	Cola
Modèle	Aurora
Dimensions (H x L x P)	994 x 622 x 501 mm
Poids	85 kg
Alimentation électrique	230 V - 50 Hz - 2 A
Puissance thermique nominale	9,29 kW
Puissance thermique réduite	2,58 kW
Rendement thermique	89,26 - 95,66 %
Consommation horaire de granulés	2,20 - 0,57 kg/h
Capacité du réservoir à granulés	20 kg
Diamètre d'évacuation des fumées	80 mm
Diamètre de l'aspiration d'air comburant	50 mm
Distances minimales de sécurité (arrière / côtés / sol)	200 mm / 300 mm / 0 mm
Combustible autorisé	Granulés de bois norme UNI EN14961-2 classe A1
Fonctions principales	Allumage automatique, programmation hebdomadaire, télécommande, mode veille, mode ECO
Dispositifs de sécurité	Vacuostat, thermostat de sécurité, protection surtension, sécurité retour de flamme
Nettoyage courant	Brasier : tous les jours ; cendrier : 2-3 jours ; vitre : selon besoin ; conduit : 1 an
Entretien extraordinaire	Toutes les 1800 heures par un centre agréé
Accessoires fournis	Câble d'alimentation, télécommande, clé de porte, manuel
Température maximale des fumées	182,2 °C (nominal) / 80,2 °C (réduit)

FOIRE AUX QUESTIONS - Aurora Cola

Quel type de granulés utiliser avec le poêle Aurora ?

Utilisez exclusivement des granulés de bois conformes à la norme UNI EN14961-2 classe A1, avec un diamètre de 6 mm et un taux de cendres inférieur à 1,5 %.

Comment allumer le poêle ?

Assurez-vous que le réservoir contient des granulés, que le brasier est propre et en place, puis appuyez sur la touche P4 pendant quelques secondes. L'allumage est automatique.

Que faire en cas d'alarme 'AL 8 ABSENCE DÉPRESSION' ?

Vérifiez la propreté de la chambre de combustion et du conduit de fumée, assurez-vous que la porte du foyer est bien fermée et que les clapets anti-explosion ne sont pas ouverts. Si le problème persiste, contactez un technicien.

Comment régler la température ambiante ?

Appuyez sur la touche P1, puis utilisez P1 et P2 pour définir le point de consigne entre 7 °C et 40 °C.

Le poêle peut-il fonctionner en cas de coupure de courant ?

En cas de micro-coupure, le poêle se rallume automatiquement. Une coupure prolongée entraîne l'arrêt ; attendez que l'appareil refroidisse avant de le redémarrer.

Comment nettoyer la vitre du poêle ?

Utilisez un chiffon humide et un détergent non abrasif. Veillez à nettoyer également les fentes d'aération autour de la vitre pour éviter l'accumulation de poussière.

Quelle est la capacité du réservoir à granulés ?

Le réservoir peut contenir jusqu'à 20 kg de granulés, ce qui permet une autonomie variable selon la puissance de fonctionnement.

Comment utiliser la télécommande ?

La télécommande infrarouge doit être pointée vers le tableau de commande. Elle permet les mêmes fonctions que le panneau. Remplacez la pile CR2025 si nécessaire.

Que signifie le message 'ÉCHÉANCE ENTRETIEN' ?

Ce message s'affiche après 1800 heures de fonctionnement. Il indique qu'un entretien extraordinaire par un professionnel agréé est nécessaire, incluant un nettoyage complet.

Peut-on installer le poêle dans une chambre à coucher ?

Non, l'installation est interdite dans les chambres à coucher, salles de bain ou locaux abritant un autre appareil de chauffage sans amenée d'air indépendante.

MODE D'EMPLOI Aurora Cola

Stufa a pellet mod - Pellet stove model - Poèle à granulés mod. Pelletofen Modell - Estufa de pellets mod.

AURORA

Lire attentivement les instructions avant d'installer, d'utiliser et d'entretenir le poèle.

Le manuel fait partie intégrante de l'appareil.

La société COLA garantit ses produits selon les normes actuelles en vigueur, à l'exception des parties qui sont soumises à une usure normale. Pour les conditions de garantie, s'adresser à l'importateur ou au représentant autorisé qui pourrait accorder une extension de la durée contractuelle constructeur sous sa propre responsabilité. La garantie déchoit automatiquement et de plein droit pour tous les dommages, ruptures ou incidents causés par l'inobservation ou l'inapplication des instructions continues le present manuel.

DE 74-96

Standard CEI EN 55014-2 :

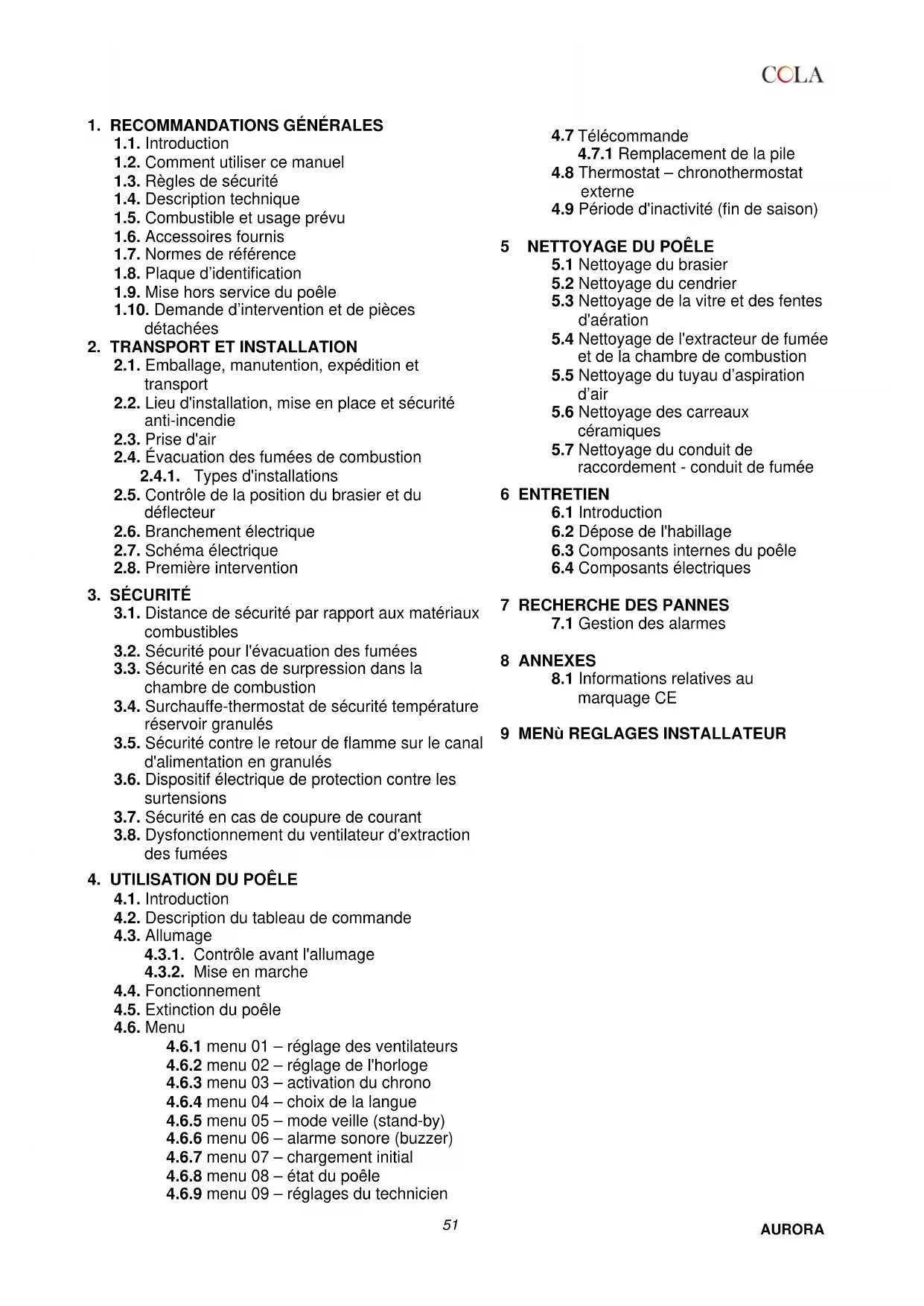

1.1. Introduction
1.2. Comment utiliser ce manuel
1.3. Regles de sécurité
1.4.Description technique
1.5. Combustible et usage prévu
1.6. Accessoires fournis
1.7.Normes de reference
1.8. Plaque d'identification
1.9. Mise hors service du poèle
1.10. Demande d'intervention et de pieces détachées

2. TRANSPORT ET INSTALLATION

2.1. Emballage, manutention, expulsion et transport

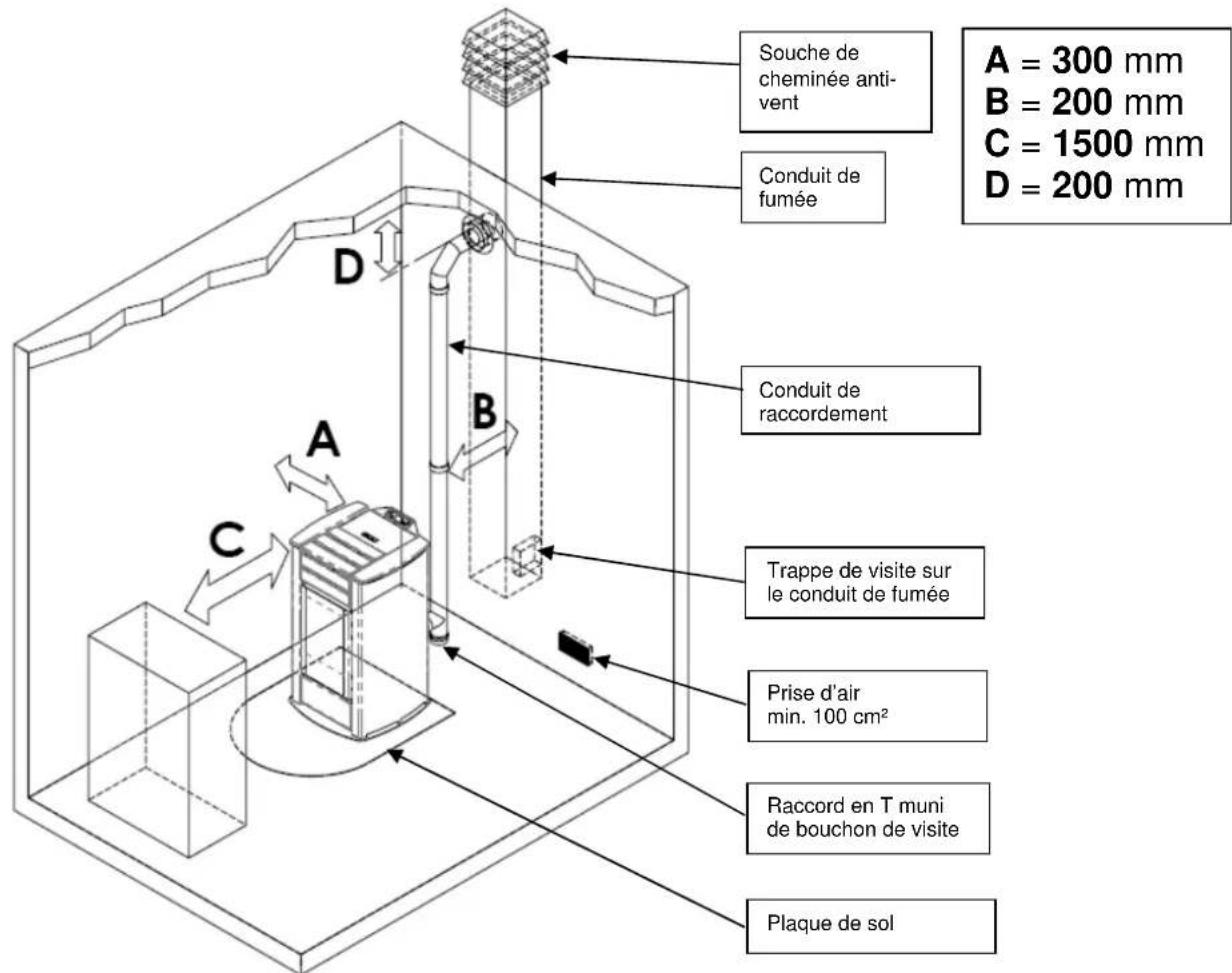

2.2. Lieu d'installation, mise en place et sécurité anti-incendie
2.3. Prise d'air

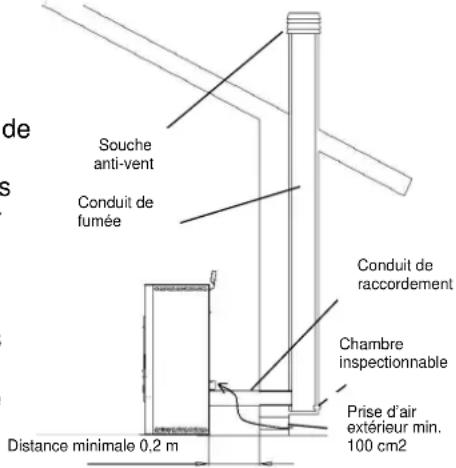

2.4. Evacuation des fumées de combustion 2.4.1. Types d'installations
2.5. Contrôle de la position du brasier et du déflecteur
2.6. Branchement électrique

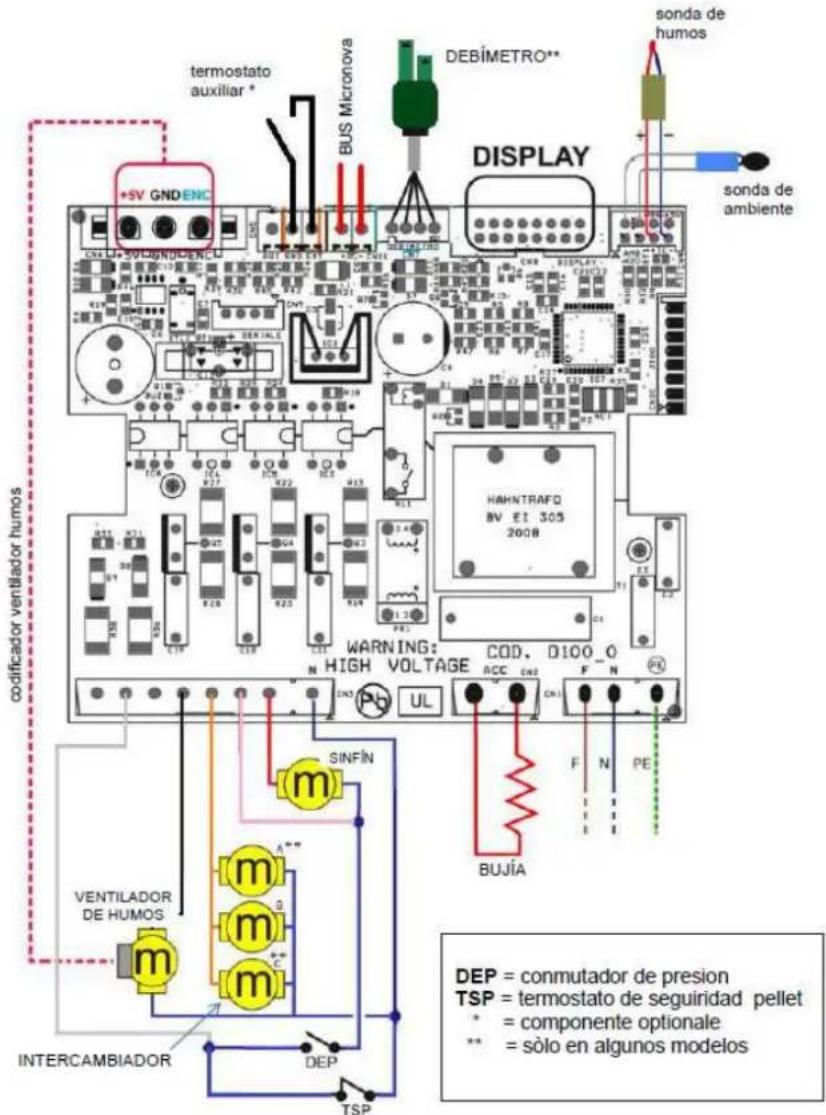

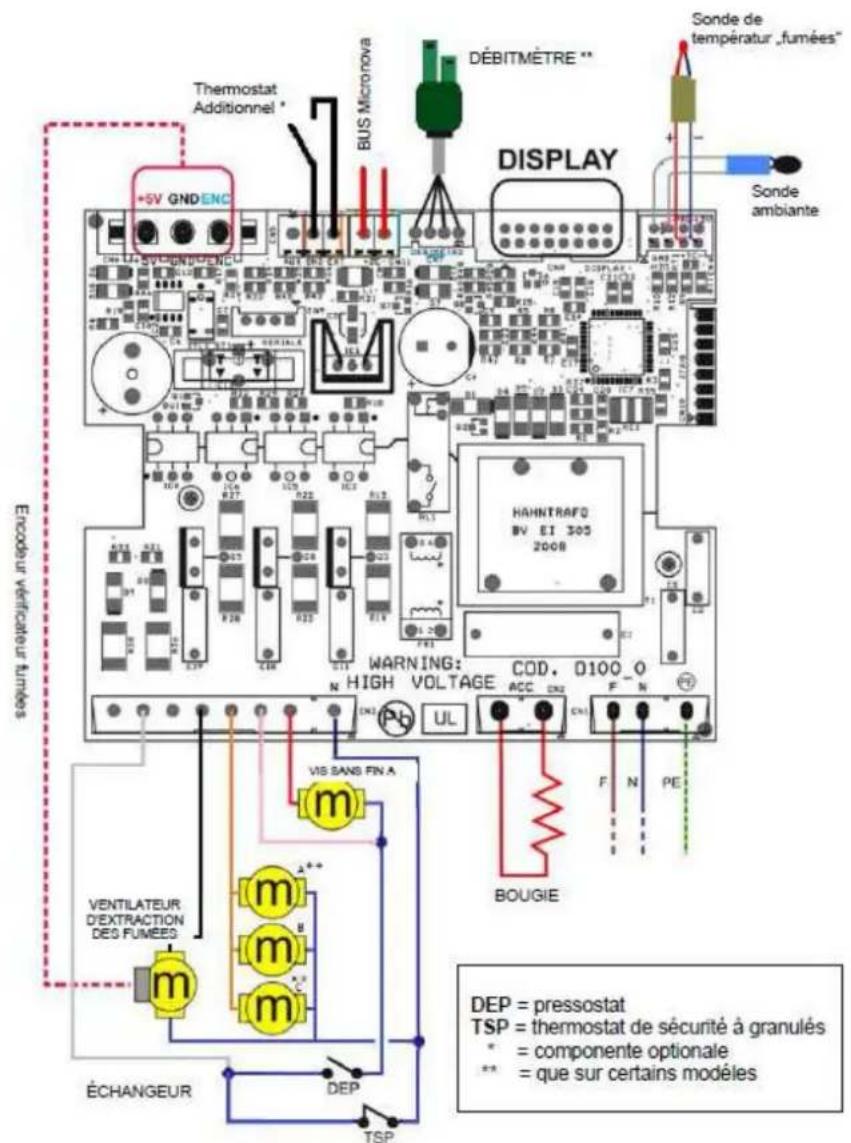

2.7. Schéma électrique
2.8. Première intervention

3. SECURITE

3.1. Distance de sécurité par rapport aux matériaux combustibles
3.2. Sécurité pour l'évacuation des fumées
3.3. Sécurité en cas de surpression dans la chambre de combustion
3.4. Surchauffe-thermostat de sécurité température réservoir granulés
3.5. Sécurité contre le retour de flamme sur le canal d'alimentation en granulés
3.6. Dispositif électrique de protection contre les surftensions
3.7. Sécurité en cas de coupure de courant
3.8. Dysfonctionnement du ventilateur d'extraction des fumées

4. UTILISATION DU POÉLE

4.1. Introduction
4.2.Description du tableau de commande
4.3. Allumage

4.3.1. Contrôle avant l'allumage
4.3.2. Mise en marche

4.4. Fonctionnement
4.5. Extinction du poèle
4.6. Menu

4.6.1 menu 01 - réglage des ventilateurs
4.6.2 menu 02 - réglage de l'horloge
4.6.3 menu 03 - activation du chrono
4.6.4 menu 04 -CHOIX de la langue
4.6.5 menu 05 - mode veille (stand-by)
4.6.6 menu 06 - alarme sonore (buzzer)
4.6.7 menu 07 - charge mnt initial
4.6.8 menu 08 - état du poèle
4.6.9 menu 09 - réglages du technicien

4.7 Telecommande

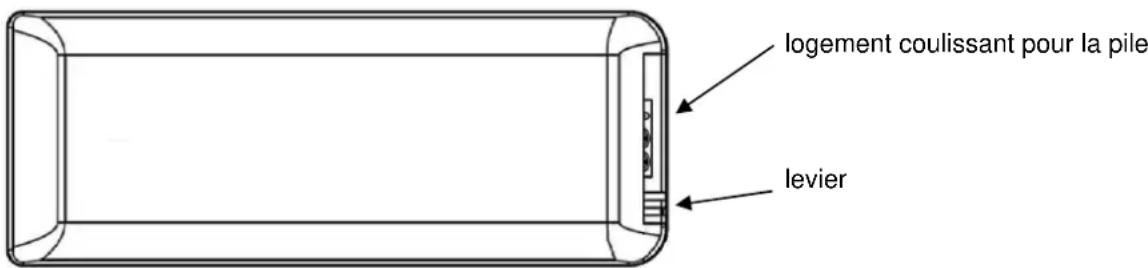

4.7.1 Remplacement de la pile
4.8 Thermostat - chronothermostat externe
4.9 Période d'inactivité (fin de saison)

5 NETTOYAGE DU POÉLE

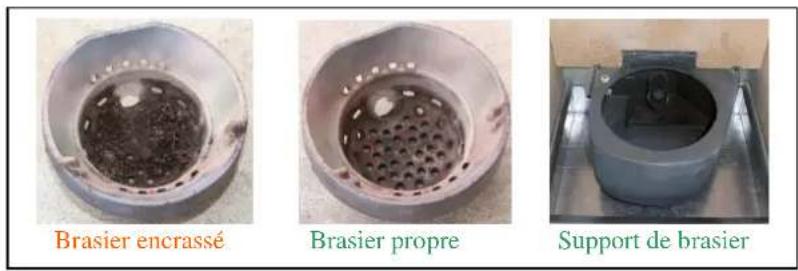

5.1 Nettoyage du brasier
5.2 Nettoyage du cendrier
5.3 Nettoyage de la vitre et des fentes d'aération

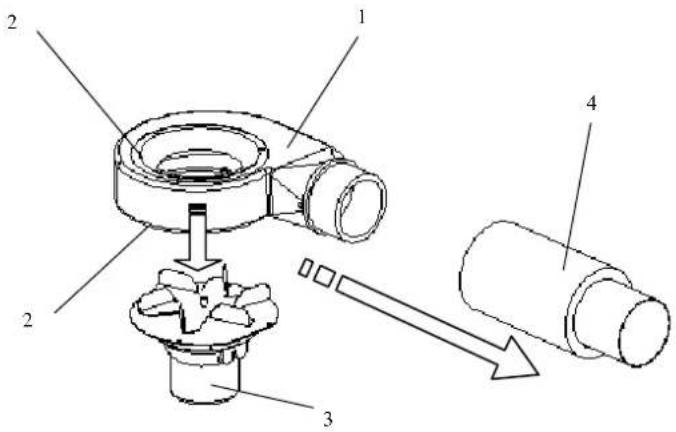

5.4 Nettoyage de l'extracteur de fumée et de la chambre de combustion
5.5 Nettoyage du tuyau d'aspiration d'air
5.6 Nettoyage des carreaux céramiques
5.7 Nettoyage du conduit de raccordement - conduit de fumée

6 ENTRETIEN

6.1 Introduction

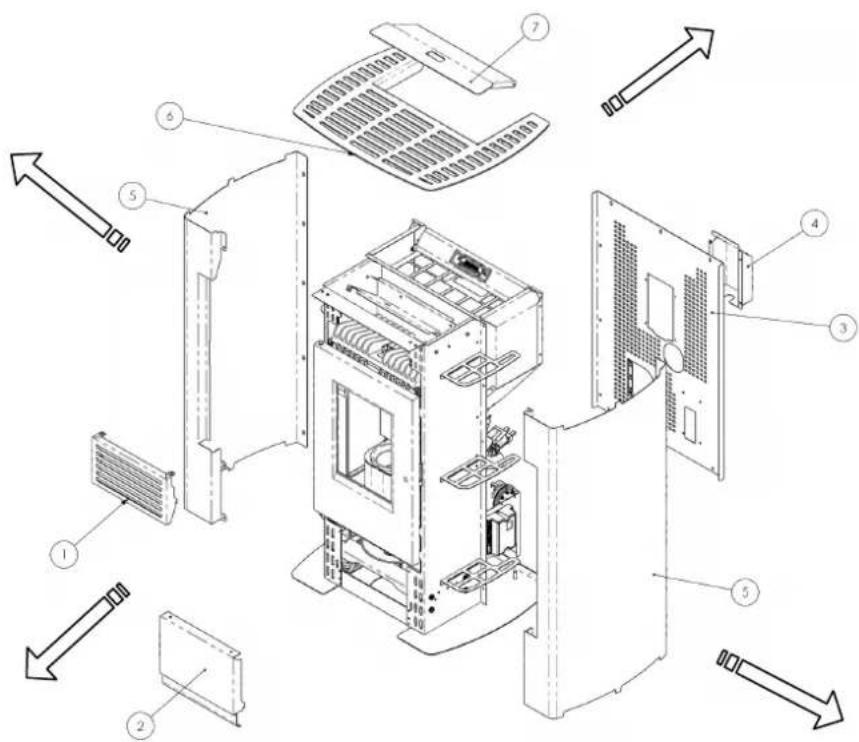

6.2 Dépose de l'habillage
6.3 Composants internes du poèle
6.4 Composants électriques

7 RECHERCHE DES PANNES

7.1 Gestion des alarmes

8 ANNEXES

8.1 Informations relatives au marquage CE

9 MENU REGLAGES INSTALLATEUR

1 RECOMMANDATIONS GÉNÉRALES

1.1 Introduction

Cher Client!

Nous you remercions de la confiance que you nous avez accorded en achetant ce produit. Nous you invitons a dire et a suivre attentivement les conseils fournis par ce manuel d'installation, d'utilisation et d'entretien pour exploiter au moins les qualités de cet appeareil.

Tous les documents concernant les certifications ou les déclarations de l'appareil, notamment la déclaration CE de conformité et la déclaration des performances, peuvent être consultés sur le site web de la marque commerciale d'appartenance.

1.2 Comment utiliser ce manuel

La société COLA s.r.l. se reserve d'apporter des modifications techniques ou esthétiques à ses produits à n'importer quel moment et sans préavis.

Les opérations d'installation, d'utilisation et d'entretien du poèle doivent satisfaire les exigences de ce manuel, des normes européennes, nationales et locales.

Toutes les configurations, les dessins, les mesures et les schémas sont fournis à titre d'exemple.

Ce manuel constitue une partie intégrante et essentielle du produit; si l'appareil doit être vendu ou transféré à un autre propriété ou s'il doit être installé à un autre endroit, s'assurer que le manuel accompagne l'appareil afin qu'il puisse être consulté ultérieurement à tout moment.

En cas de perte ou de déterioration de ce manuel, demander une copie de celui-ci au centre d'assistance technique autorisé afin qu'il reste toujours avec l'appareil.

!	Ce symbole indique la présence d'un message important auquel préter une attention particulière car la non observation des instructions peut entraîner de sérieux dommages au poège et aux personnes
	Une information nécessitant une attention particulière est mise en évidence par un texte écrit en «caractères gras».

1.3 Regles de sécurité

Lire attentivement ce manuel avant I'installation, l'utilisation et I'entretien du poèle
Pour l'installation, le branchement électrique, la mise à l'essai et l'entretien, vous adresser à un technicien qualifié et/ou/agréé.
Raccorder le poèle au conduit de fumée à l'aide d'un terminal qui puisse être inspecté ; le raccordement à plusieurs apparèils peut se faire uniquement dans le respect des normes locales et autorisé par l'organisme de contrôle du conduit de fumée.
Raccorder le poèle, de l'extérieur à la bouche d'aspiration, à l'aide d'un tuyau ou d'une prise d'air.
- Raccorder le poèle à une prise de courant homologuée de 230 V- 50 Hz.
Vérifier que l'installation électrique et les prises soient en mesure de supporter l'absorption maximum de l'appareil figurant sur l'étiquette et sur le manuel.
Avant de proceder aux operations d'entretien, débrancher le poèle et attendre qu'il soit froid.
- Ne pas utiliser de liquides ou substance inflammables pour allumer le poèle ou raviver la flamme : l'embrasement des granulés se fait automatiquement lorsque le poèle est allumé.
Le poèle doit être alimenté exclusivement par des granulés dont les caractéristiques sont décrites dans ce manuel.
- Le poèle à granulés ne doit pas être utilisé comme incinérateur.
- Ne jamais obstruer les bouches d'entrée de l'air comburant et de sortie des fumées.
- Il est absolument interdit de manipuler des substances facilement inflammables ou explosives à proximé du poèle pendant son fonctionnement.
- Ne pas déposer ou modifier la grille de protection du réservoir à granulés et, d'une manière générale, les dispositifs de sécurité.
- Eviter le fonctionnement du poèle avec la porte du foyer ouverte et/ou la vitre en mauvais état ou brisée.
Pendant le fonctionnement, la chaleur dégagée par la combustion des granulés surchauffe les surfaces extérieures du poèle telles que la porte du foyer, la poignée et le tuyau d'évacuation des fumées. Éviter donc d'entrée en contact avec ces parties sans porter des protections adéquates.
Toujours tenir a une distance de securite suffisante tous les objets sensibles à la chaleur et/ou inflammables.
- Nettoyer régulierement le foyer à chaque allumage ou chargement de granulés.
Faire nettoyer regulierement le conduit et les deflecteurs de fumee a l'intérieur de la chambre de combustion par un technicien qualifie.
- Eviter la formation de fumée ou d'imbrûés pendant l'allumage et/ou le fonctionnement normal, l'accumulation excessive de granulés imbrûés dans le brasier doit être retiree manuellement avant tout allumage.
- Informer les enfants et les visiteurs des dangere décrits ci-dessus.
En cas d'anomalie de fonctionnement, le poèle peut etre rallumé seulement apres avoir rétabli la cause de l'inconvénient.
Toute modification ou adaptation non prévue et/ou tout remplacement non autorisé de pieces non originales du poèle peut représenter un danger pour les personnes et dégage le constructeur de toute responsabilité civile et PENALE.
- N'utiliser que des pieces de rechange d'origine.

La société Cola s.r.l. decline toute responsabilité pour les inconveniens, les ruptures ou les accidents causés par l'inobservation ou l'inapplication des indications containues dans ce manuel.

Le poèle fonctionne exclusivement à granulés et propage une chaleur saine et rassurante dans la pièce. Les systèmes de contrôle automatiques dont il est pourvu assurent un rendement thermique optimal et une combustion complete. Des systèmes de sécurité garantissant des conditions de sécurité pour l'utilisateur et la fiabilité des composants du poèle.

Si le poèle est installé conformément aux textes réglementaires et règes de l'art en vigueur, il fonctionnera dans n'importe quelles conditions climatiques extérieures, mêmes critiques (vent fort, gel, etc.), car les systèmes de sécurité dont il est équipé arrêtent son fonctionnement (extinction).

Le poèle à bois mod. AURORA, d'une puissance nominale de 9,29 kW, peutCHAuffer un volume total de 265 m3, en considérant le coefficient de besoin en énergie de l'édifice équivalent à 35 W/m3, ce dernier pouvant varier en fonction de l'isoation, du type et de la zone climatique qui sont les facteurs importants pour lechiox correct de l'appareil.

Type Type		Appareils de chauffage domestique, sans eau, noums de granulés de bois Residential space heating appliance without water fired by wood pellets
Marque de commerce Trademark		COLA
Modèle - Code Model - Code		AURORA - LA22K00Y
Carburant** Fuel		Granules de bois / Wood pellet UNI EN14961-2 classe A1
Distance min des matériaux inflammables: Amérique - Droite / Gauche - Étage Minimum distance from combustible materials Rear-Right/left side-floor	mm	200 - 300 - 0
Puisance thermique introduit* Heating input	kW	10,41 - 2,7
Puisance thermique utile* Water heating output	kW	9,29 - 2,58
Puisance thermique de production H2O Potenza termica all'acqua	kW	-
Puisance thermique pour réchauffer l'air Potenza termica all'ana	kW	-
Rendement thermique* Efficiency	%	89,26 -95,66
Consommation horarie*** Fuel consumption	kg/h	2,20 - 0,57
Emissions CO à 13% O2*	%	0,01 - 0,02
Emission CO at reference 13% O2	mg/m3	110,4 - 210,2
Emissions CnHm à 13% O2*	mg/m3	4,5 - 8,6
Emission CnHm at reference 13% O2	mg/m3	131,8 - 97,7
Emissions NOx à 13% O2*	mg/m3	6,1 - /
Emission NOx at reference 13% O2	mg/m3	7,99 - /
Emissions de poussières PP à 13% O2*	mg/m3	-
Emission dust PP at reference 13% O2	mg/m3	-
Totale des émissions de particules PPBT à 13% O2*	mg/m3	-
Total dust emission PPBT at ref. 13% O2	mg/m3	-
Température max de l'eau reglable Set max temp.	°C	-
Pression max acqua d'utilisation Max working pressure	bar	-
Capacité de la chamde de combustion Heating chambre capacity	I	-
Capacité du réservoir à granulés Pellet stove capacity	kg	20
Perte de charge sur le coté ΔT 10K Water resistance ΔT 10K	%	-
Perte de charge sur le coté ΔT 20K Water resistance ΔT 20K	%	-
Température de fumee* Fume outlet temperature	°C	182,2 - 80,2
Débit gaz de combustion* Flue gas flow	g/s	6,5 - 2,2
Tirage fumée min-max Draught min-max	Pa (mbar)	10 - 14 0,10 - 0,14
Tuyau d'évacuation des fumees rume Outlet pipe	mm	80
Alimentation électrique Electrical power		230V - 50Hz - 2A
Consommation电量 Rated input power	W	Alumage/Start 420 - Pnom 120
Dimensions H x L x P Dimensions H x L x P	mm	994 x 622 x 501
Poids Weight	kg	85

• à puissance nominale et de faible puissance / Nominal output and Reduced output
  La consommation de granules peut varier selon le type de pellet utilise / Pellet consumption can vary according to the type of pellets used.

Legende:

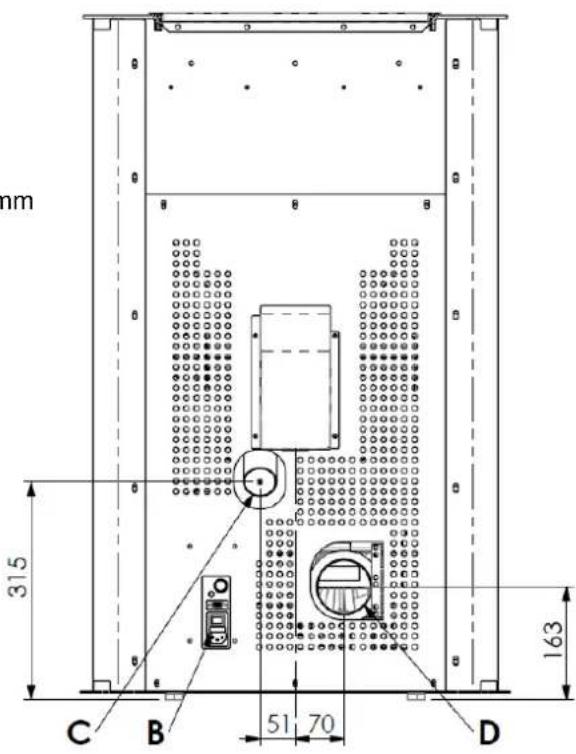

A - Grilles de passage d'air
B - Connexion du cable electrique
C - Aspiration d'air comburant diam. 50 mm
D - Raccordement tuyau d'évacuation des fumées, d 80 mm
E - Couvercle de réservoir à granulés

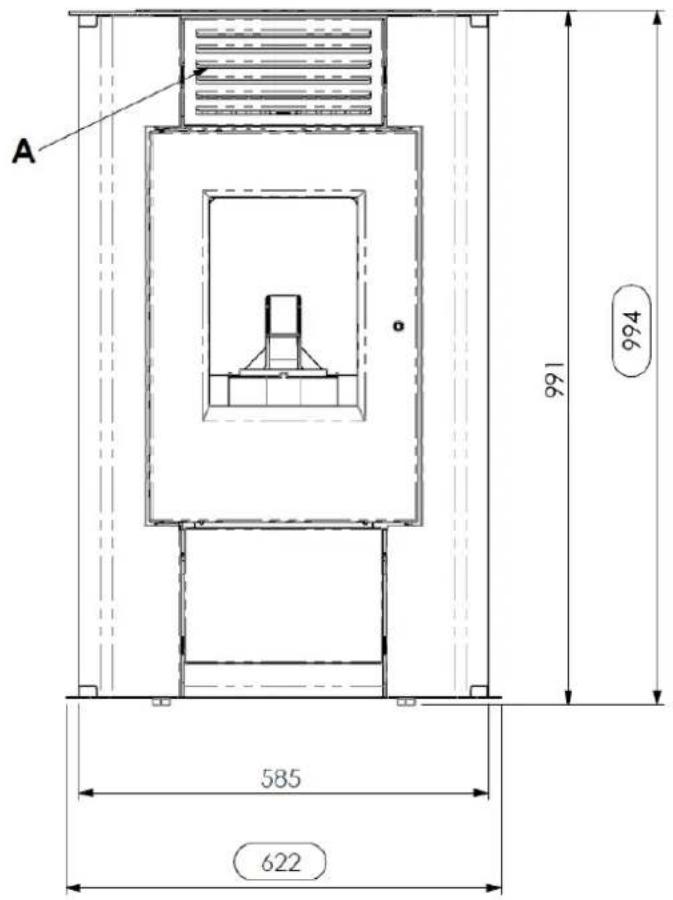

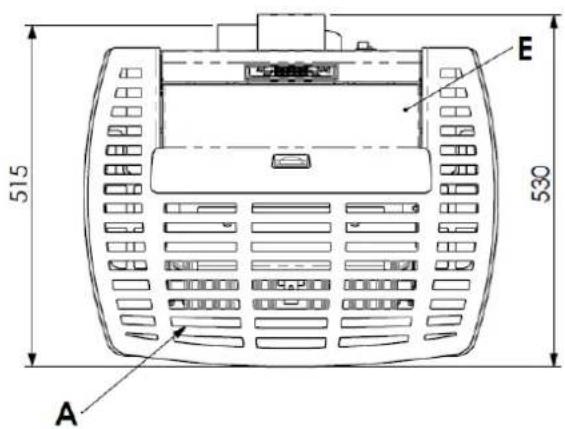

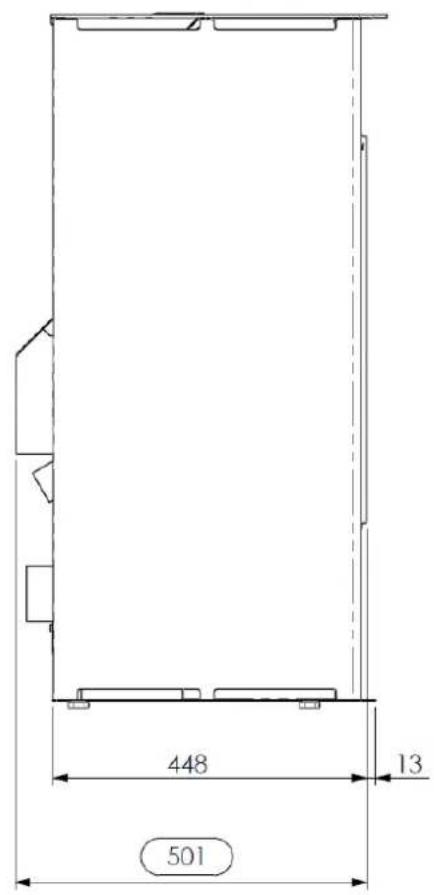

Dimensions du poèle à granulés AURORA

1.5 Combustible et usage prévu

Les poëles à granulés fonctionnent exclusivement avec des granulés (pastilles) d'essences de bois différentes, conformément à la norme DIN plus 51731 ou UNI CEN/TS 14961 ou Ö-Norm M 7135, ayant les caractéristiques suivantes :

Pouvoir calorifique :	min. 4,8 kWh/kg (4180 kcal/kg)
Densité : 680-720 kg/m3
Humidité : max. 10% de son poids
Diamètre : 6 +0,5 mm
Taux de cendres : max.	1,5% de son poids
Longueur : min. 6 mm - max. 30 mm
Composition :	100% bois nonTraits de l'industrie du bois ou post-consommation sans adjonction de substances liantes et sans écorce conforme aux normes en vigueur
-Conditionnement : dans des sacs en matière compatible avec l'environnement ou biodégradable ou en papier

Le réservoir à granulés se trouve à l'arrière du poèle. Le couvercle du réservoir est place dans la partie supérieure du poèle et le chargement se fait manuellement uniquement poèle éteint en faisant attention à ne pas faire sortir le sac de granulés.

L'utilisation de granulés de bois ayant des caractéristiques différentes de celles des granulés utilisés pour le test lors du premier allumage implique un nouvel ajustement des paramétres de chargement des granulés dans le poèle. Noter que cette intervention n'est pas couverte par la garantie.

• Les granulés doivent être stockés dans un lieu sec et protégé contre l'humidité.
  -En vue d'un fonctionnement efficace et régulier du poèle, il n'est pas possible de charger manuellement les granulés ou d'autres combustibles dans le foyer.
  -Éviter le chargement de combustibles non conformes dans le réservoir.
  -Éviter le chargement de corps étrangers, tels que réciPIents, boites, sachets, metaux etc., dans le réservoir.

L'utilisation de granulés de qualité médiocre et non conforme déteriore et compromet le bon fonctionnement du poèle, ce qui entraine l'annulation de la garantie et dégage le constructeur de toute responsabilité.

1.6 Accessoires fournis

La furniture comprehend :

cable d'alimentation electrolyque ;

manuel d'installation, utilisation et entretien ;

clé d'ouverture - de fermeture porte de foyer télécommande.

1.7 Normes de reference

Norme UNI 10683:2012 :

Norme UNI EN14785:2006 :

elle fixe les exigences essentielles concernant l'installation des générateurs de chaleur à bois ou à d'autres biocombustibles solides ;

elle fixe les exigences essentielles relatives à la conception, à la fabrication, à la sécurité, aux performances (rendement et émissions), aux instructions et aux marquages, ainsi qu'aux méthodes d'essai correspondantes pour les essais de type d'appareils fonctionnant aux granulés de bois ;

Norme CEI EN 60335-1 : Appareils electrodomestiques et analogues - Sécurité - Partie 1 ;

Norme CEI EN 60335-2-102 : Appareils electrodomestiques et analogues - Sécurité - Partie 2 ;

Norme CEI EN 55014-1: Compatibilité electromagnétique - Exigences pour les appareils

électrodomestiques, outillages électriques et apparils analogues - Partie 1 : Émission ;

Norme CEI EN 55014-2 : Compatibleité electromagnétique - Exigences pour les apparèils

électrodomestiques, outillages électriques et apparéils analogues - Partie 2 : Immunité ; Norme famille de produits ;

Norme CEI EN 61000-3-2 : Limites pour les émissions de courant harmonique ( courant appelé par les

Limitation des variations de tension, des fluctuations de tension et du papillotement dans les reseaux publics d'alimentationasse tension, pour les matériels ayant un courant assigné inférieur ou égal à 16 A par phase et non soumis à un raccordement conditionnel ;

1. Norme CEI EN 61000-3-3 : Limitation des variations de tension, des

Méthodes de mesure des champs electromagnétiques des apparils électrodomestiques et similaires en relation avec l'exposition humaine.

Normes DIN plus 51731 - UNI CEN/TS 14961 - Ö-Norm M 7135 : Normes relatives aux specifications et à la

classification des granulés de bois.

1.8 Plaque d'identification

La plaque d'identification est fixée sur le dessous de couvercle du réservoir à granulés ou à l'arrière du poèle. Sur la plaque d'identification sont portées toutes les caractéristiques du poèle, y compris les coordonnées du fabricant, le numéro de série (ou de fabrication), le marquage CE, le laboratoire d'essai et le numéro de referencia de la déclaration des performances.

1.9 Mise hors service du poèle

A partir du moment où le poèle n'est définitivement plus utilisé, débrancher l'alimentation électrique et vider complètement le réservoir à granulés. Pour procéder à l'évacuation du poèle, il est nécessaire de prévoir un emballage solide et adapté. Il faut ensuite contacter les organismes locaux afin de connaître les règles et normes en vigueur pour l'évacuation du matériel, ou restituer au revendeur du nouveau produit similaire, l'appareil usageé.

1.10 Demande d'intervention et de pieces détachées

Pour toute commande d'intervention et/ou de pieces détaches, contacter son revendeur, le revendeur de zone ou le centre d'assistance/agree le plus proche, en précisant toujours : modele du poèle, numéro de série, date d'achat, liste des pieces de rechange, les anomalies de fonctionnement constatées.

• Les interventions sur les composants doivent etre effectuees par un personnel agree et/ou qualifie.
  -Avant de proceder aux operations, s'assurer que toutes les connexions electrolytes sont débranchées et que le poèle est froid.
• N'utiliser que des pieces de rechange d'origine.

2 TRANSPORT ET INSTALLATION

Le poèle peut être soulevé à l'aide d'un chariot élévateur en introduisant les fourches d'une longueur adéquate aux endroits prévus à cet effet sur la palette en bois. S'assurer que la capacité des appareils utilisés pour le levage et le transport est suffisante pour supporter le poids du poèle indiqué sur la plaque d'identification et dans ce manuel.

Éviter de passer dans des zones où la chute de la charge pourrait représenter un danger.

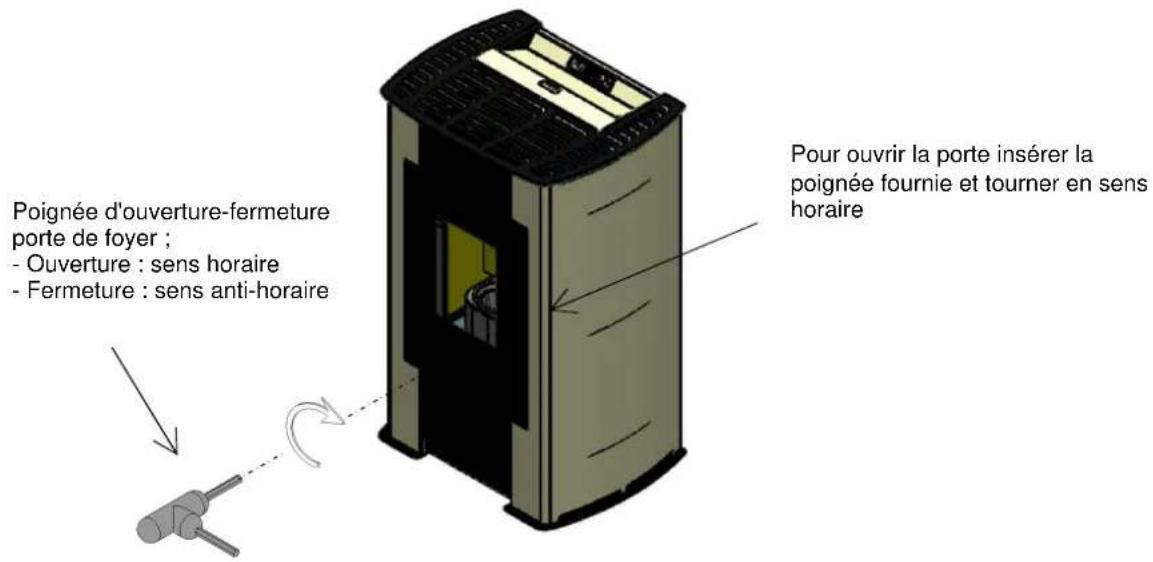

Ouvrir l'emballage, restirer le poèle de la palette et le poser à l'endetroit choisi en veillant à sa conformité avec la commande.

Il est recommandé de poser delicatement le poèle au sol pour éviter tout chocol eventuel, et de l'installer dans la zone prévue ; s'assurer également que le plancher est assez solide pour supporter le poids du poèle ; dans le cas contraire, consulter un technicien spécialisé.

L'élimination ou le recyclage de l'emballage est à la charge de l'utilisateur final en conformité avec la réglementation locale en vigueur.

2.2 Lieu d'installation, mise en place et sécurité anti-incendie

La pièce dans laquelle le poèle est installé doit être suffisamment aérée pour assurer une bonne évacuation en cas de fuite eventuelle de fumée de combustion.

L'appareil peut fonctionner dans une habitation ayant une température minimum de 0^ .

Pour éviter tout risque d'incendie, protéger les structures autour du poële de la chaleur.

Une plaque de sol en acier ou en verre trempe doit etre prevue pour proteger les parquets ou autres planchers en
matiere inflammable (moquette, linoluum, etc.) et doit respecter les distances reglementaires autour du poele.

Si le conduit de fumée doit traverser des plafonds ou des poutres de bois ou de tout autre matière combustible, celui-ci doit être dûment isolé selon la réglementation encadrant l'installation du poèle à granulés.

La distance minimale de sécurité devant le poèle pour les objets inflammables est de 1,5 m. Les distances minimales de sécurité par rapport aux matériaux combustibles doivent correspondre à l'écart au feu indiqué dans le tableau ci-après :

Chaque installation doit prévoir un espace technique facilement accessible pour effectuer les opérations d'entretien périodiques.

Le poèle est doté de 4 pieds régables pour facilititer sa mise en place sur des sols irréguliers. Pour régler la hauteur du pied, incliner le poèle et tourner le pied jusqu'à obtenir la juste hauteur.

Le poèle est fourni avec une sonde d'ambiance fixée par un collier sur la paroi arrêté du poèle.

Nous conseillons son deplacement afin d'améliorer lecture de la température ambiente. La longueur du cable de la sonde, permet de la déplacer et de la positionner plus haut.

Pour optimiser la lecture de la température ambiente, nous conseillons l'installation d'un thermostat ou apparéil d'ambiance - cf. paragraphe 4.8.

Il est interdit d'installer le poèle dans les chambres à coucher, les salles de bain et, d'une manière générale, dans des locaux où est déjà installé un autre apparil de chauffage sans une amende d'air independante.

En cas d'installation du poèle sur un parquet (moquette ou linoleum), prévoir une plaque de sol conformément aux prescriptions du DTU en vigueur.

Il est toujours conseillé d'installer des équipements anti-incendie appropriés.

Il est interdit d'installer le poèle dans des ambiances explosives.

2.3 Prise d'air

Le raccordement d'aspiration ou la prise d'air du poèle se trouve à l'arrière de celui-ci et a une section circulaire de 50 mm de diamètre.

La quantité d'air qui doit affluer dans le local d'installation du poèle doit être au moins égale au début d'air nécessaire à la combustion; par conséquent, l'air de combustion nécessaire à garantir le fonctionnement régulier de l'appareil doit être prélevé :

dans la piece ou le local, a condition qu'il y ait une prise d'air ayant une surface minimum de 100~cm^2 a proximé du poèle et communiquant avec l'extérieur, protégée par une grille extérieure;
directement à l'extérieur par tuyau d'un diamètre interieur minimum de 50 mm et d'une longueur maximale de 1,5 m muni d'un terminal de protection anti-vent (coude oriente vers le bas).

Le flux d'air peut provenir aussi d'un local adjacent à celui d'installation pour autant que cette aménée puisse se faire librement à travers des ouvertures permanentes communiquant avec l'extérieur ; ce local ne peut pas être destiné à être utilisé comme garage ni comme magasin de matérielux combustibles ou pour des activités comptant des risques d'incendie.

2.4 Évacuation des fumées de combustion

Les fumées peuvent être evacuées par un conduit de fumée traditionnel ou par un conduit extérieur isolé ou à double paroi.

Les conduits de raccordement doivent garantir un tirage minimum de 10 Pa de maniere à pouvoir assurer l'évacuation des fumées en cas de coupure de courant momentanée.

Il est recommandé à l'installateur de vérifier l'efficacité et l'état de la cheminée, ainsi que la conformité à la réglementation locale, nationale et européen en vigueur.

Utiliser impératifement des tuyaux ou conduits et raccords certifiés avec des joints ajustats qui garantissant l'étanchéité.

En cas d'incendie, eteindre le poele, appeler immediatement les pompiers et eviter toutes tentatives repétées d'extinction du poèle.

Nettoyer au moins une fois par an le conduit de fumée et le conduit de raccordement.

2.4.1 Types dinstallations

Voici quelques définitions et régles d'installation d'un conduit de fumée selon la norme italienne UNI10683 : CONDUIT DE CHEMINEE : conduit vertical destiné à collecter et à evacuer à une certaine hauteur du sol les produits

de combustion provenant d'un seul apparéil et, dans les cas autorisés, de plusieurs apparéils.

Prescriptions techniques du CONDuit DE CHEMINEE :- il doit etre étanche, isolé et calorifugé en fonction de l'usage auquel il est destiné ;

• il doit être le plus droit possible avec des dévoiements dont l'angle de ceux-ci avec la verticale doit être < 45^
• respecter une distance de sécurité minimale ("écart de feu") avec les matériaux combustibles de la construction par interposition d'une lame d'air ou doublage avec des matériaux isolants;
• il doit avoir de préférence une section interne circulaire, uniforme sur toute sa hauteur, libre et indépendante ;
• il doit si possible composer une chambre de visite pour collecter les matieres solides (suies)

et les condensats eventuels, située à l'embouchure du conduit de raccordement ou carneau.

CARNEAU ou CONDUIT DE RACCORDEMENT : conduit ou élément de raccordement entre l'appareil et le conduit de fumée, pour l'évacuation des produits de combustion.

Prescriptions techniques du CARNEAU :

• il ne doit pas traverser des locaux où l'installation d'appareils de combustion est interdite ;
• l'usage de conduits métalliques flexibles ou en fibrociment est interdit ;
• l'utilisation d'élement à contre-pente est interdite ;
• le(s) tronçon(s) horizontal(aux) du conduit doit(doivent) avoir une pente minimale de 3% vers le haut ;
• la longueur du troncon ne doit pas dépasser 3 m minimum ;
• le nombre de dévoiements admis, sans raccord en T, ne doit pas être supérieur à 3 ;
• en cas de dévoiement >90^ , prévoir le montage de 2 coudes maximum d'une allure horizontally ne dépassant pas 2m
• le conduit de raccordement doit avoir une section uniforme sur toute la longueur et permettre de récapérez la suite.

SOUCHE DE CHEMINEE (appelee aussi SORTIE DE TOIT) : element place au sommet du conduit de fumee ou de cheminée (sa partie extérieure) servant à evacuer dans l'atmosphère les produits de combustion.

Prescriptions techniques de la SOUCHE DE CHEMINEE : - elle doit avoir une section équivalente à celle du conduit de fumée ;

• elle doit avoir une section utile non inférieure au double de la section interieure du conduit de fumée ;
• elle doit empêcher la pénetration de la pluie, de la neige et/ou d'autres corps étrangers dans le conduit de fumée et garantir en toutes conditions climatiques l'évacuation des produits de combustions (les fumées) ;
• elle doit pouvoir assurer une dilution adequate des produits etetre positionnee en dehors de la zone de reflux ;
• elle ne doit pas composer de moyens mécaniques d'aspiration.

L'évacuation directe des produits de combustion doit être prévue en toiture et reste interdite vers des espaces clos même si à ciel ouvert.

2.5 Contrôle de la position du brasier et du déflecteur

Avant d'allumer le poèle, contrôle que le brasier soit correctement encastré sur son support. Contrôler également que le déflecteur de fumées supérieur soit encastré dans son logement. Une position incorrecte du déflecteur entraine des anomalies de fonctionnement et un noircissement excessif de la vitre.

Lors de chaque allumage de l'appareil, contrcler la position correcte du brasier sur son support.

2.6 Branchement électrique

Brancher le cable d'alimentation electrique d'une part à la prise arrête du poèle et, d'autre part, à une prise electrique murale.

La tension de l'installation doit correspondre à celle indiquée sur la plaque d'identification du poèle et dans le paragraphe des données techniques de ce manuel.

Pendant la période d'inutilisation du poèle, il est préféable de débrancher son cable d'alimentation.

S'assurer que l'installation électrique est réalisé avec une connexion de mise à la terre du poèle et un l'interrupteur différentiel conformément aux textes réglementaires et règes de l'art en vigueur.

Le cable d'alimentation ne doit jamais entre en contact avec le conduit d'évacuation des fumées du poèle.

2.7 Schéma électrique

2.8 Première intervention

Il est toujours conseillé dinstaller des équipements anti-incendie appropriés.

En cas d'incendie :

• Débrancher immédiatement le cable d'alimentation du poèle.
• Eteindre le feu avec des extincteurs conformes à la réglementation en viqueur.
• Appeler immédiatement les sapeurs-pompiers.
• Ne pas utiliser de jets d'eau pour éteindre le feu.

3 SECURITE

3.1 Distance de sécurité par rapport aux matériaux combustibles

Installer l'appareil à une distance de sécurité minimale par rapport à tout matériel inflammable, afin d'éviter tout risque d'accordement aux indications générées sur la fiche technique du manuel et sur la plaque de l'appareil.

Faire attention au type de sol : en cas de matériaux délicats et inflammables, il est recommendé d'utiliser des plaques de sol en acier ou en verre trempe comme base d'appui (voir chapitre 2 Transport et Installation). En presence d'objets considérés comme particulièrement délicats, tels que meubles, ridesaux, divans, installer le poèle à une distance plus éloignée de ceux-ci.

3.2 Sécurité pour l'évacuation des fumées

Normalement, la chambre de combustion fonctionne en dépression et garantit l'étanchéité contre toute fuite de gaz dans l'environnement. En cas de valeur de dépression insuffisante ou de conduit de fumée obstrué, le vacuostat de sécurité détecte le manque de dépression à l'intérieur de la chambre de combustion, ou le débitmètre décèle l'absence de flux d'air comburant, et arrête le fonctionnement du moteur de rotation de la vis sans fin par l'intémediaire de l'unité. Le message 'AL8 MANQUE DÉPRESSION' ou 'AL9 TIRAGE INSUFF ' s'affichera alors sur le tableau de commande.

3.3 Sécurité en cas de surpression dans la chambre de combustion

En cas de supression inattendue des fumées de combustion à l'intérieur de la chambe et des conduits d'évacuation, les fumées seront évacuées à travers des soupapes de suturetés installées au-dessus de l'échangeur de chaleur. Durant le fonctionnement normal, ces soupapes restent fermées sous leur propre poids et sous l'effet de la dépression de la chambe de combustion de sorte à garantir l'étanchéité contre l'évacuation eventuelle des fumées.

Contrer regulierement que le dispositif est fermé, qu'il est en bon et qu'il fonctionne correctement.

3.4 Surchauffe-thermostat de sécurité température réservoir granulés

Une sonde de température sur la paroi avantasse du réservoir, au-dessus du convoyeur des granulés, reliée à un thermostat de sécurité bloque automatiquement l'arrivée des granulés en cas de surchauffe >85^ . Dans ce cas, l'extracteur et/ou les ventilateurs continuent à fonctionner pour refroidir plusrapidement l'appareil. L'anomalie est affichée sur le tableau de commande par le message 'AL 7 SÉCURITÉ-THERMIQUE'. En cas d'intervention, procédér comme suit :

Laisser refroidir le poèle pendant au moins 45 minutes.

Réarmer le thermostat en appuyant le bouton proche de l'interrupteur derrière le poèle, en dévissant au préalable le couvercle de protection (figure ci-contre).

Rallumer le poèle normalement.

3.5 Sécurité contre le retour de flamme sur le canal d'alimentation en granulés

Les solutions pour empêcher le retard de flamme sont :

dépression dans la chambre de combustion, voir 3.2
La forme en siphon du canal d'alimentation des granulés.
La sécurité sur la température du réservoir, voir § 3.4.

3.6 Dispositif électrique de protection contre les surtensions

L'appareil est protégé contre les surtensions par un(des) fusible(s) de 2 A sur l'alimentation de l'interrupteur générale du poèle situé à l'arrière de celui-ci.

3.7 Sécurité en cas de coupure de courant

En cas de micro-coupures de courant, l'appareil se rallume automatiquement.

Une coupure de courant momentanée ne limite pas le niveau de sécurité du poèle et la température du réservoir n'atteint pas des valeurs tropées ( < 85^ ), car la quantité de granulés dans le brasier est réduite. Cette anomalie peut entraîner une légère fuite de fumées dans la pierce, mais ne compte aucun risque.

Il est interdit d'intervenir sur les dispositifs de sécurité.

3.8 Dysfonctionnement du ventilateur d'extraction des fumées

Si pour une raison quelconque le ventilateur d'extraction des fumées s'arrête de fonctionner, l'électronique de commande bloque instantanément l'alimentation des granulés et affiche le message 'AL4 ASPIRAT-DEFAILLANT'

4 UTILISATION DU POÉLE

4.1 Introduction

Le poèle à granulés offre l'avantage de combiner la chaleur de la flamme du bois et la commodité de la gestion automatique de la température, avec la possibilité de programmer hebdomadairement l'allumage et d'extinction. Observer les consignes suivantes pour utiliser le poèle en toute sécurité :

des odeurs desagreables peuvent se degager a la premiere mise en service. Cela est normal. Le cas échéant, bien aérer la piece ou le local, surtout durant la première période de fonctionnement;
- le réserve doit être rempli exclusivement avec des granulés ; durant cette opération, éviter que le sac n'entre en contact avec les surfaces chaudes du poèle ;
ne verser dans le reservoir que le type de combustible conforme aux prescriptions (granulés de bois) ;
ne pas utiliser l'appareil comme incinérateur de déchets;
- la porte du foyer doit toujours être fermée quand le poèle est allumé ;
les garnitures de la port du foyer doivent etre controlles regulierement pour eviter toute infiltration d'air ;
- le brasier doit toujours être propre pour garantir un bon fonctionnement et un rendement thermique efficace : le nettoyer à chaque ravitationlement ;
ne pas surchauffer le poèle la première fois mais attendre qu'ilatteigne la température de service progressivement ;
le poèle peut émettre de légers craquements en phase d'allumage, durant le fonctionnement et à l'extinction à cause des dilatations thermiques.

4.2 Tableau de commande

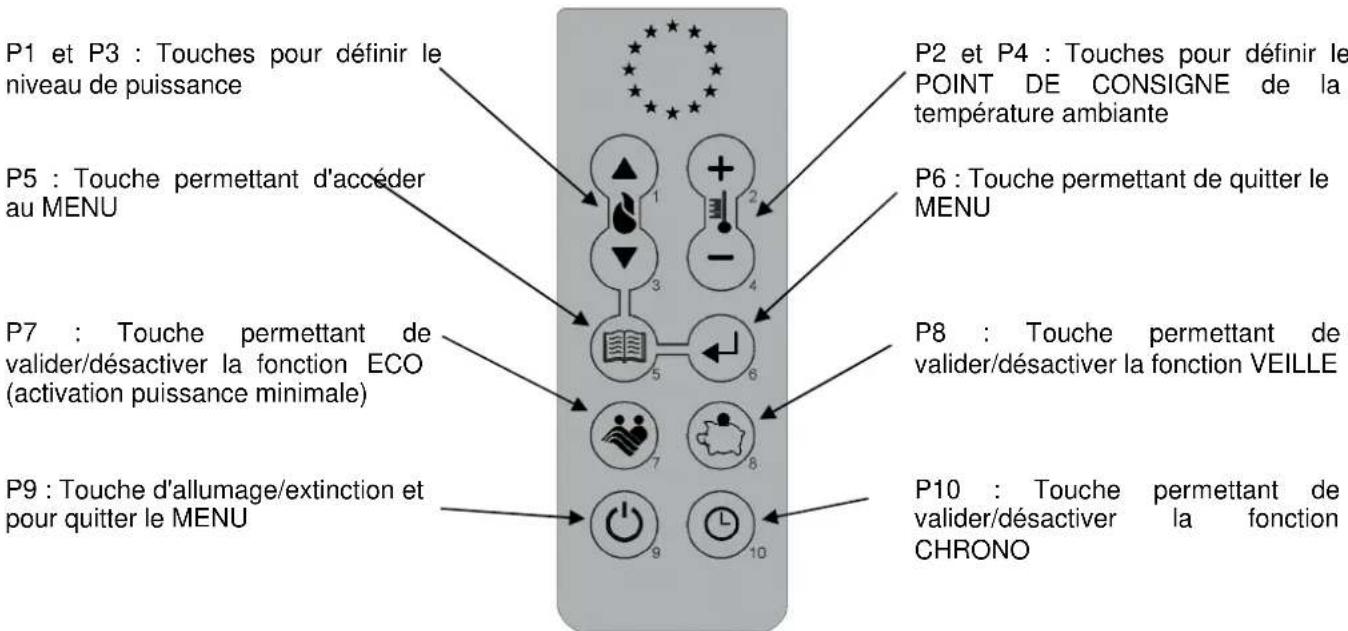

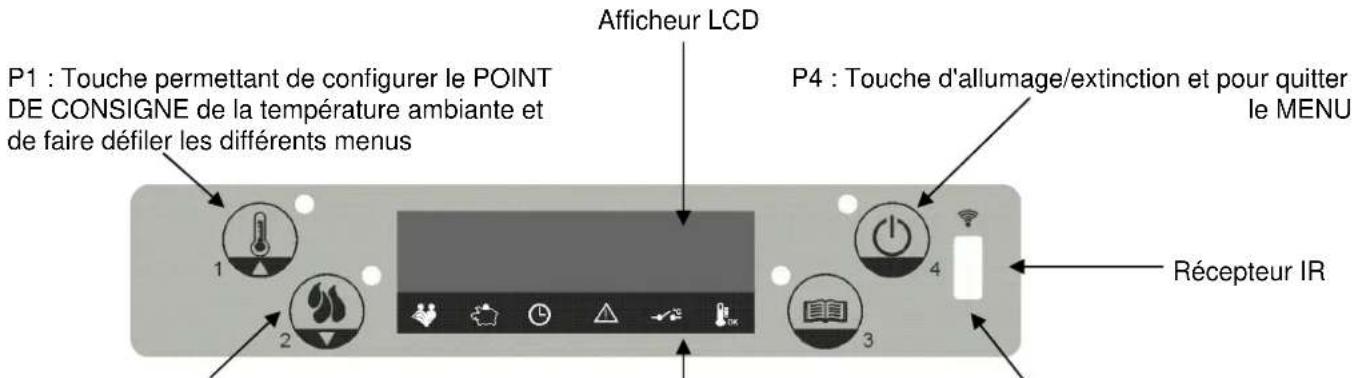

Le poèle répond à des commandes partant d'un tableau doté de quatre touches et d'un afficheur LCD. Le tableau permet d'allumer et d'éteindre le poèle, de le régler durant le fonctionnement et de définir les programmes de gestion et d'entretien.

Le tableau de commandes et les principales fonctions des touches sont décrits ci-après :

P2: Touche permettant de configurer la puissance et de faire defiler les différents menus
P3: Touche permettant d'acceder au MENU

Indication des fonctions validées

4.3 Mise en marche

Avant de mettre le poèle en marche, vérifier les points suivants :

• s'assurer d'avoir lu et compris le contenu du manuel ;
  le réservoir doit containir des granulés;
  la chambre de combustion doit etre propre ;
• le brasier doit être vide, propre, neprésenter aucun résidu de combustion et doit être installé correctement dans le support ;
  s'assurer que la porte du foyer et du cendrier se ferme hermetiquement ;

• Lors de la première mise en marche, détacher du foyer et de la vitre tous les composants qui pouraient brûler (instructions/étiquette).
• ÀpRES une longue période d'inactivité, nettoyer à fond la chambre de combustion et éliminer éventuelles le granulés restés au fond du réservoir car s'ils sont humides, ils ne sont plus aptes à la combustion.

Mettre le poèle en marche en appuyant quelques secondes sur la touche P4. L'afficheur LCD visualise « START » . Cette phase est automatique et est entierement confiee a un système electronique, sans aucune possiblité d'intervenir sur les parametes.

Le poèle exécute la séquence de mise en marche selon les modalités définies par les paramètres de sorte à arriver aux conditions de service. Si la température des fumées n'a pas atteint la valeur minimale admise au bout d'un certain-delai, le poèle entre en état d'alarme.

• Il est interdirit d'utiliser des liquides inflammables pour l'allumage.
• En cas d'allumages manqués plusieurs fois de suite, faire appel au SAV.

4.4 Fonctionnement

Si le poèle se met en marche correctement, il passse ensuite en mode FONCTIONNEMENT. Il est possible de régler la puissance de chauffe en appuyant sur la touche P2 puis sur P1 et P2 de la valeur maxi 5 à la valeur mini 1. Le poèle régule automatiquement la ventilation de l'air chaud en fonction de la puissance programmée. Il est également possible de régler la température ambiente. Appuyer sur la touche P1 et utiliser P1 et P2 pour définir le POINT DE CONSIGNE, de la valeur maxi 40^ à la valeur mini 7^ .

• Il est recommandé de contrôler le niveau des granulés dans le réservoir, afin d'éviter que la flamme ne s'éteigne pour cause de manque de granulés.
• S'assurer que l'appareil est eteint pour effectuer le chargement des granulés.
• S'assurer que le couvercle du réservoir à granulés est toujours fermé ; ne l'ouvrir que pour replir le réservoir.
• Conserver les sacs de granulés à l'écart du poèle (1,5 m minimum).

Lorsque la température atteint le POINT DE CONSIGNE, le symbole correspondant s'allume sur l'afficheur.

Si le mode VEILLE est validé, le poèle s'eteint au bout de quelques minutes. Il se remettra en marche des que la température ambiente sera redescendue de quelques degrés sous la valeur programmée (2 °C par défaut).

Si le mode VEILLE n'est pas validé ou si la température des fumées atteint la valeur maximale programmée, l'afficheur LCD visualise le message MODULER et le poèle lance la procédure de modulation de la flamme sans que l'utilisateur n'intervienne.

Si la température augmente ultérieurement et dépasse la limite fixée, l'alarme HOT FUMÉES se déclenché et le poèle lance la procédure d'extinction.

En condition normale durant le fonctionnement, la fonction NETTOYAGE BRASIER se déclenché à des intervalles réguliers. Elle dure quelques secondes.

4.5 Extinction

Éteindre le poèle en marche en appuyant quelques secondes sur la touche P4. La vis sans fin s'arrête immédiatement et la vitesse de l'extracteur des fumées augmente de façon déterminante jusqu'à ce que s'affiche le message NETTOYAGE FINAL. Les moteurs d'aspiration des fumées et de ventilation de l'air restent allumés jusqu'à ce que la température du poèle descendé à une valeur soutenable.

Une fois l'opération terminée, I'afficheur visualise ETEINT.

Il n'est pas possible de remetre le poèle en marche durant la phase d'extinction, tant que la température des fumées n'est pas descendue sous une valeur et pour une durée définies. Si l'utilisateur appuie sur la touche de mise en marche, l'afficheur visualise ATTENTE REFROID.

4.6 Menu

Appuyer sur la touche P3 pour acceder au menu. Ce menu compte une sous-menus qui permettent d'acceder aux configurations de contrôle électronique.

Pour dérouler les sous-menus, appuyer sur les touches P1 et P2; pour y acceder, appuyer sur la touche P3; pour les quitter, appuyer sur la touche P4.

4.6.1 Menu 01 - réglage des ventilateurs

Pour régler manuellement le flux d'air chaud, il est possible de sélectionner la vitesse enChoosingant une valeur entre 1 et 5. Pour dispose de la vitesse automatique des ventilateurs en fonction de la puissance choisisie, désir la valeur A.

4.6.2 Menu 02 - réglage de l'horloge

Avant de mesure le poele en marche, régler l'heure et la date afin de disposer de repères pour les programmations du chronothermostat.

La commande électronique est dotée d'une pile au lithium mod. CR2032 de 3 Volt qui assure à l'horloge embarquée une autonomie propre ; si l'horloge ne conserve pas l'heure lorsque le poèle est étant ou affiche une série de zéros au rallumage, procédéur au remplacement en faisant appel à un centre d'assistance/agréé.

Pour régler l'heure, acceder au menu en appuyant sur P3 et utiliser les touches P1 et P2. Pour régler les minutes, le jour, le mois et l'année, appuyer à nouveau sur P3.

4.6.2 Menu 03 - activation du chrono

Permet de valider toutes les fonctions du chrono. Pour valider le chrono, acceder au premier sous-menu VALIDER CHRONO et le programmeur sur ON à l'aide des touches P1 ou P2. Le symbole correspondant s'allume sur l'afficheur et la programmation est validée. Les commandes manuelles du tableau et de la télécommande gardent la priorité sur la programmation.

Acceder au deuxième sous-menu PROGRAM JOUR pour valider ou désactiver le chrono quotidien à l'aide des touches P1 et P2. Appuyer ensuite sur la touche P3 pour programmer jusqu'à deux phases de fonctionnement délimités par les heures définis.

Acceder au troisieme sous-menu PROGRAM SEMAINE pour valider, désactiver et définir les fonctions du chrono hebdomadaire. Suivre les mêmes modalités qu'au paragraphe précédent. Il est possible de programmermer jusqu'à quatre phases de fonctionnement délimitees par les heures et les jours définis.

Proceder à la programmation avec précaution, en évitant de superposer les heures de validation et/ou de désactivation d'un même jour sur différents programmes.

Acceder au quatrième sous-menu PROGRAM WEEK-END pour valider, désactiver et définir les fonctions du chrono pour le week-end. Suivre les mêmes modalités qu'au paragraphe précédent. Il est possible de programmermer jusqu'à deux phases de fonctionnement déliminées par les heures définis.

Pour éviter de mettre en marche ou d'éteindre le poèle par inadvertance, ne valider qu'un programme à la fois.

Acceder au cinquieme sous-menu pour quitter le menu chrono et acceder au menu principal.

Le tableau ci-après résumé la structure du menu CHRONO avec les seules options disponibles pour l'utilisateur :

Niveau 1 Niveau 2 Niveau 3 Valeur

Niveau 1 Niveau 2 Niveau 3 Valeur
03 - Réglage du chrono	01 - Activation du chrono	01 - activation du chrono on / off
	02 - program jour	01 - chrono jour on / off
		02 - start 1 jour	heure
		03 - stop 1 jour	heure
		04 - start 2 jour	heure
		05 - stop 2 jour	heure
	03 - program semaine	01 - chrono semaine	on / off
		02 - start 1 jour	heure
		03 - stop 1 jour	heure
		04 - lundi prog 1	on / off
		05 - mardi prog 1	on / off
		06 - mercredi prog 1	on / off
		07 - jeudi prog 1	on / off
		08 - vendredi prog 1	on / off
		09 - samedi prog 1	on / off
		10 - dimanche prog 1	on / off
		11 - start prog 2	heure
		12 - stop prog 2	heure
		13 - lundi prog 2	on / off
		14 - mardi prog 2	on / off
		15 - mercredi prog 2	on / off
		16 - jeudi prog 2	on / off
		17 - vendredi prog 2	on / off
		18 - samedi prog 2	on / off
		19 - dimanche prog 2	on / off
		20 - start prog 3	heure
		21 - stop prog 3	heure
		22 - lundi prog 3	on / off
		23 - mardi prog 3	on / off
		24 - mercredi prog 3	on / off
		25 - jeudi prog 3	on / off
		26 - vendredi prog 3	on / off
		27 - samedi prog 3	on / off
		28 - dimanche prog 3	on / off
		29 - start prog 4	heure
		30 - stop prog 4	heure
		31 - lundi prog 4	on / off
		32 - mardi prog 4	on / off
		33 - mercredi prog 4	on / off
		34 - jeudi prog 4	on / off
		35 - vendredi prog 4	on / off
		36 - samedi prog 4	on / off
		37 - dimanche prog 4	on / off
	04 - program week-end	01 - chrono week-end	on / off
		02 - start 1 week-end	heure
		03 - stop 1 week-end	heure
		04 - start 2 week-end	heure
		05 - stop 2 week-end	heure

4.6.4 Menu 04 -CHOIX de la langue

Possibilité de désirir une langue parmi celles disponibles.

4.6.5 Menu 05 - mode veille (stand-by)

En mettant le mode VEILLE sur ON, le symbole correspondant s'allume sur l'afficheur et le poèle s'eteint automatiquement des que la température ambiente atteint la valeur du POINT DE CONSIGNE pendant une durée donnée.

Il se remettra en marche automatiquement des que la tempereature ambiente sera redescendue de quelques degrés sous la valeur programmée (2 °C par défaut).

Si le mode VEILLE est sur OFF, il n'est pas validé et le poèle fonctionne en mode modulation. Par conséquent, lorsque la température dépasse la valeur du POINT DE CONSIGNE, le poèle fournira la puissance minimum.

4.6.6 Menu 06 - alarmé sonore (buzzer)

Cette selection permet de valider ou de désactiver la signalisation sonore du poèle en cas d'alarme.

4.6.7 Menu 07 - chargeon initial

Permet de proceder au prechargement de granulés pour une durée définie. Cette fonction est disponible uniquement si le poèle est et eint et froid et s'utilise si la vis sans fin de chargement est complètement libre. Appuyer sur le bouton P1 pour demarrer le chargement et sur le bouton P4 pour l'interrompre.

4.6.8 Menu 08 - état du poêle

Ce menu est réservé aux techniciens du centre d'assistance COLA agréé.

4.6.9 Menu 09 - réglages du technicien

Ce menu est réservé aux techniciens du centre d'assistance COLA agréé.

La modification des paramètres techniques du menu 09 est réservée au personnel autorisé et compétent; toute modification non autorisée peut engendrer des dommages importants et dégage la société COLA de toute responsabilité.

4.6.10 Menu 10 - réglages de l'installateur

Ce menu est réservé aux techniciens du centre d'assistance COLA agréé.

4.6.11 Menu 11 - mode ECO

En mettant le mode ECO sur ON, le poèle fonctionneforcément en modulation, a savoir à la puissance minimum et avec la ventilation au minimum. L'afficheur visualise l'indication POINT DE CONSIGNE ECO et le symbole correspondant s'allume.

4.7 Telecommande

La télécommande est un dispositif qui transmet à travers une diode infrarouge. Il est donc nécessaire de la pointer vers l'unité de réception faisant partie du tableau de commandes.

La télécommande permet de proceder aux opérations suivantes :

4.7.1 Remplacement de la pile

La telecommande est alimentee par une pile type CR2025 de 3 Volt installee dans la partie inferieure du dispositif. Pour la poser ou la remplacer, proceder de la façon suivante :

-Aqir sur le levier indiqued;
- Dégager le logement de la pile et remplacer cette dernière (modèle CR2025 3 Volt) en respectant la polarité ;
- Replacement le logement coulissant ;
- Vérifier que tout fonctionne correctement.

• Conserver la télécommande à l'écart de toute source de chaleur directe ou de l'eau.
• Remplacer la pile de la télécommande conformément aux normes locales ;

4.8 Thermostat extérieur

L'appareil en version standard contrôle la températe ambiente à travers une sonde numérique qui permet de régler la puissance en fonction de la températe programmée.

Pour pouvoir utiliser un thermostat supplémentaire, s'adresser à un technicien autorisé et respecter les consignes suivantes :

• éteindre le poèle en intervenant sur l'interrupteur général (si disponible) et débrancher le cordon d'alimentation :
• démonter l'habillage pour acceder à la carte mère ;
• faire reference au schéma électrique pour brancher les deux cables du thermostat sur les bornes TERM de la carte (prévoir un thermostat « normalement ouvert »);
• remonter le tout et vérifier que tout fonctionne correctement

Proceder ensuite à la configuration suivante :

thermostatextérieur:definir un POINT DE CONSIGNEtempérature de 7^
chronothermostatextérieur:definir un POINT DE CONSIGNEtempérature de 7^ ,désactiver la fonction chrono dans le menu 03 et configurer la fonction VEILLE sur ON.La chaudiere s'eteindra lorsqu'elle aura atteint la température de consigne (SET),elle ne se mettra pas en mode modulation.

Dans ce cas, il est conseilé d'utiliser la fonction de programmation horsaire du poèle et uniquement la fonction de réglage (SET) de la température du chronothermostat extérieur.

Il sera possible d'opter pour la VEILLE sur ON ou sur OFF uniquement à travers cette combinaison, obtenant respectivement la modulation ou l'extinction lorsque la chaudière atteint la température de consigne et l'extinction et l'allumage en fonction de la programmation hora.

Lorsque le thermostat extérieur fait enclencher le poèle, le symbole correspondant s'allume sur l'afficheur.

4.9 Période d'inactivité (fin de saison)

Si le poèle est destiné à rester inutilisé pour de longues périodes, et/ou à la fin de chaque saison, il est conseilé de procéder comme suit

• vider complètement le réservoir à granulés;
• couper l'alimentation électric du poèle ;
• nettoyer parfaitement et, si nécessaire, remplacer les parties eventuellement endommagées par un professionnel qualifié ;
• protégé le poèle contre la poussière avec une bache ou housse ou tout autre dispositif d'une efficacité au moins équivalente ;
• stocker le poèle dans un endroit sec et à l'abri des intempérières.

5 NETTOYAGE DU POÉLE

Il est important de nettoyer le poèle pour éviter le noircissement de la vitre de foyer, la mauvaise combustion, le dépôt de cendres et d'imbrûés dans le foyer et la réduction de l'efficacité thermique.

La porte du foyer doit toujours être fermée quand le poèle est allumé.

Les joints des portes de foyer et du cendrier doivent être contrôlées régulièrement pour éviter toute infiltration d'air; en effet, la chambre de combustion et le canal d'évacuation des granulés fonctionnent en dépression, tandis que les fumées sont evacuées en légère pression.

Les opérations de nettoyage courant doivent être normalement effectuées par le client, en suivant les indications du manuel. L'entretien extraordinaire est, par contre, effectué par le centre d'assistance agréé au moins une fois par an.

• Les opérations de nettoyage de toutes les parties doivent être faites poèle froid et débranché ;
• Éliminer les déchets du nettoyage conformément à la réglementation locale en vigueur ;
• Il est interdirit d'allumer le poèle s'il est depourvu de son habillage ;
• Eviter la formation de fumée ou d'imbrûés pendant l'allumage et/ou le fonctionnement normal.

Voici le tableau récapitulatif des interventions de contrôle et/ou d'entretien utiles pour le fonctionnement correct du poèle.

Organes ou parties /PériodeOpération	1 jour nettoyagecourant	2-3 jours nettoyagecourant	1 mois nettoyagecourant	2 - 3 mois nettoyagecourant	1 an nettoyage extraordinaire:effectué par le centre d'assistance
Brasier	■
Cendrier	■
Vitre	■
Échangeur fumées-deflecteur			■		■
Collecteur -extracteur defumées	■				■
Joint de porte - vitre	■
Conduit de fumée - conduitde raccordement					■

5.1 Nettoyage du brasier

Enlever le brasier et eliminer les résidus de centre qui se sont déposés dans la chambre de combustion et dans le support de brasier. Il est conseilé d'utiliser un aspirateur approprié. Cette opération doit être effectue tous les jours, sur tout en présence de dépôts d'imbrûlés, pour permettre à l'air de combustion de passer à travers les orifices du creuset de sorte à garantir une combustion efficace.

Le brasier doit parfaitement plaquer sur tout le périmètre de son support sans laisser aucun interstice pour le passage d'air.

5.2 Nettoyage du dendrier

Le cendrier amovible est situé directement sous l'ensemble brasier et support de brasier. Pour le nettoyage, ouvrir la porte de foyer et aspirer la cende et tout autre residu de combustion avec un aspirateur approprié.

À la fin du nettoyage, fermer la porte. Le décendrage doit se faire tous les 2-3 jours en fonction de l'utilisation du poèle.

5.3 Nettoyage de la vitre et des fentes d'airation

Nettoyer la vitre à l'aide d'un chiffon humide et d'un détergent non abrasif.

Des fentes ont ete pratiques entre la vitre, la parclose et la porte de foyer dans la partie inferieure et superieure pour permetre a l'air de circuler sur la surface interieure de la vitre. Il est important de debarrasser les fentes de la poussiere et des cendres en les nettoyant regulierement. Effectuer donc periodiquement un nettoyage interieur sur tout le perimetre de la vitre.

5.4 Nettoyage de l'extracteur de fumées et de la chambre de combustion

Nettoyer au moins une fois par an la chambre de combustion après avoir enlevé le couvercle, en éliminant tous les résidus de combustion des chicanes interieures et du parcours de fumées. Pour cela, enlever le couvercle et la façade supérieur du poèle. Déposer l'échangeur en fonte en desserrant les vis de fixation, puis procédé au nettoyage des chicanes et de la,chambre de combustion.

Il est d'autre part important de nettoyer l'extracteur de fumées qui se trouve sous la chambre et dont l'accès est possible en déposant le cendrier.

Tous les 3-4 mois, nettoyer les parois internes de la chambre de combustion avec des outils (pineaux) appropriés et replacer eventuèlement le "matelas" de vermiculite car considéré comme un consommable.

Le poèle signale toutes les 1800 heures de fonctionnement, à travers un message 'ÉCHEANCE ENTRETIEN', la nécessité d'effectuer un entretien extraordinaire (qui n'est pas couvert par la garantie) par un professionnel qualifié qui procédera à un nettoyage complet et à la réinitialisation du message.

Tous chocs ou forçages éventuels peuvent endommager l'extracteur des fumées et rendre son fonctionnement bruyant. Par conséquent, faire effectuer cette opération par un professionnel qualifié.

5.5 Nettoyage du tuyau d'aspiration d'air

Des depôts de poussière peuvent s'accumuler dans le tuyau d'aspiration et provoquer à la longue une obstruction du passage de l'air : nettoyer périodiquement - tous les 4 - 6 mois -, les parois internes du tuyau à l'aide d'un outillage approprié (jet d'air compré ou pincieaux appropriés).

5.6 Nettoyage des céramiques (modèle avec habillage céramique)

Les carreaux céramiques COLA sont fabriqués de manière artisanale et peuvent à ce titreprésenter de petites imperfections superficielles, telles que micro-piquères ou variations chromatiques. Il est conseilé de les nettoyer avec un chiffon doux et sec ; l'utilisation de certains détergents pourraitmettre davantage en évidence les imperfections.

5.7 Nettoyage du conduit de raccordement - conduit de fumée

Le conduit de raccordement doit être nettoyé au moins une fois par an ou toutes les fois que cela est nécessaire en fonction de l'utilisation du poèle et du type d'installation.

Le nettoyage comprend l'aspiration et l'élimination de résidus de combustion dans tous les tronçons verticaux et horizontaux, ainsi que dans les coudes, de l'appareil au conduit de fumée.

Il est également conseilé de nettoyer le conduit de fumée une fois par an, afin de garantir une parfaitévacuation des fumées.

Pour toutes les opérations d'entretien ou de nettoyage de fin de saison, la société COLA recommende de faire appel à un centre d'assistance agrée qui vérifie par la même occasion l'état d'usure des composants internes du poèle.

6 ENTRETIEN

6.1 Introduction

Les interventions sur les composants du poèle doivent être effectuées par un professionneliel qualifié, en s'adressant au centre d'assistance le plus proche.

Avant toute intervention, s'assurer d'avoir débranché le cordon d'alimentation électrique et que le poèle est froid.

6.2 Déposé de l'habillage

Legende:

1-Façade supérieure
2-Façade inférieure
3 - Panneau arrête
4 - Couvercle motoreducteur
5 - Flanc droit et gauche
6-Couvercle
7 - Couvercle de réservoir à granulés

6.3 Composants internes du poèle

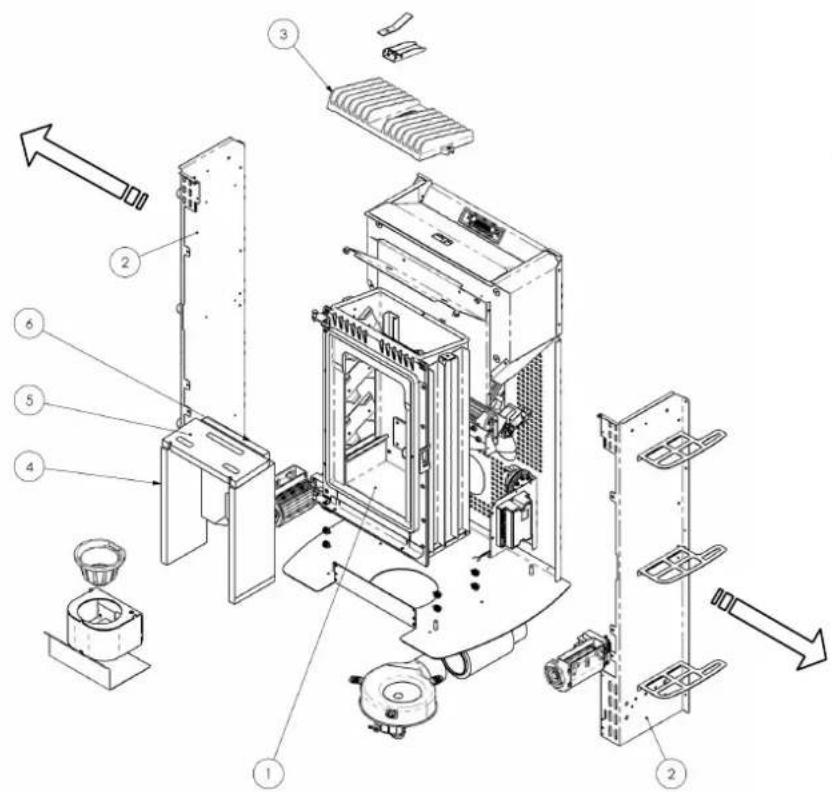

Éclaté de la chambre de combustion et des parties reliées ref. poèle AURORA

Legende:

1 - Chambre de combustion
2 - Supports droit et gauche AURORA
3 - Échangeur en fonte
4 - Parois laterales vermiculite
5 - Déflecteur supérieur vermiculite
6 - Paroi postérieure vermiculite

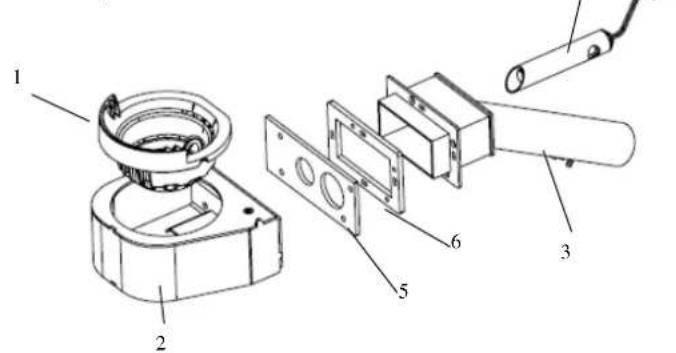

Eclatés de :

1 - Groupe brasier
2 - Groupe extracteur des fumées
3 - Groupe vis sans fin

6.4 Composants électriques

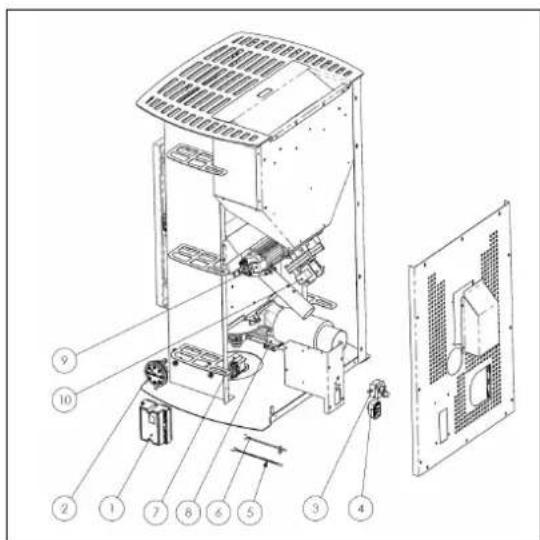

Legende:

1-Carte electronique
2 - Vacuostat de contrôle et sécurité
3 - Thermostat de sécurité
4 - Interrupteur ON-OFF avec fusibles
5 - Sonde de température ambiente
6 - Sonde de température des fumées
7 - Ventilateur tangentiel droit
8 - Ventilateur tangentiel gauche
9 - Ventilateur tangentiel postérieur
10-Motoréducteur
11-Tableau de commande mod.N032

Legende:

1 - Brasier
2 - Support de brasier
3 - Tuyau d'aspiration d'air comburant
4 - Résistance électrique
5 - Joint arrête de support de brasier
6 - Joint avant du groupe aspiration

Legende:

1 - Volute extracteur de fumées
2 - Joint thermique
3 - Moteur d'extracteur de fumées
4 - Tuyau d'évacuation des fumées

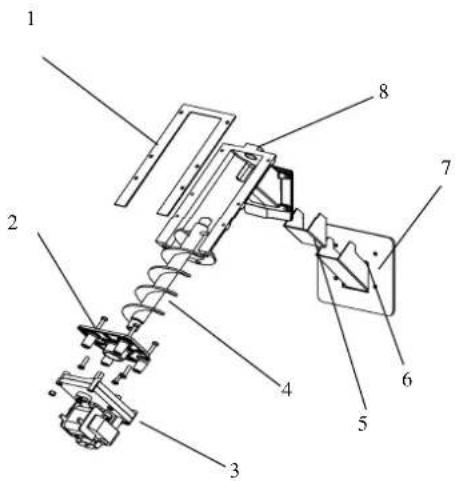

Legende:

1 - Joint de réservoir-convoyeur
2 - Flamque d'arrêt motoréducteur
3-Motoréducteur
4 - Vis sans fin
5 - Joint pour goulotte
6 - Goulotte de granulés
7 - Joint de chambre-convoyeur
8 - Convoyeur de granulés

7 RECHERCHE DES PANNES

7.1 Gestion des alarmes

Les alarmes sont signalées à la fois visuèlement à l'écran (message) et par un signal sonore (si activé). En cas d'alarme, étéindre le poèle, éliminer la cause de la panne et remettre en marche le poèle en respectant la procédure normale décrite dans ce manuel.

Les alarmes visualisées sur le tableau de commande sont les suivantes :

ALARMES - MESSAGES
Signalisation	Anomalie Causes probables	Solutions
AL 1 COUPURE DE COURANT	-Le poèle ne s'allume pas.	-Le courant n'arrive pas au poèle pendant la phase d'allumage.	-Mettre le poèle en position OFF en appuyant sur la touche P4 et répêter la procédure d'allumage.-D'autres opérations de rétablissement du fonctionnement normal doivent être effectuees par un centre d'assistance.
AL 2 SONDE DE TEMPERATURE DES FUMÉES	-Cette alarme se déclenché en cas d'anomalies de fonctionnement de la sonde de température des fumées.-La procédure d'extinction est activée.	-La sonde est défaillante.-La sonde est débranchée de la carte électronique.	-D'autres opérations de rétablissement du fonctionnement normal doivent être effectuees par un centre d'assistance.
AL 3 FUMÉES BRULANTES	-Cette alarme se déclenché dans le cas où la sonde relève une température des fumées supérieure à 280 °C.-La procédure d'extinction est activée.	-Le ventilateur tangentiel est défectueux.-Le courant électrique n'arrive pas au ventilateur tangentiel.-Chargement excessif de granulés.	-Régler l'alimentation des granulés.-D'autres opérations de rétablissement du fonctionnement normal doivent être effectuees par un centre d'assistance.
AL 4 ASPIRAT-DEFAILLANT	-Cette alarme se déclenché lorsque le ventilateur d'aspiration des fumées est défaillant.-La procédure d'extinction est activée.	-Le ventilateur des fumées est bloqué.-Le capteur de contrôle de l'allure (la vitesse) est défaillant.-Le courant électrique n'arrive pas au ventilateur des fumées.	-Les opérations de rétablissement du fonctionnement normal doivent être effectuees par un centre d'assistance.
AL 5 ALLUMAGE RATÉ	-La petite flamme ne s'allume pas en phase d'allumage.-La procédure d'extinction est activée.	-Le réservoir à granulés est vide.-La résistance électrique est défectueuse, encrassée ou n'est pas correctement en place.-Réglage du chargement des granulés incorrect.	-Vérifier la présence de granulés dans la trémie.-Vérifier les procédures d'allumage.-D'autres opérations de rétablissement du fonctionnement normal doivent être effectuees par un centre d'assistance.
AL 6 ABSENCE DE GRANULES	-Le brasilien'est pas alimenté en granulés.	-Le réservoir à granulés est vide.-Le fonctionnement du motoréducteur de chargement des granulés doit se régulariser.-Le motoréducteur ne charge pas les granulés.	-Vérifier la présence de granulés dans la trémie.-Régler l'alimentation des granulés.-D'autres opérations de rétablissement du fonctionnement normal doivent être effectuees par un centre d'assistance.
AL 7 SECURITÉ THERMIQUE	-Cette alarme se déclenché en cas d'intervention du thermostat de sécurité de la temperature du canal de la vis sans fin.-Le système est arrêté.	-Le thermostat de sécurité a relevé un température supérieure au seuil de réglage à cause de la surchauffe de la partie inférieure du réservoir et a donc bloqué le fonctionnement du motoréducteur.	-Vérifier la cause de l'échauffement excessif.-Débloquer le thermostat en agissant sur le bouton de réarmement.
Signalisation	Anomalie Causes probables	Solutions
AL 8 ABSENCE DÉPRESSION	-En marche, le poèle relève une pression inférieure au seuil de tarage du vacuostat.-Le système est arrêté.	-La chambre de combustion est encrassée.-Le conduit de fumée est obstruè. -La porte de foyer n'est pas fermée.-Les clapets anti-explosion sont ouverts-coincés.-Le vacuostat est défectueux.	-Vérifier l'état de propretdu conduit de fumée et de la,chambre de combustion.-Vérifier la fermeture hermétique de la porte.-Vérifier la fermeture des clapets anti-explosion.-D'autres opérations derétablissement du fonctionnement normaldoivent être effectuees par un centre d'assistance.
AL 9 TIRAGE INSUFF	-Cette alarmé se déclenché lorsque le flux d'air combustant se situe en dessous d'un certain seuil.	-La,chambre de combustion est encrassée.-Le conduit de fumée est obstruè.-La porte de foyer n'est pas fermée.-Les clapets anti-explosion sont ouverts-coincés.-Le débitmètre est défectueux.	-Vérifier l'état de propretdu conduit de fumée et de la,chambre de combustion.-Vérifier la fermeture hermétique de la porte.-Vérifier la fermeture des clapets anti-explosion.-D'autres opérations derétablissement du fonctionnement normaldoivent être effectuees par un centre d'assistance.
AL b ERREUR TRIAC COC	-Cette alarmé se déclenché lorsque le motoréducteur fonctionne en continu et pendant plus de 60 s.-Le système est arrêté.	-l'électronique de commande relève que le relais de commande du motoréducteur est défaillant (contacts collés).	-Les opérations derétablissement du fonctionnement normaldoivent être effectuees par un centre d'assistance.
ATTENTE REFROID	-Cette alarmé se déclenché en rallumant le poèle immidiatement après l'avoir étéint.	-Tentative de déblocage en phase d'extinction avec le poèle chaud en phase de refroidissement.	-L'accuitement de l'alarme ne sera possible qu'une fois le poèle éteint.
ÉCHÉANCE ENTRETIEN	-Cette alarmé se déclenché lorsque le poèle a fonctionné plus de 1800 heures après la的最后一ière intervention d'entretien.	-Avis d'entretien extraordinaire.	-Les opérations deretroyage- entretien extraordinaire et derétablissement du fonctionnement normaldoivent être effectuees par un centre d'assistance/agréé.

La société COLA s.r.l. se réserve d'apporter des modifications techniques ou esthétiques

a ses produits a n'importe quel moment et sans préavis.

Toutes les configurations, les dessins, les mesures et les schémas sont fournis à titre d'exemple.

8 ANNEXES

• à puissance nominale et de faible puissance / Nominal output and Reduced output
  ** La consommation de granules peut varier selon le type de pellet utilise / Pellet consumption can vary according to the type of pellets used.

9 MENU REGLAGES INSTALLATEUR

Les instructions décrites ci-après sont réservées aux techniciens qualifiés possédant les compétences spécifiques nécessaires pour intervenir sur les apparèils de chauffage fabriqués par la société COLA.

Noter que toute variation interpèstive et/ou incorrecte peut provoquer de graves dommages aux apparèils, aux personnes et à l'environnement. Le cas échéant, la société Cola s.r.l. est dégagée de toute responsabilité.

Pour acceder au menu RÉGLAGES INSTALLATEUR, appuyer sur le bouton P3 - MENU et, à l'aide des touches de défilament, afficher l'option RÉGLAGES INSTALLATEUR, puis appuyer à nouveau sur le bouton P3 - MENU. Toujours à l'aide des touches de défilament, faire apparaitre la clé d'accès 10 et appuyer à nouveau sur le bouton P3 - MENU.

Pour afficher les différents paramètres, utiliser les touches de défilament ; pour acceder aux différents paramètres, appuyer sur le bouton P3 - MENU ; pour modifier les différents paramètres, utiliser les touches de défilament et pour sortir de la séquence, appuyer sur la touche ESC.

Voutrouverez ici les paramètres de réglage indiqués ci-dessous.

Code paramètre Description

10-01	Permet d'augmenter ou de diminuer la durée de OFF de la vis sans fin pour toutes les puissances.
10-02	Permet d'augmenter ou de diminuer la vitesse de l'extracteur de fumée pour toutes les puissances d'une valeur de 5 % pour chaque unité.
10-03 Validation verrouillage des touches.
10-04	Delta ON/OFF du réglage de la température de la sonde de régulation (voir paragraphe 10-07)
10-05	Retard de l'extinction du poège. Valable uniquement dans le cas de veille (Stand-by) sur ON.
10-06 Permet de valider l'autocalibration.
10-07	Permet de désir que'elle sonde utiliser pour ajuster le réglage du poège : - SONDE LOCALE ; sonde embarquée et connectée à la carte mère. - SONDE DÉPORTÉE : sonde située sur l'afficheur graphique distant.

COLAS.r.l.-Viale del Lavoro 7/9-37040 Arcole (VR) Italy-Tel.[phone].6144043

Cod. Fisc. - P.IVA e Iscr. Reg. Impr. 02990180230 - Capitale Sociale Euro 52.000,00 i.v. R.E.A. VR-301021 - Socio Unico

Fax Amministrazione 045.6100317 - Fax Commerciale 045.7639032 - Fax Assistenza 045.7639030 - Fax Logistica 045.6144048

email: [e-mail] - on line: www.colastufe.com

2.7 Esquema électrique

2.8 Emergencias
