Caractéristiques techniques	Lave-vaisselle Klarstein 10027045
Capacité	6 couverts
Dimensions (L x P x H)	55 x 50 x 43 cm
Poids	25 kg
Consommation d'eau	6 litres par cycle
Consommation électrique	0,61 kWh par cycle
Niveaux de bruit	49 dB
Programmes de lavage	5 programmes (intensif, normal, éco, rapide, rinçage)
Utilisation	Commandes électroniques avec affichage LED
Entretien	Filtre à mailles amovible, nettoyage facile
Réparation	Accessibilité des pièces pour maintenance
Sécurité	Système de sécurité anti-débordement
Informations générales	Idéal pour les petits espaces, classe énergétique A+

FOIRE AUX QUESTIONS - 10027045 Klarstein

Le lave-vaisselle ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que la porte est bien fermée, car le lave-vaisselle ne démarre pas si la porte est ouverte.

L'eau ne s'évacue pas à la fin du cycle. Que faire ?

Vérifiez que le filtre et le tuyau de drainage ne sont pas obstrués. Nettoyez le filtre si nécessaire et assurez-vous que le tuyau n'est pas plié ou coincé.

Le lave-vaisselle laisse des résidus sur la vaisselle. Pourquoi ?

Cela peut être dû à un manque de détergent, à un cycle de lavage inapproprié, ou à une surcharge de vaisselle. Assurez-vous d'utiliser le bon type et la bonne quantité de détergent et de ne pas surcharger l'appareil.

Des bruits étranges proviennent du lave-vaisselle. Est-ce normal ?

Quelques bruits sont normaux pendant le fonctionnement, mais des bruits forts ou inhabituels peuvent indiquer un problème. Vérifiez que la vaisselle est correctement chargée et qu'aucun objet n'entrave les bras gicleurs.

Comment régler la dureté de l'eau sur le lave-vaisselle ?

Consultez le manuel d'utilisation pour trouver les instructions spécifiques à votre modèle. En général, vous devrez ajuster le réglage du sel régénérant en fonction de la dureté de votre eau.

Le lave-vaisselle ne termine pas le cycle correctement. Que faire ?

Cela peut être dû à un problème de capteur ou à une surcharge. Essayez de réduire la charge et de redémarrer le cycle. Si le problème persiste, contactez le service client.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre en suivant les instructions du manuel. Rincez-le sous l'eau courante et utilisez une brosse douce si nécessaire. Remettez-le en place une fois qu'il est propre.

Le lave-vaisselle ne prend pas d'eau. Que faire ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée d'eau n'est pas sale.

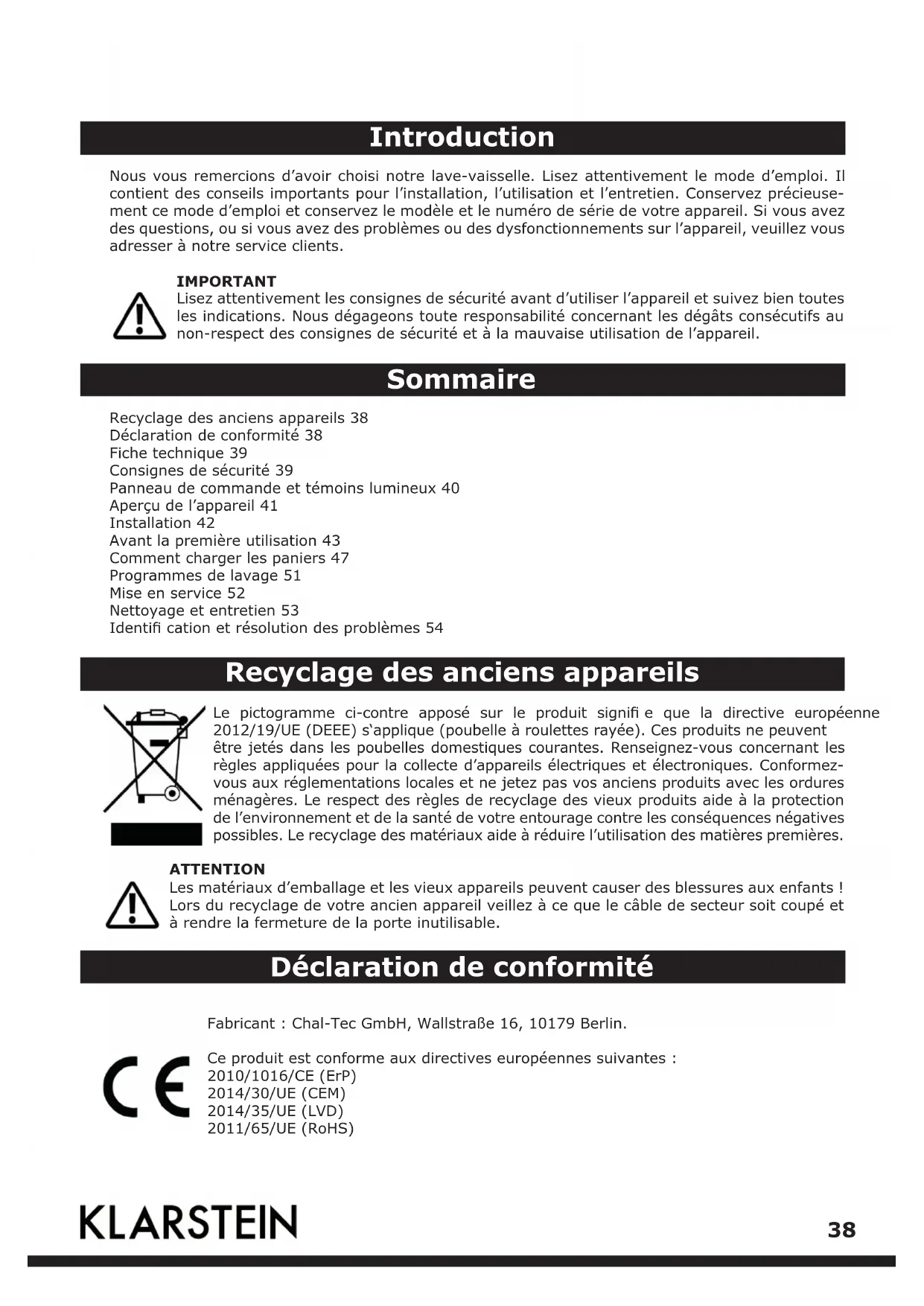

MODE D'EMPLOI 10027045 Klarstein

Nos you remercions d'avoir choisi notre lave-vaisselle. Lisez attentivement le mode d'emploi. Il contient des conseils importants pour I installation, l'utilisation et I'entretien. Conservez précieusement ce mode d'emploi et conservez le modele et le numero de série de votre apparil. Si vous ave des questions, ou si vous ave des problèmes ou des dysfonctionnements sur I'appareil, veuillez vous adresser à notre service clients.

IMPORTANT

Lisez attentivement les consignes de sécurité avant d'utiliser l'appareil et suivez bien toutes les indications. Nous dégageons toute responsabilité concernant les dégats consécutifs au non-respect des consignes de sécurité et à la mauvaise'utilisation de l'appareil.

Sommaire

Recyclage des ancients apparéils 38

Déclaration de conformité 38

Fiche technique 39

Consignes de sécurité 39

Panneau de commande et témoins lumineux 40

Aperçu de l'appareil 41

Installation 42

Avant la première utilisation 43

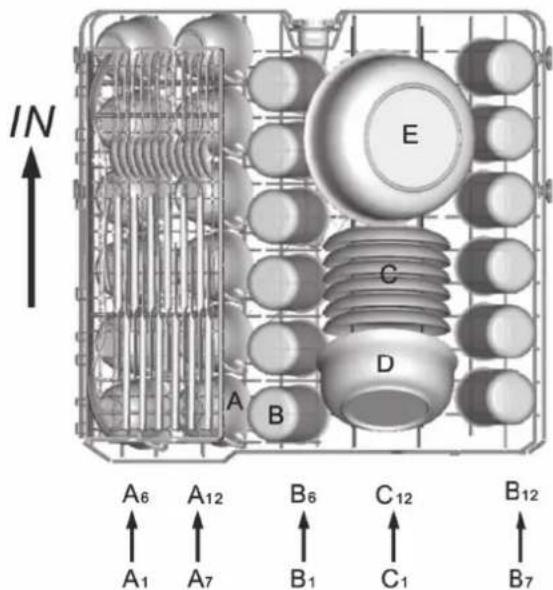

Comment charger les paniers 47

Programmes de lavage 51

Mise en service 52

Nettoyage et entretien 53

Identificat iation et resolution des problemes 54

Recyclage des anciens appareils

Le pictogramme ci-contre apposé sur le produit signifie que la directive europeenne 2012/19/UE (DEEE) s'applique (poubelle à roulettes rayée). Ces produits ne peuvent être jetés dans les poubelles domestiques courantes. Renseignez-vous concernant les règles appliquées pour la collecte d'appareils électriques etlectroniques. Conformez-vous aux réglementations locales et ne jetez pas vos ancients produits avec les ordures menagères. Le respect des règles de recyclage des derniers produits aide à la protection de l'environnement et de la santé de votre entourage contre les conséquences négatives possibles. Le recyclage des matériaux aide à réduire l'utilisation des matières premières.

ATTENTION

Les matériaux d'emballage et les derniers apparciels peuvent cause des blessures aux enfants! Lors du recyclage de votre ancien appariel veiliez à ce que le cable de secteur soit coupé et à rendre la fermeture de la porte inutilisable.

Déclaration de conformité

Ce produit est conforme aux directives europeennes suivantes :

2010/1016/CE (ErP)

2014/30/UE (CEM)

2014/35/UE (LVD)

2011/65/UE (RoHS)

Fiche technique

Numéro d'article 10027045, 100	28642
Puisance 1850 W
Tension électrique / Fréquence AC 2	20-240 V / 50 Hz

Consignes de sécurité

AVERTISSEMENT

Dans des conditions particulières et dans un système à circulation d'eau chaude qui n'a pas été utilisé depuis plus de deux semaines, il peut arriver qu'il se forme de l'hydrogène. L'HYDROGENE EST UN GAZ TRES EXPLOSIF! Si vous n'avez pas utilisé le lave-vaisselle depuis longtemps, ouvre tous les robinets d'eau chaude et laissez couler l'eau pendant quelques minutes avant d'utiliser le lave-vaisselle. Vous permettez ainsi à l'hydrogène de s'évacuer du système. Etant donné que ce gaz est infil ammable, évitez pendant ce temps les fl ammes libres et ne fumez pas.

• Ne tirez pas sur la porte. Ne vous appuyez pas sur la porte ou le panier à couverts.
• Ne touchez pas l'élement chauff ant du lave-vaisselle pendant ou juste après l'utilisation.
• Ne mettez le lave-vaisselle en marche que lorsque la porte est bien fermée.
• Pendant le fonctionnement, ouvre la porte avec précaution et faites attention à ce que l'eau ne jaillisse pas vers vous.
• Ne posez rien de lourd sur la porte ouverte, la machine pourrait basculer vers l'avant.
  Veillez a ce que les choses en plastique ne touchent pas I'elément chauff ant pendant le fonctionnement.
  Veilz a ce que le reservoir de produit vaisselle soit vide apres le programme de lavage.
• Ne lavez que les objets en plastique compatibles avec le lave-vaiselle et identifi es comme tels par un symbole.
• Utilisez seulement du produit vaiselle et du liquide de rincage adapté pour les lave-vaiselle. N'utilisez aucun savon, lessive ou produit pour les mains.
• L'alimentation du bathtub doit-disposer d'un disjoncteur principal avec un écart de 3 mm minimum entre les contacts des pôles, pour garantir la coupure du circuit d'alimentation en cas de dysfonctionnement.
• Tenez les enfants à l'écart des produitsVAISSELLE et liquides de rincage et faites attention a ce qu'ils ne puisent vous dérober de produit par la porte ouverte.
• Ce mode d'emploi est également disponible chez le fabricant ou le commercant.
• Ne plongez pas l'appareil dans I'eau ou dans tout autre liquide, ni le cable d'alimentation, ni la fi che du cable d'alimentation.
• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et des personnes aux expériences et capacities physiques, sensorielles ou mentalles réduites, sous réserve qu'elles aient été au préalable formées à l'utilisation de l' apparéil en toute sécurité et qu'elles comprennent les dangers qui y sont liés.
• Veilze à ce que les enfants ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne peuvent être réalisés par des enfants sans surveillance.
• Les produits de lave-vaisse sont très alcalins. S'ils sont ingérés ils peuvent cause une intoxication. Evitez tout contact avec la peau ou les yeux et tenez les enfants à l'écart du lave-vaisse lorsque la porte est ouverte.
• Ne laissez pas la porte ouverte en permanence pour que personne ne trèbuche dessus.
• Si le cable secteur est endommagé, faites-le remplacer par un professionnel ou le fabricant.
• Veuillez vous débarrasser des emballages dans les régles.
  Lors de I'installation veiliez a ce que le cable secteur ne soit ni plie ni coince.
• Ne jouez pas avec les boutons de réglage.

• Au branchement de la machine, utilisez des tuyaux neufs et jetez les anciens.
  Veilz à ce qu'aucun tapis ne viennentbloquer les ouvertures sous l'appareil.
  Utilisez le lave-vaiselle uniquement aux fi ns pour lesquelles il a eté fabriqué.
  Utilisez le lave-vaisselle uniquement à l'intérieur.

• Le lave-vaisselle n'est pas destiné à un usage commercial, mais uniquement à un usage domestique et dans des conditions similaires.

• Ne surchargez pas le lave-vaiselle. Il ne contient de la place que pour 12 couverts standards (Modèles 10028642, 10027045).

ATTENTION

Lors du chargement de la machine, faites particulièrement attention à placer les objets coupants de sorte qu'ils n'abiment pas l'étanchéité de la porte. Les couteaux tranchants doivent être place avec la poignée vers le haut dans le panier à couverts. Les couteaux et les autres objets pointus doivent être place avec la pointe vers le bas dans le panier à couverts ou posés horizontally.

Panneau de commande et tímoins lumineux

1 Interrupteur secteur : pour allumer et éteindre l'appareil.

2 Démarrage programme : avec cette touche vous pouvez différer le démarrage du programme jusqu'à 24 heures.

3 Programme : en appuyant plusieurs fois sur cette touche vous pouvez sélectionner le programme choisi, qui s'allume ensuite sur le panneau de commandes.

4 Fonction alternative : en appuyant sur la touche vous pouvez sélectionner les programmes supplémentaires „3-en-1", "lavage du niveau supérieur" ou bien „lavage du niveau inférieur", qui s'allument ensuite dans le panneau de commandes.

5 Marche/Pause : avec cette touche, vous pouvez démarrer ou arrêté le programme de lavage.

6 Sécurité enfants : si vous maintainez cette touche appuyée pendant 3 secondes, vous activez la sécurité enfants et désactivez toutes les touches.

7 T'émoins lumineux de programmes : lorsque vous choisissez un programme donné, le tímoin lumineux correspondant s'allume.

8 T'émoin lumineux de sel régénéran : s'allume lorsque vous devez rajouter du sel régénéran.

9 T'émoin de liquide de rinceage : s'allume lorsque vous devez rajouter du liquide de rinceage.

10 T'émoin lumineux de 3-en-1 : s'allume lorsque la fonction 3-en-1 est sélectionnée.

11 T'émoin lumineux de sécurité enfants : clignote 6 fois et reste ensuite allumée lorsque vous acti-vez la sécurité enfants.

12 Lavage du niveau supérieur : s'allume lorsque le bras supérieur est en action.

13 Lavage du niveau inférieur : s'allume lorsque le bras inférieur est en action.

14 Ecran digital : affi che la durée restante, les incidents et les codes erreurs.

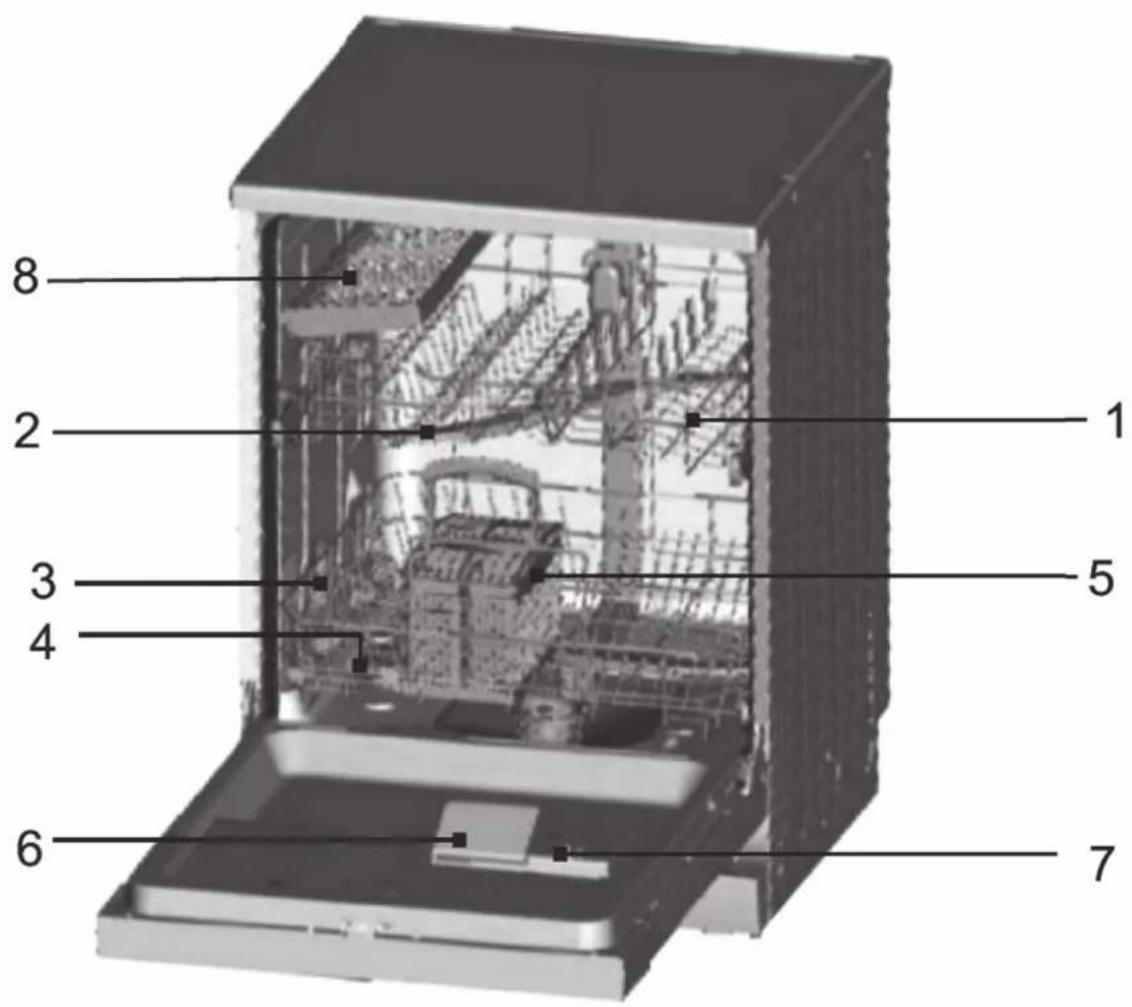

Aperçu de l'appareil

1. Panier supérieur
2. Bras de lavage
3. Panier inférieur
4. Reservoir de sel regénérant
5. Filtre
6. Réservoir de produit vaiselle
7. Réservoir de liquide de rincege

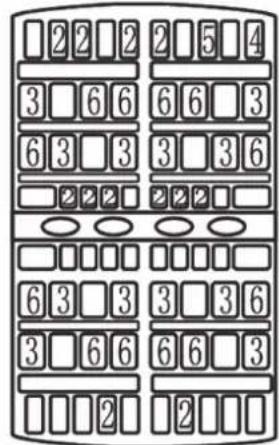

8. Panier a couverts

Installation

AVERTISSEMENT

Lors de l'installation, l'appareil doit etre débranché du secteur. Faute de quoi vous courez le danger d'un chic electrique potentiellement mortel.

Installer l'appareil

1. Retirez tous les matérielux d'emballage et vérifi ez que la machine n'a pas ete endommagée pendant le transport. Le cas echéant, contactez le commercant et ne poursuivez pas l'installation.
2. Placez le lave-vaiselle de sorte que le dos et les cots de l'appareil touchent les cots de la niche d'encastrement ou de tout autre mur. Vous pouvez aussi placer l'appareil sous un simple plan de travail.
3. Placez le lave-vaisselle sur un sol solide et horizontal. Si le sol est inégal, utilisez les pieds régla-bles pour compenser les inégalités. Réglez les pieds jusqu'à ce que l'appareil soit droit. L'angle d'inclinaison ne doit pas dépasser 2^ , autrement l'appareil pourrait semettre à vibrer ou à bouger lorsqu'il est en fonctionnement.

Brancher l'eau et le courant

Faites installer les branchements en eau et en électricité par un professionnel. Le lave-vaiselle ne doit pas reposer sur les tuyaux d'eau ou les cables électriques. Lorsque vous branchez l'appareil à l'arrivée d'eau, utilisez un tuyau neuf.

• Branchement du tuyau d'arrivée d'eau
  Si la prise d'arrivée d'eau est neue ou n'a pas ete utilisiee pendant longtemps, faites couler l'eau un moment pour etre sur qu'elle soit propre et qu'il ne s'y trouve plus aucune particule. Autrement, des particules en suspension pourraient boucher l'arrivee d'eau et endommager la machine. Vissez le fi letage du tuyau d'arrivee d'eau froide sur une prise de 34 de pouce et assurez-vous qu'il est solidement fi xé.
• Montage du tuyau de vidange

Fixez le tuyau de vidange à la conduite d'évacuation sans le plier. Si la longueur du tuyau est insu fi sante, fournissez-vous un tuyau plus long auprès d'un service professionnel, du même matériel que l'original. La longueur du tuyau doit être au maximum de 4 metres. Veillez à ce que le tuyau soit solidement relié à la conduite d'évacuation et qu'il ne puisse pas glisser pendant l'utilisation.

• Branchement du courant
  Veillez à ce que la prise de secteur soit reliée à la terre et qu'elle réponde aux exigences locales. Ne branchez l'appareil que sur des prises dont la tension correspond à celle de l'appareil. Si la fi che ne correspond pas à la prise, faites-la changer par un professionnel.

ATTENTION

L'appareil doit être installé de façon à ce que le cable secteur et la prise murale soient accessibles facilement. Si le cable secteur est endommagé, il doit être remplace par le fabricant ou par un service professionnel agréé.

Avant le premier programme

Avant de laver de la vaisselle pour la première fois, replississe le conteneur de sel avec 500ml d'eau et replisssez ensuite avec 1.2kg de sel regénérant. Il est normal qu'un peu d'eau s'échappe du conteneur et que le témoin lumineux de sel regénérant ne s'éteigne qu'après un moment, une fois que le sel aura été dissous.

Installer les tuyaux

Lors du branchement du tuyau d'évacuation, veillez à ce que le tuyau soit parfaitement installé afin de ne pas avoir de fuite d'eau. Veillez à ce que le tuyau de vidange ne soit ni pié ni pince.

Vider le tuyau de vidange

Si I'évacuation se trouve à plus d'un mètre au-dessus du sol, l'eau de vidange ne peut pas être pompée directement dans l'évacuation. Dans ce cas vous doivent recueiller l'eau de vidange dans une bassine ou un conteneur qui se trouve plus bas que la vidange de l'appareil.

Rallonger letuyau

Si vous avez besoin d'un tuyau plus long, prenez-en un similaire. Le tuyau ne doit pas dépasser 4 metres de long.

Branchement du siphon

Le siphon doit se couver à une hauteur comprise entre 50 et 100cm . Fixez le tuyau de vidange avec un collier de serrage.

Avant de démarrer le lave-vaisselle pour la première fois, vérifie bien :

• Que le lave-vaisselle est installé bien droit et stable.
• Que la vanne d'admission est ouverte.
• Que les tuyaux et les connexions sont étanches.
• Que tout est bien branché sur l'appareil et qu'il est allumé.
• Que tous les matériaux d'emballage ont ete retirés de la machine.

Avant la première utilisation

S'il you plait noter que le modèle 10028642 la durée de l'eau ne peut pas etre reglee. Il atteint la chambre de sel avec un sel approprié de replir (voir: Remplissez de sel regenerant).

Réglage de la durée de l'eau (seulement 10027045)

La durée de l'eau doit être réglée manuellement. Pour l'adoucissement le sel regénérant filtreet les mineraux et le sel de l'eau, car ils causent des dommages à l'appareil. Plus il se trouve de mineraux et de sels dans l'eau, plus elle est dure. Selon le type de machine, la durée de l'eau se règle soit par l'écran soit par bouton rotatif de réglage sur le réservoir de liquide de rincege. Si votre modele n'a pas de réservoir de sel regénérant, sautez les points a) et b).

Dans les deux cas, le lave-vaiselle calcule automatiquement la quantité nécessaire de Sel régénérant en fonction de la durée de l'eau. Cette fonction a été développée pour optimiser la quantité et l'utilisation du sel régénérant. Suivez les indications suivantes pour régler la durée de l'eau :

Article numero 10027045

1. Identifi ez le degré de durée et de votre eau, interrogez au besoin vous fournisseur.

2. A l'aide de l'information sur la durée de votre eau, déterminez la valeur de réglage indiquée sur le tableau (H0 à H7).

3. Appuyez sur l'interrupteur d'alimentation.

4. Maintenez la touche appuyee pour le depart diff eré et appuyez en plus sur la touche de programmation pendant 5 secondes. Une alarme retentit et l'écran affi che le réglage pour la durée de l'eau (le réglage standard par défaut est H4).

5. Pour modifi er le réglage, appuyez de nouveau sur la touche de démarrage différé. Chaque fois que vous appuyez sur la touche, le réglage est modifié d'un cran vers le haut (si vous étes arrivé à H7 l'affi chage returne ensuite à H0).

6. Lorsque vous avez entre la bonne valeur, appuyez sur la touche de programme. La valeur reglee est maintainant sauvegardée.

Degré de dureté (°TH) Catégorie de dureté Valeur
0-6 douce (1) H0
6-8 douce (1) H1
8-10 moyenne (2) H2
10-12 moyenne (2) H3
12-16 dure (3)	H4
16-20 dure (3)	H5
20-30 très dure (4)	H6
30-50 très dure (4)	H7

Remplissez de sel regénérant

ATTENTION

Utilisez uniquement du sel regénérant adapté pour lave-vaisselle. Toutes les autres sortes de sels (particulierrement le sel de table) endommagent la machine. Nous dégageons toute responsabilité concernant les dégats résultat d'une'utilisation de sel regénérant non adapté.

Remplissez le réservoir de sel uniquement si vous démarrez un programme de lavage complet. Vous évitezez ainsi que ne se forment des dépôts de sel qui peuvent provoquer de la corrosion. Le réserve voir de sel se trouve sous le panier et doit être rempli de la façon suivante :

1. Retirez le panier inférieur et tournez le couvercle du réservoir de sel regénérant.
2. Si vous replissez le réservoir pour la première fois, versez en plus 500 ml d'eau dans le réservoir de sel.

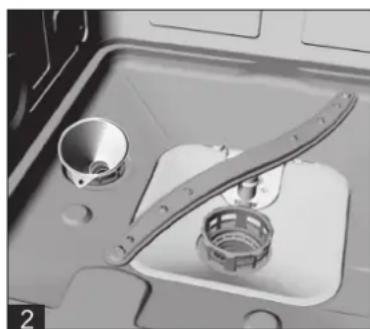

3. Installez ensuite l'entonnoir fourni sur le trou et replissez avec presque 1.2kg de sel regénérant.
   Il est normal qu'un peu d'eau s'échappe du réservoir.
4. Revissez le couvercle sur le réservoir.
5. En principe le témoin lumineux de Sel regénérant se rallume 2-6 jours après le remplissage, une fois que le sel s'est complètement dissous.
6. Si la lampe temoin se rallume après quelques temps, remettez du sel regénérant.

Remplissez de liquide de rincege

Le liquide de rincage est automatiquement ajouté en dernière phase de lavage et permet que la visselle soit bien rincee et sechée sans trace.

ATTENTION

Ne versez que du liquide de rinceage adapte pour les lave-vaiselles. Ne versez que du liquide de rinceage dans le réservoir et:aucun autre produit de nettoyage tels que produit de vaiselle ou liquide vaiselle, you abimeriez la machine.

Si vous n'avez pas de témoin lumineux pour le liquide de rincege sur votre panneau de commande, vous pouvez évaluer la quantité restante dans le réservoir grâce à la fenêtre de contrôle visuel à cote du réservoir de liquide de rincege. Lorsque le réservoir est plein, la fenêtre est fonnée. Moins il y a de liquide de rincege dans le réservoir, plus elle est claire. Veillez à ce que le réservoir de liquide de rincege soit toujours rempli au moins au 1/4 .

Comment replir le réservoir de liquide de rinceage :

1. Tournez le couvercle à gauche vers la flèche d'ouverture et retirez-le.

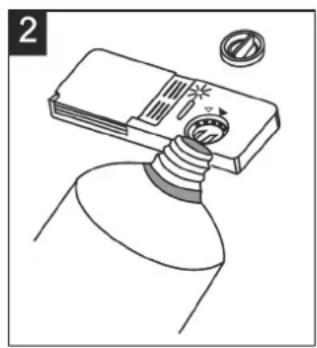

2. Versez le liquide de rincage dans le réservoir de liquide de rincage. Faites attention à ne pas faire déborder le réservoir.
3. Remettez le couvercle et tournez-le à droite vers la flèche de fermeture.

Le liquide de rincage est mélange à la dernière eau de rincage pour éviter que des gouttes d'eau ne se forment sur la vaisselle, ce qui laisserait des traces et des taches. En outre le liquide de rincage facilité le séchage car il aide l'eau à « perlier » sur la vaisselle. Le réserveir de liquide de rincage se trouve à l'intérieur de la portepres du réservoir de produit vaisselle. Pour replir de liquide de rincage, ouvrez le couvercle et remplissez de liquide de rincage, jusqu'à ce que le témoin de contrôle soit complètement noir. Le réserveir de liquide de rincage contient environ 140 ml. Faites attention à ne pas faire déborder le réserveir, car sinon le produit vaisselle pourrait moussexcessivement. Essuyez pour cette raison les liquides renversés avec un peux chiff on et fermez ensuite le couvercle.

ATTENTION

Si vous renversez du liquide de rincege au remplissage, essuyez le liquide renversé avec un peux chiff on. A défaut, le produit vaisselle pourrait mousser exagérément au prochain lavage.

Comment régler la quantité de liquide de rincege

Vous pouvez régler la quantité de liquide de rincege selon 4-6 niveaux. Commencez par le niveau 4. Si vous constatiez des taches et un mauvais séchage, augmentez la quantité de liquide de rincege en retardant le couvercle du réservoir et en tournant le sélectionur sur 5. Si vous avez toujours des problèmes de formation de taches et de sechage, augmentez la quantité de liquide de rincege jusqu'à ce que la vaisselle soit parfaite et sans tache. Le réglage d'usine est sur le niveau 5. Si des traces collantes se forment sur la vaisselle ou un fi Im bleuâtre sur les verres ou les couverts, réduisez la quantité de liquide de rincege.

témoin de contrôle

Remplissez de produit vaiselle

Les substances chimiques actives du produit vaisselle sont importantes pour supprimer la saleté et les résidus durs puis les écuvier de la machine. Presque tous les produits vaisselle commercialisés sont adaptés pour cela.

AVERTISSEMENT

Le produit vaisselle est dangereux pour votre santé. Conservez-le hors de portée des enfants.

• Utilisez uniquement du produit vaisselle adapté pour les lave-vaiselles.
• Conservez votre produit vaiselle bien fermé et au sec.
• Ne replissez de produit vaiselle que juste avant de lancer un programme de lavage.

Produit vaisselle concentré

En fonction de leur composition chimique les produits vaisselle se classent en deux catégories :

• Produits conventionnels, alcalins avec des composants caustiques
• Produits vaisselle peu alcalins avec des enzymes naturels

En combinaison avec un produit concentré, utilisez le programme éco, c'est bon pour l'environnement et pour votre vaisselle. Le programme éco permet le développement cible des caractéristiques d'élimination de saleté des enzymes de lavage dans le produit vaisselle concentré et atteint suite le résultat équivalent au programme intensif.

Produit vaisselle en tablettes

Les tablettes de produit vaisselle de différentes marques se dissolvent à des vitesses variables dans la machine. Pour cette raison, elles ne peuvent le plus souvent pas développer toute leur puissance de nettoyage lors des programmes courts. Pour cette raison, utilisez-les en combinaison avec les programmes longs, pour être sur que les tablettes se dissolvent complètement. Voici comment replir le réservoir de produit vaisselle.

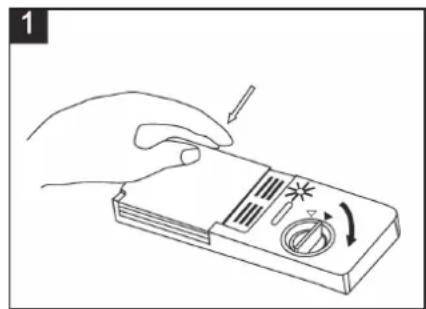

1. Le couvercle fermé, appuyez sur le bouton de déverrouillage pour ouvrir le couvercle.

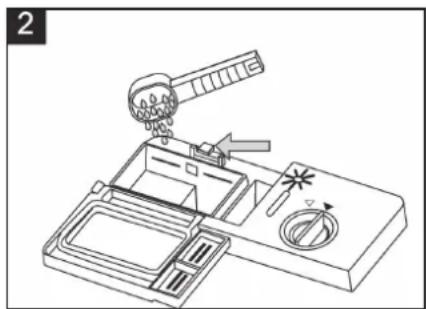

2. Remplissez de produit vaisse l'année 2014-2016, en 2015-2017, en 2018-2019, en 2019-2020, en 2020-2021, en 2022-2023, en 2024-2025, en 2026-2027, en 2028-2030, en 2031-2033, en 2034-2035, en 2036-2037, en 2038-2039, et en 2040-2041.

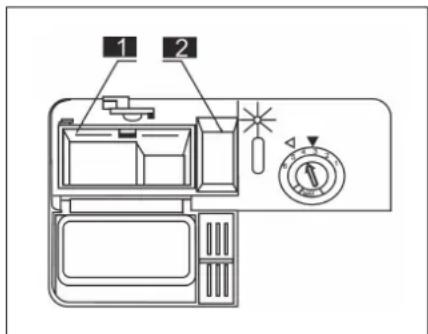

Laonne quantite de produit vaisselle

En replissant le réservoir, faites attention à la marque sur le bord du réservoir. Elle indique le niveau de replissage du réservoir (voir schéma).

1. Remplissez ici de produit vaisselle pour le lavage principal, MIN signifi e environ 20 g de produit vaisselle.
2. Remplissez ici de produit vaisselle pour le prélavage, le réservoir contient environ 5 g de produit vaisselle.

Respectez aussi les consignes de dosage du fabricant indiquées sur l'emballage du produit vaisselle. Refermez le couvercle et serrez-le jusqu'à ce qu'il s'enclenché. Si votre vaisselle est très sale, rajoutez du produit vaisselle dans le réserveir de prélavage. Ce produit vaisselle sera actif des la phase de prélavage.

Il existe 3 sortes de produits vaisselle :

Avec phosphate et chlore
Avec phosphate sans chlore
- Sans phosphate ni chlore

Les nouveaux produits vaisselle en poudre ne contiennent plus de phosphates, il leur manque donc l'eff et adoucissant des phosphates. Vous devriez dans ce cas replir aussi votre réservoir de sel régérant, si la durée de l'eau est entre 0-6 °TH (douce). Si vous utilisez du produit vaisselle sans phosphates avec une eau dure, vous risquez d'avoir des taches blanches sur la vaisselle et sur les verres. Dans ce cas prenez à chaque lavage une grande quantité de produit vaisselle. Le produit vaisselle sans chlore n'éclaircit que légarement, ce qui ne supprime pas totallement les trainées et les taches. Choisissez dans ce cas une température de lavage plus élevé.

Tabletes vaisselle 3-en-1

IMPORTANT

Si vous utilisez des tablettes 3-en-1, vérifi ez d'abord si les tablettes sont adaptees pour votre durée d'eau et suivez exactement les indications du fabricant sur le paquet lors de leur utilisation et n'utilisez aucun liquide de rinceage supplémentaire ni de sel regénérant.

Comment utiliser la fonction 3-in-1

• Avec ces tablettes utiliser la fonction 3-en-1. la fonction 3-en-1 est une fonction complémentaire, elle doit être utilisé avec un autre programme (intensif, éco, délicat).
• Pour cela appuyez sur le bouton d'alimentation puis sur la touche 3-en-1, jusqu'à ce que le témoin correspondant clignote. Démarrez ensuite le programme de lavage.
• Si vous changez à nouveau pour des tablettes simples, replisssez d'abord vos réservoirs de sel et de liquide de rincege. Reglez ensuite la durée de l'eau au niveau le plus haut et faites marche le programme éco à vide.
• Reglez ensuite la durée de l'eau sur votre valeur normale. Vous pouvez ensuite utiliser vos tablettes simples.

Comment charger les paniers

Pour que vous lave-vaisselle travaille le plus effi cacement possible, respectez bien les regles suivantes. L'équipement et l'aspect des paniers varient selon les modèles. Retirez les plus gros restes d'aliments avant de replir le panier. Vous n'avez pas besoin de rincer à l'eau les couverts avant de replir le panier.

Placez les objets dans le panier de la façon suivante :

Gobelets, verres, casseroles et poêles doivent être placés avec la face interne vers le bas.
- Saladiers et bolds doivent être légarement inclines, pour que l'eau puisse s'écouler facilement.
- Placez les assiettes verticalement dans les supports prevus af n qu'elles ne se renversent pas.
Veilz a ce que la vaiselle ranged n'empete che pas les bras de lavage de tourner pendant le programme de lavage.
- Les petits éléments ne doivent pas etre lavés au lave-vaisselle, car ils pourraient tomber à travers le panier.

Comment charger le panier supérieur

Le panier supérieur a ete concu pour les objets les plus legers tels que les verres, les tasses de the et de cafe, les sous-tasses,petites assiettes et bols ainsi que les petites poles, sous reserve quelles ne soient pas trop sales.

Placez la vaisselle dans le panier de sorte qu'elle ne soit pas renversée par le jet d'eau.

Chargement du panier supérieur

A Gobelets

B Verre

C Sous tasse

D Saladiers

E Saladiers

I Petites assiettes

K Louches

Panier supérieur

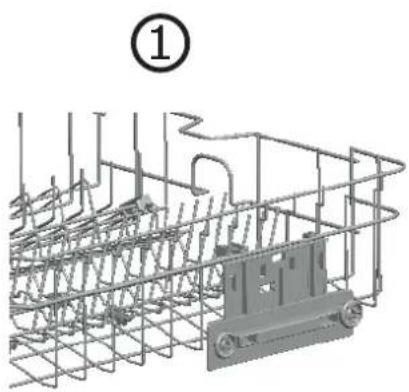

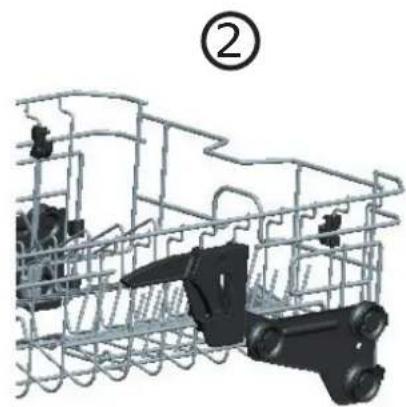

Ajustement de la hauteur pour le panier supérieur

Vous pouvez modifier la hauteur du panier supérieur sans le retarder pour cela, pour gagner de la place au niveau supérieur ou inférieur si besoin lorsque la machine est déjà pleine. Le panier est préinstallé en position basse.

1. Pourmettrele panier superieur en position basse,appuyez sur les leviers sur les cotes droit et
   gauche du panier superieur et appuyez doucement et en meme temps sur le panier,vers le bas.
2. Pourmettrele panier superieur en position haute,poussez le panier vers le haut,sans toucher
   aux leviers.

REMARQUE: veillez à ce que les leviers soient dans la même position en même temps (haute ou basse).

En positionasse En position haute

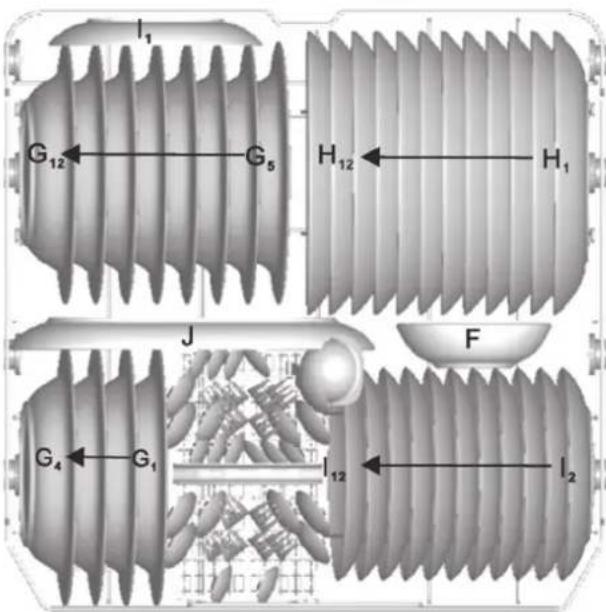

Chargement du panier inférieur

Nous vous recommendons de mettre dans le panier inférieur les objets de grande taille ou très sales. En font partie les casseroles, poêles, couvercles, et les grands plats. Les plats et les couvercles de casseroles doivent être placés sur le côté du panier (voir schéma) afin de ne pas générer le mouvement du bras de lavage. Les casseroles et saladiers doivent être installés avec la face interieure vers le bas. Les casseroles profondes doivent être légrement inclinées pour que l'eau s'évacue我喜欢.

Chargement du panier inférieur
F Saladiers
G Assiettes àSoupe
H Grandes assiettes
I Petites assiettes
J Plats ouales

Panier inférieur
Panier inférieur

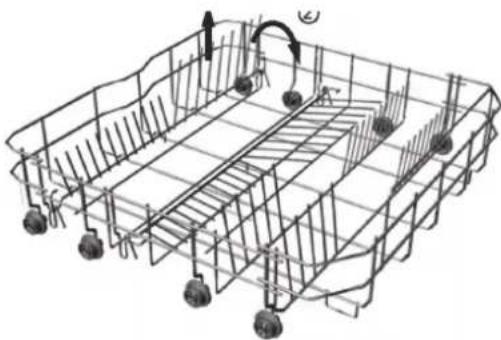

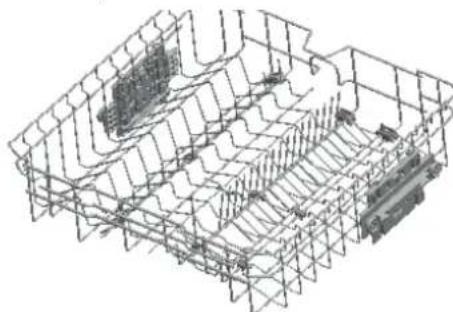

Replier les supports du panier

Vous pouvez rabattre les supports pour les assiettes si vous avez besoin de plus de place pour les casser-roles et les poèmes. Les supports repliables sont en deux parties chacun, repliables indépendamment. Vous pouvez replier un support ou même tous, selon la place supplémentaire dont vous avez besoin pour des objets plus volumineux.

Panier supérieur

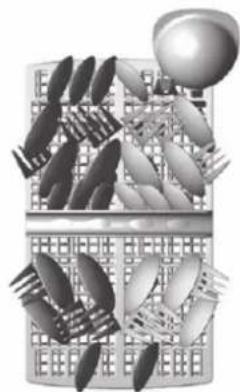

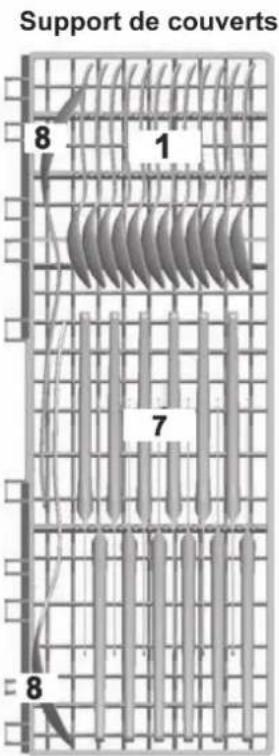

Panier à couverts et support à couverts

Placez les couverts dans le panier à couverts. Les poignées doivent être orientées vers le bas. Placez les couverts dans les compartments correspondants. Mettez les couverts longs dans le panier supérieur ou sur le support à plat, ou tout à l'avant du panier.

• Objects en argent et aluminium, dont la couleur risque d'être modifiée avec le temps
• Les plats émailés car l'émail disparait avec le temps et la fréquence des lavages

A surveiller quand vous remplissez l'appareil :

Veillez a ce que rien ne dépasse en-dessous du panier à couverts.
- Ne mettezaucunobjectquicontienne des cendres decigarette,de la cire de bougies ou de la peinture dansle lave-vaiselle.
Pour obtenir de bons résultats et economiser de l'énergie, ne surchargez pas le lave-vaiselle.
N'empilez pas les couverts et ne les faites pas se chevaucher.
Pour éviter de casser les verres veillez à ce qu'ils ne se touchent pas.

Panier a couverts

Côté porte

• Ne placez jamais les couverts longs et tranchants dans le panier mais mettez-mes horizontally sur le support à plat ou dans le panier supérieur.

Les dommages aux verres et à la vaisselle peuvent être la conséquence du type de, du mode de fabrication, des composants chimiques du produit vaisselle, de la température de l'eau et de la durée du programme.

IMPORTANT

Lavez unquielement des verres et porcelainines marques comme compatibles avec le lave-vaiselle par leur fabricant. Utilisez un produit vaisselle doux et choisissez un programme a basse tempereature. Retirez les verres et les couverts ds la fi n du programme.

A la fi n du programme

A la fin du programme de lavage, un signal sonore retentit six fois de suite. Eteignez la machine en appuyant sur le bouton de marche, fermez l'arrivee d'eau et ouvre la portedu lave-vaisselle. Patientez quelques minutes pour que la vaiselle refroidisse et sèche un peu.

Programmes de lavage

Programmes de lavage

Programme Description Cycle de lavage		Durée (Min.)	Consommation (kWh)	Consommation d'eau (Liter)
Intensif	Pour une vaisselle très sale, par ex les casseroles, poées et vaisselle avec des restes alimentaires collés.	Prélavage lavage (60°C) rincçage 1 rincçage 2 rincçage chaud séchage	194 1.2	16.4
Eco/Standard (*EN50242)	Pour une vaisselle normalement sale, par ex des casseroles, assiettes, verres et poées peu sales.	prélavage lavage (46°C) rincçage rincçage à chaud séchage	191 0.92	10
Programme délicat	Pour les objets fi ns et sensibles à la chaleur. (démarrez ce programme tout de suite après avoir utilisé la vaisselle)	lavage (46°C) rincçage lavage lavage à chaud séchage	176 0.75	10
60 Min.	Pour la vaisselle non sensible et normalement sale, de tous les jours	Lavage à chaud 1 Lavage à chaud 2 Lavage à chaud (60°C) Séchage	60 0.90	10
Rapide	Programme court pour une vaisselle peu sale qui ne re-quiert pas de lavage supplémentaire	Lavage (40°C) Lavoge à chaud	42 0.50	6.8
Prélavage	Pour prélaver de la vaisselle qui ne sera lavée entièrement que plus tard.	Prélavage	9 0.01	3.6

*EN50242: ce programme a été utilisé pour le test.

Information pour les tests comparatifs selon EN50242:

• Remplissage standard : 12 couverts
• Position du panier supérieur : position basse
• Réglage du liquide de rinceage : 5 (ou 4 si le réservoir de liquide de rinceage comporte 4 niveaux)

Mise en service

1. Retirez les paniers inférieur et supérieur, placez la vaiselle dans les paniers et repoussez les paniers dans la machine. Nous vous recommendons replir d'abord le panier du bas puis celui du haut. Enfin, ajoutez le produit vaiselle.
2. Branchez la fiche dans la prise murale. Assurez-vous que le robinet d'arrivée d'eau est complètement ouvert.
3. Fermez bien la porte jusqu'à l'entendre s'enclencher, et appuyez sur le bouton d'alimentation.
4. Appuyez maintainant plusieurs fois sur la touche programme pour selectionner le programme désire. Pour demarrer le programme, appuyez sur la touche Start.

Changer de programme

• Il vaut moins modifi er un programme en cours tout de suite après son demarrage. Autrement il se peut que le produit vaisselle ait déjà eté mélangé à l'eau et évacué de la machine avec celle-ci. Si tel est le cas, remettez du produit vaisselle.
• Pour changer de programme, appuyez deux fois de suite sur le bouton d'alimentation pour éteindre et redémarrer la machine.
• Vous pouvez maintainantCHOISIR un nouveau programme en appuyant plusieurs fois de suite sur la touche programme. Appuyez ensuite sur la touche Start pour demarrer le programme.
• Si vous ouvrez la porte du lave-vaiselle pendant le cycle de lavage, la machine s'arrête, un signal d'alarme retentit et l'écran affi che E1 (Erreur). Si vous refermez la porte la machine reprend son cycle de lavage. Vous étés informé de l'état actuel par les témoins lumineux : les témoins clignotent lorsque la machine est en pause, ils restent allumés lorsque la machine est en cycle de lavage.

REMARQUE

Lorsque toutes les lampes scintillent, la machine connait un problème de fonctionnement. Débranchez la fi che de la prise murale et fermez le robinet d'arrivée d'eau auquel la machine est branchée. Adressez-vous ensuite au service clients.

Ajouter de la vaisselle après coup

Tant que le réserveir de produit vaisselle ne s'est pas ouvert, vous pouvez a tout moment rajouter la vaisselle que vous avez oubliee.
- Entrouvre la porte et faites attention à ce que l'eau de la machine ne jaillisse pas sur vous.
Lorsque les bras de lavage ne tournent plus, vous pouvez ouvrir la porte complètement.
- Ajoutez maintainant la vaisse l'oubliée.
- Fermez bien la porte jusqu'à ce qu'elle s'enclenché. 10 secondes après, le lave-vaisse reprend son programme.

ATTENTION

Ouvrir la portependant un programme de lavage est dangereux, vous risquez de vous brûler avec de l'eau ou de la vapeur chaude. Pour cette raison, ouvrez la portetres prudemment.

Retirer la vaiselle en fi n de programme

A la fi n du programme, un signal retentit 6 fois de suite et I'ecran affi che -
- Eteignez la machine et fermez le robinet d'arrivée d'eau.
Ouvrez la porte très prudemment car de la vapeur chaude peut s'en échapper.
- La vaisse chaude étant fragilisée, laissez-la refroidir 15 minutes, avant de la retirer.
- Pendant ce temps, laissez la porte juste entrouverte, cela accélère le sechage.
Videz d'abord le panier inférieur pour que I'eau du panier supérieur ne tombe pas sur la vaiselle.

Système de fi Itre

Système de fi Itre

Le fi Itre empêche les grosses particules et autres restes alimentaires d'atteindre les pompes. Ces restes pourraient boucher le fi Itre.

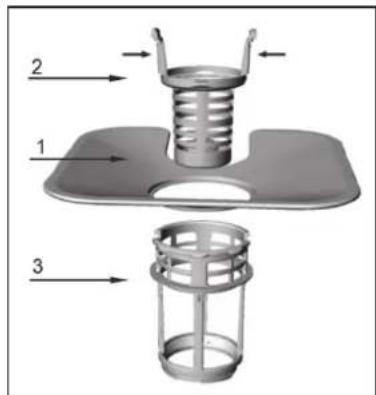

Le système de fi Itre se compose des éléments suivants :

1. Filtré plat : les restes alimentaires et autres sont aspirés par une buse spéciale sous le bras de lavage inférieur.
2. Filtre à grosses particules : les grosses particules telles que les os ou les tesses de verre sont retenus par le fi Itre à grosses particules. Pour les retirer du fi Itre, tirez delicatement le fi Itre par ses supports situés en haut, et videz-le.
3. Micro filtré : il empêche que les restes alimentaires filtrés et autres résidus neeturnnent dans le lave-vaiselle pendant le programme de lavage. Contrôlez-le après chaque lavage, dévissez-le delicatement si besoin pour le sortir, retirez tous les restes et nettoyez-le à l'eau courante.

Comment retirer le fi Itre

Pour de bons résultats de nettoyage, vous devez en原則 nettoyer l'ensemble des fi Itres une fois par semaine au moins. Pour nettoyer le fi Itre à grosses particules et le micro fi Itre, utilisez une Brosse.

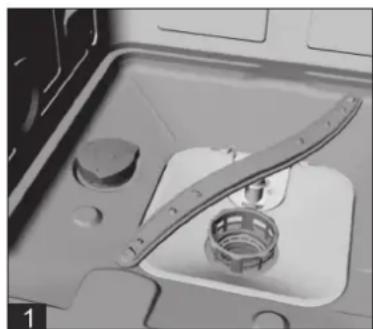

1. Demontez le bras de lavage, tournez le fi Itre a grosses particules en sens antihoraire et retirez-le.
2. Retirez ensuite le fi Itre plat.
3. ÀpRES avoir nettoyé le fi Itre, remontez-le en suivant les mêmes étapes en sens inverse et remontez le bras de lavage.

ATTENTION

Ne faites jamais fonctionner le lave-vaisselle sans fi Itre. Veillez à ce que les fi Itres soient bien remontés après le nettoyage, autremer cela pourrait endommager votre lave-vaisselle.

Nettoyage des bras de lavage

Nettoyez les bras de lavage régulierement pour-retirer les restes de l'eau car ces derniers risquent avec le temps de boucher les buses.

• Tournez le bras de lavage en sens hora et demontez-le.
  Lavez les bras à l'eau chaude et savonneuse et utilisez une Brosse douce.
• ÀpRES le nettoyage, tournez les bras de lavage en sens antihoraire pour les fi xer à nouveau.

Protection contre le froid

Si vous lave-vaisselle passé l'hiver dans un endroit non chauffé, faites intervenir un technicien d'entretien ou un professionnel qualifi é afin de :

• Debrancher le lave-vaisselle de l'alimentation électrique.
• Fermer l'arrivée d'eau et débrancher le tuyau du robinet.
  Vider I'eau contenue dans le tuyau et le robinet
  Rebrancher le tuvau sur le robinet.
  Retirer le fi Itre et pomper l'eau de vidange restante avec une éponge.

Nettoyage de la porte

Pour nettoyer la porte, utilisez un chiff on doux et chaud. Pour éviter que l'eau ne passé dans la fermeture de la porte, n'utilisez aucun arosol. N'utilisez aucun produit abrasif, de papier ou d'éponge à vaisselle pour ne pas endommager la surface.

A quoi vous devez faire attention lors du nettoyage et de l'entretien

• Àpres chaque programme : fermez l'arrivée d'eau et laissez la porte entrouverte afi n que la vapeur et les odeurs s'évacuent.
• Avant chaque nettoyage ou entretien, retirez la fi che de la prise murale.
• N'utilise pas de solvants ou de produits abrasifs. Pour le nettoyage, utilisez une éponge douce et de l'eau chaude savonneuse. Pour-retirer les taches et les traces sur la vaisse, utilisez un chiffon doux et humectez-le avec un peu d'eau vinaigrée, ou bien utilisez un produit de nettoyage pour lave-vaisse.
• Si vous n'utilise pas votre lave-vaiselle pendant une période prolongée, faites un programme complet sans vaisse. Retirez la fi che de la prise murale en fin de programme, fermez le robinet d'arrivée d'eau et laissez la porte entrouverte.
• Si vous doivent désigner la machine, essayez de la maintainir en position verticale. Si vous y entendraient, la machine peut être posée sur le dos.
• Nettoyez le joint d'étanchéité régulierement avec une éponge douce. Vous évitez ainsi que des restes alimentaires s'y coince et ne provoquent des bruits désagréables.

Identifi cation et résolution des problèmes

Codes erreurs

Si un incident se produit pendant le fonctionnement, la machine affi che à l'écran un code erreur :

Code Signifi cation Cause possible
E1 Porte	ouverte La porte a eté ouverte pendant le fonctionnement
E2 Tuya	d'évacuation Problème d'arrivée d'eau
E3 Ecoulment d'eau	problème d'écoulement de l'eau/tuyau de vidange
E4 Capteur de température	Le capteur de température ne fonctionne pas
E5 Débordement/étanchéité	La machine n'est pas étanche/est bouchée
E6 Problème d'étanchéité	Il y a un problème d'étanchéité
E7 Température	Température inhabituelle élevée
E8 Conduite d'évacuation d'eau	Problème de conduite d'évacuation d'eau

ATTENTION

Si la machine est noyée, fermez immediatement l'arrivee d'eau. Si le collecteur d'eau sous la machine est plein, videz I'eau avant de redemarrer la machine.

Résolution des problèmes

Vousspuvezfaclementresoudreyou-memeun grand nombre d'incidents.Avant de contacter leservice clients,parcourezla listede suivante：

Problème	Cause possible	Solution
Le lave-vaiselle ne fonctionne pas	Le fusible est dévissé ou le dis-joncteur est éteint	Rallumez le disjoncteur, revissez le fusible ou remplacez-le.
	Vous n'avez pas appuyé sur le bouton de marche	Assurez-vous que l'appareil est allumé et que la porte est bien fer-mée. Vérifiéz que la fiche est bien branchée dans la prise murale.
	Pression d'eau faible	Vérifiéz que le robinet d'arrivée est ouvert à fond et que tous les tuyaux sont bien reliés.
Problème Cause possible Solution
La pompe d'évacuation fonci-onne en continu	Inondation La machine a été conçue de façon à détecter les fuites elle-même. Dans ce cas, elle stoppe la circulation d'eau et allume la pompe d'évacuation.
Bruits Bruits normaux	Surviennent lorsque le réservéir de Produit vaisselle s'ouvre.
	La vaisselle n'est pas stabilisé dans le panier/quelque chose est tombé dans le panier	Vérifiez que la vaisselle est bien stable et que les petits éléments sont bien disposés.
	Le moteur gronde Le lave-vaisse est utilisé de façon irrégulière. Pensez à le replir régulièrement et à le vidanger, pour maintainir les joints humides.
Mousse dans l'appareil	Produit vaisselle inadapté Utiliséz unquiquement du produit pour lave-vaiselle. Versez un peu d'eau froide dans la cuve, fermez la porte et lancez le prélavage pour évacuer l'eau.
	Liquide de rince débordant Si le liquide de rince déborde au remplissage, essuyez immédiate-ment le surplus.
Cuve décolorée Vous	avez utilisé un produit vaisselle coloré	Utilisez un produit vaisselle sans colorant.
La vaisselle ou les couverts sont sales	Programme inadapté ou pa-nier à couverts mal rempli	Choisissez un programme plus long et assurez-vous que les cou-verts ne dépassent pas sous le panier ou ne génent les bras de lavage.
Formation de taches et d'un film sur les verres et les couverts	1 Eau très durable2 Basse température3 Surcharge4 Mauvais chargement5 Produit vaisselle humide6 Plus de liquide de rinceage7 Produit vaisselle mal dosé	1 Retirez tout objet en métal du lave-vaiselle.2 Faites un lavage sans produit vaisselle.3 Choisissez le programme le plus long.4 Faites fonctionner l'appareil 18-20 minutes de plus.5 Versez 2 gobelets de vinaigre de vin blanc dans la cuve6 Attendez la fin du programme. Si ¼ de gobelet de vinaigre ne suffit pas, utilisez des cristaux d'acide citrique.
Voile sur les verres	Association d'eau douce et d'excess de liquide de rinceage	Utilisez moins de liquide de rinceage et choisissez le cycle de lavage le plus court pour obtenir des verres clairs.
Film jaune ou mar-ron à l'intérieur de la vaisselle	Restes de thé ou de café Mélargez un demi-gobeté de produit de javel avec trois gobelets d'eau chaude et nettoyez la vaisselle colorée à la main.
	Particules de fer dans l'eau Demandez à un professionnel un filtre correspondant.
Film blanc à l'intérieur de la vaisselle	Dépôts de mineraux dus à une eau dure	Nettoyez les faces interieures avec une éponge humide et un peu de produit vaisselle (à main). Utilisez des gants de ménage.
Le couvercle du réservoir de produit vaisselle ne se ferme pas	Des restes de produit vaissel-le empêchent le couvercle de s'enclencher	Retirez les restes de produit.
Restes de produit vaisselle dans le réservoir	De la vaisselle empêche l'ouverture du réservoir de produit vaisselle	Réinstallze la vaisselle correctement.
De la vapeur s'échappe	Fonctionnement normal Pendaft la phase de séchage, il est normal qu'un peu de vapeur s'échappe par l'ouverture d'évacuation après de la fermeture de la porte.
Trainées noires ou grises sur la vaisselle	Des objets en aluminium ont frotte la vaisselle	Utilisez un abrasif doux
Il reste de l'eau dans la cuve	Fonctionnement normal Il reste always un peu d'eau propre au fond de la cuve pres de l'évacuation, pour maintainir les joints humides.
Le lave-vaiselle déborde	Trop de produit vaisselle ou restes de produit de rinceage	Faites attention à ne pas métique trop de produit vaisselle et de liqui-de de rinceage. Retirez immediattement l'excess de liquide de rinceage avec un chiffon humide.
	L'appareil n'est pas à l'horizontal	Faites en sorte que le lave-vaiselle soit installé à l'horizontal.
