Type de produit	Machine à laver
Marque	Campomatic
Modèle	WM850EB
Dimensions (L x H x P)	59.5 x 85.0 x 59.0 cm
Capacité de lavage maximale	8.5 kg (coton), 4 kg (synthétiques), 2 kg (laine)
Vitesse d'essorage maximale	Environ 1000 tr/min (selon modèle)
Pression d'eau	0,05 - 1 MPa
Technologie	Easy Logic (reconnaissance automatique de la charge)
Programmes de lavage	Coton (90°, 75°, 60°, 40°, 30°), Synthétique (60°, 40°, 30°), Délicat (40°, 30°), Laine (40°, 30°, froid), Lavage rapide (35°), Quotidien (40°), Lavage à froid, Rinçages, Vidage et essorage
Fonctions spéciales	Prélavage, Lavage énergique, Rinçage supplémentaire, Arrêt cuve pleine, Retardateur de départ (jusqu'à 8h), Essorage variable, Contrôle antidéséquilibrage
Type de chargement	Frontal (hublot)
Alimentation électrique	Voir plaquette des caractéristiques (230 V / 50 Hz typique)
Puissance maximale absorbée	Voir plaquette des caractéristiques (environ 2000 W)
Niveau sonore	Non spécifié, estimation 55-75 dB
Classe énergétique	Non spécifiée
Poids net	Non spécifié, estimation 60-70 kg
Entretien	Nettoyer régulièrement le filtre et le joint de porte ; détartrer si nécessaire
Sécurité	Blocage hublot en cours de cycle, contrôle antidéséquilibrage
Pièces détachées	Disponibles auprès du fabricant ou revendeurs agréés
Réparabilité	Indice de réparabilité non précisé ; pièces standard accessibles

FOIRE AUX QUESTIONS - WM850EB Campomatic

Comment démarrer un cycle de lavage ?

Pour démarrer un cycle, chargez le linge, ajoutez le détergent, sélectionnez le programme et la température avec le bouton (P), choisissez éventuellement la vitesse d'essorage et les options, puis appuyez sur le bouton démarrage (L). Le voyant s'allume après 2-3 secondes pour indiquer le verrouillage du hublot.

Comment utiliser le retardateur de départ ?

Appuyez plusieurs fois sur le bouton (I) pour régler un délai de 1, 2, 4 ou 8 heures. Le voyant clignotera. Ensuite, appuyez sur le bouton démarrage (L) pour activer la fonction. La machine commencera le lavage après le délai programmé.

Que faire si la machine ne vidange pas ou ne s'essore pas ?

Vérifiez que le programme n'est pas sur Arrêt cuve pleine (vidange manuelle). Assurez-vous que le filtre de vidange n'est pas obstrué. Si le déséquilibrage est important, l'essorage peut être réduit ou annulé automatiquement par le système antidéséquilibrage.

Comment ajouter du linge en cours de cycle ?

Mettez le programmateur sur STOP puis attendez 2 minutes pour que le hublot se débloque. Ouvrez, ajoutez le linge, refermez, puis sélectionnez le programme souhaité et appuyez sur START (L). Cette opération n'est possible que dans les 3 premières minutes du cycle.

A quoi sert la fonction 'Rinçage supplémentaire' ?

Cette option ajoute un rinçage supplémentaire pour éliminer les résidus de détergent, particulièrement utile en eau douce ou pour les peaux sensibles. Appuyez sur le bouton correspondant avant de démarrer le programme.

Comment nettoyer le filtre de la machine ?

Débranchez la machine et fermez le robinet d'eau. Localisez le filtre (généralement en bas à droite), dévissez-le et nettoyez-le sous l'eau courante. Remontez-le correctement avant de réutiliser la machine.

Quels détergents utiliser ?

Utilisez des détergents en poudre peu mousseux conçus pour les machines automatiques. Pour le prélavage, versez le détergent dans le compartiment prévu à cet effet.

Que signifie le voyant 'Fin' allumé ?

Le voyant 'Fin' s'allume après la fin de l'essorage et reste allumé environ 2 minutes, temps nécessaire pour le déverrouillage du hublot. Vous pouvez alors ouvrir la porte et retirer le linge.

Comment choisir la vitesse d'essorage ?

Appuyez sur le bouton (H) pour faire défiler les vitesses disponibles (correspondant aux voyants). La vitesse maximale dépend du programme. Vous pouvez également sélectionner l'exclusion de l'essorage (voyant avec le symbole correspondant).

La machine fait du bruit pendant l'essorage, est-ce normal ?

Un certain bruit est normal, mais s'il est excessif, vérifiez l'équilibre de la charge. La machine possède un système antidéséquilibrage qui réduit la vitesse si le linge est mal réparti. Si le bruit persiste, contactez le service après-vente.

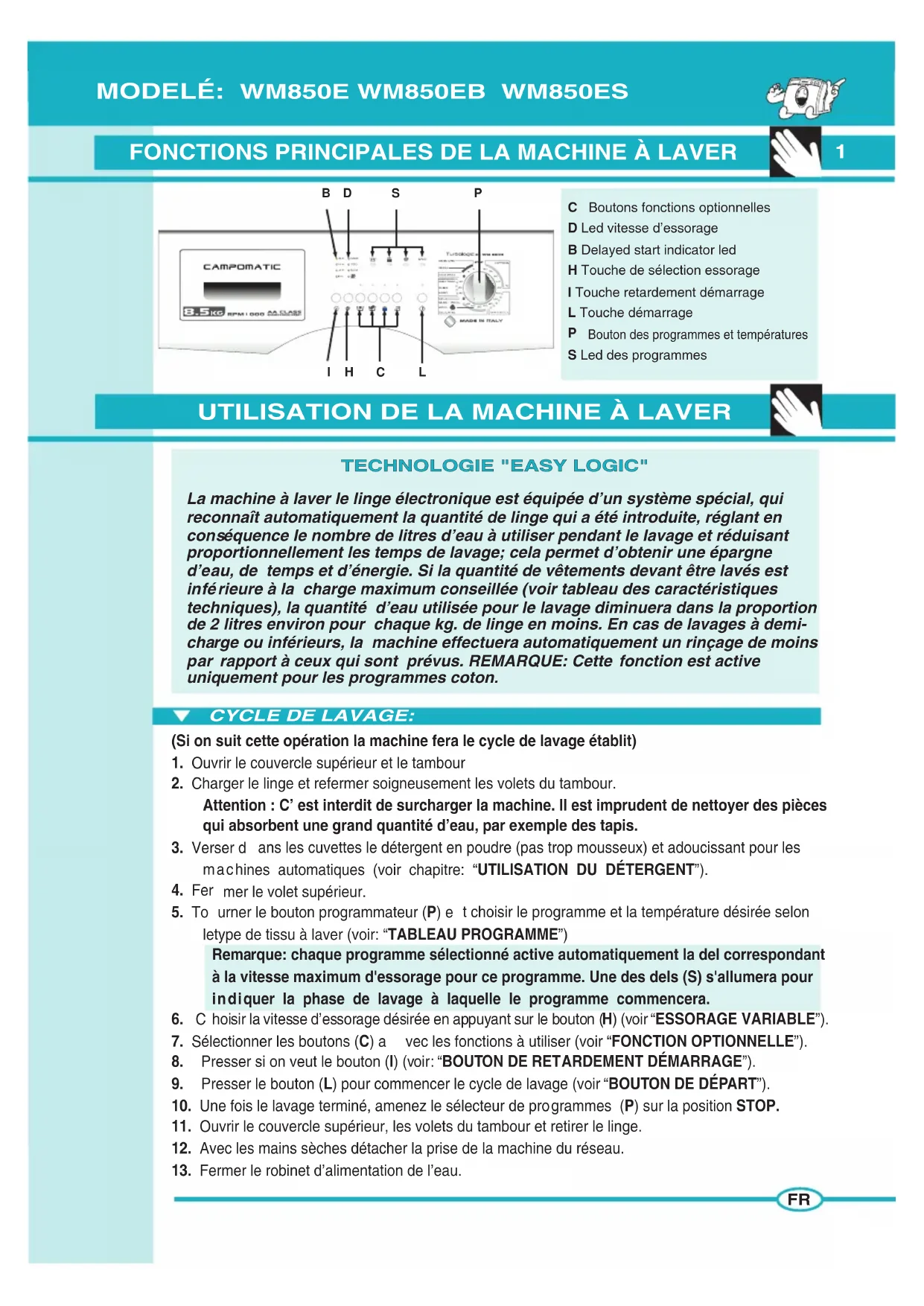

MODE D'EMPLOI WM850EB Campomatic

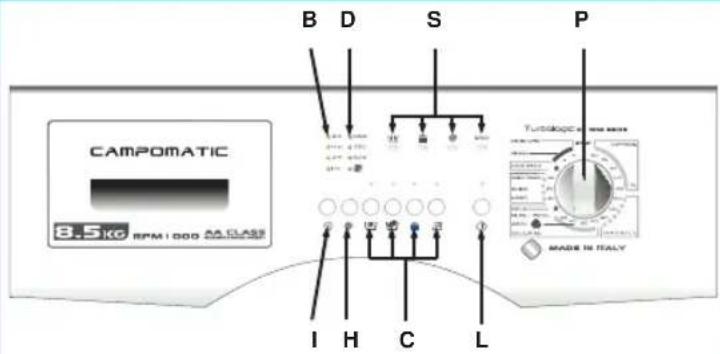

FONCTIONS PRINCIPALES DE LA MACHINE À LAYER

C Boutons fonctions optionnelles
D Led vitesse d'essorage
B Delayed start indicator led
H Touche de selection essorage
I Touche retardement demarrage
L Touche démarrage
P Bouton des programmes et températures
S Led des programmes

UTILISATION DE LA MACHINE À LAYER

TECHNOLOGIE "EASY LOGIC"

La machine à laver le linge électronique est équipée d'un système spécial, qui reconnait automatiquement la quantité de linge qui a été introduite, réglant en conséquence le nombre de litres d'eau à utiliser pendant le lavage et réduisant proportionnellement les temps de lavage; cela permet d'obtenir une épargne d'eau, de temps et d'énergie. Si la quantité de vêtements devant être lavés est inférieure à la charge maximum conseillée (voir tableau des caractéristiques techniques), la quantité d'eau utilisée pour le lavage diminuera dans la proportion de 2 litres environ pour chaque kg. de linge en moins. En cas de lavages à demi-charge ou inférieurs, la machine effectuera automatiquement un rincege de moins par rapport à ceux qui sont prévus. REMARQUE: Cette fonction est active uniquement pour les programmes coton.

CYCLE DE LAVAGE:

(Si on suit cette opération la machine fera le cycle de lavage établit)

1. Ouvrir le couvercle supérieur et le tambour
2. Charger le linge et referrer soigneusement les volets du tambour.

Attention : C' est interdit de surcharger la machine. Il est imprudent de nettoyer des pieces qui absorbent une grand quantité d'eau, par exemple des tapis.

1. Verser d'ans les cuvettes le détergent en poudre (pas trop mousseux) et adoucissant pour les machines automatiques (voir chapitre: "UTILISATION DU DÉTERGENT").
2. Fer mer le volet supérieur.
3. To urner le bouton programmateur (P) et désir le programme et la température désirée selon le type de tissu à laver (voir: "TABLEAU PROGRAMME")

Remarque: chaque programme sélectionne active automatiquement la del correspondant à la vitesse maximum d'essorage pour ce programme. Une des dels (S) s'allumera pour indiquer la phase de lavage à laquelle le programme commencerera.

1. C hoisir la vitesse d'essorage désiree en appuyant sur le bouton (H) (voir "ESSORAGE VARIABLE").
2. Sélectionner les boutons (C) a vec les fonctions à utiliser (voir "FONCTION OPTIONNELLE").
3. Presser si on peut le bouton (I) (voir: "BOUTON DE RETARDEMENT DEMARRAGE").
4. Presser le bouton (L) pour commencer le cycle de lavage (voir "BOUTON DE DÉPART").
5. Une fois le lavage terminé, amenez le sélecteur de programmes (P) sur la position STOP.
6. Ouvrir le couvercle supérieur, les volets du tambour et retarder le linge.
7. Avec les mains sèches détacher la prise de la machine du réseau.
8. Fermer le robinet d'alimentation de I'eau.

2

UTILISATION DE LA MACHINE À LAYER

ESSORAGE VARIABLE:

La machine a un vaste choix des essorages qui peuvent etre selectionnes avant de commencer le programme.

Pour changer l'essorage il suffit d'appuyer sur le bouton (H) jusqu'à ce que vous obtieniez celui que vous désirez ; le led correspondant s'allumera. Si on veut exclore l'essorage le led allumé doit être celui qui correspond au symbole, ou à l'inscription "exclusion essorage".

N.B. la vitesse max. d'essorage change selon le modele et celle indiquee sur les LED de la machine. La vitesse d'essorage max. pour chaque programme, est celle qui correspond au led qui s'allumera automatiquement au moment de la selection du programme choisi.

Contrôle antidéséquilibrage de la charge pendant l'essorage:

Cette machine est équipee d'un système spécial de contrôle électronique pour garantir l'équilibrage correct de la charge. Ce système, avant chaque essorage, fait en sorte que les vêtements soient répartis dans le tambour de la façon la plus uniforme possible. En cas de répartition irrégulière du linge, pour des raisons de sécurité, la vitesse d'essorage final sera réduite et, en cas de déséquilibrage considérable de la charge, l'essorage ne sera pas effectué.

RETARDATEUR DE DEPART:

La machine qui a un retardateur de départ peut retarder le lavage jusqu'à un maximum de 8 heures. Les heures peuvent être sélectionnées comme il suit: pour chaque pression du bouton (I) le lavage sera retardé de 1,2,4,8, heures. Une pression sur la touche MARCHE (L) et la del sélectionnée clignotera ou la touche (I) (selon le modele) s'allumera indiquant ainsi que la fonction a été activée. À compter de ce moment, et une fois écoule le temps d'attente programme, la machine commencerera automatiquement le cycle de lavage.

TOUCHEDEMARRAGE

Après avoir effectué toutes les opérations décrites aux points allant de 1 à 8 du paragraphe "CYCLE DE LAVAGE", appuyer sur cette touche et la machine à laver le linge commencerale le cycle de lavage. Le voyant lumineux s'allumera après environ 2-3 secondes pour indiquer le blocage du hublot ainsi que le début du programme.

"STOP" SUR LE PROGRAMMEUR:

La fonction de STOP sert pour remettre la machine à laver à zéro. Si pendant un cycle de lavage on peut la changer ou si l'on peut ajouter du linge dans la machine, il est suffit de positionner le bouton du programmeur sur "STOP" ensuite on doit remettre le bouton sur le nouveau programme désiré et appuyer sur le bouton de départ "START".

Attention!! On conseille d'utiliser cette fonction seulement si elle est nécessaire et seulement si le programme estCOMMENCE il y a moins de 3 min.Avant de pouvoir ouvrir I'hublot après un reset on doit attendre 2 min. pour le debloquer.

Si on selectionne une des touches indiquées ci-dessous, levoyant correspondant s'allumera.. Alors que, si on s'apercoit que la touche a ete selectionnee par erreur ou si l'on change d'avis, pour deselectionner nloption, il faut appuyer a nouveau sur la touche correspondante.

PRELAVAGE:

Si on presse ce bouton on aura un lavage court avec une températe max. de 40^ pour une durée de 10 min. Cette fonction peut être utilisée seulement pour les programmes "CO TON" et "SYNTHÉTIQUE"e "QUOTIDIAN".

REMARQUE: Si l'on utilise cette fonction, le détergent doit être versé également dans la cuvette spécialement prévue pour le prélavage.

LAVAGE ÉNERGIQUE:

Appuyer sur cette touche pour que la machine effectue un lavage à la température selectionnée mais pendant plus de temps.

La touche est active avec les programmes "CO TON" et "SYNTHÉTIQUE".

RINCAGE SUPPLEMENTAIRE:

La machine à laver est construite de façon à ce que le consommation d'eau soit réduite au minimum.

Pour les zones avec de l'eau très douce, ou dans le cas où l'on note qu'il y a des déchets de detergent à la fin du cycle, en appuyant sur ce bouton la machine effectuera un rincege supplémentaire.

ARRÉT CUVE PLEINE:

Si l'on appuie sur ce bouton à la fin du cycle de lavage, le linge continues à tourner pendant 30 min. pour réduire la froissure. Avec cette fonction l'essorage de service est de 800 tours.

N.B. L'utilisation des fonctions optionnelles est liée au type de programme choisi. Si la fonction n'est pas prévue sur le programme, il ne sera pas possible d'utiliser le bouton (voir: TABLEAU PROGRAMMES).

CONTRôle DES PHASES DU LAVAGE:

L'illustration latérale indique les 4 fonctions principales d'un cycle de lavage PRELAVAGE - LAVAGE; RINÇAGE; ESSORAGE; FIN. Chaque fonction est mise en évidence pendant le cycle grâce à un led lumineux, de façon à ce que nous pouvons savoir àquel point est le lavage. A la fin de l'essorage le led correspondant reste allumé pendant 2 min., temps nécessaire pour l'ouverture de l'hublot. A ce point le led correspondant à "FIN".

TABLEAU DES PROGRAMMES

MANETTE DES PROGRAMMES	TEMPÉRATURES DE SERVICE	ÉTIQUETAGE	TYPES DE TISSUS	Comparti-ments détergent	TOUCHES VALIDÉES
					U	ü	ü	ü
COTON	90°	90°	Tissu blanc de coton très sale, avec des taches de nature organique	2+1	○	○	○	○
COTON	75°	75°	Pour draps, chemises, nappes,serviettes en tissu très résistant très sale	2+1	○	○	○	○
COTON*	60°	60°	Pour chemises, nappes, serviettes en tissu résistant, sale normal	2+1	○	○	○	○
COTON	40°	40°	Tissu blanc et de couleur résistant très sale	2+1	○	○	○	○
COTON	30°	30°	Tissu avec des couleurs délicaces/inge légarement sale	2+1	○	○	○	○
SYNTHÉTIQUE	60°	60°	Tissu synthétique avec des couleurs résistantes, très sale	2+1	○	○	○	○
SYNTHÉTIQUE	40°	40°	Tissu synthétique avec des couleurs résistantes, sale normal	2+1	○	○	○	○
SYNTHÉTIQUE	30°	30°	Tissu synthétique avec des couleurs délicates, peu sale	2+1	○	○	○	○

FONCTION PREVUE FONCTION PAS PREVUE

OPTIONNEL, AVEC LA TOUCHE DE PRELAVAGE APPUYEE

• Programme de référence pour la classification électrique, selon la norme EN60456, à la vitesse maximale d'essorage et avec la touche lavage énergique enfonnée.

MANETTE DES PROGRAMMES	TEMPÉRATURES DE SERVICE	ÉTIQUETAGE	TYPES DE TISSUS	Comparti-ments détergent	TOUCHES VALIDÉES
					U	ü	ü	ü
DÉLICAT	40°	40°	Tissu en coton délicat, viscosé et mixtes, délicat	211	○	○	○	●
DÉLICAT	30°	30°	Tissuen coton délicat, viscosé et mixtes, délicat	211	○	○	○	●
LAINE ★★★	40°		Tissu en laine lavable en machine à laver	211	○	○	○	○
LAINE	30°	30°	Tissu en laine lavable en machine à laver	211	○	○	○	○
LAINE	FROID	—	Tissu en laine lavable en machine à laver	211	○	○	○	○
DÉLICAT
LAVAGE À MAIN	30°		Tissu lavable à main	211	○	○	○	○
LAVAGE RAPIDE	35°	35°	Ce programme permet de laver le linge peu sale en 35 min. à une température de 40° max.	211	○	○	○	○
QUOTIDIEN	40°	40°	Tissus en coton délicat, colorés délicats, légèrement sales	211	●	○	●	●
LAVAGE À FROID	FROID	—	Tissu délicat	211	○	○	●	●
RINÇAGES	—	—	Pour rincer et rafraîchir le linge	211	○	○	●	○
VIDAGE ET ESSORAGE	—	—	Vidage et essorage final	211	○	○	○	●

FONCTION PREVUE FONCTION PAS PREVUE

OPTIONAL WITH PRE-WASH BUTTON PRESSED

*** Le cycle laine de cette machine a laver a ete approuve par la Woolmark pour le lavage des articles Woolmark lavables en machine, sous reserve que ces articles soient laves conformement aux instructions mentionnées sur I'etiquette de I'article et celles indiquees par le fabricant de cette machine a laver. M0402-M0403-M0404-M0405.

CHARACTERISTIQUES TECHNIQUES

MODELLE		WM850E WM850EB WM850ES
Dimensions:	Largeur cm.:	59.5
	Hauteur cm.:	85.0
	Profondeur cm.:	59.0
Charge maximum conseillée pendant le lavage:		8.5 Kg
		4 Kg
		2 Kg
Essorage: (rpm)		MAX
Pression de l'eau:		min. 0,05 MPa - max. 1 MPa
Pulsance max. absorbée / Branchement électrique		voir plaquette des caractéristiques
