Caractéristiques techniques	Vidéo HD 1080p, vision nocturne, audio bidirectionnel, détection de mouvement, connectivité Wi-Fi, compatibilité avec les systèmes de maison intelligente.
Utilisation	Installation en extérieur, accès à distance via application mobile, notifications en temps réel, possibilité de répondre aux visiteurs.
Maintenance et réparation	Entretien régulier de la lentille, mise à jour du firmware via l'application, vérification de la connexion Wi-Fi.
Sécurité	Chiffrement des données, protection par mot de passe, options de sécurité avancées via l'application.
Informations générales	Alimentation par PoE ou adaptateur secteur, dimensions compactes, garantie constructeur, assistance technique disponible.

FOIRE AUX QUESTIONS - D2101KV DoorBird

Comment configurer la caméra DoorBird D2101KV pour la première fois ?

Pour configurer votre DoorBird D2101KV, téléchargez l'application DoorBird sur votre smartphone, créez un compte, puis suivez les instructions à l'écran pour ajouter votre appareil en scannant le code QR situé sur la caméra.

Que faire si je ne reçois pas de notifications sur mon téléphone ?

Vérifiez les paramètres de notification de l'application DoorBird et assurez-vous qu'ils sont activés. Assurez-vous également que votre téléphone a une connexion Internet stable.

Comment réinitialiser la caméra DoorBird D2101KV aux paramètres d'usine ?

Pour réinitialiser votre caméra, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant LED clignote en rouge.

Pourquoi la vidéo de ma caméra est-elle floue ?

La vidéo peut être floue en raison de la saleté sur l'objectif. Nettoyez délicatement l'objectif avec un chiffon doux. Vérifiez également la connexion Internet pour vous assurer qu'elle est suffisamment rapide.

Puis-je utiliser DoorBird D2101KV avec un système de sonnette existant ?

Oui, le DoorBird D2101KV peut être intégré à certains systèmes de sonnette existants. Veuillez consulter le manuel d'installation pour plus de détails sur la compatibilité.

Comment puis-je ajuster les paramètres de détection de mouvement ?

Les paramètres de détection de mouvement peuvent être ajustés dans l'application DoorBird. Accédez aux paramètres de votre appareil, puis à la section 'Détection de mouvement' pour personnaliser les zones de détection et la sensibilité.

Que faire si ma caméra ne se connecte pas au Wi-Fi ?

Assurez-vous que le mot de passe Wi-Fi est correct et que votre réseau est opérationnel. Essayez de rapprocher la caméra du routeur pour améliorer le signal, ou redémarrez le routeur si nécessaire.

Comment mettre à jour le firmware de ma DoorBird D2101KV ?

Les mises à jour du firmware sont généralement effectuées automatiquement. Pour vérifier manuellement les mises à jour, allez dans l'application DoorBird, accédez aux paramètres de l'appareil et recherchez une option de mise à jour.

La caméra ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté en vérifiant le câble d'alimentation et la prise. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser comme indiqué précédemment.

Comment puis-je partager l'accès à ma caméra avec d'autres utilisateurs ?

Dans l'application DoorBird, allez dans les paramètres de l'appareil et sélectionnez 'Utilisateurs'. Vous pouvez ajouter des utilisateurs en entrant leur adresse e-mail et en leur envoyant une invitation.

MODE D'EMPLOI D2101KV DoorBird

Lisez soigneusement ce manuel avant demettre en marche les divers éléments.Conserveze ce manuel pour une eventuelle consultation ulterieure!

Si vous transmettez cet apparéil à d'autres personnes dans le futur, transmettez leur également ce manuel.

Vous trouvez la toute derniere version du manuel d'installation à l'adresse www.doorbird.com/fr/support

Pour simplifier les termes, nous utiliserons le mot « apparéil » pour parler du produit « portier video IP » et le mot « apparéil mobile » pour parler d'un smartphone ou d'une tablette.

Responsabilité

Ce document a eté rédigé minutieusement afin de permettre à nos utiliser notre apparéil. Nous vous remercions d'informer Bird Home Automation GmbH d'eventuelles inexactitudes ou omissions. Bird Home Automation GmbH décline toute responsabilité en cas d'inexactitudes techniques ou d'erreurs typographiques, et se reserve le droit de procéder sans préavis à des modifications de ses produits et de ses manuels d'installation. Bird Home Automation GmbH ne donne aucune garantie quant au contenu de ce document, y compris, mais sans s'y limiter, en ce qui concerne les garanties implicées de qualité marchande et d'adéquation à un usage particulier. Bird Home Automation GmbH ne peut être tenue responsable des dommages accessoires et consécutifs en lien avec la mise à disposition, la mise en œuvre ou l'utilisation de ce matériel. L' apparéil ne peut être utilisé que pour l'utilisation auquel il est destiné.

Modifications apportées à l'appareil

Cet apparéil doit être installé et utilisé conformément aux instructions figurant dans le manuel d'installation. Ce dispositif ne contientaucun composant nécessitant un entretien par l'utilisateur. Les modifications ou changements non autorisés invalideront toutes les certifications et approbations réglementaires applicables.

Symboles utilisés

Danger: indique une situation dangereuse qui, si rien n'est fait pour l'eviter, entraine la mort ou des blessures graves.

Mise en garde : indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entraîner la mort ou des blessures graves.

Prudence : indique une situation dangereuse qui, si rien n'est fait pour I'eviter, peut entrainer des lesions legères.

Remarque: indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entraîner des dommages matériels.

Indication : indique la presence d'informations utiles en vue de l'utilisation optimale de l'appareil.

Important : indique la presence d'informations importantes garantissant le fonctionnement correct du produit.

Indications de danger

Indications de danger

L'installation, le montage et les travaux d'entretien des apparciels electriques doivent être exclusivement réalisés par un spécialiste/agree. En ne respectant pas cette consigne, vous risquez de vous exposer à de graves dangers pour votre santé ou à un danger de mort par électrocution.
Appareils avec raccordement 110-240 V: l'appareil ne doit etre raccorde qu'a une prise de courant facilement accessible. En cas de danger, debranchez I'adaptateur secteur.
- Pour l'alimentation électrique de l'appareil, utilisez uniquement l'adaptateur secteur original livre avec l'appareil, ou l'un des connecteurs PoE / injecteurs PoE commande dans ce manuel.
- En raison de la charge electrostatique, le contact direct avec le circuit imprimé peut entrainer la destruction de l'appareil. Le contact direct avec le circuit imprimé doit donc être évité à tout moment.
Respectez les normes EN 60065, EN 60950 et EN 62368.
N'utilisez pas l'appareil si celui-ci presente en appearance des dommages extérieurs, comme par exemple des dommages au boitier, aux éléments de commande ou aux prises de raccordement, ou s'il presente un dysfonctionnement quelconque. En cas de doute, veuillez faire controler l'appareil par un spécialiste agreé.
N'ouvre pas l'appareil. car cela annulera voire garantie. Aucune piece de l'appareil ne nécessite un entretien par l'utiliseur. En cas d'erreurs, veuillez faire controller l'appareil par un spécialiste agreé.
Pour des raisons de sécurité, d'homologation et de licences (CE/FCC/IC etc.), il est interdit de proceder à des transformations et/ou des modifications de l'appareil sans autorisation.
Cet apparéil n'est pas un jouet! Ne laissez pas les enfants jouer avec celui-ci. Ne laissez pas trainer le matériel d'emballage, les films et sachets en plastique, les morceaux de polystyrene, etc. car ceux-ci peuvent être dangereux dans les mains d'un infant.
- Posez les cables de telle façon quils ne deviennent pas un danger potentiel pour les personnes et les animaux domestiques.
- Il y a de la tension sur certaines pieces de

l'appareil. Ne touche aucune piece non associée à l'installation, au cablage ou au branchement. Des décharges électriques peuvent en résultat.
- Maintenez les apparèils non repris comme résistant aux intempéries à l'abri de l'eau et de tout autre liquide.
- Ne procédez jamais à une installation ni à des branchements lorsque l'alimentation électrique est activée. L'appareil pourrait en résultat endommagé et pourrait provoquer des décharges électriques.
- Avant demettre sous tension,assurez-vous que les fils ne soient pas croises et ne presentent pas de court-circuit. Il peut en résultat un incendie ou des décharges electriques.
- Il peut y avoir de la haute tension à l'intérieur de l'appareil. N'ouvre pas l'appareil. Il peut en résultat des décharges électriques.
- L'appareil n'est pas protégé contre les explosions. Ne l'instituez pas et ne l'utilise pas à proximate de gaz ou de matérielux inflammables. Un incendie ou une explosion pourrait en résultat.
- N'installez pas deux alimentations en parallèle sur une même entree. L'appareil pourrait en resultanter endommagé et un incendie pourrait se déclarer. Veillez bien à ne raccorder qu'une seule alimentation électrique à l'appareil.
- Ne raccordez:aún terminal de l'appareil à une ligne d'alimentation. Il peut en résultat un incendie ou des décharges électriques.
Assurez-vous que le cable d'alimentation ne soit ni endommagé, ni écrase. Si le cable est rompu, il peut en résultat un incendie ou une décharge électrique.
- Ne branchez et ne débranchez jamais rien avec les mains mouillées. Cela pourrait provoquer des décharges électriques.
- N'introduisez pas de matérielux metalliques ou inflammables dans l'appareil. Cela pourrait provoquer un incendie, des décharges électriques ou des dysfonctionnements au niveau de l'appareil.
- Il peut y avoir de l'électricité à haute tension sur les cablages existants, comme le cablage du carillon de porte (et bien d'autres). L'appareil pourrait en résultat endommagé et pourrait envoyer des décharges électriques. Le cablage et l'installation doit être effectuels par un spécialiste/agree.
Fixez l'appareil au mur ou au plafond et evitez les emplacements ou l'appareil risquerait d'être exposé à des vibrations et à des chocs car cela pourrait endommager l'appareil.
- Pour les apparèils munis d'une borne de terre, il faut un raccordement effectif à la terre. Dans le cas contraire, il existe des risques d'incendie et de dysfonctionnement de l'appareil.
- Pour les apparèils contenant du plastique ou du verre vérable, n'exerce pas de force pression sur le verre. La rupture de celui-ci peut

occasionner des blessures.

• Pour les apparèils avec écran LCD, si l'écran LCD est endommagé, n'entrez pas en contact avec les cristaux liquides car cela pourrait occasionner des blessures. Au besoin, rincez-vous la bouche, nettoyez vos yeux ou votre peau à l'eau claire pendant 15 minutes au minimum et consultez votre médecintraitant.
• Ne déposez rien sur l'appareil et ne le recouvre pas de tissu, de silicone, de colle, ou de tout autre revêtement, etc. Il pourrait en résultat un incendie et un dysfonctionnement de l'appareil.
• N'installez pas l'appareil à l'un des emplacements suivants car il pourrait s'ensuivre un incendie, une décharge électrique ou des dysfonctionnements au niveau de l'appareil :
• Emplacements exposés à la lumière directe du soleil ou à proximé d'appareils de chauffage dont la température varie.
• Emplacements exposés à la poussière, à l'huile, aux produits chimiques, à l'acide sulfurique (source chaude).
• Emplacements soumis à des conditions d'humidité et d'humidité extrêmes, telis que des salles de bains, des caves, des serres, etc.
• Emplacements où la température est très bassé, p. ex. une zone réfrigérée ou devant un climatiseur.
• Emplacements exposés à la vapeur et à la fumée (p. ex. à proximité de surfaces chauffantes ou de cuisson).
• Emplacements à proximate immediate d'appareils émettant du bruit, tels que des gradateurs ou des apparciels électriques à onduateur.
• Emplacements soumis à de fréquentes vibrations ou chocs.
• Pour les apparèils avec fonction interphone, assurez-vous d'effectuer un test d'appel avec un faible volume audio sur les deux apparèils. Un appel soudain ou un autre incident du même type, peut se produit et cause des dommages à vous ouïe.
• Si l'appareil ne fonctionne pas correctement, débranchez l'alimentation.
• Les apparèils qui ne sont pas repris comme résistantants aux intempéries sont concus pour un usage interieur uniquement et ne doivent pas'être utilisés à l'extérieur.
• Ne pas pulveriser d'eau à haute pression sur les apparèils qui sont repris comme résistant aux intermpérières. Des dysfonctionnements au niveau de l'appareil pourrait s'ensuivre.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels suite à une manipulation inappropriée ou au non-respect des instructions de sécurité. Dans ce type de cas, il n'existe aucun recours en garantie! Nous déclinons toute responsabilité en cas de dommages indirects.

NOTICE

L'appareil doit être utilisé conformément aux lois et règlements locaux.
Stockez l'appareil dans un endroit sec et aéré.
- Évitez d'exposer l'appareil à des chocs ou à une forte pression.
- N'installez pas l'appareil sur des supports, surfaces ou parois instables. Assurez-vous que le matériel utilise soit suffisamment stable pour supporter le poids de l'appareil.
- Lors de l'installation de l'appareil, utilisez uniquement des outils appropriés. L'utilisation d'une force excessive avec les outils peut endommager l'appareil.
N'utilisez pas de produits chimiques, d'agents caustiques ou de nettoyants en aerosol.
- Pour le nettoyage, utilisez un chiffon propre et sec.
Utilisez exclusivement des accessoires conformes aux specifications techniques de l'appareil. Ceux ci sont disponibles chez Bird Home Automation GmbH.
Utilisez exclusivement des pieces de rechange fournies ou recommandées par Bird Home Automation GmbH.
N'essayez pas de réparer l'appareil vous-même. Pour toute réparation et pour tout entretien, adressé-vous à Bird Home Automation GmbH.
Tenez l'appareil à une distance minimale d'un 1 mètre (3,3') des apparéils de type four à micro-ondes, radio, TV, routeur sans fil et autres apparéils sans fil.
- Pour les apparèils écipés d'un interphone, d'un haut-parleur ou d'un microphone intégré, ou des apparèils avec fonctions de transmission de signaux, installez les fils à plus de 30 cm (12") de distance du câblage AC 100 - 240 V. Un bruit induit par le courant alternatively et/ou un mauvais fonctionnement de l'appareil pourrait en résultat.
- Installé l'appareil dans un endroit accessible en cas d'inspections, de réparations et d'entretiens à partir.
- Si l'appareil est utilisé à proximé d'un téléphone mobile, des perturbations peuvent s'ensuivre.
- En cas de chute, l'appareil peut être endommagé. Manipuez-le avec prudence.
L'appareil est hors service en cas de panne de courant.
- Pour les apparèels écipés d'un interphone, d'haut-parleur ou d'un microphone intégré, le fonctionnement de l'appareil peut être entré dans les endroits se trouvant à proximité d'antennes cellulaires ou de radiodiffusion / télévision.
- Pour les apparèils à écran LCD, il est important de noter que, bien qu'un écran LCD soit fabriqué avec des techniques de très haute précision, il

y aura toujours, inévitablement, une très petite partie de ses éléments visuels qui ne sera pas toujours éclairée, voir même pas éclairée du tout. Ceci n'est pas considéré comme un dysfonctionnement de l'appareil.

• Pour les-appareils avec fonction interphone,les bruits ambiants autour de I'appareil peuvent entraver sa bonne communication. Ceci n'est pas considere comme un dysfonctionnement.
• Pour les-appareils requérant un nom d'utilisateur /mot de passée, l'utilisateur est responsable de l'accès à l'appareil au moyen d'un nom d'utilisateur /mot de passée. Veillez à utiliser un mot de passée qu'un tiers ne pourrait pas devisiner aisément. Nous vous recommendons également de modifier régulièrement votre mot de passage.
• Nous ne serons enaucun cas responsables des dommages causés par des pannes d'alimentation electrique, déquipement de réseau ou de terminaux, des defaillances dues à des fournisseurs d'accès Internet et de réseaux cellulaires, des pannes telles que des lignes déconnectées et autres pertes de communication, ce qui rendrait impossible la fourniture de ce service et retarderait de chaque maniere que ce soit ce service pour tout autre cause ne relevant pas de notre responsabilité, ou si une erreur ou des données manquantes se produit pendant la transmission.

Transport

NOTICE

Au besoin, transportez l'appareil dans son emballage d'origine ou dans un emballage adapté, afin d'éviter tout dommage.

Garantie

Voutrouvez les informations relatives à la garantie en consultant la page www.doorbird.com/fr/warranty

Informations relatives à l'élimination des déchets, destinées aux utilisateurs d'appareils électriques et Electroniques (appareils menagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les apparciels électriques et Electroniques ne doivent pas'être jetés avec les ordures menagères. Pour que ces produits subissant un traitement, une récapération et un recyclage appropriés, envoyez-les dans les points de pré-colLECTe désignés, ou ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent. En éliminant correctement ce produit, vous contribuez à la conservation des ressources vitales et à la prévention des eventuels effets néfastes sur l'environnement et la santé

humaine qui pourrait survenir dans le cas contraire. Afin de tracer le point de collect le plus proche, veuillage contacter les autorités locales. Des sanctions peuvent etre appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Informations sur l'élimination des déchets dans les pays ne faisant pas partie de l'Union européen

Ce symbole n'est reconnu que dans l'Union française. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

APPAREIL AVEC 1 BOUTON D'APPEL

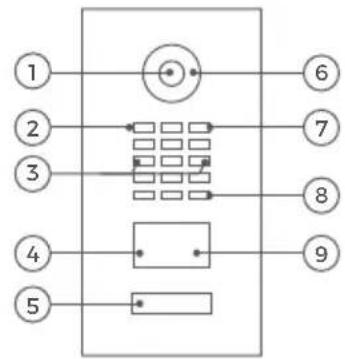

Face avant

1) Video HDTV

6) Plusieurs LED de vision nocturne

2) Capteur de luminosité Pour le mode vision nocturne

7) Microphone

3) Vis de sécurité

8) Haut-parleur

4) Capteur de mouvement

9) Lecteur RFID

5) Bouton d'applé éclairé avec plaque nominative L'éclairage agit en même temps comme LED de diagnostic

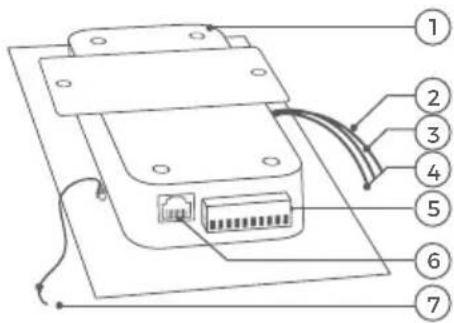

Intérieur

1) Unite electrique principale

4) Câble vert pour port 2 (non utilise)

2) Câble jaune pour bouton d'appoint Connecté au bouton d'appoint illumine avec plaque nominative

5) Borne de raccordement à vis

3) Câble rouge pour port 1 (non utilisé)

6) Connecteur LAN / PoE

7) Fil en nylon Pour sécuriser la face avant durant le montage

APPAREIL AVEC 2 BOUTONS D'APPEL ET PLUS

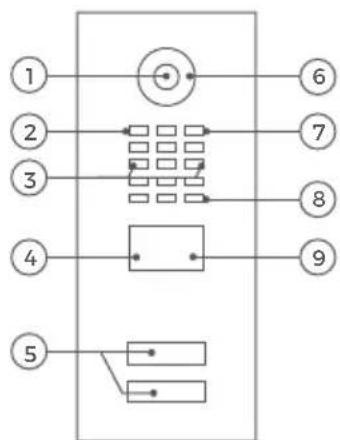

Face avant

1) Video HDTV

6) Plusieurs LED de vision nocturne

2) Capteur de luminosité Pour le mode vision nocturne

7) Microphone

3) Vis de sécurité

8) Haut-parleur

4) Capteur de mouvement

9) Lecteur RFID

5) Boutons d'applé éclairés avec plaque nominative L'éclairage agit en même temps comme LED de diagnostic

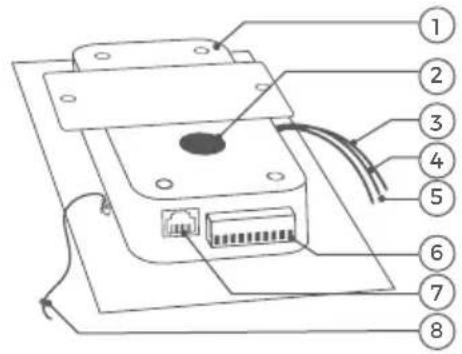

Intérieur

1) Unite electrique principale
2) Bande velcro 1 Pour la fixationtemporaire du module multi-residentiel à l'unitéelectrique principalependant l'assemblage
3) Câble jaune pour bouton d'appoint (non utilisé)
4) Cable rouge pour port 1 Cable de connexion au module multi-residentiel
5) Câble vert pour port 2 (non utilise)

6) Borne de raccordement à vis
7) Connecteur LAN / PoE
8) Fil en nylon Pour sécuriser la face avant durant le montage
9) Bande velcro 2 Pour la fixation permanente du module multi-residentiel au boitantier de montage arriere

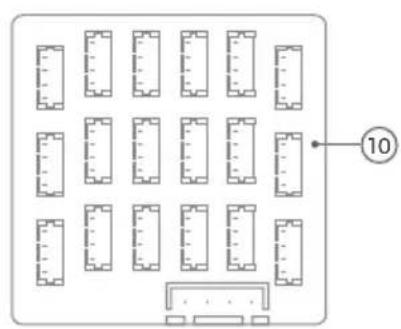

10) DoorBird Module multi-residentiel MTM18A

APPAREIL AVEC MODULE ÉCRAN (DISPLAY) ET MODULE CLAVIER (KEYPAD)

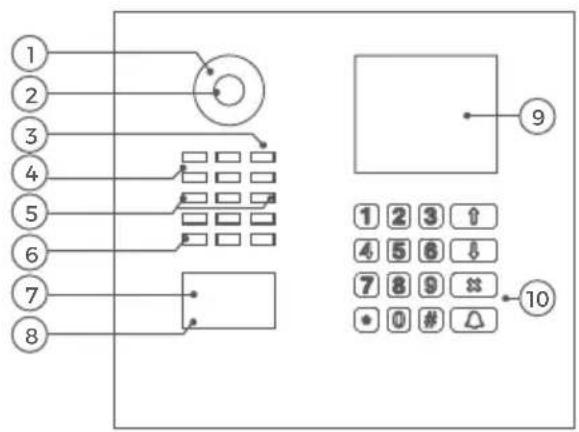

Face avant

1) Plusieurs LED de vision nocturne
2) Video HDTV
3) Microphone
4) Capteur de luminosité Pour le mode vision nocturne
5) Vis de sécurité
6) Haut-parleur
7) Lecteur RFID
8) Capteur de mouvement

9) Ecran d'affichage (display)
10) Clavier (keypad) L'éclairage agit en même temps comme LED de diagnostic

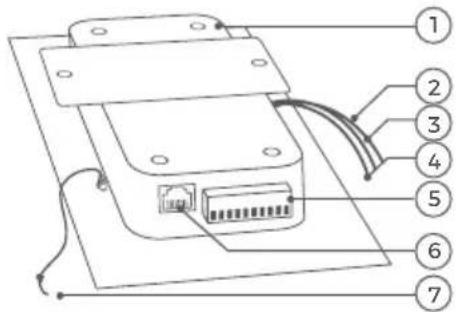

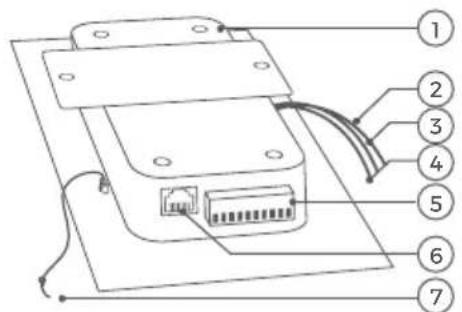

Intérieur

1) Unite electrique principale
2) Câble jaune pour bouton d'appoint (non utilisé)
3) Cable rouge port 1
Cable de connexion du module clavier (keypad)
4) Câble vert port 2 Câble de connexion à l'écran d'affichage (display)

5) Borne de raccordement à vis
6) Connecteur LAN / PoE
7) Fil en nylon pour sécuriser la face avant pendant le montage

APPAREIL AVEC MODULE INFO ET MODULE CLAVIER (KEYPAD)

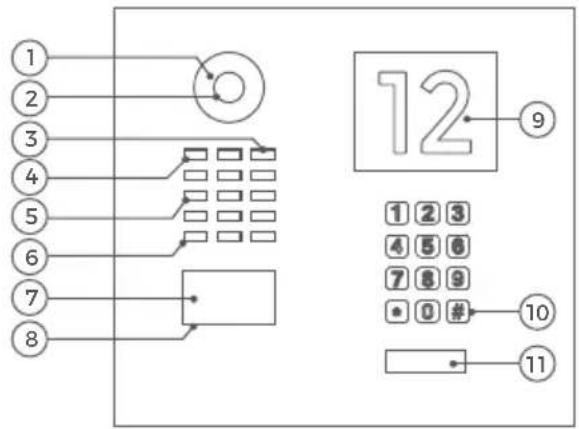

Face avant

Intérieur

1) Plusieurs LED de vision nocturne
2) Video HDTV
3) Microphone
4) Capteur de luminosité Pour le mode vision nocturne
5) Vis de sécurité
6) Haut-parleur
7) Lecteur RFID
8) Capteur de mouvement

9) Module info
10) Clavier (keypad) L'éclairage agit en même temps comme LED de diagnostic
11) Bouton d'applé éclairé avec plaque nominative L'éclairage agit en même temps comme LED de diagnostic

1) Unite electrique principale
2) Câble jaune pour bouton d'appoint (non utilisé)
3) Module rouge port 1
Câble de connexion
du clavier
(keypad)
4) Module vert port 2
Câble de connexion du module info

5) Borne de raccordement à vis
6) Connecteur LAN / PoE
7) Fil en nylon Pour sécuriser la face avant pendant le montage

VIDÉOS

Avez - vous besoin d'aide pour l'installation ?

Consultez nos videos d'installation sur

www.doorbird.com/fr/support

Ces videos serontent chaque étape de montage de façon très détaillée.

INSTALLATION

Toutes les étapes décrites ci-dessous devraient être scrupuleusement suivies par une personne adulte et responsable, en tenant compte de toutes les mesures de précaution en vigueur. Si vous avez des questions, veuilles s'il vous plaît nous les adresser directement, ou vous adresser à un spécialiste/agreeé Veillez à ce que tous les fils que vous utilisez pour l'installation soient bien intacts sur toute leur longueur et appropriés pour l'utilisation souhaitée.

Vitesse du réseau et éléments du réseau

Assurez-vous que votre connexion Internet dispose bien d'une vitesse de chargement minimale de

0,5 Mbit/seconde. Vous pouvez proceder à tout moment à un test de vitesse grâce à l'application DoorBird. L'expérience utiliseateur est à l'image de la vitesse de votre réseau, de la stabilité de votre réseau et de la qualité des éléments de votre réseau, comme p. ex. votre routeur Internet et vos points d'accès WIFI ou votre repétueur WIFI. Assurez-vous également que les éléments de votre réseau n'aient pas plus de 2 ans, qu'ils aient été fabriqués par un producteur renommé et disposent de la première version du firmware. Si ces conditions ne sont pas remplies, il peut en résultat, par exemple, de mauvaises liaisons audio et video, ou des retards dans la transmission des messages d'alerte sonnette sur votre Smartphone ou votre tablette, voir même pas de transmission du tout.

Requise: Internet à haut débit (réseau fixe): DSL, cable ou réseau fibre optique Réseau : réseau Ethernet, avec DHCP

1 COUPER L'ALIMENTATION ÉLECTRIQUE

Débranche l'alimentation électrique de toutes les lignes arrivant à l'emplacement choisi pour le montage, c'est-à-dire, par exemple, le bloc d'alimentation du portier, du carillon de porte, de l'ouvre-porte électrique, du commutateur PoE / de l'injecteur PoE, etc.

2 DEMONTAGE DE LA SONNETTE EXISTANTE

Le cas échéant, démontez la sonnette ou la station de porte existante.

3 DETERMINATION DE L'EMPLACEMENT DE MONTAGE

Gracé à sa lentille grand angle hemisphérique, si une personne se tient à une distance minimale de 50 cm de l'appareil, une hauteur de montage réduite de l'appareil est suffisante. La lentille de laamera devrait être place à une hauteur minimale de 145 cm. Voilà pourquoi l'objectif n'est pas réglabre mécaniquement. Veuillez vérifier la hauteur avant de procédé au montage final.

Lors du choix de l'emplacement de montage, il faut respecter les conditions de luminosité. Évitez le rayonnement solaire direct, l'éclairage d'arrière-plan direct et les surfaces refléchissantes.

UN capteur d'images ne peut pas etre directement exposé au rayonnement solaire sur une période prolongée. Le rayonnement solaire provoque un aveuglement de la camera et peut aussi endommager de façon irreversible les petits filtres de couleur sur la puce du capteur d'images.

Un dommage occasionné par le rayonnement solaire ne sera pas couvert par la garantie. Le cable réseau entre l'appareil et le routeur Internet / le connecteur PoE / l'injecteur PoE peut avoir une longueur maximale de 80 metres / 262 pieds (IEEE 802.3).

Si vous n'avez que deux fils à votre disposition à l'emplacement de montage, vous pouze utiliser notre « Convertisseur Ethernet PoE 2 fils A1071», vendu séparément. Il vous permet de transmettre des données réseau (Ethernet) et de l'électricité (PoE) via une simple ligne bifilaire sur de longues distances. De cette manière, vous pouze équiper de la

technologie réseau la plus moderne des batiments existants qui p. ex. ne disposent que d'un simple cable de sonnette bifilaire, sans pour autant devoir poser un cable réseau.

4 ENLEVER LA FACE AVANT

À l'aide du tournevis fourni, enlevez soigneusement la face avant (avec le module principal) du boitier de montage arrêté.

1.) Devissez les vis de sécurité sur 1 cm.

2.) Tirez la face avant vers le bas.

3.) Tirez ensuite la face avant vers vous.

5 FIXATION DU BOTIER DE MONTAGE ARRIÈRE

Fixez le boitier de montage arriere au mur. Vous trouverez les schémas détaillés et les mesuresdéquates dans la fiche technique de l'appareil correspondant.

Si vous devez pearcher des trouss dans le mur, placer des vis dans le mur ou ouvrir un mur, assurez-vous au préalable qu'aucun fils ou canalisation (gaz, eau, etc.) ne se trouve dans ce mur.

Montage en Saillie du Boitier

Joint d'étanchéité pour la traversée de cables

Couverture pour les ouvertures inutilisées

Placer le joint d'étanchéité pour la traversée de cables dans le trou de montage que vous désirez.

Avec un tournevis, piquer un trou au milieu du joint d'étanchéité en caoutchouc.

Passez tous les cables et fils que vous poulez connecter à l'appareil à travers le joint en caoutchouc.

OPTIONS POUR L'ALIMENTATION ÉLECTRIQUE

L'appareil peut etre alimentee par I'adaptateur secteur DoorBird (option 1), ou par PoE (Power over Ethernet) ou alimentation par Ethernet, option 2) via un cable reseau. En option, l'appareil peut aussi etre alimentete en electricite grace a un adaptateur secteur sur rails, que vous pouvez vous procurer directement chez nous. L'appareil n'utilise pas de batterie pour son alimentation en energie.

OPTION 1

Alimentation electrique via adaptateur secteur

L'adaptateur secteur DoorBird est fourni avec un long cable de 250 cm de long avec deux fils isolés.

Ne raccordez pas encore l'adaptateur secteur à la prise murale. Utilisez uniquement l'adaptateur secteur DoorBird d'origine ou l'adaptateur secteur sur rails que vous pouvez vous procurer chez nous séparément car ceux-ci ont été spécialement stabilisés electriquement et sont équipés d'un dispositif de réduction des interférences audio intégré. D'autres adaptateurs secteurs peuvent déterminer le portier video et entraîner une mauvaise qualité de transmission. L'utilge d'un autre adaptateur secteur entraine l'annulation automatique de la garantie.

OPTION 2

Alimentation électrique via PoE

Pour l'alimentation electrique de l'appareil par commutateur PoE (p. ex. D-Link DGS.1008P) ou par injecteur PoE (p. ex. TP-Link TL-PoE150S) en conformite avec la norme PoE IEEE 802.3af Mode A, vous devrez utiliser les quatre fils numerotés 1, 2, 3 et 6 d'un cable reseau de cat. 5 ou supérieure. Il est impereatif d'utiliser un cable reseau de cat. 5 ou supérieure, car les signaux du reseau ne peuvent etre transmis que via des cables entierement isolés, blindes et torsadés. Si vous utilisez le PoE comme alimentation electrique, les quatre fils pour PoE forment simultanement la liaison de données. L'appareil ne demarrera pas si votre commutateur PoE ou votre injecteur PoE ne prend pas en charge la norme PoE IEEE 802.3af Mode A (cf. LED et sons de diagnostic).

1. Debranchez le commutateur PoE ou l'injecteur PoE de la prise de courant. 2. Amenez le cable reseau à l'emplacement de montage de I'appareil.

Vous trouvrez de plus amples informations sur la PoE ici: http://www.doorbird.com/de/poe

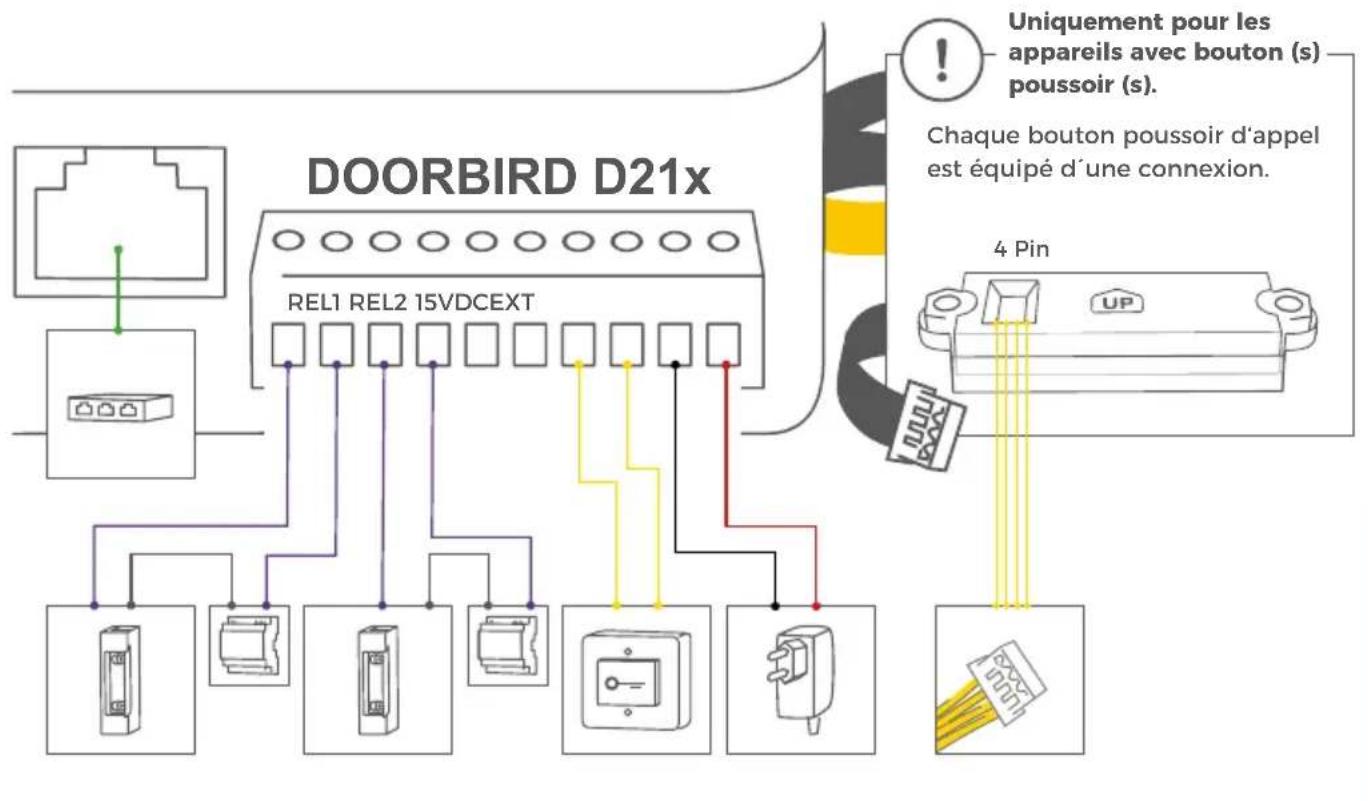

BRANCHER L'APPAREIL

Les cables et fils sont raccordés très simplement à l'appareil via des ports de raccordementétiquêtes. Vous pouvez àpresent brancher tous les cables et fils nécessaires à l'appareil. Veuillez s'il vous plaît enlever des ports de raccordements les cables et fils dont vous n'aurez pas besoin.Denudez sur environ 5 mm I'extrémité des fils que vous allez connecter au bloc vert de la borne de raccordementà vis.

Manipuez la face avant avec précaution. La surface de la face avant pourrait être griffée ou endommagée si vous la manipulation sans précaution en cours d'installation.

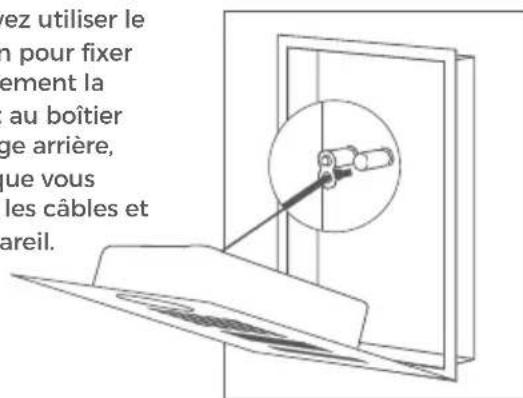

Vous pouvez utiliser le fil en nylon pour fixertemporairement laface avant au boitierde montage arriere,pendant que vousraccordez les cables etfils à l'appareil.

PORT DESCRIPTION

LAN/POE	Prise RJ45 pour connecter un cable réseau standard Cat. 5 ou moins, provenant du routeur Internet/commutateur PoE/injecteur PoE.NOTE Ne branche pas l'appareil simultanément par le bloc d'alimentation (adaptateur secteur) et l'alimentation électrique via PoE.
REL1, REL1 Relais de verrouillage bi-stable #1, max. 24 V DC/AC, 1 Ampère. Mesure de sécurité : Le relais conserve son état même en cas de coupure de courant. Vous pouvez configurer l'état par défaut du relais (ouverture/fermeture) via l'application DoorBird. Ces relais peuvent être utilisés pour connecter p. ex. un ouvre-porte électrique.L'appareil n'alimente pas l'appareil raccordé. L'alimentation électrique de l'ouvre-porte électrique doit être installée séparément.Lorsqu'un ouvre-porte électrique est directement raccordé à un portier video, un risque de manipulation par un tiers non autorisé existe (p. ex. en cassant le portier video et en court- circulant le câblage de l'ouvre-porte). Par conséquent, nous recommendons généralement l'utilisation d'un relais de sécurité à distance monté à l'intérieur (p. ex. DoorBird commande de porte E/S A1081) pour le câblage d'un ouvre -porte électrique pour une installation plus sure dans votre maison.
REL2, REL2 Relais de verrouillage bi-stable #2, max. 24 V DC/AC, 1 Ampère. Mesure de sécurité : Le relais conserve son état même en cas de coupure de courant. Vous pouvez configurer l'état par défaut du relais (ouverture/fermeture) via l'application DoorBird. Ces relais peuvent être utilisés pour connecter p. ex. un ouvre-porte électrique. L'appareil n'alimente pas l'appareil raccordé. L'alimentation électrique de l'ouvre-porte électrique doit être installée séparément.Lorsqu'un ouvre-porte électrique est directement raccordé à un portier video, un risque de manipulation par un tiers non autorisé existe (p. ex. en cassant le portier video et en court-circuitant le câblage de l'ouvre-porte). Par conséquent, nous recommendons généralement l'utilisation d'un relais de sécurité à distance monté à l'intérieur (p. ex. DoorBird commande de porte E/S A1081) pour le câblage d'un ouvre- porte électrique pour une installation plus sure dans votre maison.

PORT DESCRIPTION

EXT, EXT EXT EXT	Bouton ouvre-porte, max. 0 V DC/AC, 0 Ampère. Ces relais peuvent être utilisés pour, p. ex. relier un bouton ouvre-porte à l'appareil, à l'intérieur de la maison. Il déclenché le premier relais de verrouillage bi-stable de l'appareil (REL1, REL1). Veuillez vous assurer de ne pas envoyer de tension à ces relais. Une tension supplémentaire peut détruire l'appareil immédiatement.
15 VDC -	Entrée alimentation électrique 15 V DC, borne négative (-). Veuillez s'il vous plaît brancher le fil noir du bloc d'alimentation (adaptateur secteur) avec cette connexion, si vous n'ali- mentez pas l'appareil par PoE. Ne combinez pas l'alimentation électrique par adaptateur secteur avec NOTICE l'alimentation électrique par PoE.
15 VDC +	Entrée alimentation électrique 15 V DC, borne positive (-). Veuillez s'il vous plaît brancher le fil rouge du bloc d'alimentation (adaptateur secteur) avec cette connexion, si vous n'alimentez pas l'appareil par PoE. Ne combinez pas l'alimentation électrique par adaptateur secteur avec NOTICE l'alimentation électrique par PoE.

Uniquement pour les apparèils avec bouton (s) poussoir (s):

4 PIN (SWITCH) Utilisez le cable jaune pour connecter le bouton à la platine de rue video IP.

Veuillez fais trs attention lors de la connexion des cables et des fils, car une mauvaise connexion peut endommager l'appareil. Les fils sans isolant ne devraient pas depasser du bloc vert de la borne de raccordement a vis, car cela pourrait entrainer un court-circuit electrique et endommager l'appareil.

Les cables jaunes, vertes et rouges, qui sortent du cote lateral de I'unité électricne principale, ne peuvent être employés que pour connecter des composants qui sont certifiés par Bird Home Automation.

8

FIXATION DU PANNEAU AVANT

Fixez la face avant de l'appareil au boitier de montage arrêté.

1.) Poussez la face avant dans le boitier de montage arrriere.

2.) Faites coulisser 3.) Insérez les la face avant vis de vers le haut. sécurité.

9

MISE EN MARCHE

Remettez sous tension l'alimentation electrique
menant a l'emplacement de montage. Si vous
souhaitez alimenter l'appareil par PoE, veilles a ce
que le commutateur PoE / I'injecteur PoE connecte
a l'appareil soit allumé.
NOTICE

Ne combinéz pas l'alimentation électrique par adaptateur secteur avec l'alimentation électrique par PoE.

Les LED de diagnostic vous permettent de vérifier si l'appareil est bien alimenté en électricité. Elles s'allument après un laps de temps de 30 à 60 secondes, après la mise sous tension de l'appareil. L'appareil est opérationnel (procedure de démarrage, mises à jour eventuelles de logiciels, etc.) dés qu'il a émis un court son de diagnostic à partir du haut-parleur intégré. Cela peut prendre jusqu'à cinq minutes. Si la DEL Diagnostic ne s'allume pas, veuillez vérifier l'alimentation électrique. Si vous utilisez une alimentation par secteur et non par PoE, vérifie si vous avez correctement raccordé les bornes positive et négative à l'appareil.

10

TELECHARGEMENT ET INSTALLATION DE L'APPLICATION

Téléchargez l'application « DoorBird » de Bird Home Automation via l'Apple App Store ou le Google Play Store sur votre terminal mobile. Vous trouvez la toute dernière version du mode d'emploi de l'application en visitant la page www.doorbird.com/ support

Dans l'application DoorBird, allez dans « Paramétres > Ajouter » et cliquez sur le symbole du code QR dans le champ « Nom d'utilisateur ». Scannez le code QR du passeport digital Fourni avec l'appareil.

Au cas où vous rencontresriez des problèmes pour ajouter l'appareil à l'application, contrôle si l'appareil est bien en ligne (www.doorbird.com/fr/checkonline). Si votre apparéil n'est pas en ligne, vérifiez votre connexion réseau et l'alimentation électrique de l'appareil.

LED DE DIAGNOSTIC

Les LED de diagnostic vous permettent de vérifier si l'appareil est bien alimenté en électricité. Elles s'allument après un laps de temps de 30 à 60 secondes, après la mise sous tension de l'appareil.

SONS DE DIAGNOSTIC

Après environ 5 minutes, l'appareil émettra de brefs sons de diagnostic lorsqu'il sera raccordé au réseau électrique.

CAPTEUR DE MOUVEMENT

L'appareil dispose d'un capteur de mouvement intégré disposant de la technologie 4D. Vous pouvez l'utiliser pour paramétre de nombreuses actions, par exemple pour envoyer une alarme sur un terminal mobile, ou commuter un relais qui déclenchera une lumière extérieur.

LECTEUR RFID

Le lecteur RFID intégré peut être utilisé pour paramétrer de nombreuses actions, par exemple pour déverrouiller / verrouiller des portes ou pour armer / désarmer votre système d'alarme. Pour des raisons de sécurité, le lecteur RFID a une portée très courte (0 - 3 cm, 0 - 1,18 pouces). Par conséquent, vous doivent tenir votre balise RFID compatible (badge) très préc du lecteur RFID. Vous pouvez configurer le lecteur RFID via l'application DoorBird.

Pour des raisons de sécurité, le lecteur RFID ne fonctionne qu'a courte distance.

API

L'appareil dispose d'une interface de programmation
API bien documentée pour une intégration dans des
applications tierces. Vous trouvez de plus amples
informations à l'adresse www.doorbird.com/fr/api

DOORBIRD CONNECT

L'appareil dispose de nombreuses possibités d'intégration dans des applications tierces. Vous trouvrez de plus amples informations à l'adresse www.doorbird.com/fr/connect

MODIFIER LE LIBELLÉ D'UNE PLAQUE NOMINATIVE

Concerne seulement les apparéils dotés d'un ou plusieurs boutons d'appoint avec plaque nominative éclairée.

Service de gravure pour une gravure
moderne et propre: www.doorbird.com/fr/
engraving

Veuillez s'il vous plait suivre I'ETAPE 1 pour couper l'alimentation electrique. Nous recommandons d'utiliser un tournevis à fente mince pour-retirer le couvercle de la plaque nominative. Nous recommandons d'utiliser du papier blanc qui n'absorbe pas l'humidité pour l'étiquette.

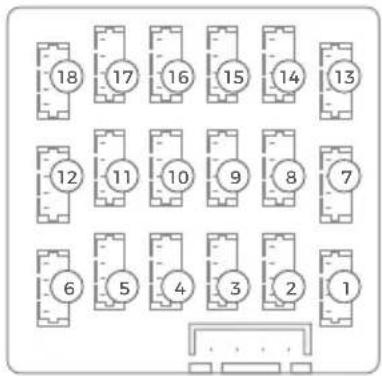

CONNECTER LES BOUTONS D'APPEL AU MODULE MULTI-RESIDENTIEL

Ceci ne concerne que les apparèils dotés de 2 boutons d'applé éclairés avec plaque nominative ou plus.

Ne connectez au module multi-residentiel (p. ex. module multi-residentiel MTM18A) que des boutons d'appel qui ont ete certifies par Bird Home Automation.

① = 1er connecteur de bouton d'appel
18=18eme connecteur de bouton d'appele

MODIFIER LE LIBELLÉ DU MODULE D'INFORMATION

Concerne seulement les apparciels dotés du module info.

Veuillez s'il vous plaît suivre l'ÉTAPE 1 pour couper l'alimentation électrique et l'ÉTAPE 2 pour enlever la face avant de l'appareil. Dans le module info qui se trouve à l'intérieur, vous pouvez maintainant modifier le libelle. Pour l'étiquette, nous vous recommandons d'utiliser du papier blanc qui n'absorbe pas l'humidité.

ENTRETIEN DES PRODUITS DOORBIRD

Entretien et nettoyage

Les produits DoorBird sont fabriqués à partir de matérieliaux de haute qualité et sont conçus pour une longue durabilité. comme les DoorBirds sont généralement installés dans des zones extérieures non protégées, ils sont exposés à des conditions météorologiques défavorables et à des substances agressives, en particulier sur des routes, pres des côtes ou dans des zones industriielles. Veuillez donc respecter les consignes d'entretien suivantes. Nous ne pouvons pas été tenus responsables des dommages si ces instructions ne sont pas respectées.

Les saletés agressives telles que les excréments d'oiseaux doivent être éliminées le plus rapidement possible.

N'utilise jamais de produits de nettoyage abrasifs tels que la laine de fer ou un decapant!

L'eau chaude est généralement suffisante, si nécessaire avec un peu de détergent, un chiffon doux ou une Brosse. Les pieces en plastique (caméra ou étiquettes nominatives) ne doivent pas être traitées avec un produit d'entretien métallique. ÀpRES l'entretien, enlevez tous les résidus du nettoyant ou du lubrifiant pour éviter les taches ou la décoloration.

Acier inoxydable

Nous utilisons uniquement de l'acier inoxydable allemand de haute qualite pour les produits DoorBird. Cependant, l'acier inoxydable de haute qualite peut également rouiller en surface, car environ 70% de I'acier inoxydable est constitué de fer. La résistance à la rouille n'est obtenuque que par une couche protectrice (aussi appelée couche passive), qui recouvre le fer comme une peu. Cette couche protectrice se compose essentiellement de chrome et d'autres metaux semi-précieux.

Les particules de fer, la poussière de meulage et les copeaux déposés sur l'acier inoxydable peuvent conduire à la corrosion (film de rouille). Ces particules de fer se retrouvent partout dans l'air, maisURT dans les zones industriielles, prés de la cote et sur les routes très fréquentées. Veuillez enlever immediatement les dépôts ferreux, car ils attaqueront leur système DoorBird et provoqueront une veritable rouille sils ne sont pas enlevés. Pour enlever la rouille, il suffit d'essuyer la poussière; en outre, il est recommendé d'utiliser un produit d'entretien, par exemple WD 40, disponible p.ex. chez Amazon pour moins de 5,00 €. Il suffit d'appliquer une fine couche et de frottier. Il en va de même si la rouille se forme sur les gravures de la surface de l'acier inoxydable.

Les éclaboussures de ciment ou de tartre doivent être soigneusement enlevées des que possible à l'aide d'une spatule en bois avant qu'elles ne durçissent.

Les produits de nettoyage suivants ne doivent pas etre utilisés carils réduisent la résistance à la corrosion :

• produits contenant du chlorure et de l'acide chlorhydrique
• eau de javel (en cas d'utilisation accidentelle, rincer abondamment à l'eau)
  polissage de l'argent

Après chaque nettoyage rincer à l'eau claire, avec un chiffon humide et essuyez pour éviter la formation de tartre. Les résidus de calcaire peuvent être évités en utilisant de l'eau déminéralisée.

Acier inoxydableTraitsauPVD

Les surfaces traitées au PVD, chromées ou dorées sont recommandées pour le nettoyage avec un détergent dégraissant et de l'eau claire ou avec un chiffon en microfibres propre et sans poussière. Pour les surfaces très brillantes, utilisez un chiffon sans rayure (p. ex. chiffon de nettoyage pour les verres, chiffon à polir les meubles, etc.)

Surfaces laquées

Nettoyer les surfaces laquées et les lettres avec un chiffon doux, sans rayure, humidifié avec une solution savonneuse douce (p. ex. chiffon de nettoyage pour les verres, chiffon de polissage de meubles, etc. Pour éviter les taches ou la décoloration, le produit de nettoyage doit être essuyé sans laisser de résidus. Soyez particulièrement vigilant lors du marquage afin de ne pas endommager le film ou l'impression.)

GÉNÉRALITÉS
Alimentation électrique	15 V DC (max. 15 W) ou Power over Ethernet (PoE 802.3af Mode-A)
Module d'information *	3.5", éclairé
Écran d'affichage*	LCD 3,5" (sans fonction tactile), éclairé, pour l'affiche d'un message d'accueil de 2 lignes et du repertoire de noms (max. 100 entrées)
Clavier*	16 touches, éclairé, configurable via App, p. ex. • Codes PIN individuels • Événements individuels (p. ex. commutation d'un relais, message push, appel SIP [Audio/Video], notification HTTP (s) • Plages horaires individuelles • Possibilité de:gérer jusqu'à 100 codes PIN
Alimentation électrique	15 V DC (max. 15 W) ou Power over Ethernet (PoE 802.3af Mode-A)
Connexions	• RJ45, pour LAN/PoE • Relais de verrouillage bistable #1, max. 24 V DC/AC, 1 Ampère, par exemple pour ouvre-porte électrique • Relais de verrouillage bistable #2, max. 24 V DC/AC, 1 A, par exemple pour ouvre-porte électrique • Entrée externe, pour bouton ouvre-porte externe (libre de potentiel) • Entrée 15 V DC (+, -), max. 15 W • Des reliats supplémentaires peuvent être ajoutés et contrôlés grâce à la commande de porte IP E/S DoorBird
Protection intempéries	Oui, IP65
Conformités	IP65, CE, FCC, IC, RoHS, IK08, REACH, IEC/EN 62368, IEC/EN 62471
Conditions de service	-25°C à +55°C / -13°F à 131°F Humidité relative de l'air 10 à 85 % (sans condensation)

Contenu de la livraison	1x Unité électrique principale 1x Face avant* 1x Badge RFID 1x Tournevis 1x Guide de démarrage rapide avec passaport digital 1x Manuel d'installation 1x Petites pièces
Garantie	Voir www.doorbird.com/fr/warranty
CONFIGURATION REQUISE
Système requis	Appareil mobile : Dernière version IOS pour iPhone/iPad, dernieré version Android pour Smartphone/Tablette Internet : connexion Internet haut débit fixe haute vitesse à large bande, DSL, cable ou fibre, pas de socks ou de serveur proxy Réseau : réseau Ethernet avec DHCP
Hauteur de montage recommandée	L'objectif de laamera doit être place à au moins 145 cm (57 in). Veuillez vérifier la hauteur optimale pour votre site avant de commencer l'installation.

VIDÉO
Caméra	HDTV 720p, dynamique (VCA - HDTV)
Objectif	Lentille hemisphérique de pointe, ultra grand-angle 180° (D), 140° (H), 100° (V), redresse, mode vision infrarouge
Vision nocturne	Oui, capteur de luminosité, filtre IR-Cut automatique, 12 LEDs infrarouge (850 nm)
AUDIO
Composants audio	Haut-parleur et microphone, réduction de bruit et d'echo (AEC, ANR)
Streaming Audio	Bidirectionnel, duplex intégral
RéSEAU
Ethernet	Prise RJ45, PoE 802.3af Mode-A, 10/100 Base-T
Protocoles pris en charge	HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP, ICMP, DHCP, ARP, SIP, DTMF (RTP [RFC-2833], SIP INFO [RFC-2976]), STM
CAPTEUR DE MOUVEMENTS
Type	Actif
Angle de détction	54° (H), 70° (V)
Portée	1 - 10 m (3,3 - 32,9 ft), selon l'environnement, configurable par tranche de 1 m (3,3 ft)
	Quand un « module écran (display) » est raccordé au module électrique principal, la portée est limitée à 1 m (3,3 pieds).
Technologie	4D. Basée sur de multiples capteurs et algorithms intégrés, p. ex. l'énergie radiofréquence (RFE)
	Via l'application DoorBird, par ex. · Champ d'application (1 - 10 m / 3,3 - 32,9 ft) · Direction (en s'approchant, en s'éloignant, les deux directions en même temps) · Événements individuels (p. ex. un relais bouton-poussoir, message push, appel SIP [Audio/Video], notification HTTP (s) · Horaires individuels
Configuration
RFID
Type	sysème d'étiquette passive d'identification par radiofréquence (ARPT)
Standard	ISO/IEC 18000-2:2009 Partie 2, EM4100, EM4102
Fréquence	125 KHz
Portée	0 - 3 cm, selon l'environnement
Antenne	Interne
Transponder compatible	Badges RFID, disponibles séparément, voir www.doorbird.com/fr/buy Possibilité de gérer jusqu'à 100 badges.
Configuration	Via l'application DoorBird, par ex. · Badge (ajouter/supprimer) · Événements individuels (p. ex. un relais bouton-poussoir, appel SIP [Audio/Video], notification HTTP (s)) · Horaires individuels

MODULES SANS FIL INTEGRÉS

RFID 125 KHz

Capteur 24 GHz, peut être désactivement

INTÉRATION DE TIERS FOURNISSEURS (DOORBIRD CONNECT)
Pour l'intégration des partenaires	Voir www.doorbird.com/connect
API Voir www.doorbird.com/api
Vidente simultanée streams	Un, pour l'enregistrement continu et basé sur l'événement
ACCESSOIRES OPTIONNELS
Disponibles separation	Voir www.doorbird.com/buy

*:seulement sur certains models ou configuration

Sous réserve d'erreurs et d'omissions.

Il est possible que la presente notice contienne des erreurs typographiques ou des erreurs d'impression. Les informations containues dans cette notice sont contrôlees régulierement et les corrections sont publiées dans la prochaine édition. Nous déclinons toute responsabilité en cas d'erreurs techniques ou d'impression et par rapport à leurs conséquences.

MENTIONS LEGALES

Généralités

1. DoorBird est une marque déposée de Bird Home Automation GmbH.
2. Apple, le logo Apple, Mac, Mac OS, Macintosh, iPad, Multi-Touch, iOS, iPhone et iPod touch sont des marques commerciales d'Apple Inc.
3. Google, Android et Google Play sont des marques commerciales de Google, Inc.
4. La marque verbale et les logos Bluetooth® sont des marques commerciales de Bluetooth SIG, Inc.
5. Tous les autres noms d'entreprises et de produits peuvent être des marques commerciales de leurs détenteurs respectifs, avec lesquels elles ont été associées.
6. Nous nous réservons le droit d'apporter des modifications à nos produits lorsque celles-ci participent au progrès technique. Dans le sillage des évolution techniques permanentes, les produits représentés peuvent également différer visuellement des produits livrés.
7. Toutes les reproductions et tous les transferts de textes, d'illustrations et de photos issus de ce mode d'emploi, sur tout type de support, en tout ou en partie, sont exclusivement autorisés moyennant notre consentement expresscrit.
8. La création de ce manuel d'installation est protégée par les droits d'auteur. Nous déclinons toute responsabilité pour d'eventuelles erreurs, aussi bien de contenu que de typographie (également dans les données techniques ou au sein des graphiques et schémas techniques).
9. Nos produits sont conformes aux directives techniques, aux prescriptions en matière électrique et de télécommunications en vigueur en Allemagne, dans l'Union europeenne et aux États-Unis.
10. Nos produits ainsi que les composants qu'ils contiennent (circuits intégrés, logiciels, etc.) ne peuvent être utilisés qu'à des fins civiles et non militaires.

Protection et sécurité des données

1. Pour une sécurité maximale, l'appareil utilise les mêmes techniques de cryptage que la banque en ligne. Pour votre sécurité, nous ne faisons pas appel aux redirections de port sni au service DynDNS
2. L'emplacement du centre de données pour l'accès à distance via internet au moyen d'une application se trouve obligatoirement sur le territoire de l'Union européen si l'adresse IP déterminée de l'appareil se trouve dans l'Union européen. Le centre de données est exploité conformément aux normes de sécurité les plus strictes.
3. Les méthodes de surveillance video, audio et autres peuvent être reglementées par des lois qui varient d'un pays à l'autre. Verifiez les lois en vigueur dans votre région avant d'installer et d'utiliser cet appeairel de surveillance.

Quand il s'agit d'un appeareil du type interphone video, moniteur interieur ouamera :

• Dans de nombreux pays, les images video et la voix ne peuvent être transférées que lorsqu'un visiteur a sonné à la porte (protection des données, configuration possible dans l'application)
• Executéze le montage de sorte que le champ de détention de laamera se limite exclusivement à la zone d'entrée directe.
• L'appareil dispose, le cas échéant, d'un historique intégré des visites et d'un capteur de mouvements. Si nécessaire, vous pouvez activer et désactiver ces fonctions.

Si nécessaire, signalez la presence de l'appareil à l'endetroit adequat et de la manière adequate.

Veuillez respecter les dispositions légales spécifiques à chaque pays concernant l'utilisation des composants et camères de surveillance applicables sur le site di-installation. Veuilz verifier auprès du propriétaire et de votre Syndic si vous étés autorisé à installerer et utiliser ce produit. Bird Home Automation GmbH décline toute responsabilité en cas de mauvaise utilisation ou de

mauvaise configuration de ce produit, y compris dans le cas de l'ouverture non autorisée d'une porte.

Bird Home Automation ne peut être tenu responsable des dommages causés par une ancienne et mauvaise installation ou une installation incorrecte.

Les mises à jour du logiciel ou du système d'exploitation (appeilées „mises à jour du firmware“) sont normalement installées automatiquement sur les produits de Bird Home Automation GmbH via internet, si cela est techniquement possible. Les mises à jour automatiques du firmware maintainennent les logiciels des produits actuelsés afin que ceux-ci fonctionnent toujours de manière fiable, sure et efficace. Gréce aux améliorations continues, des fonctions peuvent être ajoutées, etendues ou légarement modifiées au fil du temps. Des modifications ou limitations importantes des fonctions existantes ne se produit normalement que lorsque Bird Home Automation GmbH le juge nécessaire (par ex. en raison de la protection des données, de la sécurité, de la stabilité des données ou encore, afin de tener celles-ci à jour). Lorsqu'une mise à jour du firmware est disponible, les serveurs de Bird Home Automation GmbH la distribuient en général automatique à tous les produits compatibles connectés à internet ou aux serveurs de Bird Home Automation GmbH. Ce processus est gradual et peut prendre plusieurs semaines. Dans qu'un produit reçoit une mise à jour du firmware, le système s'installe et redémarre généralement par lui-même. Les mises à jour du firmware installées ne peuvent pas être annulées. Etant donné que les produits et logiciels de Bird Home Automation GmbH ne sont pas explicitement des produits réservés au client, celui-ci ne peut pas refuser une mise à jour automatique si le produit est connecté à internet ou au serveur de Bird Home Automation GmbH.

Éditeur

Il est possible que la presente notice contienne des erreurs typographiques ou des erreurs d'impression. Les informations containues dans cette notice sont contrôlees régulierement et les corrections sont publiées dans la prochaine édition. Nous déclinons toute responsabilité en cas d'erreurs techniques ou d'impression et par rapport à leurs conséquences.

Lisez soigneusement ce manuel avant demettre en marche les divers éléments.Conserveze ce manuel pour une eventuelle consultation ulterieure!

Si vous transmettez cet apparéil à d'autres personnes dans le futur, transmettez leur également ce manuel.

Vous trouvez la toute derniere version du manuel d'installation à l'adresse www.doorbird.com/fr/support

Pour simplifier les termes, nous utiliserons le mot « apparéil » pour parler du produit « portier video IP » et le mot « apparéil mobile » pour parler d'un smartphone ou d'une tablette.

Responsabilité

Ce document a eté rédigé minutieusement afin de permettre à nos utiliser notre apparéil. Nous vous remercions d'informer Bird Home Automation GmbH d'eventuelles inexactitudes ou omissions. Bird Home Automation GmbH décline toute responsabilité en cas d'inexactitudes techniques ou d'erreurs typographiques, et se reserve le droit de procéder sans préavis à des modifications de ses produits et de ses manuels d'installation. Bird Home Automation GmbH ne donne aucune garantie quant au contenu de ce document, y compris, mais sans s'y limiter, en ce qui concerne les garanties implicées de qualité marchande et d'adéquation à un usage particulier. Bird Home Automation GmbH ne peut être tenue responsable des dommages accessoires et consécutifs en lien avec la mise à disposition, la mise en œuvre ou l'utilisation de ce matériel. L' apparéil ne peut être utilisé que pour l'utilisation auquel il est destiné.

Modifications apportées à l'appareil

Cet apparéil doit être installé et utilisé conformément aux instructions figurant dans le manuel d'installation. Ce dispositif ne contientaucun composant nécessitant un entretien par l'utilisateur. Les modifications ou changements non autorisés invalideront toutes les certifications et approbations réglementaires applicables.

Symboles utilisés

Danger: indique une situation dangereuse qui, si rien n'est fait pour l'eviter, entraine la mort ou des blessures graves.

Mise en garde : indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entraîner la mort ou des blessures graves.

Prudence : indique une situation dangereuse qui, si rien n'est fait pour I'eviter, peut entrainer des lesions legères.

Remarque: indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entraîner des dommages matériels.

Indication : indique la presence d'informations utiles en vue de l'utilisation optimale de l'appareil.

Important : indique la presence d'informations importantes garantissant le fonctionnement correct du produit.

Indications de danger

Indications de danger

L'installation, le montage et les travaux d'entretien des apparciels electriques doivent être exclusivement réalisés par un spécialiste/agree. En ne respectant pas cette consigne, vous risquez de vous exposer à de graves dangers pour votre santé ou à un danger de mort par électrocution.
Appareils avec raccordement 110-240 V: l'appareil ne doit etre raccorde qu'a une prise de courant facilement accessible. En cas de danger, debranchez I'adaptateur secteur.
- Pour l'alimentation électrique de l'appareil, utilisez uniquement l'adaptateur secteur original livre avec l'appareil, ou l'un des connecteurs PoE / injecteurs PoE commande dans ce manuel.
- En raison de la charge electrostatique, le contact direct avec le circuit imprimé peut entrainer la destruction de l'appareil. Le contact direct avec le circuit imprimé doit donc être évité à tout moment.
Respectez les normes EN 60065, EN 60950 et EN 62368.
N'utilisez pas l'appareil si celui-ci presente en appearance des dommages extérieurs, comme par exemple des dommages au boitier, aux éléments de commande ou aux prises de raccordement, ou s'il presente un dysfonctionnement quelconque. En cas de doute, veuillez faire controller l'appareil par un spécialiste agreé.
N'ouvre pas l'appareil. car cela annulera voire garantie. Aucune piece de l'appareil ne nécessite un entretien par l'utiliseur. En cas d'erreurs, veuillez faire controller l'appareil par un spécialiste agreé.
Pour des raisons de sécurité, d'homologation et de licences (CE/FCC/IC etc.), il est interdit de proceder à des transformations et/ou des modifications de l'appareil sans autorisation.
Cet apparéil n'est pas un jouet! Ne laissez pas les enfants jouer avec celui-ci. Ne laissez pas trainer le matériel d'emballage, les films et sachets en plastique, les morceaux de polystyrene, etc. car ceux-ci peuvent être dangereux dans les mains d'un infant.
- Posez les cables de telle façon quils ne deviennent pas un danger potentiel pour les personnes et les animaux domestiques.
- Il y a de la tension sur certaines pieces de

l'appareil. Ne touche aucune piece non associée à l'installation, au cablage ou au branchement. Des décharges électriques peuvent en résultat.
- Maintenez les apparèils non repris comme résistant aux intempéries à l'abri de l'eau et de tout autre liquide.
- Ne procédez jamais à une installation ni à des branchements lorsque l'alimentation électrique est activée. L'appareil pourrait en résultat endommagé et pourrait provoquer des décharges électriques.
- Avant demettre sous tension,assurez-vous que les fils ne soient pas croises et ne presentent pas de court-circuit. Il peut en résultat un incendie ou des décharges electriques.
- Il peut y avoir de la haute tension à l'intérieur de l'appareil. N'ouvre pas l'appareil. Il peut en résultat des décharges électriques.
L'appareil n'est pas protégé contre les explosions. Ne l'instituez pas et ne l'utilise pas à proximate de gaz ou de matérielux inflammables. Un incendie ou une explosion pourrait en résultat.
- N'installez pas deux alimentations en parallèle sur une même entree. L'appareil pourrait en resultanter endommagé et un incendie pourrait se déclarer. Veillez bien à ne raccorder qu'une seule alimentation électrique à l'appareil.
- Ne raccordez:aún terminal de l'appareil à une ligne d'alimentation. Il peut en résultat un incendie ou des décharges électriques.
Assurez-vous que le cable d'alimentation ne soit ni endommagé, ni écrase. Si le cable est rompu, il peut en résultat un incendie ou une décharge électrique.
- Ne branchez et ne débranchez jamais rien avec les mains mouillées. Cela pourrait provoquer des décharges électriques.
- N'introduisez pas de matérielux metalliques ou inflammables dans l'appareil. Cela pourrait provoquer un incendie, des décharges électriques ou des dysfonctionnements au niveau de l'appareil.
- Il peut y avoir de l'électricité à haute tension sur les cablages existants, comme le cablage du carillon de porte (et bien d'autres). L'appareil pourrait en résultat endommagé et pourrait envoyer des décharges électriques. Le cablage et l'installation doivent être effectuels par un spécialiste/agree.
Fixez l'appareil au mur ou au plafond et evitez les emplacements ou l'appareil risquerait d'être exposé à des vibrations et à des chocs car cela pourrait endommager l'appareil.
- Pour les apparèils munis d'une borne de terre, il faut un raccordement effectif à la terre. Dans le cas contraire, il existe des risques d'incendie et de dysfonctionnement de l'appareil.
Pour les apparèils contenant du plastique ou du verre vérable, n'exerce pas de force pression sur le verre. La rupture de celui-ci peut

occasionner des blessures.

• Pour les apparèils avec écran LCD, si l'écran LCD est endommagé, n'entrez pas en contact avec les cristaux liquides car cela pourrait occasionner des blessures. Au besoin, rincez-vous la bouche, nettoyez vos yeux ou votre peau à l'eau claire pendant 15 minutes au minimum et consultez votre médecintraitant.
• Ne déposez rien sur l'appareil et ne le recouvre pas de tissu, de silicone, de colle, ou de tout autre revêtement, etc. Il pourrait en résultat un incendie et un dysfonctionnement de l'appareil.
• N'installez pas l'appareil à l'un des emplacements suivants car il pourrait s'ensuivre un incendie, une décharge électrique ou des dysfonctionnements au niveau de l'appareil :
• Emplacements exposés à la lumière directe du soleil ou à proximé d'appareils de chauffage dont la température varie.
• Emplacements exposés à la poussière, à l'huile, aux produits chimiques, à l'acide sulfurique (source chaude).
• Emplacements soumis à des conditions d'humidité et d'humidité extrêmes, telis que des salles de bains, des caves, des serres, etc.
• Emplacements où la température est très bassé, p. ex. une zone réfrigérée ou devant un climatiseur.
• Emplacements exposés à la vapeur et à la fumée (p. ex. à proximité de surfaces chauffantes ou de cuisson).
• Emplacements à proximate immediate d'appareils émettant du bruit, tels que des gradateurs ou des apparciels électriques à onduateur.
• Emplacements soumis à de fréquentes vibrations ou chocs.
• Pour les apparèils avec fonction interphone, assurez-vous d'effectuer un test d'appel avec un faible volume audio sur les deux apparèils. Un appel soudain ou un autre incident du même type, peut se produit et cause des dommages à vous ouïe.
• Si l'appareil ne fonctionne pas correctement, débranchez l'alimentation.
• Les apparèils qui ne sont pas repris comme résistantants aux intempéries sont conçus pour un usage interieur uniquement et ne doivent pas été utilisés à l'extérieur.
• Ne pas pulveriser d'eau à haute pression sur les apparèils qui sont repris comme résistant aux intermpérières. Des dysfonctionnements au niveau de l'appareil pourrait s'ensuivre.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels suite à une manipulation inappropriée ou au non-respect des instructions de sécurité. Dans ce type de cas, il n'existe aucun recours en garantie! Nous déclinons toute responsabilité en cas de dommages indirects.

NOTICE

L'appareil doit être utilisé conformément aux lois et règlements locaux.
Stockez l'appareil dans un endroit sec et aéré.
- Évitez d'exposer l'appareil à des chocs ou à une forte pression.
- N'installez pas l'appareil sur des supports, surfaces ou parois instables. Assurez-vous que le matériel utilise soit suffisamment stable pour supporter le poids de l'appareil.
- Lors de l'installation de l'appareil, utilisez uniquement des outils appropriés. L'utilisation d'une force excessive avec les outils peut endommager l'appareil.
N'utilisez pas de produits chimiques, d'agents caustiques ou de nettoyants en aerosol.
- Pour le nettoyage, utilisez un chiffon propre et sec.
Utilisez exclusivement des accessoires conformes aux specifications techniques de l'appareil. Ceux ci sont disponibles chez Bird Home Automation GmbH.
Utilisez exclusivement des pieces de rechange fournies ou recommandées par Bird Home Automation GmbH.
N'essayez pas de réparer l'appareil vous-même. Pour toute réparation et pour tout entretien, adressez-vous à Bird Home Automation GmbH.
Tenez l'appareil à une distance minimale d'un 1 mètre (3,3') des apparèils de type four à micro-ondes, radio, TV, routeur sans fil et autres apparèils sans fil.
- Pour les appareils équipés d'un interphone, d'un haut-parleur ou d'un microphone intégré, ou des appareils avec fonctions de transmission de signaux, installez les fils à plus de 30 cm (12") de distance du câblage AC 100 - 240 V. Un bruit induit par le courant alternatively et/ou un mauvais fonctionnement de l'appareil pourrait en résultat.
- Installé l'appareil dans un endroit accessible en cas d'inspections, de réparations et d'entretiens à partir.
- Si l'appareil est utilisé à proximé d'un téléphone mobile, des perturbations peuvent s'ensuivre.
- En cas de chute, l'appareil peut être endommagé. Manipuez-le avec prudence.
L'appareil est hors service en cas de panne de courant.
- Pour les apparèels écipés d'un interphone, d'haut-parleur ou d'un microphone intégré, le fonctionnement de l'appareil peut être entré dans les endroits se trouvant à proximité d'antennes cellulaires ou de radiodiffusion / télévision.
- Pour les apparèils à écran LCD, il est important de noter que, bien qu'un écran LCD soit fabriqué avec des techniques de très haute précision, il

y aura toujours, inévitablement, une très petite partie de ses éléments visuels qui ne sera pas toujours éclairée, voir même pas éclairée du tout. Ceci n'est pas considéré comme un dysfonctionnement de l'appareil.

• Pour les-appareils avec fonction interphone,les bruits ambiants autour de I'appareil peuvent entraver sa bonne communication. Ceci n'est pas considere comme un dysfonctionnement.
• Pour les-appareils requérant un nom d'utilisateur /mot de passée, l'utilisateur est responsable de l'accès à l'appareil au moyen d'un nom d'utilisateur /mot de passée. Veillez à utiliser un mot de passée qu'un tiers ne pourrait pas devisiner aisément. Nous vous recommendons également de modifier régulièrement votre mot de passage.
• Nous ne serons enaucun cas responsables des dommages causés par des pannes d'alimentation electrique, déquipement de réseau ou de terminaux, des defaillances dues à des fournisseurs d'accès Internet et de réseaux cellulaires, des pannes telles que des lignes déconnectées et autres pertes de communication, ce qui rendrait impossible la fourniture de ce service et retarderait de chaque maniere que ce soit ce service pour tout autre cause ne relevant pas de notre responsabilité, ou si une erreur ou des données manquantes se produit pendant la transmission.

Transport

NOTICE

Au besoin, transportez l'appareil dans son emballage d'origine ou dans un emballage adapté, afin d'éviter tout dommage.

Garantie

Voutrouvez les informations relatives à la garantie en consultant la page www.doorbird.com/fr/warranty

Informations relatives à l'élimination des déchets, destinées aux utilisateurs d'appareils électriques et Electroniques (appareils menagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les apparciels électriques et Electroniques ne doivent pas'être jetés avec les ordures menagères. Pour que ces produits subissant un traitement, une récapération et un recyclage appropriés, envoyez-les dans les points de pré-colLECTe désignés, ou ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent. En éliminant correctement ce produit, vous contribuez à la conservation des ressources vitales et à la prévention des eventuels effets néfastes sur l'environnement et la santé

humaine qui pourrait survenir dans le cas contraire. Afin de tracer le point de collect le plus proche, veuillez contacter les autorités locales. Des sanctions peuvent etre appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Informations sur l'élimination des déchets dans les pays ne faisant pas partie de l'Union européen

Ce symbole n'est reconnu que dans l'Union française. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

APPAREIL AVEC 1 BOUTON D'APPEL

Face avant

1) Video HDTV

6) Plusieurs LED de vision nocturne

2) Capteur de luminosité Pour le mode vision nocturne

7) Microphone

3) Vis de sécurité

8) Haut-parleur

4) Capteur de mouvement

9) Lecteur RFID

5) Bouton d'applé éclairé avec plaque nominative L'éclairage agit en même temps comme LED de diagnostic

Intérieur

1) Unite electrique principale

4) Câble vert pour port 2 (non utilise)

2) Câble jaune pour bouton d'appoint Connecté au bouton d'appoint illumine avec plaque nominative

5) Borne de raccordement à vis

3) Câble rouge pour port 1 (non utilisé)

6) Connecteur LAN / PoE

APPAREIL AVEC 2 BOUTONS D'APPEL ET PLUS

Face avant

1) Video HDTV

6) Plusieurs LED de vision nocturne

2) Capteur de luminosité Pour le mode vision nocturne

7) Microphone

3) Vis de sécurité

8) Haut-parleur

4) Capteur de mouvement

9) Lecteur RFID

5) Boutons d'applé clairés avec plaque nominative L'éclairage agit en même temps comme LED de diagnostic

Intérieur

1) Unite electrique principale
2) Bande velcro 1 Pour la fixationtemporaire du module multi-residentiel à l'unitéelectrique principalependant l'assemblage
3) Câble jaune pour bouton d'appoint (non utilisé)
4) Cable rouge pour port 1 Cable de connexion au module multi-residentiel
5) Câble vert pour port 2 (non utilise)

6) Borne de raccordement à vis
7) Connecteur LAN / PoE
8) Fil en nylon Pour sécuriser la face avant durant le montage
9) Bande velcro 2 Pour la fixation permanente du module multi-residentiel au boitant de montage arriere
10) DoorBird Module multi-residentiel MTM18A

APPAREIL AVEC MODULE ÉCRAN (DISPLAY) ET MODULE CLAVIER (KEYPAD)

Face avant

1) Plusieurs LED de vision nocturne
2) Video HDTV
3) Microphone
4) Capteur de luminosité Pour le mode vision nocturne
5) Vis de sécurité
6) Haut-parleur
7) Lecteur RFID
8) Capteur de mouvement

9) Ecran d'affichage (display)
10) Clavier (keypad) L'éclairage agit en même temps comme LED de diagnostic

Intérieur

1) Unite electrique principale
2) Câble jaune pour bouton d'appoint (non utilisé)
3) Cable rouge port 1
Cable de connexion du module clavier (keypad)
4) Cable vert port 2
Cable de connexion à l'écran d'affichage (display)

5) Borne de raccordement à vis
6) Connecteur LAN / PoE
7) Fil en nylon pour sécuriser la face avant pendant le montage

APPAREIL AVEC MODULE INFO ET MODULE CLAVIER (KEYPAD)

Face avant

Intérieur

1) Plusieurs LED de vision nocturne
2) Video HDTV
3) Microphone
4) Capteur de luminosité Pour le mode vision nocturne
5) Vis de sécurité
6) Haut-parleur
7) Lecteur RFID
8) Capteur de mouvement

9) Module info
10) Clavier (keypad) L'éclairage agit en même temps comme LED de diagnostic
11) Bouton d'applé éclairé avec plaque nominative L'éclairage agit en même temps comme LED de diagnostic

1) Unite electrique principale
2) Câble jaune pour bouton d'appoint (non utilisé)
3) Module rouge port 1
Cable de connexion du clavier (keypad)
4) Module vert port 2
Câble de connexion du module info

5) Borne de raccordement à vis
6) Connecteur LAN / PoE
7) Fil en nylon Pour sécuriser la face avant pendant le montage

VIDÉOS

Avez - vous besoin d'aide pour l'installation? Consultez nos videos d'installation sur www.doorbird.com/fr/support

Ces videos serontent chaque étape de montage de façon très détaillée.

INSTALLATION

Toutes les étapes décrites ci-dessous devraient être scrupuleusement suivies par une personne adulte et responsable, en tenant compte de toutes les mesures de précaution en vigueur. Si vous avez des questions, veuillez s'il vous plain nous les adresser directement, ou vous adresser à un spécialiste/agree Veillez a ce que tous les fils que vous utilisez pour l'installation soient bien intacts sur toute leur longueur et appropriés pour l'utilisation souhaitee.

Vitesse du réseau et éléments du réseau

Assurez-vous que votre connexion Internet dispose bien d'une vitesse de chargement minimale de

0,5 Mbit/seconde. Vous pouvez proceder à tout moment à un test de vitesse grâce à l'application DoorBird. L'expérience utilisateur est à l'image de la vitesse de votre réseau, de la stabilité de votre réseau et de la qualité des éléments de votre réseau, comme p. ex. votre routeur Internet et vos points d'accès WIFI ou votre repétueur WIFI. Assurez-vous également que les éléments de votre réseau n'aient pas plus de 2 ans, qu'ils aient été fabriqués par un producteur renommé et disposent de la première version du firmware. Si ces conditions ne sont pas remplies, il peut en résultat, par exemple, de mauvaises liaisons audio et video, ou des retardes dans la transmission des messages d'alerte sonnette sur votre Smartphone ou votre tablette, voir même pas de transmission du tout.

Requise: Internet à haut débit (réseau fixe): DSL, cable ou réseau fibre optique Réseau : réseau Ethernet, avec DHCP

1 COUPER L'ALIMENTATION ÉLECTRIQUE

Débranche l'alimentation électrique de toutes les lignes arrivant à l'emplacement choisi pour le montage, c'est-à-dire, par exemple, le bloc d'alimentation du portier, du carillon de porte, de l'ouvre-porte électrique, du commutateur PoE / de l'injecteur PoE, etc.

2 DEMONTAGE DE LA SONNETTE EXISTANTE

Le cas échéant, démontez la sonnette ou la station de porte existante.

3 DETERMINATION DE L'EMPLACEMENT DE MONTAGE

Gracé à sa lentille grand angle hemisphérique, si une personne se tient à une distance minimale de 50 cm de l'appareil, une hauteur de montage réduite de l'appareil est suffisante. La lentille de laamera devrait être placée à une hauteur minimale de 145 cm. Voilà pourquoi l'objectif n'est pas réglabre mécaniquement. Veuillez vérifier la hauteur avant de procédé au montage final.

Lors du besoin de l'emplacement de montage, il faut respecter les conditions de luminosite. Evitez le rayonnement solaire direct, l'éclairage d'arrière-plan direct et les surfaces refléchissantes.

UN capteur d'images ne peut pas etre directement exposé au rayonnement solaire sur une période prolongée. Le rayonnement solaire provoque un aveuglement de la camera et peut aussi endommager de façon irreversible les petits filtres de couleur sur la puce du capteur d'images.

Un dommage occasionné par le rayonnement solaire ne sera pas couvert par la garantie. Le cable réseau entre l'appareil et le routeur Internet / le connecteur PoE / l'injecteur PoE peut avoir une longueur maximale de 80 metres / 262 pieds (IEEE 802.3).

Si vous n'avez que deux fils à votre disposition à l'emplacement de montage, vous pouze utiliser notre « Convertisseur Ethernet PoE 2 fils A1071», vendu séparément. Il vous permet de transmettre des données réseau (Ethernet) et de l'électricité (PoE) via une simple ligne bifilaire sur de longues distances. De cette manière, vous pouze équiper de la

technologie réseau la plus moderne des batiments existants qui p. ex. ne disposent que d'un simple cable de sonnette bifilaire, sans pour autant devoir poser un cable réseau.

4

ENLEVER LA FACE AVANT

À l'aide du tournevis fourni, enlevez soigneusement la face avant (avec le module principal) du boitier de montage arrêté.

1.) Devissez les vis de sécurité sur 1 cm.

2.) Tirez la face avant vers le bas.

3.) Tirez ensuite la face avant vers vous.

5

FIXATION DU BOITIER DE MONTAGE ARRIÈRE

Fixez le boitier de montage arriere au mur. Vous trouverez les schémas détaillés et les mesuresdéquates dans la fiche technique de l'appareil correspondant.

Si vous devez percer des trous dans le mur, placer des vis dans le mur ou ouvrir un mur, assurez-vous au préalable qu'aucun fils ou canalisation (gaz, eau, etc.) ne se trouve dans ce mur.

Montage en Saillie du Boitier

Joint d'étanchéité pour la traversée de cables

Couverture pour les ouvertures inutilisées

Placer le joint d'étanchéité pour la traversée de cables dans le trou de montage que vous désirez.

Avec un tournevis, piquer un trou au milieu du joint d'étanchéité en caoutchouc.

Passez tous les cables et fils que vous poulez connecter à l'appareil à travers le joint en caoutchouc.

OPTIONS POUR L'ALIMENTATION ÉLECTRIQUE

L'appareil peut etre alimentee par I'adaptateur secteur DoorBird (option 1), ou par PoE (Power over Ethernet) ou alimentation par Ethernet, option 2) via un cable reseau. En option, l'appareil peut aussi etre alimentete en electricite grace a un adaptateur secteur sur rails, que vous pouvez vous procurer directement chez nous. L'appareil n'utilise pas de batterie pour son alimentation en energie.

OPTION 1

Alimentation electrique via adaptateur secteur

L'adaptateur secteur DoorBird est fourni avec un long cable de 250 cm de long avec deux fils isolés.

Ne raccordez pas encore l'adaptateur secteur à la prise murale. Utilisez uniquement l'adaptateur secteur DoorBird d'origine ou l'adaptateur secteur sur rails que vous pouvez vous procurer chez nous séparément car ceux-ci ont été spécialement stabilisés electriquement et sont équipés d'un dispositif de réduction des interférences audio intégré. D'autres adaptateurs secteurs peuvent déterminer le portier video et entraîner une mauvaise qualité de transmission. L'utilge d'un autre adaptateur secteur entraine l'annulation automatique de la garantie.

OPTION 2

Alimentation électrique via PoE

Pour l'alimentation electrique de l'appareil par commutateur PoE (p. ex. D-Link DGS.1008P) ou par injecteur PoE (p. ex. TP-Link TL-PoE150S) en conformite avec la norme PoE IEEE 802.3af Mode A, vous devrez utiliser les quatre fils numerotés 1, 2, 3 et 6 d'un cable reseau de cat. 5 ou supérieure. Il est impereatif d'utiliser un cable reseau de cat. 5 ou supérieure, car les signaux du reseau ne peuvent etre transmis que via des cables entierement isolés, blindes et torsadés. Si vous utilisez le PoE comme alimentation electrique, les quatre fils pour PoE forment simultanement la liaison de données. L'appareil ne demarrera pas si votre commutateur PoE ou votre injecteur PoE ne prend pas en charge la norme PoE IEEE 802.3af Mode A (cf. LED et sons de diagnostic).

1. Debranchez le commutateur PoE ou l'injecteur PoE de la prise de courant. 2. Amenez le cable reseau à l'emplacement de montage de I'appareil.

Vous trouvrez de plus amples informations sur la PoE ici: http://www.doorbird.com/de/poe

BRANCHER L'APPAREIL

Les cables et fils sont raccordés très simplement à l'appareil via des ports de raccordementétiquêtes. Vous pouvez àpresent brancher tous les cables et fils nécessaires à l'appareil. Veuillez s'il vous plaît enlever des ports de raccordements les cables et fils dont vous n'aurez pas besoin.Denudez sur environ 5 mm I'extrémité des fils que vous allez connecter au bloc vert de la borne de raccordementà vis.

Manipuez la face avant avec précaution. La surface de la face avant pourrait être griffée ou endommagée si vous la manipuez sans précaution en cours d'installation.

Vous pouvez utiliser le fil en nylon pour fixertemporairement laface avant au boitierde montage arriere,pendant que yousraccordez les cables etfils à l'appareil.

PORT DESCRIPTION

LAN/POE	Prise RJ45 pour connecter un cable réseau standard Cat. 5 ou moins, provenant du routeur Internet/commutateur PoE/injecteur PoE.NOTE Ne branche pas l'appareil simultanément par le bloc d'alimentation (adaptateur secteur) et l'alimentation électrique via PoE.
REL1, REL1 Relais de verrouillage bi-stable #1, max. 24 V DC/AC, 1 Ampère. Mesure de sécurité : Le relais conserve son état même en cas de coupure de courant. Vous pouvez configurer l'état par défaut du relais (ouverture/fermeture) via l'application DoorBird. Ces relais peuvent être utilisés pour connecter p. ex. un ouvre-porte électrique.L'appareil n'alimente pas l'appareil raccordé. L'alimentation électrique de l'ouvre-porte électrique doit être installée séparément.Lorsqu'un ouvre-porte électrique est directement raccordé à un portier video, un risque de manipulation par un tiers non autorisé existe (p. ex. en cassant le portier video et en court-circuitant le câblage de l'ouvre-porte). Par conséquent, nous recommendons généralement l'utilisation d'un relais de sécurité à distance monté à l'intérieur (p. ex. DoorBird commande de porte E/S A1081) pour le câblage d'un ouvre -porte électrique pour une installation plus sure dans votre maison.
REL2, REL2 Relais de verrouillage bi-stable #2, max. 24 V DC/AC, 1 Ampère. Mesure de sécurité : Le relais conserve son état même en cas de coupure de courant. Vous pouvez configurer l'état par défaut du relais (ouverture/fermeture) via l'application DoorBird. Ces relais peuvent être utilisés pour connecter p. ex. un ouvre-porte électrique. L'appareil n'alimente pas l'appareil raccordé. L'alimentation électrique de l'ouvre-porte électrique doit être installée séparément.Lorsqu'un ouvre-porte électrique est directement raccordé à un portier video, un risque de manipulation par un tiers non autorisé existe (p. ex. en cassant le portier video et en court-circuitant le(câblage de l'ouvre-porte). Par conséquent, nous recommendons généralement l'utilisation d'un relais de sécurité à distance monté à l'intérieur (p. ex. DoorBird commande de porte E/S A1081) pour le câblage d'un ouvre- porte électrique pour une installation plus sure dans votre maison.

PORT DESCRIPTION

EXT, EXT EXT EXT	Bouton ouvre-porte, max. 0 V DC/AC, 0 Ampère. Ces relais peuvent être utilisés pour, p. ex. relier un bouton ouvre-porte à l'appareil, à l'intérieur de la maison. Il déclenché le premier relais de verrouillage bi-stable de l'appareil (REL1, REL1). Veuillez vous assurer de ne pas envoyer de tension à ces relais. Une tension supplémentaire peut détruire l'appareil immédiatement.
15 VDC -	Entrée alimentation électrique 15 V DC, borne négative (-). Veuillez s'il vous plaît brancher le fil noir du bloc d'alimentation (adaptateur secteur) avec cette connexion, si vous n'ali- mentez pas l'appareil par PoE. Ne combinez pas l'alimentation électrique par adaptateur secteur avec NOTICE l'alimentation électrique par PoE.
15 VDC +	Entrée alimentation électrique 15 V DC, borne positive (-). Veuillez s'il vous plaît brancher le fil rouge du bloc d'alimentation (adaptateur secteur) avec cette connexion, si vous n'alimentez pas l'appareil par PoE. Ne combinez pas l'alimentation électrique par adaptateur secteur avec NOTICE l'alimentation électrique par PoE.

Uniquement pour les apparèils avec bouton (s) poussoir (s):

4 PIN (SWITCH) Utilisez le cable jaune pour connecter le bouton à la platine de rue video IP.

Veuillez fais trs attention lors de la connexion des cables et des fils, car une mauvaise connexion peut endommager l'appareil. Les fils sans isolant ne devraient pas depasser du bloc vert de la borne de raccordement a vis, car cela pourrait entrainer un court-circuit electrique et endommager l'appareil.

Les cables jaunes, vertes et rouges, qui sortent du cote lateral de I'unité électricne principale, ne peuvent être employés que pour connecter des composants qui sont certifiés par Bird Home Automation.

8

FIXATION DU PANNEAU AVANT

Fixez la face avant de l'appareil au boitier de montage arrêté.

1.) Poussez la face avant dans le boitier de montage arrriere.

2.) Faites coulisser 3.) Insérez les la face avant vis de vers le haut. sécurité.

9

MISE EN MARCHE

Remettez sous tension l'alimentation electrique
menant a l'emplacement de montage. Si vous
souhaitez alimenter l'appareil par PoE, veilles a ce
que le commutateur PoE / I'injecteur PoE connecte
a l'appareil soit allumé.
NOTICE

Ne combinéz pas l'alimentation électrique par adaptateur secteur avec l'alimentation électrique par PoE.

Les LED de diagnostic vous permettent de vérifier si l'appareil est bien alimenté en électricité. Elles s'allument après un laps de temps de 30 à 60 secondes, après la mise sous tension de l'appareil. L'appareil est opérationnel (procedure de démarrage, mises à jour eventuelles de logiciels, etc.) dés qu'il a émis un court son de diagnostic à partir du haut-parleur intégré. Cela peut prendre jusqu'à cinq minutes. Si la DEL Diagnostic ne s'allume pas, veuillez vérifier l'alimentation électrique. Si vous utilisez une alimentation par secteur et non par PoE, vérifie si vous avez correctement raccordé les bornes positive et négative à l'appareil.

10

TELECHARGEMENT ET INSTALLATION DE L'APPLICATION

Téléchargez l'application « DoorBird » de Bird Home Automation via l'Apple App Store ou le Google Play Store sur votre terminal mobile. Vous trouvez la toute dernière version du mode d'emploi de l'application en visitant la page www.doorbird.com/ support

Dans l'application DoorBird, allez dans « Paramétres > Ajouter » et cliquez sur le symbole du code QR dans le champ « Nom d'utilisateur ». Scannez le code QR du passeport digital Fourni avec l'appareil.

Au cas où vous rencontresriez des problèmes pour ajouter l'appareil à l'application, contrôle si l'appareil est bien en ligne (www.doorbird.com/fr/checkonline). Si votre apparéil n'est pas en ligne, vérifiez votre connexion réseau et l'alimentation électrique de l'appareil.

LED DE DIAGNOSTIC

Les LED de diagnostic vous permettent de vérifier si l'appareil est bien alimenté en électricité. Elles s'allument après un laps de temps de 30 à 60 secondes, après la mise sous tension de l'appareil.

SONS DE DIAGNOSTIC

Après environ 5 minutes, l'appareil émettra de brefs sons de diagnostic lorsqu'il sera raccordé au réseau électrique.

CAPTEUR DE MOUVEMENT

L'appareil dispose d'un capteur de mouvement intégré disposant de la technologie 4D. Vous pouvez l'utiliser pour paramétrer de nombreuses actions, par exemple pour envoyer une alarme sur un terminal mobile, ou commuter un relais qui déclenchera une lumière extérieur.

LECTEUR RFID

Le lecteur RFID intégré peut être utilisé pour paramétrer de nombreuses actions, par exemple pour déverrouiller / verrouiller des portes ou pour armer / désarmer votre système d'alarme. Pour des raisons de sécurité, le lecteur RFID a une portée très courte (0 - 3 cm, 0 - 1,18 pouces). Par conséquent, vous doivent tener la balise RFID compatible (badge) trèsprés du lecteur RFID. Vous pouvez configurer le lecteur RFID via l'application DoorBird.

Pour des raisons de sécurité, le lecteur RFID ne fonctionne qu'a courte distance.

API

L'appareil dispose d'une interface de programmation
API bien documentée pour une intégration dans des
applications hierces. Vous trouvez de plus amples
informations à l'adresse www.doorbird.com/fr/api

DOORBIRD CONNECT

L'appareil dispose de nombreuses possibités d'intégration dans des applications tierces. Vous trouvrez de plus amples informations à l'adresse www.doorbird.com/fr/connect

MODIFIER LE LIBELLÉ D'UNE PLAQUE NOMINATIVE

Concerne seulement les apparéils dotés d'un ou plusieurs boutons d'objet avec plaque nominative éclairée.

Service de gravure pour une gravure
moderne et propre: www.doorbird.com/fr/
engraving

Veuillez s'il vous plaît suivre l'ÉTAPE 1 pour couper l'alimentation électrique. Nous recommandons d'utiliser un tournevis à fente mince pour-retirer le couvercle de la plaque nominative. Nous recommandons d'utiliser du papier blanc qui n'absorbe pas l'humidité pour l'étiquette.

CONNECTER LES BOUTONS D'APPEL AU MODULE MULTI-RESIDENTIEL

Ceci ne concerne que les apparèils dotés de 2 boutons d'applé éclairés avec plaque nominative ou plus.

Ne connectez au module multi-residentiel (p. ex. module multi-residentiel MTM18A) que des boutons d'appel qui ont ete certifies par Bird Home Automation.

① = 1er connecteur de bouton d'appel
18=18eme connecteur de bouton d'appele

MODIFIER LE LIBELLÉ DU MODULE D'INFORMATION

Concerne seulement les apparciels dotés du module info.

Veuillez s'il vous plaît suivre l'ÉTAPE 1 pour couper l'alimentation électrique et l'ÉTAPE 2 pour enlever la face avant de l'appareil. Dans le module info qui se trouve à l'intérieur, vous pouvez maintainant modifier le libelle. Pour l'étiquette, nous vous recommandons d'utiliser du papier blanc qui n'absorbe pas l'humidité.

ENTRETIEN DES PRODUITS DOORBIRD

Entretien et nettoyage

Les produits DoorBird sont fabriqués à partir de matérieliaux de haute qualité et sont conçus pour une longue durabilité. comme les DoorBirds sont généralement installés dans des zones extérieures non protégées, ils sont exposés à des conditions météorologiques défavorables et à des substances agressives, en particulier sur des routes, pres des côtes ou dans des zones industriielles. Veuillez donc respecter les consignes d'entretien suivantes. Nous ne pouvons pas été tenus responsables des dommages si ces instructions ne sont pas respectées.

Les saletés agressives telles que les excréments d'oiseaux doivent être éliminées le plus rapidement possible.

N'utilise jamais de produits de nettoyage abrasifs tels que la laine de fer ou un decapant!

L'eau chaude est généralement suffisante, si nécessaire avec un peu de détergent, un chiffon doux ou une Brosse. Les pieces en plastique (caméra ou étiquettes nominatives) ne doivent pas être traitées avec un produit d'entretien métallique. ÀpRES l'entretien, enlevez tous les résidus du nettoyant ou du lubrifiant pour éviter les taches ou la décoloration.

Acier inoxydable

Nous utilisons uniquement de l'acier inoxydable allemand de haute qualite pour les produits DoorBird. Cependant, l'acier inoxydable de haute qualite peut également rouiller en surface, car environ 70% de I'acier inoxydable est constitué de fer. La résistance à la rouille n'est obtenuque que par une couche protectrice (aussi appelée couche passive), qui recouvre le fer comme une peu. Cette couche protectrice se compose essentiellement de chrome et d'autres metaux semi-précieux.

Les particules de fer, la poussière de meulage et les copeaux déposés sur l'acier inoxydable peuvent conduire à la corrosion (film de rouille). Ces particules de fer se retrouvent partout dans l'air, maisURT dans les zones industriielles, prés de la cote et sur les routes très fréquentées. Veuillez enlever immediatement les dépôts ferreux, car ils attaqueront leur système DoorBird et provoqueront une veritable rouille sils ne sont pas enlevés. Pour enlever la rouille, il suffit d'essuyer la poussière; en outre, il est recommendé d'utiliser un produit d'entretien, par exemple WD 40, disponible p.ex. chez Amazon pour moins de 5,00 €. Il suffit d'appliquer une fine couche et de frottier. Il en va de même si la rouille se forme sur les gravures de la surface de l'acier inoxydable.

Les éclaboussures de ciment ou de tartre doivent être soigneusement enlevées des que possible à l'aide d'une spatule en bois avant qu'elles ne durçissent.

Les produits de nettoyage suivants ne doivent pas etre utilisés carils réduisent la résistance à la corrosion :

• produits contenant du chlorure et de l'acide chlorhydrique
• eau de javel (en cas d'utilisation accidentelle, rincer abondamment à l'eau)
  polissage de l'argent

Après chaque nettoyage rincer à l'eau claire, avec un chiffon humide et essuyez pour éviter la formation de tartre. Les résidus de calcaire peuvent être évités en utilisant de l'eau déminéralisée.

Acier inoxydableTraitsauPVD

Les surfaces traitées au PVD, chromées ou dorees sont recommandées pour le nettoyage avec un détergent dégraissant et de l'eau claire ou avec un chiffon en microfibres propre et sans poussière. Pour les surfaces très brillantes, utilisez un chiffon sans rayure (p. ex. chiffon de nettoyage pour les verres, chiffon à polir les meubles, etc.)

Surfaces laquées

Nettoyer les surfaces laquées et les lettres avec un chiffon doux, sans rayure, humidifié avec une solution savonneuse douce (p. ex. chiffon de nettoyage pour les verres, chiffon de polissage de meubles, etc. Pour éviter les taches ou la décoloration, le produit de nettoyage doit être essuyé sans laisser de résidus. Soyez particulièrement vigilant lors du marquage afin de ne pas endommager le film ou l'impression.)

GÉNÉRALITÉS
Alimentation électrique	15 V DC (max. 15 W) ou Power over Ethernet (PoE 802.3af Mode-A)
Module d'information *	3.5", éclairé
Écran d'affichage*	LCD 3,5" (sans fonction tactile), éclairé, pour l'affiche d'un message d'accueil de 2 lignes et du repertoire de noms (max. 100 entrées)
Clavier*	16 touches, éclairé, configurable via App, p. ex. • Codes PIN individuels • Événements individuels (p. ex. commutation d'un relais, message push, appel SIP [Audio/Video], notification HTTP (s) • Plages horaires individuelles • Possibilité de:gérer jusqu'à 100 codes PIN
Alimentation électrique	15 V DC (max. 15 W) ou Power over Ethernet (PoE 802.3af Mode-A)
Connexions	• RJ45, pour LAN/PoE • Relais de verrouillage bistable #1, max. 24 V DC/AC, 1 Ampère, par exemple pour ouvre-porte électrique • Relais de verrouillage bistable #2, max. 24 V DC/AC, 1 A, par exemple pour ouvre-porte électrique • Entrée externe, pour bouton ouvre-porte externe (libre de potentiel) • Entrée 15 V DC (+, -), max. 15 W • Des reliats supplémentaires peuvent être ajoutés et contrôlés grâce à la commande de porte IP E/S DoorBird
Protection intempéries	Oui, IP65
Conformités	IP65, CE, FCC, IC, RoHS, IK08, REACH, IEC/EN 62368, IEC/EN 62471
Conditions de service	-25°C à +55°C / -13°F à 131°F Humidité relative de l'air 10 à 85 % (sans condensation)

Contenu de la livraison	1x Unité électrique principale 1x Face avant* 1x Badge RFID 1x Tournevis 1x Guide de démarrage rapide avec passaport digital 1x Manuel d'installation 1x Petites pièces
Garantie	Voir www.doorbird.com/fr/warranty
CONFIGURATION REQUISE
Système requis	Appareil mobile : Dernière version IOS pour iPhone/iPad, dernieré version Android pour Smartphone/Tablette Internet : connexion Internet haut débit fixe haute vitesse à large bande, DSL, cable ou fibre, pas de socks ou de serveur proxy Réseau : réseau Ethernet avec DHCP
Hauteur de montage recommangée	L'objectif de laamera doit être place à au moins 145 cm (57 in). Veuillez vérifier la hauteur optimale pour votre site avant deCOMMencer l'installation.

VIDÉO
Caméra	HDTV 720p, dynamique (VCA - HDTV)
Objectif	Lentille hemisphérique de pointe, ultra grand-angle 180° (D), 140° (H), 100° (V), redresse, mode vision infrarouge
Vision nocturne	Oui, capteur de luminosité, filtre IR-Cut automatique, 12 LEDs infrarouge (850 nm)
AUDIO
Composants audio	Haut-parleur et microphone, réduction de bruit et d'echo (AEC, ANR)
Streaming Audio	Bidirectionnel, duplex intégral
RéSEAU
Ethernet	Prise RJ45, PoE 802.3af Mode-A, 10/100 Base-T
Protocoles pris en charge	HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP, ICMP, DHCP, ARP, SIP, DTMF (RTP [RFC-2833], SIP INFO [RFC-2976]), STM
CAPTEUR DE MOUVEMENTS
Type	Actif
Angle de détction	54° (H), 70° (V)
Portée	1 - 10 m (3,3 - 32,9 ft), selon l'environnement, configurable par tranche de 1 m (3,3 ft)
	Quand un « module écran (display) » est raccordé au module électrique principal, la portée est limitée à 1 m (3,3 pieds).
Technologie	4D. Basée sur de multiples capteurs et algorithms intégrés, p. ex. l'énergie radiofréquence (RFE)
	Via l'application DoorBird, par ex. · Champ d'application (1 - 10 m / 3,3 - 32,9 ft) · Direction (en s'approchant, en s'éloignant, les deux directions en même temps) · Événements individuels (p. ex. un relais bouton-poussoir, message push, appel SIP [Audio/Video], notification HTTP (s) · Horaires individuels
Configuration
RFID
Type	sysème d'étiquette passive d'identification par radiofréquence (ARPT)
Standard	ISO/IEC 18000-2:2009 Partie 2, EM4100, EM4102
Fréquence	125 KHz
Portée	0 - 3 cm, selon l'environnement
Antenne	Interne
Transponder compatible	Badges RFID, disponibles séparément, voir www.doorbird.com/fr/buy Possibilité de gérer jusqu'à 100 badges.
Configuration	Via l'application DoorBird, par ex. · Badge (ajouter/supprimer) · Événements individuels (p. ex. un relais bouton-poussoir, appel SIP [Audio/Video], notification HTTP (s)) · Horaires individuels

MODULES SANS FIL INTEGRÉS

RFID 125 KHz

Capteur 24 GHz, peut être désactivement

INTÉRATION DE TIERS FOURNISSEURS (DOORBIRD CONNECT)
Pour l'intégration des partenaires	Voir www.doorbird.com/connect
API Voir www.doorbird.com/api
Vidente simultanée streams	Un, pour l'enregistrement continu et basé sur l'événement
ACCESSOIRES OPTIONNELS
Disponibles separation	Voir www.doorbird.com/buy

*:seulement sur certains models ou configuration

Sous réserve d'erreurs et d'omissions.

Il est possible que la presente notice contienne des erreurs typographiques ou des erreurs d'impression. Les informations containues dans cette notice sont contrôlees régulierement et les corrections sont publiées dans la prochaine édition. Nous déclinons toute responsabilité en cas d'erreurs techniques ou d'impression et par rapport à leurs conséquences.

MENTIONS LÉGALES

Généralités

1. DoorBird est une marque déposée de Bird Home Automation GmbH.
2. Apple, le logo Apple, Mac, Mac OS, Macintosh, iPad, Multi-Touch, iOS, iPhone et iPod touch sont des marques commerciales d'Apple Inc.
3. Google, Android et Google Play sont des marques commerciales de Google, Inc.
4. La marque verbale et les logos Bluetooth® sont des marques commerciales de Bluetooth SIG, Inc.
5. Tous les autres noms d'entreprises et de produits peuvent être des marques commerciales de leurs détenteurs respectifs, avec lesquels elles ont été associées.
6. Nous nous réservons le droit d'apporter des modifications à nos produits lorsque celles-ci participent au progrès technique. Dans le sillage des évolution techniques permanentes, les produits représentés peuvent également différer visuellement des produits livrés.
7. Toutes les reproductions et tous les transferts de textes, d'illustrations et de photos issus de ce mode d'emploi, sur tout type de support, en tout ou en partie, sont exclusivement autorisés moyennant notre consentement expresscrit.
8. La création de ce manuel d'installation est protégée par les droits d'auteur. Nous déclinons toute responsabilité pour d'eventuelles erreurs, aussi bien de contenu que de typographie (également dans les données techniques ou au sein des graphiques et schémas techniques).
9. Nos produits sont conformes aux directives techniques, aux prescriptions en matière électric et de télécommunications en vigueur en Allemagne, dans l'Union Européenne et aux États-Unis.
10. Nos produits ainsi que les composants qu'ils contiennent (circuits intégrés, logiciels, etc.) ne peuvent être utilisés qu'à des fins civiles et non militaires.

Protection et sécurité des données

1. Pour une sécurité maximale, l'appareil utilise les mêmes techniques de cryptage que la banque use ligne. Pour votre sécurité, nous ne faisons pas appel aux redirections de port sni au service DynDNS
2. L'emplacement du centre de données pour l'accès à distance via internet au moyen d'une application se trouve obligatoirement sur le territoire de l'Union européen si l'adresse IP déterminée de l'appareil se trouve dans l'Union européen. Le centre de données est exploité conformément aux normes de sécurité les plus strictes.
3. Les méthodes de surveillance video, audio et autres peuvent être reglementées par des lois qui varient d'un pays à l'autre. Verifiez les lois en vigueur dans votre région avant d'installer et d'utiliser cet appeairel de surveillance.

Quand il s'agit d'un apparéil du type interphone video, monitér intérieur ouamera :

• Dans de nombreux pays, les images video et la voix ne peuvent être transférées que lorsqu'un visiteur a sonné à la porte (protection des données, configuration possible dans l'application)
• Executéze le montage de sorte que le champ de détention de laamera se limite exclusivement à la zone d'entrée directe.
• L'appareil dispose, le cas échéant, d'un historique intégré des visites et d'un capteur de mouvements. Si nécessaire, vous pouvez activer et désactiver ces fonctions.

Si nécessaire, signalez la presence de l'appareil à l'endetroit adequat et de la manière adequate.

Veuillez respecter les dispositions légales spécifiques à chaque pays concernant l'utilisation des composants et camères de surveillance applicables sur le site di-installation. Veuilzverifier auprès du propriétaire et de votre Syndic si vous étés autorisé à installerer et utiliser ce produit. Bird Home Automation GmbH décline toute responsabilité en cas de mauvaise utilisation ou de

mauvaise configuration de ce produit, y compris dans le cas de l'ouverture non autorisée d'une porte.

Bird Home Automation ne peut être tenu responsable des dommages causés par une ancienne et mauvaise installation ou une installation incorrecte.

Les mises à jour du logiciel ou du système d'exploitation (appelées „mises à jour du firmware“) sont normalement installées automatiquement sur les produits de Bird Home Automation GmbH via internet, si cela est techniquement possible. Les mises à jour automatiques du firmware maintainennent les logiciels des produits actuelsés afin que ceux-ci fonctionnent toujours de manière fiable, sure et efficace. Gréce aux améliorations continues, des fonctions peuvent être ajoutées, étendues ou légarement modifiées au fil du temps. Des modifications ou limitations importantes des fonctions existantes ne se produit normalement que lorsque Bird Home Automation GmbH le juge nécessaire (par ex. en raison de la protection des données, de la sécurité, de la stabilité des données ou encore, afin de tener celles-ci à jour). Lorsqu'une mise à jour du firmware est disponible, les serveurs de Bird Home Automation GmbH la distribuient en général automatiquement à tous les produits compatibles connectés à internet ou aux serveurs de Bird Home Automation GmbH. Ce processus est gradual et peut prendre plusieurs semaines. Dans qu'un produit reçoit une mise à jour du firmware, le système s'installe et redémarre généralement par lui-même. Les mises à jour du firmware installées ne peuvent pas été annulées. Etant donné que les produits et logiciels de Bird Home Automation GmbH ne sont pas explicitement des produits réservés au client, celui-ci ne peut pas refuser une mise à jour automatique si le produit est connecté à internet ou au serveur de Bird Home Automation GmbH.

Éditeur

Il est possible que la présente notice contienne des erreurs typographiques ou des erreurs d'impression. Les informations containues dans cette notice sont contrôlees régulierement et les corrections sont publiées dans la prochaine édition. Nous déclinons toute responsabilité en cas d'erreurs techniques ou d'impression et par rapport à leurs conséquences.
