BEDIENUNGSANLEITUNG D2101KV DoorBird

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Germany

Web: www.doorbird.com

Email: [e-mail]

INSTALLATIONSANLEITUNG

Lesen Sie diese Anleitung sorgfältig, bevor Sie die Komponenten in Betriebnehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs-anleitung.

Die stets aktuelle Version der Installationsanleitung
finden Sie unter
www.doorbird.com/de/support

Zur Vereinfachung der Begriffe verwenden wir „Gerät für das Produkt „IP Video Türstation“ sowie „mobiles Endgerät“ für ein Smartphone/Tablet.

Haftung

Die Erstellung these Dokuments wurde sorgfältigVBorbereitet.itte infor mieren Sie Bird Home Automation GmbH uber etwaige Ungenaugkeiten oder Unterlassungen. Bird Home Automation GmbH kann nicht fur tech nische oder typografische Fehler verantwortlich gemacht werden und behalt sich das Recht vor,Änderungen an dem Produkt und den Handbuchern ohne vorherige Ankündigung vorzunehmen. Bird Home Automation GmbH übernimmt keinerlei Garantie in Bezug auf das in dieser Dokument enthaltene Material, einschließlich, aber nicht beschränkt auf die implizierten Garantien der Marktgängigkeit und Eignung fur einen bestimmten Zweck. Bird Home Automation GmbH haftet nicht fur Neben- oder Folgeschäden im Zusammenhang mit der Bereitstellung, Durchführung oder Verwendung these Materials. Das Gerat darf nur fur den vorgesehen Zweck verwendet werden.

Gerätemodifikationen

Dieses Gerät muss in Übereinstimmung mit den Anweisungen in der Installationsanleitung installiert und verwendet werden. Dieses Gerät enthalt keine vom Benutzer zu wartenden Komponenten. Durch unbefugte Gerätemodifikationen oder Änderungen erlösen alle anwendbaren Zertifizierungen und Zulassungen.

Verwendete Symbole

Achtung: Weist auf eine gefährliche Situation hin, die, falls nicht verhindert, zum Tod oder schweren Verletzungen führt.

Warning: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zum Tod oder schweren Verletzungen führen kann.

Vorsicht: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu geringfügiger oder länger Verletzung führen kann.

Bitte beachten: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Sachschäden führen kann.

Wichtig: Weist auf wichtige Informationen hin, die den richtigen Betrieb des Produkts gewährleisten.

Hinweis: Weist auf nutzliche Informationen hin, die die optimale Verwendung des Gerats untersutzen.

Gefahrenhinweise

WARNING

• Einbau, Montage und Servicearbeiten elektrischer Geräte)dürfen ausschließlich durch eine Elektrofachkraft erfolgen. Bei Nichtbeachten besteht die Gefahr schwerer gesundheitlicher Schäden oder Lebensgefahr durch elektrische Stromschläge.
• Geräte mit 110-240 V Anschluss: Das Gerät darf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist der Netzstecker zuziehen.
• Benutzen Sie für die Stromversorgung des Gerätes ausschließlich das mitgelieferte Originalnetzteil oder einen in dieser Anleitung empfohlenen PoE-Switch/PoE-Injaktor (sofern das Gerät PoE unterstützt).
• Durch elektrostatice Aufladung kann bei direktem Kontakt mit der Leiterplatte das Gerät zerstört werden. Vermeiden Sie dazu ein direktes Berühren der Leiterplatte zu jeder Zeit.
• Norm EN 60065 bzw. EN 60950 bzw. EN 62368 beachten.
• Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionstörung aufweist. Im Zweifelsfall halten Sie das Gerät von einer autorisierten Fachkraft prüfen.
• Öffnen Sie das Gerät nicht. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Das Gerät enthalt keine durch den Anwender zu wartenden Teile. Im Fehlerfall halten Sie das Gerät von einer autorisierten Fachkraft prufen.
  Aus Sicherheits-, Zulassungs- und Lizenzgründen (CE/FCC/IC etc.) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
• Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zuspielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tuten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug

WELCOME

werden.

• Verlegen Sie Kabel stets so, dass diese keine Gefährdungen für Menschen und Haustiere darstellen.
• An Teilen im Gerat liegt Spannung an. Berühren Sie keine Teile, die nicht mit der Installation, der Verdrahtung oder dem Anschluss verbunden sind. Elektrische Stromschlagen konnen die Folge sein.
• Halten Sie die Geräte von Wasser oder anderen Flüssigkeiten fern, die nicht als wetterfest gekennzeichnet sind.
• Führer Sie keine Installation durch und stellen Sie keine Verbindungen her, während die Stromversorgung eingeschaltet ist. Beschädigungen am Gerät oder elektrische Stromschläge können die Folge sein.
• Bevor Sie die Stromversorgung einschalten, stellen Sie safer, dass die Drähte nicht gekreuzt oder kurzgeschlossen sind. Feuer oder elektrische Stromschlagen können die Folge sein.
• Hochspannung kann intern vorhanden sein. Öffnen Sie das Cerät nicht. Elektrische Stromschäge können die Folge sein.
• Das Gerät ist nicht explosionsgeschützt. Nicht in der Höhe von Casen oder brennbaren Materialien installieren oder verwenden. Feuer oder Explosion können entstehen.
  Installieren Sie nicht zwei Stromversorgungen parallel zu einem einzigen Eingang. Feuer oder Beschädigung des Gerätes konnen entstehen. Achten Sie darauf, nur ein einziges Netzteil an das Gerät anzuschreiben.
  Schlieben Sie keinen Anschluss am Gerät an eine Netzstromleitung an. Feuer oder elektrische Stromschäge können die Folge sein.
• Stellen Sie sicher, dass das Netzkabel nicht beschadigt oder gequetscht ist. Wenn das Netzkabel gebrochen ist, kann es zu einem Brand oder elektrischen Stromschlag kommt.
• Nichts mit nassen Handen anstecken oder abziehen. Elektrische Stromschlage konnen die Folge sein.
• Führren Sie kein Metall oder brennbares Material in das Gerät. Feuer, elektrische Stromschäge oder Gerätestörungen können die Folge sein.
  Bestehende Verdrahtungen wie Turgong-verdraughtung usw. konnen Hochspannungs-Wechselstrom enthalten. Schaden am Gerat oder elektrische Stromschlage konnen auftreten. Die Verdraughtung und Installation muss von einem qualifizierten Elektriker durchgefuhrt werden.
• Gerätemontage an Wand oder Decke: Vermeiden Sie Installationsorte, an denen das Cerät Erschüttterungen oder Stößen ausgesetzt ist.

• Bei Ceraten mit Erdungsklemmen muss eine Erdung angeschlossen werden. Feuer oder Ceratestörungen können die Folge sein.

• Bei Ceraten mit Kunststoffglas oder Echtglas, keinen hohen Druck auf das Glas ausüb. Bei Bruch kann es zu Verletzungen kommt.

• Bei Geräten mit LCD, wenn LCD beschädigt ist, nicht mit dem Flüssigkristall in Kontaktkommen. Verletzungen können die Folge sein. Wenn notig, spulen Sie den Mund aus, reinigen Sie ihre Augen oder Haut mit klarem Wasser für mindestens 15 Minuten und wenden Sie sich an ihren Arzt.
• Bringen Sie nichts auf dem Gerät an und verdecken Sie das Gerät nicht mit einem Tuch, Silikon, Klebstoff, Farbe, seperater Abeckung etc. Es konnen Feuer- oder Gerätestörungen auftreten.
• Installieren Sie das Gerät nicht an einer der folgenden Orte. Feuer, Stromschlag oder Gerätestörungen können die Folge sein.
• Orte unter direktem Sonnenlicht oder Orte in der Naze von Heizgeräten, die in der Temperatur variieren.
• Orte mit Staub, Öl, Chemikalien, Schwefelwasserstoff (heiBe Quellen).
• Orte, die extremer Feuchtigkeit und Luft-feuchtigkeit ausgesetzt sind, wie Bader, Keller, Gewächshäuser, etc.
• Orte, an denen die Temperatur extrem niedrig ist, wie z. B. in einem gekühlten Bereich oder vor einer Klimaanlage.
• Orte, die Dampf oder Rauch ausgesetzt sind (z.B. in der Höhe von Heiz- oder Kochflächen).
• Orte, an denen Gerausch erzeugende Geräte wie Dimmschalter oder Wechselrichter-Elektrogeräte in unmittelbarer Höhe sind.
• Orte, die haufigen Vibrationen oder Stößen ausgesetzt sind.
• Bei Geräten mit Gegensprechfunktion ist darauf zu achten, dass ein Anruftest durchgeführt wird, bei dem beiden Gegensprechgeräte auf geringer Lautstärke eingestellt sind. Ein plötzlicher Anruf etc. kann ankommen und das Gehör schädigen.
• Wenn das Gerät nicht ordnungsgemäß Funktioniert,ziehen Sie den Netzstecker aus der Steckdose.
• Alle Ceräte, die nicht als wetterfest gekennzeichnet sind, sind nur für den Innenbereich konzipiert und nicht im Freien zu benutzen.
• Geräte, die als wetterfest gekennzeichnet sind, nicht mit Hochdruckwasser besprühen. Gerätestörungen können die Folge sein.
• Bei Sach- oder Personenschäden, die durch unsachgemäß Hand haben oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung.

Sicherheitsanweisungen

NOTICE

Die Verwendung des Gerats muss unter Beachtung der ortlich geltenden rechtlichen Bestimmungen erfolgen.
Lagern Sie das Gerät in einer trockenen und belufteten Umgebung.
- Achten Sie darauf, dass das Cerät weder Stößen noch starkem Druck ausgesetzt ist.
- Installieren Sie das Gerät nicht an instabilen Halterungen, Oberflächen oder Wänden. Stellen Sie safer, dass das Material stabil genug ist, um das Gewicht des Geräts zu,tragen.
- Verwenden Sie bei der Installation des Geräts ausschließlich passende Werkzeuge. Ein zu großer Kraftaufwand mit Werkzeugen kann das Gerät beschädigten.
- Verwenden Sie keine chemischen, atzenden oder aerosolhaltigen Reinigungsmittel.
- Verwenden Sie zum Reinigen ein sauberes, trockenes Tuch.
- Verwenden Sie nur Zubehör, das den technischen Daten des Geräts entspricht. Dieses ist von Bird Home Automation GmbH erhältlich.
- Verwenden Sie ausschließlich Ersatzteile die von Bird Home Automation GmbH bereitgestellt oder empfohlen werden.
Versuchen Sie nicht, das Cerät selbstständig zu reparieren. Wenden Sie sich bezüglich Reparatur und Wartung an Bird Home Automation GmbH.
- Halten Sie das Cerät mehr als 1 m (3,3") entfernt von Mikrowelle, Radio, TV, WLAN Router und anderen drahtlosen Geräten.
- Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon oder Signalübertragungsfunktion, installieren Sie die Drahte mehr als 30 cm (12") entfernt von 100-240 V Wechselstromverdraught. Ansonsten können Wechselstrominduzierte Gerausche und/oder Geräte-Störungen auftreten.
- Installieren Sie das Gerät in einem Bereich, der für zukünftige Inspektionen, Reparaturen und Wartungen zugänglich ist.
- Wenn das Gerät in der Höhe eines Mobiletelefons verwendet wird, kann das Gerät gestört werden.
- Das Gerät kann beschädigt werden, wenn es fallen gelassen wird. Mit Vorsicht behandeln.
- Das Gerät wird während eines Stromausfalls außer Betrieb gesetzt.
- Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon kann das Gerät in Bereichen, in denen Antennen von Mobilfunksenden, Radio- oder TV-Sendern in der Höhe sind, beeinträchtigt werden.
- Bei Geräten mit LCD-Bildschirm muss im Voraus daraufhin hingewiesen werden, dass bei einem

LCD-Panel, obwohl es mit sehr hohen Prazisionstechniken hergestellt wird, unvermeidlich ein sehr kleiner Teil seiner Bildelemente nicht immer beleuchtet oder gar nicht beleuchten wird. Dies gilt nicht als Gerätefehler.
- Bei Geräten mit Gegensprechfunktion konnen Umgebungsgeräusache um das Gerät herum eine reibungslose Kommunikation behindern. Dies ist keine Fehlfunktion.
- Bei Geräten mit Benutzername/Passwort ist der Anwender für den Zugriff mittels Benutzername/Passwort auf das Gerä verantwortlich. Vergewissern Sie sich ein Password zu verwenden, das von einem Dritten nicht leicht erraten werden kann. Wir empfehlen Ihnen, das Password regelmäßig zu ändern.
- Wir haften unter keinen Umständen für Schäden, die aufgrund von Fehlern in der Stromversorgung, Netzwerkgeräten oder Endgeräten auftreten; Ausfälle aufgrund von Internetanbietern und Mobilfunkanbietern; Ausfälle aufgrund von getrennten oder gestörtten Leitungen und andere Übertragungsverluste, die es unmöglich machen, unseren Dienst zu erbringen, sowie allen anderen Ursachen die außerhalb unserer Verantwortung liegen; Oder, wenn während der Übertragung ein Fehler oder fehlende Daten auftreten.

Transport

NOTICE

Bei Bedarf transportieren Sie das Gerät in der Originalverpackung oder einer entsprechenden Verpackung, so dass Schäden vermieden werden.

Gewährleistung

Informationen zur Gewährleistung des Gerats finden Sie unter www.doorbird.com/de/warranty

Informationen zur Entsorgung elektrischer und elektronischer Geräte (für Privathaushalte)

Dieses Symbol auf Produkten oder begleitenden Dokumenten weist daraufhin, dass elektrische oder elektronische Geräte nicht mit dem allgemeinen Hausmüll entsorgt werden sollenen.itte bringen Sie solche Produkte zu den vorgesehenen Sammelstellen, wo sie kostenfrei entgegenommen und der geeigneten Abfall- und Wiederverwertung zugeführrt werden. Alternativ dazu konnen Si in einigen Ländern die Produkte beim Kauf eines äquivalenten neuen Produktes auch bei einem ortlichen Einzelhändler zurückgeben. Die ordnungsgemäß Entsorgung这点es Produktsträgt dazu bei, wertvolle Rohstoffe zu sparen

und möglichen negativen Auswirkungen auf die Gesundheit und die Umwelt vorzubeugen, die durch eine ungeeignete Abfallentsorgung entstehen können. Bei den örtlichen Behörden erhalten Sie genaure Informationen zu ihrer{nachsten zuständigen Sammelstelle. Abhängig von der nationalen Gesetzgebung konnen fur die unvorschriftsmäßige Entsorgung solcher Abfälle Strafen verhängt werden.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur in der Europäischen Union. Wenn Sie diesen Produkt wegwerfen möchten, kontaktieren Sieitte die zuständigen Behörden oder Handler in Ihr dem Land, um sich über die vorschäftsmäßige Entsorgung zu informieren.

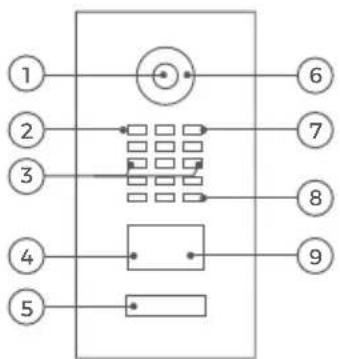

GERÄT MIT EINER RUFTASTE

Vorderseite

1）HDTV Video
6)Nachtsicht LEDs
2) Lichsensor
7) Mikrofon

Für den Nachtsichtmodus

8) Lautsprecher

9) RFID Leser

3) Sicherheitssschrauben
4) Bewegungssensor
5) Beleuchtete Ruftaste mit Namensschild Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s)

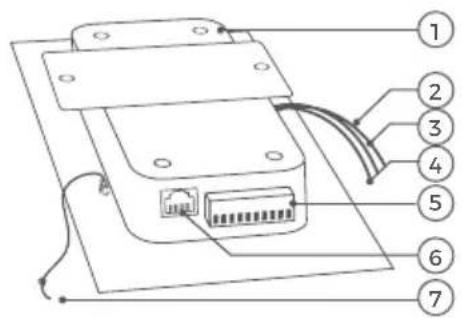

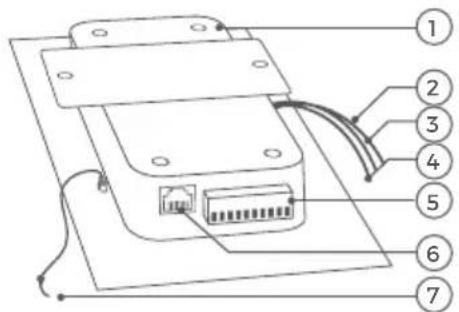

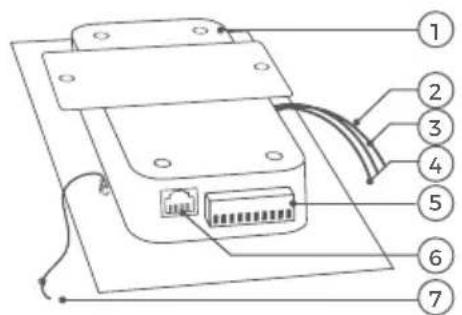

Innen

1) Elektrische Haupteinheit

5) Schraubklemmen-block

2) Gelbes Kabel für Ruftaste

6) LAN/PoE Buchse

3) Rotes Modul
Port 1 Kabel
Zum Anschluss des Keypad Moduls (nicht verwendet)

7) Nylonschnur
Zur Sicherung der Frontblende während der Montage

4) Grünes Modul
Port 2 Kabel
Zum Anschluss
des Display Moduls (nicht verwendet)

GERÄT MIT 2 UND MEHR RUFTAsten

Vorderseite

1）HDTV Video

6) Nachtsicht LEDs

2) Lichtsensor Für den Nachsicht-modus

7) Mikrofon

3) Sicherheitsschrauben

8) Laatsprecher

4) Bewegungssensor

9) RFID Leser

5) Beleuchtete Ruftaste mit Namensschild Die Beleuchtung agiert auch gemeinsitzig als Diagnose LED(s)

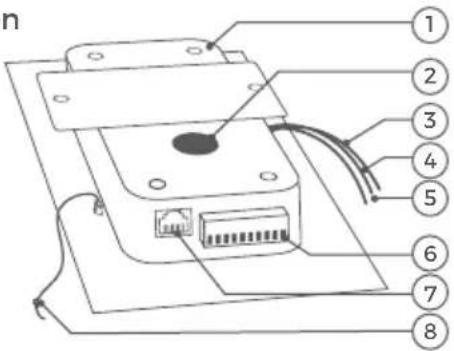

Innen

1) Elektrische Haupteinheit

8) Nylonschnur
Zur Sicherung der Frontblende
während der Montage

2) Flauschpunkt 1
Zur temporären Befestigung des Mehrparteien Moduls

9) Flauschpunkt 2
Zur permanenten Befestigung des Mehrparteien Moduls

3) Celbes Kabel für Ruftaste (nicht verwendet)

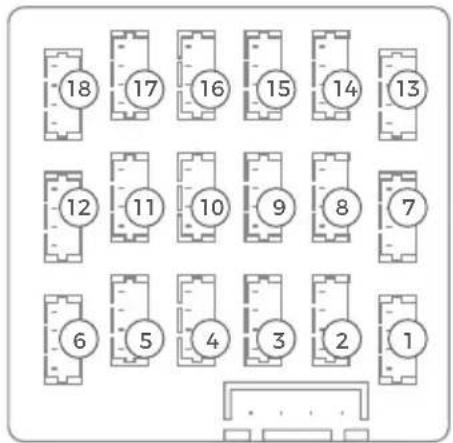

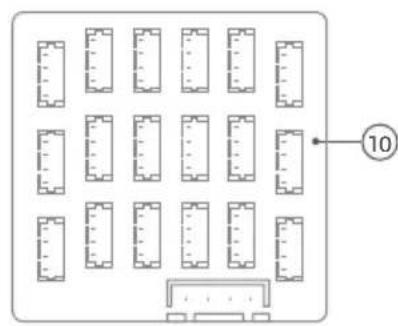

10) DoorBird Multi Tenant Module MTM18A

4) Rotes Modul Port 1 Kabel Zum Anschluss des Mehrparteien Moduls (z.B. Multi Tenant Module MTM18A)

5) Grünes Modul Port 2 Kabel (nicht verwendet)

6) Schraubklemmen-block

7) LAN/PoE Buchse

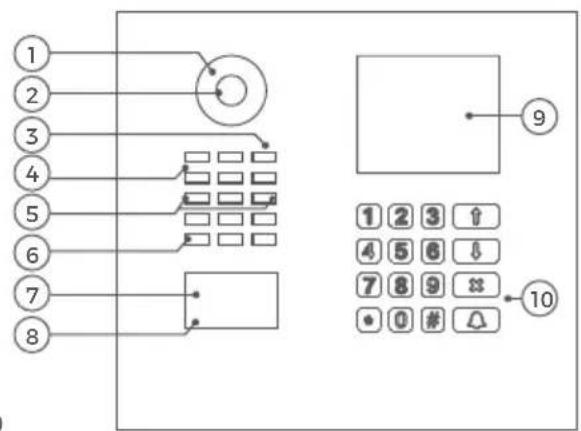

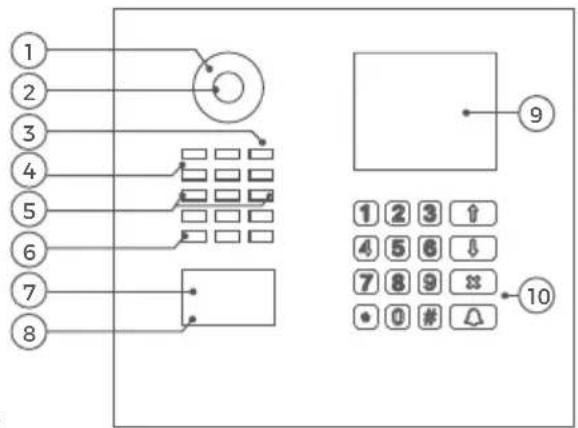

GERÄT MIT DISPLAY MODUL UND KEYPAD MODUL

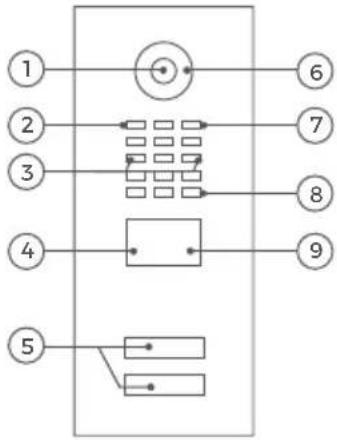

Vorderseite

1)Nachtsicht LEDs

9) Display Modul

2)HDTV Video

10)Keypad Modul Die Beleuchting agiert auch gleichzeitig als Diagnose LED(s)

3) Mikrofon

4) Lichtsensor
Für den
Nachtsichtmodus

5) Sicherheitssschrauben

6) Laatsprecher

7) RFID Leser

8) Bewegungssensor

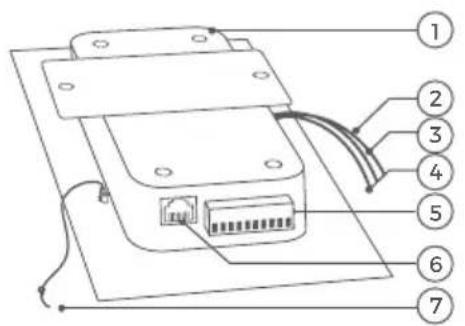

Innen

1) Elektrische Haupteinheit
2) Gelbes Kabel für Ruftaste (nicht verwendet)
3) Rotes Modul
Port 1 Kabel
Zum Anschluss des Keypad Moduls
4) Grunes Modul Port 2 Kabel Zum Anschluss des Display Moduls

5) Schraubklemmen-block
6) LAN/PoE Buchse

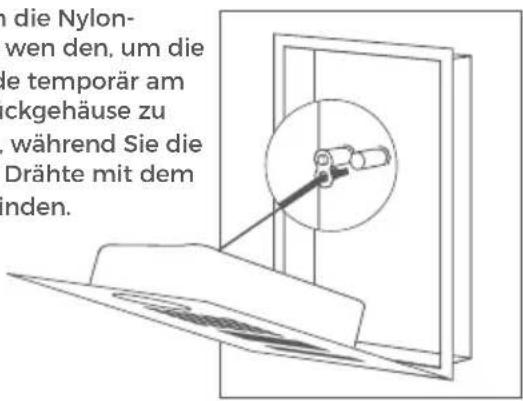

7) Nylonschnur
Zur Sicherung der Frontblende während der Montage

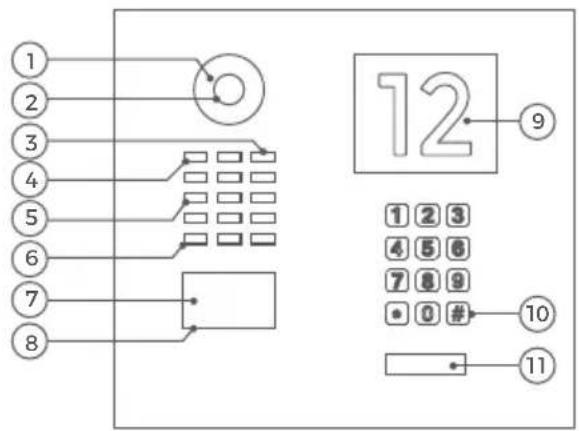

GERÄT MIT INFO MODUL UND KEYPAD MODUL

Vorderseite

1)Nachtsicht LEDs
2)HDTV Video
3) Mikrofon
4) Lichtsensor
Für den
Nachtsichtmodus
5) Sicherheitsschrauben
6) Laatsprecher
7) RFID Leser
8) Bewegungssensor
9) Info Modul

10)Keypad Modul Die Beleuchting agiert auch gleichzeitig als Diagnose LED(s)
11) Beleuchtete Ruftaste mit Namensschild Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s)

Innen

1) Elektrische Haupteinheit
2) Gelbes Kabel für Ruftaste (nicht verwendet)
3) Rotes Modul Port 1 Kabel Zum Anschluss des Keypad Moduls
4) Grunes Modul
Port 2 Kabel
Zum Anschluss des Info Moduls

5) Schraubklemmen-block
6) LAN/PoE Buchse
7) Nylonschnur
Zur Sicherung der Frontblende während der Montage

VIDEO

Sie können sich durch die Installation mit unseren Installationsvideos auf www.doorbird.com/de/ support begleiten setzen. In den Videos wird jeder Installationsschrift einzeln und gut Dokumentiert dargestellt.

INSTALLATION

Alle folgenden Schritte sollen von einem fachkundigen Erwachsenen sorgsam und unter Berücksichtigung sümttlicher geltender Schutzvorschriften durchgeführt werden. Sollen Sie Fragen haben, wenden Sie sichitte direkt an uns oder einen kompetenten Fachmann. Achten Sie daraufuf, dass alle Drahte, die Sie fur die Installation verwenden, über die gesamte Länge unbeschädigt und fur die Verwendungsart zugelassen sind.

Netzwerkgeschwindigkeit und

Netzwerkkomponenten

Stellen Sie sicher, dass ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügbar. Sie können über die DoorBird App jederzeit auch einen Geschwindigkeitsstest durchführung. Das Nutzererlebnis ist nur so gut wie die Netzwerkgeschwindigkeit, Netzwerkstabilität und Qualität ihrer Netzwerkkomponenten, wie z.B. Ihr Internet-Router und WLAN-Access-Points oder WLAN-Repeater. Stellen Sie sicher, dass ihre Netzwerkkomponenten nicht alter als 2 Jahre sind, von einem namhaften Hersteller gefertigt wurden und über die neuste Firmware verfügen. Sind diese Voraussetzungen nicht erfüllt, kann es z.B. dazu kommt, dass Audio- und Videoverbindungen schlecht sind oder Push-Nachrichten verzögert oder gar nicht auf ihrem Smartphone oder Tablet ankommen.

Anforderungen:

High Speed Internet (Festnetz): DSL, Kabel oder Glasfaser Netzwerk: Ethernet Netzwerk, mit DHCP

1

STROM ABSCHALTEN

Schalten Sie den Strom samtlicher zum Montageort führenden Leitungen ab, d.h. z.B. den Strom für die Türstation, den Turgong, elektrischen Türoffner, PoE-Switch/PoE-Injaktor etc.

2

DEMONTAGE DER BESTEHENDEN TÜRKLINGEL

Demontieren Sie, falls an der Hauswand bereits vorhanden, die bestehende Turklingel bzw. Türstation.

3

MONTAGEORT FESTLEGEN

Das Gerät verwendet eine hemisphärische Ultraweitwinkel Linse, so dass selbst bei einem minimalen Abstand der Person von 50 cm (19.68 in) zum Gerät eine geringe Montagehöhe ausreicht. Daher ist das Objektiv auch Mechanisch nicht verstellbar. Die Kameralinse solte sich auf einer Höhe von mindestens 145 cm (57 in) befinden. Sie sollen die korrekte Höhe vor der endgültigen Montage testen.

Bei der Auswahl des Montageortes sind die Lichtverhältnisse zu beachten. Vermeiden Sie direkte Sonneninstrahlung, direkte Hintergrundbeleuchtung und reflektierende Oberflächen.

NOTICE

Setzen Sie das Gerät keinem direktem Sonnenlicht aus. Die Gehäuse temperatur kann die maximal zulässige Temperatur-grenze überschreiben. Dies kann zu Beschädigungen elektrischer und mechani-scher Komponenten des Gerats und zu Verletzungen führen, insbesondere bei der Berührung von AuBenteilen des Gerats. WeiBe und helle silberfarbene Frontblenden absorbieren weniger Sonnenlicht als dunkle.

Ein Bildsensor darf keiner direkten Sonneneinstrahlung über langere Zeit ausgesetzt werden. Direkte Sonneneinstrahlung lasst die Kamera „erblinden" und kann die kleinen Farbfilter auf dem Bildensorchip dauerhaft beschädigen.

107105

Ein durch direkte Sonneneinstrahlung hervorgerufener Defekt ist nicht von der Gewährleistung abgedeckt.

Das Netzwerkkabel zwischen dem Gerät und dem Internet-Router/PoE-Switch/PoE-Injektor kann eine maximale Länge von 80 Metern/262 Fuß haben (IEEE 802.3).

Wenn Sie nur zwei Drahte am Montageort zur Verfugung haben, konnen Sie den „DoorBird 2-Draht Ethernet PoE Konverter A1071" verwenden, der separat erhältlich ist. Er ermöglich es Ihnen, Netzwerkdaten (Ethernet) und Strom (PoE) über eine einfache Zwei drahtleitung über weite Strecken hinweg zu übertragen. So konnen Sie Bestandsgebäude, die z.B. nur über einen einfahren zweiadrigen Klingeldraht verfügen, mit Netzwerktechnologie ausstatten, ohne hierfür nachträglich ein Netzwerkkabel verlegen zu müssen.

4

FRONTBLENDEENTFERNEN

Entfernen Sie die Frontblende mit der Hauptinheit vorsichtig mit dem mitgelieferten Schraubendreher vom Montagerückgehause.

1.)Sicherheits-schrauben 1 cm heraus-drehen.

2.) Frontblende nach untenziehen.

3.) Frontblende zu sich heranziehen.

5

MONTAGERUCKGEHAUSE MONTIEREN

Montieren Sie das Montagerückgehause an der Wand.
Sie finden detailierte Zeichnungen und Abmessungen im Datenblatt des entsprechenden Geräts.

Wenn Sie Llicher in die Wand bohren, Schrauben in die Wand drehen oder die Wand aufstemmen mussen: Stellen Sie sicher, dass sich keine Leitungen (z.B. Strom-, Gas- oder Wasserführung) in der Hauswand befinden.

Montage des Aufputzgehauses

Dichtungsgummi für die Kabeldurchführung

Abdeckung für nicht genutzte Öffnungen

Setzen Sie das Dichtungsgummi für die Kabeldurchführung an die gewünschte Montageöffnung.

Stechen Sie mit einem Schraubenzieher durch die Mitte des Dichtungsgummis.

Führer Sie alle Kabel und Leitungen, die Sie an das Gerät anschließen möchten, durch das Dichtungsgummi.

6

OPTIONEN ZUR STROMVERSORGUNC

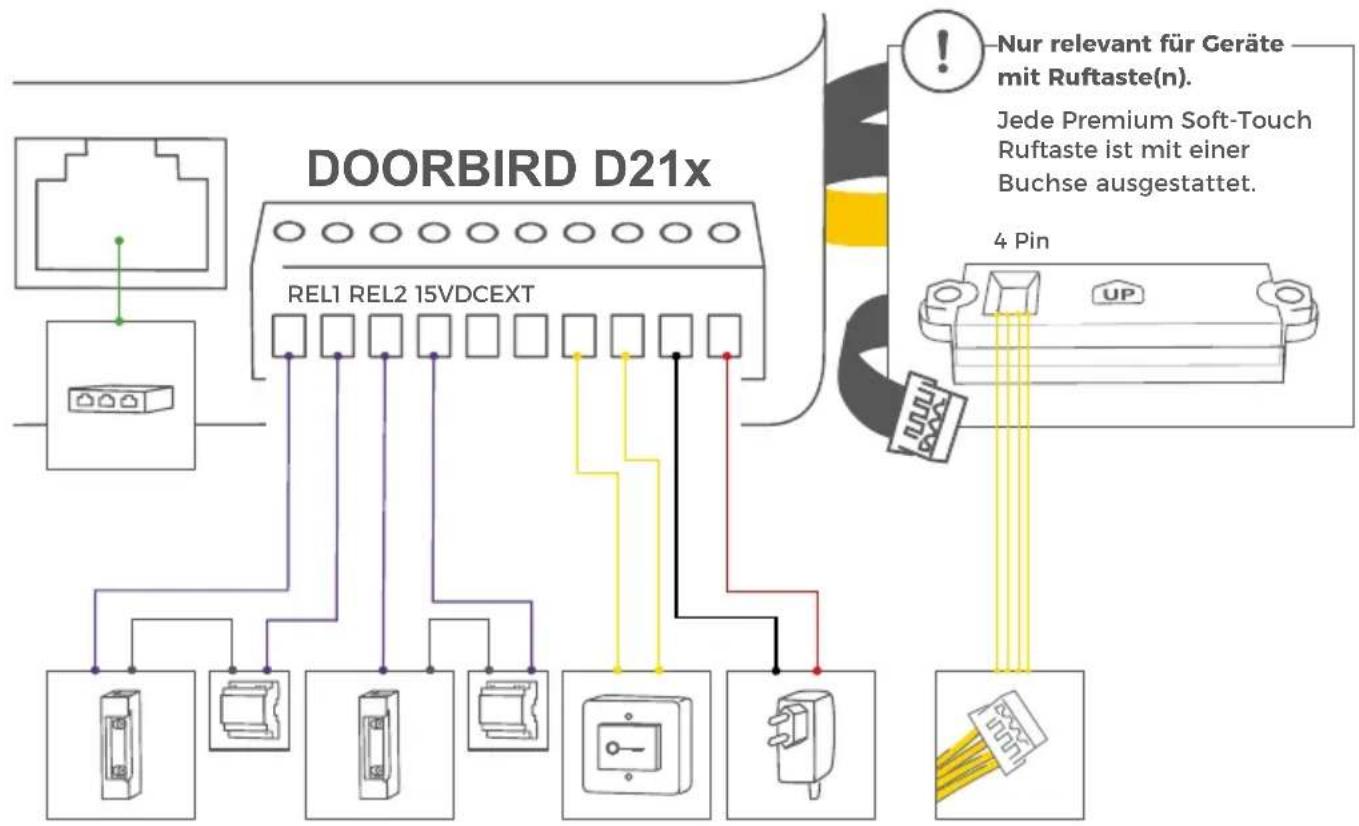

Das Gerät kann mit dem DoorBird Steckernetzteil (Option 1) oder per PoE (Power over Ethernet) über ein Netzwerkkabel (Option 2) mit Strom versorgt werden. Optional kann das Gerät auch mit einem Hutschienennetzteil, das Sie direkt von uns beziehen konnen, mit Strom versorgt werden. Das Gerät hat keine Batterie als Stromversorgung.

OPTION 1

Stromversorgung per Steckernetzteil

Zur Stromversorgung des Geräts per Steckernetzteil werden zwei isolierte Drahte bereitsigt. Das Steckernetzteil verfügbar über ein 250 cm langes Kabel mit zwei isolierten Drahten.

NOTICE

Stecken Sie das Steckernetzteil noch nicht in die Wandsteckdose. Verwenden Sie ausschließlich das original DoorBird Steckernetzteil oder das von uns separat erhältliche Hutschienennnetzteil, da diese speziell stabilisiert und mit einer integrierten Audio-Störungsunterrückung ausgestattet sind. Andere Netzeleile konnen das Gerät zerstören oder eine schlechte Übertragungssqualität verursachen. Durch Verwenden eines anderen Netzeils erlischt automatisch die Gewährleistung.

OPTION 2:

Stromversorgung per PoE

Zur Stromversorgung des Gerats per PoE-Switch (z.B. D-Link DGS-1008P) oder PoE-Injaktor (z.B. DoorBird Gigabit PoE Injaktor A1091) nach PoE Standard IEEE 802.3af Mode A werden die vier Drahte mit den Nummern 1, 2, 3 und 6 eines Cat.5 Netzwerkkabels oder better benutzt. Es muss zwingend ein Cat.5 Netzwerkkabel oder better zum Einsatz kommt, da Netzwerk signale nur über vollständig isolierte, abgeschirmte und verdrilte Kabel übertragen werden können. Wenn Sie PoE als Stromversorgung nutzen, sind vier Drahte für PoE dann gleichzeitig die Datenleitung. Sollte Ihr PoE-Switch oder PoE-Injaktor keinen PoE Standard IEEE 802.3af Mode A unterstützen, wird das Gerät nicht starten (siehe Diagnose-LED und Diagnose-Tone).

1. Trennen Sie den vorgesehenen PoE-Switch oder PoE-Injaktor vom Stromnetz. 2. Führn Sie das Netzwerkkabel zum Montageort des Gerats.

Weiterfuhrende Informationen zu PoE finden Sie hier: http://www.doorbird.com/de/poe

7

GERÄT ANSCHLIESSEN

Das Gerät verfügbar für ein komfortables und sicheres Anschlieben der Kabel und Drahte über beschrifte Anschlussbuchsen. Sie können jetzt alle erforderlichen Kabel und Drahte mit dem Gerät verbinden. Entfernen Sieitte die Kabel und Drahte von den Anschlussbuchsen des Gerats, die Sie nicht benötigen. Entfernen Sie etwa 5 mm der Isolierung am Ende der Drahte, die Sie an den grünen Schraubklemmenblock anschlieben möchten.

Bitte gehen Sie sorgsam beim Anschluss der Kabel und Drahte vor, ein falscher Anschluss kann das Gerät zerstären. Drahte ohne Isolierungen dürfen nicht aus dem grünen Schraubklemmenblock Herausragen, dies kann zu einem elektrischem Kurzschluss und zur Zerstörung des Geräts führen.

Die gelben, grünen und roten Kabel, die seitlich aus der elek trischen Haupteinheit Herausgeführt sind, dürfen nur zum Anschluss von Komponenten verwendet werden, die hierfür von Bird Home Automation zertifiziert sind.

Behandeln Sie die Frontblende mit Vorsicht. Die Oberfläche der Frontblende konnte zerkratzt oder anderweitig beschädigt werden, wenn diese während der Installation unvorsichtig behandelt wird.

Sie konnen die Nylonschnur ver wen den, um die Frontblende temporär am Montagerückgehause zu befestigen, während Sie die Kabel und Drahte mit dem Cerät verbinden.

ANSCHLUSSE BESCHREIBUNG

LAN/POE RJ45 Buchse, um ein Standard Netzwerkkabel Cat.5 oder better, vom Internet Router/ PoE-Switch/PoE-InjaktorCOMMUNICATERMOMINUSKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNUSKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUMUZALRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIAR
REL1, REL1REL1REL1	Bistabiles selbsthaltendes Schaltrelais #1, max. 24 V DC/AC, 1 Ampere. Sicherheitsfeature:Das Relais besteht den Zustand auch bei Spannungsverlust. Sie konnen den Standard-zustand des Relais (geöffnet/ geschlossen) über die DoorBird App konfigurierten. Diese Anschlüsse konnen verwendet werden, um z.B. einen elektrischen Türoffneranzuschlieben. Das Gerät bietet keine Stromversorgung für einen elektrischen TüroffnerDie Stromversorgung für einen elektrischen Türoffner muss separates installiert werden.
	Bitte beachten: Wenn Sie einen elektrischen Türoffner direkt mit einer Türstationverdrahten, können der elektrische Türoffner durch unbefugte Dritte manipuliertwerden (z.B. indem man die Türstation aufbricht und die Verdrahtung des Türoffners kurzschließt). Wir empfehlen dazu für die Verdrahtung eines elektrischenTüroffners generell den Einsatz eines abgesetzten Sicherheitsrelais, das imHausinneren montiert wird (z.B. DoorBird E/A Tur Controller A1081).
REL2, REL2REL2REL2	Bistabiles selbsthaltendes Schaltrelais #2, max. 24 V DC/AC, 1 Ampere. Sicherheitsfeature:Das Relais besteht den Zustand auch bei Spannungsverlust. Sie konnen den Standard-zustand des Relais (geöffnet/ geschlossen) über die DoorBird App konfigurierten. DieseAnschlüsse konnen verwendet werden, um z.B. einen elektrischen Türoffneranzuschlieben. Das Gerät bietet keine Stromversorgung für einen elektrischen TüroffnerDie Stromversorgung für einen elektrischen Türoffner muss Separate installiert werden.
	Bitte beachten: Wenn Sie einen elektrischen Türoffner direkt mit einer Türstationverdrahten, können der elektrische Türoffner durch unbefugte Dritte manipuliertwerden (z.B. indem man die Türstation aufbricht und die Verdrahtung des Türoffners kurzschließt). Wir empfehlen dazu für die Verdrahtung einen elektrischenTüroffners generell den Einsatz eines abgesetzten Sicherheitsrelais, das imHausinneren montiert wird (z.B. DoorBird E/A Tur Controller A1081).
EXT, EXTEXTEXT	Türoeffnertaster, max. 0 V DC/AC, 0 Ampere. Dieser Anschluss kann verwendet werden,um z.B. einen Türoeffnertaster im Hausinneren an das Gerät anzuschlieben. Der Kontakt schaltet das ersten bistabile selbsthalten de Schaltrelais (REL1, REL1).NOTICEBeachten Sieitte, dass Sie keine Spannung auf diese Anschlüsse geben.Dies kann das Gerät sofort zerstoren.
15 VDC - Eingang	15 V DC Spanningsversorgung, Minuspol (-). Bitte verbinden Sie den schwarzenDraht des DoorBird Netzeleils (Netzadapter) mit thisem Anschluss, wenn Sie das Gerät nicht mit PoE versorgen.Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit derStromversorgung per PoE.
15 VDC + Eingang	15 VDC Spanningsversorgung, Pluspol (+). Bitte verbinden Sie den roten Drahtdes DoorBird Netzeleils (Netzadapter) mit thisem Anschluss, wenn Sie das Gerät nicht mit PoE versogen.Kombinieren Sie die Stromversorgung per Steckernetzteil nicht mit derStromversorgung per PoE.

Nur relevant fur Geräte mit Ruftaste(n).

4 PIN (SWITCH) Verwenden Sie das gelbe Kabel, um die Ruftaste mit der IP Video Turlstation zu verbinden.

8

FRONTBLENDE MONTIEREN

Montieren Sie die Frontblende des Gerats an das Montagerückgehause.

1.) Frontblende in das Montagerückgehause drucken.

2.) Frontblende nach offen schieben.

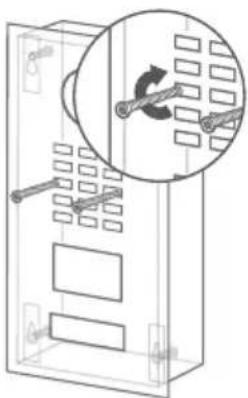

3.) Sicherheitsschrauben einsetzen.

9

INBETRIEBNAHME

Schalten Sie den Strom der zum Montageort führenden Leitungen an. Wenn das Gerät per Steckernetzteil mit Strom versorgt werden soll, stecken Sie das Steckernetzteil des Geräts in eine Wandsteckdose. Wenn das Gerät per PoE mit Strom versorgt werden soll, schalten Sie den PoE-Switch/PoE-Injektor ein, der mit dem Gerät verbunden ist.

Kombinierten Sie die Stromversorgung per Steckernetzteil nicht mit der Stromversorgung per PoE.

Ob das Gerät mit Strom versorgt ist, sehen Sie anhand der Diagnose-LED. Diese leuchtet nach etwa 30 bis 60 Sekunden, nachdem man die Stromversorgung angeschlossen hat. Das Gerät ist betriebsbereit (Bootvorgang, etwa Software updates etc.), sobald diese einen kurzen Diagnose-Ton aus dem integrierten Laufsprecher ausgegeben hat. Dies kann bis zu 5 Minuten dauern. Sollte die Diagnose-LED nicht leuchten, prufen Sieitte die Stromversorgung. Wenn Sie ein Steckernetzteil und nicht PoE verwenden, prufen Sie insbesondere, ob Sie den Pluspol und Minuspol korrekt an das Gerät angeschlossen haben.

10

DOWNLOAD UND INSTALLATION DER APP

Laden Sie sich die App "DoorBird" von Bird Home Automation aus dem Apple App Store bzw. Google Play Store auf Ihr mobiles Endgerät. Die stets aktuelle Version der App Bedienungsanleitung findsen Sie unter www.doorbird.com/de/support

Gehen Sie in der DoorBird App auf „Einstellungen > Gerät hinzufügen" und klichen Sie auf das QR-Code Symbol im Feld „Benutzer". Scannen Sie den Benutzer QR-Code auf dem beiliegenden „Digital Passport".

Falls Sie Probleme beim Hinzufugen des Cerats zur App haben, prufen Sieitte, ob das Gerat online ist (www.doorbird.com/de/checkonline).Sollte das Gerat nicht online sein, prufen Sieitte die Netzwerkverbindung und Stromversorgung des Cerats.

DIAGNOSE-LED

Ob das Gerät mit Strom versorgt ist, sehen Sie anhand der Diagnose-LED. Diese leuchtet nach etwa 30 bis 60 Sekunden, nach dem man die Stromversorgung angeschlossen hat.

DIAGNOSE-TONE

Das Gerät gibt nach etwa 30 bis 60 Sekunden Töne zur Diagnose aus, nachdem man das Gerät mit dem Stromnetz verbunden hat.

BEWEGUNGSSSENSOR

Das Cerät verfügbar über einen integrierten Bewegungssensor mit 4D Technologie. Sie können diesen für zahlreiche Anwendungen nutzen, z.B. um einen Alarm an ein mobiles Endgerät zu senden oder um ein Relais zu schalten, das ein Außenlicht einschaltet.

RFID-LESER

Der eingebaute RFID-Leser kann für verschiedene Anwendungen verwendet werden, z.B. zum Offnen/ Verriegeln von Turen oder Scharf-/Unscharfstellen ihrer Alarmanlage. Der RFID-Leser hat aus Sicherheitsgründen eine sehr geringe Reichweite (0 - 3 cm, 0 - 1.18 in). Sie müssen den kompatiblen RFID Tag (Key fob) davon gehalten.

Sie können den RFID-Leser mit der DoorBird App konfigurieren.

Aus Sicherheitsgründen arbeitet der RFID-Leser nur auf kurzer Distanz.

API

Das Gerät verfügbar über eine gut dokumentierte API für die Integration in Anwendungen Dritter. Weitere Informationen finden Sie unter www.doorbird.com/de/api

DOORBIRD CONNECT

Das Gerät verfügbar über weitere Möglichkeiten, es in Drittanbieteranwendungen zu integrieren. Weitere Informationen finden Sie unter www.doorbird.com/ de/connect

BESCHRIFTUNG EINES NAMESSCHILDS WECHSELN

Nur relevant fur Gerate mit einem oder mehr Ruftasten mit beleuchteten Namensschild.

Cravurservice für ein modernes und sauberes Erscheinungsbild: www.doorbird.com/de/engraving

Bitte befolgen Sie SCHRITT 1, um den Strom abzuschalten. Verwenden Sie einen flachen Schlitzschraubendreher, um die durchsichtigige Abdeckung der Ruftaste zu entfernen. Wir empfehlen die Verwendung von Papier, das keine Feuchtigkeit zieht.

BESCHRIFTUNG DES INFO MODULS WECHSELN

Nur relevant für Geräte mit Info Modul.

Bitte befolgen Sie SCHRITT 1, um den Strom abzuschalten und SCHRITT 2, um die Frontblende des Gerats zu entfernen. Sie konnen dann im innenliegenden Info Modul die Beschriftung wechseln. Wir empfehlen die Verwendung von Papier, das keine Feuchtigkeitzieht.

RUFTASTEN AND DAS MEHRPARTEION MODUL ANSCHLIESSEN

Nur relevant fur Gerate mit 2 und mehr Ruftasten.

Schlieben Sie nur Ruftasten an das Mehrparteien Modul (z.B. Multi Tenant Module MTM18A) an, die von Bird Home Automation zertifiziert sind.

1. Ruftastenbuchse
   18 = 18. Ruftastenbuchse

PFLEGE DER DOORBIRD-PRODUKTE

Pflege und Reinigung

DoorBird Türstationen werden aus hochwertigen Materialien gefertigt und sind für eine lange Lebensdauer ausgelegt. Da Türstationen meistens im ungeschützten Außenbereich montiert werden, sind sie widrigen Witterungsbedingungen und aggressiven Substanzen ausgesetzt, insbesondere an Straßen, in Kustennähe und in Industriebieten.itte beachten Sie davon folgende Hinweise zur Pflege. Wir konnen leider fur Schaden keine Haftung übernehmen, wenn diese Hinweise nicht beachtet werden.

Aggressive Verschmutzungen wie z.B. Vogelkat sollte schnellstens entfernt werden.

Bitte benutzen Sie niemals scheuernde oder schleifende Reinigungsmittel wie Stahlwolle oder Scheuermilch!

Meistens genugt schon warmes Wasser, gegebenenfalls mit etwas Spulmittel, ein weiches Tuch oder Bürste. Kunststoffeile (Kamera oder Namensschilder) dürfen nicht mit einem Metallpflegemittel behandelt werden. Entfernen Sie nach der Pflege alle Reste und Rückstände von Reinigung- oder Schmiermitteln, um Flecken oder Verfärbungen zu vermeiden.

Edelstahl

Für DoorBird Türstationen werden ausschließlich hochwertige deutsche Edelstahle verwendet. Aber auch hochwertiger Edelstahl kann rosten, Denn Edelstahl besteht zu ca. 70% aus Eisen. Die Rostbestandigkeit wird ledigious durch eine Schutzschicht (auch Passivschicht genannt) erzeugt, die sich wie eine Haut über das Eisen legt. Diese Schutzschicht besteht im Wesentlichen aus Chrom und anderen Edelmetallen.

Eisenpartikel, Schleifstaub und Späne, die sich auf Edelstahl ablagern, können zu Korrosion führen (Flugrost). Diese Eisenteile in der Luft sind überall zu finden, aber besonders in Industriebieten, in Kustennähe und an stark befahrenen Straßen.itte entfern den Sie eisenhaltige Ablagerungen umgehend, da sie bei Nichtentfernen ihre Türstation angreifen und zuECHTEM Rost führen. Zur Rostbeseitigung genegt ein einfaches Abwischen des Staubes, darüber hinaus ist ein Pflegemittel zu empfehlen, wie z.B.WD 40, erhältlich u.a. bei Amazon fur unter € 5,00.Einfach dunn auftragen und verreiben. Gleiches gilt, wenn sich an den Gravuren in der Edelstahloberfläche Rost bildet.

Zement- oder Kalkspritzer sollen man so Schnell wie möglich vor ihrer Aushärtung vorsichtig mit einem Holzspatel abtragen.

Folgende Reinigungsmittel dürfen nicht verwendet werden, da sie die Korrosionsbestandigkeit verringn: - Chloridhaltige und salzsäurehaltige Produkte

• Bleichmittel (bei versehentlichem Gebrauch gründlich mit Wasser abspulen)
• Silberputzmittel

Nach jeder Reinigung mit klarem Wasser nebelfeucht nachwischen und trockenreiben, um die Bildung von Kalkspuren zu verhindern. Durch Nutzung von entmineralisiertem Wasser{lassen sich Kalkrückstände vermeiden.

Edelstahl PVD beschichtet

PVD beschichtete, verchromte oder vergoldete Oberflächen empfehlen wir mit fettlosendem Spülmittel und klarem Wasser oder mit einem sauberen und staubfrei Nikrofasertuch zu reinigen. Bei Hoch glanz oberflächen ist ein kratzfreies Tuch (z. B. Brillenputztuch, Möbelpoliertuch o. ä.) zu verwenden.

Lackierte Oberflächen

Reinigen Sie Lackoberflächen und Beschriften mit einem mit milder Seitenlösung angefeuchteten, weichen, kratzfreiem Tuch (z. B. Brillenputztuch, Möbelpoliertuch o. ä.). Damit keine Flecken oder Verfährbungen entstehen, sollte das Pflegemittel rückstandslos abgewischt werden. Gehen Sie bei Beschriftenbesonderss behutsam vor, um die Folie oder den Aufdruck nicht zu beschädigen.

TECHNISCHE DATEN

ALLGEMEINES
Stromversorgung	15 V DC (max. 15 W) oder Power over Ethernet (PoE 802.3af Mode-A)
Info Modul*	3.5", beleuchtet
Display Modul*	3.5" LCD (ohne Touchfunktion), beleuchtet, für die Anzeige eines 2-zeiligen Freitagtes und des Namensverzeichnisses (max. 100 Einträge)
Keypad Modul*	16 Tasten, beleuchtet, konfigurierbar per App, z.B. · Individuelle PIN Codes · Individuelle Events (z.B. ein Relay schalten, Push Nachricht, SIP Anruf [Audio/Video], HTTP(s) Notification) · Individuelle Zeitpläne · Es können bis zu 100 PIN Codes verwaltet werden

Anschlüsse	• RJ45, für LAN/PoE • Bistabiles selbsthaltendes Schaltrelais #1, max. 24 V DC/AC, 1 A, z.B. für elektrischen Türoffner • Bi-stabiles selbsthaltendes Schaltrelais #2, max. 24 V DC/AC, 1 A, z.B. für elektrischen Türoffner • Externer Eingang für externen Türoeffnertaster (potentiaflex) • 15 V DC Eingang (+,-), max. 15 W • Relais können mit dem DoorBird I/O Door Controller erweitert / abgesetzt werden.	Audio Streaming	Zwei-Wege, Vollduplex
		NETZWERK
		Ethernet	RJ45 Buchse, PoE 802.3af Mode-A, 10/100 Base-T
		Unterstützte Protokolle	HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP, ICMP, DHCP, ARP, SIP, DTMF (RTP [RFC-2833], SIP INFO [RFC-2976]), STM
		BEWEGUNGSSSENSOR
		Typ Aktiv
		Erfassungswinkel 54° (H), 70° (V)
Wetterfest	Ja, IP65	1 - 10 m (3.3 - 32.9 ft), je nach Umgebung, konfigurierbar in 1 m (3.3 ft) Schritten.
Zulassungen	IP65, CE, FCC, IC, RoHS, IK08, REACH, IEC/EN 62368, IEC/EN 62471	Reichweite	Wenn ein „Display Modul" an die elektrische Haupteinheit ange-schlossen ist, ist die Reichweite auf 1 m (3.3 ft) eingeschränkt.
Betriebs-bedingungen	-25 bis +55°C / -13 bis 131°F Relative Luftfeuchtigkeit 10 bis 85 % (nicht kondensierend)
Lieferumfang	1x Elektrische Haupteinheit 1x Frontblende* 1x RFID Key fob 1x Schraubendreher 1x Quickstartanleitung mit Digital Passport 1x Installationsanleitung 1x Kleinteile	Technologie	4D. Basiert auf mehreren integrierten Sensoren und Algorithmen, z.B. Funkfrequenzenergie (RFE)
			Per App, z.B. • Reichweite (1 - 10 m / 3.3 - 32.9 ft) • Laufrichtigung (kommend, gehend, beides)
Garantie	Siehe www.doorbird.com/de/warranty		Konfiguration • Individuelle Events (z.B. ein Relay schalten, Push Nachricht, SIP Anruf [Audio/Video], HTTP(s) Notification) • Individuelle Zeitpläne
DERZEITICE SYSTEMANforderUNGEN
System-anforderungen	Mobiles Endgerät: Neuestes iOS auf iPhone/iPad, neuestes Android auf Smartphone/Tablet	RFID
	Internet: High-Speed Festnetz Breitbartand Internetanschluss, DSL, Kabel oder Glasfaser, kein Socks-oder Proxyserver
	Netzwerk: Ethernet Netzwerk, mit DHCP
	Kameralinse sollte sich auf mindestens 145 cm (57 in) befinden.itte prüfen Sie vor der Montage die für Sie optimale Installationshöhe.
VIDEO
Kamera	HDTV 720p, dynamisch (VGA - HDTV)	Kompatible Transponder	Es konnen bis zu 100 Tags verwaltet werden
Linse	Highend Ultraweitwinkel hemisphäreische Linse 180° (D), 140° (H), 100° (V), entzerrt, IR-fähig		Per App, z.B. • Tag (hinzufugen/loschen) • Individuelle Events (z.B. ein Relay schalten, SIP Anruf [Audio/Video], HTTP(s) Notification) • Individuelle Zeitpläne
Nachtsicht	Ja, Lichtsensor, automatischer IR-Cut Filter, 12 IR-LED (850 nm)		Konfiguration • Per App, z.B. • Tag (hinzufugen/loschen) • Individuelle Events (z.B. ein Relay schalten, SIP Anruf [Audio/Video], HTTP(s) Notification) • Individuelle Zeitpläne
AUDIO
Audio Komponenten	Loutsprecher und Mikrofon, Echo- und Rauschunterrückung (AEC, ANR)	RFID Zugänge der letzten 60 Minuten in der App einsebar

INTEGRIERTE FUNKMODULE

RFID 125 KHz

Sensor 24 GHz, kann deaktiviert werden

DRITTANBIETER INTEGRATION (DOORBIRD CONNECT)

PartnerIntegration siehe www.doorbird.com/connect

API siehe www.doorbird.com/api

Gleichzeitige VideoEiner, für Event-basierte und

Streams kontinuierliche Aufzeichnung

OPTIONALES ZUBEHÖR

Separat erhältlich siehe www.doorbird.com/buy

• Nur bei bestimmten Modellen bzw. Konfigurationen beinhaltet Irrtümer und Änderungen vorbehalten.

RECHTliche HINWEISE

Allgemeines

1. DoorBird ist ein registriertes Warenzeichen der Bird Home Automation GmbH.
2. Apple, das Apple Logo, Mac, Mac OS, Macintosh, iPad, MultiTouch, iOS, iPhone und iPod touch sind Warenzeichen von Apple Inc.
3. Google, Android und Google Play sind Warenzeichen von Google, Inc.
4. Die Bluetooth® Wortmarke und Logos sind Warenzeichen von Bluetooth SIG, Inc.
5. Alle anderen Firmen- und Produktnamen konnen Warenzeichen der jeweiligen Firmen sein, mit denen sie in Verbindung gebracht werden.
6. Änderungen an unseren Produkten, die dem technischen Fortschriftdienen, behalten wir uns vor. Die abgebildeten Produkte können im Zuge der ständigen Weiterentwicklung auch optisch von den ausgelieferten Produkten abweichen.
7. Abdrucke oder Übernahme von Texten, Abbildungen und Fotos in beliebigen Medien aus dieser Anleitung - auch auszugswise - sind nur mit unserer ausdrücklichen schriftlichen Genehmigung gestattet.
8. Die Gestaltung dieser Anleitung unterliegt dem Urheberschutz. Für eventuelle Irrtümer, sowie inhaltliche bzw. Druckfehler (auch bei technischen Daten oder innerhalb von Grafiken und technischen Skizzen) übernehmen wir keine Haftung.
9. Unsere Produkte entsprechen den in Deutschland, der EU und USA geltenden technischen Richtlinien, elektrischen Bestimmungen und Telekommunikationsbestimmungen.
10. Undere Produkte und auch die darin enthaltenen Komponenten (ICs, Software etc.) dürfen ausschließlich für ziville nicht-militärische Zwecke eingesetzt werden.

Datenschutz und Datenischerheit

1. Für maximale Sicherheit verwendet das Gerät dieselben Verschlussungstechnologien wie beim Onlinebanking. Zu ihrer Sicherheit sind auch keine Portweiterleitungen oder DynDNS im Einsatz.
2. Der Standort des Rechenzentrums für den Fernzugriff per App über das Internet ist verbindlich in der EU, wenn der festgestellte Internet IP-Adressen Standort des Geräts in der EU ist. Das Rechenzentrum wird nach strengsten Sicherheitsstandards betrieben.
3. Video-, Audio- und jeder Überwachungsmethode können durch Gesetze geregelt werden, die von Land zu Land variieren. Überprüfen Sie die Gesetze in ihrer Region vor der Installation und Verwendung these Gerätes für Überwachungszwecke.

Wenn es sich bei dem Gerät um eine Tur-, Innestation oder Kamera handelt:

• In weitere Ländern finden Videobild und Sprache erst dann übertragen werden, wenn ein Besucher geklingelt hat (Datenschutz, konfigurierbar in der App)
• Führer Sie die Montage so durch, dass sich der Erfassungsbereich der Kamera ausschließlich auf den unmittelbaren Eingangsbereich beschrankt.
• Das Gerät verfügbar ggf. über eine integrierte Besucherstorie und Bewegungssensor. Sie können diese Funktionen, wenn erforderlich, aktivieren/deaktivieren.

Erkundigen Sie sich beim Eigentümer und ihrer Hausgemeinschaft, ob Sie diesen Produkt installieren und verwenden dürfen. Bird Home Automation GmbH übernimmt keine Verantwortung für den Missbrauch oder die Fehlkonfiguration diesen Produkts, auch nicht durch unerwänsches Öffnen einer Tür.

Bird Home Automation kann nicht für Schäden haftbar gemacht werden, die durch unsachgemäß bestehende Installationen oder unsachgemäß Installation entstehen.

Weisen Sie bei Erfordernis an geeigneter Stelle und in geeigneter Form auf das Vorhandensein des Cerats hin.

Beachten Sie alle am Installationsort geltenden relevanten landespezifischen gesetzlichen Regelungen für den Einsatz von Überwachungskomponenten und Überwachungskameras.

Software Updates bzw. Aktualisierungen des Betriebssystems (so genannte „Firmware-Updates“) werden im Normalfall automatisch in die Produkte der Bird Home Automation GmbH über das Internet eingespielt, sofern technisch möglich. Mit automatischen Firmware-Updates wird die Software der Produkte auf dem neuesten verfügbarbaren Stand gehalten, damit sie stets zuverlüssig, sicher und leistungsstark arbeiten. Durch Weiterentwicklung konnen Funktionen im Zeitverlauf hinzugefugt, erweitert oder geringfügig geändert werden. Gröbere Änderungen bzw. Einschränkungen bereits vorhandener Funktionen erfolgen im Normalfall nur, sofern Bird Home Automation GmbH dies für erforderlich halt (z.B. aus DATenschutz-, Datensicherheits- oder Stabilitätsgrunden oder um sie auf dem Stand der Technik zu halten). Wenn ein Firmware-Update verfügbar bar ist, verteilen es die Server der Bird Home Automation GmbH im Normalfall automatisch an alle kompatiblen Produkte, die mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden sind. Diese Prozess erfolgt schrittweise und kann mehrere Wochen dauern. Wenn ein Produkt ein Firmware-Update erhalten, installment es diesees und startet im Normalfall neu. Installierte Firmware-Updates konnen nicht ruckgangig gemacht werden. Da es sich bei den Produkten und der Software der Bird Home Automation GmbH nicht um explizit kundenspezifisch entwickelte Produkte handelt, kann ein Kunde ein automatisches Update nicht verwehren, sofern das Produkt mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden ist.

Herausgeber

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Deutschland

Web: www.doorbird.com

Email: [e-mail]

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßiger überprüft und Korrekturen in der{nachsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Allemagne

Web: www.doorbird.com

Email: [e-mail]

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Alemania

Web: www.doorbird.com

Email: [e-mail]

EU KONFORMITÄTSERKLÄRUNG

Manufacturer:

Hersteller:

Bird Home Automation GmbH

Wir, die Bird Home Automation GmbH, erklaren unter unserer alleinigen Verantwortung, dass das oben genannte Produkt die folgenden Anforderungen erfüllt:

Directive:

Richtlinie:

Gesundheits- & Sicherheitsanforderungen (Art. 3.1.a):

EN 62479:2010

EN 60950-1:2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013

EMC requirements (Art. 3.1.b):

EMV Immunitätsanforderungen (Art. 3.1.b):

EN 301 489-1 V2.2.0, EN 301 489-3 V2.1.1, EN 55032:2015

EN55035:2017, EN:61000-3-2:2014, EN 61000-3-3:2013

ERM spectrum (Art. 3.2):

ERM Spektrum (Art. 3.2):

EN 300 330 V2.1.1, EN 300 440 -1 V1.6.1, EN 300 440 -2 V1.4.1, EN

301 489 -1 V2.2.0, EN 301 489 -1 V2.2.0, EN 301 489 -3 V2.1.1

Frequency: 24.15 - 24.25 GHz (Antenna gain +7.1dBi, Typical output power: +13.49dBm (E.I.R.P)) Frequency: 125 KHz

Das CE-Zeichen bestätigt, dass these Produkt den offen genannten Normen und Vorschriften entspricht.

Die Konformität wurde mit Hilfe des mitgelieferten und im Handbuch beschrieben den Zubehörs/Komponenten, einschließlich der aktuellen, offiziell zur Freigabe bereitgestelltten Software, beurteilt. Bei Verwendung von anderen Zubehör/Komponenten oder aktueller Software, die nicht von der Bird Home Automation GmbH offzieli freigegeben wurde, kann die Konformität mit den oben genannten Richtlinien nicht garantiert werden.

These Erklärung wird verantwortlich abgegeben durch:

Berlin, 18. Dezember 2020

Sascha Keller

CEO / Geschäftsführer

INSTALLATION MANUAL

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Germany

Web: www.doorbird.com

Email: [e-mail]

INSTALLATIONSANLEITUNG

Lesen Sie diese Anleitung sorgfältig, bevor Sie die Komponenten in Betriebnehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungs-anleitung.

Die stets aktuelle Version der Installationsanleitung
finden Sie unter
www.doorbird.com/de/support

Zur Vereinfachung der Begriffe verwenden wir „Gerät für das Produkt „IP Video Türstation“ sowie „mobiles Endgerät“ für ein Smartphone/Tablet.

Haftung

Die Erstellung these Dokuments wurde sorgfältigVBorbereitet.itte infor mieren Sie Bird Home Automation GmbH uber etwaige Ungenaugkeiten oder Unterlassungen. Bird Home Automation GmbH kann nicht fur tech nische oder typografische Fehler verantwortlich gemacht werden und behalt sich das Recht vor,Änderungen an dem Produkt und den Handbuchern ohne vorherige Ankündigung vorzunehmen. Bird Home Automation GmbH übernimmt keinerlei Garantie in Bezug auf das in dieser Dokument enthaltene Material, einschließlich, aber nicht beschränkt auf die implizierten Garantien der Marktgängigkeit und Eignung fur einen bestimmten Zweck. Bird Home Automation GmbH haftet nicht fur Neben- oder Folgeschäden im Zusammenhang mit der Bereitstellung, Durchführung oder Verwendung these Materials. Das Gerat darf nur fur den vorgesehen Zweck verwendet werden.

Gerätemodifikationen

Dieses Gerät muss in Übereinstimmung mit den Anweisungen in der Installationsanleitung installiert und verwendet werden. Dieses Gerät enthalt keine vom Benutzer zu wartenden Komponenten. Durch unbefugte Gerätemodifikationen oder Änderungen erlösen alle anwendbaren Zertifizierungen und Zulassungen.

Verwendete Symbole

Achtung: Weist auf eine gefährliche Situation hin, die, falls nicht verhindert, zum Tod oder schweren Verletzungen führt.

Warning: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zum Tod oder schweren Verletzungen führen kann.

Vorsicht: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu geringfugiger oder mäßiger Verletzung führen kann.

Bitte beachten: Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Sachschäden führen kann.

Wichtig: Weist auf wichtige Informationen hin, die den richtigen Betrieb des Produkts gewährleisten.

Hinweis: Weist auf nutzliche Informationen hin, die die optimale Verwendung des Gerats unterstützen.

Gefahrenhinweise

WARNING

• Einbau, Montage und Servicearbeiten elektrischer Geräte)dürfen ausschließlich durch eine Elektrofachkraft erfolgen. Bei Nichtbeachten besteht die Gefahr schwerer gesundheitlicher Schäden oder Lebensgefahr durch elektrische Stromschläge.
• Geräte mit 110-240 V Anschluss: Das Gerät darf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist der Netzstecker zuziehen.
• Benutzen Sie für die Stromversorgung des Gerätes ausschließlich das mitgelieferte Originalnetzteil oder einen in dieser Anleitung empfohlenen PoE-Switch/PoE-Injektor (sofern das Gerät PoE unterstützt).
• Durch elektrostatice Aufladung kann bei direktem Kontakt mit der Leiterplatte das Gerät zerstört werden. Vermeiden Sie dazu ein direktes Berühren der Leiterplatte zu jeder Zeit.
• Norm EN 60065 bzw. EN 60950 bzw. EN 62368 beachten.
• Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionstörung aufweist. Im Zweifelsfall halten Sie das Gerät von einer autorisierten Fachkraft prüfen.
• Öffnen Sie das Gerät nicht. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung! Das Gerät enthalt keine durch den Anwender zu wartenden Teile. Im Fehlerfall halten Sie das Gerät von einer autorisierten Fachkraft prufen.
  Aus Sicherheits-, Zulassungs- und Lizenzgrunden (CE/FCC/IC etc.) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.
• Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zuspielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tuten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug

WELCOME

werden.

• Verlegen Sie Kabel stets so, dass diese keine Gefährdungen für Menschen und Haustiere darstellen.
• An Teilen im Gerat liegt Spannung an. Berühren Sie keine Teile, die nicht mit der Installation, der Verdrahtung oder dem Anschluss verbunden sind. Elektrische Stromschlagen konnen die Folge sein.
• Halten Sie die Geräte von Wasser oder anderen Flüssigkeiten fern, die nicht als wetterfest gekennzeichnet sind.
• Führer Sie keine Installation durch und stellen Sie keine Verbindungen her, während die Stromversorgung eingeschaltet ist. Beschädigungen am Gerät oder elektrische Stromschläge können die Folge sein.
• Bevor Sie die Stromversorgung einschalten, stellen Sie safer, dass die Drähte nicht gekreuzt oder kurzgeschlossen sind. Feuer oder elektrische Stromschlagen können die Folge sein.
• Hochspannung kann intern vorhanden sein. Öffnen Sie das Cerät nicht. Elektrische Stromschäge können die Folge sein.
• Das Gerät ist nicht explosionsgeschützt. Nicht in der Höhe von Casen oder brennbaren Materialien installieren oder verwenden. Feuer oder Explosion können entstehen.
  Installieren Sie nicht zwei Stromversorgungen parallel zu einem einzigen Eingang. Feuer oder Beschädigung des Gerätes konnen entstehen. Achten Sie darauf, nur ein einziges Netzteil an das Gerät anzuschreiben.
  Schlieben Sie keinen Anschluss am Gerät an eine Netzstromleitung an. Feuer oder elektrische Stromschäge können die Folge sein.
• Stellen Sie sicher, dass das Netzkabel nicht beschadigt oder gequetscht ist. Wenn das Netzkabel gebrochen ist, kann es zu einem Brand oder elektrischen Stromschlag kommt.
• Nichts mit nassen Handen anstecken oder abziehen. Elektrische Stromschlage konnen die Folge sein.
• Führn Sie kein Metall oder brennbares Material in das Gerät. Feuer, elektrische Stromschläge oder Gerätestörungen können die Folge sein.
  Bestehende Verdrahtungen wie Turgong-verdraughtung usw. konnen Hochspannungs-Wechselstrom enthalten. Schaden am Gerat oder elektrische Stromschlage konnen auftreten. Die Verdraughtung und Installation muss von einem qualifizierten Elektriker durchgefuhrt werden.
• Gerätemontage an Wand oder Decke: Vermeiden Sie Installationsorte, an denen das Cerät Erschüttterungen oder Stößen ausgesetzt ist.

• Bei Ceraten mit Erdungsklemmen muss eine Erdung angeschlossen werden. Feuer oder Ceratestörungen können die Folge sein.

• Bei Ceraten mit Kunststoffglas oder Echtglas, keinen hohen Druck auf das Glas ausüb. Bei Bruch kann es zu Verletzungen kommt.

• Bei Geräten mit LCD, wenn LCD beschädigt ist, nicht mit dem Flüssigkristall in Kontaktkommen. Verletzungen können die Folge sein. Wenn notig, spulen Sie den Mund aus, reinigen Sie ihre Augen oder Haut mit klarem Wasser für mindestens 15 Minuten und wenden Sie sich an ihren Arzt.
• Bringen Sie nichts auf dem Gerät an und verdecken Sie das Gerät nicht mit einem Tuch, Silikon, Klebstoff, Farbe, seperater Abeckung etc. Es konnen Feuer- oder Gerätestörungen auftreten.
• Installieren Sie das Gerät nicht an einer der folgenden Orte. Feuer, Stromschlag oder Gerätestörungen können die Folge sein.
• Orte unter direktem Sonnenlicht oder Orte in der Naze von Heizgeräten, die in der Temperatur variieren.
• Orte mit Staub, Öl, Chemikalien, Schwefelwasserstoff (heiBe Quellen).
• Orte, die extremer Feuchtigkeit und Luft-feuchtigkeit ausgesetzt sind, wie Bader, Keller, Gewächshäuser, etc.
• Orte, an denen die Temperatur extrem niedrig ist, wie z. B. in einem gekühlten Bereich oder vor einer Klimaanlage.
• Orte, die Dampf oder Rauch ausgesetzt sind (z.B. in der Höhe von Heiz- oder Kochflächen).
• Orte, an denen Gerausch erzeugende Geräte wie Dimmschalter oder Wechselrichter-Elektrogeräte in unmittelbarer Höhe sind.
• Orte, die haufigen Vibrationen oder Stößen ausgesetzt sind.
• Bei Geräten mit Gegensprechfunktion ist darauf zu achten, dass ein Anruftest durchgeführt wird, bei dem beiden Gegensprechgeräte auf geringer Lautstärke eingestellt sind. Ein plottlicher Anruf etc. kann ankommen und das Gehör schädigen.
• Wenn das Gerät nicht ordnungsgemäß Funktioniert,ziehen Sie den Netzstecker aus der Steckdose.
• Alle Ceräte, die nicht als wetterfest gekennzeichnet sind, sind nur für den Innenbereich konzipiert und nicht im Freien zu benutzen.
• Geräte, die als wetterfest gekennzeichnet sind, nicht mit Hochdruckwasser besprühen. Gerätestörungen können die Folge sein.
• Bei Sach- oder Personenschäden, die durch unsachgemäß Hand haben oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung.

Sicherheitsanweisungen

NOTICE

Die Verwendung des Gerats muss unter Beachtung der ortlich geltenden rechtlichen Bestimmungen erfolgen.
Lagern Sie das Gerät in einer trockenen und belufteten Umgebung.
- Achten Sie darauf, dass das Cerät weder Stößen noch starkem Druck ausgesetzt ist.
- Installieren Sie das Gerät nicht an instabilen Halterungen, Oberflächen oder Wänden. Stellen Sie sicher, dass das Material stabil genug ist, um das Gewicht des Geräts zu,tragen.
- Verwenden Sie bei der Installation des Geräts ausschließlich passende Werkzeuge. Ein zu großer Kraftaufwand mit Werkzeugen kann das Gerät beschädigten.
- Verwenden Sie keine chemischen, ätzenden oder aerosolhaltigen Reinigungsmittel.
- Verwenden Sie zum Reinigen ein sauberes, trockenes Tuch.
- Verwenden Sie nur Zubehör, das den technischen Daten des Geräts entspricht. Dieses ist von Bird Home Automation GmbH erhältlich.
- Verwenden Sie ausschließlich Ersatzteile die von Bird Home Automation GmbH bereitgestellt oder empfohlen werden.
Versuchen Sie nicht, das Cerät selbstständig zu reparieren. Wenden Sie sich bezüglich Reparatur und Wartung an Bird Home Automation GmbH.
- Halten Sie das Cerät mehr als 1 m (3,3") entfernt von Mikrowelle, Radio, TV, WLAN Router und anderen drahtlosen Geräten.
- Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon oder Signalübertragungsfunktion, installieren Sie die Drahte mehr als 30 cm (12") entfernt von 100-240 V Wechselstromverdraught. Ansonsten können Wechselstrominduzierte Gerausche und/oder Geräte-Störungen auftreten.
- Installieren Sie das Gerät in einem Bereich, der für zukünftige Inspektionen, Reparaturen und Wartungen zugänglich ist.
- Wenn das Gerät in der Höhe eines Mobiletelefons verwendet wird, kann das Gerät gestört werden.
- Das Gerät kann beschädigt werden, wenn es fallen gelassen wird. Mit Vorsicht behandeln.
- Das Gerät wird während eines Stromausfalls außer Betrieb gesetzt.
- Bei Geräten mit Gegensprechfunktion oder eingebautem Lautsprecher oder eingebautem Mikrofon kann das Gerät in Bereichen, in denen Antennen von Mobilfunksenden, Radio- oder TV-Sendern in der Höhe sind, beeinträchtigt werden.
- Bei Geräten mit LCD-Bildschirm muss im Voraus daraufhin hingewiesen werden, dass bei einem

LCD-Panel, obwohl es mit sehr hohen Prazisionstechniken hergestellt wird, unvermeidlich ein sehr kleiner Teil seiner Bildelemente nicht immer beleuchtet oder gar nicht beleuchten wird. Dies gilt nicht als Gerätefehler.
- Bei Geräten mit Gegensprechfunktion können Umgebungsgeräusahe um das Gerät herum eine reibungslose Kommunikation behindern. Dies ist keine Fehlfunktion.
- Bei Geräten mit Benutzername/Passwort ist der Anwender für den Zugriff mittels Benutzername/Passwort auf das Gerä verantwortlich. Vergewissern Sie sich ein Password zu verwenden, das von einem Dritten nicht leicht erraten werden kann. Wir empfehlen Ihnen, das Password regelmäßig zu ändern.
- Wir haften unter keinen Umständen für Schäden, die aufgrund von Fehlern in der Stromversorgung, Netzwerkgeräten oder Endgeräten auftreten; Ausfälle aufgrund von Internetanbietern und Mobilfunkanbietern; Ausfälle aufgrund von getrennten oder gestörtten Leitungen und andere Übertragungsverluste, die es unmöglich machen, unseren Dienst zu erbringen, sowie allen anderen Ursachen die außerhalb unserer Verantwortung liegen; Oder, wenn während der Übertragung ein Fehler oder fehlende Daten auftreten.

Transport

NOTICE

Bei Bedarf transportieren Sie das Gerät in der Originalverpackung oder einer entsprechenden Verpackung, so dass Schäden vermieden werden.

Gewährleistung

Informationen zur Gewährleistung des Gerats finden Sie unter www.doorbird.com/de/warranty

Informationen zur Entsorgung elektrischer und elektronischer Geräte (für Privathaushalte)

Dieses Symbol auf Produkten oder begleitenden Dokumenten weist daraufhin, dass elektrische oder elektronische Geräte nicht mit dem allgemeinen Hausmüll entsorgt werden sollenen.itte bringen Sie solche Produkte zu den vorgesehenen Sammelstellen, wo sie kostenfrei entgegenommen und der geeigneten Abfall- und Wiederverwertung zugeführrt werden. Alternativ dazu konnen Si in einigen Ländern die Produkte beim Kauf eines äquivalenten neuen Produktés auch bei einem ortlichen Einzelhändler zurückgeben. Die ordnungsgemäß Entsorgung这点es Produktsträgt dazu bei, wertvolle Rohstoffe zu sparen

und möglichen negativen Auswirkungen auf die Gesundheit und die Umwelt vorzubeugen, die durch eine ungeeignete Abfallentsorgung entstehen können. Bei den örtlichen Behörden erhalten Sie genaure Informationen zu ihrer{nachsten zuständigen Sammelstelle. Abhängig von der nationalen Gesetzgebung konnen für die unsvorschriftsmäßige Entsorgung solcher Abfälle Strafen verhängt werden.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol gilt nur in der Europäischen Union. Wenn Sie diesen Produkt wegwerfen möchten, kontaktieren Sieitte die zuständigen Behörden oder Handler in Ihr dem Land, um sich über die vorschäftsmäßige Entsorgung zu informieren.

GERÄT MIT EINER RUFTASTE

Vorderseite

1）HDTV Video
6)Nachtsicht LEDs
2) Lichsensor
7) Mikrofon

Für den Nachtsichtmodus

8) Lautsprecher

9) RFID Leser

3) Sicherheitssschrauben
4) Bewegungssensor
5) Beleuchtete Ruftaste mit Namensschild Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s)

Innen

1) Elektrische Haupteinheit

5) Schraubklemmen-block

2) Gelbes Kabel für Ruftaste

6) LAN/PoE Buchse

3) Rotes Modul Port 1 Kabel Zum Anschluss des Keypad Moduls (nicht verwendet)

7) Nylonschnur
Zur Sicherung der Frontblende während der Montage

4) Grünes Modul
Port 2 Kabel
Zum Anschluss
des Display Moduls (nicht verwendet)

GERÄT MIT 2 UND MEHR RUFTAsten

Vorderseite

1）HDTV Video

6) Nachtsicht LEDs

2) Lichtsensor For den Nachsichtmodus

7) Mikrofon

3) Sicherheitssschrauben

8) Laatsprecher

4) Bewegungssensor

9) RFID Leser

5) Beleuchtete Ruftaste mit Namensschild Die Beleuchtung agiert auch gemeinsitzig als Diagnose LED(s)

Innen

1) Elektrische Haupteinheit

8) Nylonschnur
Zur Sicherung der Frontblende
während der Montage

2) Flauschpunkt 1
Zur temporären Befestigung des Mehrparteien Moduls

9) Flauschpunkt 2
Zur permanenten Befestigung des Mehrparteien Moduls

3) Celbes Kabel für Ruftaste (nicht verwendet)

10) DoorBird Multi Tenant Module MTM18A

4) Rotes Modul Port 1 Kabel Zum Anschluss des Mehrparteien Moduls (z.B. Multi Tenant Module MTM18A)

5) Grünes Modul Port 2 Kabel (nicht verwendet)

6) Schraubklemmen-block

7) LAN/PoE Buchse

GERÄT MIT DISPLAY MODUL UND KEYPAD MODUL

Vorderseite

1)Nachtsicht LEDs

9) Display Modul

2)HDTV Video

10)Keypad Modul Die Beleuchting agiert auch gleichzeitig als Diagnose LED(s)

3) Mikrofon

4) Lichtsensor
Für den
Nachtsichtmodus

5) Sicherheitssschrauben

6) Laatsprecher

7) RFID Leser

8) Bewegungssensor

Innen

1) Elektrische Haupteinheit
2) Gelbes Kabel für Ruftaste (nicht verwendet)
3) Rotes Modul
Port 1 Kabel
Zum Anschluss des Keypad Moduls
4) Grunes Modul Port 2 Kabel Zum Anschluss des Display Moduls

5) Schraubklemmen-block
6) LAN/PoE Buchse
7) Nylonschnur
Zur Sicherung der Frontblende während der Montage

GERÄT MIT INFO MODUL UND KEYPAD MODUL

Vorderseite

1)Nachtsicht LEDs
2)HDTV Video
3) Mikrofon
4) Lichtsensor
Für den
Nachtsichtmodus
5) Sicherheitsschrauben
6) Laatsprecher
7) RFID Leser
8) Bewegungssensor
9) Info Modul

10) Keypad Modul Die Beleuchting agiert auch gleichzeitig als Diagnose LED(s)
11) Beleuchtete Ruftaste mit Namensschild Die Beleuchtung agiert auch gleichzeitig als Diagnose LED(s)

Innen

1) Elektrische Haupteinheit
2) Gelbes Kabel für Ruftaste (nicht verwendet)
3) Rotes Modul Port 1 Kabel Zum Anschluss des Keypad Moduls
4) Grunes Modul Port 2 Kabel Zum Anschluss des Info Moduls

5) Schraubklemmen-block
6) LAN/PoE Buchse
7) Nylonschnur
Zur Sicherung der Frontblende während der Montage

VIDEO

Sie können sich durch die Installation mit unseren Installationsvideos auf www.doorbird.com/de/ support begleiten setzen. In den Videos wird jeder Installationsschrift einzeln und gut Dokumentiert dargestellt.

INSTALLATION

Alle folgenden Schritte sollen von einem fachkundigen Erwachsenen sorgsam und unter Berücksichtigung samtlicher geltender Schutzvorschriften durchgeführt werden. Sollen Sie Fragen haben, wenden Sie sichitte direkt an uns oder einen kompetenten Fachmann. Achten Sie daraufuf, dass alle Drahte, die Sie fur die Installation verwenden, über die gesamte Länge unbeschädigt und fur die Verwendungsart zugelassen sind.

Netzwerkgeschwindigkeit und

Netzwerkkomponenten

Stellen Sie sicher, dass ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügbar. Sie können über die DoorBird App jederzeit auch einen Geschwindigkeitsstest durchführung. Das Nutzererlebnis ist nur so gut wie die Netzwerkgeschwindigkeit, Netzwerkstabilität und Qualität ihrer Netzwerkkomponenten, wie z.B. Ihr Internet-Router und WLAN-Access-Points oder WLAN-Repeater. Stellen Sie sicher, dass ihre Netzwerkkomponenten nicht alter als 2 Jahre sind, von einem namhaften Hersteller gefertigt wurden und über die neuste Firmware verfügen. Sind diese Voraussetzungen nicht erfüllt, kann es z.B. dazu kommt, dass Audio- und Videoverbindungen schlecht sind oder Push-Nachrichten verzögert oder gar nicht auf ihrem Smartphone oder Tablet ankommen.

Anforderungen:

High Speed Internet (Festnetz): DSL, Kabel oder Glasfaser Netzwerk: Ethernet Netzwerk, mit DHCP

STROM ABSCHALTEN

Schalten Sie den Strom samtlicher zum Montageort führenden Leitungen ab, d.h. z.B. den Strom für die Türstation, den Türgong, elektrischen Türoffner, PoE-Switch/PoE-Injektor etc.

DEMONTAGE DER BESTEHENDEN TÜRKLINGEL

Demontieren Sie, falls an der Hauswand bereits vorhanden, die bestehende Turklingel bzw. Türstation.

3

MONTAGEORT FESTLEGEN

Das Gerät verwendet eine hemisphärische Ultraweitwinkel Linse, so dass selbst bei einem minimalen Abstand der Person von 50 cm (19.68 in) zum Gerät eine geringe Montagehöhe ausreicht. Daher ist das Objektiv auch Mechanisch nicht verstellbar. Die Kameralinse solte sich auf einer Höhe von mindestens 145 cm (57 in) befinden. Sie sollen die korrekte Höhe vor der endgültigen Montage testen.

Bei der Auswahl des Montageortes sind die Lichtverhältnisse zu beachten. Vermeiden Sie direkte Sonnen-Einstrahlung, direkte Hintergrundbeleuchtung und reflektierende Oberflächen.

NOTICE

Setzen Sie das Gerät keinem direktem Sonnenlicht aus. Die Gehäuse temperatur kann die maximal zulässige Temperatur-grenze überschreiben. Dies kann zu Beschädigungen elektrischer und mechani-scher Komponenten des Gerats und zu Verletzungen führen, insbesondere bei der Berührung von AuBenteilen des Gerats. WeiBe und helle silberfarbene Frontblenden absorbieren weniger Sonnenlicht als dunkle.

Ein Bildsensor darf keiner direkten Sonneneinstrahlung über langere Zeit ausgesetzt werden. Direkte Sonneneinstrahlung lasst die Kamera „erblinden" und kann die kleinen Farbfilter auf dem Bildensorchip dauerhaft beschädigen.

NOTICE

Ein durch direkte Sonneneinstrahlung hervorgerufener Defekt ist nicht von der Gewährleistung abgedeckt.

Das Netzwerkkabel zwischen dem Gerät und dem Internet-Router/PoE-Switch/PoE-Injaktor kann eine maximale Länge von 80 Metern/262 Fuß haben (IEEE 802.3).

Wenn Sie nur zwei Drahte am Montageort zur Verfugung haben, konnen Sie den „DoorBird 2-Draht Ethernet PoE Konverter A1071" verwenden, der separat erhältlich ist. Er ermöglich es Ihnen, Netzwerkdaten (Ethernet) und Strom (PoE) über eine einfache Zwei drahtleitung über weite Strecken hinweg zu übertragen. So konnen Sie Bestandsgebäude, die z.B. nur über einen einfahren zweiadrigen Klingeldraht verfügen, mit Netzwerktechnologie ausstatten, ohne hierfür nachträglich ein Netzwerkkabel verlegen zu müssen.

4

FRONTBLENDEENTFERNEN

Entfernen Sie die Frontblende mit der Hauptinheit vorsichtig mit dem mitgelieferten Schraubendreher vom Montagerückgehause.

1.)Sicherheits-schrauben 1 cm heraus-drehen.

2.) Frontblende nach untenziehen.

3.) Frontblende zu sich heranziehen.

5

MONTAGERUCKGEHAUSE MONTIEREN

Montieren Sie das Montagerückgehause an der Wand.
Sie finden detailierte Zeichnungen und Abmessungen im Datenblatt des entsprechenden Geräts.

Wenn Sie Llicher in die Wand bohren, Schrauben in die Wand drehen oder die Wand aufstemmen mussen: Stellen Sie sicher, dass sich keine Leitungen (z.B. Strom-, Gas- oder Wasserführung) in der Hauswand befinden.

Montage des Aufputzgehauses

Dichtungsgummi für die Kabeldurchführung

Abdeckung für nicht genutzte Öffnungen

Setzen Sie das Dichtungsgummi für die Kabeldurchführung an die gewünschte Montageöffnung.

Stechen Sie mit einem Schraubenzieher durch die Mitte des Dichtungsgummis.

Führer Sie alle Kabel und Leitungen, die Sie an das Gerät anschließen möchten, durch das Dichtungsgummi.

6

OPTIONEN ZUR STROMVERSORGUNC

Das Gerät kann mit dem DoorBird Steckernetzteil (Option 1) oder per PoE (Power over Ethernet) über ein Netzwerkkabel (Option 2) mit Strom versorgt werden. Optional kann das Gerät auch mit einem Hutschienenetzteil, das Sie direkt von uns beziehen können, mit Strom versorgt werden. Das Gerät hat keine Batterie als Stromversorgung.

OPTION 1

Stromversorgung per Steckernetzteil

Zur Stromversorgung des Gerats per Steckernetzteil werden zwei isolierte Drahte bereitsigt. Das Steckernetzteil verfügbar über ein 250 cm langes Kabel mit zwei isolierten Drahten.

NOTICE

Stecken Sie das Steckernetzteil noch nicht in die Wandsteckdose. Verwenden Sie ausschließlich das original DoorBird Steckernetzteil oder das von uns separat erhältliche Hutschienennnetzteil, da diese speziell stabilisiert und mit einer integrierten Audio-Störungsunterrückung ausgestattet sind. Andere Netzeile konnen das Gerät zerstören oder eine schlechte Übertragungssqualität verursachen. Durch Verwenden eines anderen Netzeils erlischt automatisch die Gewährleistung.

OPTION 2:

Stromversorgung per PoE

Zur Stromversorgung des Geräts per PoE-Switch (z.B. D-Link DCS-1008P) oder PoE-Injaktor (z.B. DoorBird Gigabit PoE Injaktor A1091) nach PoE Standard IEEE 802.3af Mode A werden die vier Drahte mit den Nummern 1, 2, 3 und 6 eines Cat.5 Netzwerkkabels oder better benutzt. Es muss zwingend ein Cat.5 Netzwerkkabel oder better zum Einsatz kommt, da Netzwerk signale nur über vollständig isolierte, abgeschirmte und verdrillte Kabel übertragen werden können. Wenn Sie PoE als Stromversorgung nutzen, sind vier Drahte für PoE dann gleichzeitig die Datenleitung. Sollte Ihr PoE-Switch oder PoE-Injaktor keinen PoE Standard IEEE 802.3af Mode A unterstützen, wird das Gerät nicht starten (siehe Diagnose-LED und Diagnose-Tone).

1. Trennen Sie den vorgesehenen PoE-Switch oder PoE-Injaktor vom Stromnetz. 2. Führn Sie das Netzwerkkabel zum Montageort des Gerats.

Weiterfuhrende Informationen zu PoE finden Sie hier: http://www.doorbird.com/de/poe

7

GERÄT ANSCHLIESSEN

Das Gerät verfügbar für ein komfortables und sicheres Anschlieben der Kabel und Drahte über beschrifte Anschlussbuchsen. Sie können jetzt alle erforderlichen Kabel und Drahte mit dem Gerät verbinden. Entfernen Sieitte die Kabel und Drahte von den Anschlussbuchsen des Gerats, die Sie nicht benötigen. Entfernen Sie etwa 5 mm der Isolierung am Ende der Drahte, die Sie an den grünen Schraubklemmenblock anschlieben möchten.

Bitte gehen Sie sorgsam beim Anschluss der Kabel und Drahte vor, ein falscher Anschluss kann das Gerät zerstären. Drahte ohne Isolierungen dürfen nicht aus dem grünen Schraubklemmenblock Herausragen, dies kann zu einem elektrischem Kurzschluss und zur Zerstörung des Geräts führen.

Die gelben, grünen und roten Kabel, die seitlich aus der elek trischen Hauptinheit Herausgeführrt sind, dürfen nur zum Anschluss von Komponenten verwendet werden, die hierfür von Bird Home Automation zertifiziert sind.

Behandeln Sie die Frontblende mit Vorsicht. Die Oberfläche der Frontblende konnte zerkratzt oder anderweitig beschädigt werden, wenn diese während der Installation unvorsichtig behandelt wird.

Sie konnen die Nylonschnur ver wen den, um die Frontblende temporär am Montagerückgehause zu befestigen, während Sie die Kabel und Drahte mit dem Cerät verbinden.

ANSCHLUSSE BESCHREIBUNG

LAN/POE RJ45 Buchse, um ein Standard Netzwerkkabel Cat.5 oder better, vom Internet Router/ PoE-Switch/PoE-InjaktorCOMMUNICATERMOMINUSKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNUSKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUNISKOMMUMUZALRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIARSLRELIAR
REL1, REL1REL1REL1	Bistabiles selbsthaltendes Schaltrelais #1, max. 24 V DC/AC, 1 Ampere. Sicherheitsfeature:Das Relais besteht den Zustand auch bei Spannungsverlust. Sie konnen den Standard-zustand des Relais (geöffnet/ geschlossen) über die DoorBird App konfigurierten. Diese Anschlüsse konnen verwendet werden, um z.B. einen elektrischen Türoffneranzuschlieben. Das Gerät bietet keine Stromversorgung für einen elektrischen TüroffnerDie Stromversorgung für einen elektrischen Türoffner muss separat installiert werden.IBitte beachten: Wenn Sie einen elektrischen Türoffner direkt mit einer Türstationverdrahten, können der elektrische Türoffner durch unbefugte Dritte manipuliertwerden (z.B. indem man die Türstation aufbricht und die Verdrahtung des Türoff-ners kurzschließt). Wir empfehlen dazu für die Verdrahtung eines elektrischenTüroffners generell den Einsatz eines abgesetzten Sicherheitsrelais, das imHausinneren montiert wird (z.B. DoorBird E/A Tur Controller A1081).
REL2, REL2REL2REL2	Bistabiles selbsthaltendes Schaltrelais #2, max. 24 V DC/AC, 1 Ampere. Sicherheitsfeature:Das Relais besteht den Zustand auch bei Spannungsverlust. Sie konnen den Standard-zustand des Relais (geöffnet/ geschlossen) über die DoorBird App konfigurierten. DieseAnschlüsse konnen verwendet werden, um z.B. einen elektrischen Türoffneranzuschlieben. Das Gerät bietet keine Stromversorgung für einen elektrischen TüroffnerDie Stromversorgung für einen elektrischen Türoffner muss separat installiert werden.IBitte beachten: Wenn Sie einen elektrischen Türoffner direkt mit einer Türstationverdrahten,könnte der elektrische Türoffner durch unbefugte Dritte manipuliertwerden (z.B. indem man die Türstation aufbricht und die Verdrahtung des Türoff-ners kurzschließt). Wir empfehlen dazu für die Verdrahtung eines elektrischenTüroffners generell den Einsatz eines abgesetzten Sicherheitsrelais, das imHausinneren montiert wird (z.B DoorBird E/A Tur Controller A1081).
EXT, EXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTEXTEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTtextTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTText EXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTText TEXTEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXT TextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTXTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextTEXTEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextTEXTTEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextExtTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextEXTTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextTextXTextXtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Xtext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext YtextYtext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext.Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext Ytext NEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOvOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEXOLOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNEX0LOVOLNLIXYENLOVOLNEX0LOVOLNLIXYENLOVOLNEX0LOVOLNLIXYENLOVOLNEX0LOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOvOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNILXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXYENLOVOLNLIXY

Nur relevant fur Geräte mit Ruftaste(n).

4 PIN (SWITCH) Verwenden Sie das gelbe Kabel, um die Ruftaste mit der IP Video Turlstation zu verbinden.

8

FRONTBLENDE MONTIEREN

Montieren Sie die Frontblende des Gerats an das Montagerückgehause.

1.) Frontblende in das Montagerückgehause drucken.

2.) Frontblende nach offen schieben.

3.) Sicherheitsschrauben einsetzen.

9

INBETRIEBNAHME

Schalten Sie den Strom der zum Montageort führenden Leitungen an. Wenn das Gerät per Steckernetzteil mit Strom versorgt werden soll, stecken Sie das Steckernetzteil des Geräts in eine Wandsteckdose. Wenn das Gerät per PoE mit Strom versorgt werden soll, schalten Sie den PoE-Switch/PoE-Injektor ein, der mit dem Gerät verbunden ist.

Kombinierten Sie die Stromversorgung per Steckernetzteil nicht mit der Stromversorgung per PoE.

Ob das Gerät mit Strom versorgt ist, sehen Sie anhand der Diagnose-LED. Diese leuchtet nach etwa 30 bis 60 Sekunden, nachdem man die Stromversorgung angeschlossen hat. Das Gerät ist betriebsbereit (Bootvorgang, etwa Software updates etc.), sobald diese einen kurzen Diagnose-Ton aus dem integrierten Laufsprecher ausgegeben hat. Dies kann bis zu 5 Minuten dauern. Sollte die Diagnose-LED nicht leuchten, prufen Sieitte die Stromversorgung. Wenn Sie ein Steckernetzteil und nicht PoE verwenden, prufen Sie insbesondere, ob Sie den Pluspol und Minuspol korrekt an das Gerät angeschlossen haben.

10

DOWNLOAD UND INSTALLATION DER APP

Laden Sie sich die App "DoorBird" von Bird Home Automation aus dem Apple App Store bzw. Google Play Store auf Ihr mobiles Endgerät. Die stets aktuelle Version der App Bedienungsanleitung findsen Sie unter www.doorbird.com/de/support

Gehen Sie in der DoorBird App auf „Einstellungen > Gerät hinzufügen" und klichen Sie auf das QR-Code Symbol im Feld „Benutzer". Scannen Sie den Benutzer QR-Code auf dem beiliegenden „Digital Passport".

Falls Sie Probleme beim Hinzufugen des Cerats zur App haben, prufen Sieitte, ob das Gerat online ist (www.doorbird.com/de/checkonline).Sollte das Gerat nicht online sein, prufen Sieitte die Netzwerkverbindung und Stromversorgung des Cerats.

DIAGNOSE-LED

Ob das Gerät mit Strom versorgt ist, sehen Sie anhand der Diagnose-LED. Diese leuchtet nach etwa 30 bis 60 Sekunden, nach dem man die Stromversorgung angeschlossen hat.

DIAGNOSE-TONE

Das Gerät gibt nach etwa 30 bis 60 Sekunden Töne zur Diagnose aus, nachdem man das Gerät mit dem Stromnetz verbunden hat.

BEWEGUNGSSSENSOR

Das Cerät verfügbar über einen integrierten Bewegungssensor mit 4D Technologie. Sie können diesen für zahlreiche Anwendungen nutzen, z.B. um einen Alarm an ein mobiles Endgerät zu senden oder um ein Relais zu schalten, das ein Außenlicht einschaltet.

RFID-LESER

Der eingebaute RFID-Leser kann für verschiedene Anwendungen verwendet werden, z.B. zum Offnen/ Verriegeln von Turen oder Scharf-/Unscharfstellen ihrer Alarmanlage. Der RFID-Leser hat aus Sicherheitsgründen eine sehr geringe Reichweite (0 - 3 cm, 0 - 1.18 in). Sie müssen den kompatiblen RFID Tag (Key fob) davon gehalten.

Sie können den RFID-Leser mit der DoorBird App konfigurieren.

Aus Sicherheitsgründen arbeitet der RFID-Leser nur auf kurzer Distanz.

API

Das Gerät verfügbar über eine gut dokumentierte API für die Integration in Anwendungen Dritter. Weitere Informationen finden Sie unter www.doorbird.com/de/api

DOORBIRD CONNECT

Das Gerät verfügbar über weitere Möglichkeiten, es in Drittanbieteranwendungen zu integrieren. Weitere Informationen finden Sie unter www.doorbird.com/ de/connect

BESCHRIFTUNG EINES NAMESSCHILDS WECHSELN

Nur relevant fur Gerate mit einem oder mehr Ruftasten mit beleuchteten Namensschild.

Cravurservice für ein modernes und sauberes Erscheinungsbild: www.doorbird.com/de/engraving

Bitte befolgen Sie SCHRITT 1, um den Strom abzuschalten. Verwenden Sie einen flachen Schlitzschraubendreher, um die durchsichtigige Abdeckung der Ruftaste zu entfernen. Wir empfehlen die Verwendung von Papier, das keine Feuchtigkeit zieht.

BESCHRIFTUNG DES INFO MODULS WECHSELN

Nur relevant für Geräte mit Info Modul.

Bitte befolgen Sie SCHRITT 1, um den Strom abzuschalten und SCHRITT 2, um die Frontblende des Gerats zu entfernen. Sie konnen dann im innenliegenden Info Modul die Beschriftung wechseln. Wir empfehlen die Verwendung von Papier, das keine Feuchtigkeitzieht.

RUFTASTEN AND DAS MEHRPARTEION MODUL ANSCHLIESSEN

Nur relevant fur Gerate mit 2 und mehr Ruftasten.

Schlieben Sie nur Ruftasten an das Mehrparteien Modul (z.B. Multi Tenant Module MTM18A) an, die von Bird Home Automation zertifiziert sind.

1 = 1. Ruftastenbuchse
18 = 18. Ruftastenbuchse

PFLEGE DER DOORBIRD-PRODUKTE

Pflege und Reinigung

DoorBird Türstationen werden aus hochwertigen Materialien gefertigt und sind für eine lange Lebensdauer ausgelegt. Da Türstationen meistens im ungeschützten Außenbereich montiert werden, sind sie widrigen Witterungsbedingungen und aggressiven Substanzen ausgesetzt, insbesondere an Straßen, in Kustennähe und in Industriebieten.itte beachten Sie davon folgende Hinweise zur Pflege. Wir konnen leider fur Schaden keine Haftung übernehmen, wenn diese Hinweise nicht beachtet werden.

Aggressive Verschmutzungen wie z.B. Vogelkat sollte schnellstens entfernt werden.

Bitte benutzen Sie niemals scheuernde oder schleifende Reinigungsmittel wie Stahlwolle oder Scheuermilch!

Meistens genugt schon warmes Wasser, gegebenenfalls mit etwas Spulmittel, ein weiches Tuch oder Bürste. Kunststoffeile (Kamera oder Namensschilder) dürfen nicht mit einem Metallpflegemittel behandelt werden. Entfernen Sie nach der Pflege alle Reste und Rückstände von Reinigung- oder Schmiermitteln, um Flecken oder Verfärbungen zu vermeiden.

Edelstahl

Für DoorBird Türstationen werden ausschließlich hochwertige deutsche Edelstahle verwendet. Aber auch hochwertiger Edelstahl kann rosten, Denn Edelstahl besteht zu ca. 70% aus Eisen. Die Rostbestandigkeit wird ledigious durch eine Schutzschicht (auch Passivschicht genannt) erzeugt, die sich wie eine Haut über das Eisen legt. Diese Schutzschicht besteht im Wesentlichen aus Chrom und anderen Edelmetallen.

Eisenpartikel, Schleifstaub und Späne, die sich auf Edelstahl ablagern, können zu Korrosion führen (Flugrost). Diese Eisenteile in der Luft sind überall zu finden, aber besonders in Industriebieten, in Kustennähe und an stark befahrenen Straßen.itte entfern den Sie eisenhaltige Ablagerungen umgehend, da sie bei Nichtentfernen ihre Türstation angreifen und zuECHTEM Rost führen. Zur Rostbeseitigung genegt ein einfaches Abwischen des Staubes, darüber hinaus ist ein Pflegemittel zu empfehlen, wie z.B.WD 40, erhältlich u.a. bei Amazon fur unter € 5,00.Einfach dunn auftragen und verreiben. Gleiches gilt, wenn sich an den Gravuren in der Edelstahloberfläche Rost bildet.

Zement- oder Kalkspritzer sollen man so Schnell wie möglich vor ihrer Aushartung vorsichtig mit einem Holzspatel abtragen.

Folgende Reinigungsmittel dürfen nicht verwendet werden, da sie die Korrosionsbestandigkeit verringn: - Chloridhaltige und salzsäurehaltige Produkte

• Bleichmittel (bei versehentlichem Gebrauch gründlich mit Wasser abspulen)
• Silberputzmittel

Nach jeder Reinigung mit klarem Wasser nebelfeucht nachwischen und trockenreiben, um die Bildung von Kalkspuren zu verhindern. Durch Nutzung von entmineralisiertem Wasser{lassen sich Kalkrückstände vermeiden.

Edelstahl PVD beschichtet

PVD beschichtete, verchromte oder vergoldete Oberflächen empfehlen wir mit fettlosendem Spülmittel und klarem Wasser oder mit einem sauberen und staubfrei Nikrofasertuch zu reinigen. Bei Hoch glanz oberflächen ist ein kratzfreies Tuch (z. B. Brillenputztuch, Möbelpoliertuch o. ä.) zu verwenden.

Lackierte Oberflächen

Reinigen Sie Lackoberflächen und Beschriften mit einem mit milder Seitenlösung angefeuchteten, weichen, kratzfreiem Tuch (z. B. Brillenputztuch, Möbelpoliertuch o. ä.). Damit keine Flecken oder Verfährbungen entstehen, sollte das Pflegemittel rückstandslos abgewischt werden. Gehen Sie bei Beschriftenbesonderss behutsam vor, um die Folie oder den Aufdruck nicht zu beschädigen.

TECHNISCHE DATEN

ALLGEMEINES
Stromversorgung	15 V DC (max. 15 W) oder Power over Ethernet (PoE 802.3af Mode-A)
Info Modul*	3.5", beleuchtet
Display Modul*	3.5" LCD (ohne Touchfunktion), beleuchtet, für die Anzeige eines 2-zeiligen Freitagtes und des Namensverzeichnisses (max. 100 Einträge)
Keypad Modul*	16 Tasten, beleuchtet, konfigurierbar per App, z.B. · Individuelle PIN Codes · Individuelle Events (z.B. ein Relay schalten, Push Nachricht, SIP Anruf [Audio/Video], HTTP(s) Notification) · Individuelle Zeitpläne · Es können bis zu 100 PIN Codes verwaltet werden

Anschlüsse	• RJ45, für LAN/PoE • Bistabiles selbsthaltendes Schaltrelais #1, max. 24 V DC/AC, 1 A, z.B. für elektrischen Türoffner • Bi-stabiles selbsthaltendes Schaltrelais #2, max. 24 V DC/AC, 1 A, z.B. für elektrischen Türoffner • Externer Eingang für externen Türoeffnertaster (potenzialfrei) • 15 V DC Eingang (+,-), max. 15 W • Relais können mit dem DoorBird I/O Door Controller erweitert / abgesetzt werden.	Audio Streaming	Zwei-Wege, Vollduplex
		NETZWERK
		Ethernet	RJ45 Buchse, PoE 802.3af Mode-A, 10/100 Base-T
		Unterstützte Protokolle	HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP, ICMP, DHCP, ARP, SIP, DTMF (RTP [RFC-2833], SIP INFO [RFC-2976]), STM
		BEWEGUNGSSSENSOR
		Typ Aktiv
		Erfassungswinkel 54° (H), 70° (V)
Wetterfest	Ja, IP65	1 - 10 m (3,3 - 32,9 ft), je nach Umgebung, konfigurierbar in 1 m (3,3 ft) Schritten.
Zulassungen	IP65, CE, FCC, IC, RoHS, IK08, REACH, IEC/EN 62368, IEC/EN 62471	Reichweite	Wenn ein „Display Modul" an die elektrische Haupteinheit ange-schlossen ist, ist die Reichweite auf 1 m (3,3 ft) eingeschränkt.
Betriebs-bedingungen	-25 bis +55°C / -13 bis 131°F Relative Luftfeuchtigkeit 10 bis 85 % (nicht kondensierend)
Lieferumfang	1x Elektrische Haupteinheit 1x Frontblende* 1x RFID Key fib 1x Schraubendreher 1x Quickstartanleitung mit Digital Passport 1x Installationsanleitung 1x Kleinteile	Technologie	4D. Basiert auf mehreren integrierten Sensoren und Algorithmen, z.B. Funkfrequenzenergie (RFE)
Garantie	Siehe www.doorbird.com/de/warranty	Konfiguration	Per App, z.B. • Reichweite (1 - 10 m / 3,3 - 32,9 ft) • Laufrichtigung (kommend, gehend, beides)
DERZEITICE SYSTEMANforderUNGEN
System-anforderungen	Mobiles Endgerät: Neuestes iOS auf iPhone/iPad, neustes Android auf Smartphone/Tablet	RFID
	Internet: High-Speed Festnetz Breitband Internetanschluss, DSL, Kabel oder Glasfaser, kein Socks-oder Proxyserver
	Netzwerk: Ethernet Netzwerk, mit DHCP
	Kameralinse sollte sich auf mindestens 145 cm (57 in) befinden.itte prüfen Sie vor der Montage die für Sie optimale Installationshöhe.
VIDEO
Kamera	HDTV 720p, dynamisch (VGA - HDTV)	Kompatible Transponder	Es konnen bis zu 100 Tags verwaltet werden
Linse	Highend Ultraweitwinkel hemisphäreische Linse 180° (D), 140° (H), 100° (V), entzerrt, IR-fähig	Konfiguration	Per App, z.B. • Tag (hinzufugen/loschen) • Individuelle Events (z.B. ein Relay schalten, SIP Anruf [Audio/Video], HTTP(s) Notification) • Individuelle Zeitpläne
Nachtsicht	Ja, Lichtsensor, automatischer IR-Cut Filter, 12 IR-LED (850 nm)
AUDIO
Audio Komponenten	Loutsprecher und Mikrofon, Echo- und Rauschunterrückung (AEC, ANR)	RFID Zugänge der letzten 60 Minuten in der App einsebar

INTEGRIERTE FUNKMODULE

RFID 125 KHz

Sensor 24 GHz, kann deaktiviert werden

DRITTANBIETER INTEGRATION (DOORBIRD CONNECT)

PartnerIntegration siehe www.doorbird.com/connect

API siehe www.doorbird.com/api

Gleichzeitige VideoEiner, für Event-basierte und

Streams kontinuierliche Aufzeichnung

OPTIONALES ZUBEHÖR

Separat erhältlich siehe www.doorbird.com/buy

• Nur bei bestimmten Modellen bzw. Konfigurationen beinhaltet Irrtümer und Änderungen vorbehalten.

RECHTliche HINWEISE

Allgemeines

1. DoorBird ist ein registriertes Warenzeichen der Bird Home Automation GmbH.
2. Apple, das Apple Logo, Mac, Mac OS, Macintosh, iPad, MultiTouch, iOS, iPhone und iPod touch sind Warenzeichen von Apple Inc.
3. Google, Android und Google Play sind Warenzeichen von Google, Inc.
4. Die Bluetooth® Wortmarke und Logos sind Warenzeichen von Bluetooth SIG, Inc.
5. Alle anderen Firmen- und Produktnamen konnen Warenzeichen der jeweiligen Firmen sein, mit denen sie in Verbindung gebracht werden.
6. Änderungen an unseren Produkten, die dem technischen Fortschriftdienen, behalten wir uns vor. Die abgebildeten Produkte können im Zuge der ständigen Weiterentwicklung auch optisch von den ausgelieferten Produkten abweichen.
7. Abdrucke oder Übernahme von Texten, Abbildungen und Fotos in beliebigen Medien aus dieser Anleitung - auch aussugsweise - sind nur mit unserer ausdrücklichen schriftlichen Genehmigung gestattet.
8. Die Gestaltung dieser Anleitung unterliegt dem Urheberschutz. Für eventuelle Irrtümer, sowie inhaltliche bzw. Druckfehler (auch bei technischen Daten oder innerhalb von Grafiken und technischen Skizzen) übernehmen wir keine Haftung.
9. Unsere Produkte entsprechen den in Deutschland, der EU und USA geltenden technischen Richtlinien, elektrischen Bestimmungen und Telekommunikationsbestimmungen.
10. Undere Produkte und auch die darin enthaltenen Komponenten (ICs, Software etc.) dürfen ausschließlich für ziville nicht-militärische Zwecke eingesetzt werden.

Datenschutz und Datenischerheit

1. Für maximale Sicherheit verwendet das Gerät dieselben Verschlussungstechnologien wie beim Onlinebanking. Zu ihrer Sicherheit sind auch keine Portweiterleitungen oder DynDNS im Einsatz.
2. Der Standort des Rechenzentrums für den Fernzugriff per App über das Internet ist verbindlich in der EU, wenn der festgestellte Internet IP-Adressen Standort des Geräts in der EU ist. Das Rechenzentrum wird nach strengsten Sicherheitsstandards betrieben.
3. Video-, Audio- und jeder Überwachungsmethode können durch Gesetze geregelt werden, die von Land zu Land variieren. Überprüfen Sie die Gesetze in ihrer Region vor der Installation und Verwendung these Gerätes für Überwachungszwecke.

Wenn es sich bei dem Gerät um eine Tur-, Innenstation oder Kamera handelt:

• In weitere Ländern finden Videobild und Sprache erst dann übertragen werden, wenn ein Besucher geklingelt hat (Datenschutz, konfigurierbar in der App)
• Führn Sie die Montage so durch, dass sich der Erfassungsbereich der Kamera ausschließlich auf den unmittelbaren Eingangsbereich beschrankt.
• Das Gerät verfügbar ggf. über eine integrierte Besucherstorie und Bewegungssensor. Sie können diese Funktionen, wenn erforderlich, aktivieren/deaktivieren.

Erkundigen Sie sich beim Eigentümer und ihrer Hausgemeinschaft, ob Sie diesen Produkt installieren und verwenden)dufen. Bird Home Automation GmbH übernimmt keine Verantwortung fur den Missbrauch oder die Fehlkonfiguration theseis Produkte, auch nicht durch unerwünsches Offnen einer Tur.

Bird Home Automation kann nicht für Schäden haftbar gemacht werden, die durch unsachgemäß bestehende Installationen oder unsachgemäß Installation entstehen.

Weisen Sie bei Erfordernis an geeigneter Stelle und in geeigneter Form auf das Vorhandensein des Gerats hin.

Beachten Sie alle am Installationsort geltenden relevanten landespezifischen gesetzlichen Regelungen für den Einsatz von Überwachungskomponenten und Überwachungskamerais.

Software Updates bzw. Aktualisierungen des Betriebssystems (so genannte „Firmware-Updates") werden im Normalfall automatisch in die Produkte der Bird Home Automation GmbH über das Internet eingespielt, sofern technisch möglich. Mit automatischen Firmware-Updates wird die Software der Produkte auf dem neuesten verfügbaren Stand gehalten, damit sie stets zuverlässig, sicher und leistungsstark arbeiten. Durch Weiterentwicklung konnen Funktionen im Zeitverlauf hinzugeführ, erweitert oder gingefugig geändert werden. Gröbere Änderungen bzw. Einschränkungen bereits vorhandener Funktionen erfolgen im Normalfall nur, sofern Bird Home Automation GmbH dies für erforderlich halt (z.B. aus Datenschutz-, Datensicherheits- oder Stabilitätsgrunden oder um sie auf dem Stand der Technik zu halten). Wenn ein Firmware-Update verfügbar ist, vertieren es die Server der Bird Home Automation GmbH im Normalfall automatisch an alle kompatiblen Produkte, die mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden sind. Diese Prozess erfolgt schrittweise und kann mehrere Wochen dauern. Wenn ein Produkt ein Firmware-Update erhalten, installiert es diesees und startet im Normalfall neu. Installierte Firmware-Updates können nicht ruckgangig gemacht werden. Da es sich bei den Produkten und der Software der Bird Home Automation GmbH nicht um implizit kundenspezifisch entwickelte Produkte handelt, kann ein Kunde ein automatisches Update nicht verwehren, sofern das Produkt mit dem Internet bzw. Server der Bird Home Automation GmbH verbunden ist.

Herausgeber

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Deutschland
Web: www.doorbird.com
Email: [e-mail]

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßiger überprüft und Korrekturen in der{nachsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Allemagne

Web: www.doorbird.com

Email: [e-mail]

Bird Home Automation GmbH

Uhlandstraße 165

10719 Berlin

Alemania

Web: www.doorbird.com

Email: [e-mail]
