Caractéristiques	Détails
Type de produit	Interphone vidéo connecté
Résolution vidéo	HD 720p
Angle de vue	180 degrés
Connectivité	Wi-Fi (2,4 GHz et 5 GHz)
Compatibilité	iOS et Android
Alimentation	Alimentation par câble (12V)
Matériau	Acier inoxydable
Fonctionnalités supplémentaires	Détection de mouvement, vision nocturne, communication audio bidirectionnelle
Installation	Installation murale, nécessite un câblage électrique
Maintenance	Nettoyage régulier de la lentille, mise à jour du firmware
Sécurité	Chiffrement des données, accès sécurisé via application
Garantie	2 ans

FOIRE AUX QUESTIONS - A1061X DoorBird

Comment configurer la caméra DoorBird A1061X pour la première fois ?

Pour configurer la caméra DoorBird A1061X, téléchargez l'application DoorBird sur votre smartphone, créez un compte, puis suivez les instructions à l'écran pour ajouter votre appareil en scannant le code QR sur l'unité.

Pourquoi ma caméra DoorBird A1061X ne se connecte-t-elle pas au Wi-Fi ?

Vérifiez que le mot de passe Wi-Fi est correct et que votre réseau est opérationnel. Assurez-vous également que la caméra est à portée de votre routeur. Si le problème persiste, redémarrez la caméra et votre routeur.

Comment accéder à la vidéo en direct de ma DoorBird A1061X ?

Ouvrez l'application DoorBird sur votre smartphone, connectez-vous à votre compte, puis sélectionnez votre caméra pour accéder à la vidéo en direct.

Que faire si la qualité de l'image de ma DoorBird A1061X est mauvaise ?

Assurez-vous que la caméra est correctement positionnée et qu'il n'y a pas d'obstacles bloquant la lentille. Vérifiez également la connexion Internet et essayez de réduire la résolution dans les paramètres de l'application.

Comment régler les notifications de mouvement sur ma DoorBird A1061X ?

Dans l'application, allez dans les paramètres de votre caméra, sélectionnez 'Notifications' et ajustez les paramètres selon vos préférences pour recevoir des alertes de mouvement.

Est-ce que la DoorBird A1061X fonctionne avec des assistants vocaux ?

Oui, la DoorBird A1061X est compatible avec certains assistants vocaux comme Amazon Alexa et Google Assistant. Assurez-vous de lier votre compte DoorBird à votre assistant vocal via l'application correspondante.

Comment mettre à jour le firmware de ma DoorBird A1061X ?

Les mises à jour du firmware se font automatiquement. Vous pouvez vérifier manuellement les mises à jour dans les paramètres de l'application sous 'Mise à jour du firmware'.

Que faire si ma DoorBird A1061X ne répond pas ?

Essayez de redémarrer la caméra en débranchant l'alimentation pendant quelques secondes, puis rebranchez-la. Si le problème persiste, réinitialisez l'appareil aux paramètres d'usine.

Comment puis-je sécuriser ma DoorBird A1061X contre le piratage ?

Assurez-vous d'utiliser un mot de passe fort pour votre compte DoorBird et changez-le régulièrement. Activez également l'authentification à deux facteurs si disponible.

Ma DoorBird A1061X peut-elle fonctionner à l'extérieur ?

Oui, la DoorBird A1061X est conçue pour une utilisation extérieure et est résistante aux intempéries, mais assurez-vous de l'installer dans un endroit protégé des intempéries extrêmes.

MODE D'EMPLOI A1061X DoorBird

Manuel d'installation

Carillon IP DoorBird

Série A1061x

INSTALLATION MANUAL

Lisez soigneusement ce manuel avant de mettre en marche les divers éléments. Conservez ce manuel pour une éventuelle consultation ultérieure !

Si vous transmettez cet appareil à d'autres personnes dans le futur, transmettez-leur également ce manuel. Vous trouverez la toute dernière version du manuel d'installation à l'adresse www.doorbird.com/support.

Pour simplifier les termes, nous utiliserons le mot « appareil » pour parler du produit « Carillon IP DoorBird » et le mot « appareil mobile » pour parler d'un smartphone ou d'une tablette.

Responsabilité

Ce document a été rédigé minutieusement afin de permettre à nos utilisateurs de bien utiliser notre appareil. Nous vous remercions d'informer Bird Home Automation GmbH d'éventuelles inexactitudes ou omissions. Bird Home Automation GmbH décline toute responsabilité en cas d'inexactitudes techniques ou d'erreurs typographiques, et se réserve le droit de procéder sans préavis à des modifications de ses produits et de ses manuels d'installation. Bird Home Automation GmbH ne donne aucune garantie quant au contenu de ce document, y compris, mais sans s'y limiter, en ce qui concerne les garanties implicites de qualité marchande et d'adéquation à un usage particulier. Bird Home Automation GmbH ne peut être tenue responsable des dommages accessoires et consécutifs en lien avec la mise à disposition, la mise en œuvre ou l'utilisation de ce matériel. L'appareil ne peut être utilisé que pour l'usage auquel il est destiné.

Modifications apportées à l'appareil

Cet appareil doit être installé et utilisé conformément aux instructions figurant dans le manuel d'installation. Ce dispositif ne contient aucun composant nécessitant un entretien par l'utilisateur. Les modifications ou changements non autorisés invalideront toutes les certifications et approbations réglementaires applicables

Symboles utilisés

Danger : indique une situation dangereuse qui, si rien n'est fait pour l'éviter, entraîne la mort ou des blessures graves.

Mise en garde : indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entraîner la mort ou des blessures graves.

Prudence : indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entraîner des lésions légères.

Remarque : indique une situation dangereuse qui, si rien n'est fait pour l'éviter, peut entraîner des dommages matériels.

Important : indique la présence d'informations importantes garantissant le fonctionnement correct du produit.

Indication : indique la présence d'informations utiles en vue de l'utilisation optimale de l'appareil.

Indications de danger

MISE EN GARDE

• L'installation, le montage et les travaux d'entretien des appareils électriques doivent être exclusivement réalisés par un spécialiste agréé. En ne respectant pas cette consigne, vous risquez de vous exposer à de graves dangers pour votre santé ou à un danger de mort par électrocution.
• Appareils avec raccordement 110-240 V : l'appareil ne doit être raccordé qu'à une prise de courant facilement accessible. En cas de danger, débranchez l'adaptateur secteur.
• Pour l'alimentation électrique de l'appareil, utilisez uniquement l'adaptateur secteur original livré avec l'appareil, ou l'un des connecteurs PoE / injecteurs PoE recommandés dans ce manuel.
• En raison de la charge électrostatique, le contact direct avec le circuit imprimé peut entraîner la destruction de l'appareil. Le contact direct avec le circuit imprimé doit donc être évité à tout moment.
• Respectez les normes EN 60065, EN 60950 et EN 62368.
• N'utilisez pas l'appareil si celui-ci présente en apparence des dommages extérieurs, comme par exemple des dommages au boîtier, aux éléments de commande ou aux prises de raccordement, ou s'il présente un dysfonctionnement quelconque. En cas de doute, veuillez faire contrôler l'appareil par un spécialiste agréé.
• N'ouvrez pas l'appareil. car cela annulera votre garantie. Aucune pièce de l'appareil ne nécessite un entretien par l'utilisateur. En cas d'erreurs, veuillez faire contrôler l'appareil par un spécialiste agréé.
• Pour des raisons de sécurité, d'homologation et de licences (CE/FCC/IC etc.), il est interdit de procéder à des transformations et/ou des modifications de l'appareil sans autorisation.

MISE EN GARDE

• Cet appareil n'est pas un jouet ! Ne laissez pas les enfants jouer avec celui-ci. Ne laissez pas traîner le matériel d'emballage, les films et sachets en plastique, les morceaux de polystyrène, etc. car ceux-ci peuvent être dangereux dans les mains d'un enfant.
• Posez les câbles de telle façon qu'ils ne deviennent pas un danger potentiel pour les personnes et les animaux domestiques.
• Il y a de la tension sur certaines pièces de l'appareil. Ne touchez aucune pièce non associée à l'installation, au câblage ou au branchement. Des décharges électriques peuvent en résulter.
• Maintenez les appareils non repris comme résistant aux intempéries à l'abri de l'eau et de tout autre liquide.
• Ne procédez jamais à une installation ni à des branchements lorsque l'alimentation électrique est activée. L'appareil pourrait en résulter endommagé et pourrait provoquer des décharges électriques.
• Avant de mettre sous tension, assurez-vous que les fils ne soient pas croisés et ne présentent pas de court-circuit. Il peut en résulter un incendie ou des décharges électriques.
• Il peut y avoir de la haute tension à l'intérieur de l'appareil. N'ouvrez pas l'appareil. Il peut en résulter des décharges électriques.
• L'appareil n'est pas protégé contre les explosions. Ne l'installez pas et ne l'utilisez pas à proximité de gaz ou de matériaux inflammables. Un incendie ou une explosion pourrait en résulter.
• N'installez pas deux alimentations en parallèle sur une même entrée. L'appareil pourrait en résulter endommagé et un incendie pourrait se déclarer. Veillez bien à ne raccorder qu'une seule alimentation électrique à l'appareil.
• Ne raccordez aucun terminal de l'appareil à une ligne d'alimentation. Il peut en résulter un incendie ou des décharges électriques.
• Assurez-vous que le câble d'alimentation ne soit ni endommagé, ni écrasé. Si le câble est rompu, il peut en résulter un incendie ou une décharge électrique.
• Ne branchez et ne débranchez jamais rien avec les mains mouillées. Cela pourrait provoquer des décharges électriques.
• N'introduisez pas de matériaux métalliques ou inflammables dans l'appareil. Cela pourrait provoquer un incendie, des décharges électriques ou des dysfonctionnements au niveau de l'appareil.
• Il peut y avoir de l'électricité à haute tension sur les câblages existants, comme le câblage du carillon de porte (et bien d'autres). L'appareil

pourrait en résulter endommagé et pourrait envoyer des décharges électriques. Le câblage et l'installation doivent être effectués par un spécialiste agréé.

• Fixez l'appareil au mur ou au plafond et évitez les emplacements où l'appareil risquerait d'être exposé à des vibrations et à des chocs car cela pourrait endommager l'appareil.
• Pour les appareils munis d'une borne de terre, il faut un raccordement effectif à la terre. Dans le cas contraire, il existe des risques d'incendie et de dysfonctionnement de l'appareil.
• Pour les appareils contenant du plastique ou du verre véritable, n'exercez pas de forte pression sur le verre. La rupture de celui-ci peut occasionner des blessures.
• Pour les appareils avec écran LCD, si l'écran LCD est endommagé, n'entrez pas en contact avec les cristaux liquides car cela pourrait occasionner des blessures. Au besoin, rincez-vous la bouche, nettoyez vos yeux ou votre peau à l'eau claire pendant 15 minutes au minimum et consultez votre médecin traitant.
• Ne déposez rien sur l'appareil et ne le recouvrez pas de tissu, de silicone, de colle, ou de tout autre revêtement, etc. Il pourrait en résulter un incendie et un dysfonctionnement de l'appareil.
• N'installez pas l'appareil à l'un des emplacements suivants car il pourrait s'ensuivre un incendie, une décharge électrique ou des dysfonctionnements au niveau de l'appareil :
• Emplacements exposés à la lumière directe du soleil ou à proximité d'appareils de chauffage dont la température varie.
• Emplacements exposés à la poussière, à l'huile, aux produits chimiques, à l'acide sulfurique (source chaude).
• Emplacements soumis à des conditions d'humidité et d'humidité extrêmes, tels que des salles de bains, des caves, des serres, etc.
• Emplacements où la température est très basse, p. ex. une zone réfrigérée ou devant un climatiseur.
• Emplacements exposés à la vapeur et à la fumée (p. ex. à proximité de surfaces chauffantes ou de cuisson).
• Emplacements à proximité immédiate d'appareils émettant du bruit, tels que des gradateurs ou des appareils électriques à ondulateur.
• Emplacements soumis à de fréquentes vibrations ou chocs.
• Pour les appareils avec fonction interphone, assurez-vous d'effectuer un test d'appel avec un faible volume audio sur les deux appareils. Un

MISE EN GARDE

appel soudain ou un autre incident du même type, peut se produire et causer des dommages à votre ouïe.

• Si l'appareil ne fonctionne pas correctement, débranchez l'alimentation.
• Les appareils qui ne sont pas repris comme résistants aux intempéries sont conçus pour un usage intérieur uniquement et ne doivent pas être utilisés à l'extérieur.
• Ne pas pulvériser d'eau à haute pression sur les appareils qui sont repris comme résistant aux intempéries. Des dysfonctionnements au niveau de l'appareil pourraient s'ensuivre.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels suite à une manipulation inappropriée ou au non-respect des instructions de sécurité. Dans ce type de cas, il n'existe aucun recours en garantie ! Nous déclinons toute responsabilité en cas de dommages indirects.

Consignes de sécurité

NOTICE

• L'appareil doit être utilisé conformément aux lois et règlements locaux.
• Stockez l'appareil dans un endroit sec et aéré.
- Évitez d'exposer l'appareil à des chocs ou à une forte pression.
- N'installez pas l'appareil sur des supports, surfaces ou parois instables. Assurez-vous que le matériau utilisé soit suffisamment stable pour supporter le poids de l'appareil.
- Lors de l'installation de l'appareil, utilisez uniquement des outils appropriés. L'utilisation d'une force excessive avec les outils peut endommager l'appareil.
- N'utilisez pas de produits chimiques, d'agents caustiques ou de nettoyants en aérosol.
- Pour le nettoyage, utilisez un chiffon propre et sec.
- Utilisez exclusivement des accessoires conformes aux spécifications techniques de l'appareil. Ceux-ci sont disponibles chez Bird Home Automation GmbH.
- Utilisez exclusivement des pièces de rechange fournies ou recommandées par Bird Home Automation GmbH.

• N'essayez pas de réparer l'appareil vous-même. Pour toute réparation et pour tout entretien, adressez-vous à Bird Home Automation GmbH.
• Tenez l'appareil à une distance minimale d'un 1 mètre (3,3') des appareils de type four à micro-ondes, radio, TV, routeur sans fil et autres appareils sans fil.
• Pour les appareils équipés d'un interphone, d'un haut-parleur ou d'un microphone intégré, ou des appareils avec fonctions de transmission de signaux, installez les fils à plus de 30 cm (12") de distance du câblage AC 100 - 240 V. Un bruit induit par le courant alternatif et/ou un mauvais fonctionnement de l'appareil pourrait en résulter.
• Installez l'appareil dans un endroit accessible en cas d'inspections, de réparations et d'entretiens à venir.
• Si l'appareil est utilisé à proximité d'un téléphone mobile, des perturbations peuvent s'ensuivre.
• En cas de chute, l'appareil peut être endommagé. Manipulez-le avec prudence.
  • L'appareil est hors service en cas de panne de courant.
• Pour les appareils équipés d'un interphone, d'haut-parleur ou d'un microphone intégré, le fonctionnement de l'appareil peut être entravé dans les endroits se trouvant à proximité d'antennes cellulaires ou de radiodiffusion / télévision.
• Pour les appareils à écran LCD, il est important de noter que, bien qu'un écran LCD soit fabriqué avec des techniques de très haute précision, il y aura toujours, inévitablement, une très petite partie de ses éléments visuels qui ne sera pas toujours éclairée, voire même pas éclairée du tout. Ceci n'est pas considéré comme un dysfonctionnement de l'appareil.
• Pour les appareils avec fonction interphone, les bruits ambiants autour de l'appareil peuvent entraver sa bonne communication. Ceci n'est pas considéré comme un dysfonctionnement.
• Pour les appareils requérant un nom d'utilisateur / mot de passe, l'utilisateur est responsable de l'accès à l'appareil au moyen d'un nom d'utilisateur / mot de passe. Veillez à utiliser un mot de passe qu'un tiers ne pourra pas deviner aisément. Nous vous recommandons également de modifier régulièrement votre mot de passe.
• Nous ne serons en aucun cas responsables des dommages causés par des pannes d'alimentation électrique, d'équipement de réseau ou de terminaux, des défaillances dues à des fournisseurs d'accès Internet et de réseaux cellulaires, des pannes telles que des lignes déconnectées et autres pertes de communication, ce qui rendrait impossible la fourniture de ce service et retarderait de quelque manière que ce soit ce service

pour tout autre cause ne relevant pas de notre responsabilité, ou si une erreur ou des données manquantes se produisent pendant la transmission.

Transport

NOTICE Utilisez l'emballage d'origine ou un emballage équivalent pour éviter d'endommager l'appareil.

Garantie

Vous trouverez les informations relatives à la garantie en consultant la page www.doorbird.com/warranty

Informations relatives à l'élimination des déchets, destinées aux utilisateurs d'appareils électriques et électroniques (appareils ménagers domestiques)

Lorsque ce symbole figure sur les produits et/ou les documents qui les accompagnent, cela signifie que les appareils électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Pour que ces produits subissent un traitement, une récupération et un recyclage appropriés, envoyez-les dans les points de pré-collecte désignés, où ils peuvent être déposés gratuitement. Dans certains pays, il est possible de renvoyer les produits au revendeur local en cas d'achat d'un produit équivalent. En éliminant correctement ce produit, vous contribuez à la conservation des ressources vitales et à la prévention des éventuels effets néfastes sur l'environnement et la santé humaine qui pourraient survenir dans le cas contraire. Afin de trouver le point de collect le plus proche, veuillez contacter les autorités locales. Des sanctions peuvent être appliquées en cas d'élimination incorrecte de ces déchets, conformément à la législation nationale.

Informations sur l'élimination des déchets dans les pays ne faisant pas partie de l'Union européenne

Ce symbole n'est reconnu que dans l'Union européenne. Pour vous débarrasser de ce produit, veuillez contacter les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

COMPOSANTS

Contenu

• 1x Apparel
• 1x Bloc d'alimentation (adaptateur secteur) avec quatre adaptateurs spécifiques au pays
  • 1x câble réseau RJ45 (300 cm)
  • 3x vis à tête fraisée Phillips
  • 3x Chevilles

• 3x Connecteurs à sertir
• 1x Manuel d'installation
• 1x Gabarit de perçage
• 1x Guide de démarrage rapide incluant le «Passeport digital»

APPAREIL


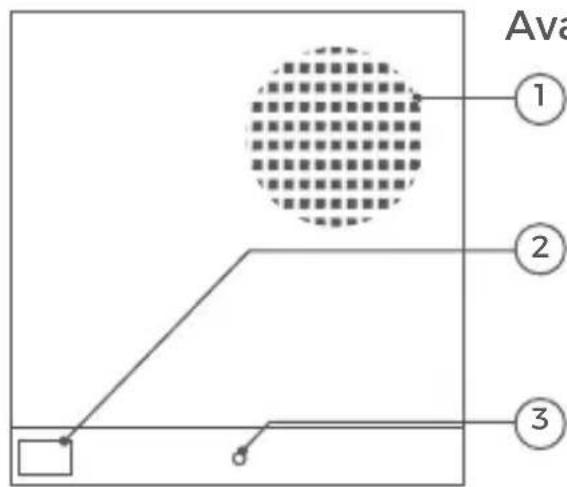

Avant

① Haut-parleur Haut-parleur large bande de grande taille.
② Entrée des câbles Pour amener le câble dans l'appareil, si les câbles sont montés en surface.
③ LED de diagnostic Pour visualiser l'état actuel de l'appareil.

Arr 4 5 6

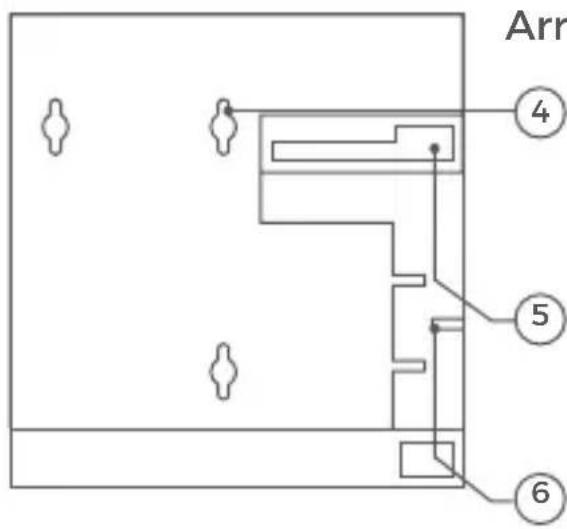

Arrière

4 Points de montage Pour fixer l'appareil sur un mur ou un plafond à l'aide de vis à tête fraisée.
Borne de connexion ⑤ Alimentation électrique (15 V DC - ; 15 V DC +), Bouton d'appel d'étage (STC), Bouton de configuration (SET), LAN/PoE.
6 Serre-câble

VIDÉOS

Avez-vous besoin d'aide pour l'installation ? Regardez nos vidéos d'installation qui se trouvent sur https://www.doorbird.com/support

Chaque étape de l'installation y est clairement documentée.

INSTALLATION

Toutes les étapes ci-dessous doivent être exécutées avec soin par un adulte compétent, en tenant compte de toute mesure de sécurité applicable. Veuillez nous contacter directement ou demander l'avis d'un spécialiste compétent.

Assurez-vous que tous les fils utilisés pour l'installation ne sont pas endommagés sur toute leur longueur et qu'ils sont adaptés à ce type d'utilisation.

Vitesse du réseau et éléments du réseau

Veuillez vous assurer que la vitesse de téléchargement de votre connexion Internet est d'au moins 0,5 Mbps. La qualité de l'expérience utilisateur dépend de la vitesse du réseau, de sa stabilité et de la qualité de ses composants, tels que le routeur Internet, les points d'accès WiFi ou les répéteurs WiFi. Veuillez également vous assurer que les composants de votre réseau n'ont pas plus de deux ans, qu'ils ont été fabriqués par un fabricant renommé et qu'ils sont équipés du dernier firmware.

Si ces conditions ne sont pas remplies, il peut arriver, p. ex., que les performances audio et vidéo soient médiocres ou que les notifications automatiques soient retardées ou n'arrivent pas du tout sur votre smartphone ou tablette.

Internet à haut débit (réseau fixe) : DSL, câble ou réseau fibre optique.

Réseau : réseau Ethernet, avec DHCP.

1. ETAPE : COUPER LE COURANT

Coupez l'alimentation de tous les fils menant au lieu de montage, c'est-à-dire ceux du carillon de porte, de l'ouvre-porte électrique, du bloc d'alimentation, de l'interrupteur PoE/injecteur PoE, etc.

2. ETAPE : DÉMONTAGE DU CARILLON DE PORTE EXISTANT

S'il y a déjà un carillon de porte au mur, n'hésitez pas à le retirer.

3. ETAPE : DÉTERMINER LE LIEU DE MONTAGE

L'appareil est conçu pour être utilisé uniquement à l'intérieur.

Appuyez le gabarit de perçage de l'appareil contre le mur ou le plafond à l'endroit souhaité et marquez les trous de perçage avec un crayon. Retirez ensuite le gabarit de perçage. Assurez-vous qu'aucun câble ne se trouve dans le mur ou le plafond derrière les trous de perçage.

4. ETAPE : CHEVILLES ET VIS

Si le mur de la maison n'est pas en bois, vous devez percer des trous de chevilles de 5 mm de diamètre dans le mur selon le gabarit de perçage, puis placer les chevilles fournies dans les forages.

Si vous devez percer des trous dans un mur, insérer des vis dans un mur ou relever un mur, assurez-vous qu'aucun câble ou réseau (gaz, eau, etc.) ne se trouve dans le mur.

Si le mur de la maison est en bois, les chevilles ne sont normalement pas nécessaires. Il existe des chevilles spéciales pour le montage de l'appareil sur un mur isolant, par exemple les chevilles isolantes Fischer.

Veuillez vérifier auprès du fabricant de votre matériau isolant quelles che- villes il recommande. Utilisez les vis à tête fraisée Phillips fournies pour le positionner dans les chevilles ou sur le mur, de sorte que les vis à tête fraisée dépassent de quelques millimètres du mur.

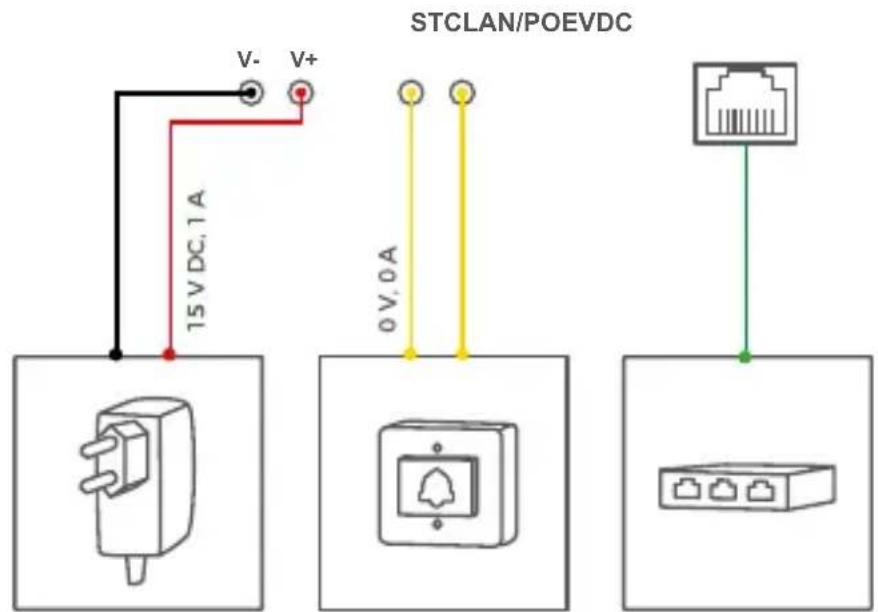

5. ETAPE : PRÉPARATION DE L'ALIMENTATION ÉLECTRIQUE

L'appareil peut être alimenté par deux simples fils à sonnette soit par le bloc d'alimentation (adaptateur secteur)

fourni avec l'appareil, soit par PoE (Power over Ethernet) à l'aide d'un câble réseau. L'appareil peut également être alimenté par un bloc d'alimentation sur rail DIN que vous pouvez obtenir directement auprès de nous. L'appareil ne fonctionne pas sur batterie.

Option 1 : Alimentation électrique à l'aide du bloc d'alimentation (adaptateur secteur)

Deux fils isolés sont nécessaires pour alimenter l'appareil en le reliant au bloc d'alimentation (adaptateur secteur) fourni avec celui-ci. Ces fils sont normalement déjà là et sont librement accessibles une fois le carillon de porte précédent retiré. Vous pouvez également brancher l'alimentation électrique sans fils supplémentaires au carillon de porte, l'alimentation électrique a un câble de 300 cm de long avec deux fils isolés. Si vous avez besoin d'un câble plus

long, connectez les fils de l'alimentation électrique à l'aide des connecteurs à sertir fournis avec les deux fils que vous souhaitez utiliser pour l'alimentation électrique.

Ne branchez pas encore le bloc d'alimentation dans la prise murale. N'utilisez que le bloc d'alimentation fourni avec l'appareil ou un bloc d'alimentation pour rail DIN que vous pouvez obtenir séparément auprès de nous, car il est spécialement stabilisé électriquement et est équipé d'un dispositif intégré de réduction des interférences audio. D'autres blocs d'alimentation peuvent détruire l'appareil ou causer une mauvaise qualité de transmission. La garantie expire automatiquement si vous utilisez un autre bloc d'alimentation. Le bloc d'alimentation est branché dans une prise murale à l'intérieur de votre maison, généralement à l'endroit où les deux fils de votre ancien carillon de porte sortent du mur à l'intérieur de la maison.

Option 2 : Alimentation électrique via le PoE (comme alternative)

Pour alimenter l'appareil via un commutateur PoE (par exemple D-Link DGS-1008P) ou un injecteur PoE (par exemple le DoorBird Gigabit PoE Injector) conformément à la norme PoE IEEE 802.3af Mode A, il faut utiliser les quatre fils portant les numéros 1, 2, 3 et 6 d'un câble Cat.5 ou mieux. Un câble Cat.5 ou mieux doit être utilisé car les signaux du réseau ne peuvent être transmis que sur des câbles complètement isolés, blindés et torsadés. Si vous utilisez le PoE comme source d'alimentation, l'interface WiFi de l'appareil est automatiquement inactive, et les quatre fils pour le PoE forment alors simultanément la liaison de données. L'appareil ne démarrera pas si votre commutateur PoE ou votre injecteur PoE ne prend pas en charge la norme PoE IEEE 802.3af Mode A (voir Diagnostic-LED et Diagnostic-Sons).

1. Déconnectez le commutateur PoE ou l'injecteur PoE du réseau électrique.
2. Placez le câble réseau sur le lieu d'installation de l'appareil.

Ne combinez pas l'alimentation électrique provenant du bloc d'alimentation (adaptateur secteur) avec l'alimentation électrique via PoE. Vous pouvez trouver de plus amples informations sur le PoE ici : http://www.doorbird.com/poe

6. ETAPE : AUTRES CONNEXIONS (FACULTATIF)

Si vous le souhaitez, vous pouvez connecter des fils supplémentaires au lieu d'installation de l'appareil. Les fils ou les options de connexion mentionnés dans cette section sont facultatifs.

Connexion de l'unité à un réseau

Vous pouvez connecter l'appareil à votre réseau existant via le WiFi,

ou bien utiliser un câble réseau (Ethernet). Pour des raisons de stabilité du réseau, nous recommandons principalement l'utilisation d'un câble réseau, car le WiFi est sensible aux interférences (portée, murs de la maison faisant office de blindage, fiabilité des performances, réseaux WiFi de tiers, émetteurs sans fil provoquant des interférences dans la zone, etc.)

L'appareil peut être alimenté par PoE ou à l'aide du bloc d'alimentation fourni. Si vous utilisez le PoE comme source d'alimentation, l'interface WiFi de l'appareil reste inactive.

Utilisez uniquement un câble réseau avec une prise RJ45 qui répond à la norme Cat.5 ou à une meilleure norme.

Branchez le câble réseau à votre commutateur PoE ou l'injecteur PoE qui est connecté à votre routeur Internet. Connectez-le ensuite à l'appareil.

Bouton d'appel standard à l'étage

Vous pouvez connecter un bouton standard à l'appareil pour réaliser un appel d'étage séparé. Un bouton d'appel d'étage est généralement utilisé si vous avez plus d'une porte, par exemple une porte de rue et une porte d'appartement. Veillez à ne pas ajouter de tension sur ce circuit.

Veillez à utiliser quatre fils isolés, blindés et torsadés d'un câble réseau conforme à la norme Cat.5 ou supérieure.

Seuls quatre fils du câble réseau seront utilisés.

6 (R-) 3 (R+) 2 (T-) 1 (T+)

Deux fils isolés.

Veuillez vous assurer de ne pas ajouter de tension sur ces ports. Une tension supplémentaire pourrait détruire l'appareil immédiatement.

7. ETAPE : PRÉPARATION DES FILS

Retirez environ 5 mm de matériau isolant à l'extrémité des fils que vous souhaitez connecter à l'appareil (alimentation électrique, bouton d'appel étage).

8. ETAPE : CONNEXION DES FILS

Il est possible de connecter les câbles et les fils à l'appareil de manière pratique et sûre via une borne de connexion située à l'arrière de l'appareil. Les contacts individuels de la borne de connexion sont étiquetés sur le boîtier. Vous pouvez maintenant raccorder tous les câbles et fils nécessaires à l'appareil à l'aide de la borne de connexion. Veuillez retirer tous les câbles et fils de la borne de connexion dont vous n'avez pas besoin. Enlevez environ 5 mm de matériau isolant à l'extrémité des fils que vous souhaitez connecter à la borne de connexion à vis de l'appareil.

15 V DC -	Alimentation électrique 15 V DC, pôle négatif (-)NOTICE N'alimentez pas l'appareil simultanément par l'intermédiaire du bloc d'alimentation (adaptateur secteur) et de l'alimentation électrique via PoE.
15 V DC +	Alimentation électrique 15 V DC, pôle positif (+)NOTICE N'alimentez pas l'appareil simultanément par l'intermédiaire du bloc d'alimentation (adaptateur secteur) et de l'alimentation électrique via PoE.
STC	Bouton d'appel d'étage, 0 V DC/V AC, 0 A
LAN/POE	Câble réseau Ethernet avec prise RJ45, supporte le PoENOTICE N'alimentez pas l'appareil simultanément par l'intermédiaire du bloc d'alimentation (adaptateur secteur) et de l'alimentation électrique via PoE.

Veuillez faire attention à la connexion des câbles et des fils. Un NOTICE mauvais branchement des câbles et des fils peut détruire l'appareil.

9. ETAPE : ASSEMBLAGE FINAL

Montez l'appareil sur les vis à tête fraisée Phillips que vous avez déjà positionnées aux étapes 3 et 4.

10. ETAPE : ACTIVATION DE L'APPAREIL

Rétablissez l'alimentation électrique menant au lieu de montage. Si vous utilisez le PoE, veillez à mettre sous tension l'interrupteur PoE ou l'injecteur PoE auquel vous avez connecté l'appareil.

N'alimentez pas l'appareil simultanément via l'alimentation électrique du bloc d'alimentation (adaptateur secteur) et l'alimentation électrique via PoE.

Vous pouvez voir si l'appareil est alimenté en vérifiant la diagnostic-LED, qui s'allume environ 30 à 60 secondes après la mise sous tension. L'appareil est prêt à fonctionner (processus de démarrage, éventuelles mises à jour logicielles, etc.) dès qu'il a émis un court son de diagnostic à partir du haut-parleur intégré. Cela peut durer jusqu'à 5 minutes. Si vous n'entendez pas de son, veuillez vérifier l'alimentation électrique. Veuillez également vérifier si vous avez utilisé une alimentation par prise murale et non par PoE et si vous avez correctement connecté le pôle positif et le pôle négatif à l'appareil.

11. ETAPE : TELECHARGEMENT ET INSTALLATION DE L'APPLICATION

Téléchargez l'application «DoorBird» de Bird Home Automation sur votre appareil mobile depuis l'App Store d'Apple ou le Play Store de Google. Vous pouvez toujours trouver la version la plus récente du manuel de l'application sur www.doorbird.com/support.

Si vous utilisez le WiFi pour connecter l'appareil à votre routeur Internet, allez d'abord sur l'application «DoorBird» sous «Paramètres → Paramètres WiFi» et suivez les instructions.

Si vous avez terminé l'installation du WiFi ou si vous avez connecté l'appareil à votre routeur Internet au moyen d'un câble réseau, allez dans l'application DoorBird sous «Paramètres → Administration» et connectez-vous à l'interphone avec lequel vous souhaitez coupler l'appareil. Pour ajouter l'appareil à cet endroit, allez sous «Périphériques → Paramètres → Ajouter».

Si vous avez des problèmes pour ajouter le périphérique à l'application, veuillez vérifier que le périphérique soit en ligne ( www.doorbird.com/checkonline ). Si l'appareil n'est pas en ligne, veuillez vérifier à nouveau la connexion WiFi ou le câble réseau.

LED DE DIAGNOSTIC

Vous pouvez voir si l'appareil est alimenté en vérifiant la LED de diagnostic, qui s'allume environ 30 à 60 secondes après la mise sous tension.

La LED de diagnostic s'éteint automatiquement après 5 minutes environ.

SONS DE DIAGNOSTIC

Après environ une à cinq minutes, l'appareil émet de brefs sons de diagnostic après avoir été connecté au réseau électrique.

CARACTÉRISTIQUES TECHNIQUES

Dimensions	125 x 119 x 26 mm (H x L x P)4,92 x 4,68 x 1,02 in (H x L x P)
Alimentation électrique	15 V DC ou Power over Ethernet(PoE 802.3af Mode -A)
Conditions de service	0 °C à + 55 °C / 32 °F à 131 °Fhumidité relative 10 % à 85 %(sans condensation)
Connexion	1 x RJ45 (10/100 Base-T),4 x Vis
Haut-parleur 102 dB
WiFi 2,4 GHz, 802.11 b/g/n, antenne interne
PoE IEEE 802.3 af/at
Boîtier Polycarbonate, résistant aux UV
Système requise	Appareil mobile : Dernière version IOS pour iPhone/iPad, dernière version Android pour Smartphone/TabletteInternet : connexion Internet haut débit fixe haute vitesse à large bande, DSL, câble ou fibre, pas de socks ou de serveur proxyRéseau: 802.11 b / g / n 2,4 GHzou Réseau Ethernet avec DHCPCompatible avec tous les interphones vidéo DoorBird.

Contenu de la livraison

1 x Carillon IP

1 x Câble réseau

1 x Adaptateur secteur (110 - 240 V AC sur

15 V DC) avec 4 adaptateurs pays

1 x Petites pièces

1 x Manuel d'installation

1. DoorBird est une marque déposée de Bird Home Automation GmbH.
2. Apple, le logo Apple, Mac, Mac OS, Macintosh, iPad, Multi-Touch, iOS, iPhone et iPod touch sont des marques commerciales d'Apple Inc.
3. Google, Android et Google Play sont des marques commerciales de Google, Inc.
4. La marque verbale et les logos Bluetooth® sont des marques commerciales de Bluetooth SIG, Inc.
5. Tous les autres noms d'entreprises et de produits peuvent être des marques commerciales de leurs détenteurs respectifs, avec lesquels elles ont été associées.
6. Nous nous réservons le droit d'apporter des modifications à nos produits lorsque celles-ci participent au progrès technique. Dans le sillage des évolutions techniques permanentes, les produits représentés peuvent également différer visuellement des produits livrés.
7. Toutes les reproductions et tous les transferts de textes, d'illustrations et de photos issus de ce mode d'emploi, sur tout type de support, en tout ou en partie, sont exclusivement autorisés moyennant notre consentement exprès écrit.

8. La création de ce manuel d'installation est protégée par les droits d'auteur. Nous déclinons toute responsabilité pour d'éventuelles erreurs, aussi bien de contenu que de typographie (également dans les données techniques ou au sein des graphiques et schémas techniques).

9. Nos produits sont conformes aux directives techniques, aux prescriptions en matière électrique et de télécommunications en vigueur en Allemagne, dans l'Union européenne et aux États-Unis.

10. Nos produits ainsi que les composants qu'ils contiennent (circuits intégrés, logiciels, etc.) ne peuvent être utilisés qu'à des fins civiles et non militaires.

Protection et sécurité des données

1. Pour une sécurité maximale, l'appareil utilise les mêmes techniques de cryptage que la banque en ligne. Pour votre sécurité, nous ne faisons pas appel aux redirections de ports ni au service DynDNS
2. L'emplacement du centre de données pour l'accès à distance via internet au moyen d'une application se trouve obligatoirement sur le territoire de l'Union européenne si l'adresse IP déterminée de l'appareil se trouve dans l'Union européenne. Le centre de données est exploité conformément aux normes de sécurité les plus strictes.
3. Les méthodes de surveillance vidéo, audio et autres peuvent être réglementées par des lois qui varient d'un pays à l'autre. Vérifiez les lois en vigueur dans votre région avant d'installer et d'utiliser cet appareil de surveillance.

Quand il s'agit d'un appareil du type interphone vidéo, moniteur intérieur ou caméra :

- Dans de nombreux pays, les images vidéo et la voix ne peuvent être transférées que lorsqu'un visiteur a sonné à la porte (protection

des données, configuration possible dans l'application)

• Exécutez le montage de sorte que le champ de détection de la caméra se limite exclusivement à la zone d'entrée directe.
• L'appareil dispose, le cas échéant, d'un historique intégré des visites et d'un capteur de mouvements. Si nécessaire, vous pouvez activer et désactiver ces fonctions.

Si nécessaire, signalez la présence de l'appareil à l'endroit adéquat et de la manière adéquate.

Veuillez respecter les dispositions légales spécifiques à chaque pays conceernant l'utilisation des composants et caméras de surveillance applicables sur le site d'installation. Veuillez vérifier auprès du propriétaire et de votre Syndic si vous êtes autorisé à installer et utiliser ce produit. Bird Home Automation GmbH décline toute responsabilité en cas de mauvaise utilisation ou de mauvaise configuration de ce produit, y compris dans le cas de l'ouverture non autorisée d'une porte.

Bird Home Automation ne peut être tenu responsable des dommages causés par une ancienne et mauvaise installation ou une installation incorrecte.

Les mises à jour du logiciel ou du système d'exploitation (appelées „mises à jour du firmware“) sont normalement installées automatiquement sur les produits de Bird Home Automation GmbH via internet, si cela est techniquement possible. Les mises à jour automatiques du firmware maintiennent les logiciels des produits actualisés afin que ceux-ci fonctionnent toujours de manière fiable, sûre et efficace. Grâce aux améliorations continues, des fonctions peuvent être ajoutées, étendues ou légèrement modifiées au fil du temps. Des modifications ou limitations importantes des fonctions existantes ne se produisent normalement que lorsque Bird Home Automation GmbH le juge nécessaire (par ex. en raison de la protection des données, de la sécurité, de la stabilité des données ou encore, afin de tenir celles-ci à jour). Lorsqu'une mise à jour du firmware est disponible, les serveurs de Bird Home Automation GmbH la distribuent en général automatiquement à tous les produits compatibles connectés à internet ou aux serveurs de Bird Home Automation GmbH. Ce processus est graduel et peut prendre plusieurs semaines. Dès qu'un produit reçoit une mise à jour du firmware, le système s'installe et redémarre généralement par lui-même. Les mises à jour du firmware installées ne peuvent pas être annulées. Etant donné que les produits et logiciels de Bird Home Automation GmbH ne sont pas explicitement des produits réservés au client, celui-ci ne peut pas refuser une mise à jour automatique si le produit est connecté à internet ou au serveur de Bird Home Automation GmbH.

Éditeur

Il est possible que la présente notice contienne des erreurs typographiques ou des erreurs d'impression. Les informations contenues dans cette notice sont contrôlées régulièrement et les corrections sont publiées dans la prochaine édition. Nous déclinons toute responsabilité en cas d'erreurs techniques ou d'impression et par rapport à leurs conséquences.
