TWBI 3815 FULL - Lave-vaisselle THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle intégrable
Marque	Thomson
Modèle	TWBI 3815 FULL
Capacité	15 couverts
Classe énergétique	A+++
Consommation annuelle d'énergie	241 kWh/an
Consommation annuelle d'eau	2800 litres/an
Niveau sonore	38 dB(A)
Dimensions (H x L x P)	815 x 598 x 550 mm
Pression d'eau	0,04 - 1 MPa
Alimentation électrique	220-240 V ~ 50 Hz, 1760-2100 W
Programmes de lavage	Auto, Hygiène, Normal, Eco, Verre, 90 minutes, Fête, Auto-nettoyant
Fonctions supplémentaires	Départ différé (1-24h), Séchage supplémentaire, Nettoyage supplémentaire, Express, Économie d'énergie, Sélection des bras de lavage
Type de détergent	Poudre, liquide ou tablettes 3 en 1
Adoucisseur d'eau	Oui, réglable de H1 à H6
Sécurité	Système anti-débordement, protection des enfants (verrouillage porte)
Entretien	Nettoyage des filtres, bras de lavage et porte
Installation	Intégrable, réglage en hauteur des pieds jusqu'à 50 mm
Accessoires fournis	Bande de condensation, entonnoir pour sel, supports de fixation
Réparabilité	Pièces détachées disponibles via service après-vente

FOIRE AUX QUESTIONS - TWBI 3815 FULL THOMSON

Quels détergents puis-je utiliser dans le lave-vaisselle Thomson TWBI 3815 FULL ?

Utilisez exclusivement du détergent conçu pour lave-vaisselle (poudre, liquide ou tablettes 3 en 1). Ne pas utiliser de détergent manuel car cela créerait de la mousse excessive.

Comment régler la dureté de l'eau sur ce modèle ?

Allumez l'appareil, maintenez la touche Programme jusqu'à voir "H3" (réglage usine). Appuyez plusieurs fois sur Programme pour choisir entre H1 et H6 selon votre dureté d'eau. Le réglage s'enregistre automatiquement après 5 secondes.

Que faire si le voyant 'Rajouter du sel' reste allumé après avoir rempli le réservoir ?

C'est normal. Le voyant sel peut rester allumé quelques cycles le temps que le sel se dissolve. Vous pouvez aussi lancer un programme court sans vaisselle pour accélérer le processus.

Puis-je ouvrir la porte pendant un cycle de lavage ?

Il est déconseillé d'ouvrir la porte pendant le fonctionnement, car de la vapeur brûlante pourrait s'échapper et provoquer des brûlures. Attendez la fin du cycle ou ouvrez prudemment en vous écartant.

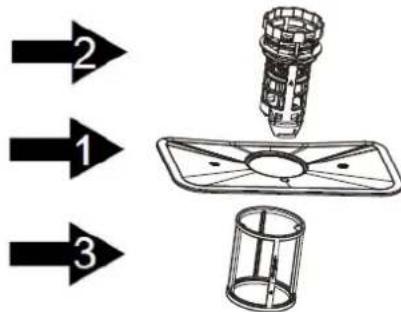

Comment nettoyer les filtres du lave-vaisselle ?

Éteignez et débranchez l'appareil. Tournez l'unité de filtration dans le sens antihoraire pour la retirer. Séparez les trois filtres (principal, central, micro), rincez-les à l'eau courante avec une brosse souple et remontez en tournant dans le sens horaire.

Que signifie le code d'erreur E1 ?

Le code E1 indique un problème d'arrivée d'eau (trop long temps de remplissage). Vérifiez que le robinet est ouvert, que le tuyau n'est pas plié et que la pression d'eau est suffisante.

Comment ajuster la quantité de liquide de rinçage ?

Mettez l'appareil sous tension, dans les 60 secondes appuyez et maintenez Programme puis appuyez sur Retard. L'écran affiche d3. Appuyez plusieurs fois sur Programme pour choisir de d1 (1,2 ml) à d5 (6,0 ml). La confirmation est automatique après 5 secondes.

Quelle est la capacité maximale de couverts ?

Ce lave-vaisselle peut laver jusqu'à 15 couverts standards. Référez-vous au plan de chargement dans la notice pour optimiser l'espace.

Comment installer la porte décorative du meuble ?

Utilisez le gabarit fourni pour percer la porte du meuble. Fixez les supports à la porte décorative, puis retirez les quatre vis de la porte du lave-vaisselle. Vissez la porte décorative avec les longues vis fournies. Réglez ensuite la tension des ressorts à l'aide d'une clé.

Que faire en cas de fuite d'eau ?

Coupez immédiatement l'arrivée d'eau. Vérifiez tous les raccords de tuyaux et resserrez si nécessaire. Si la fuite persiste, contactez un plombier qualifié ou le service après-vente.

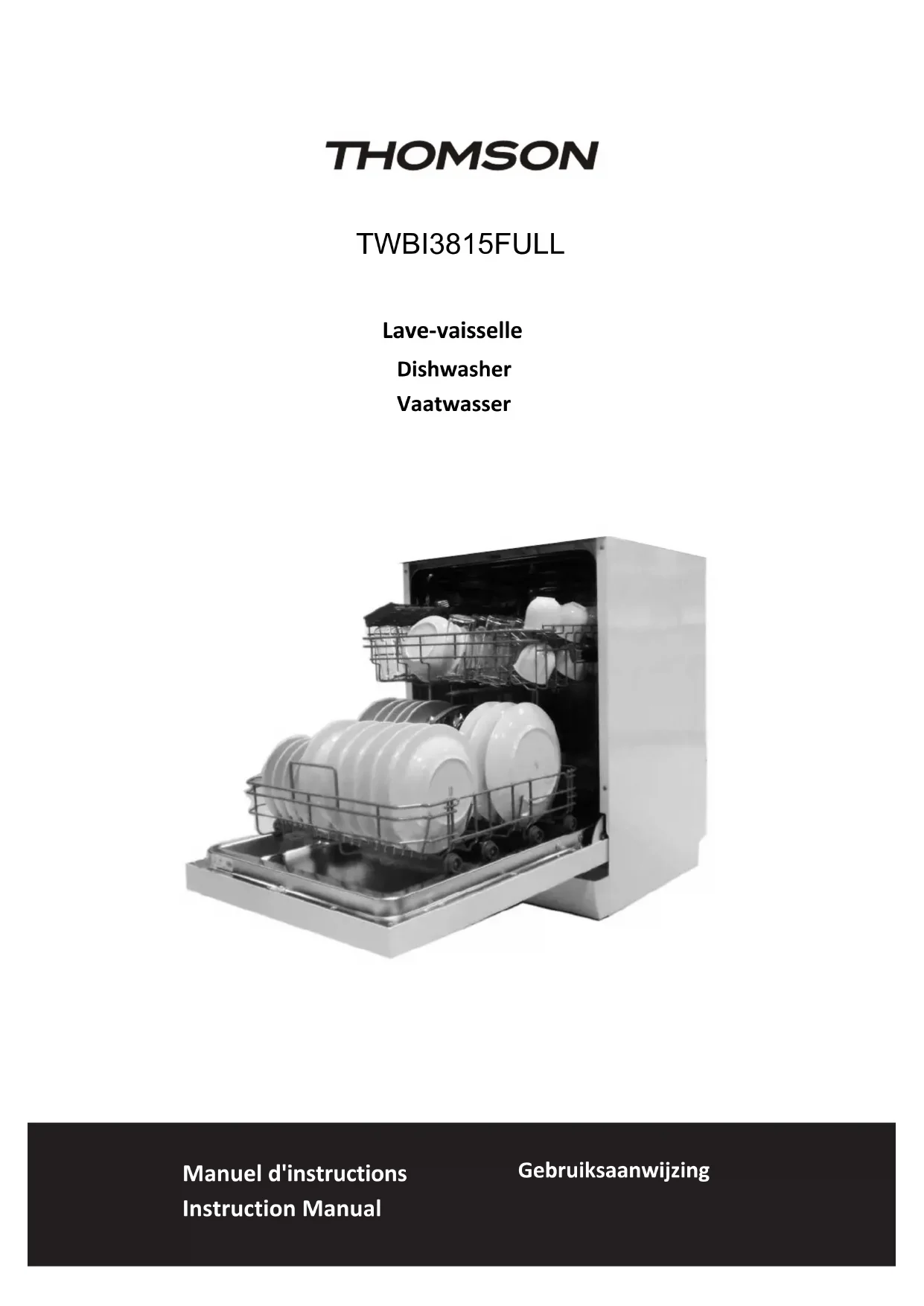

MODE D'EMPLOI TWBI 3815 FULL THOMSON

Manuel d'instructions

Instruction Manual

Gebruiksaanwijzing

TABLE DES MATIÈRES

AVERTISSEMENTS 2

CONSIGNES DE SECURITE IMPORTANTES 6

DESCRIPTION 6

AVANT D'INSTALLER VOTRE LAVE-VAISSELLE 8

INSTRUCTIONS D'INSTALLATION 8

UTILISATION 14

Recommandations et avertissements généraux 14

Chargement des paniers 15

Utiliser un adoucisseur d'eau 18

Utiliser les distributeurs de liquide de rinçage et de détergent 19

Programmes de lavage 21

Démarrer le lave-vaisselle 22

NETTOYAGE ET ENTRETIEN 24

Nettoyage des filtres 25

Nettoyer la porte 25

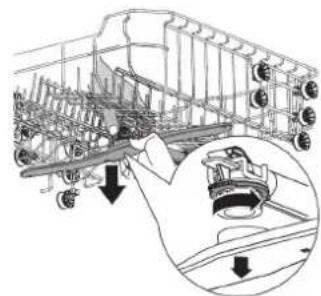

Nettoyer les bras de lavage 25

Précautions contre le gel 26

DÉPANNAGE 26

FICHE PRODUIT 29

MISE AU REBUT 31

MERCI DE BIEN VOULOIR LIRE LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT AVANT L'UTILISATION DE L'APPAREIL ET DE LES CONSERVER POUR CONSULTATION ULTÉRIEURE.

AVERTISSEMENTS

Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels ;
• les fermes ;
• l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ;
• les environnements de type chambre d'hôtes.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants sans surveillance.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

En ce qui concerne les informations détaillées sur la méthode et la fréquence du nettoyage, référez-vous à la section "NETTOYAGE ET ENTRETIEN" en pages 24-25.

Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait présenter un danger de basculement.

MISE EN GARDE : Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.

Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés ; il convient de ne pas réutiliser les ensembles de raccordement usagés.

Les informations sur la façon de charger le lave-vaisselle sont définies en pages 15-17 dans la section "CHARGEMENT DES PANIERS".

En ce qui concerne les informations détaillées sur la méthode d'installation et comment l'appareil doit être fixé sur son support, référez-vous à la section "INSTALLATION" en pages 8-11. Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.

La pression minimale admissible pour l'arrivée d'eau est de 0,04 MPa.

La pression maximale admissible pour l'arrivée d'eau est de 1 MPa.

La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil.

Le nombre maximal de couverts à laver par ce lave-vaisselle est de 15 couverts.

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Le lave-vaisselle ne doit être utilisé que pour laver de la vaisselle et des ustensiles de cuisson domestiques.
• Ne débranchez jamais l'appareil de la prise secteur en tirant sur son cordon d'alimentation, saisissez toujours la fiche.
• Ne touchez jamais le lave-vaisselle si vous êtes pieds nus ou si vos mains ou vos pieds sont mouillés.
• N'ouvrez jamais la porte pendant un programme de lavage, car de l'eau et de la vapeur brûlantes pourraient être éjectées.
• Quand vous mettez au rebut un appareil usagé pourvu d'une porte avec verrou/loquet, veillez à ce que ce dernier soit désactivé pour éviter qu'un enfant ne s'y retrouve enfermé en jouant.
• Ne laissez pas les enfants grimper sur la porte du lave-vaisselle et ne placez jamais d'objet lourd sur la porte quand elle est ouverte, car cela pourrait déséquilibrer l'appareil.

DESCRIPTION

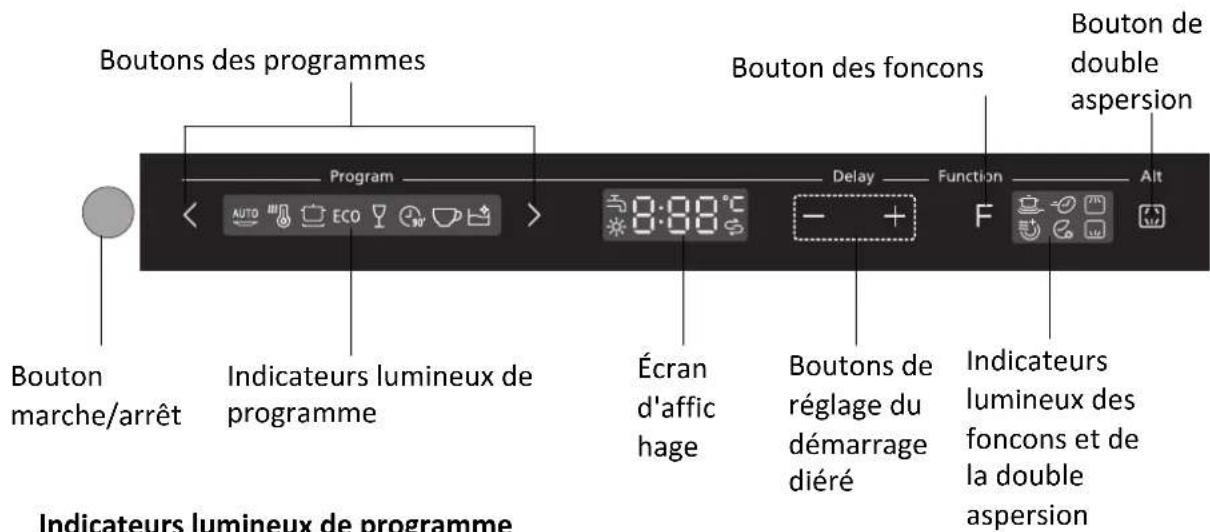

Panneau de contrôle

AUTO Auto	Pour le lavage d'une vaisselle légèrement sale, normale ou très sale, avec ou sans résidus d'aliments séchés.
Hygiène	En sérieconnant cee foncon, la température de l'eau est augmentée jusqu'à 70° C pour la désinfécon à haute température.
Normal	Pour la vaisselle raisonnablement sale, par exemple, marmites, assiees, verres et poêles légèrement sales.
ECO	Ce programme standard convient au lavage d'une vaisselle normalement sale. Il est le programme le plus ecace pour ce type de vaisselle en termes de consommaon d'eau et d'énergie.
Verre	Pour une vaisselle peu sale et les verres.
90' 90 minutes	Pour une vaisselle normalement sale nécessitant un lavage rapide
Fête	Pour les verres, le cristal et la porcelainne ne légèrement sales.
Auto- neoyage	Ce programme ore un neoyage ecace du lave-vaisselle lui-même.

Écran d'affichage

• Indicateurs lumineux de statuts

※	Liquide de rinçage Si cet indicateur s'allume, cela signie que la quanté de liquide de rinçage utilisé dans le lave-vaisselle est faible et qu'il faut en ajouter.
♂	Sel Si cet indicateur s'allume, cela signie que la quanté de sel utilisé dans le lave-vaisselle est faible et qu'il faut en ajouter.
♀♀	Robinet d'eau Si cet indicateur s'allume, cela signie que le robinet d'eau est fermé.

Pour afficher la durée restante, l'heure du démarrage différé, la dureté de l'eau et les codes d'erreur

Indicateurs lumineux des fonctions

	Neoyage supplémentairePour laver de la vaiselle très sale etDICILE à laver. (cee foncon peut également être utilisée avec les programmes Hygiène, Normal, ECO, Verre et 90 min.)
	Séchage supplémentairePour sécher complètement la vaiselle. (cee foncon peut également être utilisée avec les programmes Hygiène, Normal, ECO, Verre et 90 min.)
	ExpressPour réduire la durée du programme.
	Economie d'énergieLorsque vous avez moins d'assiees à laver, vous pouvez désirer cee foncon économique. (cee foncon peut également être utilisée avec les programmes Normal, ECO, Verre et 90 min.)

Indicateurs lumineux des deux bras d'aspersion

Supérieur Lorsque vous séléconnez Supérieur, seul l'embout d'aspersion supérieur est acné. L'embout d'aspersion inférieur ne fonconnera pas.

Inférieur Lorsque vous séléconnez Inférieur, seul l'embout d'aspersion supérieur est acné. L'embout d'aspersion supérieur ne fonconnera pas.

AVANT D'INSTALLER VOTRE LAVE-VAISSELLE

Avant de brancher votre lave-vaisselle sur une prise électrique, vérifiez que la tension indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur de votre logement.

Cet appareil doit être mis à la terre. Le fabricant n'est pas responsable des dommages qui se produisent à cause de l'utilisation de l'appareil sans mise à la terre.

AVERTISSEMENT : Coupez l'alimentation électrique avant d'installer votre lave-vaisselle.

INSTRUCTIONS D'INSTALLATION

Ce lave-vaisselle peut être installé n'importe où dans votre cuisine à partir du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'arrivée et de sortie d'eau.

Pour des raisons de sécurité, ne branchez pas cet appareil sur une rallonge électrique.

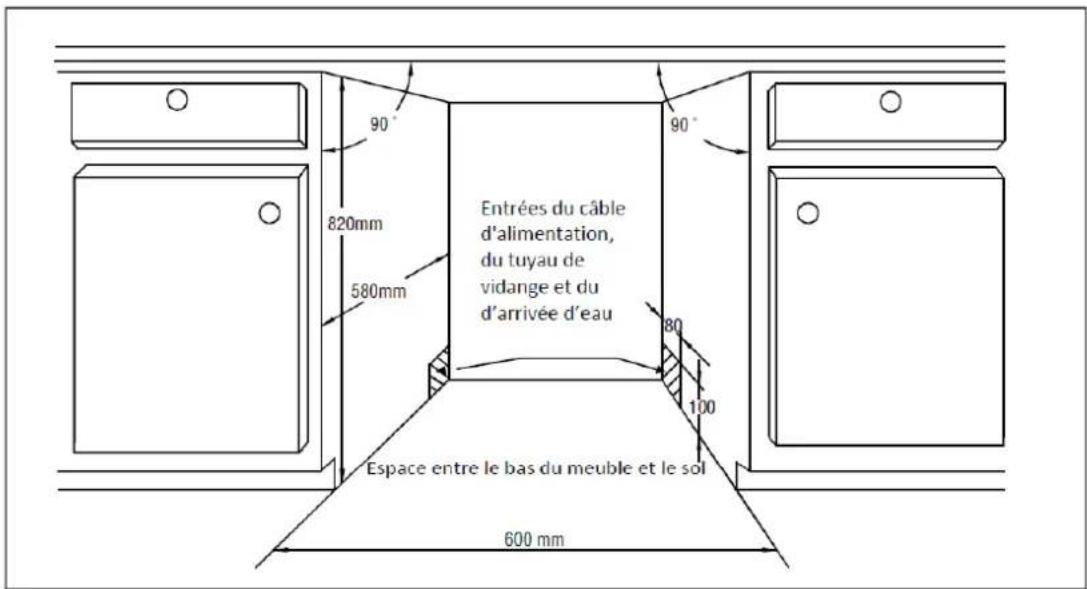

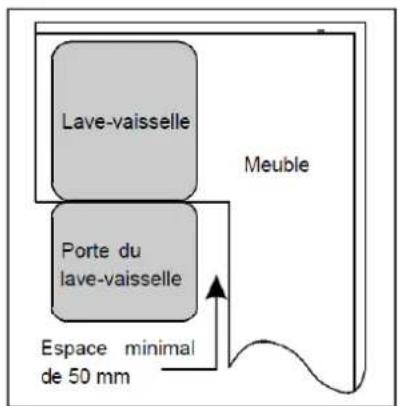

Conditions requises pour l'encastrement de l'appareil

Il doit y avoir un écart d'au moins 50 mm entre le côté de la porte du lave-vaisselle et le mur ou le meuble à proximité.

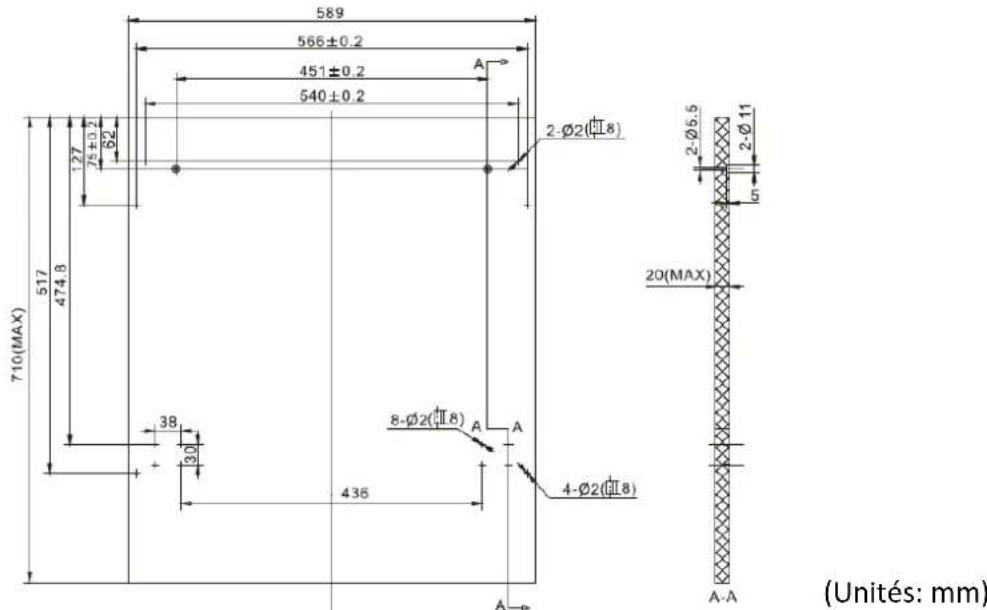

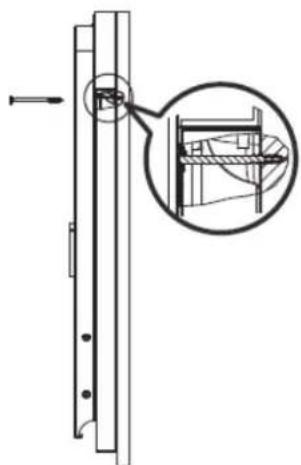

Préparation et assemblage de la porte du meuble (non fournie)

1. Utilisez le schéma d'installation ci-dessus pour marquer les trous puis percer les trous dans la porte du meuble.
2. Fixez la porte décorative sur la porte du lave-vaisselle avec les vis, boulons et supports fournis.

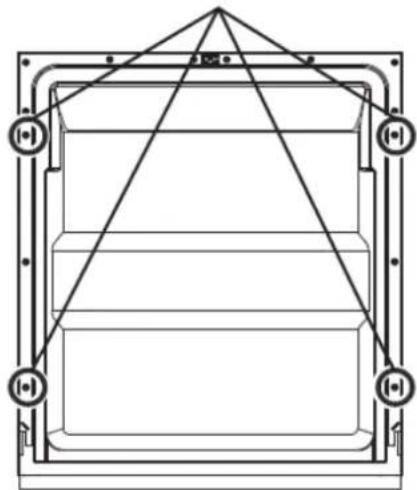

1. Retirez les quatre vis de l'intérieur de la porte du lave-vaisselle et fixez la porte du meuble à la porte du lave-vaisselle en insérant les quatre longues vis puis en les serrant.

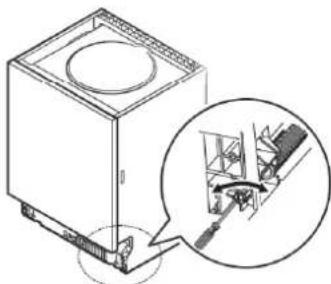

Réglage de la tension des ressorts de la porte

La porte du lave-vaisselle est fixée à des ressorts. Ils sont réglés à l'usine pour

garantir qu'ils soient correctement tendus, afin que la porte puisse être ouverte et

fermée en douceur.

• Une fois que la porte du meuble a été fixée, vous devrez régler la tension des ressorts de la porte.
• Utilisez une clé Allen (non fournie) pour faire pivoter la vis de réglage ou serrer ou desserrer le câble d'acier.
• La tension des ressorts est correcte lorsque :

a) La porte reste à l'horizontale lorsqu'elle est complètement ouverte. b) Vous êtes en mesure de fermer facilement la porte.

AVERTISSEMENT : Un mauvais réglage des ressorts de la porte risque d'endommager l'appareil.

Raccordement à l'alimentation en eau

Tuyau d'arrivée d'eau (alimentation en eau froide)

Le tuyau d'arrivée d'eau de la machine se termine par un connecteur femelle de 3/4".

La canalisation doit donc comporter un connecteur mâle similaire ainsi qu'un robinet

d'arrêt à proximité.

Vissez le connecteur du tuyau d'arrivée au robinet et serrez fermement ; les rondelles doivent impérativement être bien en place à chaque extrémité du tuyau.

Pression d'eau

Pour que l'appareil fonctionne parfaitement, la pression d'arrivée d'eau doit être comprise entre 0,04 MPa et 1 MPa. L'arrivée d'eau se contrôle au moyen d'un "interrupteur de pression" ; ainsi, si la pression des canalisations n'est pas assez forte, le lave-vaisselle mettra plus de temps à se remplir et pourra ne pas fonctionner.

AVERTISSEMENT : Refermez le robinet après usage.

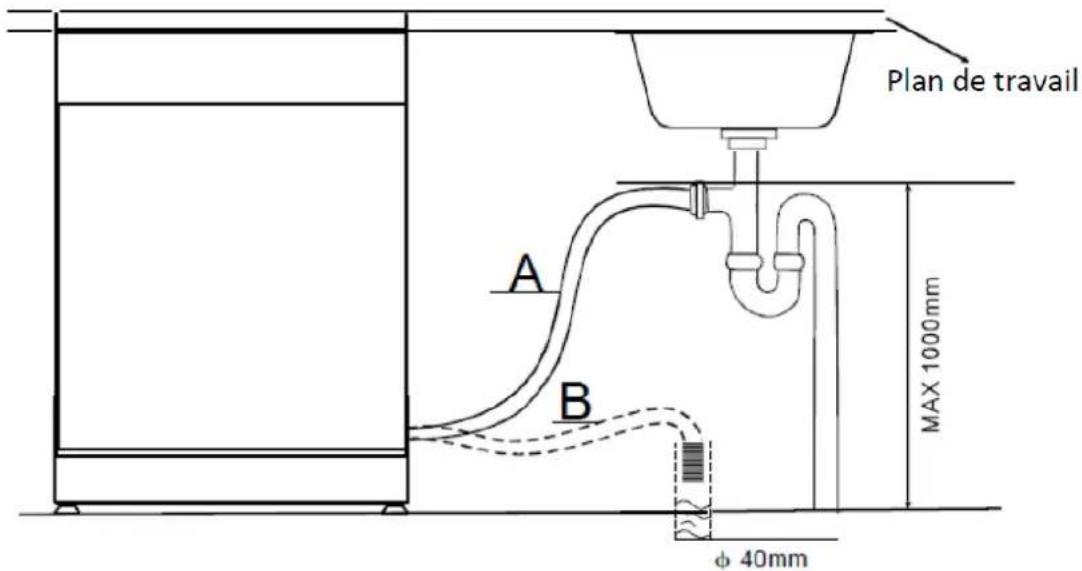

Raccordement à l'évacuation d'eau

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation. L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 1000 mm au-dessus de la base du lave-vaisselle. L'extrémité du tuyau ne doit pas être plongée dans l'eau pour éviter tout risque de reflux. Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.

Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifiez tous les raccords de tuyaux. Resserrez les raccords si nécessaire.

Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêter la fuite vous-même, veuillez consulter un plombier qualifié.

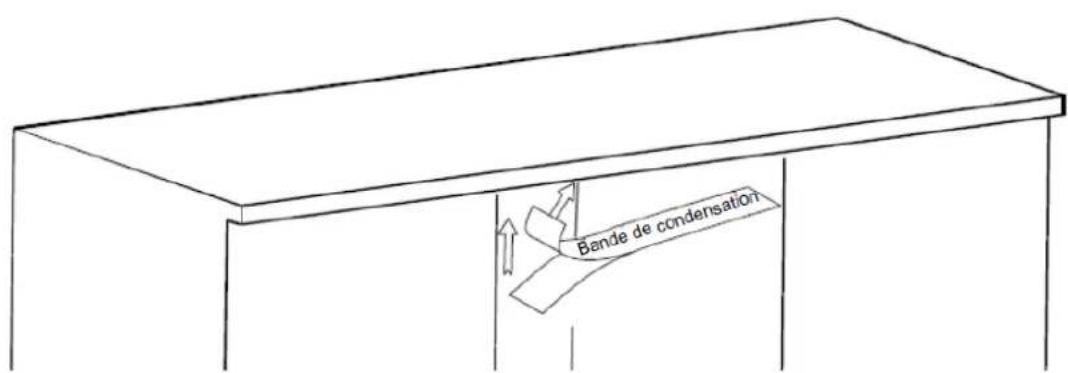

Application de la bande de condensation

La bande de condensation doit être montée sur la face inférieure du plan de travail pour le protéger contre la pénétration de l'humidité.

1. Assurez-vous que le dessous du plan de travail est propre.
2. Enlevez le papier de protection de la bande.
3. Collez la bande de condensation sous le plan de travail.

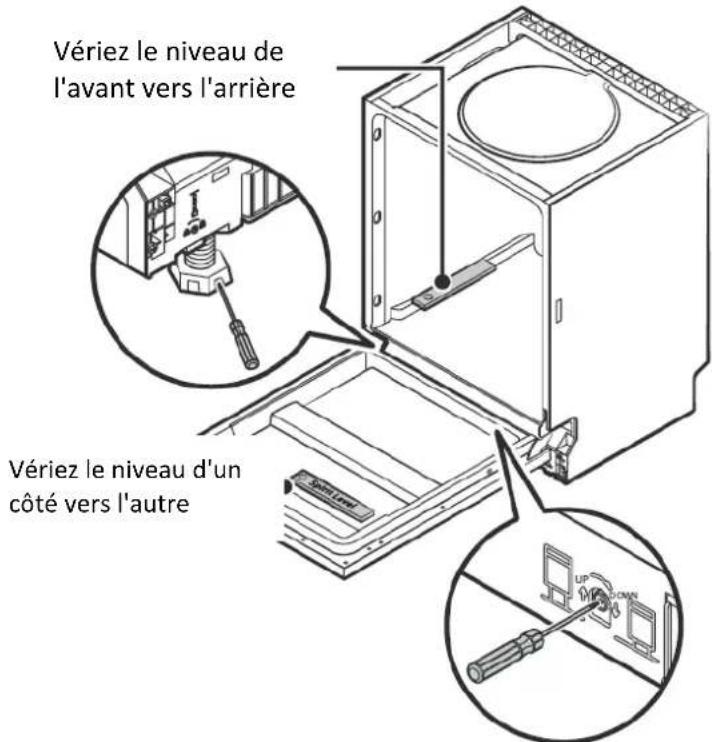

Mise à niveau

Placez le lave-vaisselle sur une surface plane et stable.

Il est très important que le lave-vaisselle soit parfaitement de niveau pour lui permettre de fonctionner correctement. Le cas échéant, réglez les pieds sous la base de l'appareil pour corriger sa position.

• Placez le niveau à bulle sur la porte et sur le portant de l'étagère à l'intérieur de la cuve, comme illustré, pour vérifier que le lave-vaisselle est bien nivelé. Lors du nivellement du lave-vaisselle, prenez garde à ce que le lave-vaisselle ne bascule pas.
• La hauteur de réglage maximale des pieds est de 50 mm.

UTILISATION

Votre lave-vaisselle nettoie en pulvérisant un mélange d'eau propre et de détergent (sous pression) contre les surfaces sales de la vaisselle. L'eau est pompée à travers des bras de lavage rotatifs, puis elle passe à travers un filtre pour retenir les particules alimentaires et les saletés, puis elle retourne dans les bras de lavage.

L'eau sale est pompée hors de l'appareil et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).

REMARQUE :

Une eau trop dure affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le faisceau sous la grille amovible du filtre.

Pour minimiser ce problème, il est recommandé de faire fonctionner/rincer régulièrement l'intérieur du lave-vaisselle (vide) avec un verre de vinaigre blanc (au moins une fois par semaine).

Recommandations et avertissements généraux

Avant d'utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les recommandations suivantes concernant les types de vaisselle à laver et leur chargement.

Avant de placer la vaisselle dans les paniers, il faut :

• Enlevez le gros des résidus alimentaires (par exemple les os), car ils pourraient boucher le filtre ou endommager la pompe de lavage.
• Faire tremper les poêles et les casseroles au fond desquelles il y a des résidus brûlés avant de les mettre dans le lave-vaisselle.

Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la mettre dans la machine.

AVERTISSEMENTS :

• Veillez à ce que la vaisselle soit solidement positionnée de sorte qu'elle ne puisse pas se renverser ou bloquer la rotation des bras de lavage pendant le cycle de lavage.
• Les récipients, tels que les tasses, verres, bols et pots, doivent toujours être placés avec leur ouverture en bas et leurs cavités inclinées pour permettre à l'eau d'en sortir. N'empilez pas la vaisselle.
• Ne placez pas les verres trop près les uns des autres, car ils risquent de s'entrechoquer et de casser.
• Placez les articles les plus grands ou les plus difficiles à nettoyer dans le panier inférieur. Veillez à ce que les articles à laver soient conçus pour pouvoir être lavés dans un lave-vaisselle.

Articles ne pouvant pas être lavés dans un lave-vaisselle :

Assiettes, pots et plats en bois ; articles d'artisanat ; plats en plastique (sauf indication contraire) ; plats et objets en cuivre, zinc, étain ou laiton ; plats en aluminium ; argenterie ; verre et cristal ; articles décorés (sauf indication contraire).

Chargement des paniers

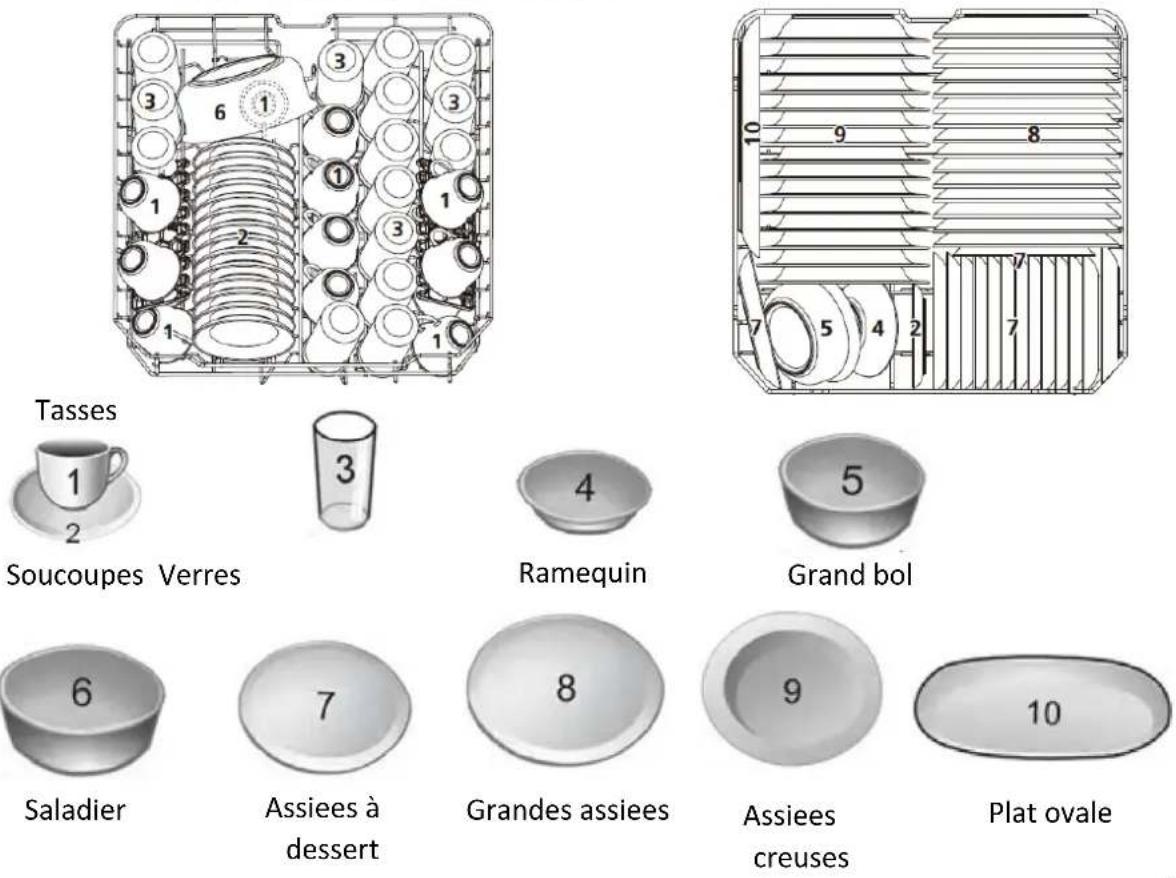

Chargement des paniers supérieur et inférieur

Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits bols et les plats peu profonds.

Le panier inférieur est conçu pour accueillir les casseroles, les couvercles, les assiettes, les saladiers, etc.

Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement.

La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces.

Panier supérieur Panier inférieur

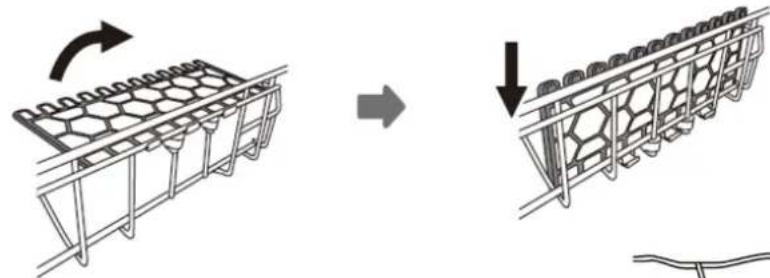

Le panier supérieur est équipé de deux étagères porte-tasses.

Pour les charges réduites, les étagères porte-tasses supplémentaires peuvent être repliées si nécessaire, comme illustré ci-dessous.

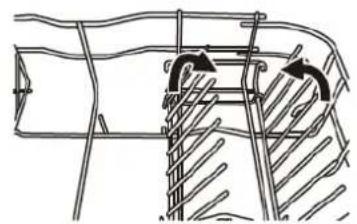

Les supports d'assiettes peuvent être mis à l'horizontal afin de gagner de la place dans le panier du bas, lorsque vous devez laver un plat très volumineux, par exemple.

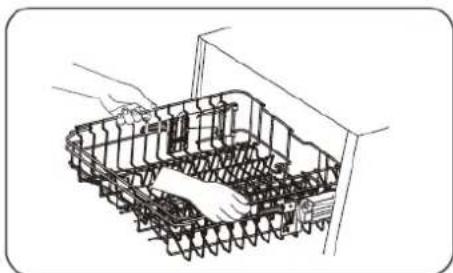

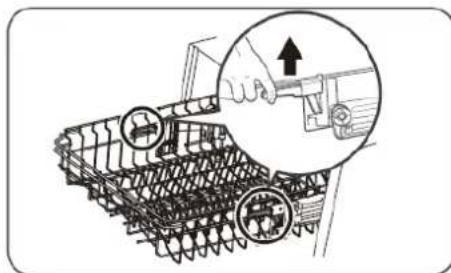

Réglage en hauteur du panier supérieur

Le panier supérieur est réglable en hauteur de façon à faire de la place pour des ustensiles encombrants placés sur le panier supérieur ou sur celui du bas. Pour régler le panier supérieur en hauteur, placez ses roues sur des hauteurs de rail différentes.

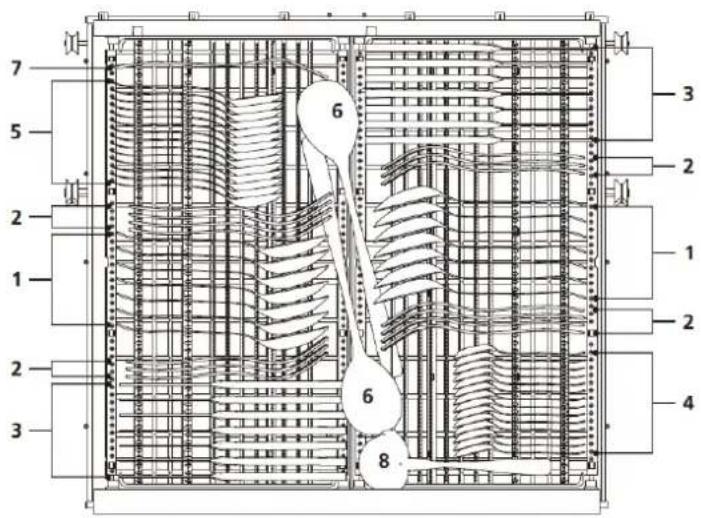

Chargement du tiroir à couverts

Disposez les couverts sur le tiroir.

Assurez-vous que le bras d'aspersion supérieur ne soit pas bloqué par des objets.

Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux.

1. Cuillères à soupe
2. Fourchettes
3. Couteaux
4. Petites cuillères
5. Cuillères à dessert
6. Cuillères de service
7. Fourchettes de service
8. Louches

Le tiroir à couverts peut être positionné de manières différentes :

La partie droite est inclinée.

Les deux parties se chevauchent.

Les deux parties sont plates.

La partie droite est supprimée.

Utilisation de l'adoucisseur d'eau

La dureté de l'eau varie d'une région à l'autre. Si l'eau utilisée dans votre lave-vaisselle est dure, il y aura des dépôts sur la vaisselle. Cet appareil est équipé d'un adoucisseur d'eau spécial fonctionnant avec du sel spécifique conçu pour éliminer les minéraux présents dans l'eau.

ATTENTION :

• Utilisez exclusivement du sel spécifique formulé pour les lave-vaisselle domestiques.
• N'utilisez pas de sel de table, car il contient des substances insolubles pouvant endommager le système d'adoucissement d'eau.
• Remplissez le réservoir de sel avant de démarrer le programme de lavage. Ainsi, l'excès de solution saline sera immédiatement emporté par l'eau. La présence prolongée d'eau salée dans le réservoir peut provoquer de la corrosion.
• Si vous comptez utiliser des tablettes pour lave-vaisselle, il n'est alors pas nécessaire

d'utiliser du sel ou du liquide de rinçage, mais sachez que le voyant Ajouter du sel restera allumé sur le panneau de contrôle. C'est normal et cela n'affecte pas le fonctionnement de votre lave-vaisselle.

Réglage de la consommation de sel

1. Allumez le lave-vaisselle.
2. Pour connaître la consommation de sel, maintenez la touche Programme enfoncée jusqu'à ce que « H3 » (réglage d'usine) s'affiche.
3. Quand la valeur est affichée, appuyez plusieurs fois sur la touche Programme pour modifier le réglage entre H1 et H6 afin de l'adapter à la dureté de l'eau.
4. Le réglage sera validé automatiquement après quelques secondes si vous n'appuyez pas à nouveau sur la touche Programme.

DURETE DE L'EAU				Achage	Consommaon de sel (grammes/cycle)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0.94	H1	0
6~11	10~20	7~14	1,0~2,0	H2	9
12~17	21~30	15~21	2,1~3,0	H3	12
18~22	31~40	22~28	3,1~4,0	H4	20
23~34	41~60	29~42	4,1~6,0	H5	30
35~55	61~98	43~69	6,1~9,8	H6	60

REMARQUE :

1 °dH = 1,25 °Clarke = 1,78 °fH = 0,178 mmol/l

°dH : degré allemand

°fH : degré français

°Clarke : degré britannique

Remplissage du réservoir de sel

1. Dévissez le bouchon du réservoir de sel en le tournant dans le sens antihoraire. 2. Placez l'extrémité de l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 1,5 kg de sel dans le réservoir de sel.

Refermez le bouchon en le tournant dans le sens horaire.

REMARQUE : Rajoutez du sel dans le réservoir uniquement quand le voyant « Rajouter du sel » s'allume.

Selon la vitesse de dissolution du sel, le voyant « Rajouter du sel » peut rester allumé même une fois que vous avez rempli le réservoir de sel.

Utilisation des distributeurs de liquide de rinçage et de détergent

Fonction du liquide de rinçage et du détergent

Le liquide de rinçage est libéré pendant le rinçage final pour éviter que l'eau ne forme des gouttelettes sur la vaisselle, ce qui laisserait des traces ou des traînées. Il améliore également le séchage en empêchant l'eau d'adhérer à la vaisselle.

AVERTISSEMENT ! Utilisez uniquement du liquide de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres substances (par exemple un agent nettoyant pour lave-vaisselle, un détergent liquide). Cela endommagerait votre appareil.

Les ingrédients chimiques qui composent le détergent sont nécessaires pour enlever, dissoudre et éliminer toutes les saletés hors du lave-vaisselle.

AVERTISSEMENTS !

• Utilisation correcte du détergent
• Utilisez uniquement du détergent conçu spécifiquement pour lave-vaisselle.
• Conservez le détergent dans un endroit frais et sec.
• Mettez le détergent en poudre dans le distributeur juste avant de démarrer le programme de lavage.
• Le détergent pour lave-vaisselle est corrosif ! Maintenez-le hors de portée des enfants.

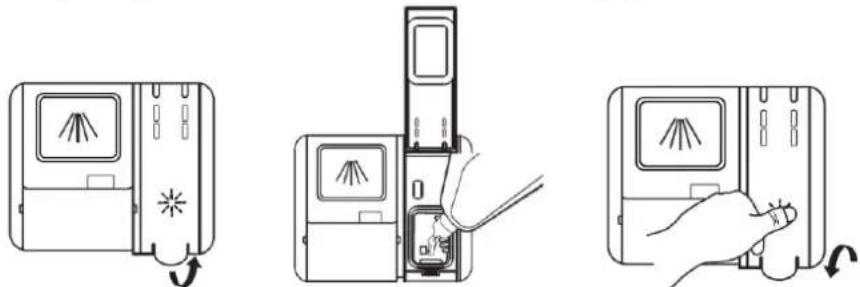

Remplissage du distributeur de liquide de rinçage

1. Retirez le bouchon du distributeur de liquide de rinçage en soulevant le bouchon.
2. Versez le liquide de rinçage dans le distributeur, en faisant attention de ne pas trop en mettre.
3. Refermez le bouchon.

Réglage du distributeur de liquide de rinçage

Pour obtenir une meilleure performance de séchage avec un liquide de rinçage limité, le lave-vaisselle est conçu pour que l'utilisateur ajuste la consommation. Suivez les étapes ci-dessous :

1. Mettez le lave-vaisselle en marche.
2. Dans les 60 secondes après la mise sous tension du lave-vaisselle, appuyez et maintenez enfoncé Programme pendant environ 5 secondes puis appuyez sur Retard. L'affichage montrera d3.
3. Appuyez plusieurs fois sur Programme pour sélectionner le réglage adapté.
4. Le réglage sera confirmé si aucune opération n'est activée avant environ 5 secondes.

Affichage	Quantité de liquide de rinçage (mL)
d1	1,2
d2	2,4
d3	3,6
d4	4,8
d5	6,0

Remplissage du distributeur de détergent

1. Faites glisser le contrôle vers la droite pour ouvrir le bouchon du distributeur de détergent.

1. Ajoutez du détergent dans le compartiment.

1. Fermez le bouchon en le faisant glisser vers l'avant et en appuyant dessus.

Programmes de lavage

Programme	Descripon du cycle	Quantés recommandées de détergent prélavage/Lavage	Durée du cycle (minutes)	Électricité (kWh)	Eau (L)	Besoin de liquide de rinçage
AUTO Auto	Prélavage (45°C)Lavage auto (45 °C -55 °C)Rinçage Rinçage (65°C) Séchage	5/30 g(ou 3 en 1)	150	0.9-1.2	11-15	Oui
Hygiène	Prélavage (50°C)Lavage (60°C)RinçageRinçage Rinçage (70°C) Séchage	5/30 g(ou 3 en 1)	175	1.6	17.5	Oui
Normal	Prélavage (45°C)Lavage (55°C)RinçageRinçage (65°C) Séchage	5/30 g(ou 3 en 1)	185	1.3	13.5	Oui
ECO *Éco	Prélavage Lavage (50°C) Rinçage (50°C) Séchage	5/30 g(ou 3 en 1)	205	0.85	10.5	Oui
Verres	PrélavageLavage (40°C)RinçageRinçage (60°C) Séchage	5/30 g(ou 3 en 1)	130	0.85	13	Oui

90 minutes	Lavage (60°C)RinçageRinçage (60°C)Séchage	35 g	90	1.18	12.5	Oui
Fête	Lavage (45°C)Rinçage (50°C)Rinçage (55°C)	25 g	30	0.82	11	Non
Autoneoyant	Lavage (70°C)RinçageRinçage (70°C)	N/A	90	1.2	11	Oui

• Programme de test pour la norme EN 50242

Ci-dessous les informations du programme de comparaison, conformément à la norme EN 50242 :

• Capacité : 15 couverts
• Position du panier supérieur : Position basse
• Réglage du distributeur de liquide de rinçage : 6
• Réglage de l'adoucisseur d'eau : H3

REMARQUE :

1. La durée de lavage peut varier en fonction de la température de l'eau et de la température ambiante.
2. La consommation électrique en mode laissé sur marche est de 0,49 W (porte ouverte) et de 0,45 W en mode arrêt.

Démarrage du lave-vaisselle

1. Ouvrez le robinet d'eau.
2. Ouvrez la porte du lave-vaisselle.
3. Inspectez les filtres.
4. Vérifiez qu'ils sont propres et correctement positionnés. (Voir le chapitre « Nettoyage et entretien ».)
5. Vérifiez qu'il y a du sel et du liquide de rinçage dans l'appareil.
6. Placez la vaisselle dans l'appareil.
7. Vérifiez que les bras de lavage peuvent tourner librement.
8. Ajoutez la quantité requise de détergent dans le distributeur conformément aux indications du tableau « Programmes de lavage ».
9. Appuyez sur le bouton de marche/arrêt pour allumer l'appareil.
10. Sélectionnez le programme de lavage désiré en appuyant plusieurs fois sur la touche < / >.

Le voyant du programme correspondant s'allume sur l'écran.

• Minuteur de départ différé : Le minuteur de départ différé vous permet de différer le départ du programme de lavage de 1 heure à 24 heures au maximum.

Appuyez plusieurs fois sur +/- jusqu'à ce que le délai de départ différé désiré soit affiché à l'écran, par exemple H:03 pour un départ dans 3 heures.

Une fois le minuteur de départ différé réglé, refermez la porte pour activer la fonction.

Pour désactiver le départ différé, ouvrez la porte et appuyez plusieurs fois sur +/- jusqu'à ce que l'écran affiche « H:00 ».

que le voyant de la fonction désirée s'allume.

1. Appuyez plusieurs fois sur pour sélectionner le bras de lavage supérieur, inférieur ou les deux.

• Le(s) voyant(s) correspondant(s) s'allume(nt) sur l'écran.
• Commencez le programme de lavage en fermant la porte.
• Si vous avez oublié d'ouvrir le robinet d'eau, après 1 à 2 minutes, l'indicateur lumineux d'alerte d'arrivée d'eau s'allumera.

12. À la fin du programme de lavage, la porte du lave-vaisselle s'ouvrira automatiquement (sauf si...

1. Sortez la vaisselle.

Le programme de lavage ne démarre pas si la porte du lave-vaisselle a été laissée ouverte ou a été mal refermée.

N'ouvrez pas la porte quand le lave-vaisselle est en fonctionnement, car de l'eau brûlante pourrait être éjectée et vous brûler.

Ajout de vaisselle supplémentaire

1. Ouvrez la porte en faisant attention à éviter la vapeur brûlante.
2. Placez la vaisselle supplémentaire dans le lave-vaisselle.
3. Le programme reprend à partir du point où vous l'avez interrompu.

Modification d'un programme de lavage en cours

Si vous vous êtes trompé lors de la sélection du programme de lavage, il est possible d'en changer.

1. Ouvrez la porte.
2. Maintenez la touche > enfoncée pendant 3 secondes.
3. Appuyez plusieurs fois sur la touche < / > pour sélectionner un nouveau programme.

Le voyant du nouveau programme s'allume. 4. Refermez la porte.

NETTOYAGE ET ENTRETIEN

Éteignez et débranchez toujours l'appareil avant de le nettoyer.

N'utilisez pas de solvants chimiques ni de détergents agressifs, car ils peuvent détériorer le revêtement de protection du produit.

Nettoyez les surfaces externes et le réservoir de l'appareil avec un chiffon humidifié.

Nettoyage des filtres

L'unité de filtration comporte un filtre principal (1), un filtre central (2) et un micro-filtre (3).

Démontage des filtres

Tournez l'unité de filtration dans le sens antihoraire pour la retirer de l'appareil. Relevez-la et séparez ses différents filtres. Rincez-les à l'eau courante avec une brosse souple.

Nettoyez régulièrement les filtres. Réinsérez-les en les tournant dans le sens horaire jusqu'à ce qu'ils soient bien en position.

ATTENTION : N'utilisez jamais l'appareil sans ses filtres.

Nettoyage de la porte

Nettoyez le pourtour de la porte avec un chiffon humide.

Pour éviter que de l'eau ne pénètre dans les composants électriques et de verrouillage de la porte, n'utilisez pas de nettoyant à spray.

Nettoyage des bras de lavage

Les bras de lavage se démontent facilement. Leurs buses doivent être nettoyées régulièrement pour éviter qu'elles ne se bouchent.

Pour démonter les bras de lavage supérieur et inférieur, immobilisez-les et dévissez-les ou tirez-les vers l'extérieur.

Lavez les bras de lavage à l'eau courante, puis réassemblez-les, vérifiez que rien ne gêne leur rotation.

Précautions contre le gel

Ne placez pas le lave-vaisselle dans un endroit où la température est inférieure à 0°C. Si cela est inévitable, videz le lave-vaisselle, fermez sa porte, débranchez le tuyau d'alimentation en eau et videz-le.

DÉPANNAGE

Problème	Causes possibles	Soluons
Le lave-vaiselle ne démarre pas.	Le fusible a grillé ou le disjoncteur s'est déclenché.	Changez le fusible ou réenclenchez le disjoncteur. Débranchez tous les autres apparèils branchés sur le même circuit électrique que le lave-vaiselle.
	La prise électrique sur laquelle le lave-vaiselle est branché n'est pas sous tension.	Vériez que le lave-vaiselle est allumé et que sa porte est correctement fermée. Vériez que le cordon d'alimentaon est correctement branché dans une prise murale.
	La porte n'a pas été correctement fermée.	Fermez complètement la porte.
L'eau n'est pas évacuée du lave-vaiselle.	Le tuyau de vidange est plié.	Inspectez le tuyau de vidange.
	Les Itres sont encrassés.	Neoyez les Itres (voir le chapitre « Neoyage des Itres »).
	L'évier de la cuisine est bouché.	Vériez que l'évier de la cuisine se vide correctement. Si l'évier de la cuisine ne se vide pas, demandez à un plombier de l'inspector.
Il y a de la mousse dans la cuve.	Le détergent ulisé est inapproprié.	Ulisez exclusivement du détergent spécifiquement conçu pour les lave-vaiselles an d'éviter qu'il n'y ait de la mousse. Si de la mousse se forme, ouvre la porte du lave-vaiselle et aendez qu'elle se réduise. Refermez complètement la porte du lave-vaiselle, puis démarrez un programme de lavage pour vidanger l'eau. Si nécessaire, répétezCEE opéraon.
	Du liquide de rinceage a été renversé.	Essuyez toujours immédiatement les coulures de liquide de rinceage.
Les surfaces intérieures de la cuve sont tachées.	Le détergent ulisé content du colorant.	Ulisez exclusivement du détergent sans colorant.
Les surfaces internes sont recouvertes d'un Im blanc.	Il est dû aux minéraux contenus dans l'eau dure.	Neoyez l'intérieur de la cuve avec une éponge humide et un détergent pour lave-vaisselle (portez des gants en caoutchouc).N'ulisez jamais aucun produit autre que des détergents spécifique conçus pour les lave-vaisselles an d'éviter qu'il n'y ait de la mousse.
Il y a des traces de rouille sur les couverts.	Les couverts ne sont pas résistant à la corrosion.
	Aucun programme de lavage n'a été ecutué après l'ajout de sel dans le lave-vaisselle.Un peu de sel a pénétré dans le cycle de lavage.	Faites toujours fonconnier le programme de lavage rapide.Meez du sel dans le lave-vaisselle sans vaisselle.
Le lave-vaisselle est bruyant.	Les arcles s'entrechoquent.Les bras de lavage percutent des arcles.	Consultez le chapitre « Chargement des paniers » pour repositionner les arcles.
La vaisselle n'est pas propre.	Les arcles n'ont pas été correctement posonnés.	Consultez le chapitre « Chargement des paniers ».
	Le programme de lavage séleconné est trop doux.	Choisissez un programme plus intensif.Consultez le tableau « Programmes de lavage ».
	Une quanté insusante de détergent a été ulisée ou le détergent ulisé n'est pas approprié.	Ulisez plus de détergent ou changez-en.
	Les bras de lavage sont bloqués.	Modiez la posion des arcles pour qu'ils ne génent pas la rotaon des bras de lavage.
	Les Itres ne sont pas propres ou ne sont pas correctement posionnés.	Neoyez et/ou installez correctement les Itres.
Il y a des traces ou des taches sur la vaiselle.	Le réglage du distributeur de liquide de rinçage est insusant.	Modiez le réglage du distributeur de liquide de rinçage.
Les arcles ne sèchent pas bien.	Les arcles n'ont pas été correctement posionnés.	Consultuez le chapitre « Chargement des paniers ».
	Il n'y a plus ou pas assez de liquide de rinçage.	Augmentez la quanté de liquide de rinçage ou rajoutez-en.
	Le programme séleconné n'est pas approprié.	Séleconnez un programme dont la durée de lavage est plus longue.

Codes d'erreur

En cas de dysfonctionnement, l'écran affiche des codes d'erreur pour vous alerter :

Codes d'erreur	Signicaon	Cause possible
E1	L'arrivée d'eau prend trop de temps.	Le robinet n'est pas ouvert, ou l'alimentaon en eau est restreinte ou la pression d'eau est insusante.
E4	Débordement	Des pièces du lave-vaiselle fuient.
E8	Problème d'orientaon de la valve de distribuon.	Circuit ouvert ou dysfonconnement de la valve de distribuon. Contactez un réparateur qualié.

AVERTISSEMENT !

En cas de débordement, fermez l'arrivée d'eau avant d'appeler un réparateur.

FICHE PRODUIT

Ce produit a été établi conformément au règlement UE N° 1059/2010.

Marque	Thomson
Modèle	TWBI3815FULL
Nombre de couverts standards	15
Classe d'écacité énergétique 1	A+++
Consommaon annuelle d'énergie 2	241 kWh/an
Consommaon énergétique pour un cycle de neoyage standard	0,85 kWh/cycle
Consommaon d'énergie dans le mode étant	0,45 W
Consommaon d'électricité dans le mode laissé sur marche (porte ouverte)	0,49 W
Durée du mode laissé sur marche	30 minutes
Consommaon annuelle d'eau 3	2800 litres
Classe d'écacité de séchage 4	A
Cycle de lavage standard 5	Eco 5 °CO
Durée du programme correspondant au cycle de lavage standard	205 minutes
Niveau de bruit	38 dB(A) re 1 pW
Montage	Intégrable
Hauteur	815 mm
Largeur	598 mm
Profondeur (avec raccords)	550 mm
Puisance absorbée	1760-2100 W
Tension et fréquence nominales	220-240 V~ 50 Hz
Pression d'eau (ux d'eau)	0,4~10 bars = 0,04~1 Mpa

REMARQUE :

1 De A +++ (meilleure efficacité) à D (plus mauvaise efficacité) • Consommation d'énergie de 241 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et consommation des modes à faible puissance. La consommation d'énergie réelle dépend des conditions d'utilisation de l'appareil. Consommation en eau annuelle de 2800 litres calculée sur la base de 280 cycles de nettoyage standards. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil. 4 De A (meilleure efficacité) à G (plus mauvaise efficacité)

5 Ce programme convient pour nettoyer la vaisselle normalement sale. C'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau pour ce type de vaisselle.

Cet appareil est conforme aux normes et directives européennes dans leur version actuelle au moment de la livraison :

LVD 2014/35/UE EMC 2014/30/UE - ERP 2009/125/CE

Les valeurs susmentionnées ont été mesurées conformément aux normes dans les conditions spéciales de fonctionnement, quantité de détergent, etc.

Cette notice d'utilisation est basée sur les normes et règlements de l'Union Européenne.

THOMSON est une marque de Technicolor utilisée sous licence par DARTY.

MISE AU REBUT

En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.

Vous devez jeter ce produit et son emballage selon les lois et les règles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24.

Hotline Vanden Borre

Le service après-vente est joignable au [phone], du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gêne occasionnée.

Tonen	Hoeveelheid glansspoelmiddel (ml)
d1	1,2
d2	2,4
d3	3,6
d4	4,8
d5	6,0
