TCWE675 - Magnétocassete SONY - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Magnétocassette
Dimensions	Non spécifiées
Poids	Non spécifié
Alimentation	Non spécifiée
Connectivité	Non spécifiée
Fonctionnalités principales	Lecture et enregistrement de cassettes audio
Utilisation recommandée	Pour écouter et enregistrer des cassettes audio
Maintenance	Nettoyage régulier des têtes de lecture/enregistrement recommandé
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Informations générales	Vérifier la compatibilité des cassettes avant utilisation

FOIRE AUX QUESTIONS - TCWE675 SONY

Pourquoi mon SONY TCWE675 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation et que le cordon d'alimentation n'est pas endommagé. Essayez également de remplacer le fusible si nécessaire.

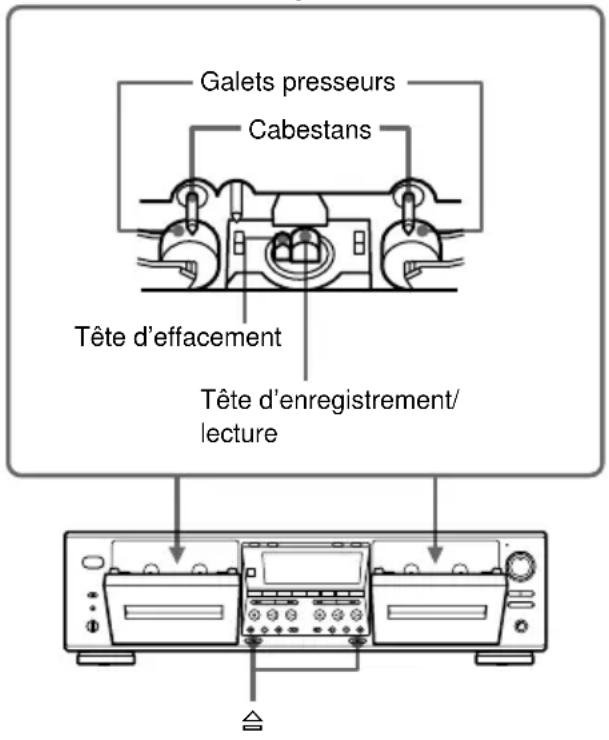

Comment nettoyer les têtes de lecture de mon magnétocassette ?

Utilisez un coton-tige imbibé de nettoyant pour tête de lecture ou d'alcool isopropylique pour nettoyer délicatement les têtes. Assurez-vous que l'appareil est éteint avant de procéder.

Mon SONY TCWE675 fait un bruit de grattage lorsque je joue une cassette. Que faire ?

Cela peut indiquer un problème avec les têtes de lecture ou que la bande de la cassette est enroulée de manière incorrecte. Nettoyez les têtes et vérifiez l'état de la cassette.

Comment régler le volume sur mon magnétocassette ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Pourquoi les cassettes ne s'éjectent-elles pas ?

Cela peut être dû à un blocage mécanique ou à un problème avec le moteur d'éjection. Essayez d'éteindre l'appareil et de le rallumer. Si le problème persiste, faites vérifier l'appareil par un professionnel.

Comment enregistrer une cassette sur le SONY TCWE675 ?

Insérez une cassette vierge, sélectionnez la source audio souhaitée, puis appuyez sur le bouton 'Enregistrement' tout en appuyant sur 'Lecture'. Assurez-vous que le niveau d'enregistrement est réglé correctement.

Que faire si la qualité sonore est mauvaise ?

Vérifiez l'état de la cassette et nettoyez les têtes de lecture. Vous pouvez également essayer d'ajuster les réglages de tonalité et de volume pour améliorer la qualité sonore.

Mon magnétocassette s'arrête après quelques minutes. Pourquoi ?

Cela peut être causé par un problème de bande ou un enchevêtrement. Vérifiez la cassette pour tout dommage et assurez-vous qu'elle est correctement insérée. Il peut également être nécessaire de faire vérifier l'appareil.

MODE D'EMPLOI TCWE675 SONY

Pour ne pas risquer un incendie, ne couvrez pas les orifices d'aération de l'appareil avec des journaux, nappes, rideaux, etc. Et ne placez pas de bougies allumées sur l'appareil.

Ne placez pas de récipients remplis de liquides (vases, etc.) sur l'appareil. Ceci ferait courir un risque d'incendie ou d'électrocution.

N'installez pas l'appareil dans un endroit exigu tel qu'une bibliothèque ou un meuble encastré.

Ne jetez pas les piles aux ordures. Portez-les à un dépôt pour déchets dangereux.

Attention

POUR PREVENIR LES CHOCS ELECTRIQUES, NE PAS UTILISER CETTE FICHE POLARISEE AVEC UN PROLONGATEUR, UNE PRISE DE COURANT OU UNE AUTRE SORTIE DE COURANT, SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS EN LAISSER AUCUNE PARTIE A DECOUVERT.

Les instructions de ce mode d'emploi concernent les modèles TC-WE675 et WE475. Vérifie le numéro de votre modèle sur le panneau arrière de la platine. Les illustrations de ce mode d'emploi représentent le TC-WE675. Toute différence de fonctionnement est clairement indiquée dans le texte, par exemple "TC-WE675 seulement".

Identification des éléments

Unité principale 4

Préparatifs

Raccordement à la chaîne 6

Lecture d'une cassette

Lecture d'une cassette 7

Localisation d'une plage - Multi-AMS/Lecture automatique/ Lecture mémorisée 8

Création d'un programme Lecture RMS (TC-WE675 seulement) 8

Enregistrement sur une cassette

Enregistrement sur une cassette 10

Calibrage automatique du courant de polarisation et du niveau d'enregistrement (TC-WE675 seulement) 11

Réglage automatique du niveau d'enregistrement — Auto-réglage du niveau d'enregistrement 12

Entrée et sortie en fondu Fader. 13

Copie d'une cassette 14

Enregistrement successif sur les deux platines — Enregistrement en relais (TC-WE675 seulement) 15

Enregistrement de la même source sur les deux platines — Enregistrement simultané (TC-WE675 seulement) 15

Enregistrement d'un programme — Copie RMS (TC-WE675 seulement) 16

Insertion d'un espace vierge pendant l'enregistrement Enregistrement silencieux 16

Emploi du système de contrôle CONTROL A1II. 17

Informations complémentaires

Precautions 20

En cas de panne 22

Spécifications 23

Identification des éléments

Les éléments sont arrangeés par ordre alphabétique.

Voir les pages indiquées entre parenthèses () pour les détails.

Unité principale

TC-WE675

A + B REC [22] (15)

Affichage 12

ARL [17] (12)

CHECK 24 (9)

DECKA [23] (11)

DECKB 9 (11)

DIRECTION MODE [2] (7, 10)

DISPLAY [8] (9)

DOLBY NR 37 (7, 10)

FADER 20 (13)

HIGH/NORMAL [13] (14)

Indicateur AUTO 15 (10, 12)

(lecture sur la platine A)/FRONT 29 (7,8,10,11)

(1) (7, 10, 12)

(avance rapide)/AMS/

(lecture sur la platine B) 32 (7, 10, 11)

(lecture inversée sur la platine B) 35 (7, 10, 11)

PAUSE (platine B) 36 (7, 10, 11)

(lecture inversée sur la platine A)/BACK 39 (7,8,10,11)

Indicateur AUTO 12 (10, 12)

MEMORY (platine A) 5 (8)

(avance rapide)/AMS/ (recul)/AMS (platine B) [10] (7, 8) (lecture sur la platine B) 18 (7, 10) REC (platine B) [19] (10) éjection sur la platine B) 20 (7,10,21) REC MUTING (platine B) [21] (16) (lecture inversée sur la platine B) 22 (7,10) PAUSE (platine B) [23] (7) (arrêt sur la platine B) [24] (7, 1 0) (lecture sur la platine A) [26] (7) (lecture inversée sur la platine A) 27 (7) éjection sur la platine A) 28 (7) (1) (7) (avance rapide)/AMS/ (recul)/AMS (platine A) 30 (7,8)

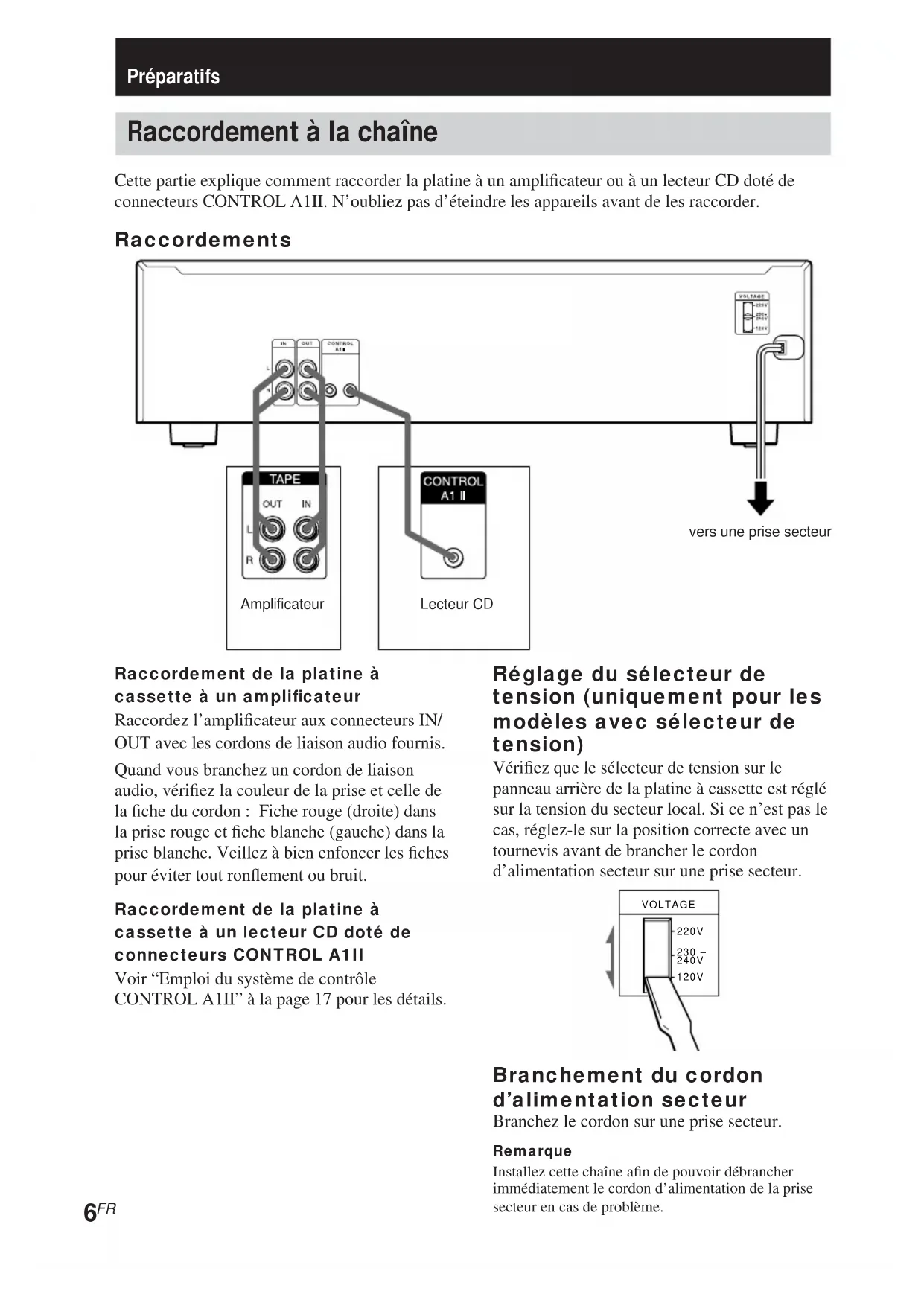

Raccordement à la chaîne

Cette partie explique comment raccorder la platine à un amplificateur ou à un lecteur CD doté de connecteurs CONTROL A1II. N'oubliez pas d'éteindre les appareils avant de les raccorder.

Raccordements

Raccordement de la platine à cassette à un amplificateur

Raccordez l'amplificateur aux connecteurs IN/OUT avec les cordons de liaison audio fournis.

Quand vous branchez un cordon de liaison audio, vérifiez la couleur de la prise et celle de la fiche du cordon : fiche rouge (droite) dans la prise rouge et fiche blanche (gauche) dans la prise blanche. Veillez à bien enfoncer les fiches pour éviter tout renflement ou bruit.

Raccordement de la platine à cassette à un lecteur CD doté de connecteurs control A1II

Voir "Emploi du système de contrôle CONTROL A1II" à la page 17 pour les détails.

Réglage du sélecteur de tension (uniquement pour les modèles avec sélecteur de tension)

Vérifiez que le sélecteur de tension sur le panneau arrière de la platine à cassette est réglé sur la tension du secteur local. Si ce n'est pas le cas, régalez-le sur la position correcte avec un tournevis avant de brancher le cordon d'alimentation secteur sur une prise secteur.

Branchement du cordon d'alimentation secteur

Branchez le cordon sur une prise secteur.

Remarque

Installez cette chaîne afin de pouvoir débrancher immédiatement le cordon d'alimentation de la prise secteur en cas de problème.

Lecture d'une cassette

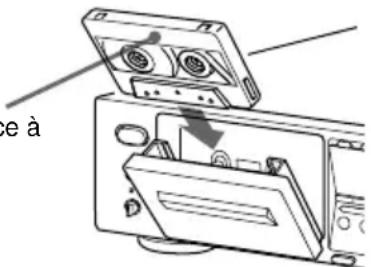

1 Allumez l'amplificateur et sélectionnez la position platine. 2 Appuyez sur POWER puis à fond sur pour ouvrir le logement de cassette, et chargez une cassette.

Tournez la face à dire vers vous.

3 Réglez MODE DIRECTION.

Pour reproductive Réglez sur

Une face seulement ⇌

Les deux faces en continu1) ⇌

Les deux platines RELAY successivement1)

La platine s'arrête automatiquement au bout de cinq lectures consécutives.

4 Appuyez sur

La lecture commence. Réglez le volume sur l'amplificateur.

N'appuyez pas sur POWER ou pendant le fonctionnement de la platine. Sinon, la bande pourrait être endommagée.

Pour Appuyez sur
Arrêté la lecture
Commencer la lecture	<\par la face arrêté
Faire une pause ¶ PAUSE. Appuyez une nouvelle fois sur cette touche pour poursuivre la lecture.
Avancer rapidement ou rembobiner la bande	>> ou <\quad quand la platine est arrêtée
Sortir la cassette ≡ après avoir arrêté la lecture

Conseils

• Enforcez la touche PITCH CONTROL pour activer la fonction de contrôle de la vitesse, et tournez la commande dans le sens horaire pour augmenter la vitesse ou dans le sens inverse pour la réduire. La vitesse peut se régler pendant la lecture sur la platine A ou la copie à vitesse normale 2) (mais pas pendant la lecture RMS 2) ou la copie RMS 2). 2) TC-WE675 seulement
• Pour écouter une cassette avec le Dolby ^3) NR (réducteur de bruit), réglez DOLBY NR sur ON (TC-WE675 seulement) et sélectionnez le même réglage que lors de l'enregistrement de la cassette — B ou C. ^3) «Dolby», «HX Pro» et le symbole double D sont des marques de commerce de Dolby Laboratories.

Multi-AMS/lecture automatique/lecture memorisée

Vous pouvez localiser rapidement les plages suivantes et précédentes dans une limite de 30 plages (Multi-AMS: Recherche automatique de plage musicale) ou le début d'une cassette (Lecture automatique). Vous pouvez même spécifier un point quelconque d'une cassette (Lecture memorisée).

Remarque

Vérifiez l'indicateur de sens de défillement de la platine que vous utilisez. Pour localiser une plage sur la face arrière (quand s'allume), appuyez sur la ou les touches entre parenthèses.

Pour localiser, appuyez sur

Le début des plages suivantes (Multi-AMS)	(ou <) autant de fois que nécessaire pendant la lecture. Par exemple, pour localiser la deuxième plage suivante, appuyez deux fois.
Le début de la plage actuelle (Multi-AMS)	(ou >) une fois pendant la lecture.
Le début des plages précédentes (Multi-AMS)	(ou >) autant de fois que nécessaire pendant la lecture. Par exemple, pour localiser l'avant-dernière plage, appuyez trois fois.
Le début de la cassette (Lecture automatique)	MEMORY, à plusieurs reprises jusqu'à ce que “M” disparaissé de l'afficheur. Appuyez ensuite sur < (ou >) tout en tenant > enfoncée (ou <).
Un point particulier de la cassette (Lecture mémorisée)	MEMORY, à plusieurs reprises jusqu'à ce que “M” apparaisse sur l'afficheur. Recherche le point souhaité, puis appuyez sur RESET pour remettre le compteur à zéro et mémoriser ce point. Pour localiser ensuite le point mémorisé et commencer la lecture, appuyez sur < (ou >) tout en maintainant > (ou <) enfoncée. (Appuyez sur < (ou >) pour arrêté la bande à “0000”).

Remarques

La fonction Multi-AMS ne marche pas correctement si:

• L'espace vierge entre les plages est inférieur à 4 secondes;
• Les fréquences d'un passage sont très basses ou le volume d'une plage extrêmement réduit;
• la puissance du signal des canaux gauche et droit est très différente;
• La fonction Multi-AMS est inopérante sur une platine pendant la lecture, l'enregistrement (sauf la copie) ou la pause sur l'autre platine.
• Pendant la localisation Multi-AMS, la platine s'arrête à la fin de la face présente, même si DIRECTION MODE est réglé sur
• Les compteurs sont remis à "0000" quand vous arrêtez la platine.

— Lecture RMS

En créant un programme, vous pouvez écouter certaines plages de la platine A dans l'ordre souhaité. La fonction RMS (Recherche aléatoire de plages) permet de créer un programme de 28 plages au maximum, soit 14 sur chaque face.

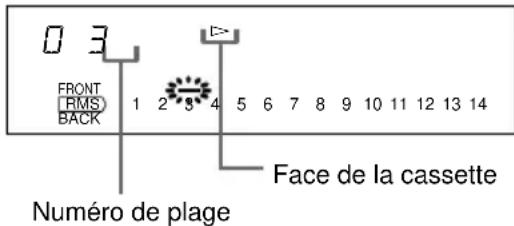

1 Appuyez sur rms/start.

“RMS” et un curseur clignotant apparaissent dans l'afficheur.

2 Appuyez sur (BACK) ou (FRONT) pour sélectionner la face de la cassette. ou apparait dans l'afficheur. 3 Appuyez de façon répétée sur « ou » jusqu'à ce que le nombre de plaque souhaité apparaisse dans l'afficheur.

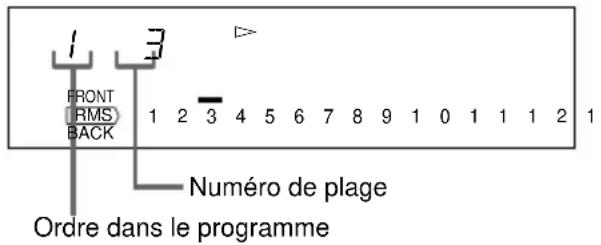

4 Appuyez sur SET pour mémoriser votre sélection.

Pour programmer de nouveau la même plage, appuyez encore une fois sur SET.

5 Répétez les étapes 2 à 4 pour programmer d'autres plages.

Si "FULL" apparait dans l'afficheur

Vouavesdejaprogramme28plagesetiln'est pas possible d'enprogrammerd'autres.

6 Appuyez sur rms/start pour démarrer la lecture RMS.

Les décibelmètres apparaissent dans l'afficheur.

Pour arrêter la lecture RMS

Appuyez une fois sur (CLEAR). Le programme RMS reste en mémoire. Appuyez sur RMS/START pour reprendre la lecture RMS.

Pour annuler la lecture RMS

Appuyez de façon répétée sur ■ (CLEAR) jusqu'à ce que les décibelmètres apparaissent dans l'afficheur ou éjectez la cassette de la platine A. Quand la lecture RMS est annulée, le programme RMS est automatiquement effacé.

Vous pouvez alterner entre l'affichage RMS et l'affichage des décibelmètres

Appuyez sur DISPLAY.

Conseil

Pour écouter une nouvelle fois le même programme quand la lecture RMS est terminée, appuyez sur RMS/START.

Remarques

• Pendant la lecture RMS, vous ne pouvez utiliser que CHECK, DISPLAY et sur la platine A, et sur la platine B.
• La fonction RMS risque de ne pas marcher correctement si l'espace vierge entre les plages est trop court.
• Si l'espace vierge entre les plages est long, la bande pourrait être avancée rapidement sur une partie de l'espace vierge.
• Si votre programme comprend un numéro pour une plage inexistante, ce numéro sera sauté pendant la lecture RMS.

Vérification de l'ordre des plages du programme

Appuyez sur CHECK.

À chaque pression sur cette touche, l'affichage indique les numéros des plages dans l'ordre de leur programmation. Après la dernière plage du programme, "End" apparaît dans l'afficheur.

Addition de plages à la fin d'un programme

Appuyez une fois sur ■ (CLEAR), puis suivez les étapes 2 à 5 de "Création d'un programme (Lecture RMS)" à la page 8.

Remarque

Pour des informations détaillées au sujet des télécommandes d'ampli-tuner stéréo Sony avec fonction RMS, contactez votre revendeur Sony.

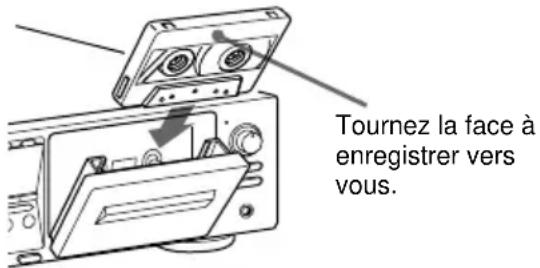

Enregistrement sur une cassette

1 Allumez l'amplificateur et reproduisez la source de programme que vous pouvez enregistrer. 2 Appuyez sur POWER puis à fond sur pour ouvrir le logement de la cassette et chargez une cassette.1)

Sur le TC-WE675, il est possible d'enregistrer sur les deux platines. Sur le TC-WE475, il est possible d'enregistrer seulement sur la platine B.

3 Réglez DIRECTION MODE.

Pour enregistrer sur Réglez sur

Une face seulement ⇌

Les deux faces 2) ⇌

L'enregistrement s'arrête quand la face est finie.

Appuyez sur • REC.

s'allume pour indiquer que l'enregistrement commence par la face tournée vers vous. Si ce n'est pas le cas, appuyez une fois sur REC. La platine a cassette ajuste automatiquement le niveau d'enregistrement (voir page 12). Avant l'éclairage du voyant AUTO, arrêtez la source de programme. Si vous souhaitez ajuster le niveau d'enregistrement manuellement, consultez "Pour ajuster manuellement le niveau d'enregistrement" (page 11).

N'appuyez pas sur POWER ou pendant le fonctionnement de la platine. Sinon, la bande pourrait être endommagée.

Appuyez sur PAUSE ou

L'enregistrement commence.

6 Démarrez la source de programme.

Pour Appuyez sur
Arrêté l'enregistrement	■
Commencez l'enregistrement par la face arrêté	« deux fois à l' étape 5
Faire une pause PAUSE. Appuyez une nouvelle fois sur cette touche pour poursuivre l'enregistrement.
Sortir la cassette ♕ après avoir arrêté l'enregistrement

Conseil

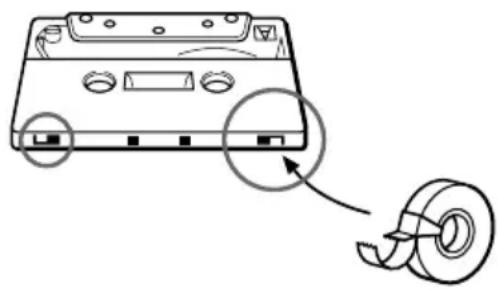

Pour protéger vos enregistrements contre un effacement accidentel, brisez la ou les languettes de protection (voir page 20).

Pour enregistrer avec le Dolby NR (réducteur de bruit)

Réglez DOLBY NR sur ON (TC-WE675 seulement), et sélectionnez B ou C avant de commencer l'enregistrement.

Pour enregistrer des émissions FM avec le Dolby NR (réducteur de bruit) (TC-WE675 seulement)

Si la réception FM n'est pas satisfaisante, réglez DOLBY NR sur ON FILTER (filtre multiplex).

Conseil

Le système Dolby HX Pro \(^{3)}\) s'active automatiquement pendant l'enregistrement. La distorsion et le bruit sont réduits dans la réponse de hautes fréquences pour produire un son de haute qualité dont on profitera même pendant la lecture sur d'autres platines à cassette.

3) Fabriqué sous licence de Dolby Laboratories. Expanseur de dynamique HX Pro émanant de chez Bang et Olufsen.

«Dolby», «HX Pro» et le symbole double D sont des marques de commerce de Dolby Laboratories.

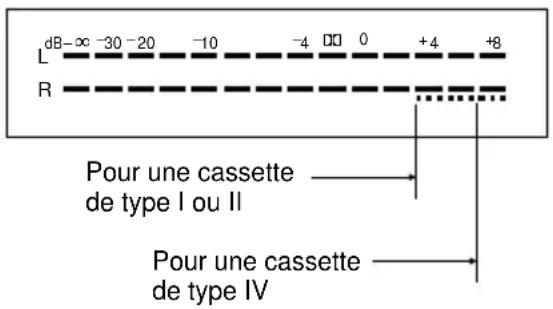

Pour ajuster manuellement le niveau d'enregistrement

Après la pression de REC à l'étape 4 de la page 10, tournez REC LEVEL de sorte que les décibelmètres atteignent le niveau recommandé pour le type de cassette utilisé.

Une fois ces réglages effectués, arrêtez la source de programme et continuez la procédure à partir de l'étape 5.

Remarque

Selon la source enregistrée, de la distorsion peut apparaître malgré le réglage du niveau d'enregistrement. Si le cas se présente, tournez REC LEVEL vers la gauche pour réduire le niveau.

Calibrage automatique du courant de polarisation et du niveau d'enregistrement

Comme différents types de cassettes sont en vente dans le commerce, la platine règle automatiquement les caractéristiques d'égalisation appropriées et le courant de polarisation pour chaque type de cassette (ATS: Sélection automatique du type de cassette). Toutefois, vous pouvez encore obtenir de bons résultats avec le calibrage automatique du courant de polarisation et du niveau d'enregistrement.

1 Chargez la cassette que vous voulez enregistrer dans l'une des platines.

Assurez-vous que les languettes de protection de la cassette n'ont pas été brisées.

3 Appuyez sur ou pour sélectionner la face de la cassette à enregistrer.

Pour sélectionnner Appuyez sur
La face avant	▷
La face arrière	◁

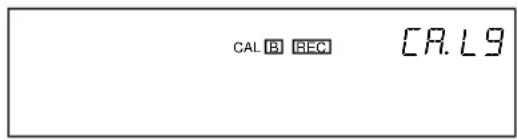

4 Appuyez sur II PAUSE.

Le calibrage automatique commence (tonalités d'essai d'enregistrement, rembobinage et lecture).

Pendant le calibrage, le compteur change de 9 à 0.

Quand le calibrage automatique est terminé, la bande est rembobinée jusqu'à sa position d'origine, l'affichage du compteur redevient normal et la platine s'arrête.

Calibrage automatique du courant de polarisation et du niveau d'enregistrement (suite)

5 Démarrez l'enregistrement proprement dit (voir page 10).

Pour annuler le calibrage automatique

Appuyez sur ■ de la platine utilisée.

Si “a” ou “b” clignote sans interruption

Le calibrage automatique a été interrompu par:

• La fin de la bande. Inversez le sens de défilé ment ou rembobinez la bande sur une nouvelle position pour pouvoir enregistrer la tonalité d'essai.
• Une cassette endommagée ou des têtes sales. Changez la cassette ou nettoyez et démagnétisez les têtes (voir page 21).

Mise à jour du calibrage

Si vous chargez une cassette et que “ CAL” ou “CAL ” apparait dans l'afficheur, cela signifie qu'il y a déjà des données de calibrage automatique dans cette platine pour ce type de bande (I, II ou IV). Il est toutefois conseillé de procéder au calibrage chaque fois que vous chargez une nouvelle cassette car les caractéristiques des cassettes de même type varient aussi.

Avant le recalibrage, n'oubliez pas d'annuler les données précédentes "A CAL" ou "CAL B" en appuyant sur la touche DECK A ou DECK B. Procédez ensuite à partir de l'étape 2 du calibrage automatique.

Auto-réglage du niveau d'enregistrement

La fonction d'auto-réglage du son assure le réglage automatique du niveau d'enregistrement en fonction du niveau de crête de la source. Elle est valide pendant l'enregistrement normal, l'enregistrement en relais ou l'enregistrement simultané sur les deux platines.

• TC-WE675 seulement

Suivez les étapes 1 à 3 de "Enregistrement sur une cassette" à la page 10.

Vérifiez que les languettes de protection de la cassette n'ont pas été brisées.

2 Appuyez sur • REC.

Le voyant AUTO clignote et le niveau d'enregistrement se règle automatiquement. Une fois que le niveau d'enregistrement a été réglé, le voyant AUTO cesse de clignoter et reste allumé.

Appuyez sur PAUSE ou

L'enregistrement commence.

Pour annuler la fonction d'autoreglage du niveau d'enregistrement

Appuyez sur ARL ou tournez REC LEVEL pour éteindre le voyant AUTO. Dans les deux cas, l'enregistrement continuera, mais la fonction Auto-réglage du niveau d'enregistrement sera annulée.

Pour arrêter l'enregistrement

Appuyez sur ■.

Conseils

• Réglez le niveau d'enregistrement manuellement avec REC LEVEL dans les cas suivants :
• Le niveau d'enregistrement ne peut pas être réglé correctement à cause de bruits excessifs dans la source de programme.
• Le niveau de la source de programme est trop faible et le niveau d'enregistrement n'augmente pas.

Pendant un passage calme d'un morceau de musique classique, par exemple, le niveau d'enregistrement peut rester faible pendant un certain temps. Si la source contient ensuite des passages à niveau sonore plus élevé, lisez le passage au niveau le plus élevé pour pouvoir régler correctement le niveau.

• Le niveau d'enregistrement ne diminue pas pendant un certain temps.

La fonction d'auto-réglage du niveau d'enregistrement risque de ne pas fonctionner correctement si vous essayez d'enregistrer le son traits par un égalisateur graphique à signaux de niveau très élevé.

• Appuyez sur la touche • REC pendant la lecture du passage au niveau le plus élevé de la source à enregistrer pour éviter que le niveau d'enregistrement change après le début de l'enregistrement. Vous obtiendrez un enregistrement plus naturel.
• Si toute la source de programme est reproduite lorsque le voyant AUTO s'allume après avoir cessé de clignoter, le niveau d'enregistrement se réglera en fonction du niveau le plus élevé de la source.
• Après l'enregistrement avec la fonction d'autoréglage du niveau d'enregistrement, le voyant AUTO reste
• Appuyez sur ARL pour éteindre le voyant AUTO
• Tournez REC LEVEL - Mettez la platine hors tension.

Entrée et sortie en fondu

Vous pouvez graduellement augmenter le niveau sonore au début de l'enregistrement (entrée en fondu) ou le diminuer à la fin de l'enregistrement (sortie en fondu).

Cette fonction est très utile, car elle permet d'éviter les coupures abruptes en fin de bande.

Pour effectuer les opérations suivantes:

une entrée en fondu 1 Suivez les étapes 1 à 4 de "Enregistrement sur une cassette" de la page 10. 2 Démarrez la lecture de la source de programme et appuyez sur FADER au point où vous souhaitez faire démarrer l'entrée en fondu. Le voyant AUTO clignote pendant l'entrée en fondu. Lorsque le fondu est terminé, le voyant AUTO s'allume si l'auto-régulation du niveau d'enregistrement est activé ou s'éteint s'il est désactivé.

Une sortie en fondu. Pendant l'enregistrement, appuyez sur FADER à l'endroit où la sortie en fondu doit commencer. Lorsque le fondu est terminé, "REC" clignote sur l'afficheur et la platine se met en pause.

Remarque

L'entrée ou la sortie en fondu est impossible si REC LEVEL est réglé manuellement sur 0 (minimum) (voir page 11).

Copie d'une cassette

Vous pouvez copier une cassette de la platine A sur une cassette de la platine B à vitesse normale ou rapide.

1 Chargez une cassette enregistrée dans la platine A et une cassette vierge dans la platine B.

Assurez-vous que les languettes de protection de la cassette dans la platine B n'ont pas été enlevées.

2 Sélectionnez la ou les faces sur lesquelles enregistrer.

Pour enregistrer sur Réglez DIRECTION MODE sur

Une face ⇌

Les deux faces ⇌. L'enregistrement sur la face arrêté de la cassette dans la platine B commence indépendamment de la lecture de la cassette dans la platine A.

RELAY. L'enregistrement sur la face arrêté de la cassette dans la platine B commence simultanément à la lecture de la face arrêté de la cassette dans la platine A.

3 Sélectionnez la vitesse de copie.

Pour sélectionner Appuyez sur HIGH/NORMAL

Vitesse normale Une fois

Vitesse rapide Deux fois

“HIGH” ou “NORM” apparait dans l'afficheur.

La platine se met en pause de copie.

Sélectionnez la face par laquelle la copie doit commencer.

Pour enregistrer à partir de Appuyez sur

La face avant ▶

La face arrêté <

5 Appuyez sur PAUSE de la platine B pour commencer la copie.

Pendant appuyez sur

La copie normale sur la platine B

La copie rapide sur les deux platines

Conseils

• Pendant la copie rapide, seule la touche ne peut être utilisée.
• La copie est automatiquement effectuée au même niveau d'enregistrement et avec le même type de réducteur Dolby que l'original dans la platine A. Inutile d'ajuster le niveau d'enregistrement ou de sélectionner le réducteur Dolby pendant la copie. Si vous voulez contrôler le son pendant la copie normale, régalez le sélecteur DOLBY NR sur le type de réducteur utilisé pour la cassette dans la platine A (voir page 7).
• La vitesse de lecture est ajustable sur la platine A. Voir page 7.

Remarque

Si un téléviseur se trouve à proximité de la platine à cassette, du bruit peut être audible pendant la copie rapide. Dans ce cas, éteignez le téléviseur ou éloignez-le de la platine.

Copie de passages particuliers

Ceci n'est possible que pendant la copie normale.

1 Appuyez sur □ de la platine A au début du passage que vous pouvez sauter. La platine B se met en pause d'enregistrement. 2 Localisez le point où vous pouvez poursuivre l'enregistrement sur la platine A, puis arrêtez la cassette. 3 Appuyez sur II PAUSE de la platine B pour poursuivre la copie.

— Enregistrement en relais

Vous pouvez effectuer un enregistrement continu qui commencera par la cassette de la platine A et se terminera par la cassette de la platine B.

Chargez des cassettes vierges dans les deux platines.

Vérifiez que les languettes de protection des cassettes ne sont pas enlevées.

2. Sélectionnez le Dolby NR (réducteur de bruit) (voir page 10). 3. Réglez DIRECTION MODE sur RELAY. 4. Appuyez sur • REC de la platine A.

La platine A se met en pause d'enregistrement.

5 Démarrez la lecture de la source de programme. 6 Ajustez manuellement le niveau d'enregistrement, si nécessaire (voir page 11). 7 Démarrez l'enregistrement.

Pour enregistrer à Appuyez sur partir de

La face avant sur la platine A

La face arrête < sur la platine B

Pour arrêter l'enregistrement en relais

Pendant Appuyez sur

L'enregistrement sur la de la platine A platine A

L'enregistrement sur la de la platine B platine B

Remarque

Vérifiez que de la platine B apparait dans l'afficheur. S'il n'apparait pas, appuyez une fois sur de la platine B ; sinon, l'enregistrement en relais s'arrête à la fin de la face arrêté de la cassette dans la platine B.

— Enregistrement simultané

Vous pouvez enregistrer simultanément la même source sur les cassettes insérées dans les platines A et B.

1 Chargez des cassettes vierges dans les deux platines. Vérifiez que les languettes de protection des cassettes n'ont pas été enlevées. 2 Sélectionnez le Dolby NR (réducteur de bruit) (voir page 10). 3 Sélectionnez la ou les faces à enregistrer.

Pour enregistrer sur Réglez DIRECTION MODE sur

Une seule face

Les deux faces

4 Appuyez sur A+B REC.

Les deux platines se mettent en pause d'enregistrement.

5 Demarrez la lecture de la source de programme. 6 Réglez manuellement le niveau d'enregistrement, si nécessaire (voir page 11). 7 Sélectionnez la face sur laquelle l'enregistrement doit commencer sur les deux platines.

Pour commencer l'enregistrement par la face avant, par la face arrière.

8 Appuyez sur II PAUSE sur la platine b.

L'enregistrement simultané commence.

Pour arrêter l'enregistrement simultané

Appuyez sur ■ des deux platines.

Conseil

Pendant l'enregistrement simultané, PAUSE et REC MUTING de la platine B contrôlent les deux platines, mais pas PAUSE et REC MUTING de la platine A.

(Tc-we675 tableau)

Vous pouvez enregistrer un programme RMS créé au préalable (voir "Création d'un programme (Lecture RMS)" à la page 8). Cette fonction n'est utilisable qu'à vitesse normale.

1 Chargez la cassette enregistrée dans la platine A et une cassette vierge dans la platine B.

Assurez-vous que les languettes de protection de la cassette dans la platine B n'ont pas été enlevées.

2 Programme des plages sur la platine A (voir les étapes 1 à 5 de la page 8). 3 Appuyez une fois sur HIGH/NORMAL pour permettre la platine en attente de copie. 4 Sélectionnez la face de la cassette dans la platine B, sur laquelle vous pouvez enregistrer.

Pour commencer l'enregistrement	Appuyez sur
Par la face avant ▶
Par la face arrêté < □

Pour arrêter la copie RMS

Appuyez sur ■ sur la platine B. Le programme RMS reste mémorisé même lorsque la copie RMS est terminée.

Conseils

• Vous pouvez créer un espace vierge de 4 secondes ou plus sur la cassette dans la platine B en appuyant sur la touche O REC MUTING après l'étape 4. Pour les détails, voir "Insertion d'un espace vierge pendant l'enregistrement (Enregistrement silencieux)" à la page 16.
• Un espace de 10 secondes est automatiquement créé sur la cassette au début de la copie RMS si : vous chargez une nouvelle cassette dans la platine B ; la bande de la cassette dans la platine B est rembobinée jusqu'à son début et s'est automatiquement arrêtée.

— Enregistrement silencieux

Vous pouvez insérer un espace vierge de quatre secondes entre les plages. Les espaces vierges permettent de localiser ensuite le début des plages avec la fonction Multi-AMS (voir page 8). Cette fonction permet l’effacement des passages inutiles d’une cassette.

1 Suivez les étapes 1 à 5 de "Enregistrement sur une cassette" aux pages 10. L'enregistrement commence. 2 Appuyez sur REC MUTING à l'endroit où vous pouvez insérer un espace vierge.

"REC" clignote dans l'afficheur et un espace vierge est enregistré sur la bande.

Au bout de 4 secondes, II s'allume et la platine se met en pause d'enregistrement.

Appuyez sur II PAUSE pour poursuivre l'enregistrement.

Conseil

Si vous voulez insérer un espace vierge de plus de 4 secondes, tenez REC MUTING enfoncée tant que nécessaire. Au bout de 4 secondes, "REC" clignote plus rapidement.

Quand vous relâchez REC MUTING, s'allume et la platine se met en pause d'enregistrement.

Appuyez sur PAUSE pour poursuivre l'enregistrement.

Emploi du système de contrôle control A1III

Cette platine à cassette est compatible avec le système de contrôle CONTROL A1II.

Le système de contrôle CONTROL A1II est créé pour simplifier le fonctionnement des chaînes audio comprenant des composants Sony séparés. Les raccordements CONTROL A1II assurent un chemin pour la transmission de signaux de contrôle permettant le fonctionnement automatique et le contrôle des caractéristiques ordinairement associées aux systèmes intégrés.

Actuellement, les raccordements CONTROL A1II entre platine MD, lecteur CD, amplificateur (ampli-tuner) et platine à cassette Sony permettant la sélection automatique de fonction et l'enregistrement synchronisé.

Dans l'avenir, les raccordements CONTROL AIII fonctionneront en tant que bus multifonction vous permettant de contrôler diverses fonctions pour chaque composant.

Remarque

Le système de contrôle CONTROL A1II est conçu pour maintenir la compatibilité ascendante lors du perfectionnement du système de contrôle pour traiter de nouvelles fonctions. Dans ce cas, les composants plus anciens ne seront toutefois pas compatibles avec les nouvelles fonctions.

Compatibilité de control A1II et control A1

Le système de contrôle CONTROL A1 a été perfectionné en CONTROL A1II, le système standard des changeurs CD 300 disques Sony et d'autres composants Sony récents. Les composants à prises CONTROL A1 sont compatibles avec les composants à CONTROL A1II, et peuvent être raccordés les uns aux autres. En, la majorité des fonctions disponibles avec le système de contrôle CONTROL A1 sera disponible avec le système de contrôle CONTROL A1II. Mais lors du raccordement entre composants avec prises CONTROL A1 et composants à prises CONTROL A1II, le nombre de fonctions contrôlables peut être limité selon le composant. Voir le mode d'emploi fourni avec le ou les composants pour les détails.

suite

Raccordement du système de contrôle control A1II

Raccordez des câbles à mini-fiche (2 fiches) monaurale en série aux prises CONTROL A1II à l’arrière de chaque composant. Vous pouvez raccorder jusqu’à dix composants compatibles CONTROL A1II dans un ordre quelconque, mais un seul composant de chaque type (par ex. 1 lecteur CD, 1 platine MD, 1 platine à cassette et 1 ampli-tuner). (Il peut être possible de raccorder plus d’un lecteur CD ou d’une platine MD selon le modèle. Voir le mode d’emploi fourni avec le composant concerné pour les détails.)

Example

Dans le système de contrôle CONTROL A1II, les signaux de contrôle passent dans les deux sens, c'est pourquoi il n'y a pas de différence entre les prises IN et OUT. Si un composant a plus d'une prise CONTROL A1II, vous pouvez en utiliser un, ou bien raccorder différents composants à chaque prise.

Quand un composant compatible CONTROL A1II est dépourvu de câble de raccordement, utilisez un câble à mini-fiche (2 fiches) monaurale de moins de 2m de long, sans résistance (tel que RK-G69HG Sony) disponible dans le commerce.

Enregistrement synchronisé avec un lecteur CD

La pression de SYNCHRO permet l'enregistrement sur votre platine à cassette synchronisé avec un lecteur CD Sony raccordé au connecteur CONTROL A1II via un cable CONTROL A1II.

1 Réglez le sélecteur de source de l'amplificateur sur lecteur CD. 2 Chargez un CD dans le lecteur CD. 3 Sélectionnez le mode de lecture (CONTINUE, SHUFFLE ou PROGRAM) sur le lecteur CD. 4 Chargez une cassette dans la platine B. 5 Sélectionnez la ou les faces à enregistrer.

Pour enregistrer sur Réglez DIRECTION MODE sur

Une face ⇌

Les deux faces ⇌ ou RELAY

6 Sélectionnez la face par laquelle l'enregistrement doit commencer sur la platine B.

Pour enregistrer à partir de Appuyez sur

La face avant ▷

La face arrêté <

Pour arrêter l'enregistrement synchronisé d'un CD

Appuyez sur la platine B ou sur le lecteur CD.

Conseils

• Si le voyant sur SYNCHRO s'éteint après un clignotement rapide, l'enregistrement est impossible parce que la ou les languettes de protection de la cassette ont été enlevées.
• Les plages d'un CD sont de longueur variable. Les CD de musique classique, entre autres, ont souvent des plages dépassant le temps d'enregistrement d'une seule face d'une cassette. Dans ce cas, utilisez l'enregistrement manuel.
• Lorsque vous chargez une cassette dans la platine sans la lire ni l'enregistrer, la platine la considère comme une cassette neuve, même si la bande est en partie bobinée. Avant le début de l'enregistrement synchronisé de CD, la bande est avancée de 10 secondes environ pour que l'enregistrement ne s'effectue pas sur l'amorce de la bande. Pour commencer immédiatement l'enregistrement synchronisé de CD sans ces 10 secondes d'avance, écoutez ou enregistrez pendant environ 10 secondes la cassette avant de démarrer cette procédure.
• Si la face avant de la cassette se termine pendant l'enregistrement synchronisé de CD (▶ s'allume) et que DIRECTION MODE est réglé sur ⇌ ou RELAY, l'enregistrement de la plage s'arrête immédiatement, le sens de défilement de la bande est inversé, puis l'enregistrement recommence à partir du début de la plage sur l'autre face. Si la face arrêtée de la cassette se termine en cours d'enregistrement (< s'allume), l'enregistrement synchronisé de CD s'arrête ainsi que la lecture sur le lecteur CD.

Remarques

• Pour éviter d'interrompre l'enregistrement, n'appuyez pas sur les touches du lecteur CD pendant l'enregistrement synchronisé d'un CD.
• Certaines touches de la platine sont inopérantes pendant l'enregistrement synchronisé d'un CD.

Sélection automatique de fonction

Quand vous raccordez des composants Sony compatibles CONTROL A1II avec des câbles CONTROL A1II (non fournis), le sélecteur de fonction de l'amplificateur (ou ampli-tuner) commute automatiquement à l'entrée correcte quand vous appuyez sur la touche de lecture de l'un des composants raccordés.

(Par exemple, si vous appuyez sur (touche de lecture) de la platine à cassette pendant la lecture d'un CD, le sélecteur de fonction de l'amplificateur commute de CD à TAPE.)

Remarques

• Cette fonction est opérante seulement quand les composants sont raccordés aux entrées de l'amplificateur (ou ampli-tuner) conformément au nom des touches de fonction. Certains ampli-tuners permettent de permuter les noms des touches de fonction. Dans ce cas, consultez le mode d'emploi fourni avec l'ampli-tuner.
• À l'enregistrement, ne lisez aucun composant autre que la source d'enregistrement. Cela provoquerait la sélection automatique.

Sécurité

• Ne pas démonter le coffret car il y a risque d'électrocution. Pour toute réparation, adressez-vous uniquement à un technicien qualifié.
• Si un liquide ou un solide tombait dans le coffret, débranchez la platine et faites-la contrôler par un technicien qualifié avant de la remettre en service.

Sources d'alimentation

• Avant de mettre la platine en marche, vérifie que sa tension de fonctionnement est identique à celle du secteur local. La tension de fonctionnement est indiquée sur la plaque signalétique à l'arrière de la platine à cassette.
• Cet appareil n'est pas isolé de la source d'alimentation secteur tant qu'il est branché sur une prise murale, même s'il a été éteint.
• Si la platine ne doit pas être utilisée pendant longtemps, débranchez-la de la prise secteur. Pour débrancher le cordon d'alimentation, tirez sur la fiche. Ne tirez jamais sur le cordon proprement dit.
• Le cordon d'alimentation secteur ne doit être changé que par un technicien compétent.

Fonctionnement

• A cause d'un mécanisme de sécurité, les touches de fonction sont inopérantes si le logement de la cassette n'est pas complètement clos, si aucune cassette ne se trouve dans le logement ou si la cassette a été mal chargée.
• N'oubliez pas d'arrêter la bande avant de mettre la platine à cassette hors tension. Sinon, la bande pourrait être endommagée.

Installation

• Installez la platine à cassette dans un endroit où la ventilation est suffisante afin d'éviter toute surchauffe interne.
• N'installez pas la platine:
• sur une surface molle comme une couverture, car les orifices de ventilation pourraient être bouchés;
• près d'une source de chaleur;
• en plein soleil;
• en position inclinée;
• dans un lieu exposé à la poussière ou à des chocs mécaniques.

Nettoyage

Nettoyez le coffret, le panneau et les commandes avec un chiffon légèrement imbibé d'une solution détergente neutre. N'utilisez pas de tampons abrasifs, poudre à recycler ou diluant, comme l'alcool ou la benzine.

Pour toute question ou problème au sujet de la platine, veuillez contacter votre revendeur Sony le plus proche.

Pour protéger un enregistrement sur la face a ou b

Brisez la languette appropriée.

Languette pour la face B

Pour enregistrer sur une cassette sans languette de protection

Recouvrez l'orifice approprié avec du ruban adhésif.

Nettoyage des têtes et du parcours de la bande

Assemblage des têtes

Nettoyez les têtes et le parcours de la bande toutes les 10 heures de fonctionnement pour prévenir :

• une dépréciation de la qualité du son
• une diminution du niveau sonore
• un scintillement excessif
• une perte de son
• un effacement incomplet
• une altération de la fonction d'enregistrement

Pour obtenir un enregistrement optimal, il est conseillé de nettoyer les têtes et le parcours de la bande avant chaque enregistrement.

1. Appuyez sur pour ouvrir le logement de la cassette. 2. Arrêtez la platine et essuyez les têtes, les galets presseurs et les cabestans avec un coton-tige légèrement imbibé d'alcool ou de liquide de nettoyage pour platine en vente dans le commerce.

Démagnetisation des têtes

Au bout de 20 à 30 heures d'utilisation, ou quand vous remarquez un sifflement ou une perte des hautes fréquences, démagnetisez les têtes avec un démagnetiseur pour platines à cassette en vente dans le commerce. Veuillez suivre les instructions du démagnetiseur.

En cas de panne

Si vous rencontrez l'une des difficultés suivantes quand vous utilisez la platine à cassette, consultez ce guide pour résoudre le problème. Si le problème persiste, adressez-vous à votre revendeur Sony.

Les touches de fonction ne sont pas opérantes.

• La platine vient juste d’être allumée et ne fonctionne pas environ 3 secondes. Attendez que cesse de clignoter.
• Vérifiez que la cassette est bien chargée et que le logement de la cassette est complètement fermé.

La lecture ou l'enregistrement est impossible.

• Il n'y a pas de cassette dans le logement.
• La cassette est terminée. La bande est détendue. Retendez-la.
• La languette de protection a été enlevée de la cassette (voir page 20).
• Vérifiez si le réglage de l'amplificateur est correct.
• Vérifiez si les fiches de la platine ne sont pas desserrées.
• Les têtes et le parcours de la bande sont sales. Nettoyez-les (voir page 21).
• La tête d'enregistrement/lecture est magnétisée. Démagnétisez-la (voir page 21).

Pleurage et scintillement excessifs ou perte de son.

• Les capstans et les galets presseurs sont sales. Nettoyez-les (voir page 21).

Diminution du niveau sonore, perte de son ou mauvaise reproduction des hautes fréquences/ effacement incomplet de la cassette/ augmentation du bruit.

• La tête d'enregistrement/lecture ou d'effacement et le parcours de la bande sont sales. Nettoyez-les (voir page 21).
• La tête d'enregistrement/lecture ou d'effacement est magnétique. Démaagnétique-la (voir page 21).

Bourdonnement ou bruit

• La platine à cassette est près d'un téléviseur ou d'un magnétoscope. Eloignez-la platine du téléviseur ou du magnétoscope.
• La platine est installée sur ou sous l'amplificateur. Éloignez-la de l'amplificateur.

La bande s'arrête avant d'être entiement rembobinée.

La bande est détendue. Retendez-la. - Si "M" est affiché, appuyez de manière répétée sur MEMORY jusqu'à sa disparition. - Le boîtier de la cassette est déformé. Utilisez une autre cassette.

La fonction multi-ams n'opère pas correctement.

• Une des plages contient une longue pause, un passage à basses fréquences ou à volume très faible, une augmentation graduelle de volume ou une baisse de volume.
• L'espace entre les plages est inférieur à 4 secondes. Insérez un espace vierge de 4 secondes avec la touche O REC MUTING.
• La puissance du signal des canaux droit et gauche est très différente. L'espace entre les plages est parasité.
• Vous avez appuyé sur (ou) immédiatement avant le début de la plage suivante ou immédiatement après le début de la plage actuelle.

Le dolby NR (réducteur de bruit) ne fonctionne pas correctement pendant la lecture.

• La fonction de contrôle de vitesse est en service et les caractéristiques de fréquence du son ont changé. Appuyez à nouveau sur PITCH CONTROL pour annuler cette fonction.

Pendant l'avance rapide ou le rembobinage, le bruit de la bande est excessif.

• Ce bruit est causé par la cassette et ne provient pas d'un problème mécanique.

Système

Temps d'avance rapide Env. 100 sec. (avec cassette C-60)

Rapport signal/bruit (au niveau de crête et pondéré avec Dolby NR désactivé) 55 dB, avec une cassette

Sony TYPE I

57 dB, avec une cassette

Sony TYPE II

58 dB, avec une cassette

Sony TYPE IV

Amélioration du rapport signal/bruit

Avec Dolby B NR active :

env. 5 dB à 1 kHz, 10 dB à 5 kHz

Avec Dolby C NR active:

env. 15 dB à 500 Hz,

20 dB à 1 kHz

Distorsion harmonique 0,4% (avec une cassette

Sony TYPE I: 160 nWb/

m 315Hz D. H. tierce)

1,8% (avec une cassette Sony TYPE IV):

250 nWb/m 315 Hz, D. H.

tierce) 315Hz 3rd H. D.)

30-16.000 Hz (±3 dB,

IEC), 20 - 17.000Hz

(±6 dB) avec une cassette Sony TYPE I

30-17.000 Hz (±3 dB),

IEC), 20-18.000 Hz (±6)

dB) avec une cassette

Sony TYPE II

30-19.000 Hz (±3 dB,

IEC), 20 - 20.000Hz

(± 6dB) 30-13.000Hz

(± 3 dB), enregistrement

-4 dB) avec une cassette

Sony TYPE IV

Plurage et scintillement

TC-WE675: ± 0,13% W. crête (IEC)

0,1% W. RMS (NAB)

± 0,2% W. crête (DIN)

TC-WE475: ± 0,15 W. crête (IEC)

0,1% W. RMS (NAB)

± 0,2% W. crête (DIN)

Plage de variation de la vitesse

Env. -30% + 30%

Entrées

Entrées de ligne (prises Cinch)

sensibilité 0,16 V

impédance 47 kohms

Sorties

Sorties de ligne (prises jack)

niveau de sortie nominal

0,5 V à impédance de charge de 47 kohms,

impédance sous charge supérieure à 10 kohms

Casque (prise stéréo 6,35) niveau de sortie 0,25mW

sous impédance de charge de 32 ohms

Généralités

Alimentation

Modèles pour les États-Unis et le Canada

120VCA,60Hz

Modèles pour l'Europe: 230 V CA, 50/60Hz

Modèle pour l'Australie: 240 V CA, 50/60Hz

Autres modèles: 120/220/230-240 V CA,

50/60Hz

Ajustable avec sélecteur

de tension

Consommation:

TC-WE675:22W

TC-WE475:18W

Dimensions (l/h/p) env. 430 × 120

300mm

Poids: 4,2kg

Accessoires fournis

Cordons de liaison audio (2)

Cordon de contrôle A1II (1)*

• Fourni uniquement pour les modèles pour le

Canada.

Accessoire en option

Télécommande RM-J910

Pour toute information sur la disponibilité de la

télécommande, contactez le revendeur Sony le plus proche.

La conception et les spécifications peuvent être

modifiées sans préavis.

Nombre du produit :

REC MUTING après del paso 4.

niveau de salubrité du régime

Cable de connexion audio (2)

Cable A1II de contrôle (1)*
