Type de produit	Refroidisseur liquide tout-en-un pour processeur
Marque	NZXT
Modèle	Kraken X53
Socket compatibles	Intel LGA 1200/115X/1700/2011/2066, AMD AM4/TR4
Dimensions du radiateur	275 x 123 x 30 mm
Dimensions de la pompe	80 x 80 x 55 mm
Poids total	Environ 1.5 kg
Matériau du radiateur	Aluminium
Matériau de la pompe	Cuivre et plastique
Type de ventilateurs	2 x 120 mm (Aer P120 inclus)
Vitesse des ventilateurs	500 - 1800 tr/min (PWM)
Débit d'air max	94 CFM par ventilateur
Niveau sonore des ventilateurs	22 - 36 dBA
Vitesse de la pompe	800 - 2800 tr/min (PWM)
Éclairage	Anneau RGB adressable sur la pompe
Connectivité	USB 2.0 (câble micro-USB), SATA (alimentation), PWM 4 broches (ventilateurs et pompe)
Alimentation	SATA 5 V (pompe et éclairage), PWM (ventilateurs)
Logiciel de contrôle	NZXT CAM (Windows)
Fonctions principales	Refroidissement liquide CPU, contrôle par logiciel, personnalisation RGB, affichage des informations système (selon version)
Entretien et nettoyage	Dépoussiérer le radiateur et les ventilateurs avec un chiffon doux. Ne pas utiliser de liquides ou de nettoyants abrasifs.
Sécurité	Éviter tout contact avec le liquide. Ne pas démonter la pompe ou le radiateur. Utiliser uniquement les vis et supports fournis.
Pièces détachées et réparabilité	Ventilateurs, vis et supports de fixation disponibles sur support.nzxt.com. Le système est scellé : ne pas ouvrir le circuit liquide.
Garantie	6 ans (selon région)

FOIRE AUX QUESTIONS - Kraken X53 NZXT

Quels sockets sont compatibles avec le NZXT Kraken X53 ?

Le Kraken X53 est compatible avec les sockets Intel LGA 1200/115X/1700/2011/2066 et AMD AM4/TR4. Vérifiez la compatibilité de votre carte mère avant installation.

Comment installer le support de rétention AMD ?

Retirez le support Intel préinstallé sur la pompe en tournant dans le sens inverse des aiguilles d'une montre. Placez ensuite le support AMD et tournez-le dans le sens horaire pour le fixer. Pour le socket TR4, utilisez le support AMD TR4 fourni avec le processeur.

Que faire si la pompe fait du bruit ?

Assurez-vous que la pompe est correctement alimentée et que le câble PWM est branché sur un connecteur CPU_FAN ou AIO_PUMP. Vérifiez que le radiateur n'est pas obstrué et que le niveau de liquide est suffisant (système scellé). Un bruit d'air peut disparaître après quelques heures de fonctionnement.

Comment contrôler l'éclairage RGB du Kraken X53 ?

Téléchargez et installez le logiciel NZXT CAM depuis nzxt.com/camapp. Il permet de personnaliser les couleurs, les effets et la vitesse des ventilateurs. Branchez le câble micro-USB sur un connecteur USB 2.0 interne de la carte mère.

Puis-je ajouter des ventilateurs RGB supplémentaires ?

Oui, le câble multi-broches dispose d'un connecteur RGB LED pour périphériques NZXT RGB (vendus séparément). Branchez-les en respectant l'orientation et contrôlez-les via CAM.

Comment brancher le câble d'alimentation SATA ?

Connectez le câble SATA provenant de la pompe au câble d'alimentation SATA de votre bloc d'alimentation. Cela fournit l'alimentation électrique à la pompe et à l'éclairage.

Que faire si l'ordinateur ne démarre pas après installation ?

Vérifiez que le câble de la pompe est branché sur le connecteur CPU_FAN de la carte mère. Si nécessaire, désactivez la surveillance de la vitesse du ventilateur CPU dans le BIOS. Assurez-vous que tous les câbles sont bien enfoncés et que le radiateur est correctement fixé.

Quelle est l'orientation recommandée de la pompe ?

Vous pouvez orienter la pompe par incréments de 90° via le logiciel CAM. Positionnez les tubes de manière à ne pas gêner les autres composants (RAM, GPU). Évitez de placer la pompe au point le plus haut du circuit pour réduire les bulles d'air.

Comment nettoyer le radiateur et les ventilateurs ?

Utilisez un chiffon doux ou une bombe d'air comprimé pour dépoussiérer les ailettes du radiateur et les pales des ventilateurs. Ne jamais utiliser de liquide ou de nettoyant abrasif. Un entretien régulier prolonge la durée de vie du produit.

Où puis-je obtenir des pièces de rechange ?

Visitez support.nzxt.com pour commander des vis, supports de fixation ou ventilateurs de remplacement. Le circuit liquide est scellé et ne peut pas être réparé par l'utilisateur. Contactez le service client pour tout problème de fuite.

MODE D'EMPLOI Kraken X53 NZXT

C. Support de détention AMD

x1

B. Support de détention Intel (préinstallé)

×1

D. Backplate Intel

X1

I. Vis pour ventilateur 30mm UNC 6-32

Z53-x16,Z63-x16,Z73-x12

J. Vis 5mm UNC 6-32

Z53-x8,Z63-x8,Z73-x12

K. Rondelle

Z53-x16,Z63-x16,Z73-x24

L. Vis à main

×4

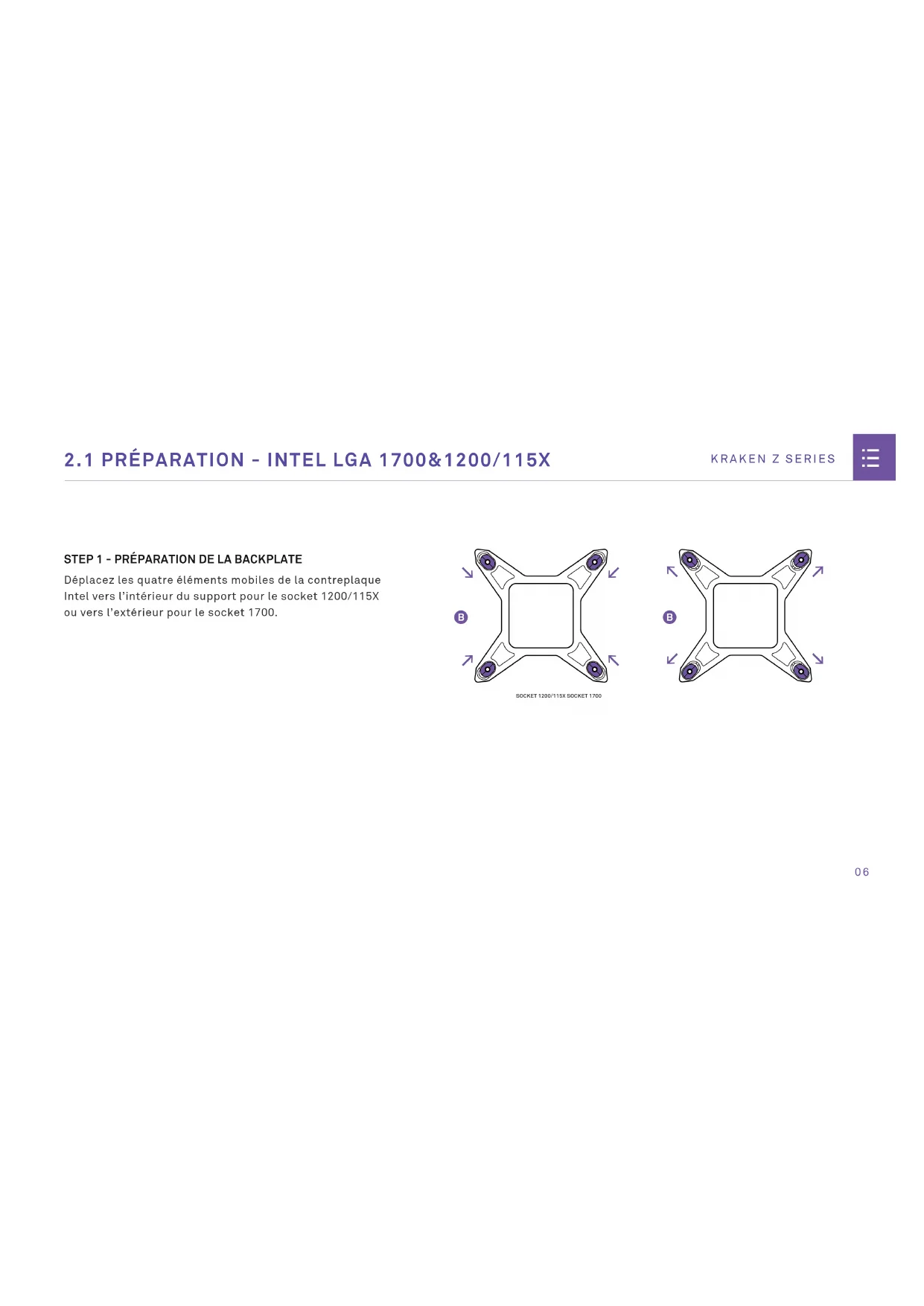

Déplacez les quatre éléments mobiles de la contreplaque Intel vers l'intérieur du support pour le socket 1200/115X ou vers l'extérieur pour le socket 1700.

SOCKET 1200/115X SOCKET 1700

STEP2-INSTALLATION DE LA BACKPLATE

Installez la contreplaque Intel à l'arrière de la carte mère comme indiqué sur le schéma. Veuillez vous assurer que les éléments mobiles sont bien en place dans les trous de la carte mère et que le plaque du support CPU soit bien positionné dans la découvert de la contreplaque Intel.

STEP 3 - INSTALLATION DES ENTRETOISE

Installez ensuite les quatre supports pour socket 1700/1200/115X sur la face avant de la carte mère.

2.2 PREPARATION - INTEL LGA 2011/2066

KRAKEN Z SERIES

STEP1-PREPARATION DE LA CONTREPLAQUE

Installez les quatre supports pour socket 2011/2066 sur la face avant de la carte mère.

2.3 PREPARATION - INTEL LGA AMD

KRAKEN Z SERIES

STEP 1 - PREPARATION DU SUPPORT DE RÉTENTION

Retirez le support de montage AMD standard et maintenez la plaque arrirere d'origine à l'arriere de la carte mère.

POUR LE CONNECTEUR TR4, PASSEER AMD-ETAPE 3

STEP2-INSTALLATION DES ENTRETOISES

Depuis l'avant de la carte mère, installez les quatre entretoises AMD (AM4).

STEP 3 - CHANGESMENT DU SUPPORT DE RÉTENTION

or

1. Appuyez sur le support de détention Intel et poussez le vers la pompe.
2. Tournez le support dans le sens inverse des aiguilles d'une montre pour le libreter.
3. Retiree le support de détention Intel
4. Renouvelez la manipulation dans l'ordre inverse des étapes ci-dessus pour installer le support de détention AMD sur la pompe. Pour le socket TR4, installez le support de détention AMD TR4 fourni dans la boite du processeur Threadripper.

3. INSTALLATION

KRAKEN Z SERIES

3.1 Installation de la pompe - Orientation de la pompe 14

15

3.3 Installation de la pompe - AMD TR4 16

3.4 Installation du radiateur et des ventilateurs....17

3.5 Mise en route des ventilateurs 20

3.6 Branchement du tachymetre de la pompe 21

3.7 Branchement du cable d'alimentation SATA....223.2 Instal

3.8 Branchement du cable USB 23

3.9 Branchement de péripériques LED RGB pour contrôle del'éclairage 24

3.1 INSTALLATION DE LA POMPE ORIENTATION DE LA POMPE

KRAKEN Z SERIES

L'orientation de l'afficheur peut etre ajustee par incrementes de 90^ via le logiciel CAM. Vous pouvez orienter les tubes de la pompe en fonction de la disposition des composants yours carte mere.

3.2 INSTALLATION DE LA POMPE - INTEL/AMD AM4

KRAKEN Z SERIES

Placez la pompe avec le support de détention sur le processeur. Assurez-vous que les quatre séparateurs passent dans les trous du support et sécurisez l'installation avec les vis à molette.

3.3 INSTALLATION DE LA POMPE - AMD TR4

KRAKEN Z SERIES

Placez la pompe avec le support de détention sur le processeur. Les différents trou s pour les vis du socket TR4 sont de longueur differente. Assurez-vous que les quatre vis sont alignees et serrez les dans l'ordre indique (de 1 à 4).

3.4 INSTALLATION DU RADIATEUR ET DES VENTILATEURS

KRAKEN Z SERIES

En fonction de votre type d'installation,

veuillageutiliserlavisserieappropriée：

• INSTALLATION DIRECTE
• INSTALLATION INDIRECTE

NOTE

• Utilisez toujours les rondelles pour éviter les dommages.

INSTALLATION DIRECTE

Dans le cas d'une installation ou le radiateur est fixé directement sur le chassin, veuillez d'abord installer les ventilateurs en utilisant les vis de 30mm et les rondelles. Utilisez ensuite les vis de chassin 5mm et les rondelles pour installer le radiateur.

INSTALLATION INDIRECTE

Dans le cas d'une installation où les ventilateurs sont places entre le radiateur et le chassin, veuillez utiliser les vis pour ventilateurs de 30mm et les rondelles.

3.5 MISE EN ROUTE DES VENTILATEURS

KRAKEN Z SERIES

Branchez le cable du ventilateur sur le premier connecteur 4 broches du cable multi-broches. Utilisez ensuite les autres connecteurs disponibles en fonction de vos besoin.

3.6 BRANCHEMENT DU TACHYMÈTURE DE LA POMPE

KRAKEN Z SERIES

Branchez le connecteur 3 broches du cable multi-broches sur le connecteur 4 broches CPU_FAN ou AIO_PUMP de la carte mère.

NOTE

Vous devrez peut etre defaillance des ventilateurs dans le biS de la carte mere si le connecteur CPU_FAN n est inutilise.

3.7 BRANCHEMENT DU CABLE D'ALIMENTATION SATA

KRAKEN Z SERIES

Branchez le cable d'alimentation SATA au cable d'alimentation correspondant du bloc d'alimentation.

3.8 BRANCHEMENT DU CABLE USB

KRAKENZSERIES

Branchez le cable micro-USB sur la pompe et sur un connecteur interne USB 2.0 disponible de la carte mère.

3.9 BRANCHEMENT DE PÉRIPHÉRIQUES LED RGB POUR CONTROôle DE L'éCLAIRAGE (OPTIONNEL)

KRAKEN Z SERIES

Verifiez l'orientation et branche vos périphériques compatibles NZXT RGB sur le connecteur RGB LED du cable multi-broches. (Périphériques vendus séparation)

4. TÉLECHARGEMENT DE NZXT CAM

KRAKEN Z SERIES

NZXTCAM

Téléchargez et installez NZXT CAM depuis nzxt.com/camapp.

Si vous ave des questions ou des problèmes avec le produit NZXT que vous ave acheté, n'hésitez pas à contacter [e-mail] avec une description détaillée de votre problème et votre preuve d'achat. Vous pouvez aussi commander des pieces de remplacement auprès support.nzxt.com. Pour les commentaires et les suggestions, envoyez un email à notre equipe de design, [e-mail]. Merci d'avoir acheté ce produit de NZXT. Pour plus d'informations sur NZXT, visitez notre site Web. Site Web de NZXT: NZXT.com
