C62 - Platine_disque Crosley - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Platine disque manuelle, entraînement par courroie, compatible avec vinyles 33, 45 et 78 tours.
Dimensions	Dimensions compactes pour un usage domestique, poids léger pour une portabilité facile.
Utilisation	Facilité d'utilisation avec un bras de lecture ajustable et un réglage de la vitesse.
Maintenance	Nettoyage régulier de la surface et de la tête de lecture recommandés pour une performance optimale.
Sécurité	Utiliser sur une surface stable, éviter l'humidité pour prévenir les dommages.
Informations générales	Idéale pour les amateurs de vinyles, design rétro attrayant, sortie audio RCA pour connexion à des haut-parleurs externes.

FOIRE AUX QUESTIONS - C62 Crosley

Comment connecter la platine Crosley C62 à des haut-parleurs externes ?

Utilisez un câble audio RCA pour connecter la sortie RCA de la platine aux entrées RCA de vos haut-parleurs externes. Assurez-vous que les haut-parleurs sont alimentés et allumés.

Pourquoi le son de ma platine Crosley C62 est-il faible ou distordu ?

Vérifiez que le volume de la platine est réglé correctement. Assurez-vous également que la cellule (aiguille) est en bon état et qu'elle est correctement installée.

Comment remplacer la cellule de la Crosley C62 ?

Dévissez la cellule existante à l'aide d'un tournevis approprié, puis fixez la nouvelle cellule en veillant à bien connecter les fils correspondants.

La platine n'arrive pas à lire les disques. Que faire ?

Assurez-vous que le disque est propre et exempt de rayures. Vérifiez également que le bras de lecture est correctement positionné et que le levier de fonctionnement est activé.

Comment ajuster la vitesse de lecture sur la Crosley C62 ?

Utilisez le sélecteur de vitesse situé sur le devant de la platine pour choisir entre 33, 45 ou 78 tours par minute, selon le disque que vous écoutez.

Que faire si le bras de lecture ne se lève pas ?

Vérifiez que le levier de fonctionnement est en position 'levée'. Si le problème persiste, il se peut qu'il y ait un blocage mécanique, auquel cas il est recommandé de contacter le service client.

Comment nettoyer ma platine Crosley C62 ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Pour la cellule, utilisez une brosse spéciale pour cellules afin d'éliminer la poussière sans l'endommager.

Puis-je utiliser la Crosley C62 avec un amplificateur ?

Oui, vous pouvez connecter la platine à un amplificateur via les sorties RCA. Assurez-vous que l'amplificateur est compatible avec des sources de niveau ligne.

La platine fait un bruit de grattement lors de la lecture. Que faire ?

Vérifiez que le disque est propre et bien positionné sur le plateau. Assurez-vous également que le bras de lecture est correctement équilibré et que la cellule est bien installée.

Comment régler le contrepoids sur la Crosley C62 ?

Pour régler le contrepoids, dévissez-le légèrement, tournez-le pour ajuster le poids selon les spécifications de la cellule, puis revissez-le en place.

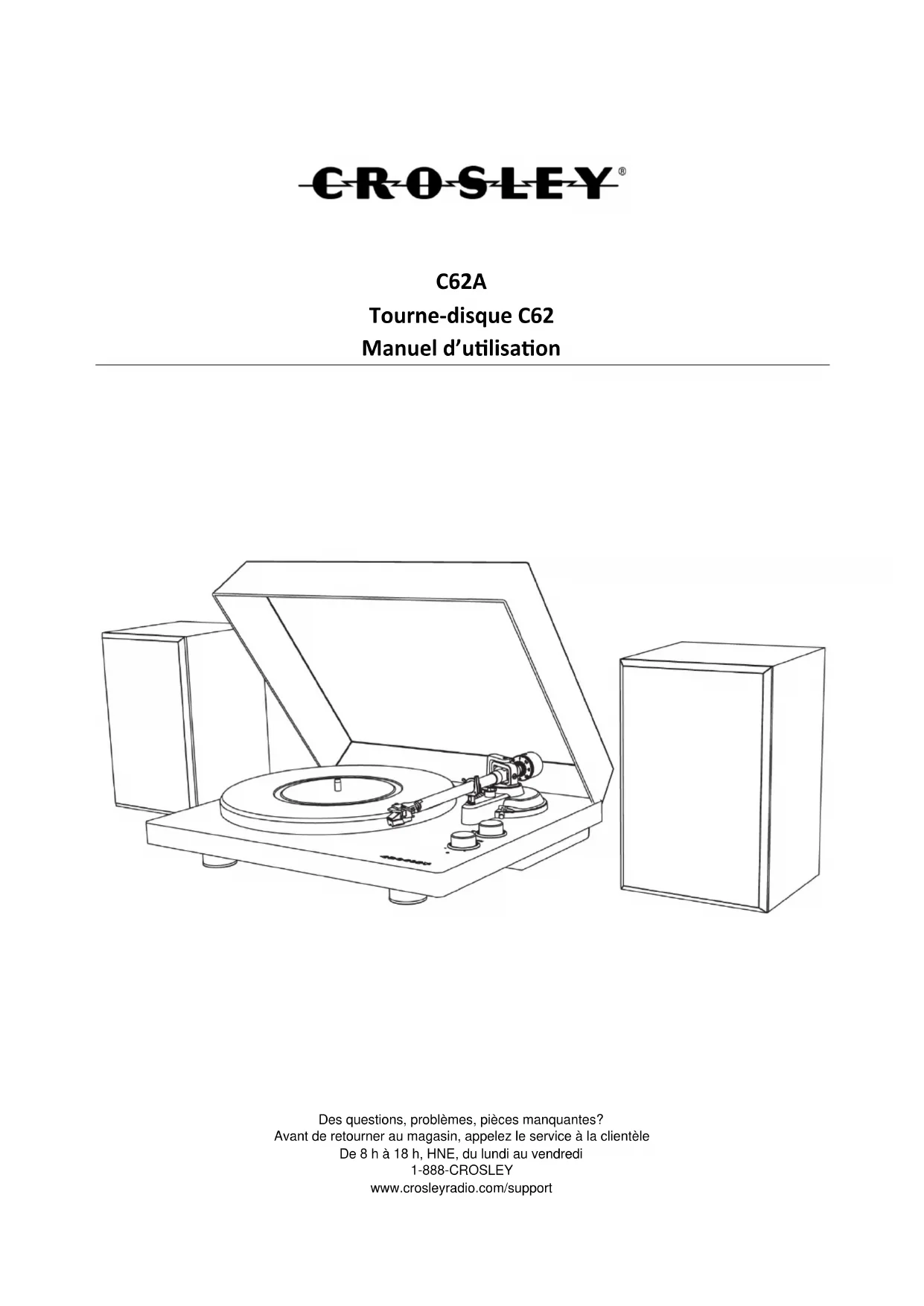

MODE D'EMPLOI C62 Crosley

Manuel d'utilisation

Instructions de sécurité

Veuillez lire et comprendre l'intégralité de ce manuel avant d'utiliser ce produit. Conservez ces instructions pour pouvoir les consulter ultérieurement.

1. Ne pas utiliser ce produit près de l'eau.
2. Ce produit doit être alimenté uniquement par le type de source d'alimentation indiqué sur l'étiquette ou dans le présent manuel d'utilisation.
3. Ne pas tenter de modifier le dispositif de sécurité que constitue la fiche polarisée. Une fiche polarisée a deux lames, l'une étant plus large que l'autre. Cette fiche peut être insérée dans une prise électrique d'une seule façon. S'il est impossible d'insérer la fiche complètement dans la prise, inverser la fiche. Si la fiche ne peut toujours pas s'insérer entièrement, contacter un électricien.
4. Faire en sorte que personne ne marche sur le cordon d'alimentation ou que ce dernier ne soit pas pincé, notamment au niveau des fiches, des prises murales et du point de sortie du produit.
5. Ne pas surcharger les prises murales, cordons de rallonge ou prises de courant intégrales, car cela pourrait entraîner un risque d'incendie ou de décharge électrique.
6. Ne jamais pousser d'objets, quelle que soit leur nature, dans les ouvertures, car ils pourraient toucher des points de tension dangereux ou court-circuiter des pièces, ce qui pourrait entraîner un incendie ou une décharge électrique. Ne jamais renverser de liquide, quelle qu'en soit la nature, sur le produit.
7. Ne pas tenter de réparer ce produit vous-même, car couvrir ou ôter des couvercles pourrait vous exposer à une tension dangereuse ou à d'autres dangers. Faire appel à une personne qualifiée pour toutes les réparations.
8. Les changements ou les modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur de faire fonctionner le matériel.
9. Ne pas utiliser d'accessoires non recommandés par le fabricant du produit, car ils pourraient causer des dommages.
10. Il est important de déplacer avec prudence le produit s'il se trouve sur un chariot. Les arrêts brusques, une force excessive et les surfaces inégales peuvent entraîner le retournement du produit sur un chariot.
11. Des fentes et ouvertures sont présentes dans le boîtier pour la ventilation, pour assurer un fonctionnement fiable du produit et pour le protéger d'une surchauffe. Ne pas bloquer ou couvrir ces ouvertures.
12. Débrancher le produit pendant un orage ou lorsqu'il est inutilisé pendant une période prolongée.

Contenu de la trousse

Avant de jeter les emballages, veuillez les passer en revue minutieusement et vérifier que vous avez les éléments suivants fournis dans cette trousse :

• Tourne-disque
  • Couvercle du tourne-disque
• Tapis antidérapant du tourne-disque
• Plateau du tourne-disque
• Adaptateur 45 tours
• Contrepoids du bras de lecture
• Poulie d'entraînement
• Rapporteur d'alignement pour cartouche
• Adaptateur d'alimentation
• Haut-parleurs
• Fil de haut-parleur x 2

Veuillez contacter le service à la clientèle de Crosley s'il manque des accessoires dans la trousse. Conservez les emballages d'origine pour procéder à un échange ou à un retour.

Spécifications

Crosley C62A

Puissance Adaptateur c.a., sortie c.d. 15 V 2.4 A

Consommation d'énergie 70 W

Haut-parleurs 8Ω 10W x 2

Vitesse du tourne-disque 33 1/3, 45 tr/min

Variation de la vitesse +1,5 %

Fluctuations <0,15%

Rapport signal/bruit 72 dB

Force de portance négative 3.0-6.0 g

Longueur effective du bras de lecture 8,6 po (218,5 mm)

Surplomb 0,73 po (18,5 mm)

Dimension du produit (L x H x P) 16,46 po x 4,84 po x 13,62 po;

couvercle ouvert : 16,46 po x 15,55 po x 16.14 po

Poids 21.69 lb (9,4 kg)

Aiguille : Crosley NP-5

Réponse de fréquence 20 Hz à 20 kHz

Équilibre des canaux < 2.5dB

Séparation des canaux > 18dB

VTensionde sortie 2.5 mV

Résistance de charge recommandée 47 kΩ

Connexion amplificateur Entrée MM

Pression de lecture recommandée 3.5±0.5g

Poids 0,18 oz (5 g)

Remarque :

- La conception et les spécifications sont sujettes à modification sans préavis.

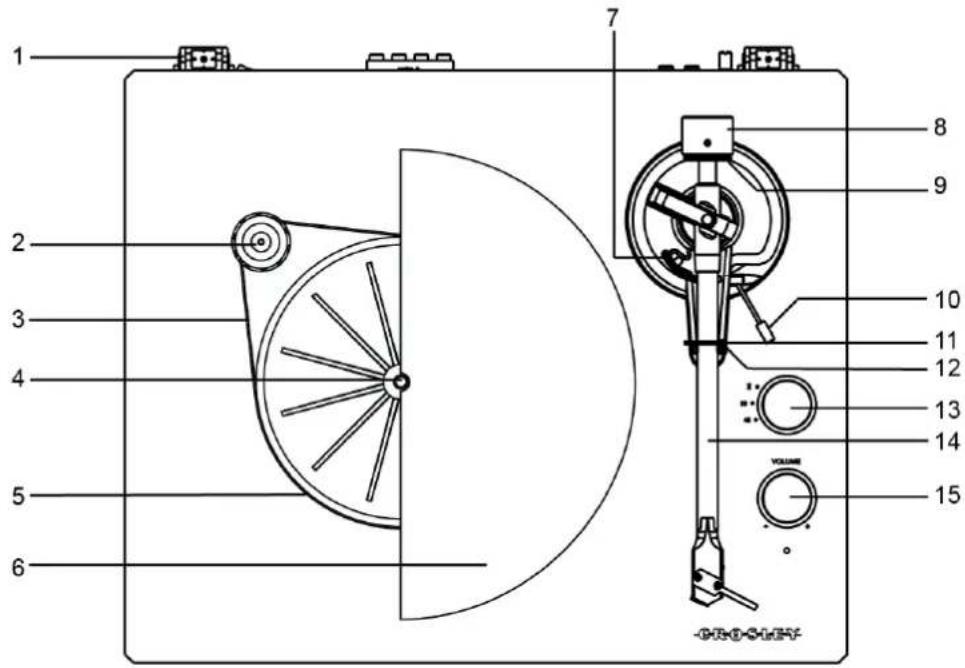

Description du produit

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 VOLUME

1. Charnière
2. Poulie d'entraînement
3. Courroie d'entraînement
4. Axe du tourne-disque
5. Plateau d'entraînement du tourne-disque
6. Plateau du tourne-disque
7. Lève-bras
8. Contrepoids du bras de lecture
9. Disque gradué de la force d'appui
10. Levier du lève-bras

11. Attache de retenue

12. Support du bras de lecture

13. Bouton de fonction
14. Bras de lecture
15. Bouton de volume
16. Haut-parleurs
17. Entrée de mise à la terre
18. Prises RCA
19. Commutateur Phono/Line (Phono/ligne)
20. Prise d'alimentation
21. Bornes de sortie haut-parleurs
22. Sélecteur d'alimentation

Configuration initiale

Configuration de base

1. Placez l'appareil sur une surface plane. L'emplacement choisi doit être stable et sans vibration.
2. Installez le couvercle du tourne-disque sur les charnières.
3. Retirez l'attache qui retient le bras de lecture.
4. Installez comme il se doit le plateau du tourne-disque et la courroie d'entraînement.
5. Placez le tapis antidérapant sur le plateau du tourne-disque.
6. Faites glisser le contrepoids du bras de lecture sur le bras de lecture et tournez-le légèrement sur l'axe arrière du bras de lecture.
7. Ajustez le contrepoids pour définir la pression appropriée du stylet.
8. Branchez l'adaptateur c.a. à la prise d'alimentation de l'appareil.

Remarque : Ne branchez pas l'adaptateur c.a. à la prise avant la fin du montage. Avant d'allumer l'appareil, vérifiez à nouveau que tous les paramètres des branchements sont corrects. Mettez toujours l'appareil hors tension lorsque vous effectuez ou supprimez des branchements.

Ajustement du contrepoids du bras de lecture pour la pression du stylet

1. Retirez la protection du stylet de la cartouche et évitez de toucher l'extrémité du stylet pendant l'ajustement.
2. Ouvrez l'attache de retenue du bras de lecture, maintenez doucement le bras de lecture et éloignez-le de son support. Le bras de lecture est alors déséquilibré et peut osciller librement.
3. Soulevez le bras de lecture de son support et tenez-le doucement. Le bras de lecture est alors déséquilibré.
4. Faites pivoter doucement le contrepoids vers l'avant du tourne-disque jusqu'à ce que le bras de lecture soit équilibré horizontalement et puisse se maintenir librement au-dessus du plateau sans que le stylet ne touche la surface.
5. Replacez le bras de lecture sur le support du bras de lecture et verrouillez l'attache de retenue.
6. Tout en maintenant fermement le contrepoids sans le faire pivoter, tournez uniquement la balance à cadran de la force de portance négative avec précaution jusqu'à ce que le « 0 » inscrit sur l'échelle et la ligne de centre marquée le long du haut du bras de lecture soient alignée.
7. Faites pivoter le contrepoids, y compris la balance à cadran de la force de portance négative, dans le sens inverse des aiguilles d'une montre (comme vu depuis l'avant du tourne-disque) afin d'ajuster la valeur de pression du stylet conformément aux recommandations du fabricant.

Remarque :

• Chaque mesure de l'échelle correspond à 0,05 g (gramme).
• La pression recommandée pour la cartouche installée en usine est 3,5 g.
  Remarque : La cartouche ne va pas au-delà de 1,75 g. Vous devrez effectuer deux rotations complètes pour atteindre 3,5 g.

Configuration du plateau du tourne-disque et de la courroie

1. Placez la courroie d'entraînement autour du petit plateau qui est relié à la broche du tourne-disque, puis utilisez l'outil de montage de la courroie d'entraînement fourni pour aider à tirer sur la courroie pour bien la placer autour de l'encoche de la poulie du moteur.
2. Passez le plateau du tourne-disque par la broche du tourne-disque.

Branchement du système stéréo

Prises RCA

• Les prises RCA de cet appareil sont partagées à la fois comme prises de sortie phono et prises de sortie de ligne. Elles sont déterminées par le commutateur Phono/Line (Phono/ligne).
• Lorsqu'elles sont utilisées comme sortie de ligne, les prises RCA émettent des signaux de niveau de ligne analogique et peuvent être connectées directement à une paire de haut-parleurs actifs ou l'entrée appropriée de votre système stéréo. Lorsqu'elles sont utilisées comme sortie phono, elles doivent être branchées au préamplificateur phono ou à l'entrée phono du système stéréo.
• La prise rouge se branche sur le canal droit et la prise blanche se branche sur le canal gauche.

Remarque :

• Si le commutateur Phono/Line (Phono/ligne) est en position LINE (LIGNE), mais que les prises RCA sont branchées à l'entrée phono du système stéréo, le son peut être déformé à cause d'une surcharge de l'entrée et cela pourrait endommager votre système stéréo.
• Si le commutateur Phono/Line (Phono/ligne) est en position PHONO (PHONO), mais que la prise RCA est branchée à l'entrée ligne du système stéréo, le volume sera très bas à cause de l'absence de préamplification du signal.
• La prise RCA n'est pas conçue pour être branchée directement aux haut-parleurs passifs/qui ne sont pas sous tension, et si cela arrive, le volume sera très bas.

Bornes des haut-parleurs avec attache à ressort

Les bornes des haut-parleurs avec attache à ressort émettent des signaux de niveau haut-parleur amplifiés comme sortie et doivent être branchées aux haut-parleurs passifs.

Utilisation du Bluetooth

1. Mettez le Bouton de fonction sur le mode Bluetooth ✝; l'unité émettra un son d'activation.
2. Activez la fonction Bluetooth de votre appareil audio, recherchez « Crosley C62 » et associez l'appareil.
3. Une fois votre appareil associé à l'unité, celle-ci émettra un bref son de confirmation.
4. Lire et diffuser de la musique en continu de votre appareil sur l'unité.
   Remarque : Versions de Bluetooth - *4.2*

Utilisation du tourne-disque

1. Appuyez sur l'interrupteur d'alimentation pour mettre l'appareil sous tension.
2. Réglez le Bouton de fonction en conséquence.
3. Placez le disque sur le tourne-disque. Utilisez l'adaptateur 45 tours au besoin.
4. Retirez le protecteur du stylet.
   Remarque : Pour éviter d'endommager le stylet, vérifiez que le protecteur de stylet inclus est bien en place lorsque vous déplacez ou nettoyez le tourne-disque.
5. Relâchez l'attache de retenue du bras de lecture.
   Remarque : Lorsque vous n'utilisez pas le tourne-disque, n'oubliez pas de verrouiller à nouveau l'attache de retenue.
6. Soulevez doucement le bras de lecture de son support et déplacez-le au-dessus du disque, là où vous souhaitez commencer la lecture. Utilisez le levier du bras de lecture pour soulever le levier de levage du bras de lecture et laissez y reposer le bras de lecture.
7. Abaissez le levier du bras de lecture. Le bras de lecture descendra doucement sur le disque et commencera la lecture.
8. Lorsque la lecture du disque est terminée, utilisez le levier du bras de lecture pour soulever le bras de lecture, puis le remettre sur le support du bras de lecture. Pour interrompre la lecture, répétez les mêmes étapes.
9. Verrouillez l'attache de retenue pour retenir le bras de lecture.

Remplacement de l'aiguille

Retrait de l'aiguille

1. Tirez doucement vers le bas le bord avant de l'aiguille.
2. Tirez l'aiguille vers l'avant.
3. Tirez vers l'extérieur pour l'enlever.

Installation de l'aiguille

1. Positionnez l'aiguille avec son extrémité vers le bas.
2. Alignez l'arrière de l'aiguille avec la cartouche.
3. Insérez l'aiguille avec son extrémité avant à un angle descendant et soulevez doucement l'avant de l'aiguille vers le haut jusqu'à ce qu'il s'enclenche.

1 2 3 SNAP!

Entretien du tourne-disque

1. Ne pas toucher l'extrémité du stylet avec vos doigts. Éviter de cogner le stylet sur le tapis du tourne-disque ou le bord du disque.
2. Nettoyer souvent le stylet avec une brosse douce dans un mouvement d'arrière vers l'avant uniquement.
3. Nettoyer les disques pour retirer la poussière ou la graisse avec une brosse de nettoyage pour disque et une solution nettoyante pour disque.
4. Nettoyer le couvercle du tourne-disque et le boîtier du tourne-disque avec un chiffon microfibre légèrement humide. Remarque : Ne pas utiliser d'autre nettoyant contenant de l'alcool, du benzène ou tout autre produit chimique nocif qui pourrait endommager la peinture et la finition du tourne-disque.

** Crosley propose toute une gamme d'accessoires de nettoyage. Veuillez contacter votre détaillant ou consulter notre site Web www.crosleyradio.com pour obtenir plus d'informations sur les produits de nettoyage.

Dépannage

L'appareil ne s'allume pas

• L'adaptateur d'alimentation n'est pas branché correctement.
- Aucune alimentation au niveau de la prise électrique.

L'appareil est allumé, mais le plateau ne tourne pas

- La courroie d'entraînement du tourne-disque n'est pas installée ou a glissé.

Le tourne-disque tourne, mais il n'y a pas de son ou le son n'est pas suffisamment fort

• Le protecteur de stylet est toujours allumé.
• Le bras de lecture est levé par le levier.

Le disque tourne trop vite ou trop lentement

- Mauvaise vitesse sélectionnée pour le disque.

Fort bourdonnement sur l'entrée phono

- Le câble n'est pas correctement mis à la terre.

Déclarations relatives à la FCC

REMARQUE : Ce matériel a été testé et jugé en conformité avec les limites pour un appareil numérique de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites ont été établies pour offrir une protection raisonnable contre l'interférence nuisible dans une installation résidentielle. Cet appareil produit, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer de l'interférence nuisible aux communications radio. Toutefois, il n'existe aucune garantie qu'il n'y aura pas d'interférence dans une installation particulière. Si ce matériel cause de l'interférence nuisible à la réception radio ou de télévision, qui peut être déterminée en allumant et en éteignant le matériel, il est conseillé à l'utilisateur de tenter de remédier à l'interférence par l'un ou plusieurs des moyens suivants :

- Réorienter ou déplacer l'antenne de réception.

• Augmenter la distance entre le matériel et le récepteur.
• Brancher le matériel à une prise sur un circuit différent de celui du récepteur.
• Consulter le détaillant ou un technicien de radio ou de télévision qualifié pour obtenir de l'aide.

Les changements ou les modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur de faire fonctionner le matériel.

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est assujetti aux deux conditions suivantes :

(1) cet appareil ne peut causer des interférences nuisibles, et
(2) cet appareil doit accepter toute interférence reçue, y compris celles susceptibles de causer un fonctionnement indésirable.
