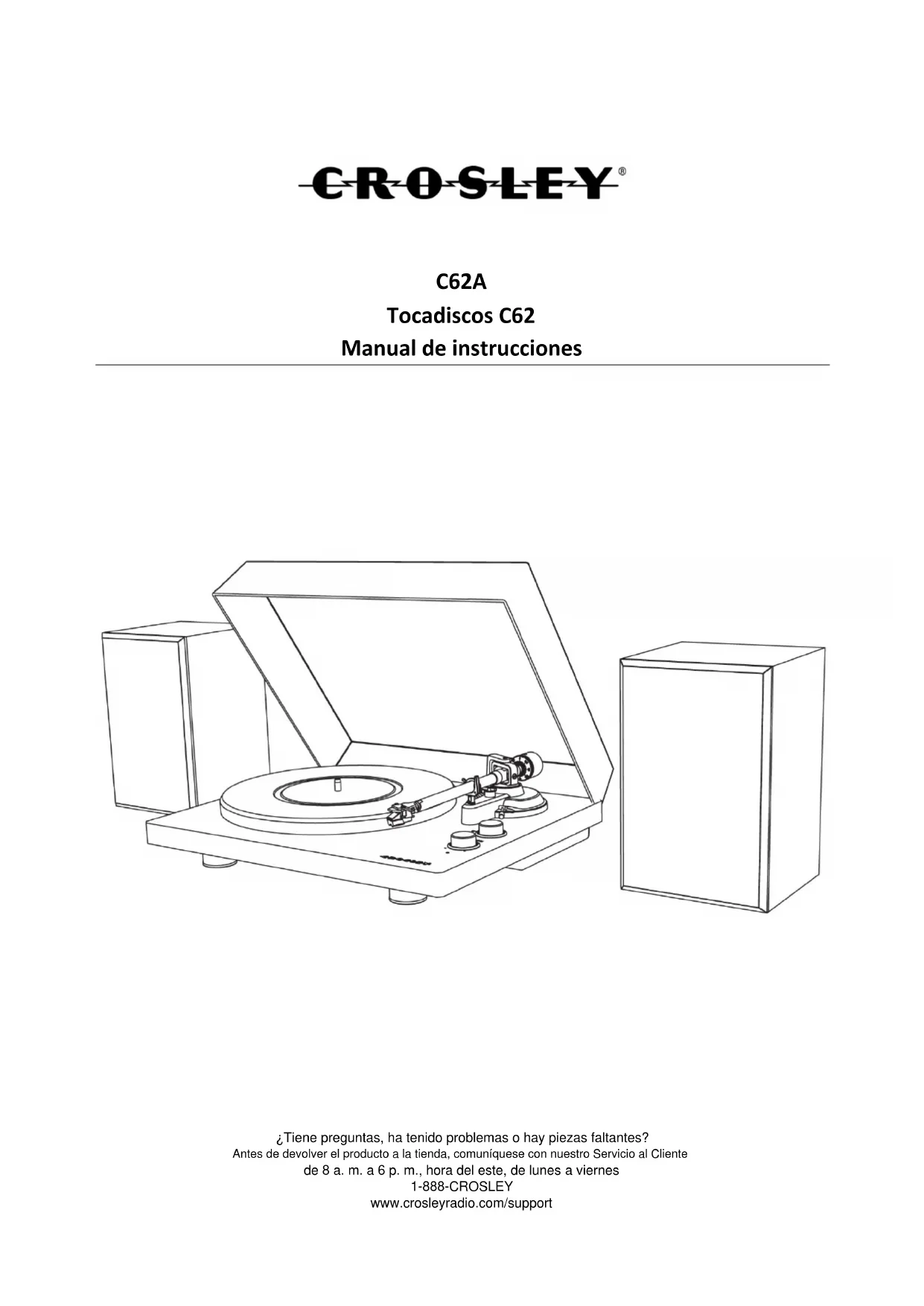

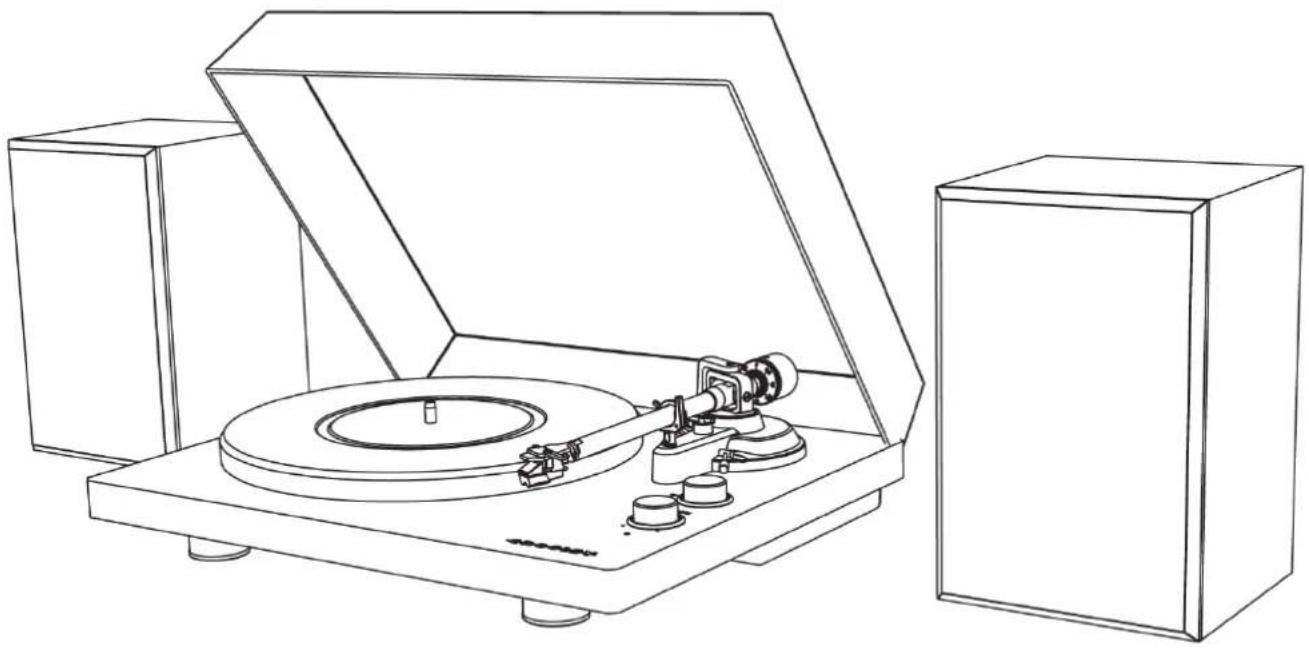

MANUAL DE USUARIO C62 Crosley

Manual de instrucciones

Instrucciones de seguridad

Lea y comprenda este manual en su totalidad antes de usar este producto. Conserve estas instrucciones para consultarlas en el futuro.

1. No use este producto cerca del agua.
2. Este producto debe ser utilizado solo con el tipo de fuente de alimentación indicado en la etiqueta o en este manual de instrucciones.
3. No subestime el propósito de seguridad del enchufe polarizado. Un enchufe polarizado posee dos hojas; una de ellas es más ancha que la otra. Este enchufe encajará en el tomacorriente en un solo sentido. Si no logra insertar completamente el enchufe en el tomacorriente, pruebe invirtiendo el enchufe. Si aún así el enchufe no encaja, comuníquese con su electricista.
4. Proteja el cable de alimentación de ser pisado o pinzado, en especial en los enchufes, los tomacorrientes y en el punto donde el cable sale del producto.
5. No sobrecargue los tomacorrientes de pared, cables de alargue, o receptáculos integrales, ya que puede generar un riesgo de incendio o descarga eléctrica.
6. No introduzca objetos de ningún tipo en el producto a través de las ranuras, ya que pueden hacer contacto con puntos de alto voltaje o provocar un cortocircuito que ocasione fuego o una descarga eléctrica. No derrame líquidos de ningún tipo sobre el producto.
7. No intente realizar tareas de mantenimiento por su cuenta, ya que abrir o remover la cubierta puede exponerlo a un voltaje peligroso y a otros riesgos. Deje toda tarea de mantenimiento en manos de un técnico de servicio calificado.
8. Los cambios o las modificaciones que no tengan la aprobación expresa de la parte responsable del cumplimiento pueden anular el permiso del usuario para utilizar el equipo.
9. No utilice accesorios que no son recomendados por los fabricantes del producto porque pueden ser peligrosos.
10. Cualquier combinación de carro y producto debe moverse con cuidado. Las paradas súbitas, el uso de fuerza excesiva y las superficies irregulares pueden causar que el producto y el carro se vuelquen.
11. Las ranuras de ventilación y las aberturas del gabinete son provistas para la ventilación y para asegurar el correcto funcionamiento del producto y evitar el recalentamiento. No bloquee ni cubra estas aberturas.
12. Desconecte el producto durante las tormentas eléctricas o cuando no se utilice durante períodos extendidos.

Artículos en este empaque

Antes de deshacerse de cualquier material del empaque, revíselo con atención y asegúrese de encontrar los siguientes artículos que se incluyen en este paquete:

• Tocadiscos
• Tapa de tocadiscos
  • Cobertor deslizable del tocadiscos
• Bandeja del tocadiscos
• Adaptador de 45 RPM
• Contrapeso del brazo del tocadiscos
• Herramienta de ensamblaje de la correa de transmisión
• Transportador de alineación de la cápsula
• Transformador
• Altavoces
• Cable de altavoz x 2

Comuníquese con el Servicio al Cliente de Crosley en caso de que faltara algún accesorio en el empaque. Conserve el material de embalaje original para realizar cambios o devoluciones.

Especificaciones

Crosley C62A

Fuente de energía Transformador de CA, salida DC de 15 V 2.4 A

Consumo de energía 70 W

Altavoces 8Ω 10W x 2

Velocidad del tocadiscos 33 1/3, 45 RPM

Variación de velocidad +1.5 %

Fluctuación y trémulo <0.15 %

Señal a ruido 72 dB

Rango de fuerza descendente 3.0-6.0 g

Longitud efectiva del brazo del tocadiscos 8,6" (218.5 mm)

Voladizo 0,73'

Dimensiones del producto (P x A x D) 16.46" x 4.84" x 13.62", con la tapa abierta 16.46" x 15.55" x 16.14"

Peso 21.69 lbs (9.84 kgs)

Aguja: Crosley NP5

Respuesta de frecuencia 20 Hz – 20 kHz

Balance de canal <2.5 dB

Separación de canal >18 dB

Voltaje de salida 2.5 mV

Resistencia de carga recomendada 47 k Ω

Conexión del amplificador MM -entrada

Presión de rozamiento recomendada 3.5±0.5g

Peso 0.18 oz

Nota:

- El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Descripción del producto

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 VOLUME GROVEY

1. Bisagra
2. Polea de transmisión
3. Correa de transmisión
4. Eje del tocadiscos
5. Concentrador del tocadiscos
6. Bandeja del tocadiscos
7. Elevador del brazo del tocadiscos
8. Contrapeso del brazo del tocadiscos
9. Dial de fuerza descendente
10. Palanca de indicación

11. Broche de sujeción

12. Soporte del brazo del tocadiscos

13. Perilla de funciones
14. Brazo del tocadiscos
15. Perilla de volumen
16. Altavoces
17. Conector a tierra
18. Conectores RCA
19. Interruptor para Fono/Línea
20. Conector de alimentación
21. Terminales de entrada de altavoz
22. Interruptor de alimentación

Instalación inicial

Instalación indispensable

1. Coloque la unidad en una superficie plana y nivelada. El lugar seleccionado debe ser estable y estar libre de vibraciones.
2. Instale la tapa del tocadiscos en las bisagras.
3. Quite la banda de sujeción que sostiene el brazo del tocadiscos.
4. Instale la bandeja del tocadiscos y la correa de transmisión según corresponda.
5. Coloque el cobertor deslizable sobre la bandeja del tocadiscos.
6. Deslice el Contrapeso del brazo del tocadiscos hacia este último y gírelo suavemente hacia el mango posterior del brazo del tocadiscos.
7. Ajuste el contrapeso para establecer la presión adecuada en la aguja fonográfica.
8. Conecte el adaptador de CA al conector de alimentación de la unidad.

Nota: No enchufe el transformador de CA a un tomacorriente hasta terminar de ensamblar las partes. Antes de encender el equipo, vuelva a asegurarse de que todos los ajustes de conexión estén correctos. Siempre apague la unidad al conectarla o desconectarla.

Ajuste del Contrapeso del brazo del tocadiscos para la Presión de la aguja fonográfica

1. Quite el protector de la aguja fonográfica de la cápsula y evite tocar la punta de la aguja fonográfica durante el ajuste.
2. Suelte broche de sujeción del brazo del tocadiscos, sostenga suavemente el brazo y aléjelo del Soporte del brazo. En este momento, el brazo del tocadiscos está desequilibrado y puede balancearse libremente
3. Levante el brazo del tocadiscos de su soporte y sosténgalo suavemente. El brazo del tocadiscos está desequilibrado en este momento.

4. Gire con cuidado el contrapeso hacia la parte delantera del tocadiscos hasta que el brazo esté equilibrado en sentido horizontal y se mueva libremente sobre la bandeja sin que la aguja fonográfica toque la superficie del disco.

5. Vuelva a colocar el brazo del tocadiscos en el soporte del brazo y trabe el Broche de sujeción.

6. Mientras el contrapeso se mantenga estable sin girar, gire con cuidado solamente el Dial de fuerza descendente hasta que el "0" en el dial esté alineado con la línea central marcada en la parte superior del brazo del tocadiscos.

7. Gire el contrapeso junto con el dial de fuerza descendente en sentido antihorario (si se mira desde la parte delantera del tocadiscos) para ajustar la presión según las recomendaciones del fabricante de la aguja fonográfica. Nota:

8. Cada marca en la escala representa 0.05 g (gramo).

9. La presión recomendada para la cápsula instalada de fábrica es de 3.5 g.
   Nota: El cartucho solo alcanza 1.75 g. Deberá realizar dos rotaciones completas para alcanzar 3.5 g.

Instalación de la bandeja y la correa del tocadiscos

1. Coloque la correa de transmisión alrededor de la bandeja pequeña que está conectada al eje del tocadiscos y luego use la herramienta de ensamblaje de la correa que se proporciona para tirar de la correa, de manera que encaje alrededor de la ranura de la polea de motor.

2. Coloque la bandeja del tocadiscos a través del eje.

Conexión del sistema estéreo

Conectores RCA

• Los conectores RCA de esta unidad son tanto los conectores de salida Fono como los conectores de salida de Línea. Esto se determina mediante el interruptor para Fono/Línea.
• Cuando se utilizan como salida de línea, los conectores generan señales analógicas de nivel de línea y se pueden conectar directamente con un par de parlantes o en la entrada correspondiente de su sistema estéreo. Cuando se utilizan como salida Fono, se deben conectar al preamplificador de fono o a la entrada fono del sistema estéreo.
• El cable rojo se conecta en el canal derecho, y el cable blanco se conecta en el canal izquierdo.

Nota:

• Si el Interruptor para Fono/Línea se ajusta en la posición LÍNEA pero los conectores RCA están conectados a la entrada fono del sistema estéreo, es posible que el sonido se distorsione debido a la sobrecarga de entradas y esto podría dañar su sistema estéreo.
• Si el interruptor para Fono/Línea está en la posición FONO pero el conector RCA está conectado a la entrada de línea del sistema estéreo, el volumen será muy bajo debido a la falta de preamplificación de la señal.
• Los conectores RCA no están diseñados para conectarse directamente a parlantes pasivos y, si se los conecta, el volumen será muy bajo.

Terminales de parlantes con conector de broche elástico

Las terminales de parlantes con broche elástico brindan señales amplificadas de nivel del parlante como salida y se deben conectar a parlantes pasivos.

Funcionamiento de Bluetooth

1. Coloque la perilla de funciones en modo Bluetooth * La unidad emitirá un sonido de activación.
2. Active la conexión de Bluetooth en el dispositivo de audio, busque "Crosley C62" y conéctelo.
3. Una vez que el dispositivo quede conectado correctamente, la unidad emitirá un sonido corto de confirmación.
4. Reproduzca música en forma inalámbrica desde el dispositivo hacia la unidad.

Nota: Versión de Bluetooth - *4.2*

Funcionamiento del tocadiscos

1. Presione el interruptor de alimentación para encenderlo.
2. Ajuste el Perilla de funciones según corresponda.
3. Coloque el disco en el tocadiscos. De ser necesario, utilice el Adaptador de 45 rpm.
4. Quite el protector de la aguja fonográfica de su ensamblaje.
   Nota: Para evitar los daños de la aguja fonográfica, asegúrese de que el protector esté ubicado correctamente cada vez que mueva o limpie el tocadiscos.
5. Suelte el Broche de sujeción del tocadiscos.
   Nota: Cuando el tocadiscos no se utilice, recuerde volver a trabar el broche de sujeción.
6. Use la palanca de indicación para levantar el brazo del tocadiscos.
7. Levante suavemente el brazo del tocadiscos de su soporte y muévalo sobre el disco en la parte que desea comenzar a reproducir. Use la palanca del brazo del tocadiscos para levantar el elevador del brazo del tocadiscos y deje que el brazo se apoye sobre este.
8. Ajuste la palanca del brazo del tocadiscos de vuelta a la posición hacia abajo. El brazo bajará lentamente hacia el disco y comenzará la reproducción.
9. Cuando el disco termine de reproducirse, utilice la palanca del brazo del tocadiscos para levantar el brazo y volver a colocarlo en el soporte del brazo. Para suspender la reproducción, siga los mismos pasos.

Reemplazo de la aguja

Quitar la aguja

1. Tire del borde delantero de la aguja con suavidad.
2. Tire la aguja hacia adelante.
3. Tire hacia fuera y quítela.

1. Coloque la aguja de manera tal que la punta quede hacia abajo.
2. Alinee la parte trasera de la aguja con la cápsula.
3. Introduzca la aguja con el extremo delantero en un ángulo descendente y suavemente levante la parte delantera de la aguja hacia arriba hasta que se trabe en su lugar.

1 2 3 SNAP!

Mantenimiento del tocadiscos

1. No toque la punta de la aguja fonográfica con los dedos. Evite golpear la aguja fonográfica con el cobertor para el tocadiscos o con el borde del disco.
2. Limpie la aguja fonográfica con frecuencia con un cepillo suave mediante movimientos de atrás hacia adelante.
3. Limpie los discos para quitarles el polvo o la grasa con un cepillo para limpiar discos y con una solución de limpieza para discos.
4. Limpie la tapa del tocadiscos y el gabinete con un paño de microfibras ligeramente humedecido. Nota: No utilice otros limpiadores que contengan alcohol, benceno o cualquier otro químico agresivo que pueda dañar la pintura y la terminación del tocadiscos.

** Crosley ofrece una línea de productos de distintos accesorios de limpieza. Para obtener más información acerca de los productos de limpieza, consulte a un comerciante o visite nuestro sitio web www.crosleyradio.com.

Solución de problemas

La unidad no enciende.

• El transformador no está conectado correctamente.
• No hay energía en el tomacorriente.

El equipo está encendido pero la bandeja no gira.

- La correa de transmisión del tocadiscos no se ha colocado o se ha salido.

El tocadiscos gira pero no emite sonidos o los sonidos no son lo suficientemente fuertes.

• El protector de la aguja fonográfica aún está colocado.
• La palanca levanta el brazo del tocadiscos.

El disco se reproduce demasiado rápido o demasiado lento.

- Está seleccionada la velocidad incorrecta para el disco.

Fuerte zumbido en la entrada fonográfica

- El cable no está conectado a tierra correctamente.

Declaraciones de la FCC

NOTA: Este equipo se verificó y se comprobó que cumple con los límites para un dispositivo digital clase B, conforme a la Sección 15 de las reglas de la Comisión Federal de Comunicaciones (FCC). Estos límites están diseñados para brindar una protección razonable frente a interferencia perjudicial en un establecimiento residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza siguiendo las instrucciones, puede causar interferencia perjudicial a las radiocomunicaciones. Sin embargo, no existe garantía de que la interferencia no ocurrirá en una instalación en particular. Si este equipo causa interferencia perjudicial a las radiocomunicaciones o a la recepción televisiva, lo que se puede determinar al encender y apagar el equipo, se recomienda que el usuario intente corregir la interferencia mediante una o más de las siguientes medidas:

- Orientar o reubicar la antena de recepción.

• Aumentar la separación entre el equipo y el receptor.
• Conectar el equipo a una toma en un circuito diferente del circuito en el que está conectado el receptor.
• Consultar al proveedor o a un técnico con experiencia en radio/TV para obtener ayuda.

Los cambios o modificaciones que no tengan la aprobación expresa de la parte responsable del cumplimiento pueden anular el permiso del usuario para utilizar el equipo.

Este dispositivo cumple con la Sección 15 de las reglas de la Comisión Federal de Comunicaciones (FCC). El uso de este equipo está sujeto a las dos condiciones siguientes:

(1) este dispositivo no causa interferencia perjudicial y
(2) este dispositivo debe aceptar cualquier interferencia recibida, incluso interferencia que pueda causar un funcionamiento no deseado.

CROSLEY®

C62A
