ESI5211LOK - Lave-vaisselle ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Lave-vaisselle encastrable
Capacité	13 couverts
Classe énergétique	A++
Niveau sonore	47 dB
Programmes de lavage	5 programmes, dont éco, intensif, rapide
Fonction de départ différé	Oui, jusqu'à 24 heures
Dimensions (HxLxP)	81.8 x 59.6 x 55 cm
Poids	45 kg
Système de sécurité	Protection contre les fuites
Consommation d'eau	9.9 L par cycle
Consommation électrique	0.93 kWh par cycle
Type de panier	Panier supérieur réglable
Filtre	Filtre autonettoyant
Accessoires inclus	Panier à couverts, support pour verres

FOIRE AUX QUESTIONS - ESI5211LOK ELECTROLUX

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le disjoncteur n'a pas été déclenché.

Pourquoi le lave-vaisselle ne lave pas correctement ?

Vérifiez que les bras gicleurs ne sont pas obstrués par des débris. Assurez-vous également que la vaisselle est correctement chargée et que le produit de lavage est présent.

Le lave-vaisselle fait un bruit anormal pendant le cycle ?

Un bruit inhabituel peut provenir d'objets coincés dans les bras gicleurs ou d'une installation incorrecte. Vérifiez l'intérieur de l'appareil pour tout objet bloquant.

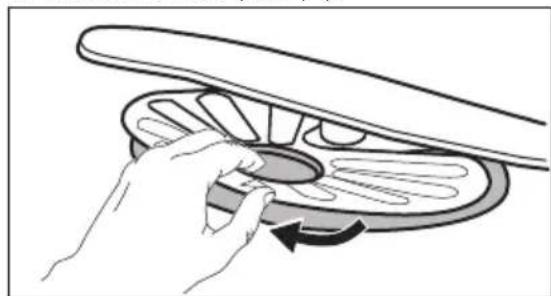

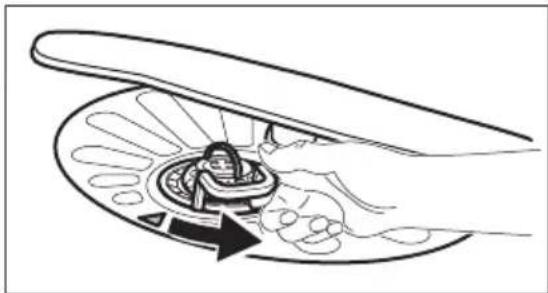

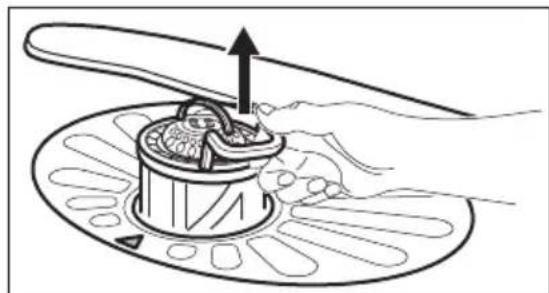

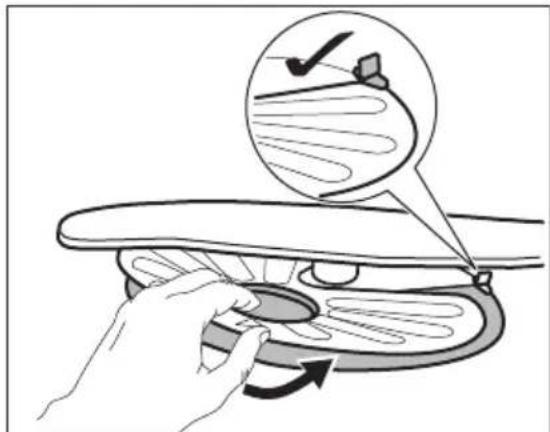

Comment nettoyer le filtre du lave-vaisselle ?

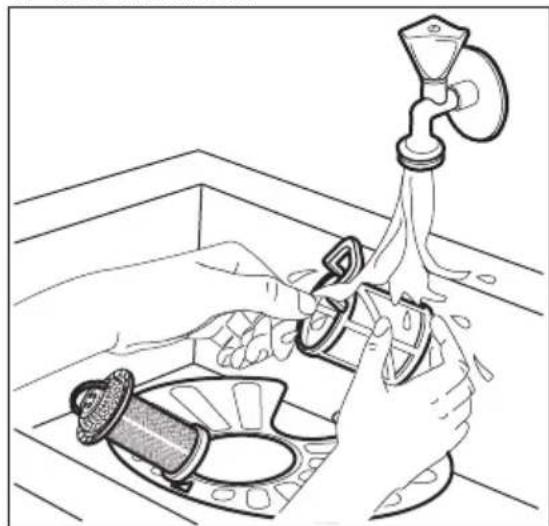

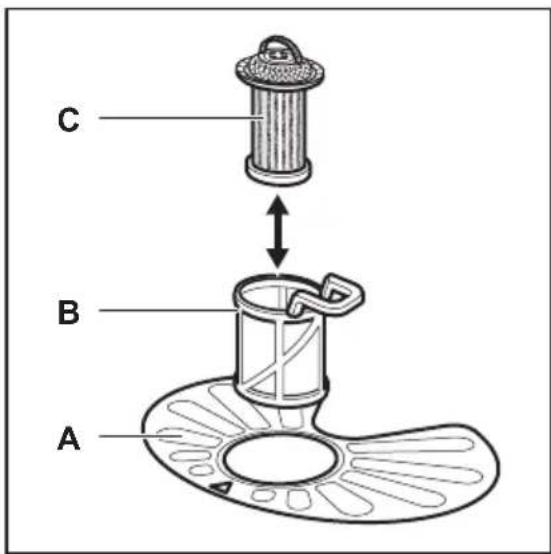

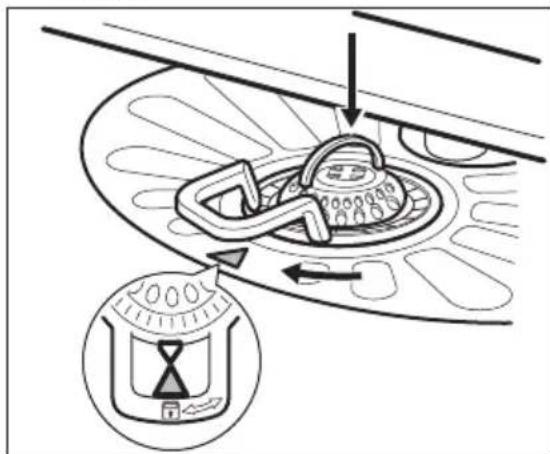

Retirez le filtre situé au fond du lave-vaisselle, rincez-le sous l'eau courante pour enlever les résidus alimentaires, puis remettez-le en place.

Le lave-vaisselle ne vidange pas l'eau, que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre et qu'il n'y a pas de blocage dans le système de drainage.

Pourquoi ma vaisselle a des taches après le lavage ?

Des taches peuvent être causées par une dureté de l'eau élevée. Utilisez un adoucisseur d'eau ou un produit de rinçage pour améliorer les résultats de nettoyage.

Comment changer le programme de lavage en cours ?

Pour changer le programme, appuyez sur le bouton 'Annuler' ou 'Arrêter' pour interrompre le cycle actuel, puis sélectionnez le nouveau programme souhaité.

Le lave-vaisselle affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les étapes de dépannage recommandées pour résoudre le problème.

Comment régler la dureté de l'eau dans le lave-vaisselle ?

Accédez au réglage de l'adoucisseur d'eau dans le menu des paramètres et ajustez-le selon la dureté de l'eau de votre région.

MODE D'EMPLOI ESI5211LOK ELECTROLUX

Merci d'avoir besoinie ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été concu sur mesure pour vous. Grace à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregisterr votre produit pour obtenir un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil :

www.electrolux.com/shop

SERVICE APRES-VENTE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter le service, assurez-vous de dispose des informations suivantes : Modèle, PNC, numéro de série.

Youtouvrezcsinformationssurla plaque signaletique.

Avertissement/Attention : consignes de sécurité.

Informations generales et conseils.

Informations en matière de protection de l'environnement.

Sous réserve de modifications.

1. CONSIGNES DE SECURITE

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de la porte de l'appareil lorsque celle-ci est ouverte.
• Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.

1.2 Consignes générales de sécurité

• Cet apparéil est conçu uniquement pour un usage domestique et des utilisations telles que :

• bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ;

• pour une utilisation privée, par les clients, dans des hôtels et autres lieux deSEDjour.

• Ne modifies pas les caractéristiques de cet apparéil.

• La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (Mpa)

• Respectez le nombre maximum de 13 couverts.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

• Placez les couteaux et les couverts avec des bouts pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontale.
• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter tout risque de chute.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Les orifices d'aération situés à la base (si prênts) ne doivent pas être obstrués par de la moquette.
• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usages.

2. INSTRUCTIONS DE SECURITÉ

2.1 Installation

• Retirez l'intégrality de l'emballage
• N'installez pas et ne branchez pas une apparéil endommagé.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiente est inférieure à 0^ .
• Suivez scrupuleusement les instructions d'installation fournies avec l'ordinateil.
• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

2.2 Connexionélectrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondant à celles de votre

Réseau. Si ce n'est pas le cas, contactez un électricei.

• Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilissez pas d'adaptateurs multipreseni de rallonges.
  Veillez à ne pas endommager la fiche secteur ni le cable d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente.
• Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.
• Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche.
• Cet apparéil est conforme aux directives CEE.
• Uniquement pour le R-U et l'Irlande. L'appareil dispose d'une alimentation

secteur de 13 A. S'il est nécessaire de changer le fusible de la fiche électrique, utilisez le fusible : 13 amp ASTA (BS 1362).

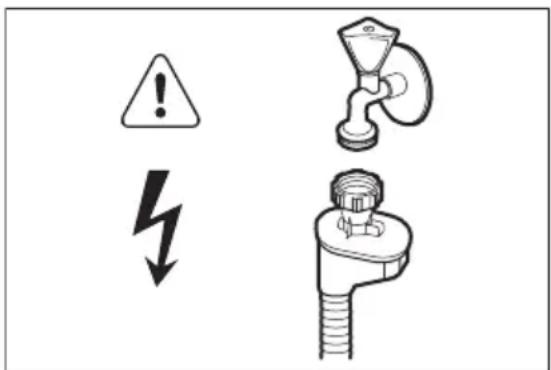

2.3 Raccordement à l'arrivée d'eau

Veillez a ne pas endommager les tuyaux de circulation d'eau.
- Avant de brancher l'appareil à des tuyaux neufs ou n'avant pas servi depuis longtemps, laissez couler l'eau jusqu'à ce qu'elle soit propre.
- Avant d'utiliser l'appareil pour la première fois, assurez-vous de l'absence de fuites.
- Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un cable d'alimentation interieur.

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est endommagé, débranchez immédiatement la fiche de la prise secteur. Contactez le service après-venture pour remplacer le tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne montez pas sur la porte ouverte de votre apparéil ; ne vous asseyez pas dessus.
• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne buvez pas l'eau de l'appareil; ne jouez pas avec.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisselle.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximate de l'appareil, ni sur celui-ci.

2.5 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Debranchez l'appareil de l'alimentation électrique.
• Coupelez cable d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

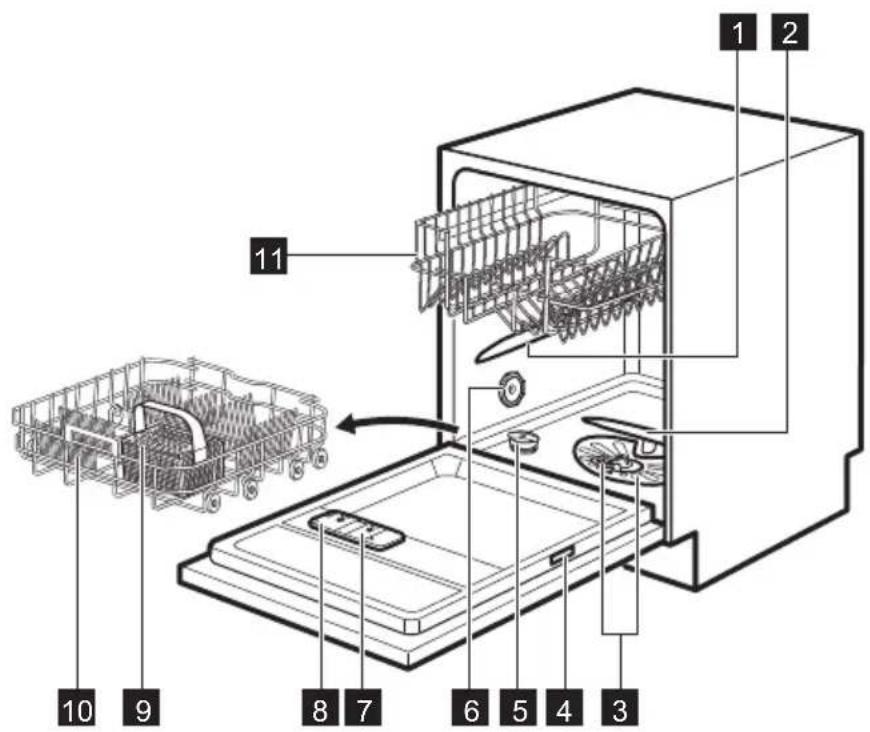

3. DESCRIPTION DE L'APPAREIL

1 Bras d'aspersion intermédiaire
2 Bras d'aspersion inférieur
3 Filtres
4 Plaque de calibrage
5 Réservoir de sel régencerant
6 Fente d'aération

7 Distributeur de liquide de rinceage
8 Distributeur de produit de lavage
9 Panier à couverts
10 Panier du bas
Panier du haut

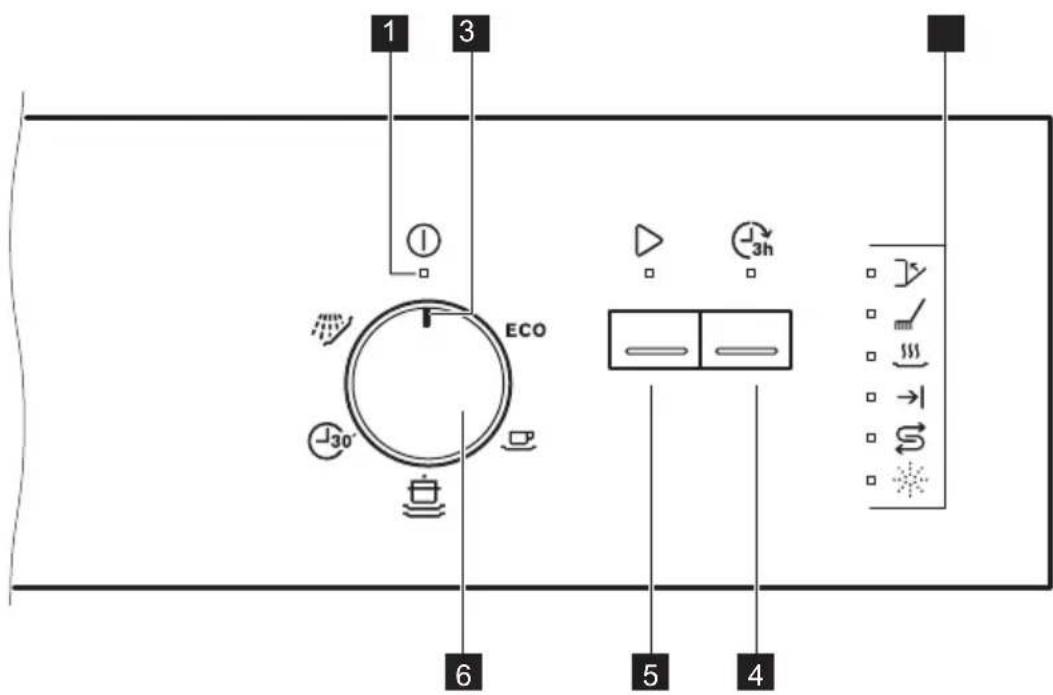

4. BANDEAU DE COMMANDES

1 Voyant Marche/Arret
5 Touche Départ
2 Indicateur de programme
6 Selecteur de programme
3 Voyants
4 Touche Départ différé

4.1 Voyants

Voyant Description
/	Phase de lavage. Il s'allume au cours de la phase de lavage.
§§§	Phase de séchage. Il s'allume au cours de la phase de séchage.
→|	Voyant de fin.
S	Voyant du réservoir de sel régénérant. Ce voyageant est toujours étéint pendant le déroulement du programme.
¶	Voyant du réservoir de liquide de rincege. Ce voyageant est toujours étéint pendant le déroulement du programme.
¥	Voyant de porte. Il s'allume lorsque la porte de l'appareil est ouverte ou mal fermée.

5.PROGRAMMES

Programme Degré de sal-issure Type de vais-selle	Phases du pro- gramme	Valeurs de consommation 1)
		Durée (min)	Consom- mation électri- que (kWh)	Eau (I)
ECO 2)	Normalement sale Vaiselle et couverts	• Préavage • Lavage 50 °C • Rincages • Séchage	195 1.039 11
3)	Très sale Vaiselle, cou- verts, plats et casseroles	• Préavage • Lavage 70 °C • Rincages • Séchage	140 - 160 1.3 - 1.5 13 - 15
4)	Normalement sale Vaiselle et couverts	• Préavage • Lavage 65 °C • Rincages • Séchage	100 - 120 1.2 - 1.5 15 - 17
404)	Vaiselle fraîchement sa- lie Vaiselle et couverts	• Lavage 60 °C ou 65 °C • Rincages	30 0.9 9
5)	Tous • Préavage 14 0.1 4

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options sélectionnées.
2) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisse et les couverts normalement sales. (Il s'agit du programme standard pour les instituts de tests.)
3) Ce programme comprend une phase de rinceage à haute température, pour des résultats plus hygieniques. Au cours de la phase de rinceage, la température reste à 70^ pendant au moins 10 minutes.
4) Ce programme permet de laver une charge de vaisse fraîchement salie. Il offre de bons résultats de lavage en peu de temps.
5) Ce programme permet de rincerrapidement la vaisselle. Cela empêche les restes de nourriture de coller sur la vaisselle et évite les mauvaises odeurs. N'utilise pas de produit de lavage avec ce programme.

5.1 Informations pour les instituts de test

Pour toute information relative aux performances de test, envoyez un courrier électronique à l'adresse :

[e-mail]

Notez le numero du produit (PNC) indiqued sur la plaque signaletique.

6. RÉGLAGES

6.1 Mode Sélection de programme et mode utilisateur

Lorsque l'appareil est en mode Sélection de programme, il est possible de régler un programme et d'entrée en mode utilisateur.

Dans le mode utiliser, il est possible de changer :

• Le niveau de l'adoucisseur d'eau en fonction de la durée de l'eau.

Ces réglages restent mémorisés tant que vous ne les modifiez pas.

Comment acceder au mode de selection du programme

L'appareil est en mode Programmation lorsque levoyant Marche/Arrêt s'allume et que levoyant Départ commence à clignoter.

Lorsque vous allumez l'appareil, celui-ci se trouve généralement en mode de sélection du programme. Toutefois, si cela

n'est pas le cas, vous pouvez acceder au mode de selection du programme de la façon suivante :

Appuyez simultanément sur les touches Start et Delay et maintenez-les enforcées jusqu'à ce que l'appareil soit en mode de selection du programme.

6.2 Adoucisseur d'eau

L'adoucisseur d'eau élimine les mineraux de l'arrivée d'eau qui pouraient avoir un impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en mineraux est elevée, plus l'eau est dure. La durée de l'eau est mesurée en échelles d'équivalence.

L'adoucisseur doit être régé en fonction du degré de durée de l'eau de votre région. Voitre compagnie des eaux peut vous indiquer la durée de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau ajust pour vous garantir de bons résultats de lavage.

Durete de I'eau

Degrés alle-mands (°dH)	Degrés fran-çais (°fH)	mmol/I DegrésClarke	Réglage du ni-veau de l'adou-cisseur d'eau
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27			5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5			1 2)

1) Reglages d'usine.
2) N'utilise pas de Sel à ce niveau.

Réglage du niveau de l'adoucisseur d'eau

L'appareil doit etre en mode Programmation.

1. Assurez-vous que l'indicateur de programme du selecteur est aligné sur levoyant Marche/Arrêt.

2. Pour entrer en mode utilisateur, appuyez sur la touche Delay en la maintainant enfonnée. Simultanement, tournez le selecteur vers la gauche jusqu'à ce que l'indicateur de programme soit aligné sur le premier programme. Relâchez la touche Delay lorsque les voyageants Start et Marche/Arrêt commence à clignoter.

3. Appuyez sur la touche Delay.

Levoyant commence a clignoter.
- Les voyageants Start et Marche/Arrêt continuant à clignoter.
Le nombre de clignotements de indique le niveau actuellément regle. Par exemple, 5 clignotements ^+ pause ^+ 5 clignotements = niveau 5.

1. Appuyez sur la touche Delay à plusieurs reprises pour modifier le réglage. Le niveau augmente à chaque fois que vous appuyez sur la touche Delay. Une fois le niveau 10 atteint, vous revenez au niveau 1.

2. Tournez le sélecteur sur la position Marche/Arrêt pour confirmer le réglage.

7. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la durée de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel regénérant.

3. Remplissez le distributeur de liquide de rinceage.
4. Ouvrez le robinet d'eau.
5. Lancez un programme pour éliminer tous les résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilise pas de produit de lavage et ne chargez pas les paniers.

Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. Pendant ce temps, l'appareil semble ne pas fonctionner. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répetée régulièrement.

7.1 Réservoir de sel régissant

ATTENTION!

Utilisez uniquement du sel régencerant concu pour les lave-vaisselle.

Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage en utilisation quotidienne.

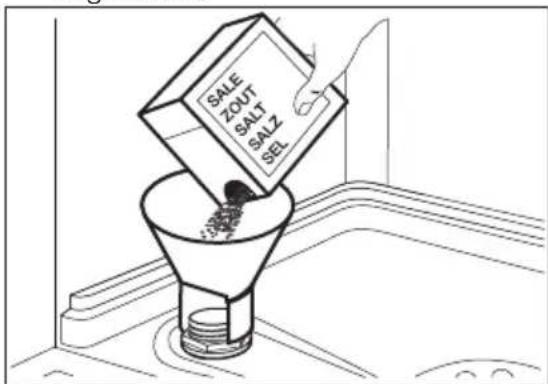

Remplissage du réservoir de sel régissant

1. Tournez le couvercle du réservoir de sel regénérant vers la gauche et retirez-le.
2. Versez 1 litre d'eau dans le réservoir de sel regénérant (uniquement la première fois).
3. Remplissez le réservoir avec du sel regénérant.

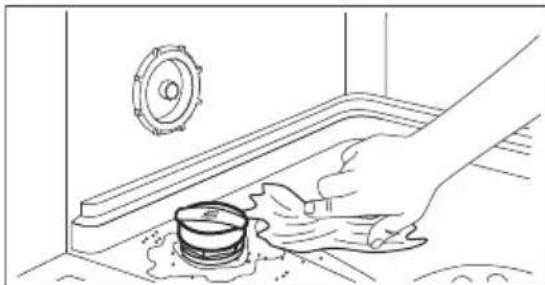

1. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel régéranger.

1. Tournez le couvercle du réservoir de sel regénérant vers la droite pour refermer le réservoir.

De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Risque de corrosion. Afin d'eviter cela, après avoir rempli le réservoir de sel régénérant, démarrez un programme.

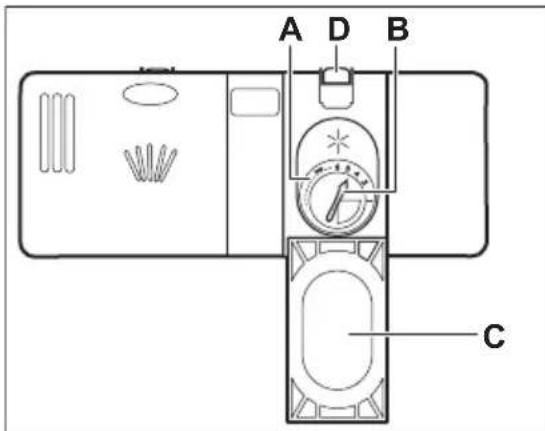

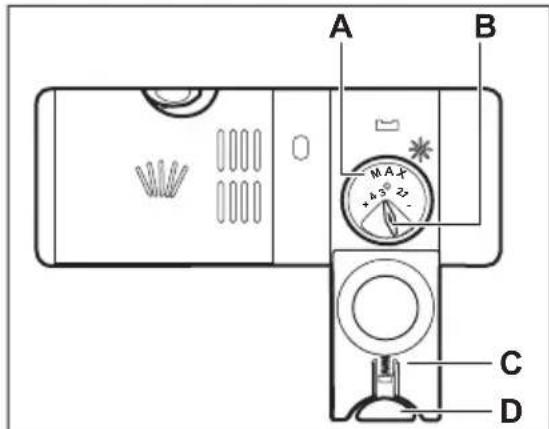

7.2 Comment replir le distributeur de liquide de rinceage

ATTENTION!

Utilisez uniquement du liquide de rincege spécialement concu pour les lave-vaisselle.

1. Appuyez sur le bouton d'ouverture (D) pour ourir le couvercle (C).

2. Versez le liquide de rincege dans le distributeur (A) jusqu'à ce qu'il atteigne le niveau « max »

3. Si le liquide de rincage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.

4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

Vous pouvez tourner le
sèlecteur de quantité délivrée

(B) entre la position 1 (quantité minimale) et la position 4 ou 6 (quantité maximale).

8. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.

2. Tournez le sélecteur jusqu'à ce que l'indicateur de programme soit aligné sur le programme souhaite. Reglez le programme adapté au type de vaisselle et au degré de salissure.

3. Si levoyant du réservoir de Sel regénérant est allumé, remplissez le réservoir.
   Si levoyant du liquide de rincage est allumé, remplissez le distributeur de liquide de rincage.

4. Chargez les paniers.

5. Ajoutez le produit de lavage.
6. Lancez le programme.

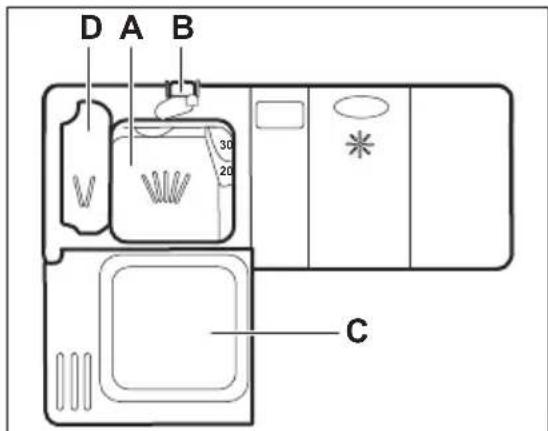

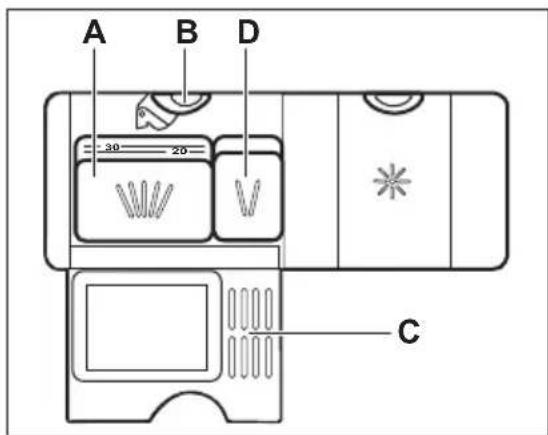

8.1 Utilisation du produit de lavage

1. Appuyez sur le bouton d'ouverture (B) pour ouvrir le couvercle (C).
2. Versez le produit de lavage, en poudre ou en tablette, dans le compartment (A).
3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage dans le compartment (D).
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

8.2 Utilisation de pastilles de dénergent multifonctions

Si vous utilisez des pastilles qui contiennent du sel regénérant et du liquide de rincage, ne remplissez pas le réservoir de sel regénérant ni le distributeur de liquide de rincage.

1. Reglez l'adoucisseur d'eau au niveau minimal.
2. Reglez le distributeur de liquide de rincege sur le niveau le plus faible.

8.3 Réglage et départ d'un programme

Départ d'un programme

1. Ouvrez le robinet d'eau.
2. Fermez la porte de I'appareil.
3. Tournez le sélection jusqu'à ce que l'indicateur de programme soit aligné sur le programme souhaïte.
   Levoyant Marche/Arret s'allume.
   LevoyantDepart commence a clignoter.
4. Appuyez sur la touche Start.
   Le programme demarre et le moyant de la phase de lavage s'allume.
5. Les voyants Marche/Arrêt et Départ s'allument.

Démarrage d'un programme avec départ différé

1. Sélectionnéz le programme.
2. Appuyez sur la touche Delay pour retarder le début du programme de 3 heures.

Levoyant du depart différé s'allume.

1. Appuyez sur la touche Start.

LevoyantDepart s'allume.

Lorsque le décompte est terminé, le programme démarre.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Lorsque vous refermez la porte, l'appareil reprend la où il a ete interrompu.

Annulation du départ différé au cours du décompte

1. Appuyez sur les touches Start et Delay et maintenez-les enfoncées jusqu'à ce que levoyant Départ se mette à clignoter.
2. Appuyez sur la touche Start pour lancer le programme.

Annulation du programme

Appuyez sur les touches Start et Delay en les maintainant enfoncées jusqu'à ce que levoyant Départ clignote. Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

Fin du programme

Lorsque le programme est terminé, le voyant est allumé. Si vous n'éteignez

9. CONSEILS

9.1 Raccordement

Les conseils suivants vous garantissant des résultats de lavage et de sechage optimaux au quotidien, et vous aidont a protégger l'environnement.

• Videz les plus gros résidus alimentaires des plats dans une poubelle.
• Ne rincez pas vos plats à la main au préalable. En cas de besoin, utilisez le programme de prélavage (si disponible) ou selectionnez un programme avec une phase de prélavage.
  Utilisez toujours tout l'espace des paniers.
• Lorsque vous chargez l'appareil, veillez à ce que l'eau libérée par les embouts des bras d'aspersion puisse atteindre parfaitement les plats pour qu'ils soient parfaitement lavés. Vérifiez que les plats ne se touchent pas ou ne se recouvent pas les uns les autres.
• Vous pouvez utiliser du détergent, du liquide de rincege et du sel régénérant séparément, ou des pastilles tout en 1 (par ex. « 3 en 1», « 4 en 1 » ou « tout en 1 »). Suivez les instructions indiquées sur l'emballage.
• Sélectionnez le programme en fonction du type de vaisselle et du degré de salissure. Le programme ECO vous permet d'optimiser vos re consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales.

pas l'appareil au bout de 5 minutes, tous les voyants s'éteignent. Cela permet de diminuer la consommation d'énergie.

1. Pour éteindre l'appareil, tournez le sélecteur jusqu'à ce que l'indicateur de programme soit aligné sur le voyant Marche/Arrêt.
2. Fermez le robinet d'eau.

9.2 Utilisation de sel regénérant, de liquide de rincage et de produit de lavage

Utilisez uniquement du sel regénérant, du liquide de rincege et du produit de lavage concus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.
- Les pastilles tout en 1 sont généralement adaptées aux régions où la durée de l'eau est inférieure à 21 °dH. Dans les régions où la durée dépasse cette limite, du liquide de rincege et du sel regénérant doivent être utilisés en complément des pastilles tout en 1. Cependant, dans les régions où l'eau est dure ou très dure, nous recommendons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rincege et de sel regénérant pour des résultats de lavage et de sechage optimaux.
- Si vous utilisez des pastille tout en 1, vous pouvez selectionner l'option Multitab (si disponible). Cette option améliore les résultats de lavage et de sechage avec l'utilisation de pastilles tout en 1.
- Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommendons d'utiliser des pastilles

de détergent avec des programmes longs.

• N'utilise que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.

9.3 Que faire si vous ne foulez plus utiliser de pastilles de détergent multifonctions

Avant de commencer à utiliser du produit de lavage, du sel régénérant et du liquide de rinçage séparément, effectuez la procédure suivante :

1. Reglez l'adoucisseur d'eau au niveau maximal.
2. Assurez-vous que le réservoir de Sel regénérant et le distributeur de liquide de rincege sont pleins.
3. Lancez le programme le plus court avec une phase de rincage. N'utilise pas de produit de lavage et ne chargez pas les paniers.
4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la durée de l'eau dans votre région.
5. Ajustez la quantité de liquide de rincege libre.

9.4 Chargement des paniers

Utilisez uniquement cet apparéil pour laver des articles qui peuvent passer au lave-vaisselle.
- Ne mettez pas dans le lave-vaisselle des articles en bois, en corne, en aluminium, en etain et en cuivre.
- Ne placez pas dans l'appareil des objets pouvant absorber I'eau (éponges, chiffons de nettoyage).
- Retirez les gros résidus alimentaires des plats et jetez-les à la poubelle.
- Laissez tremper les casseroles contenant des restes d'aliments brûlés.

• Chargez les articles creux (tasses, verres et casseroles) en les returnant.
• Vérifiez que les verres ne se touchent pas pour éciter qu'ils ne se brisent.
• Placez les petits articles dans le panier à couverts.
• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissant pas se returner.
  Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.

9.5 Avant le démarrage d'un programme

Assurez-vous que :

• Les filtres sont propres et correctement installés.
• Le bouchon du réservoir de sel régissant est visse.
• Les bras d'aspersion ne sont pas obstrués.
• Vous avez utilisé du sel régérant et du liquide de rinceage (sauf si vous utilissez des pastilles tout en 1).
• La vaisselle est bien positionné dans les paniers.
• Le programme est adapté au type de vaisse l et au degrde de salissure.
• Vous utilisez la bonne quantité de produit de lavage.

9.6 Déchégement des paniers

1. Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.
2. Déchargez d'abord le panier inférieur, puis le panier supérieur.

A la fin du programme, les côtés et la porte de l'appareil peuvent être mouillés.

10. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Avant toute opération d'entretien, eteignez l'appareil et debranche la fiche de la prise secteur.

Les filtres sales et les bras d'aspersion obstrués diminuents les résultats de lavage. Contrôlez-les régulierement et nettoyez-lessi nécessaire.

10.1 Nettoyage des filtres

Le système de filtres est composé de 3 parties.

1. Tournez le filtré (B) vers la gauche et sortez-le.

1. Retirez le filtrre (C) du filtrre (B).
2. Retirez le filtré plat (A).

1. Lavez les filtres.

1. Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.
2. Remettez le filtré plat (A) en place. Assurez-vous qu'il est correctement positionné sous les 2 guides.

1. Remontez les filtrres (B) et (C).
2. Remettez le filtré (B) dans le filtré plat (A). Toumez-le vers la droite jusqu'à la butée,

ATTENTION!

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

10.2 Nettoyage des bras d'aspersion

Ne retirez pas les bras d'aspersion. Si des résidus ont bouché les orifices des bras

11. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne démarre pas ou s'arrête inopinément, avant de contacter votre Service ÀpRES Vente, vérifie si vous pouvez résoudre le problème par vous même à l'aide des informations reprises dans le tableau.

d'aspersion, éliminez ceux-ci à l'aide d'un objet fin et pointu.

10.3 Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon doux humide
  Utilisez uniquement des produits de lavage neutres.
• N'utilise pas de produits abrasifs, de tampons à récurer ni de solvants.

10.4 Nettoyage interieur

Nettoyez soigneusement I'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.
- Si vous utilisez regulierement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommendons de lancer un programme long au moins 2 fois par mois.
Pour maintainir des performances optimes, nous vous recommendons d'utiliser un produit de nettoyage spécifique pour lave-vaisselle une fois par mois. Reportez-vous aux instructions figurant sur l'emballage de ces produits.

AVERTISSEMENT!

Des réparations incorrectement effectuees peuvent engendrer de graves risques pour la sécurité de I'utilisateur. Toute réparation doit être effectuee par une personne qualifiée.

Avec certains problèmes, le voyant de fin clignote indiquant une anomalie.

avoir besoin de recourir à un Service Après Vente.

La plupart des problèmes qui survient ne peuvent etre résolus sans

Problème et code de l'alarme Cause et résolution possibles
Vous ne pouvez pasmettre en mar- che l'appareil.	Assurez-vous que la prise électrique est bien branchée.Assurez-vous qu'il n'y ait pas de fusible en-dommagé dans la boîte à fusibles.
Le programme ne se lance pas. Assurez-vous que la portede l'appareil est bien fermée.Appuyez sur Start.Si le démarriage différé est sélectionné, annu-lez cette fonction ou attendez la fin du dé-compte.L'appareil a démarré la procédure de re-chargement de la résine dans l'adoucisseur d'eau. La durée de cette procédure est d'en-viron 5 minutes.
L'appareil ne se remplit pas d'eau.Lévoyant de fin clignote 1 fois de façon intermittente.Lévoyant Start clignote sans ar-rêt.	Assurez-vous que l'arrivée d'eau est ouverte.Assurez-vous que la pression du réseau d'eau est suffisante. Pour cela, contactez vo-tre fournisseur d'eau.Assurez-vous que l'arrivée d'eau n'est pas bouchée.Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas bouché.Assurez-vous que le tuyau de raccordement ne présente ni de pris ni de coudes.
L'appareil ne vidange pas l'eau.Lévoyant de fin clignote 2 fois de façon intermittente.Lévoyant Start clignote sans ar-rêt.	Assurez-vous que le siphon n'est pas bou-ché.Assurez-vous que le tuyau de vidange ne présente ni de pris ni de coudes.
Le dispositif anti-inondation est ac- tivé.Lévoyant de fin clignote 3 fois de façon intermittente.Lévoyant Start clignote sans ar-rêt.	Fermez l'arrivée d'eau et contactez un Cen- tre après-vente/agréé.
L'appareil s'arrête et redémarreet plu- sieurs fois pendant le fonctionne- ment.	C'est normal. Cela permet d'atteindre des ré- sultats optimaux en matière de propreté et d'économies d'énergie.
Le programme dure trop longtemps.	Si l'options démarquee est sélection- née, annulez cette fonction ou attendez la fin du compte à rebours.
Légère fuite au niveau de la porte de l'appareil.	L'appareil n'est pas installé sur une surface plane. Réglez les pieds ajustables (le cas échéant). La porte de l'appareil n'est pas centrée au ni-veau de la cuve. Réglez le pied arrêté (le cas échéant).
La porte de l'appareil est difficile à fermer.	L'appareil n'est pas installé sur une surface plane. Réglez les pieds ajustables (le cas échéant). Certaines parties de la vaiselle dépassent des paniers.
Des bruits de cliquetis ou de chocs se font entendre à l'intérieur de l'ap-pareil.	La vaiselle n'est pas correctement rangée dans les paniers. Reportez-vous au livre de chargement des paniers. Assurez-vous que les bras d'aspersion puis-sent tourner correctement.
L'appareil fait disjoncter l'installation électrique.	L'ampérage n'est pas suffisant pour alimenter simultanément l'ensemble des appareils en fonctionnement. Vérifiez l'ampérage de la prise et la puissance au compteur ou éteignez l'un des appareils en fonctionnement.Défaut électrique interne de l'appareil. Contactez vous ServiceAprès Vente.
i Reportez-vous aux livrets « Avant la première utilisation», « Utilisation quotidienne » ou « Astuces » pour identifier d'autres causes possibles.	Si le problème survient de nouveau,contactez votre ServiceAprès Vente.Pour autres codes d'alarme non décritsdans le tableau,contactez votre ServiceAprès Vente.
Une fois que vous avez vérifié l'appareil,appuyez sur Start.

11.1 Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Cause et solution possibles
Résultats de lavage insatisfaisants.	• Reportez-vous aux chapitres « Utilisation quotidi-enne », « Conseils » et au manuel de chargement du panier. • Utilisez un programme de lavage plus intense.
Résultats de séchage insatis-faisants.	• La vaisse est restée trop longtemps à l'intérieur de l'appareil, porte fermée. • Il n'y a pas de liquide de rinceage ou le dosage du liq- uide de rinceage n'est pas suffisant. Augmentez le ni- veau de distributeur de liquide de rinceage. • Les articles en plastiques peuvent avoir besoin d'être essuyés.
Il y a des trainées blanchâtres ou pellicules bleuâtres sur les verres et la vaisse.	• La quantité de liquide de rinceage libérée est trop im- portante. Placez le selectableur de dosage du liquide de rinceage sur le niveau le plus faible. • La quantité de produit de lavage est excessive.
Il y a des taches et traces de gouttes d'eau séchéées sur les verres et la vaisse.	• La quantité de liquide de rinceage libérée n'est pas suffisante. Placez le selectableur de dosage du liquide de rinceage sur un niveau plus élevé. • Il se peut que la qualité du liquide de rinceage soit en cause.
La vaisse est mouillée. • Le programme ne contient pas de phase de séch- age ou une phase de séchage à basse température. • Le distributeur de liquide de rinceage est vide. • Il se peut que la qualité du liquide de rinceage soit en cause.
L'intérieur de l'appareil est humide.	• Ce n'est pas un défaut de l'appareil. Il s'agit de la condensation de l'humidité contenue dans l'air sur les parois.
Mousse inhabituelle en cours de lavage.	• Utilisé uniquement des produits de lavage pour lave-vaisse. • Il y a une fuite dans le distributeur de liquide de rinceage. Faites appel à un service après vente agréé.
Traces de rouille sur les cou- verts.	• Il y a trop de sel régénérant dans l'eau utilisée pour le lavage. Reportez-vous au chapitre « Adoucisseur d'eau ». • Les couverts en argent et en acier inoxydable ont été placés ensemble. Evitez de placer les couverts en argent et en acier inoxydable les uns à côte des au-tres.
Il y a des résidus de déter- gent dans le distributeur de produit de lavage à la fin du programme.	• La pastille de détergent est restée coincée dans le distributeur de produit de lavage, qui n'a donc pas été entièrement éliminée par l'eau. • L'eau ne peut pas éliminer le détergent du distribu- teur de produit de lavage. Assurez-vous que le bras d'aspersion n'est pas bloqué ou obstrué. • Assurez-vous que la vaisse dans les paniers ne bloquent pas l'ouverture du couvercle du distributeur de liquide de rinceage.
Odeurs à l'intérieur de l'ap- pareil.	• Reportez-vous au chapitre « Nettoyage intéérieur »
Dépôts calcaires sur la vais-selle, dans la cuve et à l'intér-ieur de la porte.	• Reportez-vous au chapitre « Adoucisseur d'eau » .
Vaissselle ternie, décolorée ou ébréchée.	• Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle. • Chargez et déchargez le panier avec précautions. Reportez-vous au manuel de chargement du panier. • Placez les objets délicats dans le panier supérieur.

Reportez-vous aux chapitres

« Avant la première utilisation», « Utilisation quotidienne » ou

« Conseils » pour connaitre

les autres causes probables.

12. CARACTERISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profon-deur (mm)		596 / 818 - 898 / 575
Branchement électrique 1)	Tension (V) 220 - 240
	Fréquence (Hz) 50
Pression de l'arrivée d'eau Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)
Arrivée d'eau Eau froide ou eau	max. 60 °C
chaude 2)
Capacité Couverts 13
Consommation électrique Mode « Veille » (W) 5.0
Consommation électrique Mode « Éteint » (W) 0.50

1) Reportez-vous à la plaque signalétique pour d'autres valeurs.
2) Si l'eau chaude est produit à partir de sources d'énergie respectuees de I'environnement (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

13. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques etlectroniques. Ne jetez pas

les apparèils portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

INDICE

1. INFORMAZIONI PER LA SICUREZZA 22
2. ISTRUZIONI DI SICUREZZA 23
   3.DESCRIPTIONEDELPRODOTTO 25
   4.PANNELLO DEI COMANDI 26
   5.PROGRAMMI 27
3. IMPOSTAZIONI 28
4. PREPARAZIONE AL PRIMO UTILIZZO 29
5. UTILIZZO QUOTIDIANO 30
6. CONSIGLI E SUGGERIMENTI UTILI 32
   10.PULIZIA E CURA 33
7. RISOLUZIONE DEI PROBLEMI 35
8. DATI TECHNICI 39

PENSATI PER VOI
