Type de produit	Table de cuisson vitrocéramique encastrable
Marque	Thomson
Modèle	THV6400
Puissance totale	6400 W
Alimentation	230 V ~ 50 Hz (monophasé) ou 400 V ~ 2P+N (biphasé)
Nombre de foyers	4
Type de commandes	Touches sensitives
Double zone concentrique	Oui, foyer avant gauche Ø 220 / 145 mm
Diamètres des foyers	Avant gauche : 220 / 145 mm ; Arrière gauche : 155 mm ; Arrière droit : 190 mm ; Avant droit : 155 mm
Puissances par foyer	Avant gauche : 2200 / 1000 W ; Arrière gauche : 1200 W ; Arrière droit : 1800 W ; Avant droit : 1200 W
Fonction cuisson automatique	Oui, sur toutes les zones
Verrouillage du bandeau	Oui
Indicateur de chaleur résiduelle	Oui, symbole H
Arrêt de sécurité automatique	Oui
Consommation d'énergie (EC hob)	177,5 Wh/kg
Dimensions de l'appareil (L x P)	Environ 580 x 520 mm (estimation standard)

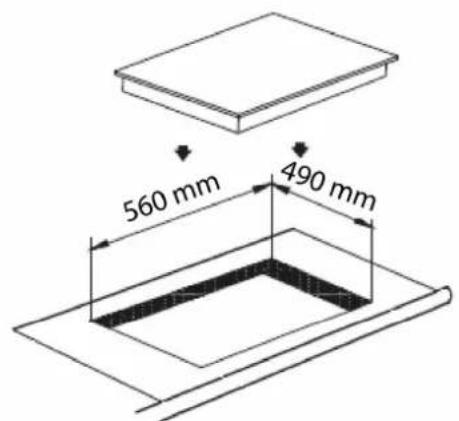

Dimensions de découpe (L x P)	Environ 560 x 490 mm (estimation standard)
Poids net	Environ 8 kg (estimation)
Classe de protection	Y
Entretien	Nettoyage avec eau et produit vaisselle, éviter les abrasifs
Sécurité	Couper l'alimentation si la vitre est fissurée ; ne pas utiliser au-dessus d'un lave-vaisselle
Installation	Par un technicien qualifié, respecter les distances de sécurité
Service après-vente	Contacter Darty (France) ou Vanden Borre (Belgique)

FOIRE AUX QUESTIONS - THV6400 THOMSON

Comment allumer la table de cuisson THV6400 ?

Appuyez sur la touche marche/arrêt [①] pour allumer la table. L'afficheur indique [0]. Pour éteindre, appuyez à nouveau sur [①].

Que signifie le symbole [H] sur l'afficheur ?

[H] indique une chaleur résiduelle : la zone de cuisson est encore chaude. Ne la touchez pas et ne posez pas d'objets sensibles à la chaleur tant que le symbole est allumé.

Comment utiliser la double zone concentrique ?

Sélectionnez la zone avant gauche, puis appuyez sur la touche dédiée pour activer ou désactiver la double zone. La puissance s'affiche de [0] à [9].

Comment verrouiller le bandeau de commande ?

Allumez la table, puis appuyez simultanément sur les touches [-] et [+] de la zone avant gauche. Ensuite, appuyez immédiatement sur [+] pour confirmer. L'afficheur indique [L]. Pour déverrouiller, répétez l'opération dans les 5 secondes suivant la mise en route.

Que faire si le symbole [E] s'affiche ?

Le symbole [E] indique un défaut électronique. Débranchez l'appareil et contactez le service après-vente. N'essayez pas de réparer vous-même.

Pourquoi la cuisson automatique ne s'enclenche-t-elle pas ?

Vérifiez que la zone n'est pas encore chaude (symbole [H]), que le niveau de cuisson n'est pas déjà à 9, et que vous utilisez bien la touche [+] pour activer l'automatisme. Si le problème persiste, consultez la notice.

Comment nettoyer la table vitrocéramique ?

Éteignez et laissez refroidir l'appareil. Nettoyez avec un chiffon humide et un produit vaisselle doux, ou un nettoyant spécial vitrocéramique. N'utilisez jamais d'abrasifs, de tampons métalliques ou d'appareils à vapeur.

Que faire si une zone de cuisson ne s'allume pas ?

Vérifiez que la table est bien alimentée (fusible, branchement), que le verrouillage n'est pas activé (symbole [L]), et que les touches sensitives sont propres et sèches. Si le problème persiste, contactez le SAV.

Quels types de casseroles utiliser ?

Utilisez des casseroles à fond plat, de préférence en acier inoxydable ou en fonte émaillée. Évitez les fonds abrasifs (fonte brute) et les matières synthétiques ou aluminium qui pourraient fondre.

Comment installer correctement la table de cuisson ?

L'installation doit être réalisée par un électricien qualifié. Respectez les dimensions de découpe (environ 560x490 mm), le joint d'étanchéité, et les distances de sécurité (50 mm du mur, 760 mm minimum sous une hotte). Assurez une ventilation adéquate.

MODE D'EMPLOI THV6400 THOMSON

Nous vous remercions de la confiance que vous nous avons accordée enCHOISnant notre table de cuisson vitroceramique.

Afin de bien utiliser cet apparéil, nous vous recommandons de dire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SOMMAIRE

SECURITE 4

PRECAUTIONS AVANT UTILISATION EN CUISSON 4
UTILISATION DE L'APPAREIL 5
PRECAUTIONS POUR NE PAS DETERIOR L'APPAREIL 5
PRECAUTIONS EN CAS DE DEFAILLANCE DE L'APPAREIL 7
AUTRES PROTECTIONS 7

DESCRIPTION DE L'APPAREIL 8

CHARACTERISTIQUES TECHNIQUES 8
BANDEAU DE COMMANDE 8

UTILISATION DE L'APPAREIL 9

TOUCHES SENSITIVES 9
AFFICHAGE 9
INDICATEUR DE CHALEUR RESIDUELLE 9

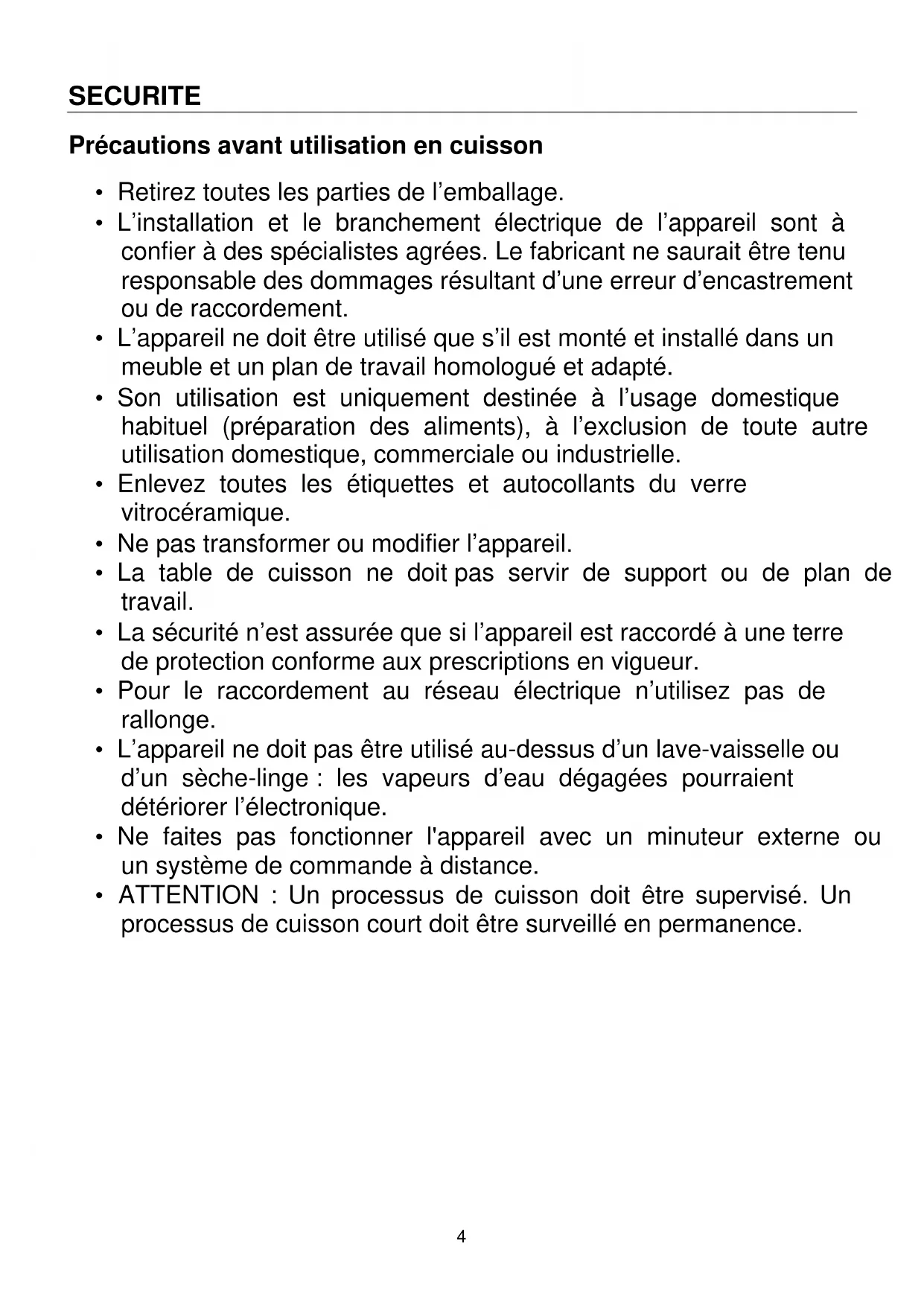

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agrées. Le fabricant ne saurait être tenu responsable des dommages resultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocérément.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en viqueur.
• Pour le raccordement au réseau électrique n'utilisez pas de rallonge.
• L'appareil ne doit pas etre utilise au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient détériorer l'électronique.
• Ne faites pas fonctionner l'ordinate avec un minuteur externe ou un système de commande à distance.
• ATTENTION: Un processus de cuisson doit être supervise. Un processus de cuisson court doit être surveillé en permanence.

Utilisation de l'ordinateil

• Eteignez toujours les foyers après utilisation.
• Surveillance constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'ordinateil.
  Assurez-vous qu'aucun cable electrique d'appareil fixe ou mobile ne viennent en contact avec la vitre ou la casserole chaude.
• Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se couver à proximité immédiate de l'appareil en fonction.
• Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.
• De façon générale ne placezaucun object métallique autre que les réciplents de chauffe sur la surface vitrée.En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait selon le matériel du chauffer, de fondre ou de commencer à brûler.
• Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectués par des enfants sans surveillance.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien ne doivent pas'être confiés à des enfants sans surveillance d'adultes.

Précautions pour ne pas déterminer l'appareil

• Les casseroles à semelles brutes (fonte non émaillée,...) ou abîmées peuvent endommager la vitrocéramique.

• La présence de sable ou d'autres matériaux abrasifs peut endomager la vitrocéramique.

• Evitez de faire chuter des objets, mêmes petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les cassetoles.
• S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne pas laisser de casseroles vides sur la table de cuisson.
• Ne placez jamais de recipients chauds au-dessus de la zone de commande.
• MISE EN GARDE: Risque d'incendie : ne pas entreprises d'objets sur la surface de cuisson.

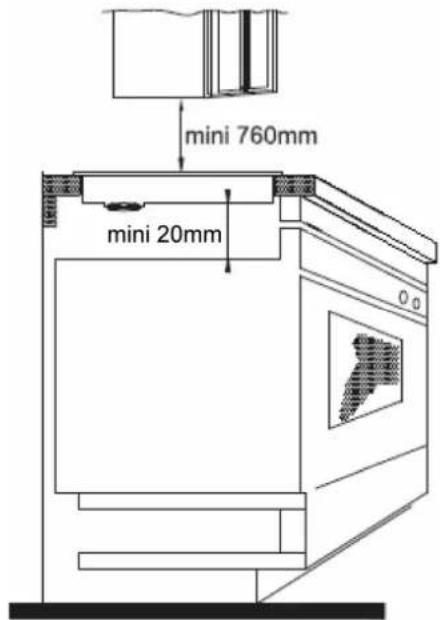

• Si un tiroir estitué sous l'appareil encastré, assurer un écartsuffisant (2 cm) entre le contenu de ce tiroir et la partie inférieurede l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les évventuels casiers à couverts doivent être en matièreau résistant à la chaleur.
• Eviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou d'autres modifications de la surface vitrocéramique: Eteindre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).

Précautions en cas de défaillance de l'ordinateil

• Si un defaulted est constaté, il faut débrancher l'appareil et couper l'alimentation électrique.
• En cas de férule ou de fissure de la vitrocéramique il faut impératifement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez enaucun cas l'appareil vous-même.
• ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une eventuelle décharge électrique.

Autres protections

Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
- Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommendons de se renseigner auprès du revendeur ou du medecin.
- N'utilisez pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
- ATTENTION: cuisiner sans surveillance sur une plaque de cuisson avec de laGRAisse ou de l'huile peut etre dangereux et aboutir à un départ d'incendie. NE JAMAIS essayer d'eteindre un incendie avec de I'eau, mais arreter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

EMBALLAGES CARTONS

A TRIER,

pour en savoir plus :

www.quefairedemesdechets.fr

Caracteristiques techniques

Type	THV6400
Puisance Totale	6400 W
Consommation d'énergie de la table de cuisson EChob*	177.5 Wh/kg
Foyer avant gauche	Ø 220 / 145 mm
Puisance nominale	2200 / 1000 W
Catégorie de la casserole standard*	C
Consommation d'énergie ECcw*	171.1 Wh/kg
Foyer arrêté gauche	Ø 155 mm
Puisance nominale	1200 W
Catégorie de la casserole standard*	A
Consommation d'énergie ECcw*	173.8 Wh/kg
Foyer arrêté droit	Ø 190 mm
Puisance nominale	1800 W
Catégorie de la casserole standard*	B
Consommation d'énergie ECcw*	191.3 Wh/kg
Foyer avant droit	Ø 155 mm
Puisance nominale	1200 W
Catégorie de la casserole standard*	A
Consommation d'énergie ECcw*	173.8 Wh/kg

• calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

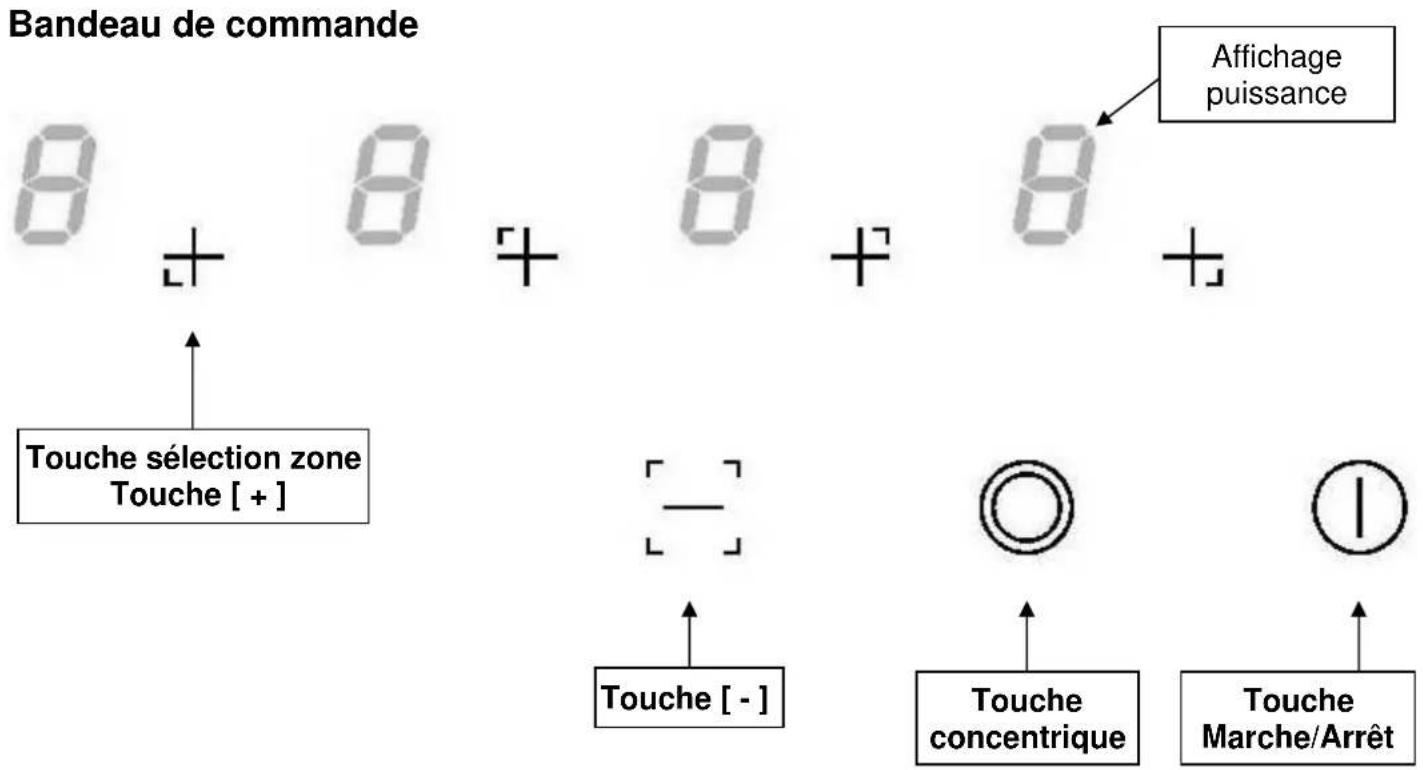

Touches sensitives

Votre apparéil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage Désignation Fonction

0 Zéro La zone de chauffe est activée

1...9 Niveau de puissance Choix du niveau de cuisson

A Accélérateur de chauffe Cuisson automatique
E Message d'erreur Dedefaut de circuittelectronique
H Chaleur résiduelle La zone de cuisson est chaude
L Verrouillage la table est sécurisée

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuissons sont encore chaudes et sont signalées par le symbole [H]

Le symbole [H] s'eteint lorsque les zones de cuisson peuvent etre touchees sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun object sensible à la chaleur. Risque de brûlure et d'incendie!

Avant la première utilisation

Nettoyez vous appeareil avec un chiffon humide, puis sechez-le. N'utilisez pas de dédTangent qui risquérait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

• Enclencher / arrêtier la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [ ① ]	[0]
Arrêtier	appuyer sur [ ① ]
		aucun ou [ H ]

• Enclencher / arrête une zone de chauffe :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyer sur [+]	afficheur allumé
Augmenter	appuyer sur [+]
Diminuer	appuyer sur [-]	[9] jusqu'à [1]
Arrêtier	appuyer simultanément sur [+] et [-]	[0] ou [H]
	ou appuyer sur [-]	[0] ou [H]

Si aucun réglage n'est fait dans un-delai de 20 secondes l'électronique revient en position d'attente.

Double zone concentrique

Eteindre/allumer la double zone

Action Bandeau de commande Afficheur

Selectionner la zone Appuyer sur [ + ] [ 0 ]

Augmenter la puissance Appuyer sur [+ ] [0] à [9]

Diminuer le diamètre Appuyer sur [

Augmenter le diamètre Appuyer sur [ ] Voyant allumé

Programmation d'automatism de cuisson

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau préselectionné.

- Mise en route de l'automatisation :

Action Bandeau de commande Afficheur

Selectionner la zone appuyer sur [+] de la zone [0]

Activer la pleine puissance ré appuyer sur [+] Passe de [1] à [9]

Activer l'automatism ré appuyer sur [+ ]

Sélectionner niveau appuyer sur [-]

(par exemple « 7 ») [7] clignote avec [A]

[9]clignote avec [A]

[9] passe à [8][7]

- Arrêt de l'automatisation :

Action Bandeau de commande Afficheur

Selectionner la zone appuyer sur [+] de la zone [7] clignote avec [A]

(par exemple « 7 »)

Sélectionner niveau

appuyer sur [-] ou [+]

Niveau sélectionné

Verrouillage du bandeau de commande

Pour éviter de modifier une sélection de le tableau de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (a l'exception de la touche marche/arrêt [ ① ]) peut être verrouille.

- Verrouillage :

Action Bandeau de commande Afficheur

Enclencher appuyersur[ ] 4x[0]O[H]

Verrouiller la table appuyer ensemble [-] et [+

de la zone avant gauche pas de changement

Ré appuyer immédiatement sur [+] 4 × [L]

- Dévverrouillage:

Action Bandeau de commande Afficheur

Enclencher appuyer sur [ ] 4x[L] ①

Dans les 5 secondes après la mise en route :

Déverrouiller la table appuyer ensemble [ - ] et [ + ]

de la zone avant gauche 4× [0]

Ré appuyer sur [-] les afficheurs

dont eteints

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2 Faire fondre	Réchauffer	Sauces, beurre, chocolat, gelatine Plats pré-cuisinés
2 à 3 Gonfler	Décongélation	Riz, pudding et plats cuisinés Légumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5 Eau Pommes de	terre à l'eau, soupes, pâtes	Légumes frais
6 à 7 Cuire à feu doux	Viandes, foie, oeufs, saucisses	Goulasch, roulades, tripes
7 à 8	Cuire, F fire	Pommes de terre, beignets, galettes
9 F fire, Porter à ébullition		Steaks, omelettes eau

ENTRETIEN ET NETTOYAGE

Pour nettoyer il fautmettreI'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
• N'utilisez enaucun cas d'appareils « à vapeur » ou « à pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampon abrasifs ou pointe de couteau...).
• N'utilisez pas de produits de nettoyage abrasifs qui pourrait endommager l'appareil.
• Sechez l'appareil avec un chiffon propre.
• Enlevez immédiatement les éclaboussures de sucre et les mets contenant du sucre.

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté
• vérifier si le verrouillage n'est pas activé
• les touches sensitives sont couvertes d'eau ou de graisse
• un objet est posé sur les touches sensitives

Le symbole [E] s'affiche :

• appelez le Service Àpreès-ventes

L'une des zones ou l'ensemble du plan de cuisson se déclenché :

• le déclenchement de sécurité à fonctionné
• celui-ci s'actionne dans le cas ou vous avez oublé d'eteindre une des zones de chauffe
• Le dispositif de sécurité s'est enclenché automatiquement. Il s'enclenché lorsque vous avez oublié d'etreindre l'une des zones de cuisson ou lorsqu'un objet est posé sur une ou plusieurs touches sensitives

La commande de cuisson automatique ne s'enclenché pas :

• La zone de cuisson est encore chaude [H].
• Le niveau de cuisson maximum est enclenché [ 9 ].
  Le niveau de puissance a ete selectionnee avec le [-]

Le symbole [L] s'affiche :

se référer au chapitre verrouillage

Le symbole [Er03] s'affiche :

• Un objet ou un liquide recouvre les touches de la commande. Le symbole disparait une fois les touches libérées ou nettoyées.

Le symbole [Er21] s'affiche :

• La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [U400]_,[Er25]ou [U4] clignotant s'affiche :

• La table est mal connectee au réseau. Verifiez le branchement et rebranche la table.

Si un des symboles ci-dessus persiste, appelez le SAV.

PROTECTION DE L'ENVIRONNEMENT

• les matériaux d'emballage sont écologiques et recyclables

• les apparils électroniques sont composés de matérielaux recyclables et parfois de matérielaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil

• ne jetez en aucun cas votre apparéil avec les déchets menagers

• faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptations au recyclage des appareils électroménagers

Conseils pour l'installateur

IMPORTANT

L'installation et la maintenance de l'appareil doivent être effectuées exclusivement par des TECHNICIENS QUALIFIES et en accord avec les règles de sécurité locales.

Le non-respect de ces conditions entraine la perte de la garantie.

Installation

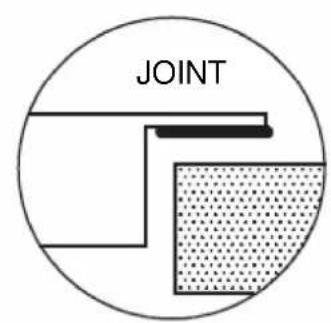

Mise en place du joint d'etanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuee avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2mm du bord externe, après avoir oété la feuille de protection (3).

Encastrement

• Pour la découverte du plan de travail se reférer au schéma ci-dessous. La distance entre la table de cuisson et le mur doit être au minimum de 50mm. Le plan de travail doit avoir une épaissur minimum de 30mm et doit être thermo résistant.

La table de cuisson est un apparil qu qui appaint a la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se tracer sur l'un des cots et sur la face arriere. Mais de l'autre cote, aucun meuble ni aucun apparil ne doit etre plus haut que le plan de cuisson.

• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100°C).
• Les baquettes de bord murales doivent être thermo résistantes.
• Ne pas installer la table au-dessus d'un four non ventilé ou d'un lave-vaisse.
  Si un tiroir est situé sous l'appareil, maintainir un écart d'au moins 20 mm entre le fond du tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation et ainsi un bon refroidissement de l'électronique

• Attention : L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus de cette-ci doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions respecter une distance minimum de 760 mm.
• Si un tiroir se trouve sous le plan de cuisson, éviter d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• Le cable de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique, comme par exemple du fait d'un tiroir. Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le champ de la découvert, appliquer un vernis ou une colle spéciale.

• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson concus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

• L'installation de cet apparéil et son branchement au réseau électrique ne doit être confiés qu'à unElectricien parfaitement au fait des prescriptions normatives.

• La protection contre les pieces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet apparéil doit être séparé du secteur par un dispositif de sectionnement omnipôles. Lorsque celui-ci est ouvert (déclenché), un écarticement de 3mm doit être assure.
• Le circuitélectrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnection doivent être incorpore à l'installation fixe conformément aux reglementations de l'installation.
  Le cable d'alimentation doit etre placé de sorte a ce qu'il ne touche pas de parties chaudes de la table de cuisson.

Attention!

Cet apparéil n'est concu que pour une alimentation en 230 V~ 50/60 Hz.

Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boitier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.

• calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6

Réseau Raccordement Diamètre cable cable Calibre de protection
230V~ 50Hz 1	Phase + N 3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50Hz 2	Phases + N 4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

Branchement de la table:

Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pointets en laiton situés dans le boitier de connexion

Monophasé 230V\~1P+N:

Mettre un pontet entre 1 et 2.

Visser la terre au plot "terre", le neutre N au plot 4, la phase L sur le plot 1 ou 2.

Biphasé 400V~2P+N:

Visser la terre au plot "terre", le neutre N au plot 4, la phase L1 sur le plot 1 et la phase L2 sur le plot 2.

Attention! Veillez ensuite à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.

En tant que distributeur responsable, nous accordons une grande importance à la

protection de l'environnement.

Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre apparéil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectue de la santé et de l'environnement.

Voudevezjeterceproduitetsonemballage selonleslois et lesregles locales.

Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.

Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.

Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local), 7j/7 et 24h/24.

Hotline Vanden Borre

Le service après-vente est joignable au [phone], du lundi au vendredi de 8h à 18h, et le samedi de 9h à 18h.

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la génie occasionnée.

THOMSON est une marque de Technicolor utilisée sous licence par DARTY

Dear customers,
