Producttype	Inbouw glaskeramische kookplaat
Merk	Thomson
Model	THV6400
Totaal vermogen	6400 W
Voeding	230 V ~ 50 Hz (eenfase) of 400 V ~ 2P+N (tweefase)
Aantal kookzones	4
Type bediening	Aanraaktoetsen
Dubbele concentrische zone	Ja, linker voorste zone Ø 220 / 145 mm
Diameters van de kookzones	Linksvoor: 220/145 mm; Linksachter: 155 mm; Rechtsachter: 190 mm; Rechtsvoor: 155 mm
Vermogen per zone	Linksvoor: 2200/1000 W; Linksachter: 1200 W; Rechtsachter: 1800 W; Rechtsvoor: 1200 W
Automatische kookfunctie	Ja, op alle zones
Vergrendeling bedieningspaneel	Ja
Restwarmte-indicatie	Ja, symbool H
Automatische veiligheidsuitschakeling	Ja
Energieverbruik (EC hob)	177,5 Wh/kg
Afmetingen apparaat (L x D)	Ongeveer 580 x 520 mm (standaard schatting)

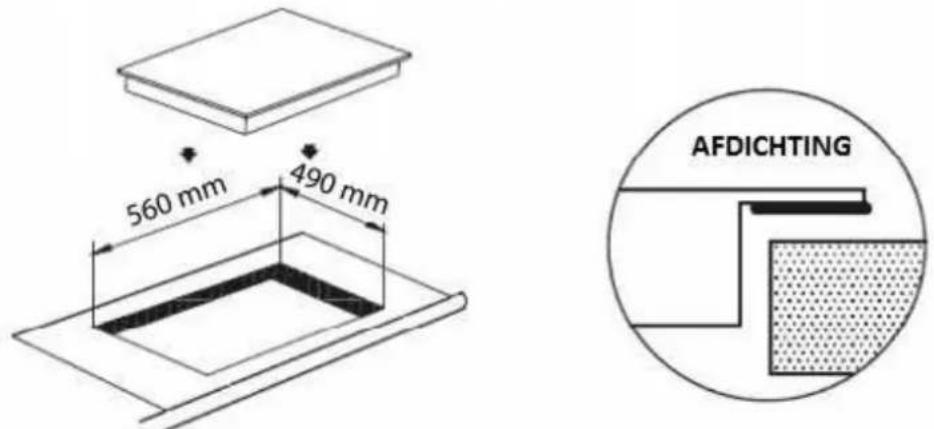

Uitsnijdafmetingen (L x D)	Ongeveer 560 x 490 mm (standaard schatting)
Netto gewicht	Ongeveer 8 kg (schatting)
Beschermingsklasse	Y
Onderhoud	Reinigen met water en afwasmiddel, schuurmiddelen vermijden
Veiligheid	Voeding uitschakelen als het glas gebarsten is; niet gebruiken boven een vaatwasser

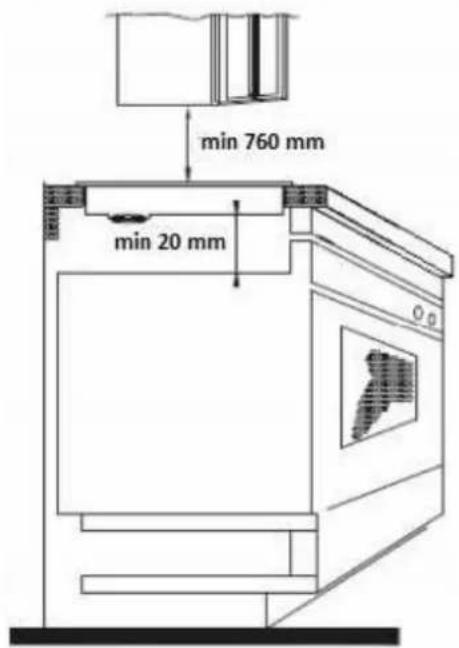

Installatie	Door een gekwalificeerde technicus, veiligheidsafstanden in acht nemen
Klantenservice	Neem contact op met Darty (Frankrijk) of Vanden Borre (België)

Veelgestelde vragen - THV6400 THOMSON

Hoe zet ik de THV6400 kookplaat aan?

Druk op de aan/uit-toets [①] om de kookplaat in te schakelen. Het display toont [0]. Om uit te schakelen, druk nogmaals op [①].

Wat betekent het symbool [H] op het display?

[H] geeft restwarmte aan: de kookzone is nog heet. Raak deze niet aan en plaats geen hittegevoelige voorwerpen zolang het symbool brandt.

Hoe gebruik ik de dubbele concentrische zone?

Selecteer de linker voorste zone, druk vervolgens op de speciale toets om de dubbele zone in of uit te schakelen. Het vermogen wordt weergegeven van [0] tot [9].

Hoe vergrendel ik het bedieningspaneel?

Zet de kookplaat aan, druk tegelijkertijd op de toetsen [-] en [+] van de linker voorste zone. Druk vervolgens onmiddellijk op [+] om te bevestigen. Het display toont [L]. Om te ontgrendelen herhaalt u de handeling binnen 5 seconden na het inschakelen.

Wat te doen als het symbool [E] verschijnt?

Het symbool [E] geeft een elektronische fout aan. Haal de stekker uit het stopcontact en neem contact op met de klantenservice. Probeer niet zelf te repareren.

Waarom start de automatische kookfunctie niet?

Controleer of de zone nog niet heet is (symbool [H]), of het kookniveau niet al op 9 staat, en of u de toets [+] gebruikt om de automatische functie te activeren. Als het probleem aanhoudt, raadpleeg de handleiding.

Hoe maak ik de glaskeramische kookplaat schoon?

Schakel uit en laat het apparaat afkoelen. Reinig met een vochtige doek en een mild afwasmiddel, of een speciale glaskeramische reiniger. Gebruik nooit schuurmiddelen, metalen schuursponsjes of stoomreinigers.

Wat te doen als een kookzone niet aangaat?

Controleer of de kookplaat goed van stroom wordt voorzien (zekering, aansluiting), of de vergrendeling niet is ingeschakeld (symbool [L]), en of de aanraaktoetsen schoon en droog zijn. Als het probleem aanhoudt, neem contact op met de klantenservice.

Welke pannen gebruiken?

Gebruik pannen met een vlakke bodem, bij voorkeur van roestvrij staal of geëmailleerd gietijzer. Vermijd schurende bodems (ruw gietijzer) en synthetische materialen of aluminium die kunnen smelten.

Hoe installeer ik de kookplaat correct?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Houd u aan de uitsnijafmetingen (ongeveer 560x490 mm), de afdichting en de veiligheidsafstanden (50 mm van de muur, minimaal 760 mm onder een afzuigkap). Zorg voor voldoende ventilatie.

GEBRUIKSAANWIJZING THV6400 THOMSON

Hartelijk dank voor uw keuze van onsite keramische kookplaat.

Voor het Beste gebruik van uw apparaat, lees deze gebruiksaanwijzing grondig door en bewaar het voor latere raadpleging.

INHOUDSOPGAVE

VEILIGHEID 31

VEILIGHEIDSAANWIJZINGEN VOOR DE INGEBRUIKNAME 31
ALGEMENE VEILIGHEIDSAANWIJZINGEN 31
BESCHERMINGTEGEN BESCHADIGING 32
VOORZORGSGMAATREGELEN BII DEFECT VAN HET APPARAAT 33

AANWIJZINGEN VOOR DE MONTAGE 39

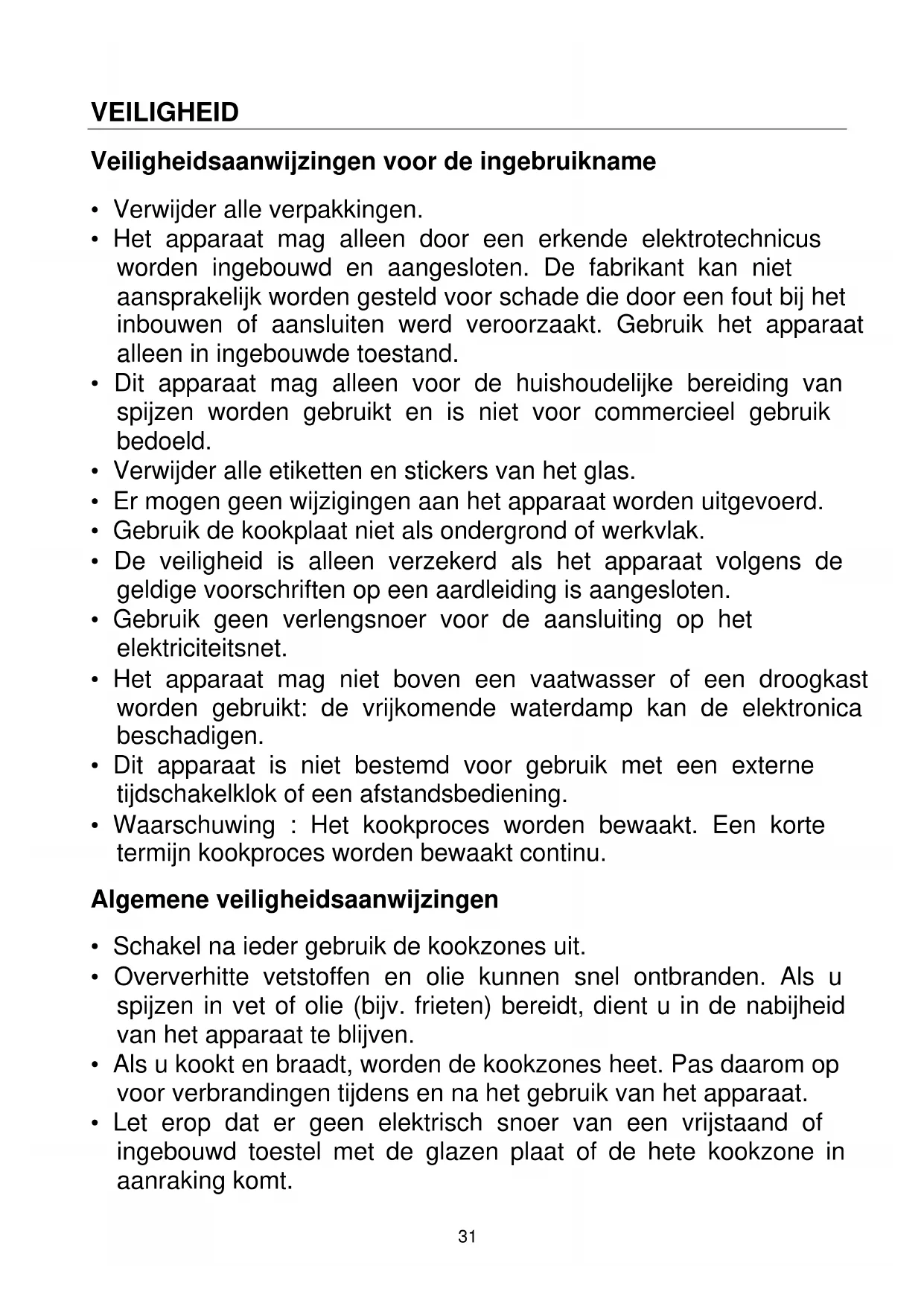

Veiligheidsaanwijzingen voor de ingebruikname

• Verwijder alle verpakkingen.
• Het apparaat mag alleen door een erkende elektrotechnicus worden ingebouwd en aangesloten. De fabrikant kan nicht aansprakelijk worden gesteld voor schade die door een fout bij het inbouwen of aansluiten werk veroorzaakt. Gebruik het apparaat alleen in ingebouwde toestand.
• Dit apparaat mag alleen voor de huishoudelijkke bereiding van spijzen worden gebruikt en is Niet voor commercieel gebruik bedoeld.
• Verwijder alle etiketten en stickers van het glas.
• Er mogen geen wijzigingen aan het apparaat worden uitgevoerd.
• Gebruik de kookplaat Niet als ondergrond of werkvlak.
• De verilgheit is alleen verzekerd als het apparaat volgens de geldige voorschriften op een aardleiding is aangesloten.
• Gebruik geen verlengsnoer voor de aansluiting op het elektriciteitsnet.
• Het apparaat mag nicht boven een vaatwasser of een droogkast worden gezruikt: de vrijkomende waterdamp kan de elektronica beschadigen.
• Dit apparaat is nicht bestemd voor gebruik met een externelijk tijdschakelklok of een afstandsbediening.
• Waarschuwing : Het kookproces worden bewaakt. Een korte termijn kookproces worden bewaakt continu.

Algemene veiligheidsaanwijzingen

Schakel na ieder gebruik de kookzonesuit.
- Oververhitte vetstoffen en olie kuren snel ontbranden. Als u spijzen in vet of olie (bijv. frieten) bereidt, dient u in de nabijheid van het apparaat te blijven.
- Als u kookt en braadt, worden de kookzones heet. Paskaarom op voor verbrandingen tijdens en na het gebruik van het apparaat.
- Let erop dat er geen elektrisch snoer van een vrijstaand of ingebouwd toestel met de glazen staat of de hete kookzone in aanraking komt.

• Bedek de kookplaat nooit met een doek of een beschemende folie. Het zou können verhitten en ontvlammen.
• Kinderenjonger dan 8aar, personen van wie de psychische en of mentale capacititeit vermindert zich en personen van wie de kennis onaangepast is, können dit toestel enkel onder toezurecht gebruiken of indien zich opgeleid zich om dit toestel te gebruiken in veilige omstandigheden.
• Zij dienen waar bij op de hoogte te zijn van de möglichke risico's die zich{kunnen voordoen. Kinderen mogen Niet met dit toestel spelen.
• Zonder toezicht van een volwassene kan het reinigen en onderhoud van dit toestel Niet aan kinderen toevertrouwd worden.
  WAARSCHUWING: Als de glazenplaat gebarsten is,要去 het apparaat worden uitgeschakeld om een möglichke elektrische schok te voorkomen.
• Metalen voorwerpen zoals messen, vorken, lepels en pandeksels mogen Niet op de kookplaat worden gelegd waar dat ze heet+kennen worden.
• Als er huisdieren in de woning+zijn die aan de kookplaat+kennen, moet de kinderbeveiliging worden geactiveerd.

• Gebruik geen pannen met een ongepolijste of beschadigde bodem. Ze können krassen op de keramischeplaat make.
  Denk eraan dat ook zandkorrels krassen können veroorzaken.
• Vitrokeramiek is ongevoelig voor temperatuurschokken en zeer duurzaam, maar Niet onbreekbaar. Vooral suntige en harde voorwerpen die op de kookplaat vallen können deze beschadigen.
  Stoot met de pan Niet gegen de randen van de glazenplaat.
• Gebruik de kookzones nicht met lege pannen.

• Vermijd suiker, kunststof of aluminiumfolie op de hare kookzones. Deze materialen smelten, plakken vast en kuren daardoor bij het afkoelen barsten, breuken of blijvende veranderingen in het glasveroorzaken. Als ze toch op de hare kookzones terechtkomen, schakel dan het apparaat uit en verwijder deze materialen zolang ze nog heet+zijn. Omdat de kookzones heet+zijn bestaat er gevaar van verbranding.

• Plaats in geen geval hete pannen op de besturing. De elektronica onder het glas kan beschadigd raken.

• Risico van brand! Geen voorwerpen op de kookplaat leggen.
• Er mogen geen ontvlambare voorwerpen (bijv. spuitbussen) in deze lade worden bewaard.
• De bestekbakken in de lade dienen in warmtebestendig materiaal te zich uitgevoerd.
• Als de kookplaat boven een lade worden ingebouwd要去 een tussenbodem op een minimumafstand van 20~mm van de onderkant van de kookplaat worden gemonteerd, zodat een toevalige aanraking Niet möglich is. De tussenbodem mag alleen met gereedschap hunnen worden verwijderd.
• Maak geen geslotenrecipienten (bijv. conservenblikken) op de kookzones warm. Door de overdruk können derecipienten of blinkken barsten en er bestaat gevaar van verwondingen.

Voorzorgsmaatregelen bij defect van het apparaat

• Als een defect worden vastgesteld moet u het apparaat uitschakelen en van het elektriciteitsnet nemen.
• Als er barsten, breuken of scheuren in het glas optreden: schakel de kookplaat onmiddelijk uit, neem de kookplaat van het elektriciteitsnet en neem onmiddelijk contact op met once klantenservice of uw dealer.
• Open in geen geval zich het apparaat.
• Reparaties aan het apparaat mogen alleen door gespecialiseerd personeel worden uitgevoerd.

• Zorg ervoor dat de kookpan.altijd in het midden van de kookzone staat. De panbodem要去 de kookzone zoveel möglichk bedekken.
• Gebruik geen synthetische of aluminium kookpannen: deze kannen op de kookzone smelten.
• Vuur nooit blussen met water. Schakel de kookzone UIT. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.

Technische beschrijving

Type	THV6400
Total vermogen Energieverbruik van de kookplaat EChob*	6400 W 177.5 Wh/kg
Links voor zone Normaal Gestandaardiseerde categorie van het kookgerei* Energieverbruik ECw*	Ø 220 / 145 mm 2200 / 1000 W C 171.1 Wh/kg
Linkschter zone Normaal Gestandaardiseerde categorie van het kookgerei* Energieverbruik ECw*	Ø 155 mm 1200 W A 173.8 Wh/kg
Rechtschter zone Normaal Gestandaardiseerde categorie van het kookgerei* Energieverbruik ECw*	Ø 190 mm 1800 W B 191.3 Wh/kg
Linksvoir zone Normaal Gestandaardiseerde categorie van het kookgerei* Energieverbruik ECw*	Ø 155 mm 1200 W A 173.8 Wh/kg

• berekend volgens de methoden voor het meten van de gebruikseigenschappen(EN 60350-2)

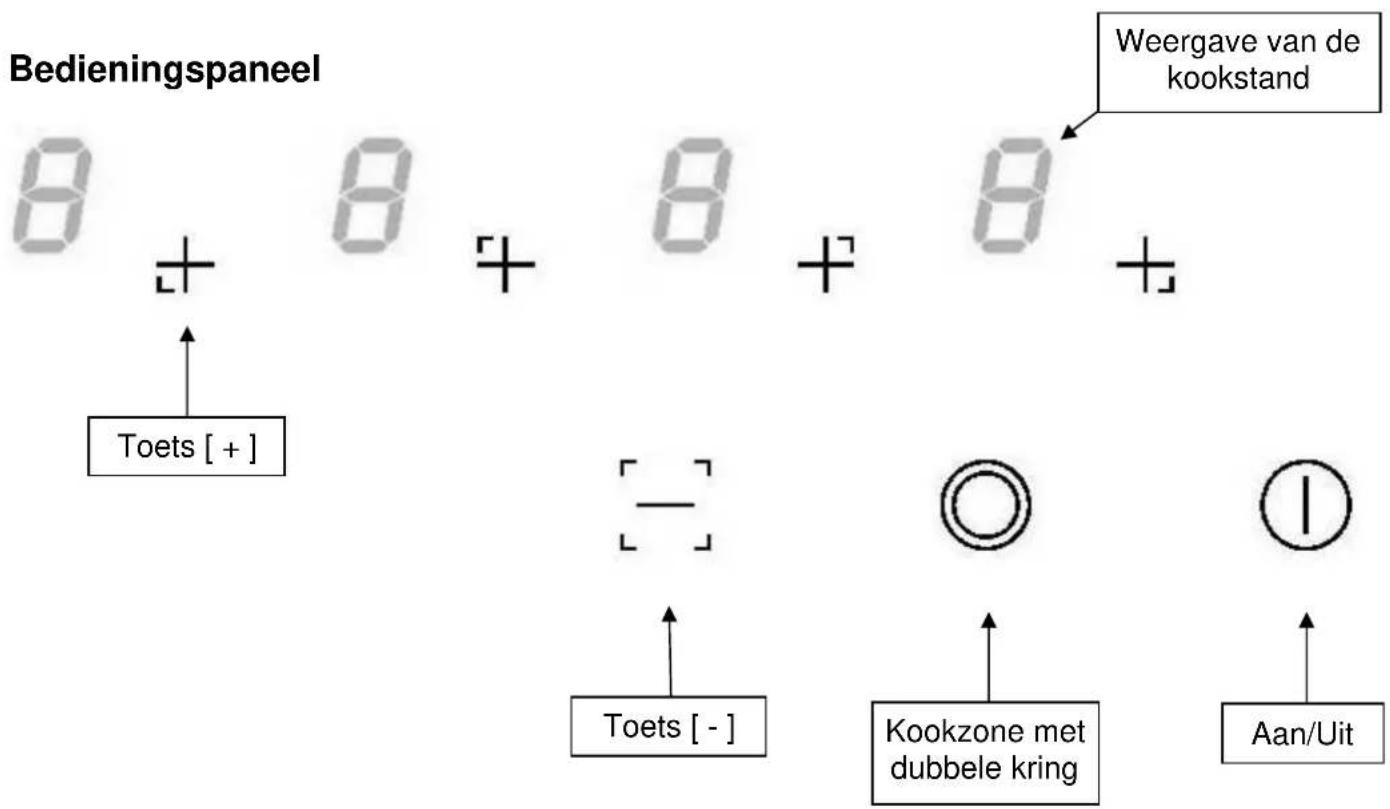

Werking van de sensorschakelvelden

De kookplaat worden m.b.v. tiptoetsen bediend. Deze reageren op lichte aanrakingen van het glas met de vinger. Als u de toetsen ongeveer een seconde lang aanraakt, worden de besturings-opdrachten uitgevoerd. Elke reactie van de schakelvelden worden door een akoestisch of visuel signal bevestigd.

Bij het normale gebruik drukt u slechts op een toets tegelijk.

Display

Weergave	Benaming	Functie
0	Nul	De kookzone is geactiveerd
1...9	Vermogensstand	Instelling van het vermogen
A	Aankookautomaat	Maximaal vermogen + aankoken
E	Foutmelding	Fout van de elektronica
H	Restwarmte	Kookzone is heet
L	Vergrendeling	De kookplaat is beveiligd

Restwarmteweergave

Na het uitschakelen van de kookzones c.q. van de kookplaat worden de restwarmte van de nog hete kookzones door een [H] aangetoond. Het symbol [H] verwijdint als de kookzones zonder gevaar+kunnen worden aangeraakt. Zolang de restwarmteweergave blijft branden mogen de kookzones Niet worden aangeraakt en mogen er geen warmtegevoelige voorwerpen op worden geplaatst. Gevaar voor verbranding!

INGEBRUIKNAME VAN DE KOOKPLAAT

Voor het eerste opwarmen

Maak het apparaat eerst met een vochtige doek schoon en wrijf het dan droog. Gebruik geen reinigingsmiddel, omdat dat het glazen oppervlak blauwachtig kan doen verkleuren.

Kookplaat in- en uitschakelen

• Kookplaat: inschakelen/ uitschakelen:

Actie	Bedieningspaneel	Display
Inschakelen	Op [①] drukken	[0]
Uitschakelen	Op [①] drukken	Niets of [H]

• Kookzone: inschakelen/ uitschakelen:

Actie	Bedieningspaneel	Display
Kookzone kiezen	Op [+] drukken	[0] of [H]
Vermogen verhogen	Op [+] drukken	[1] tot [9]
Vermogen verlagen	Op [-] drukken	[9] tot [1]
Uitschakelen	Op [+] en [-] segelijk drukken	[0] of [H]
	of op [-] drukken	[0] of [H]

Als er geen verdere invoer gebeurt, worden de kookplaat na 20 seconden om veiligheidsredenenuitgeschakeld en de nullen verwijnen.

Kookzone met dubbele kring

De kookzone met dubbele kring maakt een betere aanpassing van de kookzone aan de panbodem möglichk.

- Verkleinen/vergroten van de kookzone:

Actie

Kookzonekiezen

Vermogen kiezen

De kookzone verkleinen

De kookzone vergroten

Bedieningspaneel

Op [ + ] drukken

Op [+ ] drukken

Op [ drukken

Op [drukken

Display

[0]

[0]tot[9]

LED ui

LED aan

Aankookautomaat

Alle kookzones zijn met een aankookautomaat uitgerust. Als de aankookautomaat geactiveerd is, warmth de kookzone automatisch met maximaal vermogen op en schakelt dan terug maar de door u gekozen doorkookstand. De aankooktijd is afhankelijk van de gekozen doorkookstand.

Aankookautomaat activeren:

Actie

Kookzone kiezen

Hoog vermogen activeren

Aankookautomaat activeren

Vermogenkiezen

(bijv. « 7 »)

Bedieningspaneel

Op [+ ] drukken

Op [+ ] drukken

Op [+ ] drukken

Op [-] drukken

Display

[0]

[1]tot[9]

- Aankookautomaat uitschakelen:

Actie

Kookzone kiezen

Vermogenkiezen

Bedieningspaneel

Op [+ ] drukken

Op [-] drukken

Display

Kookplaat vergrendelen

Om te vermijden dat een instelling van de kookzones worden gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalte de toets [ ① ]).

- Vergrendeling activeren:

Actie

Kookplaat inschakelen

Kookplaat vergrendelen

Bedieningspaneel

Op [①] drukken

Tegelijkertijd op [-] en op de

linker [ + ] toets drukken

Op de linker [ + ] toets drukken

Display

4× [0] of[H]

Geenverandering

4× [L]

- Vergrendeling uitschakelen:

Actie

Kookplaat inschakelen

Bedieningspaneel

Op [①] drukken

Display

[L] op alle displays

Binnen 5 seconden na inschakelen van de kookplaat

Vergrendeling uitschakelen

Tegelijkertijd op [- ] en op de

linker [ + ] toets drukken

Op [-] drukken

4x[0]of[H][0]

Geen aanwijzing

Voorbeelden van vermogensregeling

(de hieronder vermelden waarden zijn enkel richtgetallen)

1 tot 2 Smelten, oplossen, bereiding	Sauzen, boter, chocolade, gelatine, yoghurt
2 tot 3 Laten zwellen, ontdooien, warmhouden	Rijst, diepgevroren producten, vis, groenten
3 tot 4 Stomen, stoven	Vis, groenten, fruit
4 tot 5 Stoven, wellen, ontdooien	Vis, groenten, pasta, granen, peulvruchten, diepgevroren producten
6 tot 7 Aan de kook brengen, doorkoken	Vlees, lever, eieren, braadworsten, goulash, rollade
7 tot 8 Voorzichtig braden	Vis, schnitzel, braadworsten, spiegeleieren
9 Braden, aan de kook brengen	Steaks, omeletten, pannenkoeken, linzen

REINIGING EN ONDERHOUD

Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.

Maak de kookplaat algtd regelmatig schoon als ze vuil is. Gebruik hiervoor een vochtige doek en wat afwasmiddel.

• Om het apparaat te reinigen要去 het uitgeschakeld zijn.
• Het reinigen van het apparaat met een stoomreiniger of een hagedrukreiniger is om veiligheidsredenen Niet teogelaten.
• Gebruik in geen geval schurende of bijtende reinigingsmiddelen zoals grill- en ovensprays, ylekken- of roestmiddelen, schuurpoeder of sponsies met een krassend oppervlak.
  Wrijif de kookplaat verrolgens met een schone doek droog.
• Verwijder suiker, kunststof of aluminiumfolie meteen na het uitschakelen van de kookzones.

De kookplaat of de kookzones werken nicht:

• De kookplaat is verkeerd op het elektrisch net aangesloten.
• De zekering van de elektrische installmentie is Niet correct ingezet.
• De kookplaat is vergrendeld.
• De sensoren zich met water of vuil bedekt.
• Er staat een pan op de toetsen.

In het display verschijnt [E]:

• De klantenservice bellen.

Een enkele kookzone of de volledige kookplaat vallen UIT:

• De veiligheidsuitschakeling heeft gereageerd.
• Deze worden geactiveerd als u hebt vergeten een kookzone uit te schakelen.
• De uitschakeling worden geactiveerd als er meertere toetsen bedekt zich.
• Een pan is leeg en oververhit.
• De elektronica heeft wegens oververhitting het vermogen automatisch gereduceerd of de kookplaat automatisch uitgeschakeld.

• De kookzone is nog heet [H].
• De hoogste kookstand werden met de toets [-] ingeschakeld.
• De hoogste kookstand is ingeschakeld [ 9 ].

In het display verschijnt [L]:

• Zie hoofdstuk „Vergrendeling van de kookplaat".

Het symbol [Er03]licht op:

• Een voorwerp of vloeistof bedekt de toetsen van de bediening. Het symbol verdwijnt van zodra de toetsen vrijgemaakt of afgekuist়.

Het symbol [Er21]licht op:

• De kooktafel is oververhit, LAST afkoelen, daarna sunt u ze weer terug inschakelen.

Het symbol [U400], [Er25] of [U4]licht op:

• De kooktafel werk nicht goed aan het network aangesloten. Kijkde aanlsuiting na.

Indien een van deze foumteldingen blijft verschijnen,kest u de Dienst na verkoop contacteren.

MILIEUBESCHERMING

• Het verpakkingsmaterialiaal is milieuvvriendelijk en geschikt voor recycling.
• Elektrische en elektronische apparaten bevatten nog waardevolle materialen. Ze bevatten darüber ook nog schadelijke stoffen, die voor de werking en de verilgheidoodzakelijk+zijn.

• Werp het oude apparaat in geen geval weg met het huisvuil.
• Doe beroep op het door uw gemeente ingerichte inzamelpunt voor verwijdering en recycling van elektrische en elektronische apparatuur.

AANWIJZINGEN VOOR DE MONTAGE

Advies voor de installmenteur

BELANGRIJK

De installmente en onderhoud van dit apparaat vallen onder exclusieve verantwoordelijkheid vanvakmannen. De installmenteur moet de wetgeving en veiligheidsvoorschriften die in zichn land vankracht+zijn naleven.

Het negeren van deze voorwaarden maakt de garantie ont geldig.

Installatie

De pakking vastkleven:

De pakking die met de kookplaat is meegeleverd vermijdt het indringen van vloeistoffen in de kast.

Voer deze installmentie zorgvuldig uit en overeenkomstig de volgende tekening.

Kleef de pakking (2) op twee millimeter van de externe rand van het glas, na het verwijdenen van de beschemfolie (3).

Inbouw:

• Bekijk onderstaande afbeeldingen voor de uitsparing in uw werkblad. Zorg voor een minimale afstand van 50~mm tussen de kookplaat en de muur of zijkant. Het werkplan要去 minstens 30mm dik en warmtebestendig�n.

• De kookplaten zijn geclassifiedeerd als klassie "Y" voor wat betreft de warmtebeveiliging. Tijdens het inbouwen, installeer de kookplaat met veel vrij ruimte aan elke Kant. Er mag zich een muur aan dechterkant of hoge kast of een muur aan een Kant bevinden. Er mag zichECHTER aan de andere kant geen kast of apparaat hoger dan de kookplaat bevinden.

• Het meubelstuk of de steun waarin de kookplaat geinstalleerd zal worden, de randen van het meubel, de bekleding en de lijm voor de bevestiging要去en bestand zijn gegen temperaturen tot 100^ .

• De muurstangen aan de rand要去en warmtebestendig zijn.
• Installer de kookplaat Niet boven een Niet geventileerde oven of vaatwasser.
• Als er zich een lade onder de kookplaat bevindt, zorg voor een goede luchtcirculatie en afkoeling van het apparaat door een ruimte van minstens 20mm tussen de onderkant van de lade en het onderste deel van de kookplaat te voorzien.

WAARSCHUWING: De veiligheidsruimte tussen de kookplaat en de wasemkap erboven要去 voldoen aan de aanduidingen van de fabrikant van de wasemkap. Als er geen instructies voorhanden zijn, respecteer een afstand van minstens 760~mm
- Als er zich een lade onder het werkblad bevindt,plaats geen brandbare voorwerpen (bijv. spuitbussen) of Niet warmtebestendige voorwerpen in de lade.
- Na het inbouwen van de kookplaat, zorg dat het snoer Niet aan mechanische spanning onderhevig worden gesteld, bijv. door de lade. Materialen die vaak worden gebruikt voor het makeen van werkbladen+kennenuitbreiden bij contact met water. Om de rand van de uitsparing te beschermen, breng een laagje vernis of een speciaal afdichtingsmiddel aan.
WAARSCHUWING: Gebruik alleen kookplaatbeschemers die door de fabrikant van de kookplaat zich ontwerpen of in de gebruiksaanwijzing van de fabrikant van het apparaat zich vermeld, of de kookplaatbeschemers die in het apparaat zich geintegreerd. Het gebruik van ongepaste beschemers konnen ongevallen veroorzaken.

• De installmente en de aansluiting op het elektrisch net mogen enkel worden toevertrouwd aan een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.
• Na de montage mag geen contact möglichk zich met onderdelen die bij het gebruik onder spanning staan.
• Of de vereiste aansluitgegevens met die van het elektrisch net overeenstemmen, ziet u op het typeplaatje.
• Het apparaat dient door middel van een meerpolige stroomonderbreker van het net+kennen worden geschienen. Staat deze open (niet aangesloten) moet de contactopening minstens 3mm bedragen. Geschikte scheidingsinstallaties zichn beveiligingssschakelaars, zekeringen, differntiele schakelaars en contactoren.
• De installmentie要去 door zekeringen beveiligdijken. Elektrische kabels要去en door inbouwstukken afgedektijken.
• Als het apparaat Niet met een bereikbare stekker is uitgerust,要去en bij een vaste inbouw in overeenstemming met de montageaanwijzingen andere onderbrekingsmiddelen worden voorzien.
• De toevoerkabel moet zo worden gelegd dat hij nicht met de hare onderdelen van de kookplaat in aanraking komt.

Let op!

Dit apparatus is voorzien voor aansluiting op een netspanning van 230V 50 / 60~Hz

Verbind steeds de aarding.

Volg het aansluitschema.

De aansluitdoos bevindt zich aan de onderkant van het apparaat. Gebruik een schroevendraier om de behuizing te openen en stek deze in de voorziene gleuven.

(*) volgens norm EN 60 335-2-6

Elektrisch net	Aansluiting (*)	Diameter	Kabel	Zekering
230V~ 50/60Hz 1 fase + N 3 x 2.5 mm²			H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz 2 fasen + N 4 x 1.5 mm²			H 05 VV - F H 05 RR - F	16 A *

Aansluiting van de kookplaat

Gebruik voor de verschillende aansluitmogelijkheden de messing verbindingsplaatjes die zich in de behuizing bevinden.

Eén fase 230 V ~ 1P+N

Breng een verbindingsplaatje:tussen aansluitklem 1 en 2 aan.

Bevestig de aarding aan de aansluitklem „aarde", de nulleider aan aansluitklem 4, de fase L aan aansluitklem 1 of 2.

Twee fasen 400V 2P + N

Bevestig de a Harding aan de aansluitklem „aarde", de nulleider aan aansluitklem 4, fase L1 aan aansluitklem 1 en fase L2 aan aansluitklem 2.

Let op! De draden correct insteken. De schroeven stevig aanhalen.

Wijল Niet verantwoordelijk voor ongevallen die door een verkeerde aansluiting of door een ontbrekende of verkeerde aansluiting van de aardig ontstaan.

VERWIJDERING

Als verantwoordelijk de handelaar dragen we zorg voor het milieu.

We moedigen u aan om de juiste verwijderingsprocedure voor uw apparaat en verpakkingsmaterial te volgen. Dit draagt bij tot het behoud van de natuurlijke rijkdommen door deze te recyclen zodate zowel de menselijk gezondheid en het milieu worden beschermd.

Gooi dit apparaat en de verpakking weg in overeenstemming met de geldende wetgeving en voorschriften.

Aangezien dit apparaat elektronische componenten bevat moet het apparaat en toebehoren aan het einde van hun levensduur afzonderlijk van het huisafval worden weggegooid.

Neem contact op met uw gemeente voor informatatie over afdanking en recycling.

Lever het apparaat in bij het inzamelpunt van uw gemeente voor recycling. Bij sommige inzamelpunten kut u het apparaat Gratis inleveren.

Hotline New Vandenborre

De dienst na verkoop is bereikbaar van maandag tot zaterdag op [phone]

Hulplijn Nederland

Hiervoor kunt u contact opnemen met het BCC Service Center: 0900 0555 (lokaal tarief), geopend van maandag t/m vrijdag van 9.00 tot 17.00uur.

We verontschuldigen ons voor enig ongemak veroorzaakt doorkleine inconsistencies in deze gebruikershandleiding, die kuren ontstaan door productverbetering of -ontwikkeling.

14 route d'Aulnay, 93140 Bondy, Frankrijk

07/05/2018

THOMSON is een handelsmerk van Technicolor of zich dochterondernemingen en worden onder licentie gezrukt door DARTY
