MODE D'EMPLOI DW7231 DEWALT

Défi nitions: lignes directrices en matière de sécurité Les définitions ci-dessous décrivent le niveau de danger pour chaque mot-indicateur employé. Lire le mode d’emploi et porter une attention particulière à ces symboles.

DANGER : indique une situation dangereuse imminente qui,

si elle n’est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves. ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures légères ou modérées. AVIS : indique une pratique ne posant aucun risque de dommages corporels mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de dommages matériels. EN CAS DE QUESTIONS OU DE COMMENTAIRES SUR CET OUTIL OU SUR TOUT AUTRE OUTIL D

AVERTISSEMENT: pour votre sécurité, lire le manuel de

l’utilisateur de l’établi de scie à onglet avant l’utilisation de tout accessoire. Tout manquement à ces avertissements augmente les risques de dommages corporels, et les risques d’endommager sérieusement l’établi de scie à onglet et ses accessoires. Lors de la maintenance de cet outil, n’utiliser que des pièces de rechange identiques.

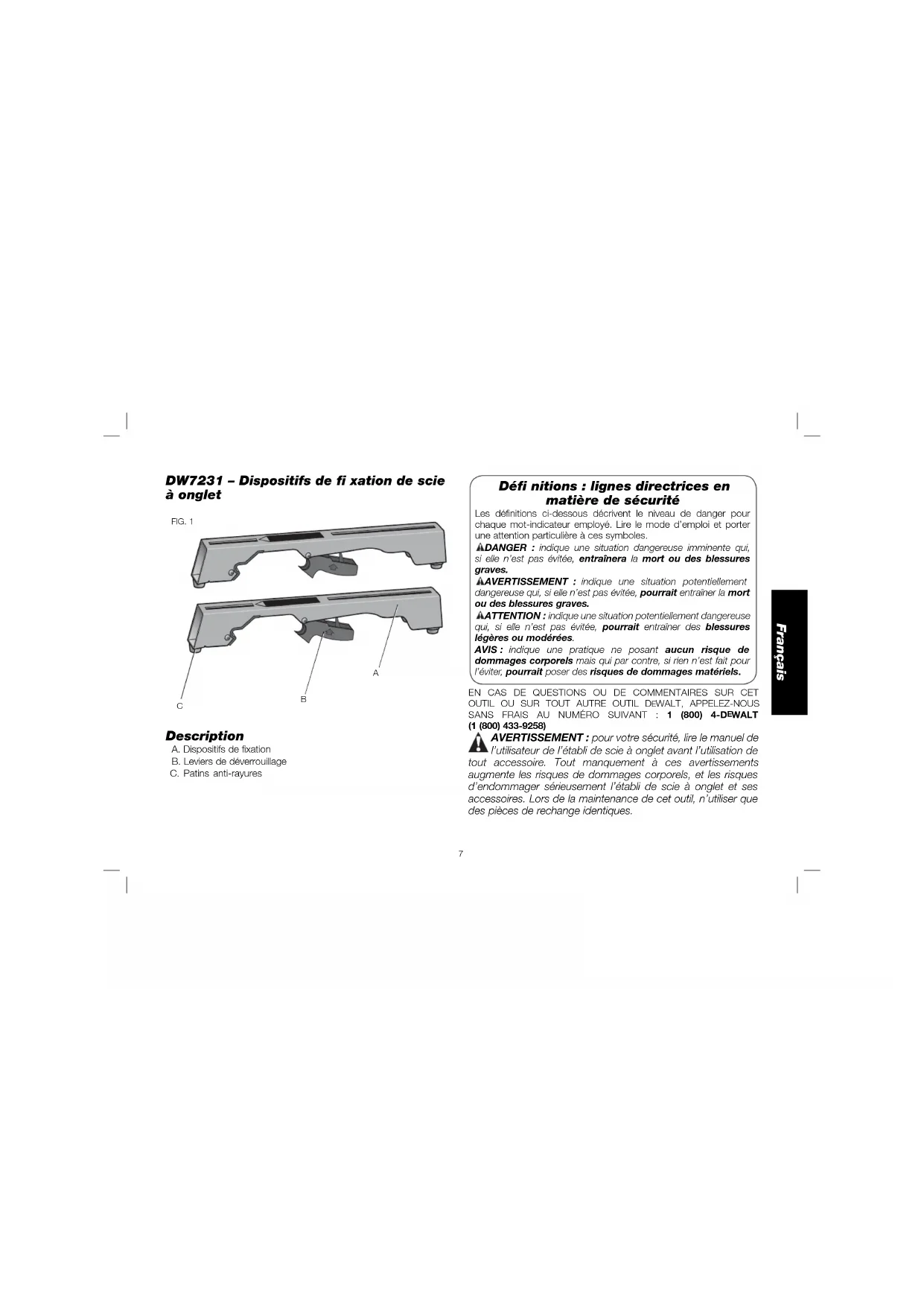

DW7231 – Dispositifs de fi xation de scie à onglet FIG. 1 Description A. Dispositifs de fixation B. Leviers de déverrouillage C. Patins anti-rayuresFrançais

• Perceuse munie d’une mèche de 9,5mm (3/8po) (inutile avec les scies à onglet D EWALT)

• Tournevis en croix #2

• Clé de 13mm (1/2po) Consignes générales de sécurité relatives aux établis

AVERTISSEMENT : pour réduire tout risque de dommages

• Porter SYSTÉMATIQUEMENT une protection oculaire. Tout utilisateur ou individu présent doit porter une protection oculaire homologuée ANSI Z87.1.

• Vérifer SYSTÉMATIQUEMENT la stabilité de l’établi de scie à onglet, celle de la scie à onglet qui lui est rattachée, avant toute utilisation de l’établi et de la scie.

• N’installer AUCUN outil électrique autre qu’une scie à onglet sur cet établi. Le fait de monter tout autre outil sur cet établi augmente les risques de dommages corporels.

• NE PAS excéder le poids recommandé pour ces dispositifs de fixation. Chaque dispositif peut soutenir jusqu’à 113 kg (250 lb) lorsque le poids est directement posé sur le longeron principal de l’établi. Ne pas excéder le poids maximum recommandé pour cet établi.

• Respecter attentivement les directives d’assemblage. Fixer solidement l’outil aux supports de fixation comme indiqué.

• NE PAS modifier ou utiliser le socle pour des fonctions auxquelles il n’est pas conçu.

• NE PAS utiliser le socle sur une surface inégale. Il est conçu pour une utilisation sur une surface plane et stable.

• NE PAS l’utiliser sur une surface glissante. La capacité de charge de l’établi est grandement réduite lorsqu’utilisé sur une surface glissante. Description (Fig.1)

AVERTISSEMENT : ne jamais modifier l’outil ni aucun de ses

composants, car il y a risques de dommages corporels ou matériels. Se reporter à la figure1 pour la Description de l’établi. MONTAGE Méthode d’installation de la scie à onglet

AVERTISSEMENT : pour réduire tout risque de dommages

corporels, arrêter et débrancher la scie à onglet du secteur avant de la monter sur le support de scie à onglet. Tout démarrage accidentel comporte des risques de dommages corporels.

AVERTISSEMENT: risques d’instabilité. Pour installer une scie à

onglet non fabriquée par D EWALT sur cet établi de scie à onglet, suivre la Méthode d’installation de scie à onglet universelle.

AVERTISSEMENT : pour réduire tout risque de dommages

corporels, s’assurer que la scie à onglet est fermement arrimée au support.Français

AVERTISSEMENT : pour votre sécurité, lire et comprendre le

manuel de l’utilisateur de la scie à onglet avant toute utilisation. Tout manquement à ces avertissements augmente les risques de dommages corporels, et les risques de sérieusement endommager la scie à onglet et ses accessoires. FIG. 2

1. Installez la scie en position opérationnelle avec la lame face à vous.

Alignez-la sur l’étiquette de la ferrure affichant «avant».

2. Placez une barre d’écartement, comme un colombage, sous l’un

des côtés de la scie à onglet pour surélever les pieds de montage de la scie au-dessus de la surface de travail.

3. Maintenez une ferrure sous la scie et insérez un boulon de

carrosserie (sac pour quincaillerie) au travers de la ferrure et du pied de scie. REMARQUE : veuillez consulter le Tableau de sélection de matériel DW7231 pour connaître la procédure correcte d’installation des scies à onglet D EWALT . Suivez soigneusement toutes les directives, pour éviter d’entraver la rotation de la table de scie à onglet. TABLEAU DE SÉLECTION DE MATÉRIEL DW7231 Côté gauche Côté droit DW703 1 1 DW705 1 1 DW706 1 1 DW708 1 2 DW712 1 2 DW713 1 1 DW715 1 1 DW716 1 1 DW717 2 1 DW718 3 2 DWS780 3 2 1 = vis longue, tête dessous 2 = vis courte, tête dessous 3 = vis longue, tête dessus

4. Une fois le boulon de carrosserie (sac de quincaillerie) installé

conformément au Tableau de sélection de matériel DW7231, insérez une rondelle plate, une rondelle de blocage et un écrou sur le boulon. Resserrez les boulons à fond manuellement.Français

5. Répétez la procédure à l’autre bout de la ferrure.

6. Déplacez le colombage de l’autre côté de la scie pour le soutenir

et avoir accès à la base de la scie.

7. Insérez les boulons au travers de l’autre ferrure et de la base de la

scie comme indiqué ci-dessus. Assurez-vous que les ferrures sont bien parallèles.

8. Pour installer la scie sur le support, attrapez et soulevez la scie

par les leviers de dégagement du dispositif de ferrure. Ces leviers ne servent pas à verrouiller la scie en place latéralement, mais seulement à installer la scie sur le longeron.

9. Approchez-vous du longeron avec le

FIG. 3 dispositif scie/ferrure légèrement incliné vers votre corps. Engagez la lèvre avant concave des ferrures sur le rebord arrondi du longeron. L’une des ferrures doit s’enclencher dans l’agrafe de positionnement (D) pour éviter tout mouvement latéral de la scie pendant son utilisation.

10. Lorsque le bord avant du longeron et l’agrafe de positionnement

sont verrouillés, un léger pivotement vers le bas permettra d’engager les leviers postérieurs à l’arrière du longeron. Essayez de remuer légèrement la scie sur les ferrures pour vérifier qu’elle est bien verrouillée en place.

11. Ajustez la position de la scie comme nécessaire de façon à ce que

la lame soit perpendiculaire au longeron en position de zéro degré d’onglet.

12. Resserrez les quatre écrous arrimant la scie aux ferrures.

AVERTISSEMENT : Pour votre sécurité, lire et comprendre

le manuel de l’utilisateur de la scie à onglet avant toute utilisation. Tout manquement à ces avertissements augmente les risques de dommages corporels, et les risques de sérieusement endommager la scie à onglet et ses accessoires. Méthode d’installation de scie à onglet universelle DW7231 (Fig.1, 3 à 5)

AVERTISSEMENT : pour réduire tout risque de dommages

corporels, arrêter et débrancher la scie à onglet du secteur avant de la monter sur le support de scie à onglet. Tout démarrage accidentel comporte des risques de dommages corporels.

AVERTISSEMENT: risques d’instabilité. Pour installer une scie à

onglet non fabriquée par D EWALT sur cet établi de scie à onglet, suivre la méthode d’installation sur contreplaqué suivante.

AVERTISSEMENT : pour réduire tout risque de dommages

corporels, s’assurer que la scie à onglet est fermement arrimée au support.

AVERTISSEMENT : pour votre sécurité, lire et comprendre le

manuel de l’utilisateur de la scie à onglet avant toute utilisation. Tout manquement à ces avertissements augmente les risques de dommages corporels, et les risques d’endommager sérieusement la scie à onglet et ses accessoires. REMARQUE: si votre scie n’est pas une scie à onglet D EWALT, un morceau de contreplaqué de 19mm (3/4po) sera nécessaire pour y fixer la scie à onglet. Le contreplaqué doit excéder d’au moins 101,6mm (4po) la partie la plus large de la base de la scie à onglet. Le contreplaqué doit être au moins aussi profond que la profondeur minimale de la base de la scie à onglet, ou mesurer au minimum 406,4mm (16po) si la base de scie à onglet est plus petite. Veillez à ce que le contreplaqué soit bien carré.

1. Une fois la taille du contreplaqué déterminée, percez des trous

de 9,5 mm (3/8 po) à 25,5 mm (1 po) des angles avant du contreplaqué, tous les 355mm (15po) et à 25,5mm (1po) des bords.

2. Placez les dispositifs de fixation DW7231 sur l’établi:

a. Attrapez et appuyez sur les leviers de déverrouillage (B).Français

b. Engagez la lèvre avant concave du dispositif de fixation sur le rebord arrondi avant du longeron. L’un des dispositifs de fixation doit s’enclencher dans l’agrafe de positionnement (D) pour éviter tout mouvement latéral de la scie pendant son utilisation.

3. Lorsque le bord avant du longeron et l’agrafe de positionnement

sont verrouillés, un léger pivotement vers le bas permettra d’arrimer les leviers de déverrouillage à l’arrière du longeron. Suivez la même procédure avec le second dispositif de fixation sur la position appropriée sur le longeron en fonction de la taille du contreplaqué.

4. Placez le contreplaqué sur les dispositifs de fixation et alignez les

trous percés sur les orifices des dispositifs de fixation. Reportez- vous au Tableau de sélection de matériel DW7231 et utilisez la méthode1 ou 2 pour arrimer le contreplaqué aux dispositifs de fixation.

5. Utilisez la clé de 13mm (1/2 po) pour resserrer la quincaillerie.

6. La scie à onglet doit être montée sur le contreplaqué à l’aide

des trous sur la base de la scie à onglet. La taille du matériel est fonction des trous de la base de la scie à onglet. La quincaillerie devrait dépasser d’au moins 31,8 mm (1-1/4 po) de la hauteur maximale de la base de la scie à onglet sur chaque point d’assemblage. a. Marquez l’emplacement des trous de montage de la base de la scie à onglet sur le contreplaqué.

PRODUITS COMPATIBLES DW723 – Établi industriel de scie à onglet DWX723 – Établis industriels de scie à onglet DWX724 – Établis compacts de scie à onglet DWX725 – Établi industriel Réparations Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés par un centre de réparation en usine D EWALT, un centre de réparation autorisé DEWALT ou par un personnel de réparation professionnel. Toujours utiliser des pièces de rechange identiques. Registre en ligne Merci pour votre achat. Enregistrez dès maintenant votre produi:

• RÉPARATIONS SOUS GARANTIE: cette carte remplie vous permettra de vous prévaloir du service de réparations sous garantie de façon plus efficace dans le cas d’un probléme avec le produit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de perte provoquée par un incendie, une inondation ou un vol, cette preuve de propriété vous servira de preuve auprès de votre compagnie d’assurances.

• SÉCURITÉ: l’enregistrement de votre produit nous permettra de communiquer avec vous dans l’éventualité peu probable de l’envoi d’un avis de sécurité régi par la loi fédérale américaine de la protection des consommateurs. Registre en ligne à www.dewalt.com/register. b. Percez les trous en fonction de la taille de la quincaillerie choisie. REMARQUE : la quincaillerie nécessaire à l’installation de la scie à onglet sur le contreplaqué est vendue séparément. Toute quincaillerie utilisée doit être d’un grade 5 ou de classe 8.8 minimum. c. Arrimez la scie à onglet au contreplaqué, comme illustré en figure5. Base de la scie (E), contreplaqué 19 mm (3/4po) (I), rondelle plate (F), rondelle de blocage (H) et écrou (G). REMARQUE : veillez à utiliser une rondelle plate (F) entre le contreplaqué (I) et la rondelle de blocage (G). d. Resserrez l’ensemble de la quincaillerie. Dégagement de la scie Lorsque la scie à onglets est fixée au support au moyen des ferrures, on peut la dégager en la saisissant par les leviers de dégagement et en la soulevant légèrement de manière à la libérer du longeron. Une fois la scie retirée, on peut la déposer sur les pattes en caoutchouc pour la transporter ou la nettoyer. Accessoires

AVERTISSEMENT : comme les accessoires autres que ceux

offerts par D EWALT n’ont pas été testés avec ce produit, leur utilisation avec cet appareil pourrait comporter un danger. Pour réduire tout risque de dommages corporels, éviter toute condition précaire et utiliser seulement des scies à onglet et établi D EWALT. Les accessoires recommandés pour votre outil peuvent être achetés auprès du distributeur local ou d’un centre de réparation agréé. Si vous avez besoin d’assistance pour trouver un accessoire pour votre outil, veuillez contacter D EWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286, États-Unis, composer le 1(800) 4-D EWALT (1-800-433-9258) ou visiter notre site Web à www.dewalt.com.Français

D’AVERTISSEMENT : si les étiquettes d’avertissement deviennent illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800 4-D EWALT) pour en obtenir le remplacement gratuit. Garantie limitée de trois ans DEWALT réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d’achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l’usage abusif de l’outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 800 4-D EWALT). Cette garantie ne s’applique pas aux accessoires et ne vise pas les dommages causés par des réparations effectuées par un tiers. Cette garantie confère des droits légaux particuliers à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un état ou d’une province à l’autre. En plus de la présente garantie, les outils D EWALT sont couverts par notre : CONTRAT D’ENTRETIEN GRATUIT D’UN AN

EWALT entretiendra l’outil et remplacera les pièces usées au cours d’une utilisation normale et ce, gratuitement, pendant une période d’un an à compter de la date d’achat.

GARANTIE DE REMBOURSEMENT DE 90 JOURS

Si l’acheteur n’est pas entièrement satisfait, pour quelque raison que ce soit, du rendement de l’outil électrique, du laser ou de la cloueuse

EWALT, celui-ci peut le retourner, accompagné d’un reçu, dans les 90 jours à compter de la date d’achat pour obtenir un remboursement intégral, sans aucun problème. AMÉRIQUE LATINE : cette garantie ne s’applique aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l’emballage, appeler l’entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.Español
