Element Chromium - Microphone MACKIE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone USB à condensateur (electret)
Marque	Mackie
Modèle	Element Chromium
Directivités sélectionnables	Stéréo, Cardioïde, Bidirectionnelle (8), Omnidirectionnelle
Préampli intégré	Circuit Onyx légendaire (faible bruit, qualité sonore élevée)
Connexion	USB-C (plug-and-play, sans pilote)
Entrées	Instrument (Jack 6,35 mm) + Aux (MiniJack stéréo)
Sortie casque	Jack 3,5 mm avec volume dédié
Fonctions de contrôle	Gain, Mute (avec voyant), Blend (mix USB/micro)
Fréquence d'échantillonnage	24 bits / 96 kHz
Logiciels inclus	Pro Tools | First + Musician Collection (23 plugins), Waveform OEM + DAW Essentials (16 plugins)
Construction	Ultra robuste, design chromé
Alimentation	Par bus USB (via câble USB-C fourni)
Dimensions (H × L)	249 × 120 mm
Poids	Environ 500 g (estimation)
Accessoires fournis	Câble USB-C, console de mixage intégrée
Nettoyage	Avec un chiffon sec uniquement
Consignes de sécurité	Ne pas exposer à l'eau, chaleur extrême, poussière ; ne pas démonter ; respecter les niveaux sonores
Garantie	Limitée (consulter www.mackie.com pour les détails)

FOIRE AUX QUESTIONS - Element Chromium MACKIE

Comment brancher le micro Element Chromium à mon ordinateur ?

Utilisez le câble USB-C fourni. Connectez l'extrémité USB-C au micro et l'extrémité USB-A à un port USB de votre ordinateur (directement, sans hub). Le micro est reconnu automatiquement (plug-and-play), aucun pilote n'est nécessaire.

Comment sélectionner la directivité du micro ?

Utilisez le sélecteur Pattern (repère 10) sur le corps du micro. Quatre positions sont disponibles : Stéréo, Cardioïde, Bidirectionnelle (8) et Omnidirectionnelle. Choisissez selon votre application (voix, interview, ambiance, etc.).

Que faire si je n'entends aucun son dans mon casque ?

Vérifiez que le casque est bien connecté à la sortie casque (Jack 3,5 mm). Assurez-vous que le potentiomètre Phones (volume casque) est tourné vers la droite. Vérifiez aussi le réglage du potentiomètre Blend : il doit être réglé pour entendre le signal souhaité (micro ou USB). Enfin, dans les paramètres son de votre ordinateur, sélectionnez le micro USB comme périphérique de sortie.

À quoi sert la fonction Blend ?

Le potentiomètre Blend permet de régler l'équilibre entre le signal provenant de l'ordinateur (via USB) et le signal direct du micro (ou des entrées Aux/Inst) dans votre casque. Tournez vers la gauche pour entendre principalement l'USB, vers la droite pour le micro, et au centre pour un mélange égal. Cela permet un monitoring sans latence.

Le micro est-il reconnu immédiatement sur Mac et PC ?

Oui, le micro Element Chromium est plug-and-play. Sur Mac, allez dans Préférences Système > Son > Entrées et sélectionnez 'micro USB'. Sur PC, allez dans Panneau de configuration > Matériel et audio > Gérer les périphériques audio, puis définissez 'Micro USB' comme périphérique par défaut pour l'enregistrement et la lecture.

Puis-je enregistrer sans utiliser de casque ?

Oui, vous pouvez enregistrer sans casque. Branchez simplement le micro à l'ordinateur et réglez le gain pour un niveau d'entrée approprié. Le son sera capté et transmis à votre station de travail audio (DAW) sans nécessité de monitoring casque.

Comment régler le gain du micro ?

Utilisez le potentiomètre Gain (repère 11) sur le micro. Parlez ou jouez à un niveau normal, puis tournez lentement le potentiomètre vers la droite jusqu'à ce que les voyants de niveau (Main Meters) oscillent entre vert et jaune dans votre DAW. Évitez d'atteindre le rouge pour ne pas saturer le signal.

Le bouton Mute coupe-t-il aussi le son provenant de l'ordinateur ?

Non, le bouton Mute coupe uniquement le signal du micro. Tout signal audio envoyé par l'ordinateur (par exemple, un playback) continue d'être transmis à la sortie casque même si le Mute est activé. Cela permet de couper votre voix sans interrompre le son de la piste d'accompagnement.

Quels logiciels sont fournis avec le micro ?

Le micro est livré avec Pro Tools | First (version d'entrée de gamme) incluant la Musician Collection (23 plugins) et Waveform OEM incluant DAW Essentials (16 plugins). Ces logiciels vous permettent de démarrer l'enregistrement, le mixage et le mastering immédiatement.

Comment entretenir le micro Element Chromium ?

Nettoyez régulièrement l'extérieur avec un chiffon sec. Ne l'exposez pas à la pluie, à l'humidité excessive, à la poussière ou à des températures extrêmes. Rangez-le dans sa boîte lorsque vous ne l'utilisez pas. Ne tentez jamais de le démonter.

MODE D'EMPLOI Element Chromium MACKIE

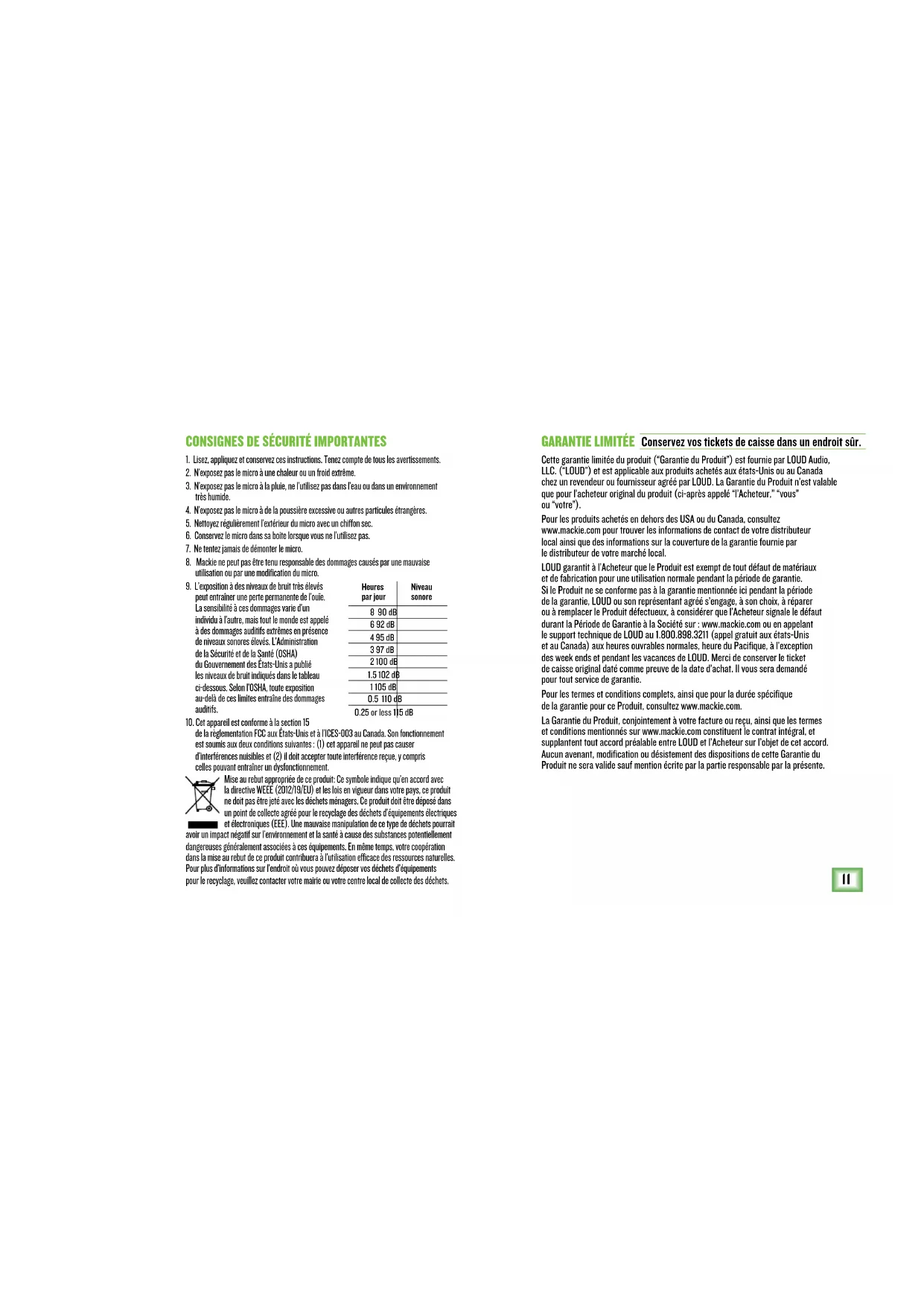

1. Lisez, appliquee et conservez ces instructions. Tenez compte de tous les avertissements.

2. N'exposez pas le micro à une chaleur ou un froid extréme

3. N'exposez pas le micro à la pluie, ne l'utilise pas dans l'eau ou dans un environnement très humide.

4. N'exposez pas le micro à de la poussière excessive ou autres particules étrangères.

5. Nettoyez regulierement l'exterieur du micro avec un chiffon sec.

6. Conservez le micro dans sa boite lorsque vous ne l'utilise pas.

7. Ne tentez jamais de démonter le micro.

8. Mackie ne peut pas être tenu responsable des dommages causés par une mauvaise utilisation ou par une modification du micro.

9. L'exposition à des niveaux de bruit trés élevés peut entraîner une perte permanente de l'oula. La sensibilité à ces dommages varie d'un individu à l'autre, mais tout le monde est appelé à des dommages auditifs extrêmes en présence de niveaux sonrières élevés. L'administration de la Sécurité et de la Santé (OSHA) du Bouvernement des États-Unis a publiè les niveaux de bruit indiqués dans le tableau ci-dessous. Selon TOSHA, toute exposition au-delà de ces limites entrainer des dommages auditifs.

Heures par jour	Niveau sonore
8 90 dB
6 92 dB
4 95 dB
3 97 dB
2 100 dB
1.5 102 dB
1 105 dB
0.5 110 dB
0.25 or less 115 dB

1. Cet apparériel est conforme à la section 15 de la réglementation FCC aux États-Unis et à l'ICES-003 au Canada. Son fonctionnement est soumuls aux deux conditions suivantes: (1) cet apparériel ne peut pas cause d'intérêtres nuisibles et (2) il doit accepter toute interférence reçue, y compris celles pouvant entrainer un dysfonctionnement.

Mise au reduit appropriée de ce produit: Ce symbole indique qu'en accord avec la directive WEEE (2012/19/EU) et les lois en vigueur dans chaque pays, ce produit ne doit pas être jete avec les déchets ménagers. Ce produit doit être déposé dans un point de collecte agrée pour le recyclage des déchets d'équipements électriques et Electroniques (EEE). Une mauvaise manipulation de ce type de déchets pourrait

avoir un impact négatif sur l'environnement et la santé à cause des substances potentiellement dangereuses généralement associées à ces équipements. En même temps, votre coopération dans la mise au rebut de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'information sur l'endetroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veillez contacter cette-Marie ou将自己的 centre local de collecte des déchets.

GARANTIE LIMITEE Conservez vos tickets de caisse dans un endroit surl.

Cette garantie limitée du produit ("Garantie du Produit") est fournie par LOUD Audio, LLC. ("LOUD") et est applicable aux produits achetés aux états-Unis ou au Canada chez un revendeur ou fournisseur agréé par LOUD. La Garantie du Produit n'est valable que pour l'acheteur original du produit (ci-après appelé "l'Acheteur," "vous" ou "votre").

Pour les produits achetés en dehors des USA ou du Canada, consultez www.mackie.com pour couver les informations de contact de votre distributeur local ainsi que des informations sur la couverture de la garantie fournie par le distributeur de votre marché local.

LOUD garantit à l'Accheur que le Produit est exempt de tout défaut de matériel et de fabrication pour une utilisation normale pendant la période de garantie. Si le Produit ne se conforme pas à la garantie mentionnée ici pendant la période de la garantie, LOUD ou son représentant/agreed s'engage, à sa choix, à réparer ou à replacner le Produit défectueux, à considérer que l'Accheur signale le défau durant la période de Garantee à la Société sur: www.mackie.com ou en appelant le support technique de LODU au 1.800.898.3211 (appel soit aux états-Unis et au Canada) aux heures ouvrables normales, heures du Pacifique, à l'exception des week ends et pendant les vacances de LODU. Merci de conserver le ticket de caisse original dated comme preuve de la date d'achat. Il vous sera demandé pour tout service de garantie.

Pour les termes et conditions complets, ainsi que pour la durée spécifique de la garantie pour ce Produit, consultez www.mackie.com.

La Garantie du Produit, conjointement à votre facture ou reçu, ainsi que les termes et conditions mentionnées sur www.mackie.com constitué le contrat intégral, et supplantan tout accord préalable entre LOUD et l'Ascêteur sur l'objet de cet accord. Aucun avenant, modification ou désistement des dispositions de cette Garantie du Produit ne sera valide sauf mention écrite par la partie responsable par laprésente.

CHARACTERISTIQUES

QUALITE PROFESSIONNELLE

• Conqu spécialément pour l'enregistrement de musique, de podcasts, pour le streaming et la création de CONTENT en ligne
• La légendaire circuit de préampli Onyx permet une qualité sonore incroyable et un niveau de bruit extrémenté bas
• Les indicateurs de qualite professionnelle permettent de connaître les niveaux en un clin d'oeil

4 DIRECTIVITÉS SELECTIONNABLES

• Stereo
  Cardioide
• Bidirectionnelle (en forme de 8)
  Omnidirectionnelle

CONNEXION USB-C

L'interface USB intégrée permet une connexion directe à toute ordinaire pour enregistrer rapidement et simplement
- Reconnu nativement, aucun pilote nécessaire

ENTREE POUR INSTRUMENT

• Connectez directement votre guifare pour enregistrar un accompagnement
• Mélangez le signal du micro avec l'entrée Aux In

ENTREE MINIJACK STEREO

• Connectez directement votre casque dated'une fiche minjack stéro
  Idéal pour enregistrer votre voix tout en écouter une piste d'accompagnement

INTERFACE POUR CASQUE INTEGREE

• La sortie casque avec réglage de volume dédié permet de surviller facilement les niveaux
• Melangez le signal direct avec le signal USB

RéGLAGE DE GAIN ET FONCTION MUTE

• Optimisez le niveau de sortie du micro pour votre ordinateur et/ou votre STAN
• La commande Mute permet de désactiver le micro en conservant le signal de sortie de votre ordinateur

CONSTRUCTION ULTRA ROBUSTE

Le micro est construit pour durar, vous pourrez compter sur lui pendant des années

LOGICIELS FOURNIS

• Les logiciels professionnels et plugins Pro Tools™
• First et Waveform™ OEM sont fournis
  L'ensemble Musician Collection pour ProTools | First comprend 23 plugins comme BBD Delay, Eleven Lite, 304E EQ et 304C Compressor
  L'ensemble DAW Essentials™ pour Waveform DEM comprens 16 plugins puissants comme Equaliser, Compressor, Reverber 8 et Limiter

FREQUENCE D'ÉCHANTILLONNAGE: 24 BITS / 96 KHZ

ACCESSORIES FOURNIS

• Console de mixage (intégré)
  Cable USB-C

INTRODUCTION

Le micro USB à electret Chromium de la série Element est un apparéil tout-en-un ultra polyvalent de qualité professionnelles convç entre autres pour les musiciens, créateurs de contenus ou composhéures-interprises.

Intégrée au corps du micro, l'interface de mixage à 2 voies comprend une entree pour instrument et une entree minijack stereo et dispose d'un réglage de gain, d'une fonction mute, d'un réglage de volume pour casque ainsi que d'indicateurs de qualité professionnelle et d'une fonction Blend.

Dote de 4 directivités選tionnables, le Chromium peut être optimé pour l'enregistrement vocal, en stéro, les interviews à 2 personnes, capter l'ambiance d'une pièce, et plus encore.

Le légendaire circuit de préampli Onyx permet une qualité sonore incroyable et un niveau de bruit extrément bal.

Commencez à enregistrerrapidement avec leslogiciels professionnelsPro Tools*IFirstand Waveforminclus. Faites-vousentendreavecle microUSBaélectret Chromium.

CONFIGURATION NÉCESSAIRES

PC

WINDOWS XP PRO, XP HOME, VISTA, 7, 8, 10 USB 1.1 / 2.0 (64 MB DE RAM MINIMUM)

MAC

MAC OSX (10.1.11 OR HIGHER)

USB 1.1/2.0 (64 MB DE RAM MINIMUM)

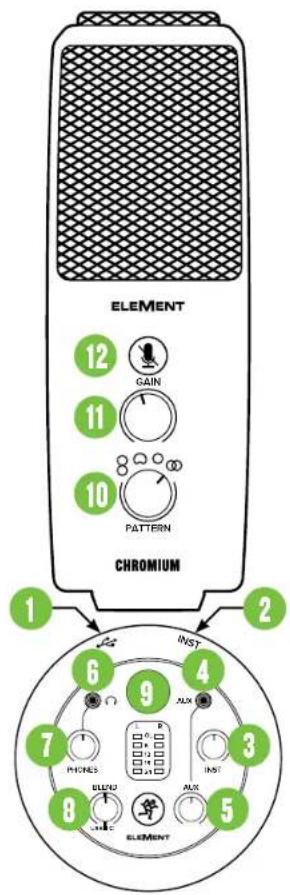

7. Potentiomètre Phones

1. Port USB-C Reliez le connecteur USB-C du cable fourni au micro et le connecteur USB-A a un port USB de bye ordinateur.
   2.Instrument/EntreeLineConnectoz une source symétrie ou asymétrique (instrument ou source niveau ligne) à ce entree avec un cable Jack 6,35 mm.
2. Potentiometre Inst Permet de rogler la sensibilité de l'entrée Inst ce qui permet d'adapter le niveau du signal de maniere optimale avant qu'il ne soit transmis au casque.
3. Entree Aux Permit de connecter un signal niveau ligne portepar un cable MiniJack en provenance d'un smartphone, d'un lecteur MP3 ou autre source
4. Potentiometre Aux Permet de regler la sensibilité de l'entrée Aux ce qui permet d'adapter le niveau du signal de maniere optimale avant qu'il ne soit transmis au casque.
5. Sortie casque Connectez votre casque à cette embase Jack 3,5 mm.

Il permet de régler le volume de la sortie casque. Assurez-vous qu'il soit régèle au minimum avant de commencer à utiliser le micro.

10. SelecteurPattern

1. Potentiométre Blend Permet de regler l'équilibre entre le signal transmis par USB (vers la gauche) et celui du micro (vers la droite) au casque sans aucune latence!
   Position du selecteur (G, C, D):
2. Gauche
   Entrée USB = Volume max
   Micro = Pas de son
3. Centre Entrée USB et Mic = Volume égal
   Droite Entree USB = Pas de son Micro Volume max
4. Main Meters Indiquent le niveau de sortie (droite) ou des entretes (gauche) et permetten de s'assurer que le signal n'est pas précité.

La directivité indique la manière dont un micro capte le son reçu depuis différents angles par rapport à l'axe central. Placez le sélecteur sur la directivité de votre choix.

Bi-directionnel (en forme de 8) :

Le son est capte à l'avant et à l'arrête du micro, mais pas sur les côtes. Applications: Interviews, voix, duos, instruments.
Cardioide: La face avant du micro est plus sensible et lessons peripheriques ne sont pas captes. Applications: Podcasts, doublages, voix, instruments.

Omni-directionelle: Le son est capité de manière égale dans toutes les directions, il n'est pas nécessaire d'orienter le micro dans la direction de la source sonore. Applications: Conference / réunions, enregistrement d'ambiance, orchestres classiques.
Stereo: Le son est capé par les cotés gauche et droit du micro. Applications - Enregistrement d'ambiance, tournage, instruments

11.Potentiometre Gain

Il peut de regler la sensibilité du micro afin de capter les signaux de manière optimale.

12. BoutonMute

Ce bouton permet de couper le signal du micro. Elle s'allume également lorsque le bouton Mute est enforcé.
REMARQUE: Le bouton mute coupe uniquement le signal du micro. Tout signal transmis au micro par l'ordinateur est envoye a la sortie casque même si la fonction mute est activée.

MISE EN OEUVR

1. Lize les instructions importantes sur la sécurité page 11 et assurez-vous de les avoir bien comprises.
2. Mettez tous les potentiametres au minimum. Laissez le potentiametre Blend au centre.
3. Relâchéz tous les boutons.
4. Reliez le connecteur USB-C du cable fournu au micro et le connecteur USB-A à un port USB de votre ordinateur. REMARQUE: N'utilise pas de hub USB, le port USB d'un clavier, etc. Connectez le micro directement à un port USB de l'ordinateur.
5. Connectez votre casque à la sortie casque.
6. Configuration de l'ordinaire [plug-and-play, aucune pilote nécessaire!]: Mac: Preférences système > Son > Entrées (et Sorties) > micro USB PC: Panneau de configuration > Matériel et audio > Gérer les péripériques audio > Lacture (et enregistrement) > Micro USB (péripérisque par défaut). Assurez-vous que les niveaux d'entrée et de sortie sont à un niveau audible.

BIDIRECTIONNELLE (EN 8)

1. Lisez un fischiere audio sur toute ordinaire puis tournez doucement le potentiometre de niveau du casque vers la droite. Celapermot de vérifier que le signal audio est bien transmis à la sortie casque de la micro.

REMARQUE: Vos oreilles sont précieuses! Faibles attention aux dommages permanents de l'audition. Meme un niveau intermédiaire peut être dangereux. Mettez toujours le volume au minimum avant de connecter vos écouteurs ou d'agir d'une manière pouvant affecter le volume. Montez ensuite le volume progressivement.

1. Connectez vos sources à la micro, par exemple:
   Des sources niveau instrument, comme une guitare acoustique avec micro actif, connectee a l'une des entree pour instrument.
2. Permet de connecter un signal niveau ligne en provenance d'un lecteur de MP3, un Smart Phone ou autre source connectee à l'une entree pour aux.
3. Assurez-vous que le volume de l'entrée est le volume de fonctionnement normal.

CARDIOIDE

Tournaz loment les potentiométres Inst et Aux vers la droite jusqu'à entendre les signaux dans le casque.

REMARQUE: Vous devrez faire des essais avant d'obtenir unmelon parfait dessons.

10.Ouvez contre STAN préféreeuis lancez une nouvelle session.

1. Tout en parlant dans la micro, désactiver la fonction mute puis tournez le potentiametre de gain vers la droite jusqu'à ce que les voyants de niveau d'entree de la STAN oscilent entre vert et jaune.

REMARQUE: Une molette de sécurité touve sur la droite de la base du micro. Desserrez-la afin d'orienter le micro puis desserez-la pour maintainir le micro en place.
REMARQUE: Le bouton mute coupe uniquement le signal du micro.
Tout signal transmis au micro
par l'ordinateur est envoyé
à la sortie casque même
si la fonction mute est activée
REMARQUE: Le micro a eté concu pour capter le son par le cêto, et non par le dessus.

OMNIDIRECTIONNELLE

1. Si la plupart des STAN fonctionne (a peu antes) de la meme maniere, le processus d'enregistrement peut différer. Reforez-vous au mode d'emploi de votre STAN pour savoir comment ouvrir une nouvelle session, creer des pistes, selectionner l'Chromium, armer une piste et enfin enregistrer. Amusez-vous bien!

Choramium
Élement	electret de 3"16 mm
Courte de diréctivité	forme de B, Cardioïd, Omni, Stééco
Réponse en fréquence	Hz ~ 20 kHz
Sensibilité	dB (0 dB = 1 V/Pa @ 1 kHz)
Plage Dynamique
NPA maximum	@ 1 kHz 1% THD)
Fréquence d'échantillonnage	24-bit / 96 kHz
Dimensions (H * L)	9.8" × 4.7"
	249 × 120 mm
Poids	g
	Les caractéristiques peuvent être modifiées

BESOIN D'AIDE AVEC VOTRE MICRO?

• Consultez www.mackie.com et cliquez sur Support pour couver : des FAQs, les modes d'emploi et des informations supplémentaires.
• Appellee le 1-800-898-3211 pour contacter le support technique (du lundi au vendredi, aux heures ouvrables normales,昼夜 du Pacifique).
