Element Chromium - Mikrofon MACKIE - Kostenlose Bedienungsanleitung

Produkttyp	USB-Kondensatormikrofon (Elektret)
Marke	Mackie
Modell	Element Chromium
Wählbare Richtcharakteristiken	Stereo, Nieren-, Acht-, Kugelcharakteristik
Integrierter Vorverstärker	Legendäre Onyx-Schaltung (geringes Rauschen, hohe Klangqualität)
Anschluss	USB-C (Plug-and-Play, treiberlos)
Eingänge	Instrument (6,35 mm Klinke) + Aux (Stereo-Miniklinke)
Kopfhörerausgang	3,5 mm Klinke mit separater Lautstärkeregelung
Steuerfunktionen	Gain, Stummschaltung (mit LED), Blend (Mischung USB/Mikrofon)
Abtastrate	24 Bit / 96 kHz
Inkludierte Software	Pro Tools | First + Musician Collection (23 Plugins), Waveform OEM + DAW Essentials (16 Plugins)
Bauweise	Extrem robust, Chrom-Design
Stromversorgung	Über USB-Bus (mit beiliegendem USB-C-Kabel)
Abmessungen (H × B)	249 × 120 mm
Gewicht	Ca. 500 g (Schätzung)
Mitgeliefertes Zubehör	USB-C-Kabel, integrierte Mischkonsole
Reinigung	Nur mit einem trockenen Tuch
Sicherheitshinweise	Nicht Wasser, extremer Hitze oder Staub aussetzen; nicht zerlegen; Lautstärkepegel beachten
Garantie	Eingeschränkt (Details unter www.mackie.com)

Häufig gestellte Fragen - Element Chromium MACKIE

Wie schließe ich das Element Chromium Mikrofon an meinen Computer an?

Verwenden Sie das mitgelieferte USB-C-Kabel. Schließen Sie das USB-C-Ende am Mikrofon und das USB-A-Ende an einen USB-Port Ihres Computers an (direkt, ohne Hub). Das Mikrofon wird automatisch erkannt (Plug-and-Play), kein Treiber erforderlich.

Wie wähle ich die Richtcharakteristik des Mikrofons?

Verwenden Sie den Pattern-Schalter (Markierung 10) am Mikrofonkörper. Vier Positionen sind verfügbar: Stereo, Niere, Acht und Kugel. Wählen Sie je nach Anwendung (Sprache, Interview, Umgebungsgeräusche usw.).

Was tun, wenn ich keinen Ton im Kopfhörer höre?

Stellen Sie sicher, dass der Kopfhörer am Kopfhörerausgang (3,5 mm Klinke) angeschlossen ist. Drehen Sie den Phones-Regler (Kopfhörerlautstärke) nach rechts. Prüfen Sie auch die Blend-Regelung: Sie muss so eingestellt sein, dass das gewünschte Signal (Mikrofon oder USB) zu hören ist. Wählen Sie schließlich in den Audioeinstellungen Ihres Computers das USB-Mikrofon als Ausgabegerät aus.

Wofür ist die Blend-Funktion?

Der Blend-Regler stellt das Gleichgewicht zwischen dem Signal vom Computer (über USB) und dem direkten Mikrofonsignal (oder Aux/Inst-Eingängen) im Kopfhörer ein. Nach links drehen für hauptsächlich USB, nach rechts für das Mikrofon und in der Mitte für eine gleiche Mischung. Dies ermöglicht latenzfreies Monitoring.

Wird das Mikrofon sofort auf Mac und PC erkannt?

Ja, das Element Chromium Mikrofon ist Plug-and-Play. Gehen Sie auf dem Mac zu Systemeinstellungen > Ton > Eingabe und wählen Sie 'USB-Mikrofon'. Auf dem PC gehen Sie zu Systemsteuerung > Hardware und Sound > Sound verwalten und stellen Sie 'USB-Mikrofon' als Standardgerät für Aufnahme und Wiedergabe ein.

Kann ich ohne Kopfhörer aufnehmen?

Ja, Sie können ohne Kopfhörer aufnehmen. Schließen Sie das Mikrofon einfach an den Computer an und stellen Sie den Gain für einen angemessenen Eingangspegel ein. Der Ton wird aufgenommen und an Ihre DAW übertragen, ohne dass ein Kopfhörermonitoring erforderlich ist.

Wie stelle ich den Gain des Mikrofons ein?

Verwenden Sie den Gain-Regler (Markierung 11) am Mikrofon. Sprechen oder spielen Sie in normaler Lautstärke und drehen Sie den Regler langsam nach rechts, bis die Pegelanzeigen (Main Meters) in Ihrer DAW zwischen Grün und Gelb schwanken. Vermeiden Sie Rot, um eine Übersteuerung des Signals zu verhindern.

Schaltet die Stummschalttaste auch den Ton vom Computer stumm?

Nein, die Stummschalttaste schaltet nur das Mikrofonsignal stumm. Jegliches vom Computer gesendete Audiosignal (z. B. Playback) wird weiterhin an den Kopfhörerausgang übertragen, auch wenn die Stummschaltung aktiviert ist. So können Sie Ihre Stimme stummschalten, ohne den Ton der Begleitspur zu unterbrechen.

Welche Software wird mit dem Mikrofon mitgeliefert?

Das Mikrofon wird mit Pro Tools | First (Einstiegsversion) inklusive der Musician Collection (23 Plugins) und Waveform OEM inklusive DAW Essentials (16 Plugins) geliefert. Mit dieser Software können Sie sofort mit Aufnahme, Mixing und Mastering beginnen.

Wie pflege ich das Element Chromium Mikrofon?

Reinigen Sie die Außenseite regelmäßig mit einem trockenen Tuch. Setzen Sie es weder Regen, übermäßiger Feuchtigkeit, Staub noch extremen Temperaturen aus. Bewahren Sie es bei Nichtgebrauch in der Box auf. Versuchen Sie niemals, es zu zerlegen.

BEDIENUNGSANLEITUNG Element Chromium MACKIE

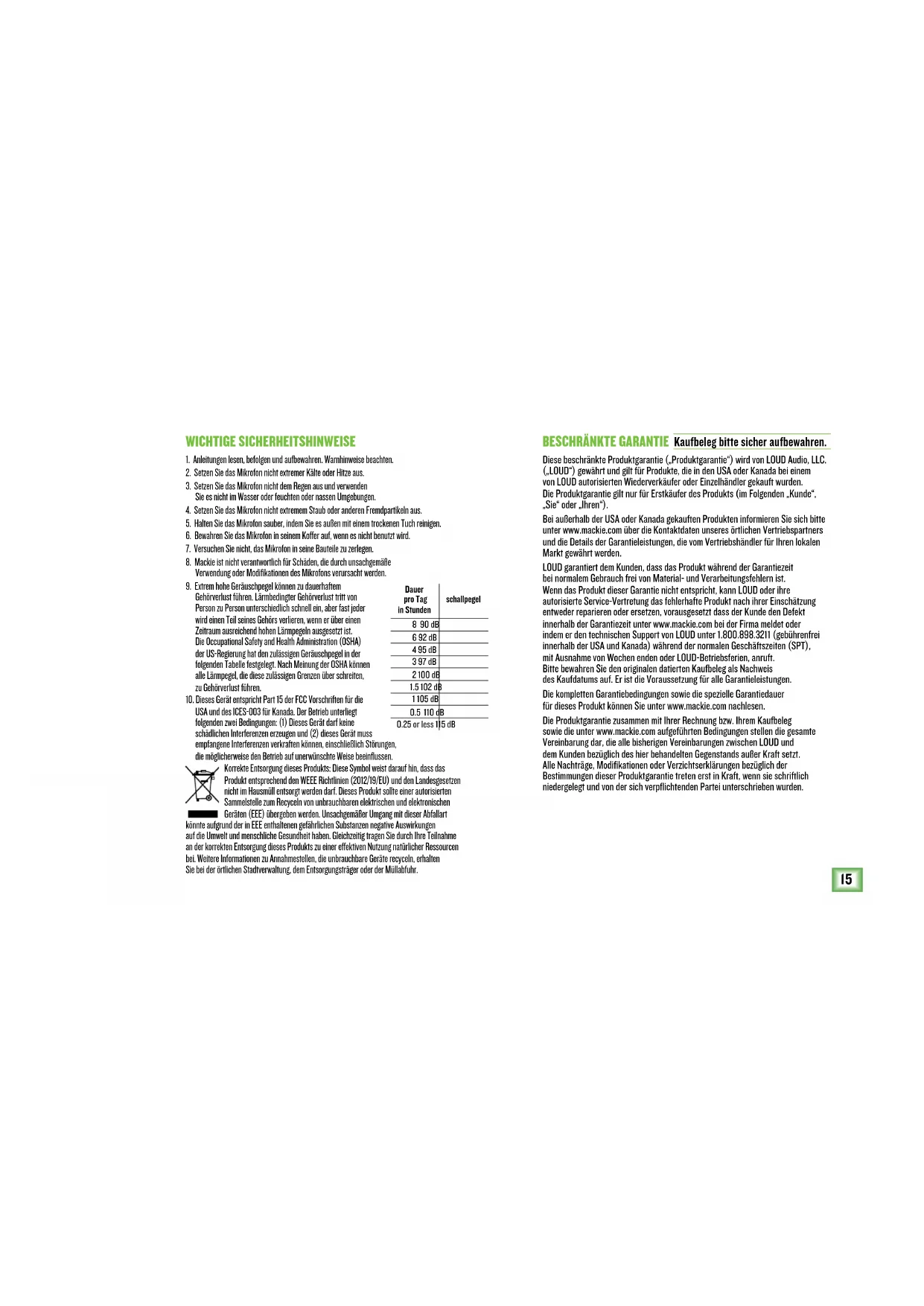

WICHTIGESICHERHEITSHINWEISE

1. Anleitungen lessen, befolgen und aufbewahren. Warnhinweise beachten.
2. Setzen Sie das Mikrofon nicht extremer Käte oder Hitze aus.
3. Setzen Sie das Mikrofon nicht dem Regen aus und verwenden Sie es nicht im Wasser oder feuchten oder nassen Umgebungen
4. Setzen Sie das Mikrofon nicht extremem Staub oder anderen Fremdkartikeln aus.
5. Halten Sie das Mikrofon sauber, indem Sie es außen mit einem trockenen Tuch reinigen.
6. Bewahren Sie das Mikofoin in seinem Koffer auf, wenn es nicht benutzt wird.
7. Versuchen Sie nicht, das Mikrofon in seine Bauteile zu zerlegen.
8. Mackie ist nicht verantwortlich für Schäden, die durch unsachgemäß Verwendung oder Modifikationen des Mikrofons verursicht werden.
9. Extrem hohe Gerauschpegel kann zu dauherhaften Gehirvorlust führen. Lärmbedingter Gehirvorlust tritt von Person zu Person undersichtlich schnelt ein, aber fast jeder wird einen Teil seines Gehörns vorliegen, wenn er über einen Zeitraum ausreichend hohen Lärmgepeln aussesget ist. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat den zulässigen Gerauschpegel in der folgenden Tabelle festgelegt. Nach Meinung der OSHA kann alle Lärmgepel, die diese zulässigen Grenzen über schreiben, zu Gehirvorlust führen.
10. Dieses Gerät entspricht Part 15 der FCC Vorschriften für die USA und des ICES-003 für Kanada. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichkeiten Interferenzen erzuzugen und (2)这点es Gerät muss empangene Interferenzen verkaufen konen, einschließlich Störungen, die möglicherweise den Betrieb auf unverwässerte Weise beinfussten.

0.25 or less 1/5 dB

Dauer pro Tag in Stunden	schallpogel
8 90 dB
6 92 dB
4 95 dB
3 97 dB
2 100 dB
1.5 102 dB
1 105 dB
0.5 110 dB

Korrikae Entsorgung dieses Products: Dieso Symbol weist darauf auf, dass das Produkt entsprechtend den WEEE Richtlinien (2012/19/EU) und den Landesgesetzen nicht im Hausmäß entsorgt werden dar. Dieses Produkt soll einer autorisierter Sammlerstelle zum Recyckeln von unbrauchbaren elektrischen und elektronischen Geräten (EEE) übergeben werden. Unsachgemäßer Umgang mit dieser Abfallart in der Rechnung der Gesamtrechte (zur Definition siehe 3.1.1).

kome aufgrund der in ECE Annahmen gehaltene Staatsanlagen negative Auswirkungen auf die Umwelt und menschliche Gesundheit haben. Gleichzeit Tragen sie durch ihre Teilnahme an der korektiven Entsorgung desses Produkten zu einer effektiven Nutzung natürlicher Ressourcen bei. Weitere Informationen zu Annahmstehen, die unbrauchbare Geräte recyclen, erhalten Sie bei der irrältnic Stadtverwaltung, dem Entsorgungsströger oder der Müllabufur.

BESCHRANKTE GARANTIE Kaufbelegitte sicher aufbewahren.

These beschränkte Produktgarantie ("Produktgarantie") wird von LOUD Audio, LLC. ("LOUD") gewährt und gilt für Produkte. die in den USA oder Kanada bei einem von LOUD autorisierten Wiederverkäufer oder Einzelhändler gekauft wurden. Die Produktgarantie gilt nur für Erstkäuser des Produkts (im Folgenden, Kunde", "Sie" oder „hrihen").

Bei außerhalb der USA oder Kanada gekauften Produkten informieren Sie sichitte unter www.mackie.com über die Kontaktdaten unseres ortlichen Vertriebspartners und die Details der Garantieleistungen, die vom Vertriebshandlur für ihren lokalen Markt gewährt werden.

LOUD garantiert dem Kunden, dass das Produkt während der Garantiezeit bei normalem Gebrauch frei von Material- und Verarbeitungsfehlern ist. Wenn das Produkt dieser Garantie nicht entspricht, kann LOUD oder ihre autorisierte Service-Vertretung das fehlerhafte Produkt nach ihrer Einsatzung entweder reparieren oder ersetzen, vorausgesetzt dass der Kunden den Defekt innerhalb der Garantiezeit unter www.mackie.com bei der Firma meldet oder indem er den technischen Support von LOUD unter 1.800.898.321 (gebührenfrei innerhalb der USA und Kanada) während der normalen Geschäftsjzeiten (SPT), mit Ausnahme von Wochen enden oder LOUD-Betriebsfremien, anruft. Bis behawren Sie den originalen datierten Kaufbeleg als Nachweis des Kaufdatumss auf. Er ist die Voraussetzung für alle Garantieleistungen.

Die kompletten Garantiebedingungen sowie die spezielle Garantiedauer für diesen Produkt können Sie unter www.mackie.com nachlesen.

Die Produktgarantie zusammen mit ihrer Rechnung bzw. Ihrm Kaufbeleg sowie die unter www.mackie.com aufgeführten Bedingungen stellen die gesamte Vereinbarung dar, die alle bisherigen Vereinbarungen zwischen LOUD und dem Kunden beziglich des hier behandelten Gegenstanda außer Kraft setzen. Alle Nachträg. Modifikationen oder Verzichtserklarungen beziglich der Bestimmungen dieser Produktgarantie treten erst in Kraft, wenn sie schriftlich niedergelegt und von der sich verpflichtenden Partei unterscrieben wurden.

FEATURES

PROFI-QUALITÄT

• Entwickelt für Musikaufnahmen, Podcasts, Live-Streams und die Erstellung von Inhalter
  Legendare Onyx Mikrofon-Vorversteller liefern kristallklaren Klang bei extrem geringem Rauschen
  Professionelle Pegelanzeigen fur den schellen Überblick

4 WAHLBARE RICHTCHARAKTERISTIKEN

• Stereo
  Niere
  Bi-directional (Achtercharakteristik)
  Kugel

USB-C KONNEKTIVITAT

• Das integrierte USB Interface ist direkt an den Computer anschließbar und ermöglichtchnelle, unkomplizierte Aufnahmen
• Standardkonformer Anschluss ohne zusätzliche Treiberinstallation

INSTRUMENTENEINGANG

• Direktanschluss zum gleichzeitigten Aufnahmen von Gitarre und Gesang
• Mischung von Mikrofon- und Aux In-Signal

STEREO 3.5 MM EINGANG

• Direktanschluss für Smartphones via 3,5 mm Stereokabel
• Perfekt zum Singen zu Begleitmusik oder Vorhoren von Musikmaterial

INTEGRIERTES KOPFHOER-MONITORING

• Ein Kopfhörerausgang mit separater Lautstärkeregelung bietet eine praktische Abhör機會lich
• Mischung von Direktsignal und USB

REGLER FÜR VERSTARKUNG UND STUMMSCHALTUNG

Regler zur Optimierung des Mikrofon ausgangs für Computer und/oder DAW
Mute-Taste zum Ausschalten des Mikrofons bei gleichzeitigem Abhoren des Computerausgangs

ROBUSTE KONSTRUKTION

• Ultrastabile Bauweise garantiert langjährige, gleichbleibende Performance

INKLUSIVE SOFTWARE

Pro Tools | First und Waveform™ OEM Profi-Software und Plugin-Pakete im Lieferumfang enthalten
- Musician Collection for ProTools | First enthalt 23 Plugins wie BBD Delay, Eleven Lite, 304E EQ und 304C Compressor
- DAW Essentials™ Bundle für Waveform OEM enthalt 16 leistungsstarke Plugins wie Equaliser, Compressor, Reverber 8 und Limiter

SAMPLE-RATE: 24-BIT / 96 KHZ

ZUBEHÖR

-Mixerstativ (integriert)
USB-C Kabel

EINLEITUNG

Das Chromium Premium USB Kondensatormikrofon der Element-Serie bietet modernen Musikem, Content-Erstellern, Singer-Songwritn und anderen Kreativen professionelle Qualität und hohe Flexibilität in einem eigenständigen Komplettpaket.
Der direkt ins Stativ integrierte 2-Kanal-Mixer verfügbar über 3.5mm Instrument- und Stereogänge sowie über Regler für Gain, Mute und Kopfhörermonitoring plus professionelle Pegelanzeigen und BlendRegelung.
Mit seinen 4 wählbaren Richtcharakteristiken ist das Chromium muhelos für Stimmen, Räume, Stereo, 2-Personen-Interviews und mehr optimierbar. Die legendäre Onyx MikrofONvorverstärkerschaltung liefert kristallklaren Sound bei extrem geringem Rauschen.
Mit den im Lieferumfang enthaltenen Pro Tools™ First und Waveform™ Softwares gelingen sofort professionelle Aufnahmen.
Mit dem Chromium Premium USB Kondensator-mikrofon sind Sie für alle Aufgaben gerüstet.

SYSTEMANFORDERUNGEN

PC
WINDOWS XP PRO, XP HOME, VISTA, 7, 8, 10 USB 1.1 / 2.0 (MINDESTENS 64 MB RAM)

MAC

MAC OSX (10.1.11 OR HIGHER)

USB 1.1/2.0 (MINDESTENS 64 MB RAM)

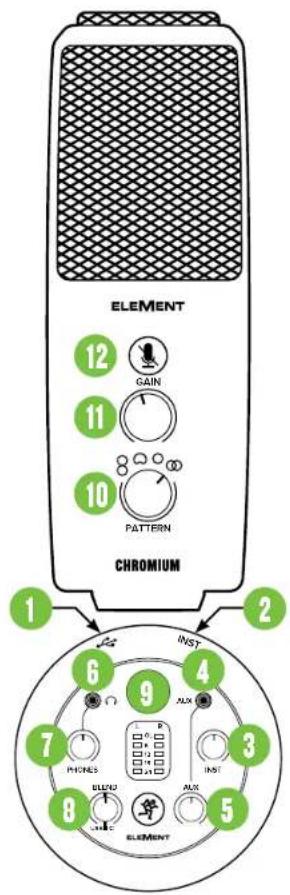

1. USB-C Port Verbinden Sie die USB-C Seite des migelieferten USB-Kabels mit dem Mikrofon und die USB-A Seite mit dem USB-Port des Computers.
2. Instrumenten / Line-Eingänge Hör kann man symmetrische oder unsymmetrische Instrumenten- oder Line-Pogel-Signal über 6,3 mm-Stecker anschließen.
3. Instrument-Drehregler Steuert die Engangsempfindlichkeit des Instrumenteteingangs. Damit kann man das Signal vor der Weiterleitung zu den Kopfherorn auf einen optimalen Pegel einstellen.
4. Aux-Eingänge Hier kann man die Line-Pegel-Signale von Smartphones, MP3-Player oder anderen Quellen via 3.5 mm-Stecker anschließe.

5. Aux-Drehregler Steuert die Eingangs-empfindlichkeit des Aux-Eingangs. Damit kann man das Signal vor der Weiterleitung zu den Kopfhören auf einen optimalen Pegel einstellen.
   6.Phones-Buchse Zum Anschlieben von Stereokopfhoren über einen 3.5mm -Stecker.
   7.Phones-Regler Stellt die Lautstarke am Kopfhorer ausgang im Bereich Aus bis Maximal ein. Drehen Sie diesen Regler anfänglich unbedingt auf Aus [ganz nach links].

6. Blend-Drehregler Steuert die latenzfreie Pegelmischung dos eingehonden Computersigns (USB/links) und des Mikrofonsignals (rechts) zu den Kopfhören!

Reglerposition (L, M, R):

Ganz links USB-Eingang voller Pegol Mic kel Pegol
- Mitte USB In & Mic = gleicher Pegel
Ganz rechts USB-Eingang kein Pegel Mic = voller Pegel

1. Main Meters Hier können Sie die auf Ein- (links) und Ausgangs (rechte) signale prufen, um Übersteuerungen zu verhindern.

10.Pattern-Regler

Die Richtcharakteristiken zeigen, wie empfindlich das Mikrofon auf Klange reagiert, die aus entsprechenden Winkeln zur Zentralachse eingehen. Mit dem Drehregler stellten Sie die gewünsche Richtcharakteristik ein.

Bi-directional (Acht): Schall wird von der Vorder- und Rückseite, aber nicht von den Seiten, aufgenommen. Anwendung - Interviews, Gesangsduette, Instrumente.

Niere: Die Vorderseite des Mikrofons ist am empfindlichsten, während Schall aus den Randbereichen unterdrick wird. Anwendung - Podcasts, Voiceovers, Stimmen, Instrumente.

Kugel: Schall wird aus allen Richtungen, gleich stark aufge nommen, ohne dass man das Mikrofon direkt auf eine Schallquelle richten muss.

Anwendung-Konforenzen / Meetings/ Aufnahmen im Freien / Sinfonien.

Stereo: Der Schall wird über die linke und rechte Seite des Mikrofons aufgenommen.

Anwendung - Aufnahmen im Freien, Filmproduktion, Instrumente.

11. Gain-Regler

Passst die Eingangsemfpindlichkeit des Mikrofons optimal auf den Pegel der eingehenden Signale an.

12. Mute-Taste

Schaltet das Mikrofonsignal stumm! Leuchtet die auch, wenn die Mute-Taste aktiviert ist.

HINWEIS: Der Mute-Schalter schaltet nur den Mikrofoneingang stumm. Vom Computer EINgehende Signale werden weiterhin über Kopfhör ausgegeben.

ERSTE SCHRITTE

1. Lesen und beachten Sie die „Wichtigen Sicherheitshinweise" auf Seite 15.
2. Drehen Sie alle Regler ganz nach unten.
   Lassen Sie den Blend-Regler in der Mitte (12:00).
3. Deaktivieren Sie alle Schalter.
4. Verbinden Sie die USB-C Seite des mitgelieferten USB-Kabels mit dem Mikrofon und die USB-A Seite mit dem USB-Port des Computers. HINWEIS: Verwendten Sie keinen USB Hub oder den USB-Port der Tastatur etc. Schlieben Sie das Kabel direkt an einen offenen USB-Port des Computers an.
5. Schlieben Sie ihre Kopfhörer an die Kopfhörerbuchse.
6. Computer-Einrichtungsanleitung [Plug&Play, Keine Treiber erforderlich]: Mac: Systemeinstellung >Sound >Eingabe (und Ausgabe) > USB Mikrofon PC: Systemsteuerung > Hardware & Sound > Audiogeräte verhalten > Wiedergabe (und Aufnahme) > USB Mikrofon (zum Standardgerät machen). Die Eingangs- und Ausgangspiegel des Computers müssen aufgedreht und darüber nicht stummgeschelt sein.

1. Spieler Sie Musik über den Computer ab und drehen Sie den Phones-Regler langsam nach rechts. Dadurch wird die Wiedergabe über die Kopfhorbuchse des Mikrofons aktiviert.

HINWEIS: Ihr Ohren sind uns wichtig! Verringern Sie die Lautstärke am Gerät, um dauerhafte Hörschäden zu vermeiden. Drehen sie die Lautstärke immer ganz zurück, bevor sie Diehröher anschließen oder etwas Neues ausprobieren, das die Lautstärke beeinfüssen konnte. Erhöhen Sie den Pegel dann langsam und vorsichtig.

1. Schlieben Sie Signalquellen an den Mikrofon an, zum Beispol:

Signale mit Instrumentenpegel, wie z.B. Akustigkitarren mit aktiven Pickup, an die Instrumenteteingänge.
- Hier schliBoBen Sie das Line-Pogel-Signal eines MP3 Players, Smartphones oder einer anderen Signalquelle an.

1. Achten Sie darauf, dass die Lautstärke der Eingangssignale bereits noch wie im Normalfall ist. Drehen Sie die Instrument- und Aux-Regler langsam nach rechts, bis Sie die Signe in den Kopfthörem hören.

HINWEIS: Vielleicht mussen Sie etwas experimentieren, bis Sie den perfektiven Soundmix gefunden haben.

10.Offen Sie ihre vorbezugte DAW und starten Sie eine neue Session.
11. Sprechen Sie ins Mikrofon, deaktivieren Sie den Mute-Schalter und drehen Sie den Gain-Regler langsam nach rechts, bis sich die Eingangsgeselangeige im grünben bis gelben Bereich bewegt.
HINWEIS: Der Mute-Schalter schalte nur den Mikrofoneingang stumm.
Vom Computer EINGehende Signalo werden weiterhin über Kopfhörer ausgegeben.
HINWEIS: Dieses Mikrofon ist für die Schallaufnahmvo von der Seite - nicht von oben - optimiert.
12. Obwohl die meisten DAWs (relativ)ähnlich Funktionieren, können sich die Aufnahmewege unterschiede. Wie man eine neue Session anlegt, Spuren erstellt, das Chromium wählt, Spuren aufnahmebereit schaltet und aufnimmt, wird im DAW-Handbuch beschreiben. Viel Spa!

HINWEIS: Auf der rechten Seite des Mikrofonsockels befindet sich ein Sicherungsdrehkopf. Losen Sie in, um das Mikrofon optimal auszurüchen. Dreiben Sie他们在 dann wieder fest.

Technische Daten CARGUM
Element	3 Elektronikcapsel
Richtcharakteristik	ugel, Niere, Acht, Stereo
Frequenzgang	z - 20 kHz
Einpfindlichkeit	> dB +3 dB (0 dB = 1 V/Pa @ 1 kHz)
Dynamikbereich	dB
Max. Schaudruck	dB (@1 kHz 1% THD)
Samplerate	/96 kHz
Abmossungen (H × B)	9.8" × 4.7"
	249 × 120 mm
Gewicht	1.6 kg
	Technische Änderungen und Ergänzungen verhebung

SIE BRAUCHEN HILFE MIT DEM MIKROFON?

• Besuchen Sie auf www.mackie.com die Rubrik Support: Hier führen Sie FAQs, Handbucher und Ergänzungen.
• Unter der Telefonnummer 1-800-090-3211 erscheln Sie unsere technischen Support (Montag bis Freitag zu den üblichen Geschäftszteiten, Pacific Standard Time)
