EM93M - Mikrofon MACKIE - Kostenlose Bedienungsanleitung

Produkttyp	Kompaktes Elektretmikrofon
Marke	Mackie
Modell	EM93M
Richtcharakteristik	Niere
Frequenzgang	20 Hz - 20 kHz
Abmessungen (H × B)	79 × 23 mm
Gewicht	Ca. 45 g
Stromversorgung	Phantomspeisung über Klinkenstecker (Plug-in-Power)
Mitgelieferte Kabel	TRS-Kabel (schwarz) für Kamera, TRRS-Kabel (grün) für Smartphone
Enthaltenes Zubehör	Stoßdämpferhalterung, Schaumstoff-Windschutz
Empfohlene Verwendung	Mobile Aufnahme, Videoproduktion, Streaming
Reinigung	Trockenes Tuch
Vorsichtsmaßnahmen	Nicht Wasser aussetzen, Staub vermeiden, nicht zerlegen
Garantie	Eingeschränkte Herstellergarantie (siehe Mackie-Website)

Häufig gestellte Fragen - EM93M MACKIE

Wie schließe ich das Mikrofon an ein Smartphone an?

Verwenden Sie das mitgelieferte TRRS-Kabel (grüner Stecker). Schließen Sie es an die Klinkenbuchse des Smartphones und das andere Ende an das Mikrofon an.

Wie schließe ich das Mikrofon an eine Kamera an?

Verwenden Sie das mitgelieferte TRS-Kabel (schwarzer Stecker). Schließen Sie es an den Mikrofoneingang der Kamera und das andere Ende an das Mikrofon an.

Benötigt das Mikrofon eine Batterie?

Nein, das Mikrofon wird über Plug-in-Power über die Klinkenbuchse des angeschlossenen Geräts versorgt. Es wird keine Batterie benötigt.

Wie reduziere ich Windgeräusche bei der Aufnahme?

Setzen Sie den mitgelieferten Schaumstoff-Windschutz auf das Mikrofon, um Windgeräusche zu dämpfen.

Ist das Mikrofon mit allen Smartphones kompatibel?

Ja, vorausgesetzt das Smartphone verfügt über eine TRRS-Klinkenbuchse (mikrofonkompatibel). Die meisten modernen Smartphones haben diese.

Wie befestige ich das Mikrofon an einem Stativ oder einer Angel?

Die mitgelieferte Stoßdämpferhalterung wird direkt auf ein Standard-Kameragewinde geschraubt. Befestigen Sie dann das Mikrofon in der Halterung.

Kann ich dieses Mikrofon für Interviews verwenden?

Ja, seine Nieren-Richtcharakteristik nimmt hauptsächlich den Schall vor dem Mikrofon auf und reduziert Umgebungsgeräusche. Ideal für Interviews.

Wie reinige ich das Mikrofon?

Wischen Sie die Außenseite mit einem trockenen Tuch ab. Vermeiden Sie Flüssigkeiten. Reinigen Sie den Schaumstoff-Windschutz regelmäßig.

Ist das Mikrofon wasserdicht?

Nein, es ist nicht wasserdicht. Vermeiden Sie Regen, Wasser oder übermäßige Feuchtigkeit.

Wie lang sind die mitgelieferten Kabel?

Die Kabel sind jeweils ca. 1,2 Meter lang, ausreichend für den mobilen Einsatz.

BEDIENUNGSANLEITUNG EM93M MACKIE

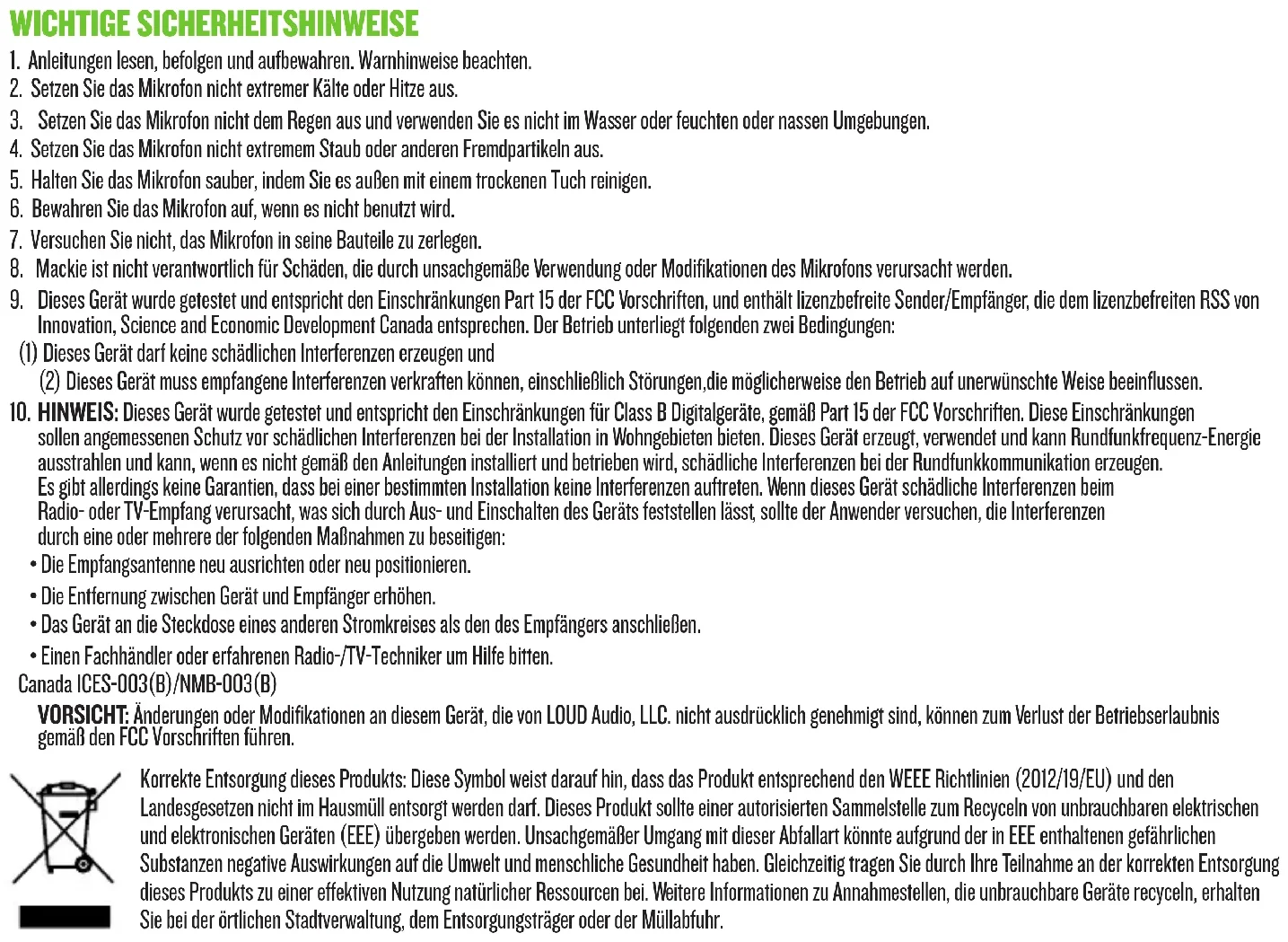

WICHTIGE SICHERHEITSHINWEISE

1. Anleitungen lesen, befolgen und aufbewahren. Warnhinweise beachten.
2. Setzen Sie das Mikrofon nicht extremer Kälte oder Hitze aus.
3. Setzen Sie das Mikrofon nicht dem Regen aus und verwenden Sie es nicht im Wasser oder feuchten oder nassen Umgebungen.
4. Setzen Sie das Mikrofon nicht extremem Staub oder anderen Fremdpartikeln aus.
5. Halten Sie das Mikrofon sauber, indem Sie es außen mit einem trockenen Tuch reinigen.
6. Bewahren Sie das Mikrofon auf, wenn es nicht benutzt wird.
7. Versuchen Sie nicht, das Mikrofon in seine Bauteile zu zerlegen.
8. Mackie ist nicht verantwortlich für Schäden, die durch unsachgemäße Verwendung oder Modifikationen des Mikrofons verursacht werden.
9. Dieses Gerät wurde getestet und entspricht den Einschränkungen Part 15 der FCC Vorschriften, und enthält lizenzbefreite Sender/Empfänger, die dem lizenzbefreiten RSS von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine schädlichen Interferenzen erzeugen und

(2) Dieses Gerät muss empfangene Interferenzen verkraften können, einschließlich Störungen, die möglicherweise den Betrieb auf unerwünschte Weise beeinflussen.

1. HINWEIS: Dieses Gerät wurde getestet und entspricht den Einschränkungen für Class B Digitalgeräte, gemäß Part 15 der FCC Vorschriften. Diese Einschränkungen sollen angemessenen Schutz vor schädlichen Interferenzen bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt, verwendet und kann Rundfunkfrequenz-Energie ausstrahlen und kann, wenn es nicht gemäß den Anleitungen installiert und betrieben wird, schädliche Interferenzen bei der Rundfunkkommunikation erzeugen. Es gibt allerdings keine Garantien, dass bei einer bestimmten Installation keine Interferenzen auftreten. Wenn dieses Gerät schädliche Interferenzen beim Radio- oder TV-Empfang verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, sollte der Anwender versuchen, die Interferenzen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Die Empfangsantenne neu ausrichten oder neu positionieren.
• Die Entfernung zwischen Gerät und Empfänger erhöhen.
- Das Gerät an die Steckdose eines anderen Stromkreises als den des Empfängers anschließen.
- Einen Fachhändler oder erfahrenen Radio-/TV-Techniker um Hilfe bitten.

Canada ICES-003(B)/NMB-003(B)

VORSICHT: Änderungen oder Modifikationen an diesem Gerät, die von LOUD Audio, LLC. nicht ausdrücklich genehmigt sind, können zum Verlust der Betriebserlaubnis gemäß den FCC Vorschriften führen.

Korrekte Entsorgung dieses Produkts: Diese Symbol weist darauf hin, dass das Produkt entsprechend den WEEE Richtlinien (2012/19/EU) und den Landesgesetzen nicht im Hausmüll entsorgt werden darf. Dieses Produkt sollte einer autorisierten Sammelstelle zum Recyceln von unbrauchbaren elektrischen und elektronischen Geräten (EEE) übergeben werden. Unsachgemäßer Umgang mit dieser Abfallart könnte aufgrund der in EEE enthaltenen gefährlichen Substanzen negative Auswirkungen auf die Umwelt und menschliche Gesundheit haben. Gleichzeitig tragen Sie durch Ihre Teilnahme an der korrekten Entsorgung dieses Produkts zu einer effektiven Nutzung natürlicher Ressourcen bei. Weitere Informationen zu Annahmestellen, die unbrauchbare Geräte recycln, erhalten Sie bei der örtlichen Stadtverwaltung, dem Entsorgungsträger oder der Müllabfuhr.

EINLEITUNG

Das EM-93M ist ein ultrakompaktes Mikrofon-Upgrade für Smartphones oder DSLRs zur Verbesserung mobiler Audioprojekte. Im Gegensatz zu anderen Kompaktmikrofonen ist das EM-93M mit professionellen Komponenten für einen klaren und definierteren Klang ausgestattet, der für mobile Produktionen unverzichtbar ist. Mit den Kabeln für Smartphones und DSLRs und dem mitgelieferten Montagematerial lässt sich das EM-93M mühelos anschließen und einrichten.

Das Audio ist jetzt startklar für spannende Interviews in interessanten Setups oder andere kreative Projekte.

FEATURES

ERSTKLASSIGES KOMPAKTES KONDENSATORMIKROFON

IDEAL FÜR MOBILE VIDEOPRODUKTIONEN UND LIVE-STREAMING

STOSSABŞORBER VERRINGERT STÖRGERÄUSCHE

FLAUSCHIGER WINDSCHUTZ GEGEN STÖRGERÄUSCHE IM FREIEN

WINDSCHUTZ AUS SCHAUMSTOFF FUR DEN INNENRAUMGEBRAUCH

PLUG UND PLAY-BETRIEB

DSLR- UND SMARTPHONE-KABEL INKLUSIVE

ERSTE SCHRITTE

Schieben Sie das EM-93M plus Stoßabsorber ohne übermäßige Kraftanwendung in den Kameraschuhadapter (A), bis es einrastet. Drehen Sie dann den Stoßabsorber am Kameraschuhadapter auf der Oberseite des Audio-/Videoaufnahmegeräts (B) im Uhrzeigersinn handfest an. [Lösen Sie ihn, wenn er zunächst nicht passt]. Die Aufkleber auf den Kabeln geben an, ob es sich um ein DSLR-Kabel (TRS, schwarzer Stecker) oder ein Handykabel (TRRS, grüner Stecker) handelt. Stecken Sie den grünen Stecker in ein Smartphone, Tablet oder einen Laptop ODER den schwarzen Stecker in den «Audioeingang» einer Kamera, eines Camcorders, Audiorekorders oder anderen Audio/Video-Aufnahmegeräts. Das andere Ende des Kabels wird mit dem EM-93M (C) verbunden. Schieben Sie den flauschigen oder Schaumstoff-Windschutz über das Mikrofon (D), um Wind- und andere Umgebungsgeräusche für kristallklare Aufnahmen in Innenräumen oder im Freien zu minimieren.

Technische Daten EM-93M
Element
Richtcharakteristik
Frequenzgang	0 kHz
Empfindlichkeit
Geräuschspannungsabstand	3 dB
Impedanz
Abmessungen (H × B)	3.1" × 0.9"79 × 23 mm
Gewicht	4 kg
	Technische Änderungenund Ergänzungen vorbehalten

SIE BRAUCHEN HILFE MIT DEM MIKROFON?

• Besuchen Sie auf www.mackie.com die Rubrik Support: Hier finden Sie FAQs, Handbücher und Ergänzungen.
• Unter der Telefonnummer 1-800-898-3211 erreichen Sie unseren technischen Support (Montag bis Freitag zu den üblichen Geschäftszeiten, Pacific Standard Time).

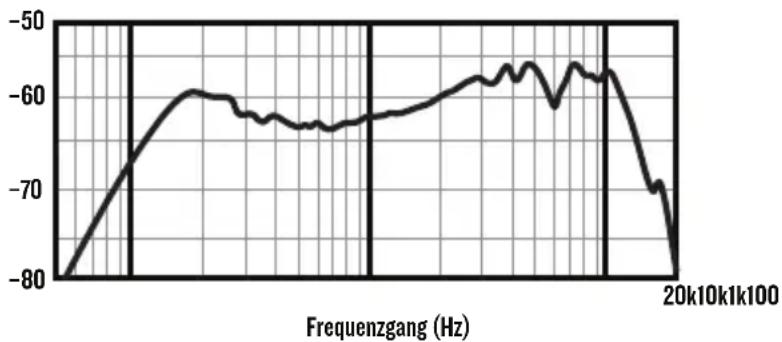

FREQUENZGANG-DIAGRAMMNIERE

BESCHRÄNKTE GARANTIE Kaufbeleg bitte sicher aufbewahren.

Diese beschränkte Produktgarantie („Produktgarantie“) wird von LOUD Audio, LLC. („LOUD“) gewährt und gilt für Produkte, die in den USA oder Kanada bei einem von LOUD autorisierten Wiederverkäufer oder Einzelhändler gekauft wurden. Die Produktgarantie gilt nur für Erstkäufer des Produkts (im Folgenden „Kunde“, „Sie“ oder „Ihren“).

Bei außerhalb der USA oder Kanada gekauften Produkten informieren Sie sich bitte unter www.mackie.com über die Kontaktdaten unseres örtlichen Vertriebspartners und die Details der Garantieleistungen, die vom Vertriebshändler für Ihren lokalen Markt gewährt werden.

LOUD garantiert dem Kunden, dass das Produkt während der Garantiezeit bei normalem Gebrauch frei von Material- und Verarbeitungsfehlern ist. Wenn das Produkt dieser Garantie nicht entspricht, kann LOUD oder ihre autorisierte Service-Vertretung das fehlerhafte Produkt nach ihrer Einschätzung entweder reparieren oder ersetzen, vorausgesetzt dass der Kunde den Defekt innerhalb der Garantiezeit unter www.mackie.com bei der Firma meldet oder indem er den technischen Support von LOUD unter 1.800.898.32II (gebührenfrei innerhalb der USA und Kanada) während der normalen Geschäftszeiten (SPT), mit Ausnahme von Wochenenden oder LOUD-Betriebsferien, anruft. Bitte bewahren Sie den originalen datierten Kaufbeleg als Nachweis des Kaufdatums auf. Er ist die Voraussetzung für alle Garantieleistungen.

Die kompletten Garantiebedingungen sowie die spezielle Garantiedauer für dieses Produkt können Sie unter www.mackie.com nachlesen.

Die Produktgarantie zusammen mit Ihrer Rechnung bzw. Ihrem Kaufbeleg sowie die unter www.mackie.com aufgeführten Bedingungen stellen die gesamte Vereinbarung dar, die alle bisherigen Vereinbarungen zwischen LOUD und dem Kunden bezüglich des hier behandelten Gegenstands außer Kraft setzt. Alle Nachträge, Modifikationen oder Verzichtserklärungen bezüglich der Bestimmungen dieser Produktgarantie treten erst in Kraft, wenn sie schriftlich niedergelegt und von der sich verpflichtenden Partei unterschrieben wurden.
