MODE D'EMPLOI CI 6021 BK CATA

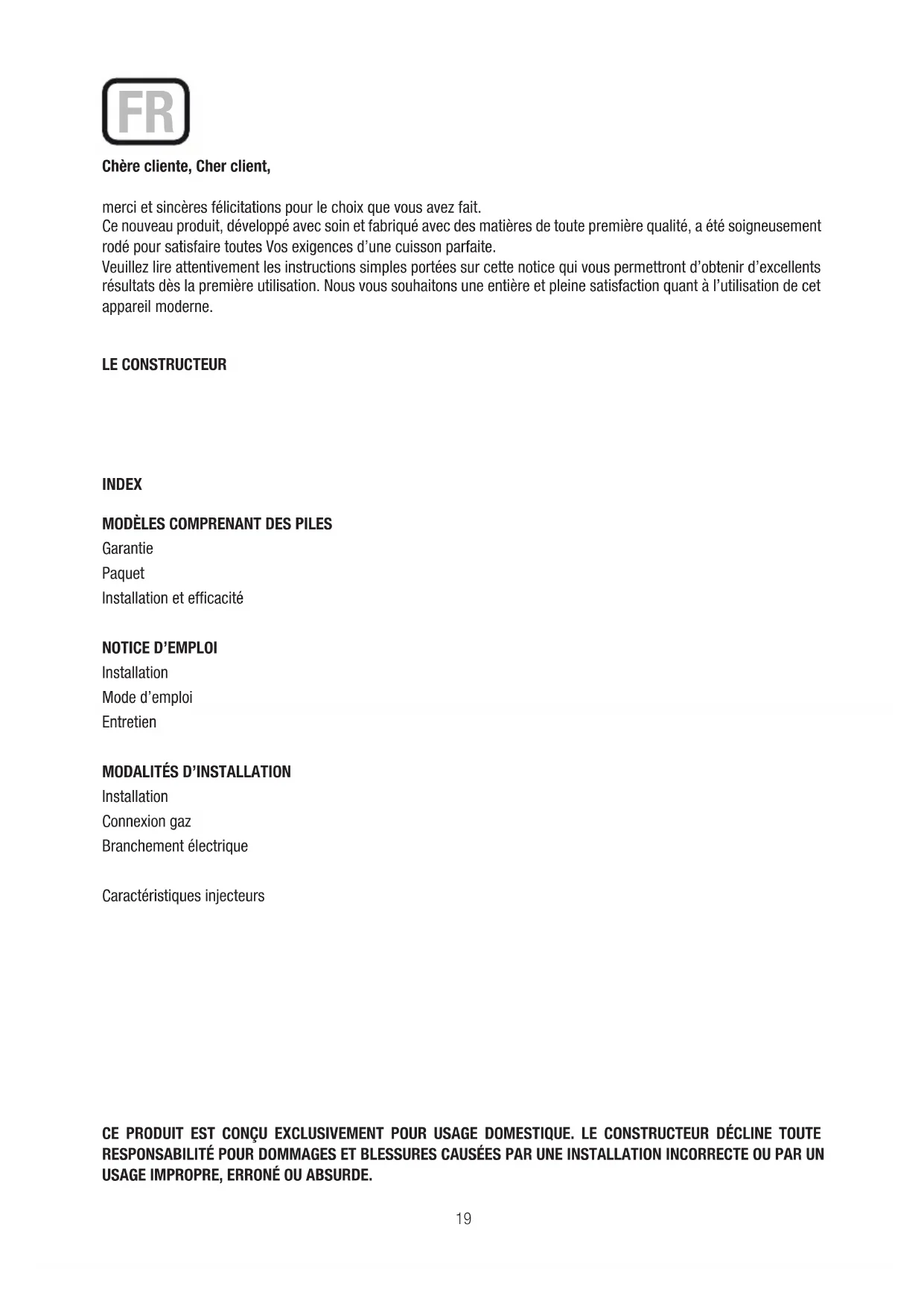

238/286 286/333 2,50/3,00 2,50/3,00 3,00/3,50 3,00/3,50 1720/2064 2064/2471 2451/2860 2924/341119 Chère cliente, Cher client, merci et sincères félicitations pour le choix que vous avez fait. Ce nouveau produit, développé avec soin et fabriqué avec des matières de toute première qualité, a été soigneusement rodé pour satisfaire toutes Vos exigences d’une cuisson parfaite. Veuillez lire attentivement les instructions simples portées sur cette notice qui vous permettront d’obtenir d’excellents résultats dès la première utilisation. Nous vous souhaitons une entière et pleine satisfaction quant à l’utilisation de cet appareil moderne. LE CONSTRUCTEUR INDEX

MODÈLES COMPRENANT DES PILES

Garantie Paquet Installation et efficacité

Installation Mode d’emploi Entretien

Installation Toutes les opérations relatives à l’installation (branchement électrique) doivent être effectuées par des spécialistes suivant les normes en vigueur. Pour les instructions spécifiques, voir la partie qui concerne les modalités d’installation. Mode d’emploi Brûleurs à gaz (Fig. 1). On allume le brûleur en approchant une petite flamme aux trous de sa partie supérieure en poussant et tournant dans le sens contraire des aiguilles d’une montre la manette correspondant jusqu’à faire coïncider l’aiguille avec la position de maximum. Quand le brûleur est en marche, régler la flamme selon la nécéssité. La position de minimum se trouve à la fin de la rotation contraire au sens des aiguilles d’une montre. Pour les modèles à allumage automatique tourner la manette comme indiqué ci-dessus, en poussant en meine temps le bouton spècial. Pour les modèles à allumage automatique/simultané (à une main), il suffit d’agir sur le bouton correspondant, comme il est indiqué ci-dessus. La décharge électrique entre la petite bougie et le brûleur allume le brûleur intéressé. Quand le brûleur est allumé, lâcher la manette, et regler la flamme selon nécéssité. Dans le cas de modèles doués de sûreté thermo-électrique, l’allumage du brûleur a lieu comme dans les cas décrits ci-dessus en appuyant à fond sur la manette placée à la position maximale pendant environ 3/ 5 secondes. Au moment où vous relâchez la manette, assurez-vous que le brûleur est allumé. N.B.: - on Vous conseille d’utiliser des casseroles avec un diamètre proportionné aux brûleurs évitant que la flamme au maximum déborde de leur fond - ne laissez jamais de casseroles vides sur le feu allumé - n’employez pas d’ustensiles pour cuisson à grille sur les plans Crystal. A la fin de la cuisson il faut fermer le robinet principal du conduit et/ou de la bouteille. rapide Ф 18 x 24 semirapide Ф 14 x 18 auxiliaire Ф 12 x 14 poisson* 18 x 30 GAZ

  • avec grille de reduction Fig. 121

MODÈLES COMPRENANT DES PILES

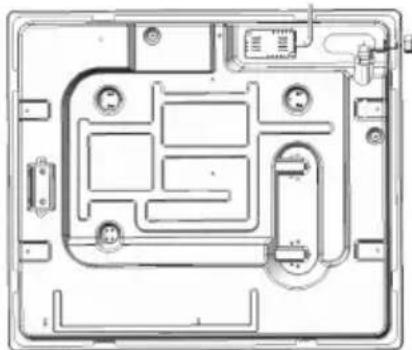

Garantie La garantie (service de garantie) ne couvre pas les piles. Le fabricant de la plaque de cuisson à gaz dégage toute responsabilité en cas de défaillance des piles. Paquet Certains modèles sont livrés avec des piles (de type D, LR20 ou R20S, de 1,5 V) pour la fonction d’allumage automatique. Compartiment (dispositif) de logement de la pile situé derrière la plaque, en bas à gauche, représenté sur la figure. Si la pile n’est pas fournie, celle-ci doit être achetée séparément. Installation et efficacité Avant de procéder à l’installation de la plaque de cuisson sur un plan de travail, insérer une pile (prêter attention à l’orientation des pôles « + » et « - ») dans le compartiment prévu à cet effet représenté sur la figure et situé derrière la plaque, en bas à gauche. Avant de fixer définitivement la plaque de cuisson à un plan de travail au moyen de mastic spécial à base adhésive (fournie), vérifier le bon fonctionnement de l’allumage automatique. Pour ce faire, appuyer sur n’importe quel bouton et le tourner dans le sens inverse des aiguilles d’une montre de manière à ce que le repère soit dirigé vers le symbole de la flamme. Attendre de jaillissement d’étincelles suivi des bruits de crépitement caractéristiques. Si l’allumage automatique ne fonctionne pas correctement, s’assurer que la pile n’est pas épuisée et la remplacer si nécessaire. Si le problème persiste, contacter le Service clientèle ou le Service de maintenance. Entretien Gaz/Électric Avant de toute opération, débrancher l’appareil du reseau électrique. Pour assurer une longue vie a l’appareil il faut absolument effectuer de temps en temps un nettoyage général soigneux en gardant à l’esprit ce qui suit:

  • les parties en vitre, acier et/ou émaillées doivent etre nettoyées avec des produits appropriés (faciles à trouver ans les magasins) non abrasifs ni corrosifs. Eviter les produits qui contiennent du chlore (eau de Javel, etc,)
  • éviter de laisser sur la table de travail des substances acides ou alcalines (vinaigre, sel, jus de citron, etc.)
  • les orifices du bruleûr et les chapeaux (pièces mobiles du bruleur) doivent etre fréquemment lavés avec de l’eau bouillante et du détergent, en ayant soin d’enlever tout incrustation, ensuite ils doivent etre essuyés soigneusement, en contrôlant que tous les trous soient débouchés.
  • les plaques électriques doivent être nettoyées avec un torchon humide et un peu huilées quand elles sont encore tièdes.

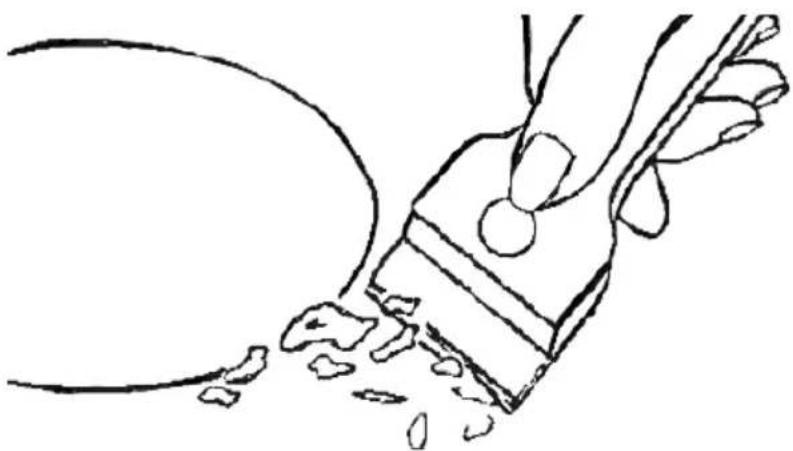

  • les grilles inox du plan de travail après avoir été chauffées prennent une couleur bleuâtre qui ne deterieoure pas leur qualité. Pour leur rendre leur aspect original employer un produit un peu abrasif. N.B.: - Le graissage éventuel des robinets doit etre faite par des spécialités, qui doivent etre appelés en cas d’anomalie de fon ctionnement. Contrôler de temps en temps l’état de conservation du conduit flexible d’alimenlalion gaz. Si il y a des fuites remplacer immédiatement. Dans tous les cas ne pas oublier de la changer avant la date limite indiquée sur le tube.22 Entretien surface vitrocéramique (Fig.-2) Avant tout enlever les restes de nourriture et les giclées de graisse de la surface de cuisson avec une paillette métallique. Nettoyer ensuite dans la zone chaude avec Sidol ou Stahfix et du papier de cuisine, rincer par de l’eau et essuyer avec un chiffon propre. Les traces d’aluminium, d’objets en plastique, de sucre ou de nourriture très riche en sucre doivent être enlevés instamment da la zone chaude de cuisson par l’aide d’une paillette métallique pour éviter de possible dégâts à la surface du plan. N’utiliser absolument pas d’éponges ou de torchons abrasifs; éviter aussi l’emploi de détergen ts chimiques agressifs comme Fornospray ou de dégraisseurs. Ne pas utiliser de nettoyeurs à vapeur pour nettoyer le plan de cuisson. Fig. 2

MODALITÉS D’INSTALLATION

Installation Cet appareil n’est pas pourvu de dispositif d’évacuation des produits de la combustion. On doit donc l’installer dans des endroits suffisamment aérés suivant les dispositions des lois en vigueur. La quantité d’air nécéssaire à la combustion ne doit pas elre inférieure à 2.0 m

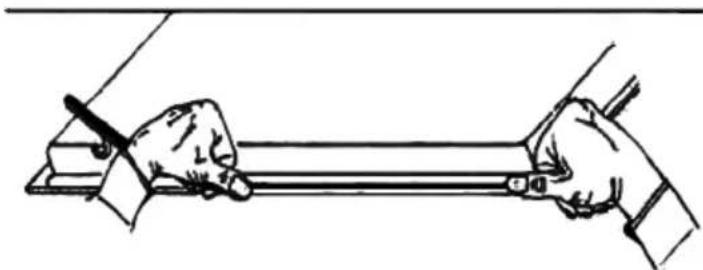

/h pour chaque kW de puissance installer. Voir ableau puissances brûleurs. Positionnement L’appareil est prévu pour etre encastré dans un plan de travail comme indiqué dans la Avant d’installer le plan de cuisson, placer le joint d’étanchéité sur tout le périmètre de l’ouverture. Fig. 323

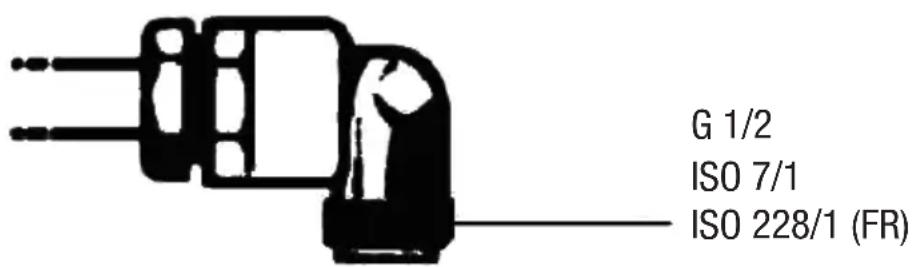

  • l’installation a une connexion de terre efficace suivant les normes et les dispositions de loi en vigueur. La mise à terre est obligatoire aux tenues delà loi. Si l’appareil n’a pas de câble et/ou de prise cor-respondante, ne utiliser que des câbles et des prises, selon les données indiquées sur la plaque signalétique et à la température de travail. Le câble ne devra jamais atteindre une température supérieure de 50°C à celle de l’ambiance. Si on désire une connexion directe au réseau, il faut prévoir un dispositif de coupure omnipolaire avec une distance d’ouverture entre les contacts de 3 mm dimensionné pour la puissance absorbée et qui suit les normes en vigueur (le fil de terre de couleur jau-ne/vert ne doit pas être coupé par l’interrupteur). La prise ou l’interrupteur omnipolaire doivent être facilement accessibles après la mise en place de l’appareil. Le Constructeur décline toute responsabilité au cas où ces normes et les autre nonnes contre les accidents ne seraient pas observées. Si le câble d’alimentation est endommagé, le remplacer par un câble neuf ou par un kit spécial fourni par le fabricant ou par le service après-vente. L’emploi de silicone d’étanchéité est interdit. Seul le joint d’étanchéité fourni doit être utilisé. L’utilisation de marmites en terre cuite et de diffuseurs est interdite. CONNEXION GAZ (Fig. 4) Effectuer la connexion de l’appareil à la bouteille ou à l’installation selon les prescriptions des normes en vigueur s’assurant à l’avance que l’appareil est réglé pour le type de gaz disponible. En cas contraire voir: “Adaptation à un type de gaz différent”. Verifier aussi que la pression d’alimentation correspond aux valeurs du tableau: “Caractéristiques injecteurs”. Branchement métallique rigide/semirigide Effectuer le branchement avec des raccords à conduits métalliques (meme flexibles) de façon à ne pas provoquer de contraintes aux organes internes à l’appareil. N.B.: - Quand l’installation est terminée, contrôler, avec une solution savonneuse, la parfaite etoncheité de tout le système de branchement. G 1/2 ISO 7/1 ISO 228/1 (FR) Fig. 4 Branchement électrique (Fig. 5) Avant d’effectuer le branchement électrique, s’assurer que:

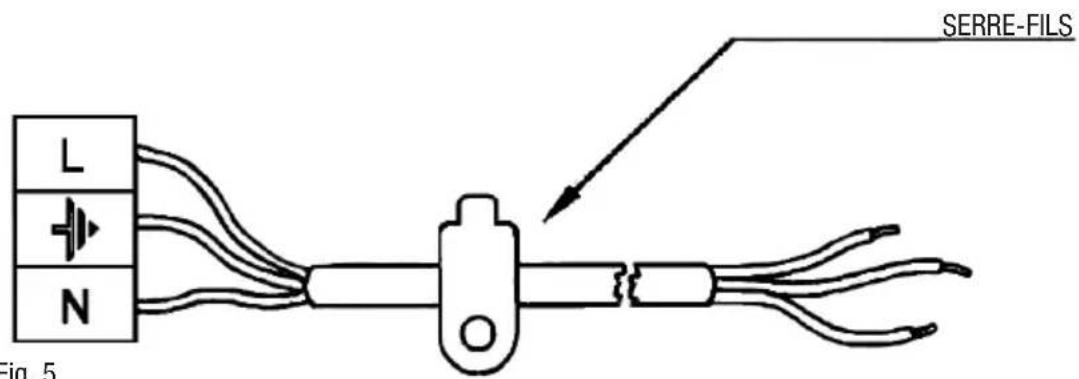

la tension de rinstallation électrique correspond au voltage indiqué sur la plaque signalélique appliquée au fond du plan;24 Fig. 5 SERRE-FILS

  • l’installation a une connexion de terre efficace suivant les normes et les dispositions de loi en vigueur. La mise à terre est obligatoire aux tenues delà loi. Si l’appareil n’a pas de câble et/ou de prise cor-respondante, ne utiliser que des câbles et des prises, selon les données indiquées sur la plaque signalétique et à la température de travail. Le câble ne devra jamais atteindre une température supérieure de 50°C à celle de l’ambiance. Si on désire une connexion directe au réseau, il faut prévoir un dispositif de coupure omnipolaire avec une distance d’ouverture entre les contacts de 3 mm dimensionné pour la puissance absorbée et qui suit les normes en vigueur (le fil de terre de couleur jau-ne/vert ne doit pas être coupé par l’interrupteur). La prise ou l’interrupteur omnipolaire doivent être facilement accessibles après la mise en place de l’appareil. Le Constructeur décline toute responsabilité au cas où ces normes et les autre nonnes contre les accidents ne seraient pas observées. Si le câble d’alimentation est endommagé, le remplacer par un câble neuf ou par un kit spécial fourni par le fabricant ou par le service après-vente. Adaptation à un différent type de gaz (Fig. 6) Si l’appareil prévoit un type de gaz différent de celui d’alimentation disponible, on doit procéder:

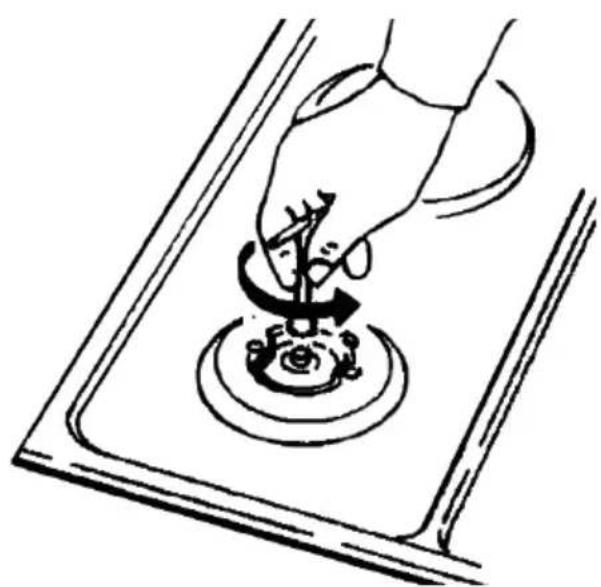

  • à la substitution des injecteurs (Fig. 6) avec ceux correspondants au type de gaz qu’il faut utiliser (voir tableau

Caractéristiques injecteurs

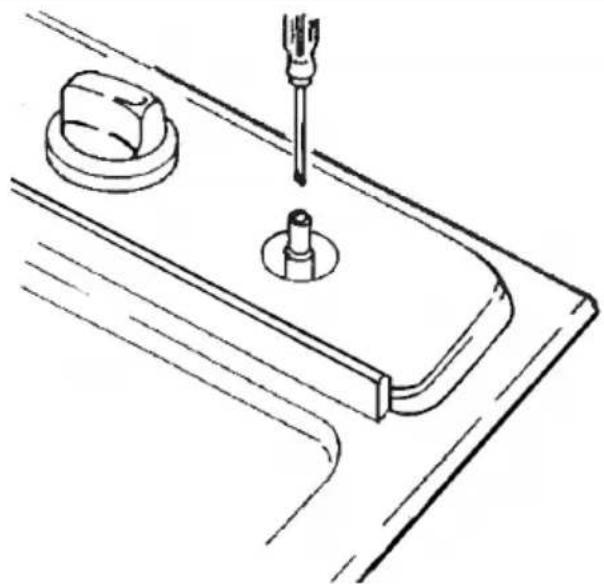

  • pour le réglage au minimum, tournez à l’aide d’un tournevis approprié la vis qui se trouve sur le robinet (Fig. 7) après avoir placé le robinet sur la position du minimum. Pour GPL (butane / propane) serrez à fond. Fig. 7 Fig. 8 (cm) R L1 L2 L3 L4

: (6 ) .(« » ) (6 ) •
