GEBRUIKSAANWIJZING CI 6021 BK CATA

238/286 286/333 1720/2064 2064/2471 2451/2860 2924/341143 Geachte klant, wij danken u en feliciteren ons met de door u gedane keuze. Dit nieuwe produkt, zorgvuldig ontworpen en geconstrueera uit materialen van de allerbeste kwaliteit, is gedegen uitgetest am al uw eisen voor een perfect kookresultaat te kunnen bevredigen. Wij verzoeken u daarom de eenvoudige instructies te lezen en te respecteren, dewelke het u toe zullen staan om al vanaf het eerste gebruik uitstekende resultaten te bereiken. Met dit moderne apparaat doen wij u onze welgemeende gelukwensen toekomen. DE FABRIKANT INDEX

MODELLEN MET BATTERIJEN

Garantie Pakket Installatie en doeltreffendheid

INSTRUCTIES VOOR DE GEBRUIKER

Installatie Gebruik Onderhoud

Installatie Alie handelingen met betrekking tot de inslallatie (elektrische verbinding) moeten worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen. Zie voor de specifieke instructies het gedeelte gereserveerd voor de installateur. Gebruik Gasbrander (Afb. 1). De ontsteking van de brander gebeurt door een vlammetje dicht bij de gaatjes bovenop de brander te houden en gelijktijdig de corresponderende knop in te drukken en tegen de klok in te draaien totdat deze overeenkomt met de ‘maximum’-indicatie. Regel na ontsteking de vlam naar wens, De ‘minimum’-positie bevindt zich aan het einde van de draaiing tegen de klok in. Bij de modellen met automatische ontsteking de draaiknop bedienen zoals boven omschreven, terwijl tegelijkertijd de drukknop ernaast wordt ingedrukt. De hierbij ontstane vonk zal de desbetrefende brander doen ontsleken. ln de modellen die automatisch / gelijktijdig (met een hand) kunnen worden aangestoken, hoeft u enkel en alleen op de overeenstemmende knop de voormelde werkwijze te volgen. Na ontsteking de drukknop direct loslaten en de vlam naar wens regelen. Op de modellen met een thermo-elektrische veiligheid kan u de vuren aansteken zoals in de diverse voorgaande gewallen is uitgelegd: houd de knop ongeveer 3/5 seconden in de maximale stand ingedrukl. Wanneer men de knop loslaat, moet men zich ervan verzekeren, dat de vlam aan blijft. N.B.: - Het wordt aangeraden pannen tegebruiken met een diameter die overeenkomt met de betreffende brander, voorkomend dat in de maximumsland de vlam buiten de pan uit slaat - laat de kookplaten niet met lege pannen ingeschakeld - vermijdt het gebruik van grilgerei op de Crystalkookplaten. Na beeindiging van het koken is het goed om ook de hoofdkraan van het systeem enIof van de gasfles te sluiten. snel Ф 18 x 24 matig snel Ф 14 x 18 sudderpit Ф 12 x 14 vis* 18 x 30 GAS

• met reductierooster Afb. 145

MODELLEN MET BATTERIJEN

Garantie De garantie (garantieservice) dekt de batterijen niet. De fabrikant van de gasplaat is vrijgesteld van aansprakelijkheid voor batterijstoringen. Pakket Bij sommige modellen worden batterijen bijgeleverd (type D of LR20 of R20S; 1,5 V) voor de functie van automatisch ontsteking. Vak (inrichting) voor het installeren van de batterijen linksonder op de achterzijde van de plaat, weergegeven op de afbeelding. Is de batterij niet inbegrepen, dan moet u hem afzonderlijk aankopen. Installatie en doeltreffendheid Voordat u de plaat op het werkvlak installeert, een batterij invoeren, (let op de richting van «+» en «–») polen in de bijzondere inrichting linksonder op de achterzijde van de plaat, weergegeven op de afbeelding. Voordat u de plaat definitief bevestigt op het werkvlak met speciaal afdichtmiddel (opvulling) met lijmbasis (inbegrepen), controleert u dat de automatische ontsteking correct werkt. Druk hiertoe op een knop en draai hem linksom zodat het merkteken naar het vlamsymbool wijst. Wacht tot vonken worden afgegeven, gevolgd door de kenmerkende knetterende geluiden. Werkt de automatische ontsteking niet goed, controleer dan of de batterij leeg is en vervang hem. Telefoneer de klantenservice of de onderhoudsdienst indien het probleem aanhoudt. Onderhoud Gas/Elektrische Voor iedere handeling de apparatuur elektrisch uitschakelen. Voor een lange levensduur van de apparatuur is het onontbeerlijk periodiek een degelijke algemene schoonmaak uit te voeren en daarbij rekening te houden met het volgende:

• de glasdelen, de stalen en/of geglazuurde gedeelten moeten schoongemaakt worden met passende, niet-schurende of -corrosieve produkten (commercieel verkrijgbaar). Vermijdt produkten op basis van chloor (bleek- middelen, enz.)

• vermijdt zure of alkalische stoffen (azijn, zout, citroensap, enz.) op de plaat achter te laten

• de vlamverdelers en de dekseltjes (verwijderbare delen van de brander) moeten regelmatig gewassert worden met kokend water en zeep, er zorg voor dragend elk eventueel aanbaksel te verwijderen, en goed afgedroogd worden waarbig gecontroleerd moet worden dat geen van gaatjes van de vlamverdelers ook maar gedeeltelijk geblokeerd is.

• de elektrische kookplaten worden met een vochtige doek schoongemaakt en licht ingeolied een smeerolie wanneer ze nog lauwwarm zijn.

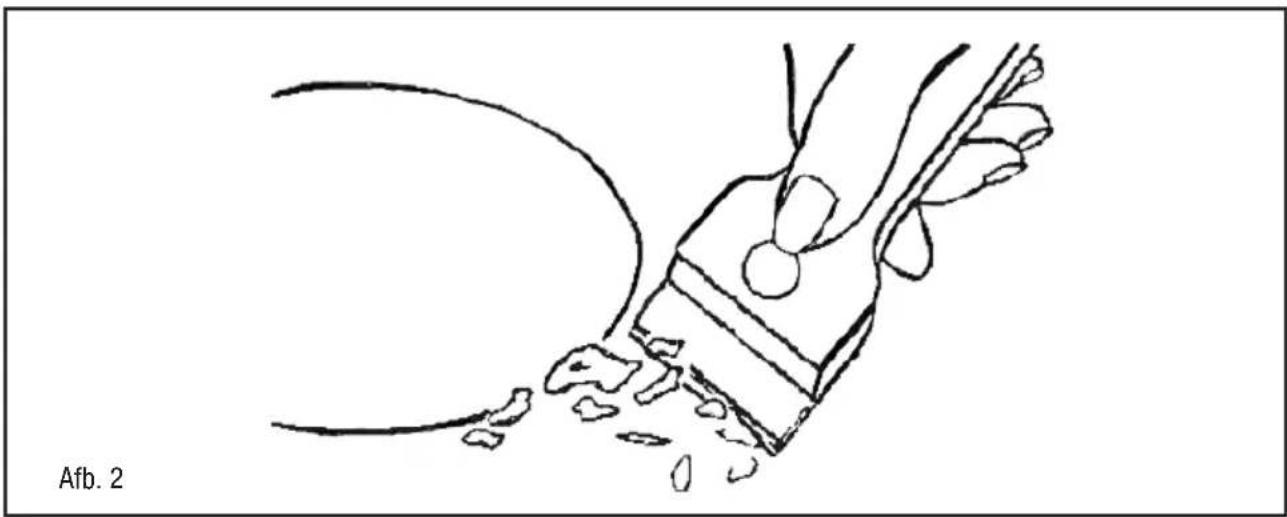

• de stalen roosters van het werkblad verkleuren blauwachtige nadat ze zijn verwarmd, dil vermindert de kwaliteit niet. Om het originele aspect terug te krijgen gebruikt men een schurend produkt. N.B.: - De eventuele smering van de kranen moet uitgevoerd worden door gekwalificeerd personeel, tot welke het goed is zieh te wenden in geval van gebrekkige werking. Controleer periodiek de staat van de flexibele gastoevoerslang. In geval van lekkage is de onmiddellijke tussenkomst van gekwalificeerd personeel vereist ter vervanging.46 Onderhoud verglaaso keramiek oppewlakte (Fig. 2) Voor het koken etensresten en vetspatten van het kookoppervlak verwijderen met een schraper. Vervolgens de warme zone reinigen met Sidol of Stahlfix en keukenpapier, naspoelen met water en drogen met een schoon stuk keukenpapier. Stukjes aluminiumfolie, plastic voorwerpen, suiker of sterk suikerhoudend voedsel moeten onmiddellijk van de kookzone verwijderd worden met een schraper om mogelijke beschadigingen aan het oppervlak van de plaat te voorkomen. In geen enkel geval sponzen of ruwe doeken gebruiken; ook het gebruik van aggresieve reinigingsmiddelen zoals Fornospray of vlekverwijderaars vermijden. Gebruik geen stoomreinigingsapparaten om de kookplaat schoon te maken. Afb. 2

INSTRUCTIES VOOR DE INSTALLATEUR

Installatie Dit apparaat is niet voorzien van een afvoermogelijkheid voor de verbrandingsprodukten. Het wordt aanbevolen het apparaat te installeren in een voldoende geventileerde ruimte volgens de geldende wettelijke voorzieningen. De voor de verbranding benodigde hoeveelheid tucht mag niet minder zijn dan 2.0 m

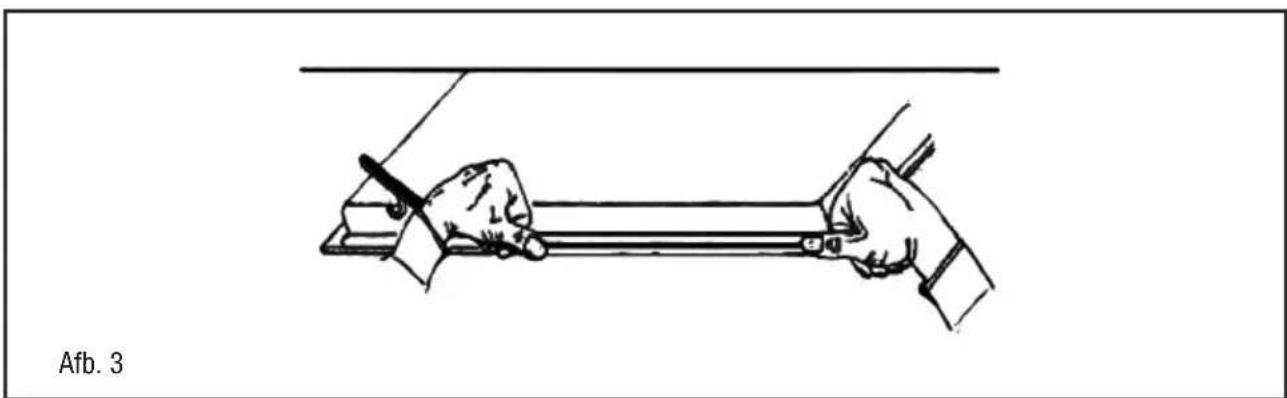

/h per kW geinstalleerd vermogen. Zie de tabel vermogen branders. Plaatsing Het apparaat is voorzien om te worden verzonken in een keukenblad zoals geillustreerd in de betreffende figuur. Alvorens het werkblad te plaatsen moet de afdichtingspakking worden aangebracht over de hele omtrek van de inbouwopening. Afb. 347

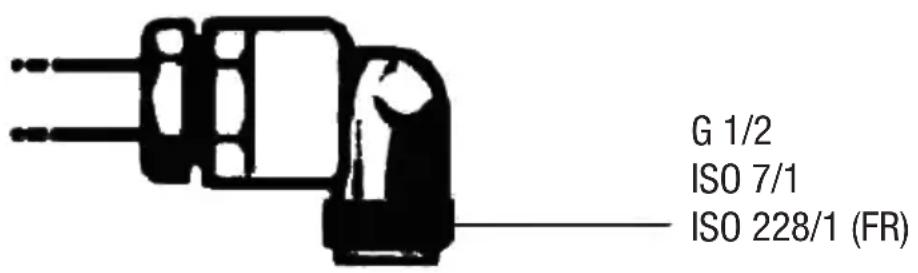

• dat hei stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen, Het aarden is verplicht volgens de wet. In het geval dat het apparaat niet is uitgerust rnet een kabel enlof stekker, dient gehruik gemaakt te worden van materiaal, geschikt voor de stromvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op gern enkel punt een temperatuur bereiken die hoger is dan 50°C boven de omgevingstemperatuur. Wenst men een directe verbinding met het lichtnet, dan is het noodzakelijk een onderbrekingsschakelaar tussen te plaatsen, met een minimale afstand van 3 mm tussen de contacten, die gedimensioneerd is voor het geregistreerd vermogen en voldoet am de geldende normen (de aardekabel geel/groen mag niet door de schakelaar worden onderbroken). De stekker of schakelaar moet gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is. De fabrikant wijst iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijke preventieve normen niet worden gerespecteerd. Als de voedingskabel beschadigd is, moet hij worden vervangen door een nieuwe kabel of door een speciale set die door moeten worden geleverd door de fabrikant of de klantenservice. Het is verboden silicone voor de afdichting te gebruiken. Enkel de bijgeleverde dichte pakking mag worden gebruikt. Het gebruik van aardewerk kookpotten en diffusors is verboden. GASAANSLUITING (Afb. 4) Sluit de apparatuur aan op de gasfles of de gasleiding volgens de van kracht zijnde voorschriften, zich er vantevoren van overluigend dat de apparatuur geschikt is voor het beschikbare type gas. Is dit niet het geval zie dan: “Aanpassing aan een ander type gas”, Ga bovendien na of de toevoerdruk valt binnen de waarden, vermeld in de tabel; “Karakteristieken verstuivers“. Stijvelhalfstijve metalen aansluiting Voor de aansluiting uit met metalen verbindingsstukken en leidingen (eventueel flexibel), zodaning dat er geen spanning komt te staan op de interne delen van de apparatuur. N.B.: - Na beeindigen van de installatie de gasdichtheid van alle verbindingen controleren met een zeepoplossing. G 1/2 ISO 7/1 ISO 228/1 (FR) Afb. 4 Elektrische aansluiting (Afb. 5) Alvorens de elektrische amsluiting te verrichten verzekert men zich ervan dat:

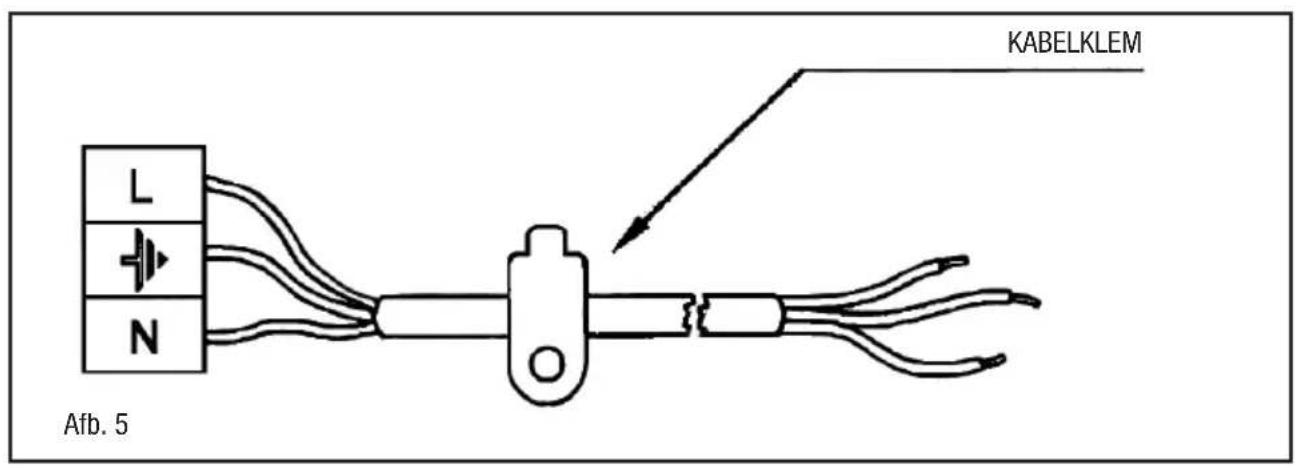

• de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat;48 Afb. 5 KABELKLEM

• dat hei stroomvoorzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen, Het aarden is verplicht volgens de wet. In het geval dat het apparaat niet is uitgerust rnet een kabel enlof stekker, dient gehruik gemaakt te worden van materiaal, geschikt voor de stromvoering en de werktemperatuur, zoals aangegeven op de registratieplaat. De kabel mag op gern enkel punt een temperatuur bereiken die hoger is dan 50°C boven de omgevingstemperatuur. Wenst men een directe verbinding met het lichtnet, dan is het noodzakelijk een onderbrekingsschakelaar tussen te plaatsen, met een minimale afstand van 3 mm tussen de contacten, die gedimensioneerd is voor het geregistreerd vermogen en voldoet am de geldende normen (de aardekabel geel/groen mag niet door de schakelaar worden onderbroken). De stekker of schakelaar moet gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is. De fabrikant wijst iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijke preventieve normen niet worden gerespecteerd. Als de voedingskabel beschadigd is, moet hij worden vervangen door een nieuwe kabel of door een speciale set die door moeten worden geleverd door de fabrikant of de klantenservice. Aanpassing aan een ander type gas (Afb. 6) Als blijkt dat de apparatuur uitgevoerd is voor een ander type gas dan ter plaatse beschikbaar, dient men:

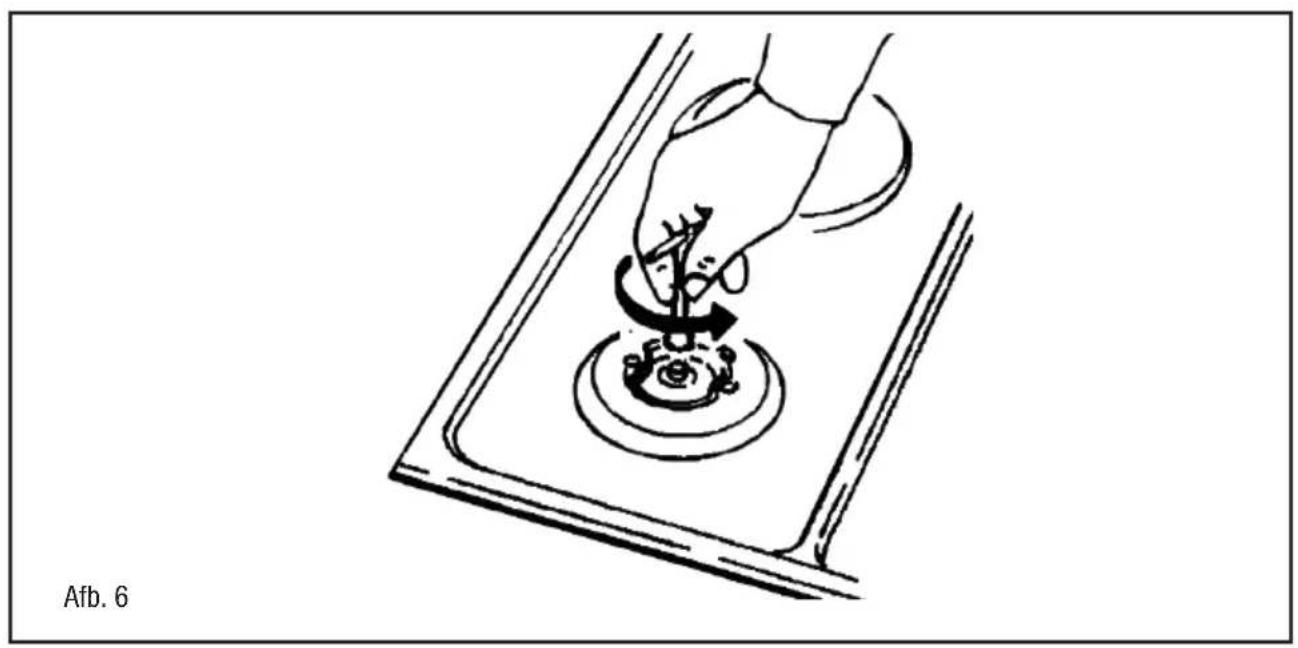

• de injectoren (Afb. 6) te vervangen door degene die corresponderen met het te gebruiken gas (zie de tabel “Karakteristieken verstuivers”). Afb. 649

• teneinde het minimum in te stellen draait men met een schroevedraaier de schroef aan de kraan (z. afb. 7), nadat deze op het minimum gedraaid werd. Bij toestellen die op vloeibaar gas (butaan/ propaan) werken moet men de stelschroef vast aandraaien. Afb. 7 Afb. 8 (cm) R L1 L2 L3 L4
