EC 742 100 E - Cuisinière AMICA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EC 742 100 E AMICA au format PDF.
| Type de produit | Table de cuisson vitrocéramique |
| Marque | Amica |
| Modèle | EC 742 100 E |
| Alimentation électrique | 230 V ~ 50 Hz |
| Puissance maximale | 6,8 kW |
| Dimensions (L x P x H) | 592 x 522 x 48 mm |
| Poids | 7,8 kg |
| Nombre de foyers | 4 (dont 2 doubles) |
| Foyers de cuisson | Foyer double 180/120 mm (1700 W), Foyer double 145x250 mm (2000 W), Foyer 180 mm normal (1800 W), Foyer 145 mm normal (1200 W) |
| Indicateur de chaleur résiduelle | Oui, 4 indicateurs (s'allume si température > 50°C) |
| Matériau de la surface | Vitrocéramique |
| Nettoyage | Chiffon doux et racloir spécial pour taches tenaces ; éviter les produits abrasifs |
| Consignes de sécurité | Surveillance obligatoire ; ne pas chauffer de graisse sans surveillance ; ne pas utiliser comme plan de travail ; ne pas commander par horloge externe |
| Installation | Encastrement dans plan de travail épaisseur 28-40 mm ; espace libre sous plaque ≥ 80 mm ; joint d'étanchéité fourni |
| Raccordement électrique | Par câble avec fiches de couleur (blanc, vert, bleu, noir, jaune) à brancher sur tableau de commande ou four |
| Compatibilité casseroles | Fonds plats et épais, diamètre adapté au foyer ; pas de récipients aluminium, plastique ou feuilles alu |
| Protection contre les chocs | Surface vitrocéramique sensible aux chocs ponctuels (ex. salière) ; éviter contact avec objets durs |
| Entretien des taches de sucre | Nettoyer immédiatement à chaud avec racloir et produit spécial vitrocéramique |
| Garantie et conformité | Conforme aux directives UE 2014/35/EC, 2014/30/EC, 2009/125/EC ; voir déclaration de conformité |
| Pays de fabrication | Non spécifié (fabricant : Amica) |
FOIRE AUX QUESTIONS - EC 742 100 E AMICA
Questions des utilisateurs sur EC 742 100 E AMICA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice EC 742 100 E - AMICA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EC 742 100 E de la marque AMICA.
MODE D'EMPLOI EC 742 100 E AMICA

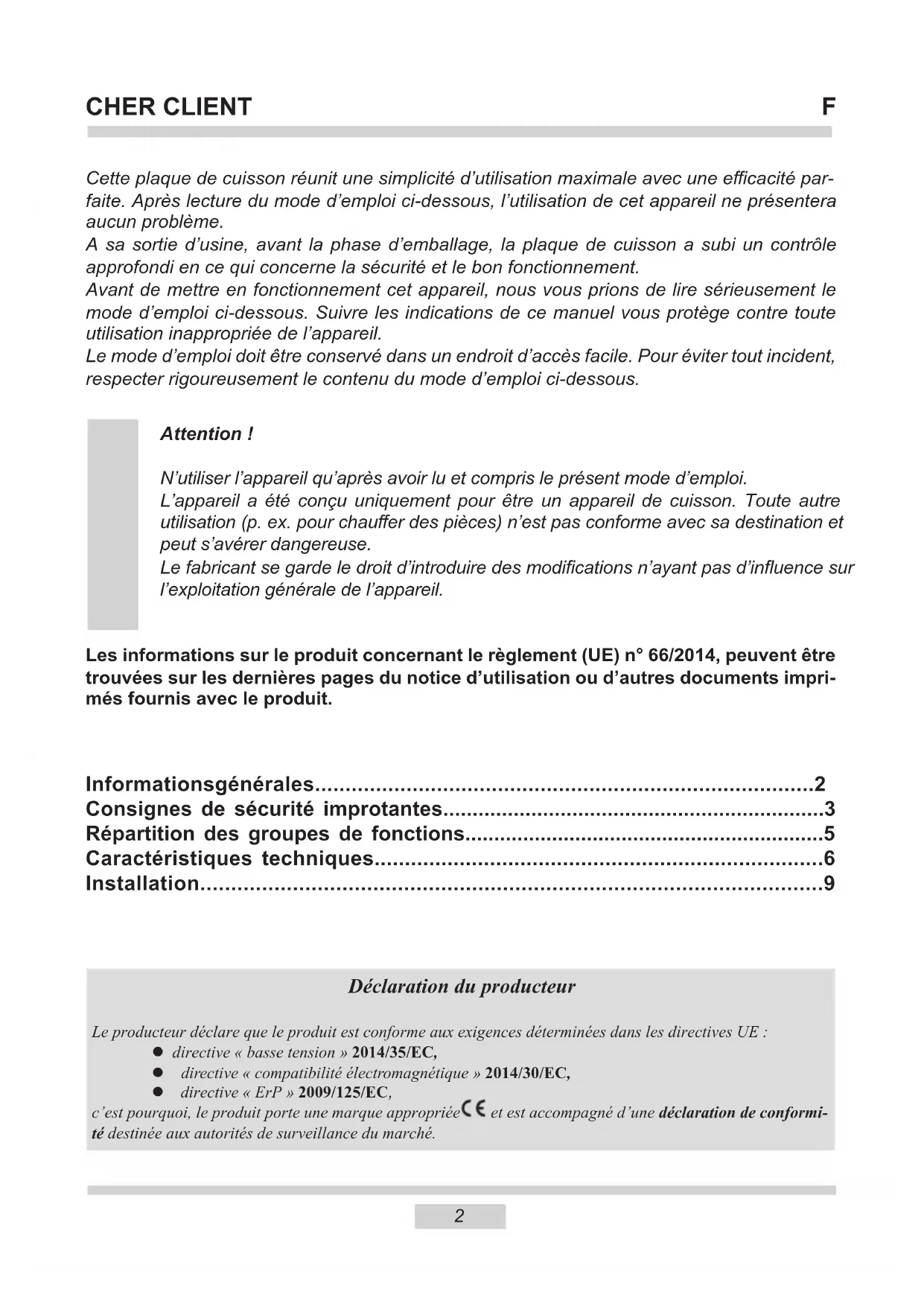

Cette plaque de cuisson réunit une simplicité d'utilisation maximale avec une efficacité parfaite. ÀpRES lecture du mode d'emploi ci-dessous, l'utilisation de cet apparéil neprésenteraaucun problème.
A sa sortie d'usine, avant la phase d'emballage, la plaque de cuisson a subi un contrôle approfondi en ce qui concerne la sécurité et le bon fonctionnement.
Avant demettre en fonctionnement cet apparéil, nous vous prions de litre sérieusement le mode d'emploi ci-dessous. Suivre les indications de ce manuel vous protège contre toute utilisation inappropriée de l' apparéil.
Le mode d'emploi doit être conservé dans un endroit d'accès facile. Pour éviter tout incident, respecter rigoureusement le content du mode d'emploi ci-dessous.
Attention!
N'utiliser l'appareil qu'aupres avoir lu et compris le present mode d'emploi.
L'appareil a ete conu unquenment pour etre un appareil de cuisson. Toute autre utilisation (p.ex.pour chauffer des pieces) n'est pas conforme avec sa destination et peut s'aver dangereuse.
Le fabricant se garde le droit d'introduire des modifications n'ayant pas d'influence sur l'exploitation générale de l'appareil.
Les informations sur le produit concernant le règlement (UE) n° 66/2014, peuvent être trouvées sur les dernières pages du notice d'utilisation ou d'autres documents imprimés fournis avec le produit.
Informationsgenerales. 2
Consignes de sécurité improtantes. 3
Répartition des groupes de fonctions 5
Caracteristiques techniques. 6
Installation. 9
Déclaration du producteur
Le producteur déclare que le produit est conforme aux exigences déterminées dans les directives UE :
- directive « basse tension » 2014/35/EC,
- directive « compatibilité electromagnetique » 2014/30/EC,
- directive « ErP » 2009/125/EC,
c'est pourquoi, le produit porte une marque appropriée et est accompagné d'une déclaration de conformité destinée aux autorités de surveillance du marché.
Attention. L'appareil ainsi que ses parties accessibles sont chauds durant l'utilisation. Faire attention au contact de l'appareil. Les enfants de moins de 8 ans ne devraient pas se couver à proximité de l'appareil. Les enfants peuvent utiliser l'appareil uniquement sous surveillance.
L'appareil peut être utilisé par des enfants (à partir de l'âge de 8 ans), ainsi que par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées, seulement sous surveillance et conformément à la notice. Les enfants ne devraient pas jouer avec l'appareil. Les enfants peuvent nettoyer l'appareil uniquement sous surveillance. Les enfants peuvent utiliser l'appareil uniquement sous surveillance.
Attention. Ne pas réchauffer de laGRAisse ou de l'huile sans surveillance (risque d'incendie!).
Ne jamais éteindre le feu en utilisant de l'eau. Éteindre l'appareil et éteindre le feu en utilisant par exemple un couvercle ou une couverture anti-feu.
Attention. Ne pas utiliser la plaque de cuisson comme un endroit pour déposer les objets (risque d'incendie!).
Attention. En cas de tout endommagement de la plaque (rayures, fissures), éteindre l'appareil et débrancher l'alimentation électrique (risque d'électrocution!).
L'appareil ne doit pas être commandé par une horloge externe ou par un système de commande à distance indépendant.
L'utilisation d'appareils de nettoyage fonctionnant à la vapeur est proscrite en hygiène de l'appareil.
Attention. Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.
Attention. Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

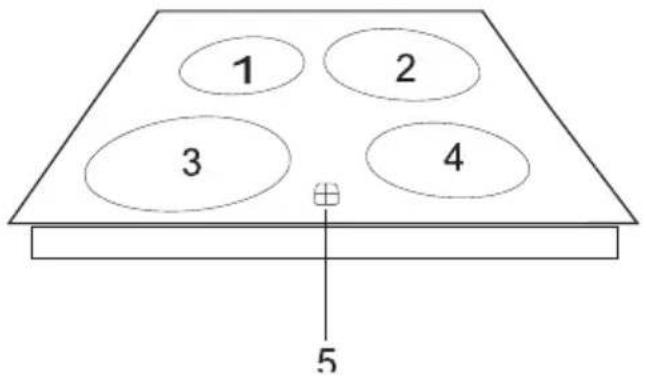

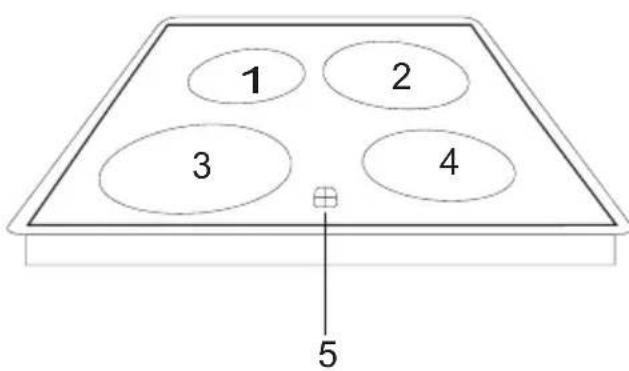

1,4 - foyers de cuisson 145 normal (1200 W) ou HiLight (1200 W)
2 - foyers de cuisson 210 normal (2100 W) ou HiLight (2300 W)
3 - foyers de cuisson 180 normal (1700 W) ou HiLight (1800 W)
5 - Indicateur de chaleur résiduelle

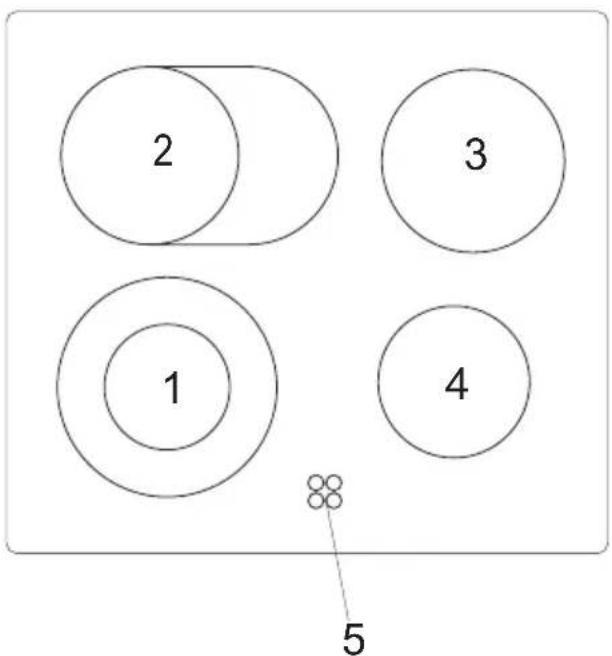

1 - Foyer de cuisson double 180 / 120 (1700 W)
2 - Foyer de cuisson double 145× 250 (2000 W)
3 - Foyer de cuisson 180 normal (1800 W)
4 - Foyer de cuisson 145 normal (1200 W)
5 - Indicateur de chaleur résiduelle
Ce produit, en fin de vie, ne doit pas etre elimine avec les déchets menagers, il doit etre remis au point de collecte des appareils electriques et electroniques usages. Cette information est indiquee par le symbole apsoé sur le produit, le mode d'emploi et I'emballage.
Les matériaux sont recyclés conformément aux marquages apposés. Grâce à la réutilisation des matériaux ou d'autres formes d'utilisation des apparciels usés vous contribuez de façon considérable sur la protection de notre environnement.
Pour de plus amples informations sur le lieu de collecte des apparciels usagés, veuillez contacter les services de votre commune.
Attention!
Vous pouvez commencer à utiliser l'appareil après avoir lu et compris la présente notice. L'appareil a été conçu uniquement pour être un apparéil de cuisson. Toutte autre forme d'utilisation de l'appareil (par exemple en tant que chauffage) n'est pas conforme à son usage et peut constituer un danger. Le fabricant se reserve le droit d'introduire des modifications qui n ont pas d'impact sur les fonctions de l'appareil.
1. Caracteristiques techniques
- Tension nominale des éléments chauffants \~230V, 50 Hz
- Puissance max. 6,8 kW (version la plus large)

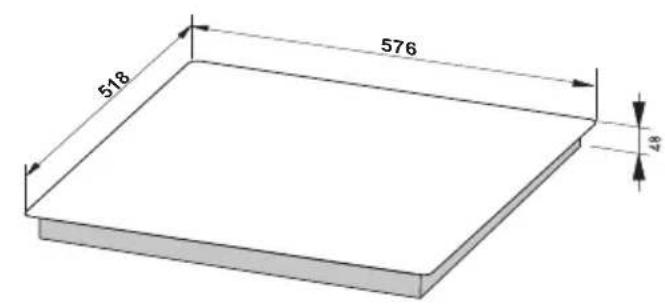

- Dimensions 592 x 522 x 48
- Poids 7,8 kg
La plaque peut etre commande a partir du tableau de commande ou a partir du four.
Certains modèles de la plaque peuvent être équipés de foyers de cuisson :
- Poèle 145× 250 normal (1800 W) ou HiLight (2000 W)
- Foyer de cuisson large 180 / 120 normal (1700 W) ou HiLight (1700 W)
Foyer de cuisson large 210 / 120 normal (2100 W) ou HiLight (2200 W)
2. Consels pratiques
La plaque céramique est résistante aux chocs thermiques, on peut y placer des recipients chauds et froids. Ne pas placer de grandes et lourdes casseroles occupant plus d'un foyer comme par exemple les marmites. La plaque céramique est très sensible aux chocs ponctuels par exemple les impacts de salière, de bouteilles avec condiments ou autres petits objets durs.
Lors de l'utilisation de la plaque céramique, suivre les consignes suivantes :
- Ne pas allumer le foyer si aucun récipient n'est placé dessus,
- Placer uniquement des casseroles à fond propre et sec,
-
Éliminer immédiatement les résidus de sucre et d'autres alimentés (par exemple les comptes), et si cela est possible, même à l'état chaud, car le sucre réagit rapidement au contact de la plaque céramique et peut provoquer des dommages irréparables,
-
Ne préparer aucun plat dans des recipients aluminium, feuilles d'aluminium ou récipients en plastique, sur la plaque céramique.
- Veiller à ce que la plaque céramique ne soit pas rayée par exemple par des recipients à arêtes vives.
- Ne pas placer d'objets en plastique sur la plaque comme par exemple de petites cuillères ou fourchettes, etc.
N'utiliser que des casseroles avec couvercles. Veiller à ce que les couvercles ne dépassent pas les bords des casseroles, pour que la condensation ne coule pas sur la plaque,
- Si vous constatéz des rayures profondes ou des fissures, débranchez immédiatement la plaque de l'alimentation électrique et contactez le service clientèle.
- Ne pas laisser les enfants jouer avec l'appareil.
- Cet apparéil ne peut pas être utilisé par des personnes dont les capacities physiques, sensorielles ou mentalles sont diminuées (y compris les enfants), ou qui ne connaissent pas l' apparéil, sauf si elles utilisent l' apparéil sous surveillance ou conformément au mode d'emploi de l' apparéil transmis par la personne responsable de la sécurité.
Important!

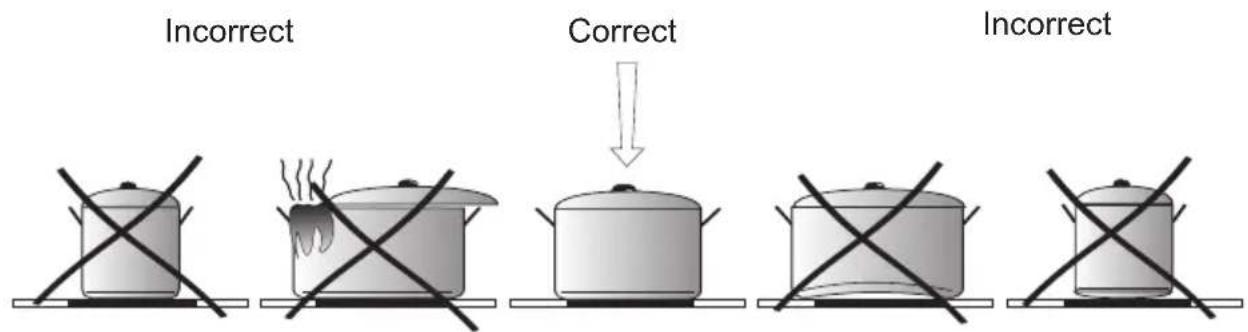

Une bonne casserole permet d'économiser de l'énergie. Une casserole bien adaptée doit avoir un fond épais et plat, et son diamètre doit correspondre au diamètre du foyer de cuisson, car cela garantit la meilleure transmission de la chaleur.
3. Indicateur de la température des foyers de cuisson
Dans la partie avant de la plaque céramique, ont été placés 4 indicateurs (le plus souvent invisibles), chacun correspond à un foyer de cuisson,ils s'allument quand la température du foyer de cuisson dépasse 50^ .Cela permet d'exploiter complètement la chaleur accumulée, par exemple pour réchauffer les plats ou garder la chaleur des plats, et cela évite en même temps la brûlure des plats car le foyer de cuisson étèint resté encore très chaud.
4. Nettoyage de la plaque ceramique
Nettoyer la plaque régulièrement après chaque utilisation, quand elle est encore chaude, si possible. Ne pas laisser se former la saleté tenace ni le brûlé.
- éliminer les petites taches qui ne collent pas à l'aide d'un chiffon doux,
- éliminer les taches tenaces à l'aide d'un racloir spécial pour les plaques céramiques, veiller à ne pas rayer la plaque. (le racloir est équipé d'une lame de rechange /dessin/)
Dessin
En cas de formation de dommages causés par du sucre ou des plats à haute contenance de sucre, toujours, ou au moins avant chaque préparation de plats de ce type, essuyer la plaque avec un produit nettoyant spécial pour plaques céramiques ou réciponents en acier. Ce produit ne nettoie pas seulement, mais forme une couche de protection d'huiles de silicone.
5. Connexion au tableau de commande
La connexion de la plaque au panneau de commande ou au four est assurée par un groupe de cables avec fiches. L'ensemble des cables est marqué par les couleurs blanche, verte, bleue, noire, jaune. La connexion se fait par le branchement de la fiche du cable d'une couleur dans la prise de la même couleur du tableau de commande ou du four.
6. Montage de la plaque
- La table de travail doit être d'une épaissieur de 28 à 40 mm et la profondeur d'au moins 600 mm. Elle doit être plane et horizontale. La table de travail doit être étanchée du côté du mur pour éviter la pénétration d'eau et de l'humidité.
- La distance entre le bord de l'orifice (de l'ouverture) et le bord de la table de travail doit etre d'au moins 60~mm à l'avant et de 50~mm a I'arriere.
- Les surfaces des meubles ou est encastre l'appareil doivent etre revetues et les colles utilisées doivent etre resistante a la temperature de 100^ . Si ces conditions ne sont pas respectees, la surface peut se deformer et le revetement peut se decoller.
- Les bords de l'orifice (de l'ouverture) doivent être protégés par un produit résistant à l'humidité et protégeant contre le gonflement.

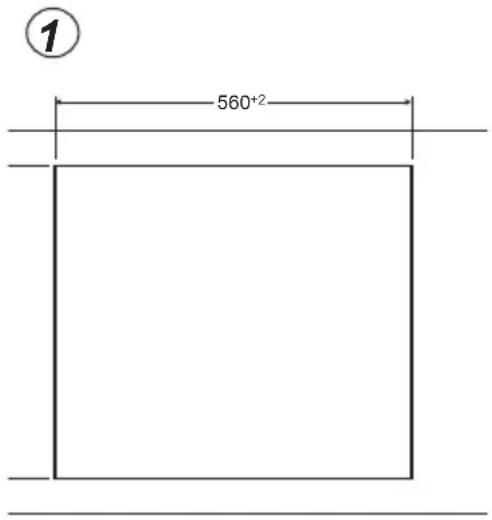

- Préparer l'orifice dans la table de travail selon les dimensions individues sur le Dessin 1.
- Laisser sous la plaque un espace libre d'au moins 80 mm, pour garantir une circulation d'air correcte et éviter la surchauffe des éléments autour du foyer de cuisson.
Montage du joint
Dans certains modèles, le joint est déjà fixé par le fabricant (fig. 1)
Si le joint n'est pas fixé par le fabricant, suivre les consignes ci-dessous :
Avant d'encastrer l'appareil dans l'orifice du plan de travail, fixer le joint fourni avec le produit (fig. 2) sur la partie inférieure de la plaque.
Pour ce faire, enlever d'abord le film de protection du joint et ensuite, coller le joint le plus pres possible du bord de la plaque (fig.3,4).
Il est interdit d'encastrer l'appareil sans joint.
Placer la plaque dans l'orifice du meuble, la positionner de manière symétrique dans l'orifice de manière à ce que les fentes entre la plaque et les bords du plan de travail soient égales de chaque côte (fig. 5).

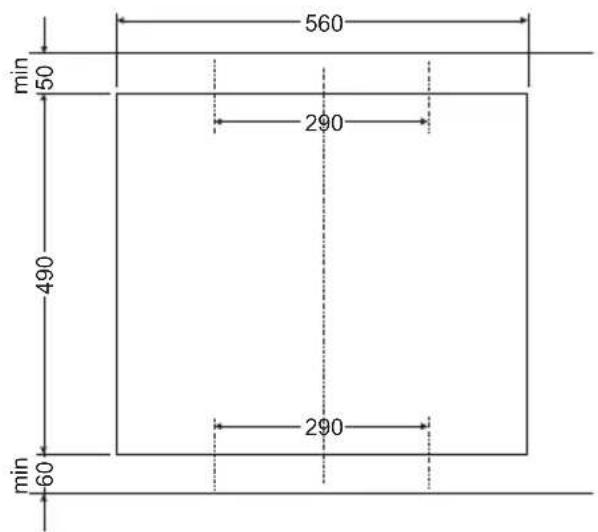

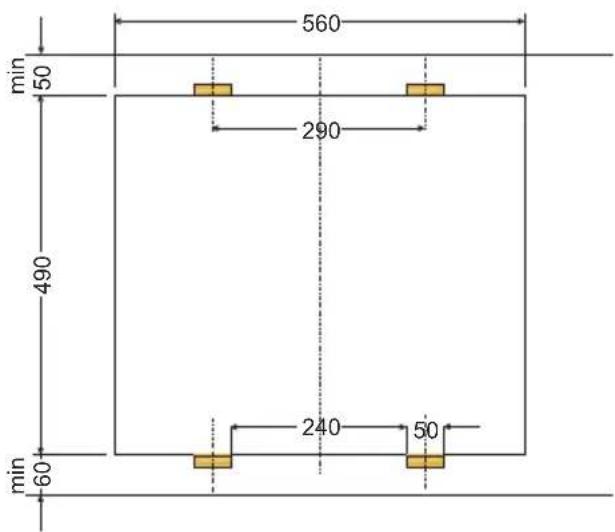

Montage de la plaque sur la table de travail des meubles PG4**
- Pour monter la table de travail d'une épaisseur de 38 mm, 4 attaches de fixation « A » sont nécessaires. Le montage a été monter sur le des. 2 et le des. 3. Pour fixer la table de travail d'une épaisseur de 28 mm, à part les attaches de fixation « A », sont nécessaires également 4 éléments en bois de dimensions 15x15x50 mm. Le montage a été monter sur le des. 4 et le des. 5.
- Vérifier si le joint n'a pas de defaults et s'il est bien ajusté à la plaque.
- Visser délicatement les attaches du côte inférieur de la table de travail.
- Nettoyer la table de travail, placer la plaque dans l'ouverture et presser contre la table.
- Fixer les attaches de fixation verticalément par rapport au bord de la plaque et visser jusqu'à dessentir une résistance.
②
(4)

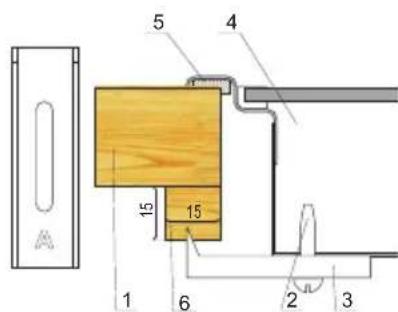

- Table de travail
- Vis
- Attache de fixation
- Plaque de cuisson
-
Plaque de cuisson
-
Table de travail
- Vis
- Attache de fixation
- Plaque de cuisson
- Plaque de cuisson
- Élement en bois
3
5
- dans certains modèles, le joint est fixé à la plaque.

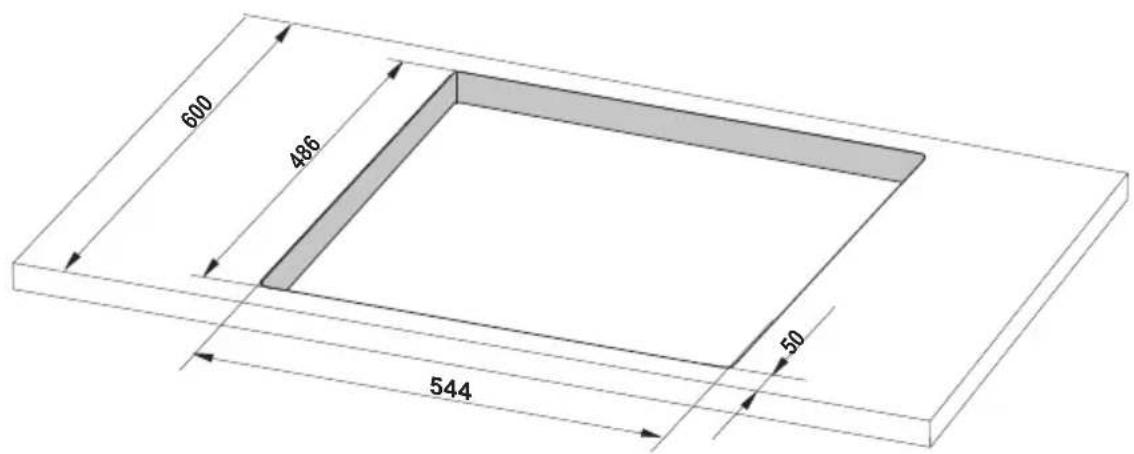

Montage sur la table du meuble PB*4V*0...
- Réaliser l'emplacement (l'orifice) dans la table du meuble selon les dimensions indiquées sur le dessin (des. A).
- Laisser un espace libre d'au moins 80~mm sous la plaque céramique.
Raccorder la plaque a l'aide d'un cable electrique, conformement au schema joint. - Choisir le diamètre du cable selon la puissance de la plaque (cela doit être effectué par un technicien qualifié).
- Vérifier si le joint n'a pas de défauts et s'il est bien ajusté à la plaque*.
- Nettoyer la table de travail, placer la plaque dans l'ouverture et presser contre la table.
PBF..., PBP...
Fig. A
1 - table top
2 - Plaque de cuisson
3 - ceramic plate
Ce produit, en fin de vie, ne doit pas etre elimine avec les déchets menagers, il doit etre remis au point de collecte des appareils electriques et electroniques usages. Cette information est indiquee par le symbole apsoé sur le produit, le mode d'emploi et I'emballage.
Les matériaux sont recyclés conformément aux marquages apposés. Grâce à la réutilisation des matériaux ou d'autres formes d'utilisation des apparciels usés vous contribuez de façon considérable sur la protection de notre environnement.
Pour de plus amples informations sur le lieu de collecte des apparciels usagés, veuillez contacter les services de votre commune.
Attention!
Vous pouvez commencer à utiliser l'appareil après avoir lu et compris la présente notice. L'appareil a été conçu uniquement pour être un apparéil de cuisson. Toutte autre forme d'utilisation de l'appareil (par exemple en tant que chauffage) n'est pas conforme à son usage et peut constituer un danger. Le fabricant se reserve le droit d'introduire des modifications qui n'ont pas d'impact sur les fonctions de l'appareil.
1. Caracteristiques techniques
- Tension nominale des éléments chauffants \~230V, 50 Hz
- Puissance max. 6,8 kW (version la plus large)
- Dimensions 592 x 522 x 48
- Poids 7,8 kg
La plaque peut etre commande a partir du tableau de commande ou a partir du four.
Certains modèles de la plaque peuvent être équipés de foyers de cuisson :
- Poèle 145× 250 normal (1800 W) ou HiLight (2000 W)
Foyer de cuisson large 180 / 120 normal (1700 W) ou HiLight (1700 W)
Foyer de cuisson large 210 / 120 normal (2100 W) ou HiLight (2200 W)
2. Consels pratiques
La plaque céramique est résistante aux chocs thermiques, on peut y placer des recipients chauds et froids. Ne pas placer de grandes et lourdes casseroles occupant plus d'un foyer comme par exemple les marmites. La plaque céramique est très sensible aux chocs ponctuels par exemple les impacts de salière, de bouteilles avec condiments ou autres petits objets durs.
Lors de l'utilisation de la plaque céramique, suivre les consignes suivantes :
- Ne pas allumer le foyer si aucun récipient n'est placé dessus,
- Placer uniquement des casseroles à fond propre et sec,
-
Éliminer immédiatement les résidus de sucre et autres alimentés (par exemple les compotes), et si cela est possible, même à l'état chaud, car le sucre réagit rapidement au contact de la plaque céramique et peut provoquer des dommages irréparables,
-
Ne préparer aucun plat dans des recipients aluminium, feuilles d'aluminium ou récipients en plastique, sur la plaque céramique.
- Veiller à ce que la plaque céramique ne soit pas rayée par exemple par des recipients à arêtes vives.
- Ne pas placer d'objets en plastique sur la plaque comme par exemple de petites cuillères ou fourchettes, etc.
N'utiliser que des casseroles avec couvercles. Veiller à ce que les couvercles ne dépassent pas les bords des casseroles, pour que la condensation ne coule pas sur la plaque,
- Si vous constatéz des rayures profondes ou des fissures, débranchez immédiatement la plaque de l'alimentation électrique et contactez le service clientèle.
- Ne pas laisser les enfants jouer avec l'appareil.
- Cet apparéil ne peut pas être utilisé par des personnes dont les capacities physiques, sensorielles ou mentalles sont diminuées (y compris les enfants), ou qui ne connaissent pas l' apparéil, sauf si elles utilisent l' apparéil sous surveillance ou conformément au mode d'emploi de l' apparéil transmis par la personne responsable de la sécurité.
Important!
Une bonne casserole permet d'économiser de l'énergie. Une casserole bien adaptée doit avoir un fond épais et plat, et son diamètre doit correspondre au diamètre du foyer de cuisson, car cela garantit la meilleure transmission de la chaleur.
3. Indicateur de la température des foyers de cuisson
Dans la partie avant de la plaque céramique, ont été placés 4 indicateurs (le plus souvent invisibles), chacun correspond à un foyer de cuisson,ils s'allument quand la température du foyer de cuisson dépasse 50^ .Cela permet d'exploiter complètement la chaleur accumulée, par exemple pour réchauffer les plats ou garder la chaleur des plats, et cela évite en même temps la brûlure des plats car le foyer de cuisson étèint resté encore très chaud.
4. Nettoyage de la plaque ceramique
Nettoyer la plaque régulièrement après chaque utilisation, quand elle est encore chaude, si possible. Ne pas laisser se former la saleté tenace ni le brûlé.
- éliminer les petites taches qui ne collent pas à l'aide d'un chiffon doux,
- éliminer les taches tenaces à l'aide d'un racloir spécial pour les plaques céramiques, veiller à ne pas rayer la plaque. (le racloir est équipé d'une lame de rechange /dessin/)
Dessin
En cas de formation de dommages causés par du sucre ou des plats à haute contenance de sucre, toujours, ou au moins avant chaque préparation de plats de ce type, essuyer la plaque avec un produit nettoyant spécial pour plaques céramiques ou réciempents en acier. Ce produit ne nettoie pas seulement, mais forme une couche de protection d'huiles de silicone.
5. Connexion au tableau de commande
La connexion de la plaque au panneau de commande ou au four est assurée par un groupe de cables avec fiches. L'ensemble des cables est marqué par les couleurs blanche, verte, bleue, noire, jaune. La connexion se fait par le branchement de la fiche du cable d'une couleur dans la prise de la même couleur du tableau de commande ou du four.
6. Montage de la plaque
- La table de travail doit être d'une épaissieur de 28 à 40 mm et la profondeur d'au moins 600 mm. Elle doit être plane et horizontale. La table de travail doit être étanchée du côté du mur pour éviter la pénétration d'eau et de l'humidité.
- La distance entre le bord de l'orifice (de l'ouverture) et le bord de la table de travail doit etre d'au moins 60~mm à l'avant et de 50~mm a I'arriere.
- Les surfaces des meubles ou est encastre l'appareil doivent etre revetues et les colles utilisées doivent etre resistante a la temperature de 100^ . Si ces conditions ne sont pas respectees, la surface peut se deformer et le revetement peut se decoller.
- Les bords de l'orifice (de l'ouverture) doivent être protégés par un produit résistant à l'humidité et protégeant contre le gonflement.
- Préparer l'orifice dans la table de travail selon les dimensions indiquées sur le Dessin 1.
- Laisser sous la plaque un espace libre d'au moins 80 mm, pour garantir une circulation d'air correcte et éviter la surchauffe des éléments autour du foyer de cuisson.
