EC 742 100 E - Fornuis AMICA - Gratis gebruiksaanwijzing en handleiding

Type product	Vitrokeramische kookplaat
Merk	Amica
Model	EC 742 100 E
Elektrische aansluiting	230 V ~ 50 Hz
Maximaal vermogen	6,8 kW
Afmetingen (L x B x H)	592 x 522 x 48 mm
Gewicht	7,8 kg
Aantal kookzones	4 (waarvan 2 dubbel)
Kookzones	Dubbele zone 180/120 mm (1700 W), Dubbele zone 145x250 mm (2000 W), Normale zone 180 mm (1800 W), Normale zone 145 mm (1200 W)
Restwarmte-indicator	Ja, 4 indicatoren (gaan branden als temperatuur > 50°C)
Materiaal oppervlak	Vitrokeramiek
Reiniging	Zachte doek en speciale krabber voor hardnekkige vlekken; vermijd schurende middelen
Veiligheidsvoorschriften	Verplicht toezicht; geen vet verhitten zonder toezicht; niet gebruiken als werkblad; niet bedienen via externe timer
Installatie	Inbouw in werkblad dikte 28-40 mm; vrije ruimte onder plaat ≥ 80 mm; afdichtingsstrip meegeleverd
Elektrische aansluiting	Via kabel met gekleurde stekkers (wit, groen, blauw, zwart, geel) aan te sluiten op schakelpaneel of oven
Compatibiliteit pannen	Vlakke en dikke bodems, diameter aangepast aan de zone; geen aluminium bakjes, plastic of aluminiumfolie
Bescherming tegen stoten	Vitrokeramisch oppervlak gevoelig voor puntvormige stoten (bijv. zoutvaatje); vermijd contact met harde voorwerpen
Onderhoud bij suikervlekken	Onmiddellijk heet reinigen met krabber en speciale vitrokeramische reiniger
Garantie en conformiteit	Conform EU-richtlijnen 2014/35/EC, 2014/30/EC, 2009/125/EC; zie conformiteitsverklaring
Land van fabricage	Niet gespecificeerd (fabrikant: Amica)

Veelgestelde vragen - EC 742 100 E AMICA

Wat is het maximale vermogen van de AMICA EC 742 100 E kookplaat?

Het maximale vermogen is 6,8 kW (de breedste versie).

Wat zijn de diameters van de kookzones?

Er zijn 4 kookzones: een dubbele 180/120 mm (1700 W), een dubbele 145x250 mm (2000 W), een normale zone 180 mm (1800 W) en een normale zone 145 mm (1200 W).

Hoe reinig ik de vitrokeramische kookplaat?

Reinig na elk gebruik, bij voorkeur nog warm. Gebruik een zachte doek voor kleine vlekken en een speciale vitrokeramische krabber voor hardnekkige vlekken. Gebruik geen schurende middelen.

Wat te doen bij suikervlekken of aangebrande vlekken?

Verwijder suikerresten of zoete etensresten onmiddellijk, zelfs als ze heet zijn, omdat ze onherstelbare schade kunnen veroorzaken. Gebruik een krabber en een speciale vitrokeramische reiniger.

Kan ik aluminium of plastic pannen gebruiken?

Nee, het is verboden om aluminium bakjes, aluminiumfolie of plastic op de plaat te gebruiken. Gebruik pannen met een vlakke en dikke bodem die geschikt zijn voor vitrokeramiek.

Hoe weet ik of een kookzone nog heet is?

De kookplaat is uitgerust met restwarmte-indicatoren (één per zone) die gaan branden wanneer de temperatuur 50 °C overschrijdt. Ze maken het mogelijk de opgebouwde warmte te benutten en brandwonden te voorkomen.

Wat zijn de belangrijke veiligheidsvoorschriften?

Laat nooit vet verhitten zonder toezicht (brandgevaar). Gebruik de plaat niet als werkblad. Bij een barst of diepe kras de kookplaat onmiddellijk loskoppelen en de klantendienst contacteren.

Wat is de minimale dikte van het werkblad voor installatie?

Het werkblad moet een dikte hebben van 28 tot 40 mm en een diepte van minstens 600 mm. Het moet vlak, horizontaal en waterdicht aan de muurzijde zijn.

Hoe sluit ik de kookplaat aan op het schakelpaneel?

De aansluiting gebeurt via een set kabels met gekleurde stekkers (wit, groen, blauw, zwart, geel). Sluit elke stekker aan op de zelfde kleur aansluiting op het schakelpaneel of de oven.

Wat te doen bij een kras of barst in de plaat?

Als u diepe krassen of barsten opmerkt, koppel de kookplaat onmiddellijk los van de elektriciteit en neem contact op met de klantendienst. Gebruik het apparaat niet totdat het gerepareerd is.

GEBRUIKSAANWIJZING EC 742 100 E AMICA

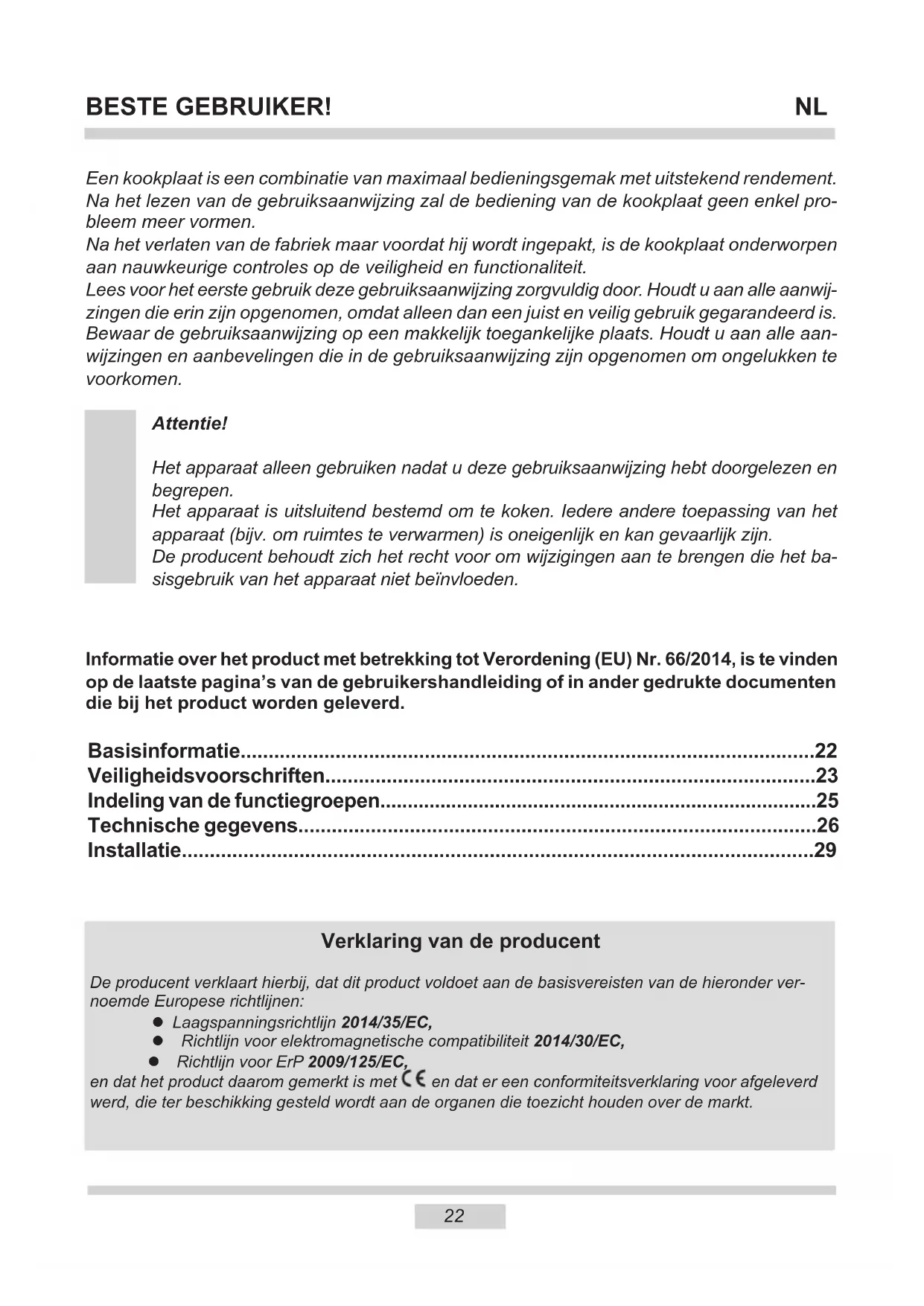

Een kookplaat is een combinatie van maximaal bedieningsgemak met uitstekend rendement. Na het lezen van de gebruiksaanwijzing zal de bediening van de kookplaat geen enkel probleem meer vormen.

Na het verlaten van de fabriek maar voordat hij worden ingepakt, is de kookplaat onderworpen aan nauwkeurige controles op de veiligheid en functionaliteit.

Lees voor het eerste gebruik deze gebruiksaanwijzing zorgvuldig door. Houdt u aan alle aanwijzingen die erin zijn opgenomen, waar de gebruiksaanwijzing op een makkelijk toegankelijk plaat. Houdt u aan alle aanwijzingen en aanbevelingen die in de gebruiksaanwijzing�n opgenomen om ongelukken te voorkomen.

Attentie!

Het apparaat alleen gebruiken nadat u deze gebruiksaanwijzing hebt doorgelezen en begrepen.

Het apparaat isuitsluitend bestemd om te koken. Ledere andere toepassing van het apparaat (bijv. om ruimtes te verwarmen) is oneigenlijk en kan gevaarlijk+zijn.

De producent behoudt zich hetrecht voor om wijzigingen aan te brengen die het basisgebruik van het apparaat Niet beinvloeden.

Informatie over het product met betrekking tot Verordening (EU) Nr. 66/2014, is te vinden op de LASTE pagina's van de gebruikershandleiding of in ander gedrukte documenten die bij het product worden geleverd.

Basisinformation 22

Veiligheidsvoorschriften 23

Indeling van de functiegroepen 25

Verklaring van de producent

De producent verklaart hierbij, dat dit product voldoet aan de basisvereisten van de hieronder vernoemde Europese richtlijnen:

Laagspanningsrichtlijn 2014/35/EC,

Richtlijn voor elektromagnetische compatibiliteit 2014/30/EC,

Richtlijn voor ErP 2009/125/EC,

en dat het product waarom gerekt is met en dat er een conformiteitsverklaring voor afgeleverd werk, die ter beschikking gesteld worden aan de organen die toezicht honden over de markt.

Opgelet: Het apparaat en de toegankelijkke onderdelen wordenijdens het gebruik heet. Wees bij aanraken bijzonder voorzichtig. Kinderenjonger dan 8aar mogen zich nicht in de buurt van het apparaat bevinden. Kinderen mogen het apparaat alleen ondertoezicht gebruiken.

Het apparataat mag door kinderen (vanaf een leeftijd van type 8aar) en door personen die nicht volledig beschikken over fysieke, sensorische en verstandelijk vaardigheden uitsluitend onder toezicht en volgens de gebruiksaanwijzing worden gebruikt. Kinderenogen Niet met het apparaat spelen. Kinderenogen het apparaat uitsluitend onder toezicht schoonmaken. Kinderenogen het apparaat uitsluitend onder toezicht gebruiken.

Opgelet: U mag vetten of oliën nooit zonder toezicht verhitten (brandgevaar!).

Probeer de vlammen nooit te doven met water. Schakel het apparaat uit en verstik de vlammen bijvoorbeeld met een deksel of een onbrandbare deken.

Opgelet: Gebruik het kookvlak nooit als opzetvlak (brandgevaar!).

Opgelet: Als u merkt dat het kookvlak beschadigd is (barsten of breuken), schakel het apparaat danuit en koppel het los van het Lichtnet (gevaar voor elektrische schokken!).

Het apparaat mag nicht worden bestuurd met een externe klok of een onafhankelijk afstandsbedienningssystem.

Gebruik geen stoomreiniger om het apparaat schoonte make.

Opgelet: Het kookproces moet onder toezicht plaatsvinden. Kortdurend koken moet onder continu toezicht plaatsvinden.

Opgelet: Gebruik uitsluitend schermen voor de koookplaat die+zijn ontworpen door de producent van het apparaat of die door de producent in de gebruiksaanwijzing worden aanbevolen. Het toepassen van ongeschikte schermen kan ongevallen veroorzaken.

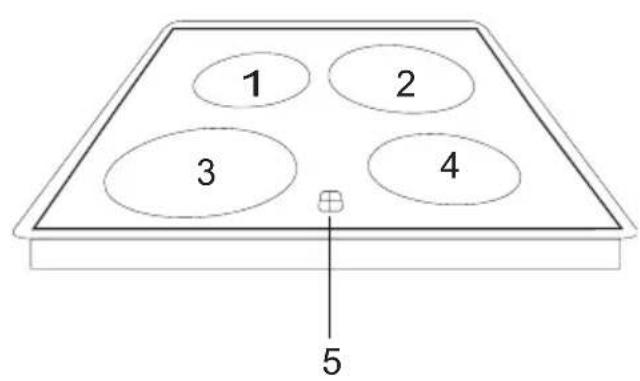

1,4 - Kookzone Ø145 normal (1200 W) of HiLight (1200 W)
2 - Kookzone Ø210 normal (2100 W) of HiLight (2300 W)
3 - Kookzone Ø180 normal (1700 W) of HiLight (1800 W)
5 - Restwarmteaanduiding

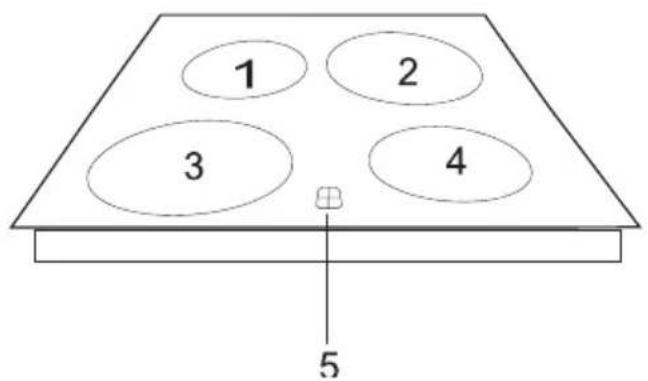

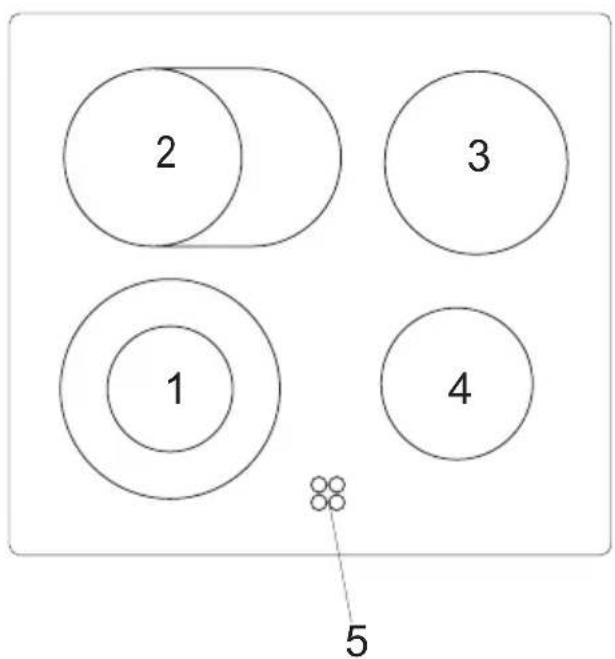

1 - Dubbele kookzone 180 / 120 (1700 W)
2 - Dubbele kookzone 145× 250 (2000 W)
3 - Kookzone Ø180 normal (1800 W)
4 - Kookzone 145 normal (1200 W)
5 - Restwarmteaanduiding

Verwijdering van het gebruekte apparaat

Dit product mag aan het einde van zich levensduur Niet verwijderd worden met het gewone huishoudelijk afval, maar moet worden afgegeven bij een inzamelpunt voor recycling van elektrische en elektronische apparaten. Het symbol op het product, de gebruiksaanwijzing of de verpakking wijst hierop.

De materialen zijn afhankelijk van hun markings, herbruikbaar. Door hergebruik, materiaalrecycling of andere vormen van recycling van oude apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Informeer bij uw gemeenteaar het betreffende inzamelpunt.

Opgelet!

U mag het apparaat pas gebruiken nadat u de gebruiksaanwijzing heeft doorgelezen en begrepen.

Het apparaat is uitsluitend bestemd om mee te koken. Elk ander gebruik (bv. het verwarmen van ruimten) stegt Niet overeen met+zijn bestemming en kan gevaarlijk zich. De producent behoudt zich hetrecht voor om wijzigingen aan te brengen die het gebruik van het apparaat Niet beinvloeden.

• Nominate spanning van het verwarmingselement ~230 V, 50 Hz
• Max. vermogen 6,8 kW (de breedste versie)

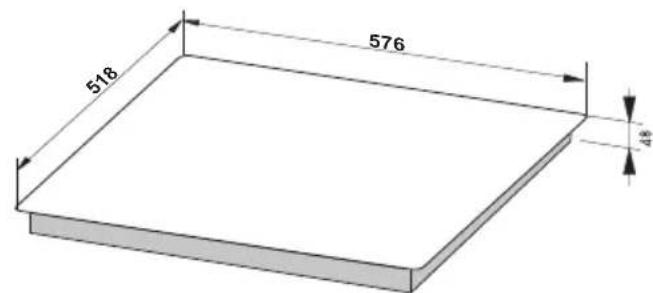

• Afmetingen 592 x 522 x 48
  -Gewicht 7,8kg

De kookplaat kan worden bediend vanaf het bedieningspaneel of via de oven.

Veel modellen van de kookplaat hunnen worden uitergerust met de volgende kookzones:

• Braadpan 145× 250 normal (1800 W) of HiLight (2000 W)
• Brede kookzone Ø180/120 normal (1700 W) of HiLight (1700 W)
• Brede kookzone Ø210/120 normal (2100 W) of HiLight (2200 W)

2. Praktische aanwijzing:

De keramische kookplaat is bestand gegen temperatuurschokken. U kurz zowel heet als koud vaatwerk op de plaat zetten. Zet geen grote, zware pannen op de kookplaat die meer dan een kookzone omvatten, bv. keine ketels. De keramische kookplaat is zeer gevoelig voor puntingslagen, bv. door een val van een zoutvaatje, flesje of anderekteine, harde voorwerpen.

Houd u bij het gebruik van de keramische kookplaat aan de volgende regels:

• schakel de kookzone nicht in zonder dat er vaatwerk op staat;
• plaats alleen pannen met een schone en droge bodem op de kookplaat;

• kleine hoeveelheden suiker of gemorste gerechten (bv. jam) direct verwijderen, zo möglichk als ze nog heet zich, sondern de suiker anders reageert met de kookplaat en onomkeerbare schade veroorzaakt;

• op de keramische kookplaat geen gerechten bereiden in aluminiumfolie of vaatwerk van aluminium of kunststof;

• let erop dat u geen krassen maakt op deplaat, bv. door verontreinigd vaatwerk met scherpe randen;
• leg geen kunststof voorwerpen, bv.kleine lepels of vorkjes etc. op deplaat.

Gebruik alleen vaatwerk met een deksel en let erop dat het deksel Niet over de randuitsteekt, zodateer geen condenswater op de staat druppelt;

• als u diepe krassen of breuken constasteert, moet u de kookplaat onmiddelijk loskoppelen van het Lichtnet en contact opnemen met de klantenservice;
• zorg ervoor dat kinderen nicht met het apparaat hunnen spelen;
• Dit apparaat is nicht bestemd voor gebruik door Personen (waaronder kinderen) met fysieke, verstandelijkke of psychologische beperkingen, of door Personen die geen kennis hebben van het apparaat, tenzij dit gebruikplaatsvindt onder toezicht of conform de gebruiksaanwijzing die is overhandigd door de persoon die verantwoordelijk is voor deeiligkeit van het apparaat.

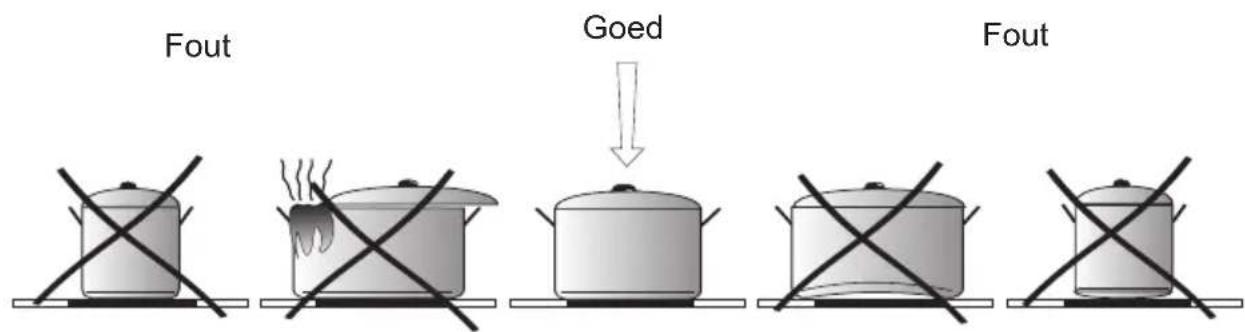

Belangrijk!

Een goede pan bespaart energia. Een geschikte van heeft een dikke, vlakke bodem en een doorsnede die overeenkomt met de doorsnede van de kookzone. Hiermee ontstaat de beste warmteoverdracht.

3. Aanduiding van de kookwarmte

In het voorste gedeelte van de keramische kookplaat bevinden zich 4 aanduidingen (normaalonzichtbaar) die elk zijn toegewezen aan een andere kookzone. Bij een kookzonetemperaatuur die hoger is dan 50^ lichten deze op. Hierdoor kunt u de warmte volledig benutten, bv. voor het opwarmen of warmhouden van gerechten. Tegelijkkertijd voorkomt dit verbrandingen,ondat een uitgeschakelde kookzone nog steeds zeer heet is.

4. Reiniging van de keramische kookplaat

Maak de kookplaat regelmatig en na ieder gebruik schoon, indien möglichk in hete toestand. Dit voorkomt inbranden en sterke verontreiniging.

• verwijder lichte, nicht ingebrande verontreinigingen met een vochtig doekje;
• alle große en sterk verbrande verontreinigungen verwijderen met een speciale schraper voor keramische kookplaten, zorg ervoor dat u geen krassen maakt op deplaat. (de schraper is uitgerust met een verwisselbaar opzetstuk /tekening/)

Tekening

Wanner het oppervlak beschadigd raakt door suiker of gerechten met een hoog suikergehalte, moet u altijd of minstens eenmaal voordat u begint met de bereiding van dergelijkere gerechten, de kookplaat afnemen met een speciaal middel voor reiniging van keramische kookplaten of staal. Een dergelijk middel biedt namelijk ook bescherming doordat het een beschermlaagje met siliconenolie aanbrengt.

5. Aansluiting op een besturingsapparaat

Aansluiting van de kookplaat op een bedieningspaneel of de oven maakt u met een kabelbundel die eindigt in stekkertjes. Deze zijn gemerkt met kleuren (wit, groen, blauw, zwart, geel). De aansluiting vindt plaats door de stekker met een bepaalde kleuruit de kabelbundelte steken in de stekkerdoos van het bedieningspaneel of de oven metdezelfde kleur.

6. Montage van de plaat

• Het werkblad van het meubel moet 28 tot 40 mm dik en minimaal 600 mm diep়. Verder moet het vlak en loodrecht liggen. U moet het werkblad bij de wand aflachten gegen vloeistof en vocht.
• De afstand:tussen de uitsnijrand en de rand van het werkblad moet aan de voorkant minimaal 60 mm bedragen en aan de achterkant minimaal 50 mm.
  In bouwmeubelen要去en aan de bovenkant gefineerd着眼 en de lijmen die着眼 gebruikt bij de productie要去en bestand着眼 gegen temperatuuren van 100^ Als nicht worden voldaan aan deze eisen kan de oppervlakte verrormen en het finee loslaten.
• De uitsnijrand要去 worden beschermd met een middel gegen opzwellen door vochtigheid

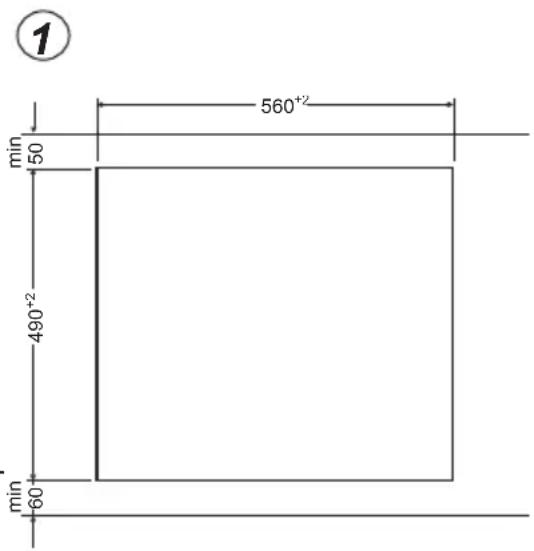

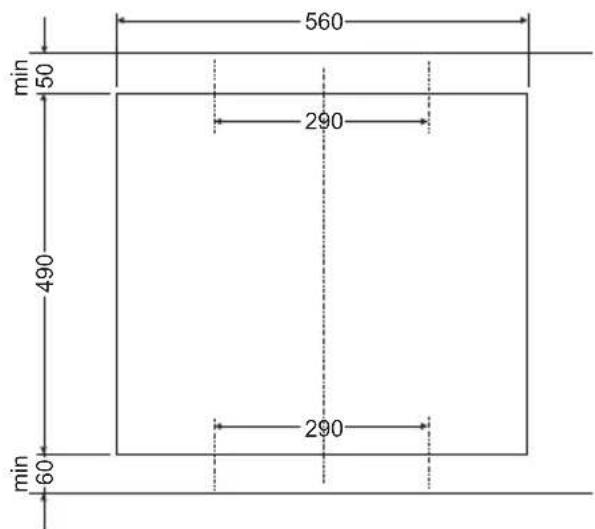

  Maak de uitsparing in het werkblad volgens tekening 1.
• Zorg voor een vrije ruimte van minimaal 80 mm onder de kookplaat om te zorgen voor een vrijluchtstroming en om oververhitting van de ruimterond het kookvlak te voorkomen.

Aanbrengen van de pakking

Afhankelijk van het model is de pakking door de fabrikant aangebracht (fig. 1)

Als de pakking Niet door de fabrikant is aangebracht, ga dan als volgt te werk:

Voordat u het apparaat in de aanrechtopening installeert, dient u de meegeleverde pakking op de onderzijde van deplaat aan te brengen (fig. 2).

Verwijder daartoe eerst de beschermfolie van de pakking en plank deze verrolgens zo zich可能导致 gegen de rand van deplaat (fig. 3, 4).

Installatie van het apparaat zonder pakking is Niet toegestaan.

Plaats de kookplaat symmetrisch in de meubelopening, zodanig dat de sploten:tussen de kookplaat en de rand van het werkblad aan alle kanten gelijk zich (fig. 5).

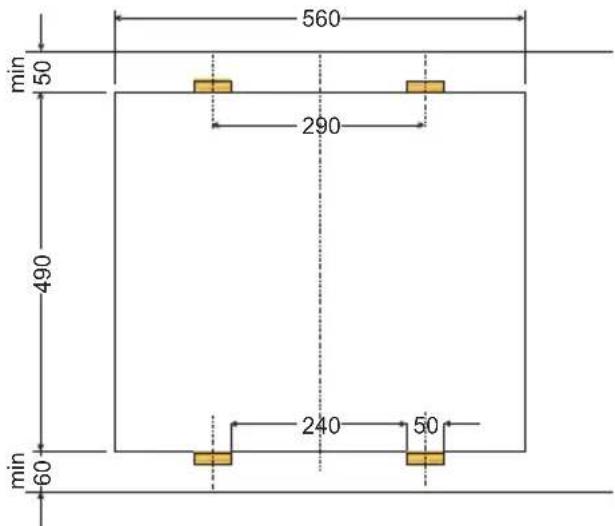

Montage van de kookplaat in het werkblad van keukenmeubel PG4**

• Voor de bevestiging in een 38 mm dik werkblad要去 u 4 bevestigingsklemmen "A" gebruiken. Op afb. 2 en afb. 3 ziet u de montage. Voor de bevestiging in een 28 mm dik werkblad要去 u naast de bevestigingsklemmen "A" ook 4 houtblokjes met de afmetingen 15 × 15 × 50 mm gebruiken. Op afb. 4 en afb. 5 ziet u de montage.
• Controller de dichting van de kookplaat op integriteit en juiste plaatsing op de kookplaat.
• Schroef de bevestigingsklemmen vanaf de onderzijde Licht aan.
  Maak het werkblad schoon,plaats de kookplaat in de opening en druk hem op het werkblad.
• Zet de bevestigingsklemmen verticaal ten opzichte van de kookplaatrand en schroef ze vast.

②
4

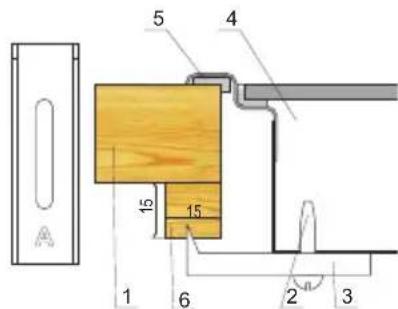

1. Werkblad
2. Schroef
3. Bevestigingsklem
4. Kookplaat

5. Kookplaatdichting

6. Werkblad

7. Schroef
8. Bevestigingsklem
9. Kookplaat
10. Kookplaatdichting
11. Houtblokje

③
5

* bij sommige modellen is de dichting al vastgeplakt op de kookplaat

Montage in meubelplaat PB\*4V\*0...

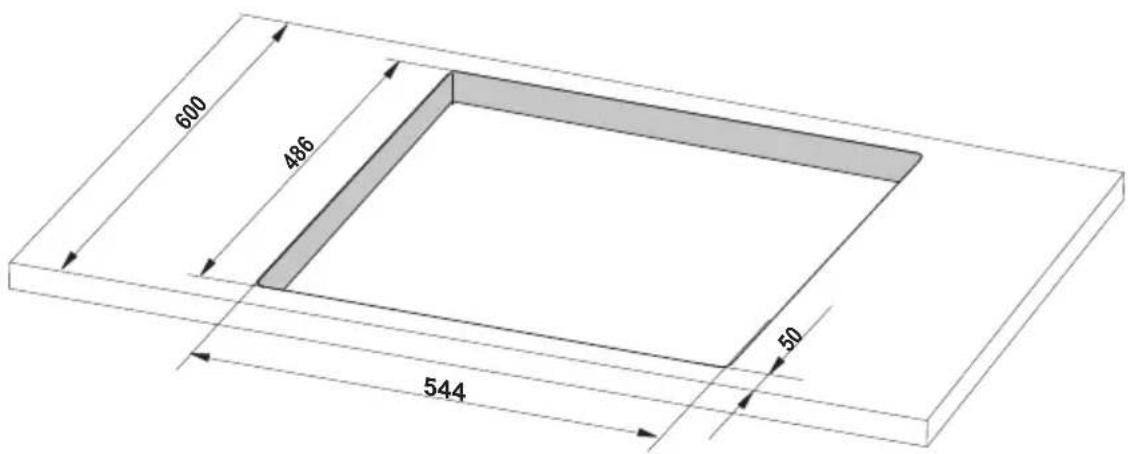

• Plaats (opening) in het meubelblad volgens de afmetingen die zich getoond op de montagetekening (Afb. A)
• De minimale vrije ruimte die u moet vrijlaten onder de keramische kookplaat bedraagt 80 mm
• Sluit de planta met de elektriciteitskabel aan volgens bijgevoegd schema
• Kies een kabeldoorsnede die past bij het vermogen van deplaat (deze handeling moet worden uitgevoerd door een erkend installereur)
• Controller de dichting van de kookplaat op integriteit en juiste plaatsing op de kookplaat*
• Maak het werkblad schoon,plaats de kookplaat in de opening en druk hem op het werkblad.

Afb.A

PBF..., PBP...

1 - werkblad
2 - kookplaatdichting
3 - keramische kookplaat
