LIGMF90X2 - Cuisinière Limit - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil LIGMF90X2 Limit au format PDF.
| Caractéristiques techniques | Cuisinière à gaz avec four, 90 cm de large |
|---|---|
| Type de cuisson | Gaz |
| Nombre de foyers | 5 foyers |
| Puissance des foyers | De 1 kW à 3 kW |
| Type de four | Four à gaz |
| Capacité du four | 90 litres |
| Fonctions du four | Chaleur tournante, grill |
| Dimensions | 90 cm (L) x 60 cm (P) x 85 cm (H) |
| Poids | Environ 70 kg |
| Utilisation | Idéale pour la cuisson de plats variés, adaptée aux familles |
| Entretien | Nettoyage régulier des grilles et du four recommandé |
| Réparation | Consulter un professionnel pour les réparations de gaz |
| Sécurité | Système de sécurité pour les foyers, veilleuse dans le four |
| Informations générales | Garantie de 2 ans, conforme aux normes de sécurité européennes |
FOIRE AUX QUESTIONS - LIGMF90X2 Limit
Questions des utilisateurs sur LIGMF90X2 Limit
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice LIGMF90X2 - Limit et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LIGMF90X2 de la marque Limit.
MODE D'EMPLOI LIGMF90X2 Limit
NOUVEAUTE! Sécurité Flamme suivant la nouvelle Directive Européenne:
Les brûleurs de cet apparéil sont équipés d'un dispositif de sécurité flamme. Àpres allumage il est imperatif de maintainir la manette de commande enforcée pendant 15 secondes environ avant de la lâcher.
Vous venez d'acquerir une de nos cuisinières et nous vous remercions de votrechoix. Celle-ci a ete soigneusement conque, fabriquee et testee pour votre plus grande satisfaction. Nous vous conseillons de dire tres attentivement cette notice d'utilisation. Les instructc tions et conseils vous aideront a utiliser au moins votre cuisiniere. Cette cuisiniere est destinée uniquement a un usage domestique, excluant l'usage professionnel. Nous declinons toute responsabilité en cas de dommages occasionnés par l'utilisation incorrecte, erronée ou non compatible avec l'usage pour lequel elle a ete conque, c'est-à-dire la cuisson des alimentes et non le chauffage d'un local par exemple.
La classe de l'appareil : 1
Le gaz et la pression pour lesquels
l'appareil est reglé : G20/20-20/20 mbar
Le pays de destination : Belgique
La catégorie de l'appareil : I
Type de l'appareil : A
SOMMAIRE
PAGE
PRECAUTIONS D'EMPLOI 3
DESCRIPTION 9
INSTALLATION ET BRANCHEMENTS 10
Branchement gaz 12
Branchementélectrique 14
Panneau « Splash » (Dosseret) 14
Mise en place des brûleurs 15
Changement des injecteurs 15
Mise à niveau 18
AVANT LA PREMIÈRE UTILISATION 19
UTILISATION 20
UTILISATION DES BRULEURS GAZ 20
UTILISATION DU FOUR 22
UTILISATION DU GRIL 25
TourneBroche 27
NETTOYAGE ET ENTRETIEN 29
CHANGEMENT DE LAMPE DU FOUR 30
MISE AU REBUT 31
QUE FAIRE EN CAS DE PANNE 32
SPECIFICATIONS TECHNIQUES 38
PRECAUTIONS D'EMPLOI
Lisez attentivement tous les conseils importants de sécurité et les précautions d'emploi avant d'installer et d'utiliser votre appareil.
1 - Les conditions de branchement sont indiquées sur la plaque signalétique.
2 - Cette cusinière doit être installée par un technicien qualifié suivant les normes en vigueur et utilisée dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première installation.
3 - IMPORTANT : l'installation doit être effectueesuivants les instructions indiquées dans cette notice. Une installation incorrecte peut causer desdommages aux personnes, animaux ou biens. Le fabricant decline toute responsabilité en casd'installation ne respectant pas les regles en vigueur.
4 - Cet apparéil doit avoir un branchement à la terre. En cas de tout branchement incorrect la garantie ne sera pas valide et le fabricant ne sera pas responsable des conséquences.
5 - Ne vérifie jamais l'étanchéité du tuyau d'arrivée de gaz à l'aide d'une flamme.
FR
FR
6 - Retirez toutes traces d'emballage avant d'utiliser la cuisine. Les emballages devront etre éliminés dans le cadre du tri sélectif.
7 - Notre cuisine doit être parfaitement de niveau et bien positionné sur ses 4 pieds.
8 - Si la cuisine est placée sur un socle, des dispositions doivent être prises pour éviter que l'appareil ne glisse du socle.
9 - Cet apparéil n'est pas relié à un système d'évacuation des produits de la combustion.
Veillez à assurer une bonne aération et ventilation de la piece dans laquelle l'appareil se trouve, par ouverture d'une fenêtre, d'une porte et/ou l'utilisation d'une hotte électrique ajustate.
Il faut assurer un débit de ventilation au minimum de 20m3/h.
10 -L'utilisation d'un apparéil de cuisson au gaz provoque de la chaleur et de la vapeur dans lapiece dans laquelle il se trouve. Assurez-vousdonc que la cuisine soit bien aérée au moyend'une ventilation naturelle ou hotte électrique.
L'utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire (par exemple en ouvrant une fenêtre ou une aération plus efficace (par exemple en augmentant la puis
sance de la ventilation mecanique si elle existe)). 11 - MISE EN GARDE : En cours de fonctionnement les parties accessibles de l'appareil et la vitre de la porte du four deviennent chaudes. Les enfants doivent être tenus à distance.
12 - Si par accident, un des brûleurs s'éteint, mettez l'index de la manette correspondante sur la position de fermeture. Attendez au moins une minute avant de rallumer le brûleur.
13 - MISE EN GARDE : Danger de feu ! Ne posez rien sur le plan de cuisson et à l'intérieur du four pour ranger.
14 - Ne rangez jamais à l'intérieur du four et pres des brûleurs et de la plaque électrique des recipients contenant du gaz pressurisé, des aerosols, des produits et matières inflammbables tel que du papier, du plastique ou du tissu etc., ainsi que des objets et ustensiles contenant des matières inflammables.ills pourraient prendre feu.
15 - Cuisson sans surveillance avec huile ou graisse peut être dangereux et peut causer un feu. Ne jamais essayer d'eteindre un feu avec de l'eau. Arrête le fonctionnement de l'appareil et couvir les flammes, par exemple avec une couverture anti feu ou un couvercle.
FR
16 - MISE EN GARDE : Lors de l'utilisation l'appareil et ses parties accessibles deviennent chauds. Faire attention de ne pas toucher les éléments chauffants (à l'intérieur du four et sur le plan de cuisson). Si les enfants de moins de 8 ans d'age ne sont pas surveillés en permanence, ils doivent être tenus à distance.
17 - Surveillance vous appeareil en cours de fonctionnement pour éviter tout risque d'incident.
18 - MISE EN GARDE: Les parties accessibles peuvent devenir chaudes quand le grill est utilisé. Il est recommendé d'éloigner les jeunes enfants.
19 - Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un réparateur/agree ou toute personne qualifié afin d'éviter tout danger.
20 - MISE EN GARDE : S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de chocolélectrique.
21 - Cet apparéil n'est pas prévu pour être utilisé par des enfants.
22 – Cet apparéil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacité physiques, sensorielles ou
mentales réduites ou un manque d'expérience et de connaissance à condition qu'ils (qu'elles) soient correctement surveillé(e)s et qu'ils (qu'elles) aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'ils (qu'elles) comprendnent les dangers encourus.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de cet apparéil ne doit pas être effectuels par des enfants sauf qu'ils ont plus de 8 ans et qu'ils sont surveillés.
23 - Cet apparéil n'est pas destiné à être mise en fonctionnement au moyen d'une minutesie externe ou d'un système de commande à distance séparée.
24 - Cet apparéil doit être débranché de l'électricité avant nettoyage et entretien.
25 – Le lêche frite et la grille du four doit être placés bien à l'horizontal sur les gradins qui se trouvent dans le four et au niveau souhaité. Faire attention en sorting le lêche frite et la grille du four caraucun mécanisme d'arrêt n'est prévu.
26 – Ne pas utiliser des produits d'entretien abrasif ou de grattoir métallique dur pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entrainer l'éclatement du verre.
FR
27 - Ne pas utiliser d'appareil de nettoyage à la vapeur.
28 - Les produits electroménagers usages ne doivent pas etre jetes avec les ordures menagères. Veuillez utiliser les aménagements spécifiques prevus pour les traiter. Renseignez-vous auprès des autorités locales ou du revendeur pour有關ir
29 - MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptations ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

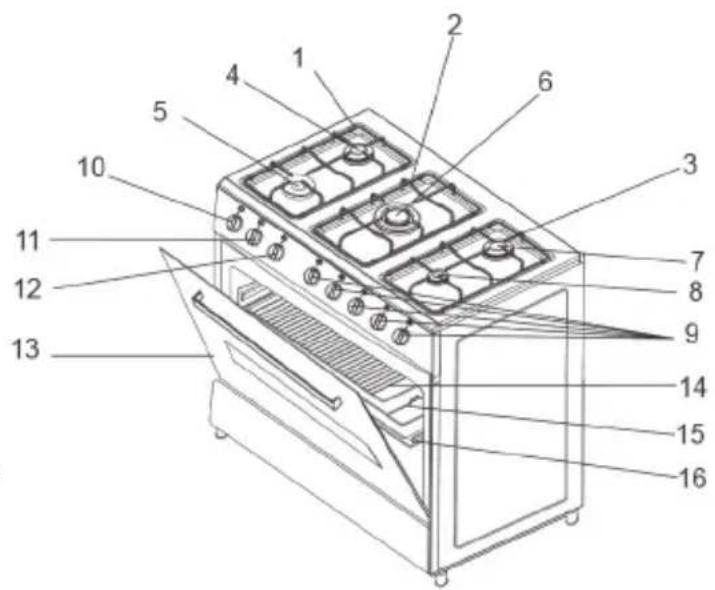

DESCRIPTION
Figure 1
FR
1 - Grille gauche
2 - Grille du milieu
3 - Grille droite
4 - Brûleur gaz semi rapide
5 - Brûleur gaz rapide
6 – Brûleur gaz « triple » ultra rapide
7 - Brûleur gaz semi rapide
8 - Brûleur gaz auxiliaire
9 – Manettes brûleur gaz
10 - Manette minuterie mécanique
11 - Manette thermostat
12 - Manette sélecteur four
13 - Porte du four
14 - Grille
15 - Support tourne broche
16- Leche frite
INSTALLATION ET BRANCHEMENTS
IMPORTANT : l'installation doit être effectuee suivant les instructions individues dans cette notice. Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant decline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur.
Avant l'installation, assurez-vous que les conditions de distribution de gaz (nature et pression du gaz) et les réglages de l'appareil sont compatibles.
DEBALLAGE
Mettez la cusinière le plus pres possible de l'endroit où elle sera installée et déballez-la.
Les éléments de l'emballage devront être éliminés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants.
INSTALLATION
Cet apparéil doit être installé et branché par un technicien ou une personne qualifiée suivant les normes en vigueur. La non observation de cette règle annule la garantie et le fabricant ne peut pas être tenu responsable des conséquences.
La distance entre l'appareil et les murs ou les meubles adjacents doit être comme suit :
a) La distance en hauteur séparant la cusinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750mm.
b) La distance entre les parois laterales de la cuisine et les murs doit etre au moins de 20 mm c) La distance entre l'arriere de l'appareil et le mur arriere doit etre au moins de 20mm.
Veillez à placer l'appareil le plus pres possible des deux sources d'énergie (gaz et électricité).

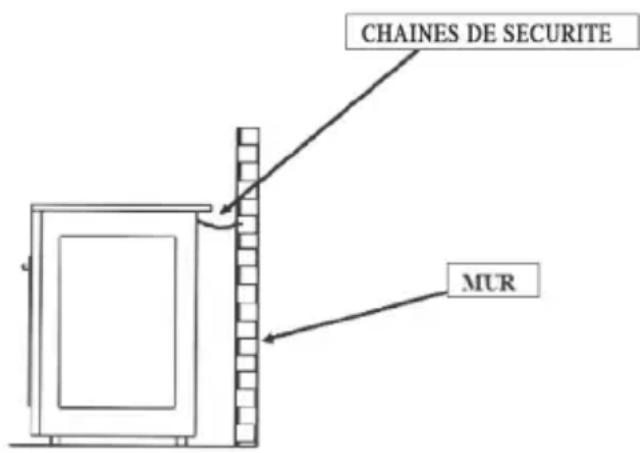

INSTRUCTION DE SECURITE IMPORTANTE
ATTENTION: CETTE CUISINIÈRE DOIT ETRE ATTACHE SOLIDÉMENT AU MUR AVEC DEUX CHAINES DE SECURITE (QUI SE TROUVENT DE CHAQUE COTE AU DOS DE L'APPAREIL) AVEC UN MOYEN DE FIXATION ADAPTE A LA NATURE DE VOTRE MUR POUR EVITER TOUT RISQUE DE BASCULEMENT. (VOIR LA FIGURE 2 CI-APRES)
FR
LE FABRICANT ET L'IMPORTATUR DECLINENT TOUTERESPONSABILITE SI UN ACCIDENT CAUSANT UNE BLESSURE ET/OU UNDOMMAGE SURVENAIT SUITE AU NONRESPECT DE CETTE I
Figure 2
BRANCHEMENT GAZ
Le raccordement au gaz doit être réalisé en utilisant un tuyau flexible avec embout mécanique (TEFM) conforme aux normes NF en vigueur. Les instructions de la notice du tuyau flexible avec embout mécanique (TFEM) doivent être scrupulleusement respectées.
Note pour le branchement GPL (bouteille): En tout cas si vous technicien opte pour un branchement avec un embout (non fourni avec cet apparéil) celui-ci doit être certifié NF et il doit être utilisé avec un joint d'étanchéité conforme NF (non fourni avec cet apparéil). Le tuyau flexible doit être égravelement certifié NF et il doit être serrer sur la tétine de l'embout au moyen d'un collier afin d'assurer
une étanchéité parfaite.
(Le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)
Enaucun cas le tuyau d'alimentation ne doit passer derrière le four, ni estre en contact avec les parois adjoininges. Apreesque le raccordement ait ete effectue, il faut en vérifier I'etanchete (ne jamais utiliser de flamme). Pour ce faire, appliquez sur le tuyau un liquide moussant, aucune bulle ne doit apparaitre. S'il y a des bulles, il convient de vérifier le serrage de I'embout ainsi que I'etat du joint.
La longueur du tuyau d'alimentation ne doit pas être inférieure à 50cm et ne doit pas être supérieure à 200cm. Veillez à ce que le tuyau d'alimentation ne touche pas les parties chaudes de l'appareil et tout autre obstacle qui peut l'endommager. Veillez aussi à ce que le tuyau d'alimentation ne soit pas place de façon qu'il puisse être touché, coincide ou tire par un élément amovible (ex. tiroir) ou par des objets qui peuvent être places à la proximité.
Le raccordement de cet apparéil se trouve à droite. Si le raccordement à gauche est souhaité,
le fabricant pourrait fournir sur commande l'accessoire nécessaire.
BRANCHEMENT ELECTRIQUE
Le cable d'alimentation de votre cuisinière muni d'une fiche doit obligatoirement être branché sur une prise électrique 16 Ampères avec terre selon les normes en vigueur. Si votre prise n'est pas équipée d'une terre normalisée, veuillez-vous adresser à unElectricien qualifié.
Faites attention que le cable électrique ne touche pas les parois chaudes de la cuisine.
Il est nécessaire de pouvoir déconnecter l'apparil facilement. La déconnection peut être obtenu en prévoyant une fiche de prise de courant accessible ou en incorporent un interrupteur dans les canalisations fixes, conformément aux règles d'installation en vigueur.

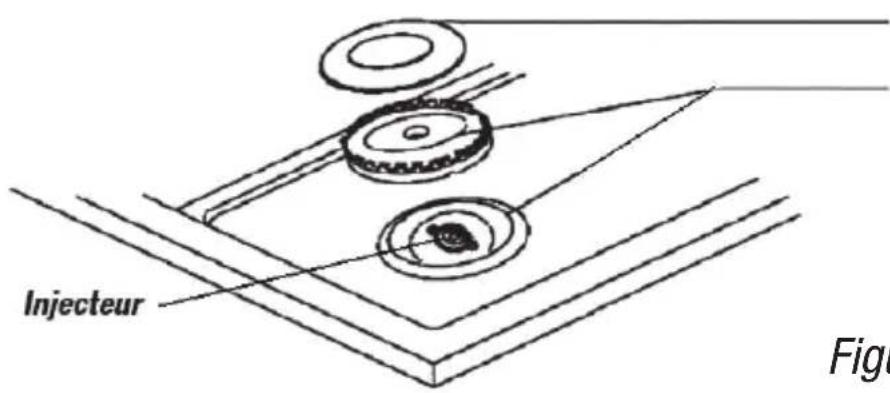

MISE EN PLACE DES BRULEURS
Chapeau de bruleur
Figure 4
Bröleur
CHANGEMENT DES INJECTEURS
Cette cusinière s'adapte aux différents types de gaz en remplaçant les injecteurs. Cette intervention doit être effectue par un technicien qualifié. Si le remplacement n'est pas fait correctement, la garantie ne sera pas validée et le fabricant ne sera pas responsable des conséquences. Utilisez les injecteurs fournis avec la cusinière.
Tableau des concordances (pour les injecteurs)
| G30-30 mbar | G20-20 mbar | |
| Brûleur triple | 0,98 | 1,35 |
| Brûleur rapide | 0,85 | 1,15 |
| Brûleur semi rapide | 0,65 | 0,92 |
| Auxiliaire | 0,5 | 0,72 |
FR
Dévissez l'injecteur et remplacez-le par le nouveau (voir tableau de concordances). Procedez de même pour les autres brûleurs (Fig.5).
Figure 5

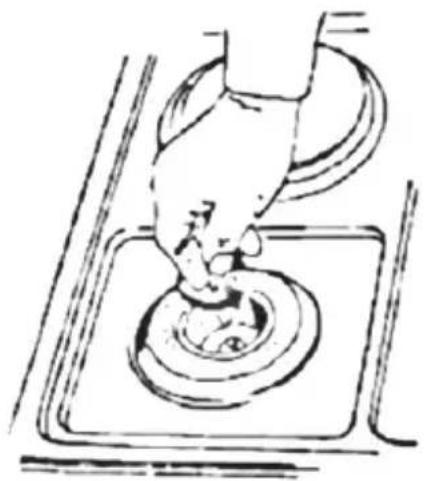

REGLAGE DU RALENTI
Cette opération doit être faite par une personne qualifiée. Enlevez la manette gaz. Allumez le gaz et mettez en position « ralenti ». A l'aide d'un tournevis très fin, réglez la hauteur de la flamme en tournant la vis de by-pass (qui se trouve sur le corps du robinet) à gauche (augmentation de la flamme) ou à droite (diminution de la flamme). Une fois le réglage fait, faites le test suivant : allumez le gaz, mettez en position « maxi », ensuite tournez vers la position « mini » très rapidement. Si la flamme est bien réglée, elle ne doit pas s'éteindre. Si elle s'éteint, augmentez la hauteur de la flamme. Repétez cette opération sur tous les brûleurs.
Attention: La vis de by-pass doit être serrée à fond pour le réglage de début réduit au GPL.
FR
Figure 6
Après avoir changé les injecteurs collez l'étiquette (fournie avec les nouveaux injecteurs) à l'arrière de l'appareil sur l'étiquette déjà collée (anciens injecteurs) afin de préciser le changement de gaz.

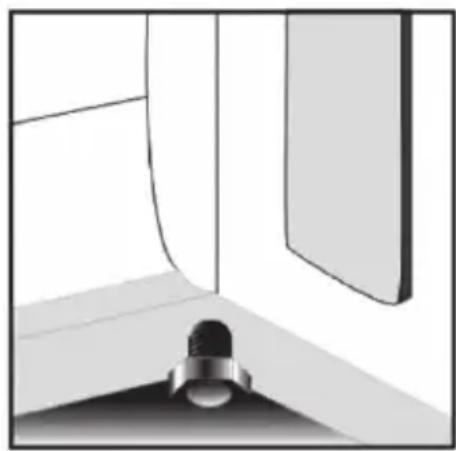

MISE A NIVEAU
Réglage des pieds : Il est important de procéder au réglage des pieds pour que la cusinière soit de niveau. Mettez en place la cusinière, positionnez un niveau sur la cusinière et régler au moyen des pieds sous la cusinière (Figure 7).
Figure 7
FR
AVANT LA PREMIÈRE UTILISATION
1) Avant la première utilisation assurez-vous qu'il ne resteaucunmatériel d'emballage survoitrés cuisinière.Ces emballages devront être triés séparément pour le recyclage.
2) Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut eliminer avant l'emploi. Il est important de bien aérer la piece durant cette opération pour eliminer la fumée dégagée. Il est vivement recommandé de respecter la procédure suivante avant la première utilisation de votre four.
Four electrolyque: Ouvrez la porte du four et laisserz chauffer le four à 200^ pendant 15 à 20 minutes. Eteignez le four et laisserz refroidir.
Gril électrique: Ouvrez la porte du four et positionnez le sélection du four sur la position « grill ». Laissez fonctionner le grill pendant 15 à 20 minutes. Eteignez le grill et laisserez refroidir.
UTILISATION DES BRULEURS GAZ
4 différents types de brûleurs équipent votre table de cuisson. Pour obtenir une performance maxi-male des brûleurs utiliser des casseroles avec les diamètres suivants :
- Brûleur triple ultra rapide 22 à 30 cm
- Brûleur rapide 22 à 28cm
- Brûleur semi rapide 14 à 22cm
- Brûleur auxiliaire 10 à 14cm
MISE EN GARDE : Utilisez uniquement des recipients à fond plat.
Attention : La flamme du brûleur ne doit jamais sortir du fond de la casserole.
Attention: En cas d'utilisation de-script à large fond, veiliez à ne pas dépasser les bords de la table de cuisson et évitez une surchauffe au niveau du bandeau de commande.

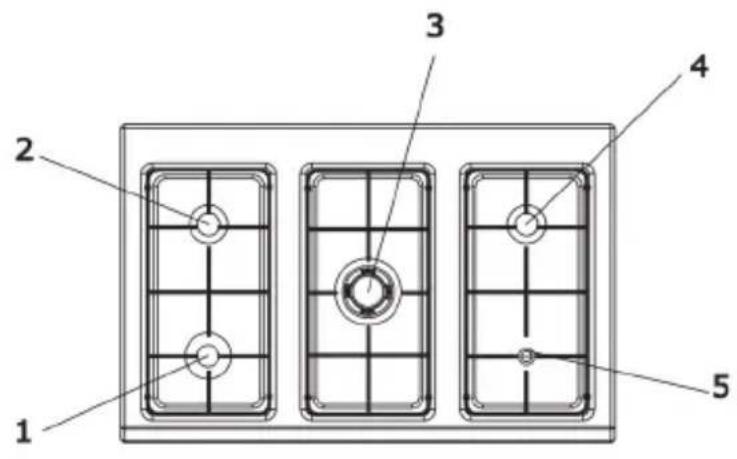

Figure 8
1- Brûleur rapide et sa manette
2- Brûleur semi rapide et sa manette
3- Brûleur triple ultra rapide et sa manette
4- Brûleur semi rapide et sa manette
5- Brûleur auxiliaire et sa manette
6- Manette thermostat
7- Manette sélecteur four
8- Minuterie mécanique
ATTENTION : Les brûleurs de cet apparéil sont équipés d'un dispositif de sécurité flamme. ÀpRES allumage il est impératif deMAINTER la manette de commande enfonnée pendant 15 secondes environ avant de la lâcher.
Les brûleurs de votre table de cuisson sont équi-pés d'allumage automatique. Appuyez et tournez la manette correspondante au brûleur à utiliser en la plaçant sur la grande flamme. L'allumage allumera le brûleur. Maintenez la manette de commande enfoncée pendant 15 secondes environ après allumage avant de lâcher. Vous pou-vez diminuer la flamme en tournant la manette vers la petite flamme. Si le brûleur ne s'allume pas après 15 secondes ou s'il s'éteint, mettez la manette sur la position «●» et attendez quelques minutes avant de le pallumer. Pour éteindre, mettez la manette en position «●».
FR

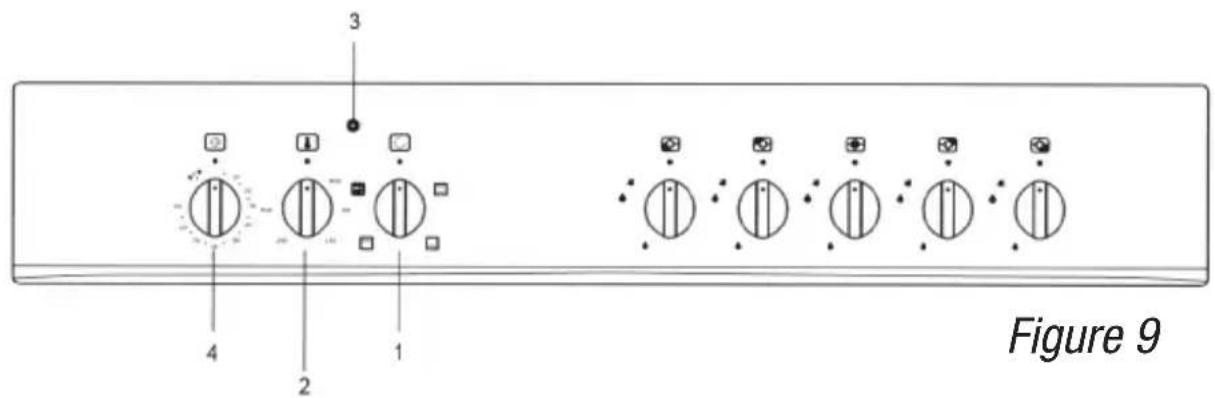

UTILISATION DU FOUR
1 - Manette sélecteur four
2 – Manette thermostat
3 - Voyant température
4 - Minuteur mécanique

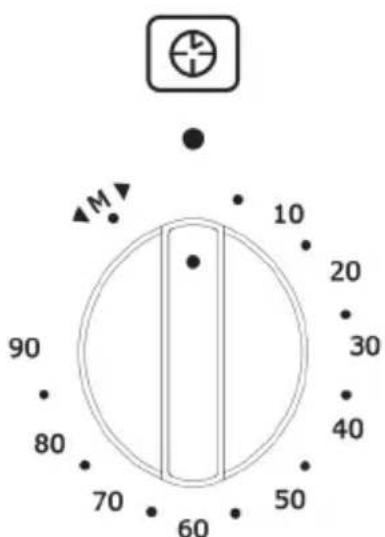

Minuteur mécanique
Important : le four de votre cuisine est équipe d'un minuteur mécanique. Si vous souhaitez l'utiliser sans minutesur, il fautmettre la manette du minutesur sur la position main
Le minuteur permet de programmermer le temps de cuisson du four électrique. Positionnez la manette sur le temps de cuisson désiré (maxi 90mn). Lorsque la cuisson est terminé (position « ● »). Une sonnerie vous avertira et le four s'arrête automatiquement. En fin de cuisson, remettez toujours la manette sur la position « M», car en position « ● », le four ne fonctionnera pas.
Figure 10
FONCTIONS DU FOUR
FR
La manette sélecteur vous permet deCHOISIR parmi les 4 fonctions ci-dessous. A l'aide de la manette thermostat, vous pouvezCHOISIR la tempérapure désirée. Tournez la manette thermostat pour faire chauffer le four. Le témoin lumineux (Figure 9, rep 3) s'allume. Il s'éteindra lorsque le four aura atteint la tempérapure désirée. Le thermostat du four allumera et éteindra ce voyant automatiquement afin de maintainir la tempérapureCHOisisie.
Manette Sélecteur
(supérieure + inférieure)
Solventé
Chaleur tournante
Gril
Figure 11
FR
Fonction Décongélation : Vous pouvez déconge-ler vos alimentés congelez en utilisant la fonction chaleur tournante (®) et en réglient le thermosat sur la position "0".
Manette Thermostat
Figure 12
Consultez le tableau de cuisson se trouvant vers la fin de cette notice et indiquant les températures et durées de cuisson conseillées. Avant la cuisson, faites un préchauffage pendant 10 - 15 minutes ( quand le four est à température, le voyant s'éteint), et placez les plats dans le four. Vous remettrez les 2 manettes sur la position arret « ● » après la cuisson.
UTILISATION DU GRIL
FR
Tournez la manette sélecteur sur la position Gril: « »
La résistance grill fonctionne et devient rouge au bout de 2 - 3 minutes. Placez les viandes sur la grille métallique pour faire les grillades et mettez la dans le four à la hauteur souhaïée. Installez la tôle de protection (Figure 13, rép a) et laissez la porte entrouverte durant la cuisson.

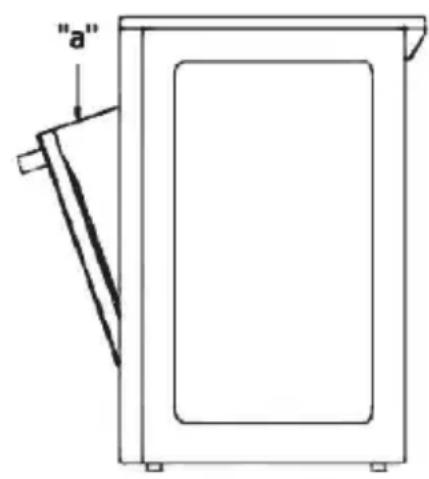

Figure 13
MISE EN GARDE : Les parties accessibles peuvent devenir chaudes quand le grill est utilisé. Il est recommende d'éloigner les jeunes enfants.
ATTENTION: Quand la fonction grill est utilisé le l'echefrite doit être place en dessous de la grille et il doit être rempli à moitié d'eau.
FR

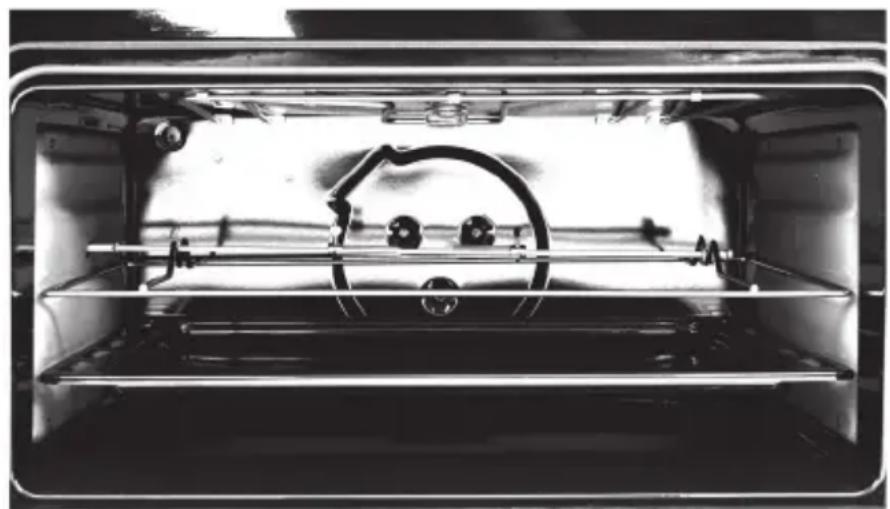

Tourne Broche :
Vous pouvez utiliser cette fonction du four pour rôtir un poulet.
Sortez le lèche frite et la grille qui se trouvent dans le four. Placez le poulet sur la broche et installez ensemble dans le four à l'aide du support fourni.
Remettez le lèche frite dans le four sous le poulet et replisssez le à moinsie avec de l'eau.
Mettez en fonction la résistance du grill ( ) et votre poulet commencerà tourner.
(Attention : La poignée plastique de la broche ne peut pas être utilisée pour installer la broche dans le four et pour l'en sortir après la cuisson. Cette poignée peut être utilisée uniquement après avoir sorti la broche du four. Elle ne doit pas être oubliee dans le four pendant le four et/ou le grill fonctionnent.)
Utilisation du Lèche Frite :
Il y a 3 niveaux d'étagère dans le four. Pour uneutilisation optimum le lèche frite doit être utilisé sur les niveaux du bas ou du milieu.
N'utilisez jamais le l'eche frite posé au sol du four.

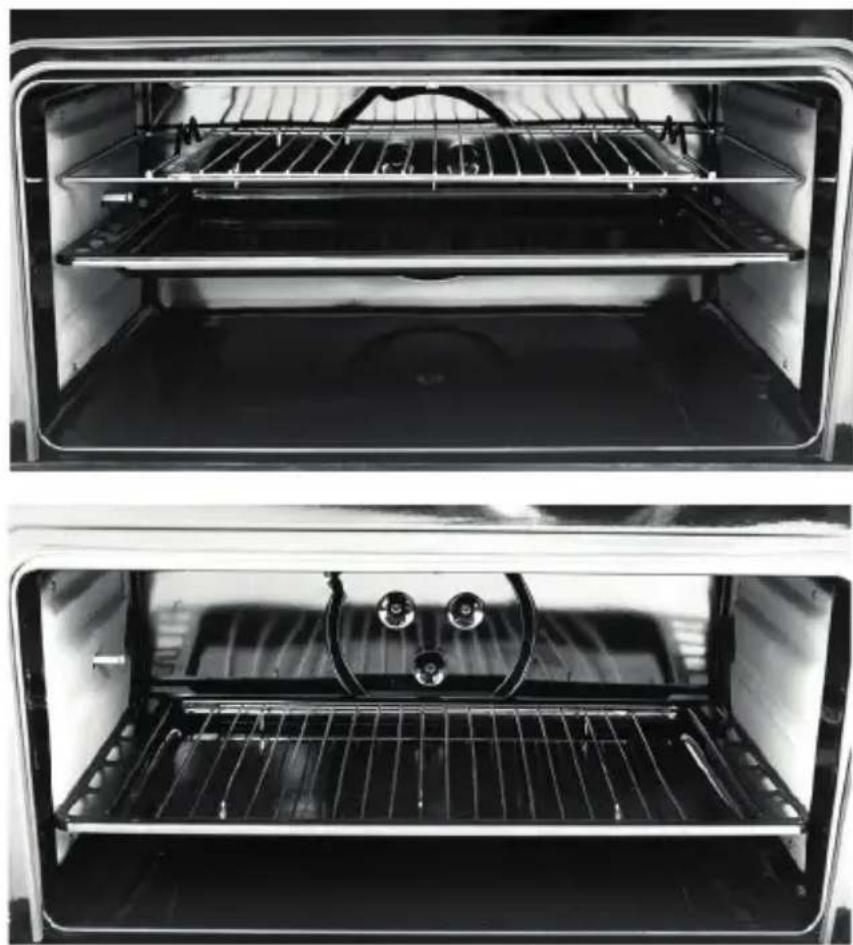

Utilisation de la Grille :
La grille pourrait être utilisée soit posée dans le lêche frite soit installé sur le support fourni pour le tourne broche (voir les photos ci-dessous).
Attention : Utilisez des gants anti-chaleur efficaces pourmettre ou sortir la grille,le leche frite et le tourne broche pour eviter toute brûlure.
FR
NETTOYAGE ET ENTRETIEN
1 - Nettoyez la cuisineille lorsqu'elle est froide.
2 - Débranche toujours le cable d'alimentation électrique avant le nettoyage.
3 - Utilisez de l'eau savonneuse tiège en ayant soin de rincer et d'essayer avec un chiffon doux. Ne pas utiliser de produits abrasifs.
4 - Faites attention de ne pas boucher les injecteurs et les brûleurs pendant le nettoyage.
5 - La porte du four peut se démonter, facilitant ainsi le nettoyage. Pour le démontage ouvre la porte, basculez les crochets de chaque charnière et tirez la porte vers vous. Au remontage, opéréz de la façon inverse.
6 - Nettoyez-les parties en inox en utilisant des produits spéciaux que l'on trouve dans le commerce.
7 – Ne pas utiliser des produits d'entretien abrasif ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entrainer l'éclatement du verre.
CHANGEMENT DE LAMPE DU FOUR
En cas de panne de lampe, veuillez-vous adresser au service après-vente de votre revendeur.
FR
Attention : Pour changer cette lampe le courant d'alimentation électrique doit être impérativement coupé avant toute intervention.

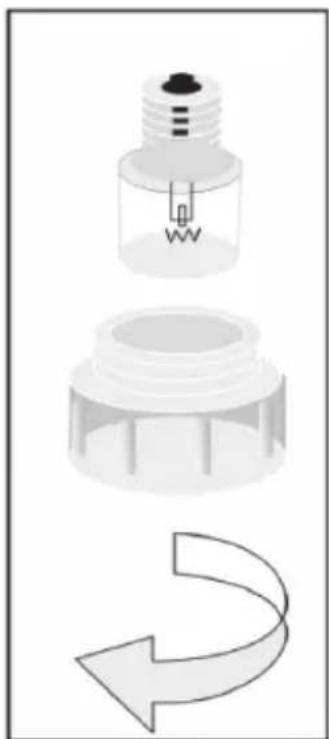

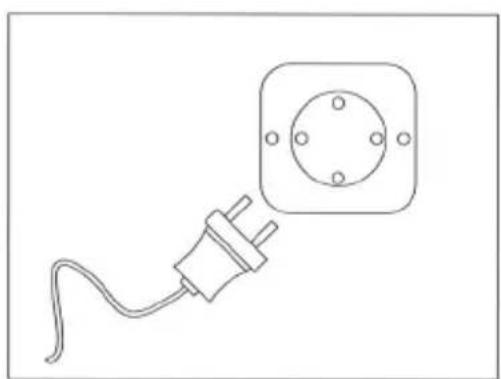

Débranchez le cable électrique (Figure 14), démontez ensuite le verre de protection de la lampe (Figure 15), dévissez la lampe, changez-la et remontez l'ensemble. Testez ensuite en rebranchant le cable électrique. Si la panne est toujours existante, adressez-vous au service après-vente de votre revendeur.
Figure 14
Figure 15
FR
MISE AU REBUT
Enlèvement des apparéils menagers usages La directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appa
reils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.
Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.
Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur apparREIL.
QUE FAIRE EN CAS DE PANNE
En cas de panne électrique veuillez vérifier :
FR
- En premier la prise électrique au moyen d'un autre apparéil.
- Ensuite, vérifie que le compteur est enclenché et que le fusible de protection est correct.
Après cette vérificationappelez le service après-venture de votre revendeur en lui indiquant,la réference de votre apparéil indiquée sur la plaque signalétique.
ATTENTION : Cet apparéil doit être réparé seulment par un technicien qualifié.
ECOCONCEPTION ET CONSOMMATION D'ENERGIE
REGLEMENT (UE) N° 66 / 2014
Ecoconception
Votre apparéil est en conformité avec les exigences du règlement 66/2014 de la Commission Européenne.
Information concernant le four de votre cuisine:
| Marque | LIMIT |
| Référence | LIGMF90X2 |
| Poids net | 55 kg |
| Nombre de cavité | 1 |
| Source de chaleur | Electrique |
| Volume | 106 litres |
| Consommation d'énergie / Convection naturelle (EC) | 1.03 kWh |
| Consommation d'énergie / Chaleur tournante (EC) | 1.04 kWh |
| Indice d'efficacité énergétique (EEI) | 105 |
| Classe énergétique | A |
| Méthode de calcul et de mesure | EN60350-1 / Règl.(EU) N°66/2014 |
Information concernant le plan de cuisson de votre cuisinière:
FR
| Marque | LIMIT |
| Référence | LIGMF90X2 |
| Poids net | 55 kg |
| Source d'énergie | Gaz |
| Nombre de brûleur | 5 |
| Efficacité énergétique du brûleur avant gauche (EE) | 61,3 % |
| Efficacité énergétique du brûleur arrière gauche (EE) | 57,1 % |
| Efficacité énergétique du brûleur du milieu (EE) | 54,3 % |
| Efficacité énergétique du brûleur arrière droit (EE) | 57,1 % |
| Efficacité énergétique du brûleur avant droit (EE) | - |
| Efficacité énergétique du brûleur du plan de cuisson gaz (EE) | 57,5 % |
| Méthode de mesure et de calcul | EN 30-2-1 / Règl.(EU) N°66/2014 |
Conseils pour economiser de l'énergie :
Utilisation du four :
- Préchauffer le four à la température souhaitation avant demettrevoitréplat dansle four.
- Ne pas préchauffer le four plus longtemps qu'il ne le faut. Le four est pré à cuire vos plats dés que levoyant du thermostat s'éteint la première fois.
FR
- Faire attention de ne pas ouvrir trop souvent la porte du four pendant la cuisson.
- Veiller à ce que la porte du four ne soit pas entre ouvertependant son utilisation.
- Vous pouvez cuire plusieurs plats à la fois dans le four.
- Vous pouvez cuire un deuxième plat tout de suite après la cuisson du premier. Cela vous évitera le préchauffage pour le第二种 plat.
- Vous pouvez eteindre votre four quelques minutes avant la fin de la cuisson.
- Décongeler les alimentents congélés en les sortant de votre congélateur suffisamment à l'avance avant de les cuire dans le four.
Utiliser des casseroles et poêles avec un couvercle.
Utiliser des couvercles adaptés à votre casserrole ou poèle.
Utiliser des casseroles et poêles de diamètre adapté à la taille de vos brûleurs (voir les diamètres indiqués dans la partie « UTILISATION » de la notice d'utilisation).
- Utiliser des casseroles dont la taille est ajustée à la quantité de vos alimentés.
FR
TABLEAU DE CUISSON
| Aliments | Convection naturelle | Grill | ||||
| Position du thermostat | Position du plat (gradin) | Durée de Cuisson | Position du thermostat | Position du plat | Durée de Cuisson | |
| Gâteau | 175 | 2 | 25-35 | |||
| Gâteau au fruit | 175 | 2 | 20-25 | |||
| Tarte aux Fruits | 175 | 2 | 20-30 | |||
| Macaron | 175 | 2 | 20-30 | |||
| Pain d'éplice | 200 | 2 | 30-40 | |||
| Pâté | 200 | 2 | 30-40 | |||
| Cake | 175 | 2 | 30-40 | |||
| Biscuit | 175 | 2 | 15-25 | |||
| Vande d'Agneau | 225 | 2 | 25 | max | 2-3 | 10-15 |
| Côtelette d'agneau | max | 2-3 | 10-15 | |||
| Vande de Bœuf | 250 | 2 | 50-60 | |||
| Côte de Boeuf | max | 2-3 | 15-20 | |||
| Bifteck de Bœuf | 225 | 2 | 25 | |||
| Vande de mouton | 240 | 2 | 25 | |||
| Boeuf Rôti | 225 | 2 | 45 | |||
| Poulet (entier) | 175-200 | 2 | 30 | |||
| Poulet (morceaux) | 200 | 2 | 30-45 | |||
| Poissons | 200 | 2 | 30-40 | |||
| Dinde | 200 | 2 | 50-60 | |||
| Macaroni au four | 210 | 2 | 23-30 | |||
| Pâté mince | 190 | 2 | 30-40 | |||
Les valeurs ci-dessus sont purement indicatives. Sur la base des différentes habitues culinaires, d'eventuelles variations seront à apporter.
SPECIFICATIONS TECHNIQUES
| MODELE | |||||
| LIGMF90X2 | |||||
| CLASSE | 1 | ||||
| CATEGORIES | II 2t+3t | ||||
| PAYS DE DESTINATION | BELGIQUE | ||||
| TYPE DE GAZ ET PRESSION | G20/20 20/20 mbar G30/G30 30/30 mbar | ||||
| PUISSANCE TOTALE en Kw | 14.45 kW | 14.3 kW | |||
| DEBIT TOTAL en m3/h ou g/h | 1.367 m3/h | 1039.79 g/h | |||
| DEBITS DES BRULEURS | BRULEUR TRIPLE ULTRA RAPIDE | 3.70 kW | 0.340 m3/h | 3.70 kW | 269.03 g/h |
| BRULEUR RAPIDE | 2.80 kW | 0.272 m3/h | 2.70 kW | 196.32 g/h | |
| BRULEUR SEMI-RAPIDE | 1.60 kW | 0.146 m3/h | 1.60 kW | 116.34 g/h | |
| BRULEUR AUXILIaire | 0.95 kW | 0.092 m3/h | 0.90 kW | 65.44 g/h | |
| DEBITS REDUTS DES BRULEURS | BRULEUR TRIPLE ULTRA RAPIDE | 1.40 kW | 0.133 m3/h | 1.50 kW | 109.07 g/h |
| BRULEUR RAPIDE | 0.77 kW | 0.071 m3/h | 0.90 kW | 65.44g/h | |
| BRULEUR SEMI-RAPIDE | 0.55 kW | 0.050 m3/h | 0.55 kW | 40 g/h | |
| BRULEUR AUXILIaire | 0.45 kW | 0.042 m3/h | 0.40 kW | 29 g/h | |
| AUTRES | Voltage et fréquence | 220-240 V AC, 50 Hz | |||
| Lampe interieure | 15 W | ||||
| Thermostat | 50-240 °C | ||||
| Puisance du tour | 2500 W | ||||
| Puisance de la résistance supérieure | 1200 W | ||||
| Puisance de la résistance inférieure | 1300 W | ||||
| Puisance de la résistance grilleir | 2300 W | ||||
| Puisance totale électrique | 2515 W | ||||
| Eclairage du tour | OUI | ||||
| Tourne Broche | OUI | ||||
FR
Le gaz et la pression pour lesquels l'appareil est reglé : G20/20 – 20/20mbar
FR
DIT TOESTEL MOET GEINSTALLEERD WORDEN VOLGENS DE GELDENDE REGLEMENTERING. GEBRUK DIT TOESTEL ENKEL IN EEN GOED GEVENTILEERDE OMGEVING. LEES DE HANDLEIDING GRONDIG VOOR DE INSTALLATIE EN HET EERSTE GEBRUK.
NL
Besteklant,
Reglement (EU) n°66/2014 Ecologie
