MODE D'EMPLOI DH 22PH HITACHI

DOUBLE INSULATION DOUBLE ISOLATION AISLAMIENTO DOBLE MODE D’EMPLOI ET INSTRUCTIONS DE SECURITE AVERTISSEMENT Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d’emploi avant d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs avant qu’ils utilisent l’outil motorisé.

(vendus séparément) .................... 28

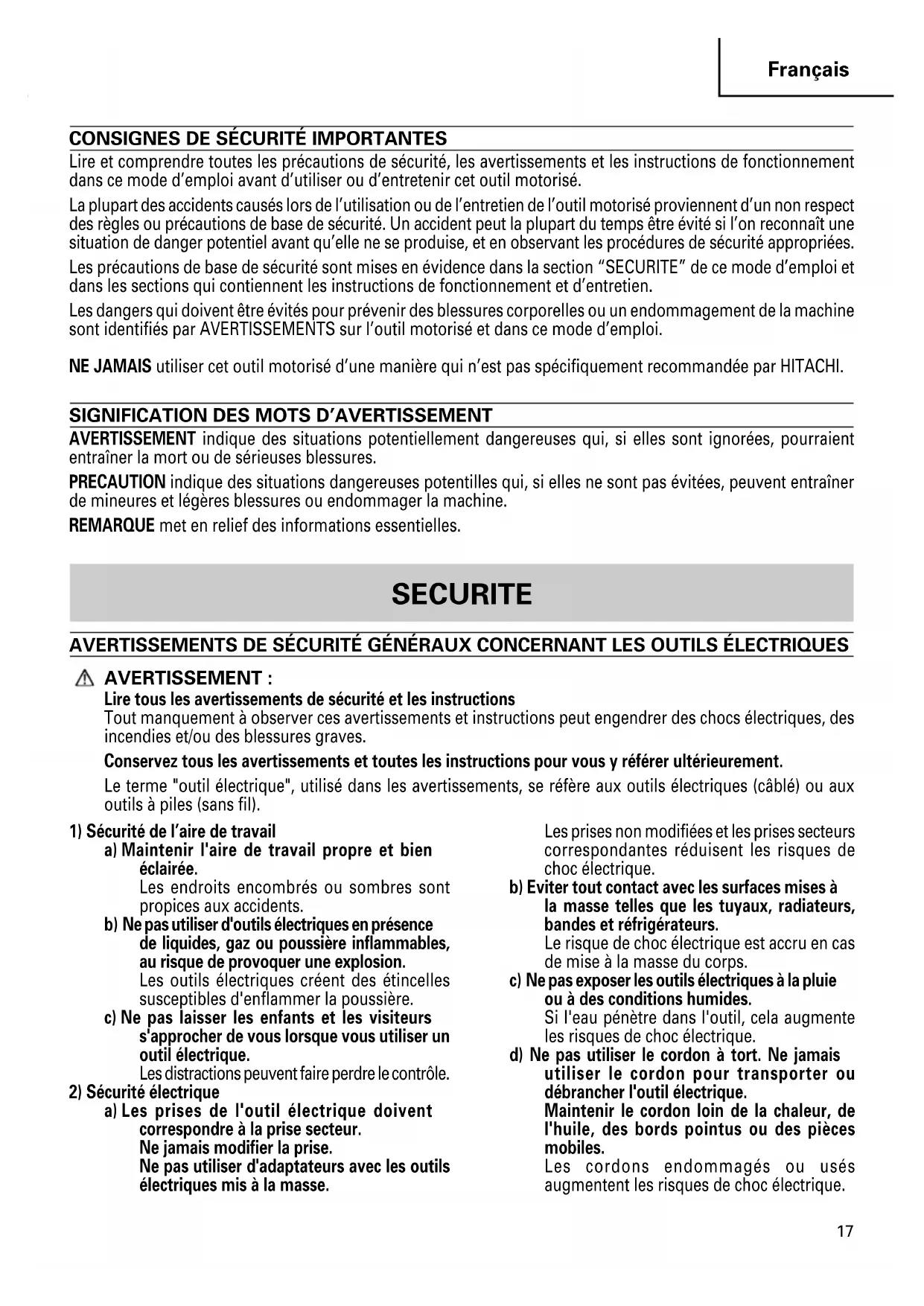

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SECURITE AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

Lire tous les avertissements de sécurité et les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme "outil électrique", utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité de l’aire de travail

a) Maintenir l'aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d'enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l'outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l'eau pénètre dans l'outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l'outil électrique. Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. 02Fre_DH22PH_US 1/22/09, 21:321718 Français e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d'outil électrique si vous êtes sous l'influence de drogues, d'alcool ou de médicaments. Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l'outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'ils soient correctement raccordés et utilisés. L'utilisation d'un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d'un outil électrique

a) Ne pas forcer sur l'outil électrique. Utiliser l'outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil ne pouvant être contrôlé par l'interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil électrique. Les outils électriques sont dangereux entre les mains d'utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pièces ou toute autre condition susceptible d'affecter l'opération de l'outil. Si l'outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l'outil électrique. 02Fre_DH22PH_US 1/22/09, 21:321819 Français

L’exposition au bruit peut engendrer une perte de l’audition.

2. Utilisez les poignées auxiliaires, si fourni avec l’outil.

Toute perte de contrôle peut entraîner des blessures.

3. Tenir les outils électriques par les surfaces de

grippage lors de la réalisation d’opération où l’outil de coupe risque d’entrer en contact avec des câbles cachés ou son propre cordon. Le contact d’un outil de coupe avec un fil “sous tension” risque de mettre les parties métalliques de l’outil “sous tension” d’électrocuter l’utilisateur.

4. NE JAMAIS toucher la mèche avec des mains nues

après l’utilisation.

5. NE JAMAIS porter de gants faits d’une matière qui

risque de s’enrouler, comme du coton, de la laine, de la toile ou de la ficelle, etc.

6. NE JAMAIS toucher les parties mobiles.

NE JAMAIS placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

7. NE JAMAIS utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place. NE JAMAIS faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

8. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

9. NE JAMAIS utiliser un outil motorisé pour des

applications autres que celles spécifiées. NE JAMAIS utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.

10. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. NE JAMAIS permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

11. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

12. Ne pas utiliser les outils motorisés si le revêtement

de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

13. Les lames et les accessoires doivent être

fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.

14. Garder propres les évents d’air du moteur

Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

15. Utiliser l’outil motorisé à la tension nominale.

Utiliser l’outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.

16. NE JAMAIS utiliser un outil défectueux ou qui

fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

17. NE JAMAIS laisser fonctionner l’outil sans

surveillance. Le mettre hors tension. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.

18. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

19. Ne pas essuyer les parties en plastique avec du

solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.

20. TOUJOURS porter des lunettes de protection qui

respectent les dernières révisions du Standard ANSI Z87.1. 02Fre_DH22PH_US 8/15/09, 3:23 PM1920 Français 21.TOUJOURS vérifier s’il y a des objets encastrés, par exemple des fils électriques. Le fait de toucher avec l’outil un fil ou un câble électrique sous tension risque de provoquer une décharge électrique. Avant l’utilisation, vérifier s’il y a des objets dissimulés, par exemple des câbles électriques, dans le mur, le plancher ou le plafond. SYMBOLES Définitions pour les symboles utilisés sur cet outil V ....................... volts Hz ...................... hertz A ....................... ampères no ...................... vitesse sans charge W ...................... watt ..................... Construction de classe II ---/min ............... tours par minute ..................... Courant alternatif

Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions: 䡬 Seuls le centre de service après-vente Hitachi agréé peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d’origine doivent être utilisées. 䡬 Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

PROPRIETAIRES DE CET OUTIL! 02Fre_DH22PH_US.p65 8/16/09, 1:14 PM2021 Français Carter Plaque signalétique DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instruc- tions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.

SPECIFICATIONS Moteur Moteur série monophasé à collecteur Source d’alimentation 120V 60 Hz, monophasé Courant 7.0 A Capacité Béton: 1/8" ~ 7/8" (3.4mm ~ 22mm) Acier: 1/2" (13mm) Bois: 15/16" (24mm) Vitesse sans charge 0 – 1,400/min. Vitesse de percussion à pleine charge 0 – 5,600/min. Poids 4.6 lbs (2.1 kg) Fig. 1 Foret de perçage Attache coulissante Capuchon avant Jauge de profondeur Quenouille Bouton poussoir Interrupteur Sélecteur Poignée laterale Poignée 02Fre_DH22PH_US 1/22/09, 21:322122 Français

Perçage de trous d’ancrage

Perçage de trous dans béton

Perçage de trous dans une tuile Par action de rotation uniquement

Perçage de l’acier ou du bois (avec accessoires en option)

Serreage de vis mécaniques et de vis à bois (avec accessoires en option) Fonction percussion seulement

Burinage léger du béton, creusage de rainures et cassure d’angles.

S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifiée sur la plaque signalétique du produit.

2. Interrupteur d’alimentation

S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

5. Vérification des conditions d’environnement

Vérifier que l’état de l’aire de travail est conforme aux précautions.

6. Montage du foret de perçage (Fig. 2)

ATTENTION : Pour éviter tout accident, bien couper l'interrupteur et débrancher la fiche de la prise. REMARQUE: Lorsqu'on utilise des outils comme des pointes à broyer, des forets, etc., bien utiliser des pièces d'origine conçues par notre société. (1) Nettoyer la section de la queue du foret. (2) Insérer le foret en le tournant dans le porte-outil jusqu'à ce qu'il se verrouille. (Fig. 2) (3) Vérifier que le foret est bien verrouillé en tirant dessus. (4) Pour retirer le foret de perçage, tirer complètement l’attache coulissante dans le sens de la flèche et sortir le foret. (Fig. 3)

7. Lors de l’installation de la capuchon à poussière

ou du collecteur de de poussière (B) (accessoirs en option) (Fig. 4, Fig. 5) Lors de l’utilisation du marteau rotatif en position verticale alors que l’adaptateur de récupération de poussière est enlevé, fixar la capuchon à poussière ou le collecteur à poussière (B) pour récupérer la poussière et autres particules pour une utilisation plus facile.

Pose de la capuchone à poussière Utiliser la capuchone à poussière en la fixant au foret comme montré dans la Fig. 4. Lors de l’utilisation d’un foret avec un diamètre plus grand, agrandir le trou central de la capuchon à poussière avec ce marteau perforateur. Foret de perçage Elément de la tige SDS plus Attache coulissante Capuchon avant Fig. 2 Fig. 3 Attache coulissante 02Fre_DH22PH_US 1/22/09, 21:322223 Français

Pose du collecteur à poussière (B) Lors de l’utilisation du collecteur à poussière (B), l’insérer par le bout du foret en l’alignant avec la rainure sur la poignée. (Fig. 5) PRECAUTION:

La capuchon à poussière et le collecteur à poussière (B) ne sont destinés à être utilisés que lors du perçage de béton. Ne pas les utiliser lors du perçage de pièces en bois ou métalliques.

Insérer le collecteur à poussière (B) à fond dans le mandrin de l’appareil principal particules pour ne utilisation pluse facile.

Lors de la mise sous tension du marteau rotatif alors le collecteur à poussière (B) est détaché de la surface en béton, le collecteur à poussière (B) va tourner en même temps que le foret. Ne bien activer l’interrupteur de mise sous tension qu’après avoir appuyé le collecteur à poussière (B) sur la surface en béton. Si le collecteur à poussière (B) est utilisé avec un foret de plus de 7-15/32" (190 mm) de longueur totale, il ne peut pas toucher la surface en béton et tournera. De ce fait, utiliser un foret de 6-17/32" (166 mm), 6-19/64" (160 mm) ou 4-21/64" (110 mm) de longueur totale.

Vider les particules dans le collecteur à poussière (B) chaque deux ou trois trous percés.

Remettre en place le foret après avoir enlevé le collecteur à poussière (B). Fig. 4 Collecteur à poussière (B) Godet à poussière Fig. 5

8. Sélection de la mèche pour visseuse

Les têtes de vis ou les mèches seront endommagées si une mèche appropriée au diamètre de la vis n’est pas employée pour enfoncer la vis.

9. Vérifiez la direction de rotation de la mèche (Fig. 6)

Le foret tourne dans le sens des aiguilles d'une montre (vu de l'arrière) en appuyant sur le côté R du bouton-poussoir. Appuyer sur le côté L du bouton-poussoir pour faire tourner le foret dans le sens inverse des aiguilles d'une montre. UTILISATION PRECAUTION:

Pour éviter tout accident, s’assurer que l’interrupteur est sur la position d’arrêt et que la fiche du cordon d’alimentation est débranchée avant de poser ou de déposer un forêt ou un accessoire similaire. L’interrupteur d’alimentation doit toujours se trouver sur la position d’arrêt pendant une pause et après un travail.

1. Fonctionnement de l’interrupteur

La vitesse de rotation du foret de perçage peut être réglée suivant la force avec laquelle on appuie sur l’interrupteur à détente. La vitesse est faible si on exerce une légère pression et augmente si la pression est plus forte. On peut obtenir un fonctionnement continu en pressant la détente et en relâchant le cliquet d’arrêt. Pour mettre l’interrupteur sur ARRET, presser de nouveau la détente et la ramener à sa position d’origine. Toutefois, l’interrupteur à détente ne peut être tiré qu’à moitié pendant la marche inversée et tourne à la moitié de la vitesse qu’en marche avant.

Si l’on tire sur la gâchette et qu’on appuie sur la butée, l’outil continue à tourner tout seul, ce qui est pratique pour un travail continu. Pour arrêter l’outil, déconnecter la butée en tirant à nouveau sur la gâchette. Le cliquet d’arrêt est inutilisable pendant la marche inversée.

2. Rotation + percussion

Ce marteau perforateur peut être mis sur le mode rotation et percussion en tournant le sélecteur vers le repère . (Fig. 7) Fig. 6 Bouton- poussoir

02Fre_DH22PH_US 1/22/09, 21:322324 Français (1) Monter le foret de perçage. (2) Tirer l’interrupteur de déclenchement après avoir appliqué la pointe du foret sur la position de perçage désirée. (Fig. 8) (3) Il n’est pas du tout nécessaire d’appliquer une forte pression sur le marteau rotatif. Il suffit d’appliquer une légère pression de manière à ce que la poussière et les éclats soient déchargés progressivement. PRECAUTION:

Quand le foret de perçage touche une poutre en fer, la mèche s’arrête immédiatement et la perceuse réagit en tournant. Par conséquent, tenir fermement la poignée principale et la poignée latérale, comme indiqué à la Fig. 8.

3. Rotation seulement

Ce marteau perforateur peut être mis sur le mode de rotation uniquement en tournant le sélecteur vers le repère (Fig. 9). Fig. 7 Sélecteur Fig. 8 Fig. 9 Sélecteur Pour percer du bois ou du métal en utilisant le mandrin porte-foret et le raccord de mandrin (accessoire en option), procéder de la manière suivante. Mise en place de mandrin porte-foret et du raccord de mandrin (Fig. 10): (1) Fixer le mandrin porte-foret sur le raccord. (2) L’élément de la tige SDS est identique au foret de perçage. Se reporter à “Montage du foret de perçage” pour le fixer. PRECAUTION:

Si l’on applique une force excessive, cela donnera un travail bâclé et abîmera la pointe du foret de perçage, réduisant ainsi la durée de service de le marteau rotatif.

La pointe du foret de percçage risque de se casser quand on retire le marteau rotatif du trou qui vient d’être percé. Par conséquent, pour retirer la perceuse il est important de faire très attention et de relâcher la pression.

Ne pas essayer de percer des trous d’ancrage ou des trous dans le béton quand la machine est réglée sur rotation seulement.

Ne pas essayer d’utiliser le marteau rotatif pour les fonctions de rotation et de frappe quand le mandrin porte-foret et le raccord de mandrin sont montés sur la machine. Cela risquerait d’abréger considérablement la durée de service de chaque élément de la perceuse.

4. Lors du vissage des vis machine (Fig. 11)

Tout d’abord, insérer la pièce dans la prise à l’extrémité de l’adaptateur (D) de mandrin. Ensuite, monter l’adaptateur (D) de mandrin sur l’appareil principal en utilisant les procédures décrites en 5 (1), (2), (3). Mettre la pointe de la pièce dans les fentes de la tête de vis, maintenir l’appareil principal et visser. Capuchon avant Attache coulissante Fig. 10 Raccord de mandrin Mandrin porte-foret Elément de la tige SDS plus 02Fre_DH22PH_US 1/22/09, 21:322425 Français PRECAUTION:

Faites attention de ne pas prolonger la durée d’enfoncement plus qu’il n’est nécessaire, sinon les vis pourraient être endommagées suite à la force excessive utilisée.

Appliquez le marteau rotatif perpendiculairement par rapport à la tête de la vis lors de l’enfoncement de la vis; sinon la tête de la vis ou la mèche seront endommagées, ou la force d’entraînement ne sera pas entièrement transférée à la vis.

Ne pas essayer d’utiliser le marteau rotatif en fonction de rotation et percussion lorsque l’adaptateur de mandrin et la pièce sont attachés.

5. Enfoncement de vis à bois (Fig. 11)

(1) Sélection d’une mèche appropriée Utilisez des vis à tête cruciforme, autant que possible étant donné que la mèche glisse souvent de la tête des vis ordinaires. (2) Enfoncement de vis à bois

Avant d’enfoncer des vis à bois, préparez d’abord des trous appropriés aux vis utilisées dans le bois. Appliquez la mèche aux fentes de la tête de la vis et enfoncez la vis dans le bois en douceur.

Après avoir fait tourner le marteau rotatif à petite vitesse pendant un moment jusqu’à ce que la vis à bois soit partiellement enfoncée, pressez le trigger plus fortement afin d’obtenir la force d’entraînement maximale. PRECAUTION:

Ne manquez pas de prendre en considération la dureté du bois quand vous préparez un trou approprié à recevoir la vis à bois. Si le trou est trop petit ou pas assez profond, ce qui demande beaucoup de force pour y enfoncer la vis, il se peut que le filet de la vis de bois en soit endommagé.

6. Percussion uniquement

Ce marteau perforateur peut être réglé en mode percussion uniquement en tournant le sélecteur sur la marque (Fig. 12). Mèche Prise Raccord (D) de mandrin Capuchon avant Attache coulissante Fig. 11 (1) Montez la pointe de broyage ou le burin. (2) Positionnez le sélecteur entre la marque et la marque (Fig. 13). La rotation est interrompue. Tournez la prise et ajustez le burin sur la position souhaitée. (Fig. 14) (3) Tourner le sélecteur sur le repère . (Fig. 12) La pointe de broyage ou le burin froid est verrouillé.

7. Utilisation de la quenouille (Fig. 15)

(1) Desserrer le boulon bouton sur la poignée latérale et insérer la butée dans la fente en sur la poigné latérale. (2) Régler la position de l’arrêtoir en fonction de la profondeur du trou et bien serrer le boulon bouton. Sélecteur Sélecteur Fig. 12 Fig. 13 Fig. 14 Atache coulissante 02Fre_DH22PH_US 1/22/09, 21:322526 Français

8. Comment utiliser la mèche (queue conique) et le

raccord de queue conique (1) Monter le raccord de queue conique sur le marteau rotatif à percussion. (Fig. 16) (2) Fixer la mèche (queue conique) sur le raccord de queue conique. (Fig. 16) (3) Mettre l’interrupteur sur la position de marche (ON) et percer un trou de la profondeur voulue. Orifice de montage Jauge de profondeur Bouton sur la poignée latérale Fig. 15 Fig. 16 Foret deperçage Raccord de queue conique Capuchon avant Attache coulissante Clavette Support Raccord de queue conique Fig. 17 (4) Pour retirer la mèche (queue conique), introduire la clavette dans la fente du raccord de queue conique et frapper la tête de la clavette avec un marteau alors que le perceuse est placée sur le support. (Fig. 17)

S’assurer de mettre l’interrupteur d’alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l’entretien et l’inspection de la meuleuse.

1. Contrôle du foret de perçage

Etant donné que l’utilisation d’une mèche usée entraînera un mauvais fonctionnement du moteur et une diminution de l’efficacité, remplacez la mèche usée par une neuve ou aiguisez-la immédiatement et dès que vous notez une certaine usure.

2. Inspection des vis

Inspecter régulièrement toutes les vis pour s'assurer qu'elles sont bien serrées. Si l’une des vis était desserrée, la resserrer immédiatement.

Utiliser la marteau rotatif avec des vis desserrées est extrêmement dangereux.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

4. Inspection des balais au charbon

Pour une sécurité continue et une protection contre les chocs électriques, l’inspection des balais au char- bon et leur remplacement sur cet outil doivent être réalisés UNIQUEMENT par un centre de service après-vente Hitachi agrée. 02Fre_DH22PH_US 1/22/09, 21:322627 Français

5. Comment remplacer la graisse

Utiliser une graisse à faible viscosité sur cette marteau rotatif afin de pouvoir l’utiliser longtemps sans avoir à remplacer la graisse. Si la graisse fuit d’une vis desserrée, contacter l’agent chargé de l’entretien le plus proche afin qu’il change la graisse. Si l’on utilise le marteau rotatif alors qu’il n’est pas suffisamment graissée, cela risque de provoquer un grippage et de réduire sa durée de service. PRECAUTION: Pour ce marteau rotatif utiliser la graisse spécifiée; si l’on utilise une autre graisse, cela risque de provoquer un fonctionnement défectueux. Pour le remplacement de la graisse, toujours s’adresser aux agents d’entretien agréés.

6. Entretien et reparation

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par un centre de service après-vente Hitachi agrée.

7. Liste des pièces de rechange

PRECAUTION: Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS: Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable. ACCESSOIRES

TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. Ne jamais utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilisé avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de HITACHI. ACCESSOIRES STANDARD (1) Boîtier en plastique (No. de code 327883) ............................................................................................................ 1 (2) Poignée latérale (No. de code 324548) .................................................................................................................. 1 (3) Jauge de profondeur (No. de code 310331) ......................................................................................................... 1 02Fre_DH22PH_US 1/22/09, 21:322728 Français ACCESSOIRES EN OPTION (vendus séparément) Adaptateur pour tige fine (Tige SDS plus) Foret de perçage (Tige fine)

Percer des trous dans du béton ou un carreau

Foret de perçage (queue conique) Raccord de queue conique Clavette

Mise en place de la fixation Raccord de mise en place de la fixation

Raccord de mandrin Mandrin porte-foret (13 VLRB-D) Vis spéciale

Collecteur à poussière (B) Capuchon anti poussière Rotation seulement Percussion seulement Rotation + percussion

Percer des trous dans du béton ou un carreau

Perçage de trous d’ancrage

Creusage de rainures et cassure d’angles

Percer de l’acier ou du bois

Foret du mandrin Foret de percage pour l’acier Foret de percage pour le bois Burin de creusage de rainures Buron froid Coupeur Pointe à broyer (Type carré) Pointe à broyer (Type rond) Foret de perçage L’outil Adaptateurs Utiliser pour les travaux redressés

Percer des trous dans du béton ou un carreau Foret de perçage (Tige fine) Dia. extérieur Longueur totale Longueur effective

(200 mm) 303615 Foret de perçage (Tige fine) Adaptateur pour tige fine dia. extérieur Longueur effective Longueur totale No. de code No. de code 1/8" 1-25/32" 3-35/64"

Perçage de trous d’ancrage Foret de perçage (queue conique) Raccord de queue Dia. externe No. de code 7/16"

(21.5 mm) No. de code Capuchon antipoussière 971787 Collecteur à poussière (B) 306885 Tupe de cône No. de code Foret de perçage utilisé 7/16" (11 mm) 1/2" (12.3 mm)

Foret de perçage utilisé (queue conique) Le raccord de queue conique pour cône en forme de A ou B est fourni en tant qu’accessoire en option, mais le foret de perçage qui lui correspond n’est pas fourni. Cône Morse (No. 2) Foret de perçage utilisé (queue conique) 02Fre_DH22PH_US 1/22/09, 21:322930 Français

Mise en place de la fixation Raccord de mise en place de la fixation (pour Marteau rotatif) <Type à cale extérieure avec vis femelle> Dimension W 1/4" W 5/16" W 3/8" de l’ancrage (6.3 mm) (8 mm) (9.5 mm) Longueur totale 10-1/4" 10-1/4" 6-1/4" 10-1/4" (260 mm) (260 mm) (160 mm) (260 mm) No. de code 302976 302975 303621 302974 <Type à cale intérieure avec vis sans tête> Dimension W 1/4" W 5/16" W 3/8" de l’ancrage (6.3 mm) (8 mm) (9.5 mm) Longueur totale 10-1/4" 10-1/4" 6-1/4" 10-1/4" (260 mm) (260 mm) (160 mm) (260 mm) No. de code

Raccord de mise en place dela fixation (pour Marteau) <Type à cale intérieure avec vis sans tête> Dimension de l’ancrage No. de code W1/4"

(15.9 mm) <Type à cale extérieure avec vis femelle> Dimension de l’ancrage No. de code W1/4"

Forage de trous dans le béton Marteau de perceuse à percussion Capacité No. de code 2.5-13mm 303332

Enfoncement de vis Perçage de l’acier ou du bois

Travail de démolissage Pointe de broyage Vis spéciale 981122 Mandrin porte-foret 321814 Porte-mandrin 303623 Type Longueur totale No. de code Rond 10" (250 mm)

Fraise et ciseau pour la tige SDS, plus foret de perçage et mode percussion uniquement Buron froid Creusage de rainures

Coupeur et cassure d’angles

Pour mode percussion uniquement No. de code REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI. 02Fre_DH22PH_US 1/22/09, 21:323031 Español
