Caractéristiques techniques	Climatiseur mobile Amcor AF 8000E, capacité de refroidissement de 8000 BTU, adapté pour des pièces jusqu'à 30 m².
Modes de fonctionnement	Fonction refroidissement, déshumidification, ventilation.
Consommation énergétique	Classe énergétique A, consommation électrique de 900 W.
Niveau sonore	55 dB(A) en fonctionnement.
Dimensions	Dimensions : 70 x 36 x 32 cm, poids : 30 kg.
Utilisation	Installation facile avec un kit de fenêtre inclus, télécommande pour un contrôle à distance.
Maintenance	Filtres à air lavables, nettoyage régulier recommandé pour un fonctionnement optimal.
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de réservoir plein.
Informations générales	Idéal pour un usage domestique ou de bureau, garantie de 2 ans.

FOIRE AUX QUESTIONS - AF 8000E Amcor

Pourquoi mon Amcor AF 8000E ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'a pas sauté.

L'air conditionné ne refroidit pas suffisamment, que faire ?

Vérifiez que les filtres à air ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que les fenêtres et les portes sont bien fermées.

Mon appareil fait un bruit étrange, que signifie cela ?

Des bruits inhabituels peuvent indiquer un problème avec le compresseur ou les ventilateurs. Il est recommandé de contacter un technicien pour un diagnostic.

Comment régler la température sur l'Amcor AF 8000E ?

Utilisez le panneau de contrôle numérique pour sélectionner la température souhaitée. Appuyez sur les boutons '+' ou '-' pour ajuster la température.

Comment nettoyer les filtres de mon appareil ?

Retirez les filtres de l'appareil, nettoyez-les à l'eau tiède et laissez-les sécher complètement avant de les réinstaller.

L'appareil émet une odeur désagréable, que dois-je faire ?

Cela peut être dû à des filtres sales ou à de la moisissure dans l'appareil. Nettoyez les filtres et vérifiez l'intérieur de l'unité pour toute accumulation d'humidité.

Quel est le niveau sonore normal de l'Amcor AF 8000E ?

Le niveau sonore normal est d'environ 55 dB. Si l'appareil est plus bruyant que cela, il peut y avoir un problème.

Puis-je utiliser l'Amcor AF 8000E dans une pièce plus grande que sa capacité recommandée ?

Il est recommandé d'utiliser l'appareil dans des pièces dont la surface ne dépasse pas 30 m² pour un refroidissement optimal.

Comment transporter l'Amcor AF 8000E en toute sécurité ?

Assurez-vous de vider l'eau résiduelle, débranchez-le, et transportez-le en position verticale pour éviter d'endommager le compresseur.

Que faire si le télécommande ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstruction entre la télécommande et l'appareil.

MODE D'EMPLOI AF 8000E Amcor

1. Poignée
2. Panneau de commande
   3.Sortie d'air
3. Entrée d'air avec filtré
4. Tuyau d'échapement avec adaptateur
5. Support du cordon d'alimentation
   7.Sortied'air d'échéappement
   8.Obturateur d'ecoulement de I'eau (bouchon interieur)
6. Roublettes
7. Cache - bouchon d'obturation
   11.Adaptatateur
8. Tuyaud'ecoulement
9. Tuyau de vidange couple
10. Telecommande
11. Mousse (extension)
12. Mousse avec trou pour le tuyau
13. Filtre

MERCI

Merci d'avoir besoinie ce climatiseur innovant de chez Amcor. Nous vous conseillons de garder ce manuel en lieu sur pour vous y reférer dans le futuror. Ceci est une description des nombreux bénéfices et caractéristiques avances que ce produit unique a à offrir. Avant d'utiliser votre climatiseur, veuillez dire attentivement ces instructions afin d'optimiser les performances de ce produit.

Depuis plus de 50 ans, Amcor se spécialise dans le contrôle complet de l'environnement interieur, dans la fabrication et la promotion des produits suivants : déshumidificateurs, climatiseurs portables, rafraîchisseurs d'air, purificateurs d'air, ioniseurs et diffuseurs de perfums d'aromathérapie. Ces produits de classe mondiale se servent des derniers développements technologiques.

INSTRUCTIONS DE SECURITÉ

IMPORTANT!

• L'appareil est concu pour un usage en interieur.
• Branchement: ce groupe doit être branché sur une prise de 220-240 V / 50 Hz reliée à la terre.
• L'installation doit être en conformité avec la législation du pays dans lequel l'appareil est utilisé.

Si vous avez des doutes sur l'installation électrique, faites la contrôle et eventuellement modifier par un electricien qualifié.

• Le climatiseur est sécurisé. Cependant, comme avec tout apparéil électrique, utilisez le avec prudence.
• Gardez hors de portée des enfants.
• Ne nettoyez pas l'appareil en l'arrosant ou en l'immergeant dans de l'eau.
• N'insérez aucun objet dans l'ouverture du groupe.
• Débranche le du secteur avant de nettoyer l'appareil ou tout composant.
• Ne branchez jamais l'appareil à une prise en utilisant une rallonge. S'il n'y a pas de prise de courant disponible, elle devra être installée par un électricien qualifié.
• Ne mettez jamais cet apparéil en marche si un cable ou une prise sont endommages. Ne faites pas passer le cable sur des rebords tranchants.
• Un cordon d'alimentation endommagé doit être remplace par le fabricant, son agent de service ou une personne qualifiée, afin de prévenir tout danger.
• Tout service, autre que le nettoyage de routine ou le remplacement du filtré, doit être effectués par des représentants autorisés. Un manquement à cette règle peut entraîner la perte de la garantie.

N'utilisez pas le climatiseur dans les conditions suivantes :

Si les cables d'alimentation sont usés ou coupés

Lorsque de jeunes enfants sont laissés sans surveillance

Sur une surface inclinée ou irreguliere

Prés d'une flamme

Ce produit n'est pas adaptable pour des réparations à faire vous même

S'il existe un risque qu'un liquide se repande sur l'appareil

Lorsque I'appareil est exposé à des conditions d'extérieur

Prés del'eau

Si une rallonge risque d'être surcharge

Dans un lieu où le cable d'alimentation peut etre endommagé

Dans un lieu où il peut etre endommagé par des produits chimiques

Lorsqu'il existe un risque d'interfERENCE par des objets étrangers

Les produits electriques et Electroniques usages ne doivent pas etre jets avec les ordures menagères. Renseignez-vous aupres du revendeur ou vous avez achete ce produit pour obtenir la marche à suivre en matière de recyclage.

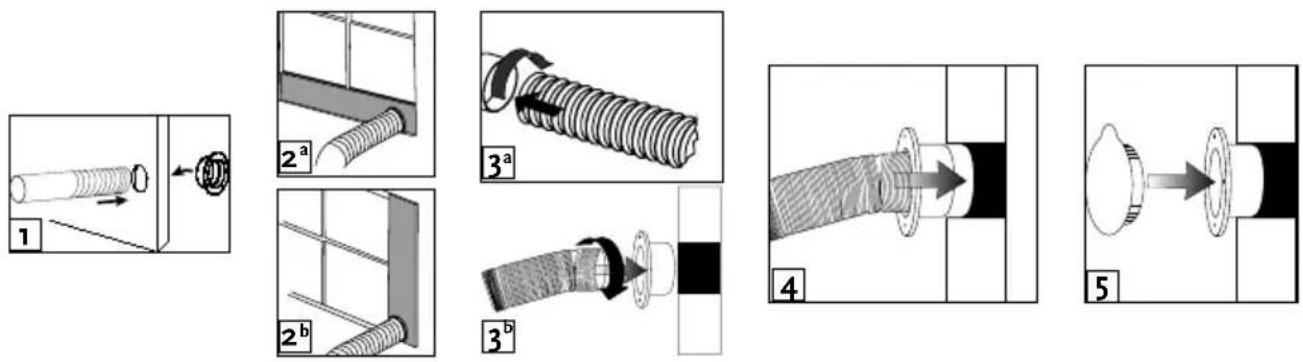

INSTALLATION

Cet apparéil peut être déplace facilement d'une piece à l'autre. Il faudra toute fois tenir compte des points suivants :

• Le climatiseur doit être posé debout sur une surface plane.
• Ne pas placer l'appareil à proximé d'une baignoire, d'une douche ou de toute autre zone mouillée ou humide.
• Pour assurer une bonne circulation d'air, l'appareil doit être installé à au moins 50 cm de tout obstacle ou rideaux.

Dans une fenêtre entrouverte

Si nécessaire, découvert la mousse à la hauteur ou largeur de la fenêtre.

• Faire passer l'adaptateur (11) à travers le trou prévu dans la mousse (16) et insérer le tuyau (12) dans l'adaptateur (11) (fig. 1).
• Positionner la mousse percée (16) - ainsi que l'extension (15) si besoin est - dans la fenêtre et la fermer le plus possible pour éviter que l'air chaud ne rentre de nouveau dans la piece.

Cela dépend si la fenêtre s'ouvre verticalément (fig. 2a) ou horizontallement (fig. 2b).

Raccorder le tuyau d'échévement sur le climatiseur (fig. 3a).

Fixation murale (installation permanente)

Ne percez pas le mur s'il existe un reseau de cables ou tuyauterie

• Percer un trou avec le même diamètre que l'adaptateur (11).
  Raccorder le tuyau d'échévement sur le climatiseur (fig. 3a).
  Raccorder le tuyau d'échévement à l'adaptateur (fig. 3b).
• Insérer l'adaptateur avec tuyau dans le trou (fig. 4) et fixer avec des chevilles et des vis.

Boucher l'orifice avec le bouchon (10) tant que le climatiseur n'est pas installé (fig. 5).

Important

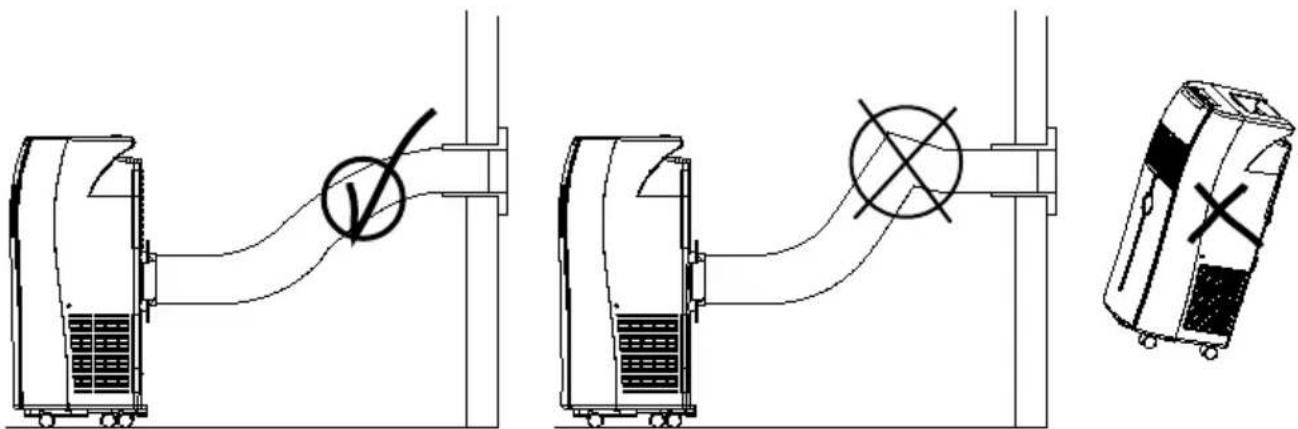

• Le tuyau flexible peut être rallongé de 300 à 1500 mm pour faciliter le montage. Cette longueur a été fixée en fonction des specifications du climatiseur. Ne pas utiliser de rallonge ni d'autre tuyau que celui fourni, car cela pourrait affecter le bon fonctionnement de l'appareil.

• L'air doit pouvoir circuler librement, toute obstruction pouvant provoquer la surchauffe du climatiseur. S'assurer que le tuyau ne s'entortille pas et ne fasse pas de coude.

FONCTIONNEMENT

1. Marche/Arrêt

Pour eteindre ou allumer l'appareil, appuyer sur le bouton Marche/Arret.

2. Reglage de la minuterie

Pour régler le nombre d'heures de fonctionnement appuyer sur le bouton (de 1 à 12 heures, une pression sur le bouton = 1 heures). Le voyant s'allume une fois le réglage effectué.

Lorsque le nombre d'heures programmées est écoulé, l'appareil s'éteindra automatiquement. Appuyer sur le bouton pour afficher le nombre d'heures restantes.

Pour indiquer dans combien d'heures vous désirez que l'appareil s'allume automatiquement, appuyez sur le bouton sans allumer l'appareil.

3. Reglage du mode

Sélectionner le mode désiré : refroidissement *, ventilation ou AUTO. Levoyant correspondant s'allumera. En mode AUTO, l'appareil sélectionnera automatiquement le mode ajustat en fonction de la température ambiente.

4. Vitesse du ventilateur

Selectionner la vitesse du ventilateur. Levoyant correspondant s'allumera : - lente ou - rapide.

5. Réglage de la température, augmenter àu diminuer

Lorsque l'appareil est allumé, l'écran dique la température ambiente et le voyant du mode, de la vitesse du ventilateur ou de la minuterie est allumé. Appuyer sur la touche au pur afficher la température programmée et la modifier si nécessaire (entre 17^ et 32^ ) en utilisant les touches et (une pression sur la touche = 1^ ). La température de la piece s'affiche au bout de quelques secondes.

Appuyer sur ces touches pour régler la minuterie.

Voyants lumineux et COMP

Losrque le réserve d'eau est plein, l'appareil s'arrête automatiquement, le voyant lumineux translignote pour signaler que le réserve doit etre vidé.

Lorsque l'appareil fonctionne en mode refroidissement, le voyant du compresseur comp est allumé. Si ce voyageant est étant, cela signifie que le refroidissement n'est plus nécessaire à ce moment-là ou bien que le compresseur procède au dégivrage des serpentins. Le ventilateur continue de fonctionner.

Telecommande

Le climatiseur réagit à tous les signaux émis par la télécommande. La télécommande fonctionne avec deux piles AAA. Diriger la télécommande vers le panneau de commande du climatiseur et appuyer sur la touche désirée. Levoyant rouge sur la télécommande clignote quand une touche est enforcée.

Remarque: La direction de l'air peut être modifiée à l'aide de la télécommande.

Orientation de l'air

Régler la direction droite-gauche de l'air sortant en tournant la molette située sur la façade de la grille d'aération.

Régler la direction haut-bas en basculant la grille d'aération sur son axe horizontal.

Important:

• Le compréseur se déclenché environ trois minutes après avoir allumé l'appareil (ceci permet de prolonger la durée de vie du compréseur). ÀpRES avoir étéint l'appareil, attendre au moins trois minutes avant de le rallumer.
• La fonction de refroidissement s'eteint lorsque la température ambiente est inférieure à la température programmée. La ventilation continua toutefois de fonctionner au niveau régle. La fonction de refroidissement se remettra en marche des que la température ambiente dépasse la température programmée.

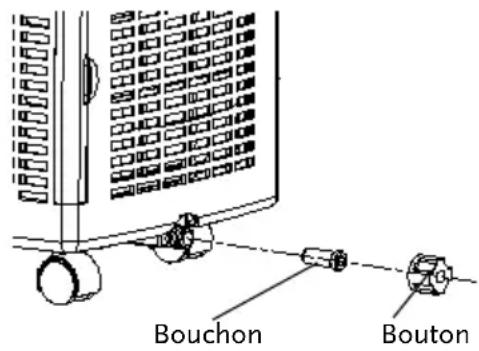

VIDER LE RÉSERVOIR D'EAU

Pendant l'opération de refroidissement de l'air, de l'eau de condensation est extraite dans l'appareil. La plupart de cette eau est utilisée pour refroidir l'appareil et le rendre plus efficace. Cette fonction n'existe pas sur les climatiseurs portatifs. Si l'appareil est utilisé dans une piece ou l'air est TRES HUMIDE, de l'eau s'accumulera dans le réservoir situé à l'intérieur de l'appareil. Quand le réservoir est plein, le compresseur s'arrête de fonctionner mais le ventilateur continue de faire circuler l'air. Le voyant clignote pour indiquer qu'il faut vider le réservoir interne. Le réservoir doit être vide pour que la fonction de refroidissement puisse se remettre en marche.

Éteindre l'appareil et débrancher la fiche de la prise de courant.

• Placer un récipient plat ou une assiette sur le sol sous l'orifice de la vidange. Attention à ne pas laisser l'eau goutter en permanence dans le récipient car il pourrait déborder.
• Retirer le bouton.
• Retirer le bouchon et l'eau s'écoule dans le réservoir. Lorsque le recipient est presque plein, remettre le bouchon pour arrêté l'eau et

vider le recipient. Repeter l'opération jusqu'à ce que toute l'eau soit vidée.

• Remetter le bouchon dans le trou de vidange; le voyant ne doit plus clignoter.
• Remetre le bouton.

NETTOYAGE

Toujours débrancher l'appareil de la prise électrique avant de procéder au nettoyage.

Boitier

Utiliser un chiffon doux et humide pour essuyer le boîtier de l'appareil. Ne pas utiliser des produits chimiques agressifs, des produits à base d'essence, des détergents, des tissus impregnés ou autres produits nettoyants. Ils poursaient endommager le boîtier.

Filtre

Le filtré à charbon actif ne doit pas être rince.

Utiliser un aspirateur ou secouer légèrement le filtré pour enlever la poussière et la saleté générées sur les filtres, puis rincer uniquement le filtré à air soigneusement à l'eau courante (pas plus chaude que 40^ ). Sécher le filtré soigneusement avant de les remettre en place.

Attention! Ne jamais utiliser le climatiseur sans les filtres.

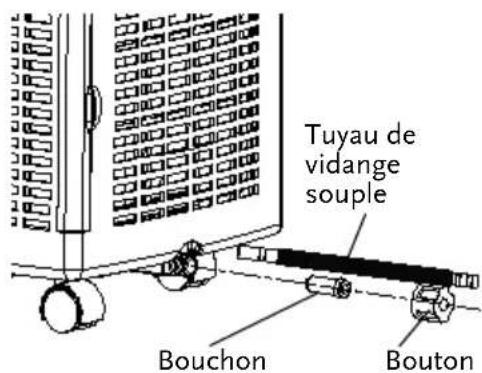

VIDANGE CONTINUE

Le système de vidange continue supprime la nécessité de vider le réservoir d'eau.

Éteindre l'appareil et débrancher la fiche de la prise de courant.

Vider le réservoir d'eau de la façon habituelle.
- Conserver le bouchon et le bouton dans un lieu sûr.
Raccorder le tuyau de vidange sur l'orifice d'écoulement.
- Amener l'autre extrémité du tuyau de vidange sur un point d'évacuation d'eau ordinaire.

S'assurer que le tuyau ne fait pas de coude et qu'il est en pente jusqu'àu point d'évacuation afin que l'eau puisse s'écouler facilement.

• Brancher l'appareil sur le secteur et il est à présent prêt à être utilisé de nouveau.

Si l'appareil est déplaced et que la vidange continue n'est plus souhaitée, il suffit de débrancher l'appareil, de retarder le tuyau de vidange et de remettre en place le bouchon et le bouton.

MISE EN PLACE DES FILTRES À CHARBON ACTIF

Il est conseilé de changer le filtrer à charbon actif tous les 3 à 6 mois.

Sortir les cadres du filtr de l'appareil en les tirant.
- Detacher le filtré de son cadre.
Sortir le filtré à charbon actif de son sac en plastique.
- Insérer le filtré dans le cadre.
Fixer le filtrer en montant l'attachesur le cadre.
- Replacer les cadres du filtré à l'intérieur de l'appareil

ENTREPOSAGE

Suivre les instructions du paragraphe "Vider le réservoir d'eau".

• Vidanger complètement l'eau de condensation.
  Nettoyer ou remplacer le filtrre.
• Un jour où il fait chaud, faire fonctionner l'appareil quelques heures en mode ventilation pour s'assurer que l'intérieur est complètement sec.
• Ranger le cordon électrique comme indiqué, protéger l'appareil de la poussière (le remmettre dans son carton d'origine) et le ranger dans un endroit à l'abri de l'humidité et hors de portée des enfants.
• Ne pas poser d'objets lourds sur l'appareil.

EN CAS DE PANNE

Ne jamais tenter de réparer ou de démonter le climatisationur soi-même. Toute réparation effectuée par une personne non qualifiée entraîne l'annulation de la garantie et peutmettre en danger l'utilisateur et endommager l'appareil.
Problème Cause Solution
Le climatisationur ne fonctionne pas.	Il n'est pas branché. Brancher l'appareil	sur une prise de courant et allumer l'appareil.
	Le voyageant de mise sous tension clignote?	Vider le réservoir d'eau.
	La minuterie est activée. Désactiver la M	INUTERIE.
Le climatisationur ne semble pas fonctionner.	L'appareil est exposé aux rayons de soleil directs.	Tirer les rideaux.
	Des fenêtres ou des portes sont ouvertes, il y a beaucoup de monde dans la piece ou une source de chaleur est présente dans la piece.	Fermer les portes et les fenêtres, installer un climatisationur supplémentaire.
	Le filtre est encrassé. Nettoyer ou replac	acer le filtre.
	L'entrée ou la sortie d'air est obstruée. Dégager l'entrée ou la sortie d'air.
	La température ambiente est inférieure à la température programmée.	Modifier la température programme. La régler sur la température minimum : 17 °C.
L'appareil est bruyant.	L'appareil est place sur une surface instable.	L'installer sur une surface plane et solide (moins de vibrations).
Le compresseur ne fonctionne pas.	Le dispositif anti-surchauffe est probablement activé.	Attendre trois minutes que la température ait refroidi puis rallumer l'appareil.
La télécommande ne fonctionne pas.	La distance est trop grande. S'assurer que la télécommande est bien dirigée vers le panneau de commande.
	Les signal de la télécommande n'est pas détecté par le panneau de commande.
	Les piles sont vides. Changer les piles.
Si vous rencontres d'autres pannes que celles décrites dans le tableau et/ou si les solutions recommendées ne solutionnent pas le problème, veuillez vous adresser à un service de réparation agrée.

DONNÉES TECHNIQUES

Modèle AF 8000E AF 10000E
Capacité de refroidissement(mesurée conformément à la norme EN 14511)	BTU/h 6000 8000
	kW 1,75 2,35
Alimentation 220-240 V / 50 Hz / 1Ph
Consommation électrique W 690	870
Courant A 3,1 4
Dehumidification L/24h 20		24
Réfrigérant		R410A
Compresseur		rotative
Vitesses du ventilateur		2
Thermostat	°C	17 - 32
Minuterie	h	1 - 12
Dimensions (l x h x p)	mm 305 x 750 x 380
Poids net	kg	20	20,6
Sujet à modifications sans avis préalable.Pour plus de précisions, consulter l'étiquette des caractéristiques nominales apposée sur le produit.
