BEDIENUNGSANLEITUNG AF 8000E Amcor

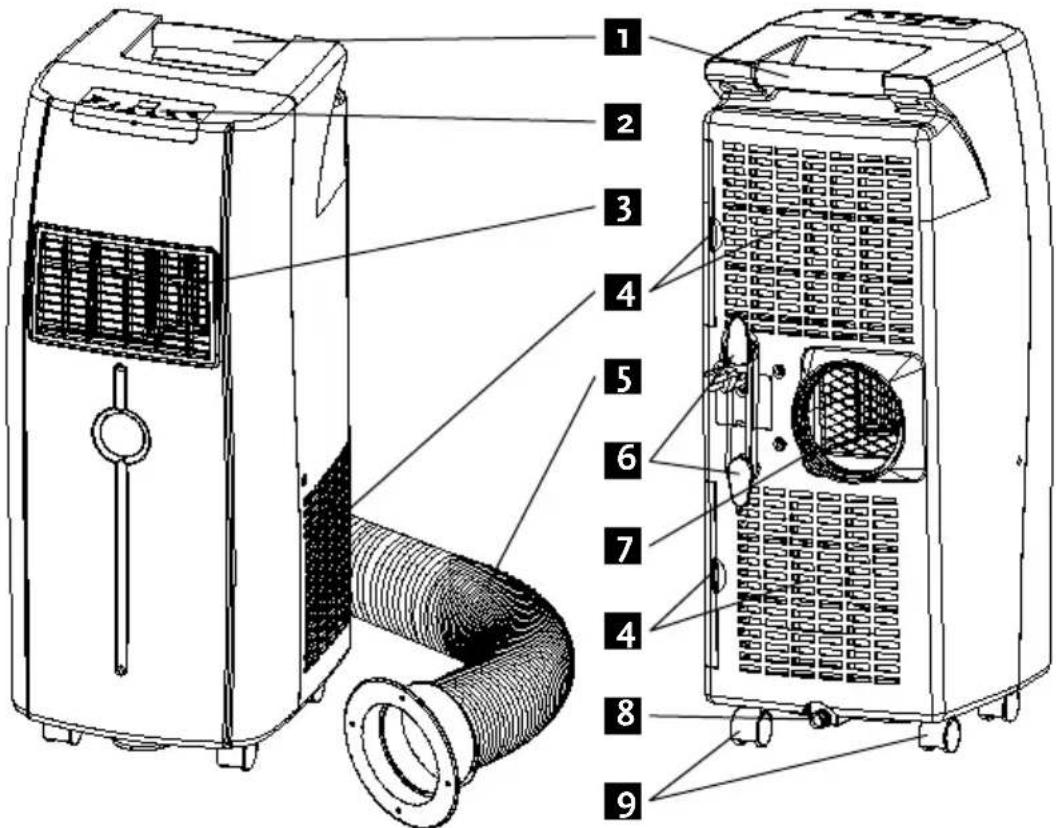

1. Griff
2. Bedienfeld
3. Luftauslass
4. Luftteinlass mit Filter
5. Abluftschlauch mit Adapter
6. Kabelaufwickler
7. Abluftauslass
8. Wasserablass (mit Innenstopfen)
9. Rollen

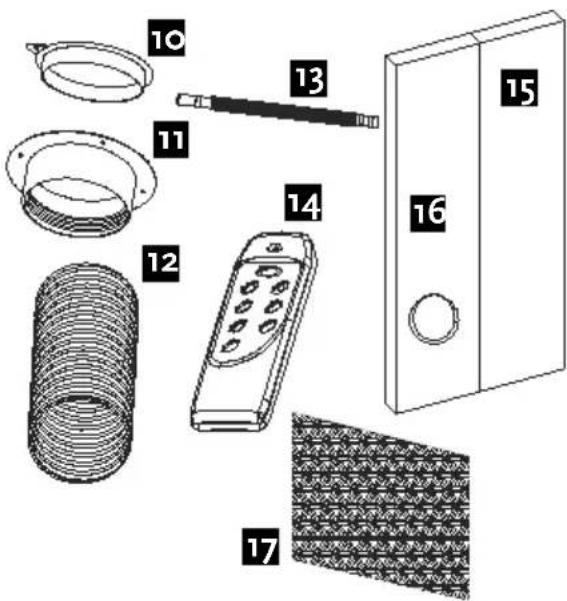

   o.DeckelfürWandloch
10. Wandlochadapter für Abluftschlauch
11. Abluftschlauch
12. Flexibler Entwässerungsschlauch
    14.Fernbedienung
13. Schaumstoffeil (Vergroßerungsteil)
14. Schaumstoffeil mit Loch für Abluftschlauch
    17.Filter

VIELEN DANK

Vielen Dank, dass Sie sich für diesen innovativen Klimagerät entschieden haben. Wir empfehlen Ihnen, die Bedienungsanleitung an einem sicheren Ort aufzubewahren, damit Sie sie auch in Zukunft zur Hand haben. Sie beschreiben die vielen Möglichkeit und die modernen Funktionen, die diesen Herausragende Produkt Ihnen bietet. Bevor Sie ihren Klimagerät in Betrieb nehmen, sollen den Sie die Bedienungsanweisung sorgfältiglesen, damit Sie in der Lage sind, das Gerät optimal einzusetzen.

Seit mehr als 50 Jahren hat Amcor sich auf vollständige Innenraum-Klimatechnik und deren Herstellung und Marketing spezialisiert: Entfeuchter, tragbare Klimaanlagen, Kühler, Luftreiniger, Ionisatoren und Duftzerstüber für Aromatherapien. Diese Weltklasseprodukte sind unter Berücksichtigung der neuesten technischen Entwicklungen angefertigt.

SICHERHEITSANWEISUNGEN

WICHTIG!

• Das Gerät ist für den Einsatz in Innenräumen konstruiert.
• Spannung: Dieses Gerät muss an einen geerdeten Stromanschluss mit 220 - 240V / 50Hz angeschlossen werden.
• Bei der Inbetriebnahme sind die Richtlinien des Staates zu beachten, in dem das Geräteingesetzt wird.

Wenn Sie sich nicht sicher sind, ob der Stromanschluss geeignet ist,{lassen Sie diesen falls nötig von einem qualifizierten Elektriker prüfen und einrichten.

Das Klimagerät ist ein sicheres Gerät. Wie bei allen elektrischen Geräten, sollen den Sie aber bei seiner Benutzung vorsichtig sein.

• Halten Sie Kinder von dem Gerät fern.
• Reinigen Sie das Gerät nicht durch Befeuchten mit Wasser oder Eintauchen in Wasser.
• Unterbrechen Sie den Stromanschluss, bevor Sie das Gerät oder Teile des Gerätes reinigen.
• Schließen Sie das Gerät nicht mit einem Verlängerungskabel an. Ist keine Steckdose in der Höhe,让他们 von einem zugelassenen Elektriker eine neue Steckdose installieren.
• Betreiben Sie das Gerät nie, wenn das Kabel oder der Stecker beschädigt sind. Führten Sie das Kabel nicht über scharfe Kanten.
• Ein beschädigtes Speisungskabel sollte vom Hersteller, dessen Wartungsvertreter oder einer qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.
• Alle Wartungsarbeiten, abgesehen von der regelmäßigen Reinigung und Filteraustausch, sollenn von einem autorisierten Wartungsvertreter vorgenommen werden. Andernfalls konnen Sie ihren Garantieanspruch verlieren.

Verwenden Sie das Klimagerät nicht:

wenn das Stromkabel ausgefranst oder eingeschnitten ist.

These Produkt ist nicht für Eigenreparatur entworfen.

wenn eine Steckdosenleiste überlastet werdenkonnte

wennkleine Kinder eventuell unbeaufsichtigt bleiben

wenn die Gefahr besteht, dass Flüssigkeit auf die Einheit gelangen kann

wenn das Stromkabel beschädigt werden konnte

auf einer Steigung oder uneben Oberflache

wenn die Einheit der Witterung ausgesetzt wird

wenn er durch Chemikalien beschädigt werden konnte

in der Nähe von offenem Feuer

in einer ständig
sehr feuchten
Umgebung

wenn die Gefahr von Störungen durch andere Gegenstände besteht

Nicht vergessen:

Ausgediente Elektrogeräte)dürfen nicht mit dem normalen Hausmull entsorgt werden. Bringen Sie diese Produkt zu einem Recyclinghof vor Ort, damit es fachgerecht entsorgt werden kann.

AUFSTELLUNG

Das Gerät kann leicht von einem Raum in einen anderen versetzt werden.itte achten Sie auf Folgendes:

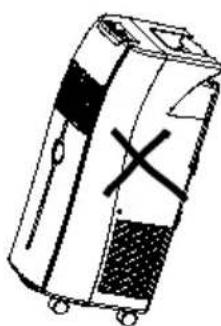

• Das Klimagerät muss aufrecht und auf einer ebenen Fläche stehen.
• Stellen Sie das Gerät nicht in der Nähe eines Baderaums, einer Dusche oder anderer nasser bzw. feuchter Bereiche auf.
• Halten Sie mindestens 50 cm Abstand von anderen Gegenständen und von Vorhängen, um eine frei Luftzirkulation zu gewährleisten.

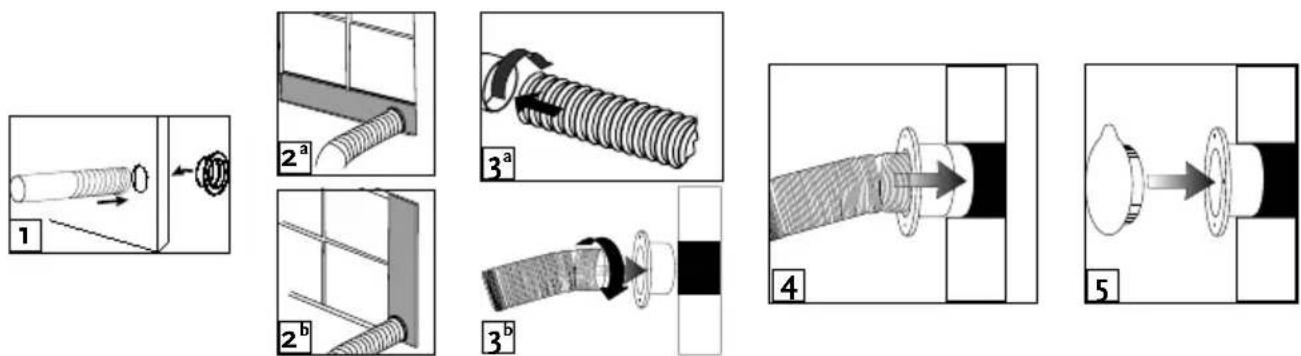

Fensteranschluss mit dem Schaumstoffteil:

• Falls erforderlich, schneiden Sie das Schaumstoffeil für die Höhe bzw. Breite des Fensters passend zu.

• Stecken Sie den Adapter (11) durch die Öffnung des Schaumstoffeils (16) und schreiben Sie den Abluftschlauch (12) an den Schlauchadapter an (11) (Abb. 1).

• Bringen Sie das Schaumstoffeil mit der Öffnung (16) - falls erforderlich mit dem Vergroßerungsteil (15) - am Fenster an und schließen Sie das Fenster soweit wie möglich, um zu vermeiden, dass die warme Abluft wieder in den Raum gelangt.
• Je nach Fensteröffnung kann das Schaumstoffeil vertikal (Abb. 2a) oder horizontal (Abb. 2b) angebracht werden.
• Verbinden Sie den Abluftschlauch mit dem Klimagerät (Abb. 3a).

Wandanschluss (permanent):

Vergewissern Sie sich, dass an der gewählten Stelle keine Leitungen oder Kabel verlegt sind.

• Bohren Sie ein Loch mit gleichem Durchmesser als der Adapter (11).
• Schließen Sie den Abluftschlauchs an das Klimagerät an (Abb. 3a).
• Schließen Sie den Abluftschlauch an den Adapter an (Abb. 3b).
• Stecken Sie den Adapter mit Abluftschlauch in diesen Loch (Abb. 4) und setzen Sie den fest mit Dübel und Schrauben.

Verwenden Sie den Deckel (10) zum Verschlieben des Wandlochs, wenn das Klimagerät nicht angeschlossen ist (Abb. 5).

Wichtige Hinweise:

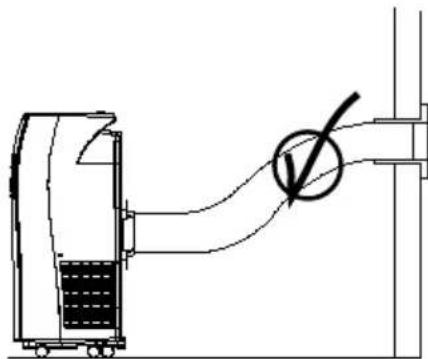

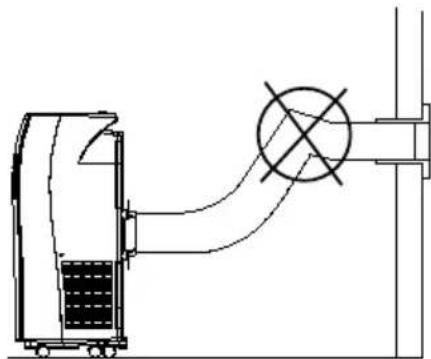

• Der flexible Abluftschlauch kann zwecks Montage von 300 bis auf 1.500 mm ausgezogen werden. Seine Länge wurde auf die Leistungsmerkmale des Klimagerats abgestimmt. Verwenden Sie dazu keine Veränderungs- und keine anderen Schlauchteile, da dies zu Fehlfunktionen des Klimagerates führen kann.
• Der Abluftschlauch muss frei sein; jeder Blockade kann zur Überhitzung des Klimagerätes führen. Achten Sie darauf, dass der Abluftschlauch nicht geknicht oder zu stark gebogen wird.

BEDIENUNG

1. ON/OFF

Mit dem ON/OFF-Schalter schalten Sie das Gerä ein und aus.

2. Einstellen der Zeitschaltuhr

Drücken Sie den Knopf und stellen Sie die Betriebsdauer ein (von 1 bis 12 Stunden; 1 Stunde pro Knopfdruck). Nach dem Einstellen leuchtet die LED auf.

Ist die eingestellte Betriebsdauer vorbei, schaltet sich das Gerät automatisch aus.

Wenn Sie den Knopf drücken, wird die verbleibende Betriebsdauer in Stunden angezeigt.

Wenn Sie den Knopf drücken, während das Gerät ausgeschaltet ist, können Sie damit einstellen, in wie weitere Stunden sich das Gerät automatisch einschaltet.

3. Einstellen der Betriebsart

Wahlen Sie die gewünschte Betriebsart: Kühlung, Ventilation oder AUTO. Die entsprechende LED leuchtet auf. In der Betriebsart AUTO hangt es von der Raumtemperatur ab, ob das Gerät kühlt oder nur die Luft umwälzt.

4. Ventilatorgeschwindigkeit\*

Stellen Sie die Ventilatorgeschwindigkeit ein, und die entsprechende LED leuchtet auf: niedrig oder hoch.

5. Höhere ▲der gingere Temperatur einstellen

Ist das Geräteingeschaltet, zeigt die Anzeige 38e aktuelle Raumtemperatur an, und je eine LED für Betriebsart, Ventilatorgeschwindigkeit und Zeitschaltuhr leuchten auf.

Drücken Sie die Knöpfe ▲der , √n die voreingestelle Temperatur zu sehen und - falls erforderlich - im Bereich von 17 °C bis 32 °C mit den Knöpfen ▲ und √ um neu einzustellen (1 °C pro Knopfdruck). Nach einigen Sekunden wird wieder die aktuelle Raumtemperatur angezeigt.

Warnleuche und Anzeige COMP

Ist der Wasserbehälter voll, schaltet sich das Gerät automatisch aus, und die Warnleuche ™blinkt, um anzuzeigen, dass der Behälter geleert werden muss. Bei laufender Kühlung leuchtet die Kompressorleuche COMP. Ist diese LED aus, ist eine weitere Kühlung aktuell nicht nötig, oder aber der Kompressor anteist gerade seine Kühlrohre. Der Ventilator kann jedoch weiterlaufen.

Fernbedienung

Das Klimagerät antworbet auf alle Signale, die von der Fernbedienung übermittelt werden. Für die Fernbedienung werden zwei AAA-Batterien benotigt. Zeigen Sie mit der Fernbedienung auf das Bedienfeld des Gerätes und drücken Sie auf den entsprechenden Knopf. Immer wenn ein Knopf gedrückt wird, leuchtet die rote LED auf der Fernbedienung auf. Hinweis: Die Luftauslassrichtung kann nicht über die Fernbedienung verstellt werden.

Luftauslass

Stellen Sie die Luftauslassrichtung mit dem Schiebeknopf auf dem Luftauslassgitter nach links oder rechts ein.

Nach oben und unter ist der Luftstrom einstellbar, indem das Auslassgitter auf seiner Horizontalachse verdreht wird.

Wichtige Hinweise:

• Der Kompressor startet etwa 3 Minuten nach dem Einsatz des Gerätes (dies verlangert die Lebensdauer des Kompressors). Wird das Gerät ausgeschaltet, warten Sieitte mindestens 3 Minuten, bis Sie es wieder einschalten.
• Die Kuhlfunktion schaltet sich aus, sobald die Raumtemperatur niedriger als die eingestellte Temperatur ist. Der Ventilator lauft jedoch weiter. Sobald die Raumtemperatur über den voreingestellten Wert steigt, schaltet sich die Kühlung wieder ein.

LEEREN DES WASSERBEHÄLTERS

Bei laufender Kuhlung entzieht das Gerät der Luft Wasser. Überwiegend wird das Wasser dazu verwendet, das Gerät zu kühlen, sodass es effektiver arbeitet. Diese Funktion finds Sie bei den meisten tragbaren Klimageräten nicht.

Wird das Gerät bei SEHR FEUCHTER Luft betrieben, sammelt sich Kondenswasser in dem internen Wasserbehälter. Ist der Wasserbehälter voll, schaltet sich der Kompressor aus, während der Ventilator weiterhin die Luft umwälzt. Die -LED blinkt, um Sie darüber zu informieren, dass der interne Wasserbehälter geleert werden muss. Um die Kühlfunktion wieder in Gang setzen zu konnen, muss der Wasserbehälter geleert werden.

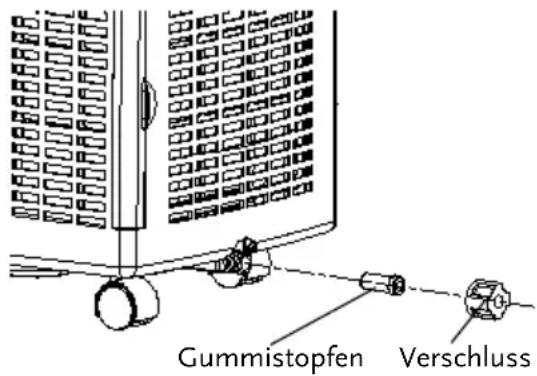

Schalten Sie das Gerät aus undziehen Sie den Netzstecker.

• Stellen Sie ein flaches Gefäß oder einen Teller unter den Wasserablass. Lassen Sie das Wasser nicht ständig in ein solches Gefäß ablaufen, da es leicht überlaufen könnte.
• Entfernen Sie den Wasserablassverschluss.
• Entfernen Sie den Gummistopfen, und das Wasser fließt in das Gefäß ab. Ist das Gefäß fast voll, setzen Sie den Stopfen wieder ein,

um den Wasserabfluss zu stoppen und das Gefäß zu leeren. Wiederholen Sie diesen Vorgang, bis das gesamte Wasser abgelaufen ist.

• Stecken Sie den Gummistopfen fest in den Wasserablass. Die LEDs darf nicht mehr blinken.
• Bringen Sie den Wasserablassverschluss wieder an.

PERMANENTER WASSERABLASS

Bei permanentem Wasserablass ist keine Leerung des Wasserbehalters mehr nötig.

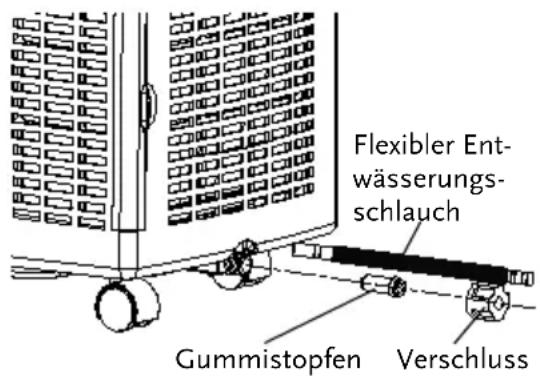

Schalten Sie das Gerät aus undziehen Sie den Netzstecker.

• Leeren Sie den Wasserbehälter wie üblich.
• Verwahren Sie den Gummistopfen und den Wasserablassverschluss an einem sicheren Ort.
• Schieben Sie den Entwasserungsschlauch auf den Anschluss.
• Legen Sie das andere Ende des Entwässerungsschlauchs in einen normalen Wasserabfluss.

Achten Sie darauf, dass der Schlauch nicht zu stark gebogen wird und mit Gefälleverlegt wird, damit das Wasser ungehindert abfließen kann.
Schlieben Sie das Gerät wieder an das Netz an undnehmen Sie es in Betrieb.

Wird das Gerät an einen anderen Ort gebracht oder ist ein permanenter Wasserablass nicht mehr gewünscht, behmen Sie das Gerät einfach vom Netz, entfernen Sie den Entwasserungsschlauch und bringen Sie den Gummistopfen und den Wasserablassverschluss wieder an.

REINIGUNG

Nehmen Sie das Gerät immer vom Netz (Netzstecker), bevor Sie mit der Reinigung beginnen.

Gehäuse

Verwenden Sie ein feuchtes weiches Tuch und wischen Sie damit das Gehäuse ab. Verwenden Sie niemals starke Chemikalien, Produkte auf Erdölbasis, Reinigungsmittel, chemisch behandelte Tücher oder andere Reinigungslösungen; diese können das Gehäuse beschädigen.

Filter

Der Aktivkohlefilterarf nicht abgespult werden.

Verwenden Sie einen Staubsauger oder klopfen Sie die Filter leicht aus, um losen Staub und Schmutz aus den Filtern zu entfernen.

Spulen Sie nur die Staubfilter danach gründlich unter fließendem Wasser (nicht warmer als 40^ ). Trocknen Sie die Filter gründlich, bevor Sie sie wieder einsetzen.

Hinweis: Betreiben Sie das Klimagerät niemals ohne Filter!

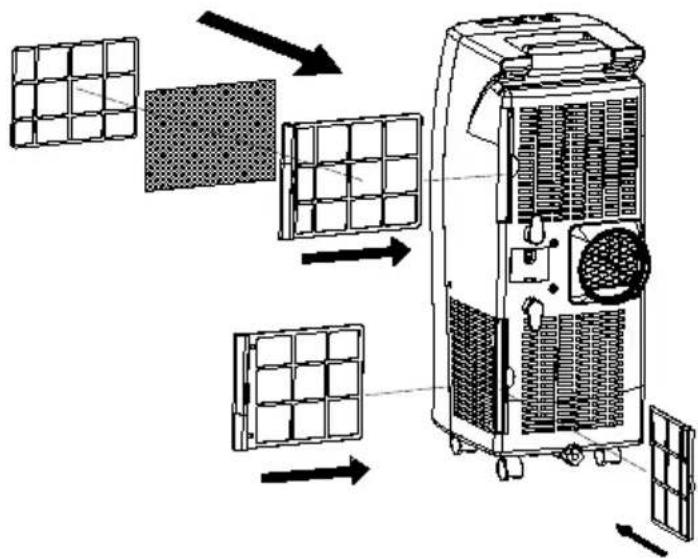

AUSTAUSCH DER AKTIVKOHLEFILTER

Wir empfehlen, die Aktivkohlefilter alle 3 bis 6 Monate auszutauschen.

• Nehmen Sie die Filterrahmen aus dem Gerät, indem Sie sie herausziehen.
• Losen Sie den Filter aus dem Filterrahmen.
• Nehmen Sie den Aktivkohlefilter aus der Kunststoffverpackung.
• Setzen Sie den Aktivkohlefilter in den Filterrahmen ein.
• Befestigen Sie den Filter mit der Haltevorrichtung auf dem Filterrahmen.
• Setzen Sie die Filterrahmen wieder in das Gerät ein.

LAGERUNG

Vgl. die Hinweise zum "Leeren des Wasserbehalters".

• Lassen Sie das Kondenswasser vollständig ablaufen.
• Reinigen Sie den Filter oder ersetzen Sieihn.
• Betreiben Sie das Gerät an einem warmen Tag eine Stunden nur mit dem Ventilator, um sicher zu stellen, dass das Innere des Gerätes vollständig trocken ist.
• Verwahren Sie das Stromkabel wie abgebildet, schützen Sie das Gerät vor Staub (am besten in seiner Originalverpackung) und lagern Sie es an einem trockenen, für Kinder nicht erreichbaren Ort.
• Stellen Sie keine schweren Gegenstände auf dem Gerät ab.

PROBLEMBEHEBUNG

Versuchen Sie niemals, das Klimagerät selbst zu reparieren oder auseinander zunehmen. Unsachgemäß Reparaturen führen zum Verlust der Garantieansprüche und können zu Gefahren für den Benutzer und dessen Eigentum führen.
Problem	Cause	Solution
Das Klimagerät Funktioniert nicht.	Kein Stromanschluss.	Schließen Sie das Gerät an eine Funktionie-rende Steckdose an und schalten Sie es ein.
	Blinkt die LED am Einschaltknopf?	Leeren Sie den Wasserbehälter.
	Die Zeitschaltuhr ist aktiviert.	Deaktivieren Sie die TIMER-Funktion.
Das Klimagerätbringt nicht die gewünschte Leistung.	Das Gerät steht im vollen Sonnenlicht.	Schließen Sie die Vorhänge.
	Fenster oder Türen sind offen oder es befinden sich zu weitere Leute oder eine Wärmequelle im Raum.	Schließen Sie Türen und Fenster; verwenden Sie ein weiteres Klimagerät.
	Der Filter ist verschmutzt. Reinigen oder ersetzen Sie den Filter.
	Der Luftseinlass oder der Luftauslass sind blockiert.	Entfernen Sie das Hindernis.
	Die Raumtemperatur ist niedriger als der eingestellte Wert.	Ändern Sie die eingestellte Temperatur. Die niedrigste einstellbare Temperatur ist 17 °C.
Das Gerätarbeitet zu laut.	Das Gerät steht nicht gerade.	Stellen Sie es auf eine gerade und feste Oberfläche (weniger Vibrationen).
Der Kompressorarbeitet nicht.	Eventuell ist der Überhitzungsschutz aktiviert.	Warten Sie 3 Minuten, bis die Temperatur etwas gefallen ist, und schalten Sie das Gerät dann wieder ein.
Die Fernbedienungfungstitioniert nicht.	Die Entfernung ist zu groß.	Achten Sie daraufuf, dass Sie mit der Fernbedienung auf das Bedienfeld des Gerätes zielen.
	Die Signale der Fernbedienung werden vom Gerät nicht empfangen.
	Die Batterien sind leer.	Ersetzen Sie die Batterien.
Falls Probleme auftreten, die in dieser Tabelle nicht genannt sind oder falls die genannten Maßnahmen ein Problem nicht begeben, behmen Sieitte Kontakt zu einer autorisierten Servicezentrale auf.

TECHNISCHE DATEN

Modell AF 8000E AF 10000E
Kühlungskapazität gemessen conform EN 14511	BTU/h 6000 8000
	kW 1,75 2,35
Stromversorgung 220-240 V / 50 Hz / 1Ph
Stromverbrauch W 690 870
Strom A 3,1 4
Entfeuchtungsleistung L/24h 20 24
Kältemittel		R410A
Kompressor		Rotation
Ventilatorgeschwindigkeiten		2
Thermostat	°C	17 - 32
Zeitschaltuhr	h	1 - 12
Maße (Breite x Höhe x Tiefe)	mm 305 x 750 x 380
Nettogewicht	kg	20	20,6
Änderungen ohne vorherige Information vorbehalten. Für genaure Angaben schauen Sie auf dem Typenschild auf dem Produkt.
