MODE D'EMPLOI AFIAS11DC V2 ARGO

Pour tout problème ou toute question relatifs au climatiseur, il faudra les informations ci-dessous. Les nombres de série et de modulo figurent sur la plaque signalétique place sur le fond du coffret.

No. de modulo

No. de série

Date d'achat

Adresse du vendeur

Numero de téléphone.

SYMBOLS D'AVERTISSEMENT

Les symboles, suivants utilisés dans ce manuel avertissement d'un danger potentiel pour l'utilisateur, le personnel d'entretien ou l'appareil proprement dit:

AVERTISSEMENT

Ce symbole signale un danger ou des opérations dangereuses qui risquè n'd'entrainer des blessures physiques graves, ou mortelles.

ATTENTION

Ce symbole signale un danger ou des opérations dangereuses qui risquent d'entrainer des blessures physiques ou des dommages matériels, notamment du produit.

REMARQUE

Ce climatiseur est doté des fonctions de refroidissement, déshumidification, chauffage e ventilation. Vous trouvez ci-après des détails à leur sujet. Veuillez vous référer à ces explications lors de l'utilisation de ce climatiseur.

DECLARATION DE CONFORMITE

Ce produit est marquee CE puisque il est conforme aux Directives:

Basse Tension n° 2006/95/CE. (Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 + A13:2012

• A1:2006 + A2:2009 with EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010 + A15:2011).

-Compatibilité Electromagnétique n° 2004/108/CE, 92/31 CEE et 93/68 CEE. (Standard: EN55014-1 (2006) + A1(2009) + A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009), EN 61000-3-3 (2008)

-RoHS2 n° 2011/65/UE.

1. Telecommande.
2. Sonde de température de la télécommande: elle détecte la température de la pierce ou se trouve la commande et donc du climatiseur.
   3.Sortie d'air: distribue l'air traité et filtré dans le local.
3. Entree d'air: l'air ambient est aspiré et filtré à travers des filtres speciaux.
4. Récepteur: reçoit les signaux de la télécommande.

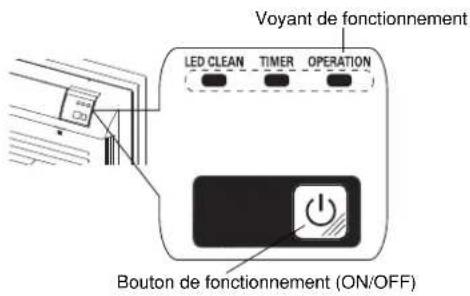

5. Selecteur de fonctionnement (sans télécommande): Appuyer ce bouton pour selectionner le fonctionnement OFF, COOL et HEAT.

AVERTISSEMENT

La position OFF ne coupe pas l'alimentation électrique. Pour etéindre complètement l'appareil, utiliser l'interrupteur principal d'alimentation.

7.Voyant de fonctionnement (OPERATION): Il s'allume
quand le climatiseur est en marche.
Il clignote une fois pour indiquer que le signal de la
telecommande a eté reçu et memorisé.
8. Voyant d'attente (STANDBY) : Il s'allume quand le climatiseur est connecté à la courant et peut recevoir le signal de la télécomande.
9. Voyant du temporisateur (TIMER): Ce voyant s'allume lorsque l'unité est contrôle par le temporisateur.

REMARQUES

• Il est possible régler le climatiseur de façon à que les voyageurs OPération, TIMER et STANDBY seront toujours éteints,pendant le fonctionnement. S'assurer que la fonction FILTRE Ti0, soit OFF. Appuyer en même temps sur les boutons IFEEL et FAN de la télécommande pendant plus de 5 secondes. Repeter la Procedure pour rétablier les conditions normales de fonctionnement.
• En cas de panne, le climatiseur active les voyants correspondants, même s'il sont regliés sur la fonction "éteint". Voir paragraphe DEPANNAGE pour détails additionnels.

SYSTEME MULTI SPLITsubsection

Lorsque les voyageurs TIMER et STANDBY clignotent en même temps et levoyant OPERATION est allumé, cela signifie que:

1. L'unité interieure n'est pas adressée.
2. On a selectionné le mode chauffage, lorsque le système était en refroidissement, ou vice versa. Sélectionner un mode compatible avec le système.

EMPLACEMENT D'INSTALLATION

• Il est recommendé de faire installer le climatiseur par un technicien qualifié en suivant les instructions d'installation fournies avec l'apparell.

AVENTISSEMENT

• Ne pas installer le climatiseur dans un local où l'on detecte des emanations gazeuses ou des gaz Inflammables, ni a un endroit extrément humide, une serre par exemple.
• Ne pas installer le climatiseur aux endroits ou se trouvent des apparciels dégaguant une chaleur excessive.
• Ne pas installer le climatiseur dans un local, où il pourrait être mouillé par des jets d'eau (par exemple dans la buanderie).

F

PRECAUTIONS ELECTRIQUES

• Avant l'installation, s'assurer que la tension du reseau d'alimentation de votre maison ou de votre bureau est la même que celle indiquée sur la plaque signalétique du climatiseur.
  Tous les branchements électriques devront être conformes aux normes et réglementations en vigueur. Consulter eventuellement le revendeur ou un technician qualifié.
• Chaque unité doit être correctement raccordée à la terre avec une prise de terre.
• Le branchement électrique doit être fait par un technicien qualifié.

INSTRUCTIONS DE SECURITE

• Avant d'utiliser le climatiseur, consultez avec soin ce manuel d'instructions. En cas de doutes ou de problèmes, adresse-vous au revendeur, ou au Service Apre-S-Vente.
• Le climatiseur a été étudié pour creer des conditions climatiquesComfortables.
  Ne l'utilisé que dans le but pour lequel il a été prévu et en suivant les indications indiquées dans ce manuel.

4

AVERTISSEMENT

• Ne jamais utiliser d'essence ou d'autres liquides inflammables pres du climatiseur. Cela serait extrémement dangereux.
• De plus, ne pas installer sous l'unité des apparueillages électriques qui ne sont pas protégés avec la protection IPX1 (protection à l'eau avec chute verticale).
• Le constructeur decline toute responsabilité pour le non respect des normes de sécurité et des mesures pour la prévention des accidents.

！

ATTENTION

• Ne jamais utilisel I interrupteur general pourmettre en route ou arreré le climatisateur. Utiliser seulement la touche ON/OFF de la télémande ou le selecteur place sur l'unité.
• Ne pas laisser les enfants jouer avec le climatiseur.
• Ne pas refroidir excessivement la pierce en presence des bébés ou des maladies.
• Ce climatiseur n'est pas prévu pour être utilisé par des personnes (comprises les enfants) dont les capacities physiques, sensorieles ou mentalles sont réduites, ou des personnes dénouées d'expérience ou de reconnaissance, sauf si elles peuvent bénéficier, par l'intérimière d'une personne responsable pour leur sureté, d'une surveillance ou d'instruction prétable concernant l'utilisation du climatiseur.

UTILISATION DE LA TELECOMMANDE

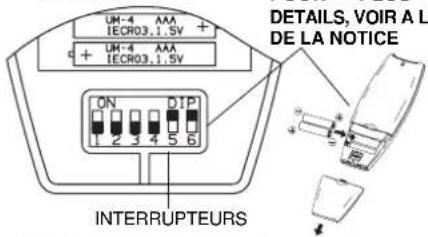

INSTALLATION DES PILES

• Enlever le couvercle des piles de la télécommande et vérifier que les 4 interrupteurs sont placez comme représentier: POUR PLUS DE

• Placer deux piles alcalines du format AAA de 1,5V-DC. S'assurer que les piles sont bien installées dans le compartment en respectant les pôles. L'affichage de l'heure sur le display clignote. Appuyer sur la touche SEL TYPE.
• Les piles ont une automonne en moyenne de plus de six mois, mais ce dépend de la fréquence d'utilisation de la télécommande. Enlever les piles, si vous prévoyez de ne pas utiliser la commande à distance pendant plus d'un mois.
• Les piles de la télécommande contiennent des agents polluants. Une fois uses, les jeter en respectant la reglementation locale concernant les déchets.

REMARQUE

SI ON INSTALLLE PLUS D'UNE UNITE INTERIEURE DANS LA MEME PIECE:

Yououpouvezutiliser uneseleftecommandepour toutes lesunités.

Au contraire, si vous voulez adresser chaque télécommande à sa unité, suivre la procédure "Adresse télécommande/unité Interieure" (voir la Notice d'installation).

SELECTEUR DE LA SONDE DE TEMPERATURE

• En conditions normales, la temperature ambiente est détectée et contrôle par la sonde de température placé dans la télécommande (icone IFEEL active sur le display). Cette fonction permette de personaliser la temperature ambiente en transmettant le signal de une position près vous. En utilisant cette fonction, la télécommande doit toujours être dirigé vers le climatiseur, sans obstacles, donc il convient qu'elle soit visible de l'unité interieure (par exemple, ne pas la mesure dans un tiroir).
• On peut désactiver le capteur de température de la télécommande en appuyant sur la touche I FEEL, dans ce cas, l'icone relative sur le display s'éteint et c'est seulement le capteur present à l'intérieur de l'unité qui devient opérationnel.

REMARQUE

La télécommande transmet des signaux à l'unité interieure chaque fois que vous appuyez sur une touche et à toutes les variations de la température détectée par le capteur IFEEL.
En cas de inconveniens (piles faibles, télécommande place dans une position non visible de l'unité interieure,...), le contrôle de la temperature ambiente est automatiquement commute sur le capteur de l'unité interieure. Dans ce cas, la temperature proche de la télécommande peut différer de la temperature relevante dans le conditionneur d'air.

FONCTIONNEMENT AVEC LA TELECOMMANDE

Diriger l'émetteur de la commande à distance vers le récepteur placé sur le climatiseur.

COMMENT METTRE EN MARCHE LE CLIMATISEUR

Appuyer sur le bouton ON/OFF pourmettre en marche le climatiseur. Le voyant de fonctionnement s'allume, en indiquant que l'unité est en marche.

TELECOMMANDE

AFFICHAGE

Les informations sur le mode de fonctionnement s'affichent lorsque la télécommande est en fonction.

Indique que le climatiseur fonctionne en mode I FEE (capteur telécommunication acte

Mode de fonctionnement

Programme

Nocturne

Aileror

d-oscillation

Programme

HIGH POWER

Vitesse de ventilation

Auta

Auto

1

Gran

图

一

Move

Deta:

nne vltesse

vitesse

F

BOUTON MODE DE FONCTIONNEMENT

Appuyer sur ce bouton pour désilir le mode de fonctionnement du climatiseur.

(refroidissement)

Le climatiseur refroidlt la piece. (deshumidification) Le climatiseur reduit I'humiditee de la piece.

(auto)

Sur cette position le microproesseur calcule automatique la différence entre le réglage du thermostat et la température de la piece, puis il commute automatique sur le mode réfréodissement ou chaffage.

(ventilation)

Le climatiseur fonctionne uniquement en ventilation.

BOUTONS DE REGLAGE DE LA TEMPERATURE

(plus froid)

Appuyer sur ce bouton pour réduire la température.

- (plus chaud)

Appuyer sur ce bouton pour augmenter la temperature.

BOUTON "FAN" (Vitesse de ventilation)

Le microprocesseur besoin

automatiquement la vitesse de ventilation.

Grande vitesse de ventilation.

Moyenne vitasse de ventilation

Moyen - Villes de Verification:

Petite vitesse de ventilation.

BOUTON NIGHT/ECO

Apuyer sur ce bouton pourCHOIR la fonction NIGHT/ECO.

BOUTON "HIGH POWER"

Appuyer sur ce bouton pour désir la fonction HIGH POWER.

Appuyer sur ce bouton pour selectionnes les fonctions:

• réglage de l'heure

• réglage du temporisateur ON/OFF
  Pour les détails voir "REGLAGE DE L'HEURE" et "REGLAGE DU CHAUTIN"

TEMPORISATEUR

CAPTEUR

Le capteur de température incorpore à la télécommande détecte la température de la piece.

EMETTEUR

Lorsque I'on appuile sur les boutons de la télécommande, le voyant [ ] clignote pour transmettre la modification des réglages au reçécepteur du climatseur.

BOUTON MODE DE FONCTIONNEMENT

Appuyer sur ce bouton pourCHOISIR le mode de fonctionnement du climatisateur.

(chauffage)

clignote ou fixe

Le climatiseur rechauffe la piece.

auto)

Sur cette position le microproesseur calculé automatiquement la différence entre le réglage de thermostat et la temperature de la pièce, puis il commuté automatiquement sur le mode réfridissement ou chauffage.

BOUTON ON/OFF (enmarche/arrêt)

Ce bouton permet demettre le climatisseur en marche et de l'arreté.

Bouton FLAP

Appuyer sur ce bouton pour désir la fonction desirable.

Fixe: 6 positions

Oscillation automatique

SELECTEUR DE LA SONDE IFEEL/IFEEL C

Appuyer sur le bouton I FEEL pour modifier l'affichage du capteur de temperature actif (de la télécommande au climaitseur et vice-versa).

BOUTON CLEAN/FILTER Ti0.- MENU

Appuyer sur ce bouton pourCHOISIR la fonction ou pour acceder au menu des fonctions.

BOUTON SELECTION DU TIMER

En apuyant sur ce bouton on active sur l'affichage la technique pour le réglage ON/OFF du temporisateur.

Pour les détails, voir "REGLAGE DUTEMPORSATEUR".

REGLAGE DE L'HEURE

1. Appuyer trois fois sur le bouton ST. L'indication de l'heure seule cligne
2. Appuyer sur le bouton H jusqu'a ce que I'heure désirée s'affiche. Appuyer sur le bouton M jusqu'a ce que les minutes désirs s'affichent. L'affiche de I'heure cette automatiquement de clignoter (à l'exception du symbol après 10 seconds.

REFROIDISSEMENT

REMARQUE

Vérifier que l'unité est connecté à l'alimentation électrique et que le voyant STANDBY est allumé.

1.Appuyer sur le bouton jusqu'à ce que le signal REFROIDISSEMENT paraisse ou l'affiche
2.Appuyer sur les boutons + / - (selection de la température) pour désir la température (la plage de réglage de la température est entre 32^ max. et 10^ min.).

LA VALEUR DE LA TEMPERATURE SELECTIONNNEE S AFFICHE.

5 SECONDS APRES LA PROGBAMMATION DE LA TEMPERATURE CHOISIE, SUR LAEECHAGE APPARAIT RE NOUVEAU LA TEMPERATURE AMBIENTE.

3.Appuyer sur le bouton FAN pour regler la vitesse de ventilation.

CHAUFFAGE

1.Appuyer sur le bouton jusqu'à ce que le signal CHAUFFAGE apparaissé à l'affiche.
3.Appuyer sur les boutons + / - (sLECTION de la temperature) pourCHOISIR LA TEMPERATURE (la plaine de reglage de la temperature estentre 32^ max.et 16^ min.).

LA VALEUR DE LA TEMPERATURE SELECTIONNNEE S AFFICHE.

5 SECONDES APPRES LA PROGRAMMATION DE LA TEMPERATURE CHOISIE SUR LAEFEIGHACHGE APPARAIET DE NOUVEAU LA TEMPERATURE AMBIENTE

3.Appuyer sur le bouton FAN pour regler la vitesse de ventilation.

REMARQUE

Après la mise en marche en chauffage, le ventilateur de l'unité interieure ne fonctionnera pas, grâce à une protection "prévention courants air froit" qui permettra le fonctionnement du ventilateur seulement lorsqu'échéangeur de chaleur de l'unité interieure sera suffisamment chaud. Pendant cette période le voyant STANDBY sera allumé.

DEGIVRAGE DE L'ECHANGESUR DE CHALEUR DE L'UNITE EXTERIEURE

Lorsque la température extérieure descend au-dessous de zéro, de la glace se forme sur l'échangeur extérieur; ici réduit la puissance en chauffage. Dans ce cas une protection est activée qui permettra le dégivrage du échangeur. Lorsque cette fonction est activée, le ventilateur de l'unité intérieur s'arrête.

Le fonctionnement en chauffage reprend après quelques minutes en fonction de la température ambiente et de la température extérieure.

FONCTIONNEMENT ET RENDEMENT D'UN SYSTEME "REVERSIBLE"

Un climatiseur en version "Reversible" rechauffe l'air ambiance en prelevant la chaleur de l'air extérieur. La capacité (rendement) du système diminue donc lorsque la températe extérieure descend au-dessous de zéro. Si le climatiseur ne reussit pas à maintainir une valeur suffisante de la temperature, on devra compléter le chauffage avec un autre apparéil.

FONCTIONNEMENT AUTOMATIQUE

1. Appuyer sur le bouton ou jusqu'à ce que le signal AUTOMATIQUE apparaissée a l'affichage (aussi le signal ou reste affiche).
2. Appuyer sur les boutons +/- (sélection de la température) pour désigné la température (la plagne de réglie de la température est entre 32^ max. et 10^ min.)

REMARQUE

Pendant le fonctionnement Automatique la température régée est entendu comme perçu, puis le système ajusté automatiquement, non seulement en fonction de la température de l'air, mais aussi en fonction de l'humidité relative.

LA VALEUR DE LA TEMPERATUREURE SELECTIONNEE S AFFICHE.

5 SECONDES APRES LA PROGBRAIMATION DE LA TEMPERATURE CHOISIE SUR L'AFFEGHAGE APPARAIAT RE NOUVEAU LA TEMPERATURE AMBIENTE

Le climatiseur change automatiquement le mode de fonctionnement de chauflage en réfroidissement (ou vice versa) pour maintir la température détectée.
3.Appuyer sur le bouton FAN pour regler la vitesse de ventilation. Exeample de schema de fonctionnement en mode (Auto) avec la temperature ambiente selectionnee a 23^

REMARQUE

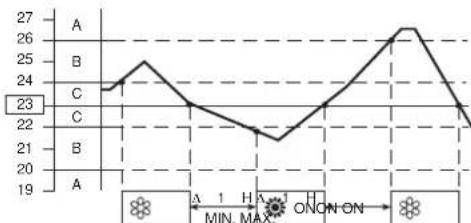

Le climatiseur change automatiquement le mode de fonctionnement (de refroidissement en chauffage, ou vice versa) quand se verifies une des conditiones suivantes:

ZONE A: change si la difference entre la temperature ambiente et la temperature selectionnee sur la telecommande est au moins 3^
ZONE B: change si la difference entre la températe ambiante et la tempéature selectionné sur la telecommande est au moins 1^ , une heures après l'arret du compresseur.
-ZONE C:ne change jamais si la difference entre la température ambiente et la temperature selectionné sur la telecommande n'est pas plus de 1^

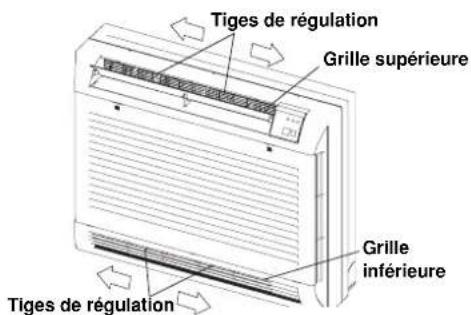

Pendant le fonctionnement Automatique, la distribution du flux d'air entre la grille supérieure et inférieure, est reglé comme suit:

• Enchauffage, prévaut le débit d'air de la grille inférieure.
• En refroidissement, prévaut le débit d'air de la grille supérieure.

FONCTIONNEMENT AUTOMATIQUE EN CONFIGURATION MULTISPLIT

Lorsque le système de climatisation est en configuration multisplit et il y a plus d'une unité interieure connectee, le mode de fonctionnement automatique suit les procedures suivantes:

-la première unité qui allume le système decide également le mode de fonctionnement (refroidissement ou chauffage) pour toutes les autres qui vont etre mis en marche après la première;
lorsque lesysteme a etemis en marche en refroidissement et une unité est activée en chauffage, une erreur sera signalée pour cette unité (mode de fonctionnement faux). Si la même unité a demarré en mode "automatique" et la température desirée est inférieure a cele détectee dans l'ambient, l'unité fonctionnera en refroidissement comme le restedu systeme: mais si la température desiree est supérieure a cele détectee, l'unité fonctionnera en ventilation;
- lorsque le système a eté mis en marche en chauffage et une unité est activée en refroidissement, une erreur sera signalée pour cette unité (mode de fonctionnement faux). Si la même unité a démarre en mode "automatique" et la température désirée est supérieur à celle détectée dans l'ambient, l'unité fonctionnera en chauffage comme le reste du système; mais si la température désirée est inférieure à celle détectée, l'unité fonctionnera en ventilation.

DESHUMIDIFICATION

1.Appuyer sur le bouton jusqu'à l'affichage du signal DESHUMIDIFICATION
2.Appuyer sur les boutons + / - (sLECTION de la temperture) pour désir la tempéure (la plage de réglage de la tempéure est entre 32^ max. et 10^ min.)

REMARQUE

Le fonctionnement en deshumidification est regle par la differenc entre la temperature selectionnee et la temperature de l'air, et aussi par la valeur de I'humidite relative, detectee par la sonde.

LA VALEUR DE LA TEMPERATURE SELECTIONNNEE S AFFICHE.

5 SECONDS APRES LA PROGAMMATION DE LA TEMPERATURE CHOISIE, SUR L'AFFICE GACHE APPARAT RE NOUVEAU LA TEMPERATURE AMBIENTE.

REMARQUE

Utilisez la fonction déshumidification quand vous pouze réduire l'humidité de l'air ambient.
Avec la fonction déshumidification sélectionnée, la vitesse du ventilateur est reglee automatiquement (symbol sur la telecommande) pour éviter le trop refroidissement.
La fonction deshumidification ne peut pas etre activee quand la tempereature exterieure est 10^ au-dessous.

VENTILATION

Si I'on désire que I'air circule dans la piece sans modifier

la température, appuyer sur le bouton jusqu'à

I'affichage seu du signal VENTILATION

Mettre le selecteur FAN SPEED (vitesse du ventilateur) en position 念 .Le microprocesseur du climatiseur regle automatiquement la vitesse du ventilateur. Quand le climatiseur commence a fonctionner, en chiffage ou refroidissement, la vitesse du ventilateur varie en fonction de la charge thermique de la piece.

REMARQUE

La vitesse automatique ne pas active en mode VENTILATION.

MANUEL

Pour régler la vitesse du ventilateur manuellement, il suffit demettre le sélecteur FAN (vitesse du ventilateur) sur la position désirée.

Grande vitesse Moyenne vitesse Petit vitesse

FILTRETiO2

En appuyant sur le bouton (signal allumé sur l'affchage) est activé le système de filtration avec bioxyde de titan qui est efficace pour prévenir les mouvais odeurs et éliminer bacteriés et micro-organismes.

REMARQUE

Le filtre est activé seulement si le ventilateur interieur fonctionne.

PROGRAMME NOCTURNE/ECONOMIE DE L'ENERGIE

• Ce programme permet d'économiser l'énergie électrique.
• Appuyer sur le bouton ou pour désir le mode de fonctionnement refroidissement, déshumidification ou chauffage.
  2.Appuyer sur le bouton
• Le signal s'affiche. Pour libérer la fonction d'économie nocturne, appuyer à nouveau sur le bouton NIGHT.

Définition du programme nocturne

Quand you selectionnez le programme nocturne, le climatiseur modifie automatiquement la temperature selectionnee après 60 minutes.

Ceci peut d'économiser l'énergie sans sacrir le comfort dans la pièce.

MODE DE FONCTIONNEMENT MODIFICATION TEMP. SELECTIONNCEE
Chauffage Diminution 2 °C
Réfricissement et Déshumidification Augmentation de 1 °C

REMARQUE

Pendant le programme nocturne le ventilateur interieur réduit automatiquement la vitesse pour réduire le bruit.

PROGRAMME HIGH POWER

Quand ce programme est selectionné la vitesse du ventilateur interieur est régée automatiquement et le climatiseur fonctionne à la puissance maximum en dans le mode de fonctionnement selectionné (refroidissement ou chauffage).

REMARQUE

Pendant le fonctionnement à la haute puissance la température ambience pourrait ne pas coincider avec la température sélectionnée.

1. Appuyer une fois sur le bouton ST. Les indications d'arrêt (ON) et de l'heure clignotent.

2. Appuyer sur le bouton H (heures) jusqu'à ce que l'heure désirée s'affiche. Appuyer sur le bouton M (minutes) jusqu'à ce que les minutes désirées s'affichent. L'affichage revient automatiquement à l'heure actuelle après 10 secondes.

3. Appuyer sur le bouton de marche/arrêt (ON/OFF) pourmettreleclimatisseuren marche.

4. Appuyer sur le selecteur pour activer l'heure de mise en marche.

B) REGLAGE DE L'HEURE D'ARRET (OFF)

1. Appuyer deux fois sur le bouton ST. Les indications de marche (OFF) et de l'heure clignotent.

2. Appuyer sur le bouton H (heures) jusqu'à ce que l'heure désirée s'affiche. Appuyer sur le bouton M (minutes) jusqu'à ce que les minutes désirées s'affichent. L'affichage revient automatiquement à l'heure actuelle après 10 secondes.

3. Appuyer sur le bouton de marche/arrêt (ON/OFF) pourmettreleclimatisseuren marche.

4. Appuyer deux fois sur le selecteur pour activer l'heure d'arret (OFF TIME).

C) REGLAGE DE MISE EN MARCHE/ARRET QUOTIDIEN

1. Regler les heures de mise en marche et d'arrêt comme indiqué aux paragraphs A) et B).

2. Appuyer sur le bouton de marche/arrêt (ON/OFF) pourmettreleclimatiseuren marche.

3. Appuyer trois fois sur le sélecteur pourmettre en service (ON/OFF) la minuterie combinée.

REMARQUE

Après la programmation du temporisateur, appuyer sur le bouton ST pour vérifier l'heure de programmation de mise en marche/arrêt (ON/OFF).

REGLAGE DU TEMPORISATEUR 1 HEURE

Cette fonction permet au climatiseur de travailler pendant 1 heures aux conditions selectionnées, que le climatiseur soit en fonction ou soit arrêté.

REGLAGE DU TEMPORISATEUR.

Appuyer quatre fois sur le selecteur Le signal du TEMPORISATEUR 1 HEURE en mode de mise en marche s'affiche.

ANNULATION DU REGLAGE

Appuyer sur le bouton ON/OFF pour arreter le climatiseur.
- Attendre que l'unité interieure s'arrête.
- Appuyer de nouveau sur le bouton ON/OFF pour remettre en marche le climatisationur.

REGLAGE DU HOLIDAY TIMER

La fonction Holiday Timer vous permet d'activer l'unité interieure (qu'elle soit celle d'un système monosplit ou une unité d'un système multisplit), avec un retard programmable jusqu'à 99 jours pour les fonctions Temporisateur quotidien, Temporisateur On, Temporisateur Off (pas valable pour TEMPORISATEUR 1 HEURE) déjà décrit dans cette notice. Avec cette fonction vous pouvez programmermer la mise en marche du climatiseur après un long week end, un jour d'une semaine ou plus, ecc...

Pour activer cette fonction vous devez suivre les points suivants dans l'ordre:

1. Appuyez et maintainez enforcé le bouton "SELECTION DU TIMER" de la télécommande (horloge figure) pendant plus de 6-7 secondes. Vous allez entrez dans le menu pour sélectionner le nombre de jours de retard.
2. Sélectionné le temporisateur désiré (Temporisateur quotidien, Temporisateur On, Temporisateur Off) en appuyant sur le même bouton "SELECTION DU TIMER".
3. Reglez avec le bouton "+" le nombre de jours de retard désiré.
4. Appuyez et maintenez enforcé de nouveau le bouton "SELECTION DU TIMER" pendant plus de 6~7 secondes. Vous revenez au menu normal de la télécommande.

A ce point, le symbole du temporisateur désire clignote et le temporisateur correspondante sera activé seulement après les jours de retard régés.

REGLAGE DU FLUX D'AIR

HORIZONTALEMENT (manuel)

Le flux de l'air peut être régé horizontally en déplaçant les ailettes verticales vers la gauche ou vers la droite, comme indiqued dans les figures de chaque méthode.

Ce climatisationur est equipede deux grilles de sortie d'air: la grille supérieure, avec le volet, et la grille inférieure.

VERTICALEMENT (avec telecommande)

S'assurer que la télécommande est allumée. La télécommande permet de regler le volet.

Fixe:
6 positions
Oscillation
continue
Oscillation
automatique

FLAP	MODE

FLAP	MODE

FLAP	MODE
A	乘 A

REMARQUE

Le volet se refirme automatiquement quand l'appareil est mis hors tension.
- Quand l'unité commence à fonctionner en chauffage, le ventilateur s'arrête et le volet reste en position 4 (si l'oscillation automatique est sélectionnée) jusqu'à ce que l'air souffle par l'appareil commence à se rechauffer. Une fois que l'air est rechaufée, la position du volet et la vitesse du ventilateur passent aux réglages spécifiés par la télécommande.

ATTENTION

Ne pas déplacer le volet à la main pendant le fonctionnement

ATTENTION

Utiliser le bouton FLAP de la télécommande pour ajuster la position du voit. Si l'on deplace le voit de la main, il y aura un décalage entre la position préconisée par la télécommande et la position réelle. Dans ce cas,mettre l'appareil hors tension,attendre que le voit se referme, puls remettre l'appareil sous tension. La position du voit sera à nouveau normale.
- Ne pas diriger le volet vers le bas pendant le refroidissement car une condensation risque de se produit autour de la sortie d'air et de s'égouter.

POSITION RECOMMANDEE DU VOLET

ATTENTION

Pendant le refroidissement ou la déshumidification, surtout avec beaucoup d'humidité dans la pierc, régler les ailettes verticales droites. Si les alléttes sont régées nettement vers la gauche ou vers la droite, des goutelettes de condensation sur la grille de sortie d'air pouraient se former.

F

FONCTIONNEMENT SANS LA TELECOMMANDE

Si la télécommande a ete perdue ou si elle ne fonctionne pas, proceder comme suit:

1. CLIMATISEUR ARBETE.

Pourmettreleclimatiseuren marche,appuyer leboutonde fonctionnement (ON/OFF).

REMARQUE

Le climatiseur se mettra en marche avec la GRANDE vitesse du ventilateur.

Le réglage de la temperature est de 25^ pour le mode refroidissement et 21^ pour le chauffage.

2.CLIMATISEUR EN MARCHE.

Pour eteindre le climatisateur, appuyer le bouton de fonctionnement (ON/OFF).

F REMARQUE

Coupure de courant pendant le fonctionnement.

En cas de coupure de courant, l'appareil s'arrête.

Quand l'alimentation est rétable, l'appareil se redénarait automatiquement après 3 minutes.

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

• Les opérations d'entretien doivent être effectuees par du personnel de l'assistance technique.
  Pour toute sécurité, eteindre le climatiseur et le debrancher
  de la prise secteur, avant de commencer le nettoyage.
• Ne pas verser de l'eau sur l'unité interieure pour la nettoyer. Cela pourrait abimer les composants internes et provoquer des décharges électriques.

CARROSSEIEETGRILLE

Nettoyer la carrosserie et la grille de l'unité interieure avec la brosse d'un aspirateur ou avec un chiffon propre et doux. Si ces parties sont sales, les nettoyer avec un chiffon propre humecté d'un détergent liquide doux.

Quand on nettoie la grille, faire attention de ne pas modifier la place des ailettes en frrottant.

ATTENTION

• Ne jamais utiliser de dissolvants ni de produits chimiques puissants. Ne pas nettoyer l'unité intérieure avec de l'eau très chaude.
• Certains bords métalliques et les ailettes de l'échangeur, étant coupants, doivent être manipulés avec précautions lors du nettoyage sous peine de provocer des blessures.
  L'échangeur et les autres composants de l'unité extérieure doivent être nettoyés tous les ans. Consulter le Service Avres Vente.

FILTRE A AIR

Le filtre situé derrière la grille d'arrivée d'air doit être vérifié et nettoyé au moins une fois toutes les deux semaines.

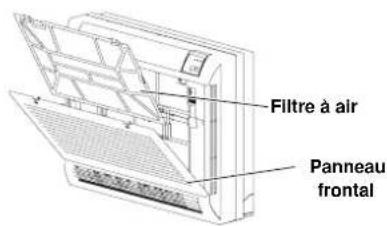

RETRAIT DU FILTRE

1. Ouvrir le panneau frontal en appuyant sur les deux points "PUSH" et puis tirer vers vous.
   2.Retirer le filtre a air comme indiquedans la figure. Nettoyer le filtre.
   3.Remetre le filtre et fermer le panneau frontal.

NETTOYAGE DU FILTR

Utilisér un aspirateur pour enlever la poussière. Si la poussière colle au filtre, laver le filtre avec de l'eau tiède et savonnée, le rincer à l'eau claire et le secher.

FILTRE AIR A CHARBON ACTIF ACCESSOIRE FOURNI AVEC L'UNITE

Le filtré à charbon actif doit être monté en addition du filtré standard

Il est formé de deux couches:

-La premiere fonctionne comme filtre a haute efficacite et elle retient aussi les petites particules dans l'air.
- La deuxieme couche est formée de charbon actif qui purifie l'air des odeurs.

REMARQUES

1. Les filtres à charbon actif sont dans un sac en polyéthylene.
2. Ouvrir le sac juste avant le montage des filtres à charbon actif, sinon la durée de l'effet désodorisant du filtre peut être réduite.

AVERTISSEMENT

Ce filtré à charbon actif ne permet ni déliminer les vapeurs et les gaz nocifs ni de ventilier l'air de la salle. Il faut donc ouvrir féquement les portes ou les fenêtre si l'on utilise des apparèils de chauffage au gaz ou au petrol. Simon dans des cas extrêmes les risques d'asphyxie ne sont pas exclus

REEMPLACEMENT DU Filtre A CHARBON ACTIF

Le filtre est demontable.
-Ne jeter pas le cadre du filtre, si present.
- Un filtré usage ne peut pas être réutilisé même après un nettoyage.
- Des filtres peuvent être obtenu au+.de leur revendeur le plus proche.
- Remplacer le filtré après six mois d'utilisation.

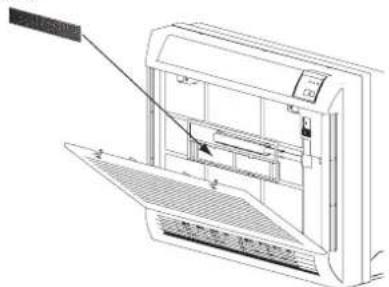

MISE EN PLACE DU FILTRE A CHARBON ACTIF

Le filtré à charbon actif doit être installé derrière le filtré à air.
1. Déposer le filtré à air
2. Installer le titre a charcoal actif dans la position illustrée sur la figure.
3. Reinstaller le filtré à air.

FILTRE A CHARBON ACTIF

CONSEILS POUR LE CONFORT ET L'ECONOMIE DE L'ENERGIE

EVITER:

D'obstruer les grilles d'arrivee et de sortie d'air de I'appareil. Si elles sont bouchees, l'appareil ne fonctionnera pas de façon satisfaisante et il risque d'être endommage.
- De laisser le soleil pénétrer pleinement dans la piece. Utiliser des personnes ou des rideaux.

VERIFIER:

• Que le filtré à air soit toujours propre. Un filtré colmaté diminue les performances de l'appareil
• Que toutes les portes, les fenêtres et autres ouvertures soient fermées pour élever des infiltrations d'air.

GUIDE DE DEPANNAGE

AVERTISSEMENT

• Ne pas utiliser de téléphone portable pres du climatiseur, pour évier des perturbations au bon fonctionnement de celui-ci. Dans le cas où un fonctionnement anormal est remarqué (le voyageant de fonctionnement (OPERATION) s'allume, mais l'unité extérieure ne fonctionne pas), rétablit le fonctionnement normal en coupant l'alimentation électrique pendant à peu pres 3 minutes, au moyen du disjoncteur général ou de la fiche, ensuite remetre en marche le climatiseur.

Si le climatiseur ne marche pas correctement, effectuer les verifications suivantes avant d'appeler le Service Apre Sente. Si le problème persiste, prendre contact avec le vendeur ou le Service Apre Vente.

Panne: Le climatiseur ne fonctionne pas du tout.

Cause possible:

1. Coupure de courant.
2. Disjoncteur activé.
3. La touche de marche/arrêt de fonctionnement est positionné sur OFF.
4. Les piles de la télécommande sont usées.

Remede:

1. Retablir l'alimentation.
2. Prendre contact avec un service après-vente.
3. Appuyer a nouveau sur la touche.
4. Remplacer les piles

Panne: Refroidissement ou chauffage insusistant. Cause possible:

1. Filtre à air sale ou obstrué.
2. Source de chaleur ou trop de monde dans la piece.
3. Portes et/ou fenetres ouvertes 4. Châteurs d'au clercien
4. Obstacle devant l'arrivee ou la sortie d'air.
5. Température régée sur la télécommande trop haute
6. La température extérieure est insuffisante (versic réversible).
7. Le système de dégivrage ne fonctionne pas (version réversible).

Remede:

1. Nettoyer les filtres à air afin d'améliorer la circulation d'air.
2. Si possible, eliminer la source de chaleur.
3. Les fermer pour empêcher la détention d'air froid ou chaud.
4. Retrimer l'obstacle pour assurer uneonne circulation d'air.
5. Regler de nouveau la temperature sur la telecommande
6. Essayer d'utiliser un chauffage d'appoint.
7. Consultant le concessionnaire

Panne: Le climatiseur émet des craquements.
Cause possible:

1. Pendant le fonctionnement, à la suite d'un changement de température les pieces en plastique de l'appareil se dilatent ou se rétrécissant, ce qui provoque un léger cragement.

Remede:

1. C'est normal et le bruit disparait quand les températures du climatiseur se sont stabilisées.

TABLEAU AUTODIAGNOSTIC

ERREUR	OPERATION	VOYANTS TIMER	STANDBY	CAUSE POSSIBLE EFFETS	SUR LE SYSTEME REMDE
E0	•	F	F	Vous n'avez pas adressé l'unité correctement.	Le ventilateur s'arrête et le volet se referte.
				Le mode de fonctionnement sélectionné n'est pas compatible avec le Système (par exemple, on a selectionné le mode chauffage, lorsque le système était en refroidissement, ou vice versa).	Le système redémarre automatiquement lorsque vous sélectionnez l'adresse correctement.
					Le ventilateur s'arrête et le volet se referte.
					Le système redémarre automatiquement lorsque vous selectionnez un mode de fonctionnement correct.
E1	O O F			Panne de l'unité extérieure.	Le ventilateur s'arrête et le volet se referte.
					Le système redémarre automatiquement lorsque le problème sur l'unité extérieure est résolu.

O = VOYANT étaint ● = VOYANT allumé F = VOYANT qui clignote

ERREUR	OPERATION	VOYANTS TIMER	STANDBY	CAUSE POSSIBLE EFFETS	SUR LE SYSTEME REMDE
E3	FFF			Panne de communication entre unité intérieure/extérieure	Le ventilateur s'arrête et le voit se referte après 30 secondes de manque de communication. Le système redémarre automatiquement lorsque la communica-tion est rétable.

0 = VOYANT etaint = VOYANT allumé F = VOYANT qui clignote

ERREUR	OPERATION	VOYANTS		CAUSE POSSIBLE EFFETS	SUR LE SYSTEME REMDE
		TIMER	STANDBY
E4	F F O			Sonde échangeur intérieure défectue ou débranchée.	Le ventilateur s'arrête et le volet se referte.Le système redémarre automatique lorsque la sonde est reparée.
E5	F O F			Sonde air/humidity défectueuse ou débranchée.	Le ventilateur s'arrête et le volet se referte.Le système redémarre automatique lorsque la sonde est reparée.
E6	O F F			Erreur du moteur-ventilateur.	Le ventilateur s'arrête et le volet se referte.Le système redémarre automatique après quelques secondes.
E8	O F O			Combinaison entre l'unité extérieure et les unités intérieures n'est pas correcte.	Le ventilateur s'arrête et le volet se referte.

O = VOYANT étaint - = VOYANT allumé F = VOYANT qui clignote
REMARQUE: Si ce n'est pas résolu avec les actions ci-dessus, contactez votre service après-venture.

SIGNIFICATION ET UTILISATION DES INTERRUPEURS DE LA TELECOMMANDE

Interrupteurs 1 et 2: Ces interrupteurs sont utilisés pour coupler la télécommande avec les unités interieures spécifiques.

Interrupteurs 3 et 4: ces interrupteurs ont eteveloppés pour une utilisation future; actuellement n'ont aucune fonction. Les laisser en position OFF.

Interrupteurs 5 et 6: ces interrupteurs reglient la télécommande en mode INFRAROUGES ou CABLEE. La position normale est ON (mode INFRAROUGES). Pour le commande CABLEE, enlever les piles et régler-les en position OFF.

COMMENT ENLEVER LES PILES

Enlever le couvercle.
- Pousser la pile vers le pole négatif et enlever le pole positif ( comme représenté dans la figure).
- Enlever l'autre pile de la même manière.

AVERTISSEMENT POUR L'ELIMINATION CORRECT DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPEENNE 2012/19/UE

Au terme de son utilisation cet équipement ne doit pas etre elimine avec les ordures menagères. Le produit doit et remis a l'un des centres de collecte selective locaux ou aproues des revendeurs assurant ce service. Eliminer separement un équipement electrique et electronique permeet d'eviter des potencielles retombees négatives pour I'environnement et la sanite humaine derivant d'une elimination incorrect et permeet de recuperer les materiaux qui le composant dans le but d'une economie importante en termes d'énergie et de ressources.

Pour rappeler l'obligation d'éliminer séparément ces équipements, le produit porte le symbole d'un caisson à ordres barre.

INFORMATIONS SUR L'ELIMINATION CORRECTE DE LA BATTERIE SELON LA DIRECTIVE EUROPEENNE 2006/66/CE

Veuillez replacer la batterie quand sa charge électrique est vide. Ne pas eliminez cette batterie avec les déchets menagers. On doit liver la batterie aux centres spéciaux pour la recole des déchets de la communauté locale ou à un marchand qui peut rendre ce service. L'élimination séparée d'une batterie empêche tous les effets négatifs sur l'ambiance et la santé et permet de recycler les composantes pour Obtir une épargne considérable d'énergie et de ressources. Pour souligner l'obligation d'éliminer la batterie séparation, on a marqu la batterie avec le symbole d'un caisson à ordures barré.

REGLEMENT (UE) n° 517/2014 RELATIF AUX GAZ À EFFET DE SERRE

L'appareil contient R410A, un gaz fluoré à effet de serre, avec un potentiel de réchauffement global (PRG) de 2087.50. Ne décharge pas de R410A dans l'atmosphère.

INHALTSVERZEICHNIS

D
