MODE D'EMPLOI AKR 860 IX WHIRLPOOL
Des messages de sécurité importants figurent dans le present manuel et sur l'appareil. Nous vous invitons à les dire attentivement et à les respecter en toute circonstance.
Ceci est un symbole d'alerte. Il met en garde contre les risques liés au fonctionnement de l'appareil pour l'utilisateur et pour les autres.
Les avertissements de sécurité sont precedés du symbole d'alerte et des termes suivants :
DANGER:
situation de danger entrainant des blessures graves
AVERTISSEMENT:
situation de danger pouvant provoquer des blessures graves.
Les messages de sécurité précise la nature du danger ou de l'advertissement et indiquent réduire le risque de blessure, de dommage ou d'électrocution lié à une mauvaise utilisation de l'appareil. Respecter scrupuleusement les consignes ci-dessous.
L'installation et la maintenance doit être confiées à un technicien spécialisé et executées conformément aux instructions du fabricant et aux normes locales de sécurité. Ne pas réparer ni remplaner les pieces de l'appareil qui ne sont pas spécifiquement indiquées dans le manuel d'utilisation.
- Débrancher l'appareil de l'alimentation électricque avant de l'installer.
La mise à la terre de l'appareil est obligatoire. Elle n'est pas nécessaire pour les hottes de classe Il qui portent le symbole sur l'étiquette signalétique.
Le cordon d'alimentation doit etre suffisamment long pour permettre le branchement de l'appareil a la prise electrique.
- Ne pas tirer sur le cordon d'alimentation de l'appareil pour le débrancher de la prise.
- Une fois l'installation terminée, l'utilisateur ne doit plus pouvoir acceder aux composants électriques.
- Ne pas toucher l'appareil quand on est mouillé ou pieds nus.
- Cet apparéil peut être utilisé par des enfants de plus de huit ans et par des adultes ayant des capacité physiques, sensorielles ou mentales réduites ou inexplériementées à condition qu'ils soient sous la surveillance d'un responsable ou qu'ils aient reçu des instructions suffisantes pour en comprendre les dangers et assurer leur sécurité. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien ne doivent pas été confiés à des enfants sauf s'ils sont sous la surveillance d'unadulte.
- Ne pas réparer ni remplaçer les pieces de l'appareil qui sont pas spécifiquement indiquées dans le manuel. Les composants défectueux doivent être replacés par des pieces d'origine. Toutes les autres opérations de maintenance doivent être exécutées par un technicien spécialisé.
- Surveiller les enfants et vérifier qu'ils ne jouent pas avec l'appareil.
Veiller a ne pas endommager les branchements electriques ou les tuyaux en perchant des trous dans la cloison ou le plafond.
L'évacuation des conduites de ventilation doit déboucher sur l'extérieur.
L'evacuation d'air ne doit pas déboucher dans le conduit de fumée d'un apparéil de combustion au gaz (ou autre combustible) mais dans un conduit indépendant. Respecter les normes nationales relatives à l'évacuation des fumées dans l'atmosphère.
Si la hotte est utilise en meme temps que des appareils alimentes au gaz (ou autre combustible), la depresion dans la piece ne doit pas depasser 4 Pa (4 x 10-5 bar) S'assurer que la piece est correctement ventilée.
Le fabricant decline toute responsabilité pour les dommages resultant d'une utilisation impropre ou d'un réglage errone des commandes.
Un entretien et un nettoyage réguliers garantissant le bon fonctionnement et le rendement de la hotte. Nettoyer régulierement les dépôts sur les surfaces sales pour éviter l'accumulation des graisses. Enlever et nettoyer ou remplaner féquèment le filtré.
Le non respect des normes d'entretien de la hotte, de remplacement et de nettoyage des filtres, peut provoquer un incendie.
La hotte d'aspiration de la vapeur ne doit pas etre ouverte si les filtres a graisse ne sont pas installés et doit etre constamment surveillee.
- Les apparèils à gaz ne peuvent être utilisés sous la hotte d'aspiration que si une casserole est posée dessus.
Si plus de trois points de cuisson au gaz sont utilisés en meme temps, la hotte doit etre reglee au moins sur la puissance 2. Ce reglage permet d'eviter la stagnation de chaleur dans I'appareil.
- S'assurer que les lampes sont froides avant de les toucher.
- Ne pas utiliser la hotter sans les lampes ou si elles ne sont pas installées correctement pour éviter tout risque l'électrocution.
- Porter des gants de travail pour les opérations d'installation et d'entretien.
Cet apparéil n'est pas conscience pour être utilisé à l'extérieur
- Lorsque la table de cuisson fonctionne, les parties accessibles de la hotte peuventvenir très chaudes.
Mise au rebut des apparciels electroménagers
Cet appareil a eté fabriqué avec des matériaux recyclables ou réutilisables. Mettre l'appareil au rebut conformément aux normes locales d'élimination des déchets. Avant d'éliminer l'appareil, le rendre inutilisable en coupant le cordon d'alimentation.
Pour toute information sur le traitement, la recupération et le recyclage des appareils electroménagers, s'adresser à l'administration locale compétente, au service de collecte des déchets ou au magasin où il a été acheté
CONSERVER CES INSTRUCTIONS
INSTALLATION
Après le déballage de l'appareil, vérifier qu'il n'a pas subi de dommage pendant le transport. En cas de problème, contacter le revendeur ou le Service ÀpRES-vente. Pour éviter d'endommager l'appareil, ne pas extraire l'appareil de son socle en polystyrene avant l'installation.
PREPARATION POUR L'INSTALLATION
AVERTISSEMENT:
Cet apparéil est lourd, au moins deux personnes sont nécessaires pour le soulever et l'instructor.
La distance entre le support des ustensiles sur la table de cuisson et le bas de la hotte doit etre d'au moins 50 cm pour les plaques electriques et 65 cm pour les feux a gaz ou mixtes.
Avont installation, verifier egalement les distances minimales indiquees dans le manuel de la table de cuisson.
Si les instructions d'installation de la table de cuisson indiquent une distance supérieure, respecter cette distance.
BRANCHEMENT ÉLECTRIQUE
Vérifier que la tension électrique indiquée sur la plaque signalétique de l'appareil correspond à la tension de secteur.
Cette information figure à l'intérieur de la hotte, sous le filtre à graisses.
Le remplacement du cordon d'alimentation (type H05 VV-F 3 x 0,75 mm²) doit etre confie a un electricien qualifie. Contacter un centre d'entretien agree.
Si la hotte est equipede d'une fiche eletrique, brancher l'appareil a une prise conforme a la reglementation en vigueur et accessible. S'il n'y a pas de fiche
(cablge direct sur le réseau électricque) ou si la prise n'est pas accessible, installer un interrupteur bipolaire normalisé permettant d'isoler complètement
I'appareil du reseau en cas de surtension de categorie III, conformement a la reglementation sur le cablage.
RECOMMANDATIONS GÉNÉRALES
Avant d'utiliser la hotte pour la première fois
Retirer les protections en carton, les films transparents et les étiquettes collées sur les accessoires.
Vérifter que l'appareil n'a pas subi de dommage pendant le transport.
Pendant l'utilisation
Ne déposer aucun objet lourd sur l'appareil pour ne pas risquer de l'endommager.
Éviter d'exposer l'appareil aux agents atmosphériques.
CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENT
Élimination de l'emballage
Les matériaux d'emballage sont 100% recyclables et portent le symbole du recyclage. Les composants de l'emballage ne doivent pas etre abandonnés dans
l'environnement; l'utilisateur doit lesmettre au rebut conformement à la reglementation locale.
Mise au rebut de l'appareil
Cet appareil porte le marquage européen de conformité à la Directive 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
En eliminant cet apparéil correctement, l'utilisateur contribue à éviter les nuisances pour l'environnement et la santé.
Le symbole apposé sur la hotte ou sur la documentation qui l'accompagne indique que l'appareil ne doit pas etre traite avec les dechets menagers mais que I'utilisateur doit le remetre a un centre de collecte specialise dans le recyclage des appareils electriques et electroniques.
DIAGNOSTIC DES PANNES
L'appareil ne fonctionne pas :
- vérifier la tension du secteur et le branchement électric.
- Arreter la hotte puis la redemarrer pour vérifier que le problème a eté élimné.
La hotte n'aspire pas suffisamment :
- vérifier la vitesse d'aspiration
- vérifier que les filtres sont propres
- vérifier que les sorties de l'air ne sont pas bouchées.
L'ampoule ne fonctionne pas:
- vérifier s'il est nécessaire de replacer l'ampoule
- vérifier que l'ampoule est montée correctement.
SERVICE APRÈS-VENTE
Avant d'appeler le Service Avres-vente
- Vérifier que le problème ne peut pas être résolu en suivant les instructions du Diagnostic des pannes.
- Arrête la hotte puis la redémarrer pour vérifier que le problème a été éliminé.
Si le problème persiste après ces contrôle, contacter le service après-vente le plus proche.
Donner toujours :
- une brève description de la panne
- le type et le modele exacts de I'appareil
le numero de l'assistance qui se trouve apres le mot SERVICE sur la plaquette d'immatriculation, a l'intérieur de I'appareil. Le numero de I'assistance figure additionally sur le livre de garantie - une adresse complète
- un numero de téléphone
SERVICE
0000 000 0000
Pour les réparations, s'adresser à un Service après-venture agré qui garantit l'utilisation de pieces détachées d'origine et une bonne réparation.
NETTOYAGE
AVERTISSEMENT:
- Ne pas utiliser d'appareil à vapeur.
- Débrancher l'appareil du secteur.
IMPORTANT: ne pas utiliser de produits corrosifs ou abrasifs. En cas de contact accidentel de ce type produit avec l'appareil, l'essuyer immédiatement avec un chiffon humide.
Nettoer les surfaces avec un chiffon humide. Si elles sont particulierement sales, utiliser de I'eau avec quelques gouttes de liquide vaisselle. Essuyer avec un chiffon sec.
IMPORTANT: éviter d'utiliser des éponges abrasives, de la paille de fer ou des raclettes metalliques. Leur utilisation pourrait, à la longue, abimer les surfaces émaillées.
- Utiliser des détergents spécifique concus pour le nettoyage de l'appareil et suivre les instructions du fabricant
IMPORTANT: nettoyer les filtres au moins une fois par mois afin d'éliminer tout résidu d'huile et de graisse.
ENTRETIEN
AVERTISSEMENT:
- munissez-vous de gants de travail.
- débranchez l'appareil du secteur.

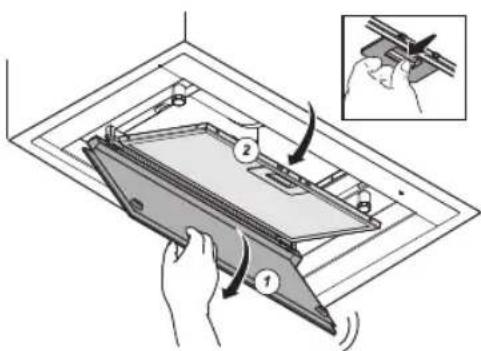

FILTRES A GRAISSE
Le filtré à graisse métallique a une durée illimitée et doit être lavé une fois par mois à la main ou au lave-vaisse à bassé température et en seLECTIONnant un cycle court. Le lavage en lave-vaisse peut opacifier le filtré à graisse, mais son pouvoir filtrant n'en est pas pour autant alteré.
Ouvre le panneau d'aspiration.
Faites sortir la poignée pour retarder le filtré.
Après l'avoir lavé et séché, procedez dans le sens contraire pour le remonter.

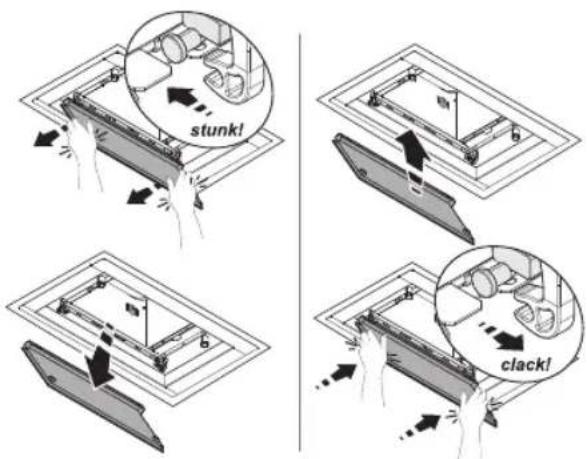

PANNEAU
Démontage :
tirez énergiquement le panneau vers l'extérieur pour pouvoir le décrocher de tous les points d'ancrage.
Nettoyage :
le panneau doit être nettoyé avec la même fréquence que le filtré àGRAISE; pour ce faire, utilisez un chiffon imbibé d'une solution d'eau et de détergent liquide neutre.
Évitez l'utilisation de produits contenant des abrasifs. L'ALCOOL EST À EXCLURE ABSOLUMENT!
Montage:
Le panneau doit être fixé en l'encastrant sur les goujons prévus à cet effet sur la surface de la hotte.
Attention! Verifiez toujours que le panneau est bien bloqué dans son logement.
REMPPLICER LES AMPOULES
La hotte est dotée d'un système d'éclairage basé sur la technologie LED.
Les LED garantissant un éclairage optimal, une durée de vie jusqu'à 10 fois supérieure aux lampes traditionnelles et permettent d'économiser 90% d'énergie électrique.
Pour le remplacement des lampes, adressez-vous au Service Avres-vente.
FILTRE A CHARBON
(uniquement pour les modèles avec installation filtrante)
Il absorbe les odeurs désagreables issues de la cuisson.
Remplacez le filtré à charbon tous les 4 mois

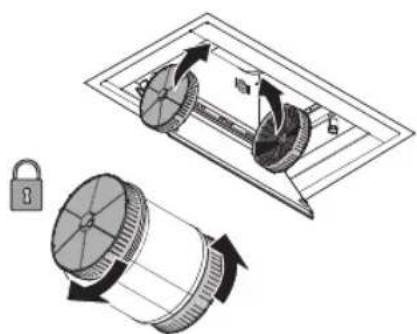

Montage et remplacement du filtré à charbon
-
Ouvrez le panneau d'aspiration
-
Retirez le filtré àGRAISSE
-
Montez les filtres à charbon ronds de chaque côte, de façon à recouvrir les deux grilles de protection de la turbine du moteur; tournez-les ensuite dans le sens des aiguilles d'une montre.
Remarque: Pour le démontage, procédez dans l'ordre inverse.
Procedez dans l'ordre inverse pour remettre les filtres àGRAISE à leur place.
MATÉRIEL DE SÉRIE
Déballez tous les composants. Vérifiez qu'ils sont au complet.
- Hotte assemblée avec moteur, ampoules et filtres àGRAISSSE installés.
- Instructions de montage et d'utilisation
- bride multiraccord 0150/125-120
- 4 capuchons de vis
- raccord de l'évacuation de l'air 0150
-4vis4x12
-4vis4x16 - 2 vis 3,5x9,5
INSTALLATION - INSTRUCTIONS PRELIMINAIRES DE MONTAGE
La hotte est concue pour etre utilise en « Version Aspiration » ou « Version Recyclage »
Version Aspiration
Les vapeurs sont aspiées et rejetées à l'extérieur par un conduit d'évacuation (non fourni) fixé au raccord de sortie d'air de la hotte.
Prévoyez un système de fixation au raccord de sortie d'air adapté à votre tuyau d'évacuation.
IMPORTANT: S'il(s) est/sont deja installé(s), retireze le(s) filtré(s) à charbon.
Version Recyclage
L'air est filtré en passant à travers un/des filtré(s) à charbon, puis recyclé dans la piece.
IMPORTANT: vérifie que le recyclage de l'air s'effectue de façon aisée.
Si la hotte n'est pas dotée de filtré(s) au charbon, commandez-le(s) et montez-le(s) avant d'utiliser la hotter.
N'installez pas la hotte à proximite d'une zone très sale, d'une fenetre, d'une porte ou d'une source de chaleur.
La hotte est equiped de tout le materiel neccasse pour une installation sur la majeure partie des cloisons/plafonds. Il est toutfois neceaire de s'adresser a un technicien qualifie afin de s'assurer que le materiel est approprié au type de mur/plafond.

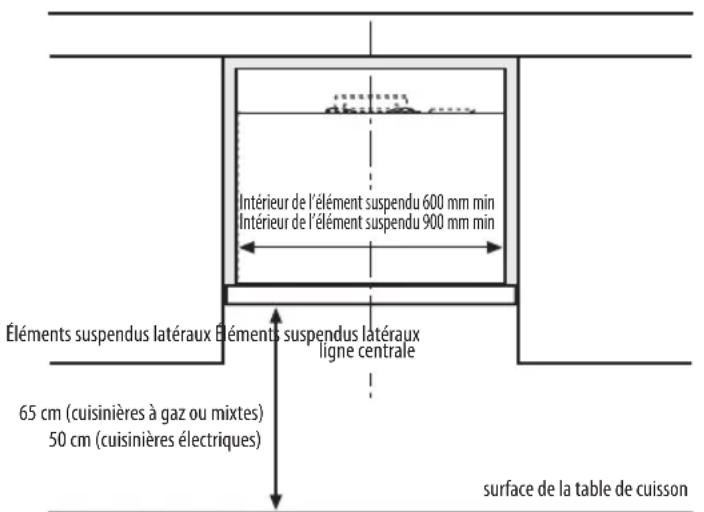

DIMENSIONS POUR L'INSTALLATION
Ce type de hotte doit être installé dans un placard mural ou un support du même type.
INSTALLATION - INSTRUCTIONS DE MONTAGE
Les instructions numerotées ci-dessous correspondant aux schémas numerotés que vous trouvrez à la fin de ce manuel.
- Pratique, sur le fond du meuble haut, la découpe correspondant à l'encombrement de la hotter
$$ \begin{array}{l} 6 0 \mathrm {c m} = 2 6 0 \mathrm {X} 4 9 3 \ 9 0 \mathrm {c m} = 2 6 0 \times 6 9 3 \ \end{array} $$
- Pratiquez un trou en haut de 0150 pour I'evacuation de I'air
- Installéz le raccord de l'évacuation de l'air (avec les deux vis 3,5x9,5, livrées avec la hotte)
- Enlever la pellicule de protection des bandes adhesives laterales
- Montez la hotter dans le meuble haut
- Les supports d'encastrement lateraux sont tournés vers l'extérieur pour permettre l'ancrage de la hotte au meuble
- Terminate la fixation en appliquant 4 vis (deux de chaque cote) sur chaque support latorial :
vis 16mm pour une epaisseeur du meuble haut comprise entre 15 et 20mm
vis de 12mm pour une épaissur du meuble haut supérieure a 20mm
NB : au moment de la fixation, exercer une légère pression sur le corps de la hotte afin de favoriser la fixation de l'adhesif târal
- Montez les 4 capuchons des vis
- Raccordez le tuyau (piece à acheter) pour l'évacuation des fumées; si nécessaire, utilisez la bride multiraccord pour réduire la sortie à 0125-120
Uniquement pour la version aspirante : convoyez le tuyau vers l'extérieur
Uniquement pour la version filtrante : appliquer le déflecteur (piece à acheter) à la surface supérieure du meuble haut
- Ouvrez le panneau d'aspiration, puis retirez le filtré àGRAISE,
- Uniquement pour la version filtrante : montez les filtres à charbon (voir instructions au paragraphe « ENTRETIEN - Filtre à charbon »)
- Remontez le filtré àGRAISSE
- Fermez le panneau d'aspiration

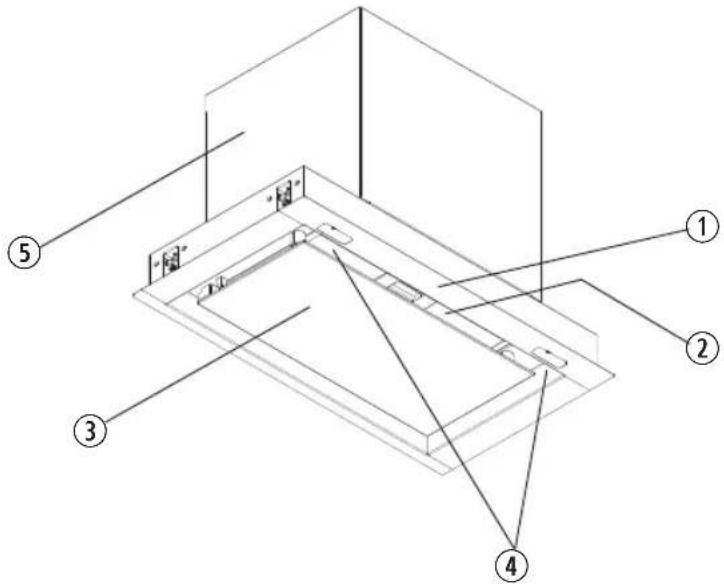

DESCRIPTION ET UTILISATION DE LA HOTTE
- Bandeau de commande.
- Filtre a graisse.
- Panneau d'aspiration.
- Éclairage
- Caisson de logement de l'unité aspirante.
COMMANDE SOFT LIGHT
a. Touche ON/OFF de l'éclairage
b. Touche OFF/ON du moteur et de selection de la vitesse (puissance d'aspiration) minimale.
c. Touche de selection de la vitesse (puissance d'aspiration) intermédiaire.
d. Touche de selection de la vitesse (puissance d'aspiration) maximale.
