Technische Merkmale	Typ der Dunstabzugshaube: Wandhaube
Abmessungen	Breite: 60 cm
Luftdurchsatz	Max: 600 m8/h
Geschwindigkeitsstufen	3 Geschwindigkeitsstufen
Beleuchtung	LED-Beleuchtung
Fettfilter	Metallfilter, splmaschinenfest
Installation	Wandmontage, erfordert einen Abluftkanal
Energieverbrauch	Energieklasse: C
Wartung	Regelmige Reinigung des Fettfilters empfohlen
Sicherheit	Schutz vor berhitzung
Allgemeine Informationen	Garantie: 2 Jahre

Häufig gestellte Fragen - AKR 860 IX WHIRLPOOL

Wie reinige ich die Filter meiner Whirlpool AKR 860 IX Dunstabzugshaube?

Um die Filter zu reinigen, nehmen Sie sie aus der Haube heraus und waschen Sie sie mit warmem Seifenwasser. Sie knnen sie auch in die Splmaschine geben. Stellen Sie sicher, dass sie vor dem Wiedereinsetzen gut getrocknet sind.

Meine Haube lsst sich nicht einschalten, was soll ich tun?

Prfen Sie, ob die Haube richtig angeschlossen ist und ob der Sicherungsautomat nicht ausgelst hat. Wenn alles in Ordnung zu sein scheint, kontaktieren Sie einen Techniker fr eine genauere Diagnose.

Wie stelle ich die Leistung meiner Haube ein?

Verwenden Sie das Bedienfeld, um die gewnschte Leistungsstufe auszuwhlen. Es gibt in der Regel mehrere Geschwindigkeiten, um sich an Ihre Belftungsbedrfnisse anzupassen.

Meine Haube macht seltsame Gerusche, was soll ich tun?

Prfen Sie, ob die Filter verschmutzt sind oder ob etwas den Motor blockiert. Wenn das Gerusch anhlt, wird empfohlen, einen Fachmann fr eine Inspektion hinzuzuziehen.

Welche Art von Glhbirnen soll ich fr die Whirlpool AKR 860 IX Haube verwenden?

Die Haube verwendet Halogen- oder LED-Glhbirnen. Bitte beachten Sie das Benutzerhandbuch fr die genauen Spezifikationen.

Wie installiere ich meine Whirlpool AKR 860 IX Haube?

Folgen Sie den Anweisungen im mitgelieferten Installationshandbuch. Achten Sie darauf, die empfohlenen Mindestabstnde zur Kochflche einzuhalten.

Die Haube filtert Gerche nicht richtig, was soll ich tun?

Stellen Sie sicher, dass die Filter sauber und in gutem Zustand sind. Wenn Sie Kohlefilter verwenden, mssen diese mglichweise regelmig ausgetauscht werden.

Wie gro ist die Whirlpool AKR 860 IX Haube?

Die Haube ist 60 cm breit. Stellen Sie sicher, dass sie fr den verfgbaren Platz in Ihrer Kche geeignet ist.

Kann meine Haube im Umluftbetrieb installiert werden?

Ja, die Whirlpool AKR 860 IX Haube kann je nach Ihren Vorlieben und den Installationsbedingungen im Umluft- oder Abluftbetrieb installiert werden.

BEDIENUNGSANLEITUNG AKR 860 IX WHIRLPOOL

WICHTIGESICHERHEITSHINWEISE

IHRE UND DIE SICHERHEIT ANDERER PERSONEN IST SEHR WICTIG.

These Anweisungen sowie das Gerät beinhalten wichtige Sicherheitshinweise, die Sie durchlehen und stets beachten sollenn.

Dieses Symbol warnt vor möglichen Gefahren für die Sicherheit des Benutzers und anderer Personen.

Alle Sicherheitshinweise beginnen mit thisem Warnsymbol und enthalten einen der folgenden Begriffe:

Weist auf eine Gefahrscheinung hin, die bei mangelnder Vorsicht zu schweren Verletzungen führt.

Weist auf eine Gefahrscheinung hin, die bei mangelnder Vorsicht zu schweren Verletzungen führen können.

Alle Sicherheitschinweise erläutern die jeweilige Gefahr-/Warnmeldung und zeigen auf, wie man die mit einem unsachgemäßen Gebrauch des Gerätes verbundene Verletzungs-, Beschädigungs- und Stromschlaggefahr reduzieren kann. Halten Sie sich strikt an die folgenden Anweisungen:

Die Installation oder Wartung muss von einer Fachkraft gemäß den Herstelleranweisungen und gultigen ortlichen Sicherheitsbestimmungen ausgefuhrt werden. Reparieren oder ersetzen Sie keine Teile der Abzugshaube, außer wenn dies ausdrücklich in der Bedienungsanleitung vorgesehen ist.
- Vor Installationsarbeiten jeder Art muss das Gerät zunachst von der Stromversorgung getreten werden.
Das Gerat muss vorschfrtsmaig geerdet werden. (Nicht erforderlich bei auf dem Typenschild mit dem Symbol l gekennzeichneten Dunstabzugshauben der Klasse II).
- Das Netzkabel muss ausreichend lang sein, damit das Gerät an die Steckdose angeschlossen werden kann.
- Ziehen Sie nicht am Netzkabel des Gerätes, um den Stecker aus der Steckdose zuziehen.
- Nach der Installation)dürfen Strom führende Teile nicht mehr zugänglich sein.
- Berühren Sie das Gerät nicht mit feuchten Händen und benutzen Sie es nicht, wenn Sie barfuß sind.
Das Gerät kann von Kindern ab 8 Jahren und von Personen benutzt werden, die körperlich behindert, in ihrer Wahrnehmungsfähigkeit oder ihren geistigen Kräften eingeschränkt sind oder denen Erfahrung und Kenntnisse fehlen, sofern sie überwacht oder in den sicheren Gebrauch des Gerätes eingewiesen und über die Gefahren informiert werden, die beim Umgang mit dem Gerät auftreten konnen. Kinder dürfen das Gerät nicht zum Spielen benutzen. Die Reinigung und Wartung des Gerätesarf nicht von Kindern ausgeführt werden, außer wenn sie von Erwachsenen überwacht werden.
Reparieren oder ersetzen Sie keine Teile der Abzugshaube, außer wenn dies ausdrücklich in der Anleitung vorgesehen ist. Defekte Teile sind durch Originalteile zu ersetzen. Alle anderen Wartungsarbeiten müssen durch einen Fachmann durchgefuhrt werden.
- Achten Sie darauf, dass Kinder das Gerät nicht zum Spielen benutzen.
- Achten Sie bei der Ausführung der Wand- oder Deckenbohrungen darauf, keine Strom- oder Rohrleitungen zu beschädigen.
- Sümmtliche Abluftkanäe müssen ins Freie führen.
Die Abluft darf nicht in einen Kanal geleitet werden, in den die Abgase von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet werden, sondern muss einen separaten Abzug haben. Dabei sind alle nationalen Vorschriften zur Abluftabführung einzuhalten.
Wird die Abzugshaube zusammen mit anderen Geräten benutzt, die mit Gas oder anderen Brennstoffen betrieben werden, darf der Unterdruck im Raum 4 Pa (4 x 10 -5 bar) nicht überschreiben. Sorgen Sie dazu für eine angemessene Raumbelüfung.
- Der Hersteller haftet nicht bei unsachgemäßem Gebrauch oder fehlerhafter Bedienung.
Konstante Pflege und Reinigung gewährleisten den einwandfrei Betrieb und die Leistungstüchtigkeit Ihres Gerätes. Alle schmutzigen Flächen sollenen regelmäßig von Ablagerungen gesäubert werden, um Fettansammlungen zu vermeiden. Sie sollen den Filter früig entnahmeun und reinigen oder ersetzen.
Das Nichtbeachten der Reinigungsvorschriften fur die Dunstabzugshaube sowie fur das Auswechseln und Reinigen der Filter fuhrt zu Brandgefahr.
Die Dunstabzugshaube darf niemals ohne installierte Fettfilter geffnet werden und ihr Betrieb solte stets uberwacht werden.
Gasgerate durren unter der Abzugshaube ausschlieblich betrieben werden, wenn Kochgeschirr auf den Kochstellen steht.
Be Verwendung von mehr als drei Gaskochstellen sollte die Abzugshaube auf Leistungsstufe 2 oder higher eingeschaltet werden. Auf diese Weise werden Hitzestauungen im Gerät vermieden.
- Stellen Sie vor dem Anfassen der Lampen sichere, dass diese abgekühlt sind.
Die Abzugshaube nicht ohne korrekt montierte Lampen halten oder benutzen, da Stromschlaggefahr besteht.
- Tragen Sie bei allen Installations- und Wartungseingriffen Schutzhandschuhe.
- Das Gerät ist nicht für den Betrieb im Freien geeignet.
- Wahlend des Betriebs des Kochfelds können die zugänglichen Teile der Abzugshaube besteht werden.

Entsorgung von Elektrohaushaltsgeräten

• Dieses Gerät wurde aus recyclebaren oder wiederverwendbaren Materialien hergestellt. Beachten Sie bei der Entsorgung die örtlichen Verordnungen zur Abfallbeseitigung. Schneiden Sie das Netzkabel durch, bevör Sie das Gerät entsorgen.
  Wenden Sie sich für weitere Informationen zur Behandlung, Wiederverwertung und zum Recycling von Elektrohaushaltsgeräten an die zuständige lokale Behörde, an die städtische Müllabfuhr oder an ihren Fachhändler, bei dem Sie das Gerät erworben haben.

INSTALLATION

Das Gerä auspacken und auf eventuelle Transportschäden kontrollieren. Bei eventuellen Schäden wenden Sie sichitte an die nachste Kundendienstelle. Um eventuelle Beschädigungen zu vermeiden, sollte das Gerä erst unmittelbar vor der Installation von der Polystyrolunterlage genommen werden.

VORBEREITUNG DER INSTALLATION

WARNING:

Dieses Gerät ist schwer: zum Anheiten und zur Installation der Haube sind zwei oder mehrere Personen erforderlich.

Der Mindestabstand zwischen der Abstellfläche der Behälter auf dem Kochfeld und der unteren Kante der Dunstabzugshaube muss mindestens 50~cm bei Elektrokochfeldern und mindestens 65~cm bei Gas- oder kombinierten Kochfeldern detragen.

Überprüfen Sie vor der Installation auch die im Handbuch des Kochfeldes angegebenen Mindestabstände.

Schreiben die Installationsanweisungen des Kochfelds einen größeren Abstand vor, ist dieser natürlich zu beachten.

ELEKTRISCHER ANSCHLUSS

Die Spannung auf dem Typenschild des Gerätes muss der Spannung des Stromnetzes entsprechchen.

These Information finden Sie im Inneren der Abzugshaube unter dem Fettfilter.

Das Netzkabel (Typ H05VV-F 3 x 0,75 mm²) darf nur durch eine Elektrofachkraft ersetzt werden. Wenden Sie sich an eine autorisierte Kundendienstelle.

Der Stecker der Dunstabzugshaube (falls vorhanden) muss an eine normgerechte und gut zugängliche Steckdose angeschlossen werden. Sollte die Abzugshaube nicht mit Stecker versehen sondern direkt mit dem Stromnetz verbunden und die Steckdose unzugänglich sein, müssen Sie einen normgerechten zweipoligen Schalter verwenden, der eine totale Isolierung vom Stromnetz im Falle von gemäß Klasse 3 auftretenden Überspannungen gewährleistet und normgerecht verdrahtet ist.

ALLGEMEINE EMPFEHLUNGEN

Vor dem Gebrauch

Entfernen Sie die Schutzteile aus Karton, durchsichtigen Folien und Klebeetiketten von den Zubehorheiten.

Kontrollieren Sie die Abzugshaube auf eventuelle Transportschäden.

Beim Gebrauch

Keine Gegenstände auf dem Gerat ablegen, es kann dadurch beschädigt werden.

Das Gerät keinen Witterungseinflüssen aussetzen.

INFORMATIONEN ZUM UMWEILTSCHUTZ

Entsorgung der Verpackung

Das Verpackungsmaterial ist zu 100% wiederverwertbar und durch das Recyclingsymbol gekennzeichnet. Die verschiedene Verpackungsteile müssen darauf entspruchend den ortlichen Vorschriften umweltgerecht entsorgt werden.

Entsorgung des Gerätes

• Dieses Geräst ist in Übereinstimmung mit der Europäischen Richtlinie 2002/96/EG "Waste Electrical and Electronic Equipment" (WEEE) gekennzeichnet.
  Durch vorschäftsmäßige Entsorgung tragt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden.
  Das Symbol auf dem Produkt oder den Begleitpapieren weist daraufhin, dass das Gerät nicht als Hausmüll behandelt werden darf, sondern bei den zuständigen Sammelstellen für Elektro- und Elektronik-Altgeräte abgegeben werden muss.

STÖRUNG-WAST TUN

Das Gerät Funktioniert nicht:

• Den Stromanschluss und das Stromnetz kontrollieren.
• Das Gerät abschalten und wieder einschalten, um sicherzustellen, dass der Fehler behoben wurde.

Die Ansaugleistung der Abzugshaube ist ungenügend:

• Prüfen Sie, dass die gewündchte Abzugsgeschwindigkeit eingestellt ist;
• Prüfen Sie, dass die Filter sauber sind;
• Prüfen Sie, dass die Abluftöffnungen nicht verstopf sind;

Die Lampe Funktioniert nicht:

• Prüfen Sie, ob die Gluhlampe ausgetaucht werden muss;
• Prüfen Sie die korrekte Montage der Glühlampe;

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Überprüfen, dass das Problem nicht durch Befolgen der Anleitungen unter Punkt "Störung - was tun?" behoben werden kann.
2. Das Gerät abschalten und wieder einschalten, um sicherzustellen, dass der Fehler behoben wurde.

Wenn das Problem nach der Durchführung der oben genannten Kontrollen weiterhin besteht, den nachsten Kundendienst Kontaktieren.

Dabei immer Folgenden angegeben:

• Eine kurze Beschreibung der Störung;
• Exaktor Typ/Model des Geräts;
  Die sich im Inneren des Geräts befindende Kundendienstnummer (die Nummer nach dem Wort SERVICE auf dem Typenschild). Die Kundendienstnummer befindet sich auch auf dem Garantiehandbuch;
• Ihr vollständige Adresse;
• Ihre Telefonnummer;

SERVICE

0000 000 0000

#

Wenden Sie sich im Falle eines Reparaturbedarfs an eine autorisierte Kundendienstelle (zur Garantie von Originalersatzteilen und einer fachmännischen Reparatur).

REINIGUNG

WARNING:

• Verwenden Sie keine Dampfstrahlreiniger.
  Trennen Sie das Gerät vom Stromnetz.

WICHTIG: Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel. Falls ein solches Mittel noch mit dem Gerät in Kontakt kommt, reinigen Sie es sofort mit einem feuchten Tuch.

• Reinigen Sie die Oberflächen mit einem feuchten Tuch. Entfernen Sie starke Verschmutzungen mit Wasser und ein paar Tropfen Geschirrspulmittel. Reiben Sie mit einem trockenen Tuch nach.

WICHTIG: Vermeiden Sie den Gebrauch von Scheuerschwämmen, Topfkratzern und Metallschabern. Deren Gebrauch konnte die Oberflächen mit der Zeit dauerhaft beschädigen.

• Verwenden Sie zur Reinigung spezielle Reinigungsmittel und beachten Sie die Herstelleranweisungen.

WICHTIG: Reinigen Sie die Filter mindestensomal monatlich und entfern den sie alle Öl- und Fettruckstände.

INSTANDHALTUNG

WARNING:

• Verwenden Sie Schutzhandschuhe.
  Trennen Sie das Gerät vom Stromnetz.

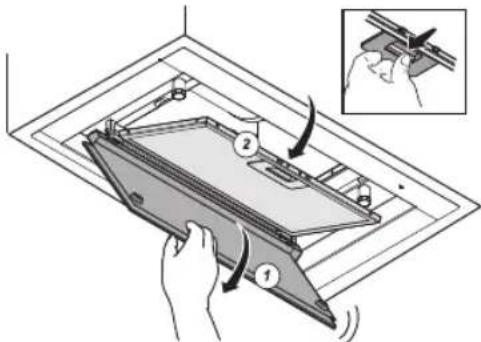

FETTFILTER

Der Metall-FettLiter hat eine unbegrenzte Lebensdauer und ist ein Mal im Monat von Hand oder im Geschirrspüller bei niedrigen Temperaturen und im Schnellspülgang zu reinigen. Obwohl der Spülgang dem FettLiter einen matten Aspectk verleihen konnte, wird die Filterleistung dadurch keineswegs beeinträchtigt. Öffnen Sie das ansaugaktive Randpaneel. Ziehen Sie den Griff hers aus und entnehmen Sie den Filter. Lassen Sie den gereinigten Filter trocknen, und给他们 Sie beim Wiedereinbau in umgekehre Reihenfolge vor.

PANEL

Ausbau:

Ziehen Sie das Paneler energisch nach außen und loseen Sie es von allen Befestigungspunkten.

Reinigung:

Reinigen Sie das Panel ebenso hauLg wie den FettLiter. Verwenden Sie ein mit einem Müssigen Neutralreiniger angefeuchtetes Tuch. Verwenden Sie keine Scheuermittel. KEINEN ALKOHOL VERWENDEN!

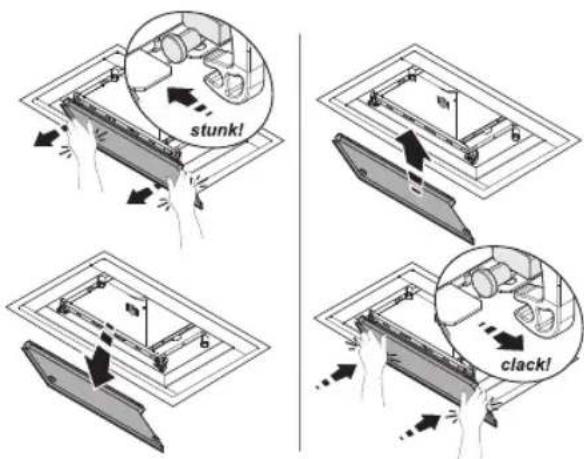

Einbau:

Das Panel in die zu dieser Zweck an der HaubenMache angebrachten Stiffe einrasten lessen. Achtung! Achten Sie immer daraufuf, dass das Panel in der richtigen Position sicher befestigt ist.

AUSWECHSELN DER LAMPEN

Die Abzugshaube verfügbar über ein Beleuchtungssystem mit LED-Technologie. Die LED-Lampen garantieren eine optimale Beleuchtung, eine bis zu 10 Mal langere Lebensdauer als herkömmliche Lampen und eine Stromersparnis von 90% .

Wenden Sie sich für den Austauschitte an den Kundendienst.

AKTIVKOHLEFILTER

(nur für Modelle mit Umluftbetrieb) Der AktivkohleLiter nimmt die Kuchendünste auf. Ersetzen Sie den AktivkohleLiter alle 4 Monate

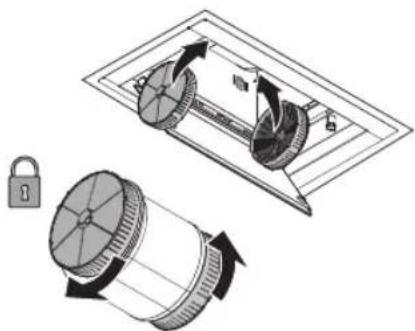

Einbau oder Austausch des Aktivkohle Iters

• Öffnen Sie das ansaugaktive Randpaneel
• Nehmen Sie den FettLiter herself
• Bringen Sie auf jeder Seite über den Motorschutzgittern einen runden KohleLiter an und drehen Sie sie anschließend im Uhrzeigersinn.

Hinweis: Gehen Sie beim Filterausbau in umgekehrter Reihenfolge vor.

Gehen Sie zumWiedereinbau des FettLiters in umgekehrter Reihenfolge vor.

IM LIEFERUMFANG INBEGRIFFENES MATERIAL

Nehmen Sie alle Teile aus den Verpackungen. Vergewissem Sie sich, dass alle Teile mitgeliefert wurden.

• Montierte Abzugshaube mit Motor sowie installierten Lampen und Fettfiltern.
• Montage- und Gebrauchsanleitungen
  Multiflansch 0150/125-120
  -4 Schraubenabdeckungen
• Verbindungsstück Luftauslass 0150
• 4 Schrauben 4x12
• 4 Schrauben 4 x16
  -2Schauben3,5x9,5

INSTALLATION - VOR DER MONTAGE

Die Dunstabzugshaube ist für den Betrieb in "Abluftversion" oder in "Umluftversion" konzipiert

Ausführung mit Abluftbetrieb

Die Schwaden werden angesaugt und über das am Verbindungsstück der Abzugshaube befestigte (nicht mitgelieferte) Abluftrohr nach außen geleitet. Je nach gkauftem Abluftrohr ist ein geeignetes System zur Befestigung am Verbindungsstück vorzusehen

WICHTIG: Entfemen Sie die eventuell bereits installierten Kohlefilter

Ausführung mit Umluft+Filter-Betrieb

Die Luft wird beim Durchgang durch einen Kohlefilter gefiltert und in den Raum zurückgeleitet.

WICHTIG: Vergewissern Sie sich, dass die Luft ungehindert umgewälzt wird.

Hat die Dunstabzugshaube keine/n Kohlefilter, so sind diese zu bestellen und vor der Inbetriebnahme zu montieren

Die Abzugshaube ist fern von stark verschmutzten Bereichen, Fenstern, Turen und Wärmequellen zu installmenten

Die Abzugshaube ist mit allen Befestigungselemente ausgestattet, die für die Montage an den meisten Wänden/Decken geeignet sind. Sie sollen aber trotzdem einen qualifizierten Techniker zu Rateziehen, um sicherzustellen, dass die Materialien für die spezifische Wand-/Deckenausführung geeignet sind.

INSTALLATIONSABMESSAGENGEN

INSTALLATION - MONTAGEANLEITUNGEN

Die folgenden in nummerierter Reihenfolge aufgezahlten Anweisungen beziehen sich auf die mit Nummern versehenen Zeichnungen auf den letzten Seiten des vorliegenden Handbuchs.

1. Führn Sie den Einbauausschnitt am Boden des Hängeschranks entsprechend den Haubenmaßen aus:
   60cm = 260X493
   90cm=260X693
2. Führn Sie die obere Bohrung mit 0150 für den Luftauslass aus
3. Bauen Sie das Verbindungsstück für den Luftauslass ein (mit den zwei im Lieferumfang enthaltenen Schrauben 3,5x9,5)
4. Entfernen Sie die Schutzfolie von den beiden Klebestreifen
5. Führn Sie die Haube in den Hängeschrank ein
6. Die seitlichen Einrasthalterungen Schnappen wieder nach und gestatten so die Befestigung der Haube am Hängeschrank
7. Stellen Sie die Befestigung fertig, indem Sie an jeder seitlichen Halterung 4 Schrauben (zwei pro Seite) anbringen:

Schaube 16mm fur Hängeschrankstärke zwischen 15 und 20mm

Schraube 12mm fur Hingeschrankstärke uber 20~mm

Hinweis: Drücken Sie sie zur Befestigung leicht gegen das Abzugshaubengehause, damit der seitliche Klebestreifen better haftet

1. Setzen Sie die 4 Schraubenabdeckungen auf
2. Schlieben Sie das Rohr (zu beschaffendes Teil) für den Wrasenabzug an; falls erforderlich, den Multiflansch verwenden, um den Austritt auf 125-120 zu reduzieren

Nur in der Abluftversion: Führn Sie das Rohr nach außen

Nur bei der Filterversion: bringen Sie das Leitgitter (zu beschaffendes Teil) an der Oberseite des Hangeschranks an

1. Öffnen Sie das ansaugaktive Randpaneel und nehmen Sie den Fettfilter hersa,
2. Nur Filterversion: Setzen Sie die Kohlefilter ein (siehe entsprechende Anleitungen im Abschnitt WARTUNG-Kohlefilter)
3. Montieren Sie den Fettfilter
4. Schlieben Sie das ansaugaktive Randpaneel

BESCHREIBUNG UND GEBRAUCH DER ABZUGSHAUBE

1. Bedienfeld.
2. Fettfilter.
3. Ansaugaktives Randpaneel.
4. Beleuchting
5. Gehäuse der Absaugruppe.

BEDIENUNG SOFT LIGHT

a. EIN/AUS-Taste Beleuchtung
b. EIN/AUS-Taste Absaugung und Wahl min. Geschwindigkeit (Absaugleistung).
c. Wahltaste mittlere Geschwindigkeit (Absaugleistung).
d. Wahltaste max. Geschwindigkeit (Absaugleistung).
