MANUALE UTENTE AKR 860 IX WHIRLPOOL

Il presente manuale e l'apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre.

! Questo è il symbolo di alla, relativo alla sicurezza, il quale avverte dei potenziali rischi per l'utilizzatore e per gli altri.

Tutti i messaggi relativi alla sicurezza saranno preceduti dal simbolo di alerta e dai seguenti termini:

PERICOLO:

indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.

AVVERTENZA:

indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi.

Tutti i messaggi relativi alla sicurezza specificano il potenziale pericolo/avventenza a cui si riferiscono ed indicano come ridurre il rischio di lesions, danni e scosse elettriche consequenti ad un non corretto uso dell'apparecchio. Attenersi scrupolosamente alle seguenti istruzioni:

L'installation o la manutenzione deve essere eseguita da un technician specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente richiesto nel manuale d'uso.
L'apparecchio deve essere scollegato alla rete elettrica prima di effettuare qualunque intervento d'installazione.
La messa a terra dell'apparecchio è obbligatoria. (Non è necessaria per le cappe in classe II identificare col symbolo [nell'etichetta caratteristica).
Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio alla presa di rete.
- Non tirare il cavo di alimentazione dell'apparecchio per staccarlo alla presa di corrente.
- Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili dall'utilizzatore.
- Non toccare l'apparechio con parti del corpo umide e non utilizzato a piedi nudi.
- Questo apparecchio può essere usato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenza inadequate, solo se sono sorvegliati o se è stato loro insegnato come usare l'apparechio in condizioni di sicurezza e se sono a conoscenza dei pericolì che può comportare. I bambini non devono giocare con l'apparechio. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da uomini.
Non ripare o sostituire qualsiasi parte dell'apparecchio se non specificamente raccomandato nel manuale. Le parti difettose devono essere sostituite utilizzando elementi originali. Tutti gli altri servizi di manutenzione devono essere eseguita da un technician specializzato.
- I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.
- Quando si fora la parete o il soffitto, fare attenzione a non danneggiare collegamenti elettrici e/o tubature.
- I canali per la ventilazione devono essere sempre scaricati all'aperto.
L'aria di scarico non deve essere scaricata in un condotto utilizzato per evacuire i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve ave l'uscita independente. Devono essere rispetto delle normative nazionali relative allo scarico dell'aria.
Se la cappa eutilizzata insieme ad altri appearechi che impiegano gas o altri combustibili, la pressione negativa del locale non deve essere superiore a 4 Pa (4 x 10-5 bar). Per quello motivo, assicuratevi che il locale sa adeguamente arieggiato.
- Il fabbricante declina agli responsabilità per usi non appropriati o per errate impostazioni dei comandi.
- Una manutenzione e pulizia costante garantiscono il buon funzionamento e le buone prestazioni dell'apparecchio. Pulire spesso tutte le incrostazioni dalle superfici sporche per evitare l'accumulo di grassi. Togliere, pulire o cancellare i filtri con frequenza.
L'inossvanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.
La cappa d'aspirazione vapore non deve essere mai aperta alla serra i filtri antigrasso installati e dovrebbe essere tenuta costamente quello vigilanza.
Gli apparecchi a gas devono essere utilizzati sotto la cappa d'aspirazione esclusivamente con pentole appoggiate.
In cas di utilizzo di otre tre punti cottura a gas, la cappa dovrebbe operare a livello di potenza 2 o maggiore. In tal modo si eliminano congestioni di calore nell'apparecchio.
- Prima di toccare le lampade sincerarsi che siano frede.
- Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
- Per tutte le operazioni di installment e manutenzione utilizzare quanti da lavoro.
- Il prodotto non è idoneo all'utilizzo in esterno.
- Quando il piano cottura è in funzione le parti accessibili della cappa posso sono divertare calde.

Smaltimento elettrodomestici

• Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Rottamarlo seguito le normative locali per lo smaltimento dei rifiuti. Prima di disfarsene, renderlo inutilizzabile tagliando il cavo di alimentazione.
  Per ulteriori informazioni sul trattamento, recupero e riciclaggio degli elettrodomestici, contattare l'odore ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

CONSERVARE QUESTE ISTRUZIONI

INSTALLAZIONE

Dopo aver disimballato l'apparecchio verificare che non si sia danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. Per eventuali danni, si consiglia di rimuovere l'apparecchio alla base di polistirol soltanto prima dell'installazione.

PREDISPOSIZIONE PER L'INSTALLAZIONE

AVVERTENZA:

questo appearechio è pesante; la cappa deve essere sollevata e installata solo da due o più personne.

La distanza minima fra il supporto delle padelle sul piano di cottura e la base della cappa non deve essere inferiori a 50 cm in caso di fuochi elettrici e a 65 cm in caso di fuochi a gas o misti.

Prima dell'installazione controllare anche le distance minime indicate nel manuale del piano di cottura.

Se nelle istruzioni di installmente del piano di cottura è specificata una distanza maggiore, occorre rispetto alla distance.

Controllare che la tensione indicata sulla targhetta del prodotto sa la stessa della rete elettrica.

Queste informazioni sono indicate all'interno della cappa, quello il filtrato antigrasso.

Il cavo di alimentazione (nome H05 VV-F 3 x 0,75 mm²) delve essere sostituito soltanto da un elettricista autorizzato. Contattare un Centro Assistenza autorizzato.

Se la cappa è provvista di spina, collegare l'apparecchio ad una presa conforme alle norme vigenti, posta in zona accessibile. Se non è provvista di spina (cabaggio diretto alla rete elettrica), o se la presa non è in una zona accessibile, installare un interrottore bipolare normalizzato che permetta un isolamento completo dalla rete in caso di sovratensione di categoria III, in conformità alle norme di cabaggio.

RACCOMANDAZIONI GENERALI

Prima dell'utilizzo

Rimuovere protezioni di cartone, pellicole trasparenti ed etichette adesive dagli accessori.

Verificare che l'apparecchio non abbia subito danni durante il trasporto.

Durante l'utilizzo

Non appoggiare pesi sull'apparecchio in quanto essi potrebbero danneggiarlo.

Non esporre l'apparecchio agli agenti atmosalferici.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

Smaltimento imballaggio

il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal symbolo di riciclaggio. Le diverse parti dell'imballaggio non devono essere dispersedenll'ambiente, ma smaltite in conformità alle norme stabilite delle autorità locali.

Smaltimento prodotto

• Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).
  Assicurandosi che lo prodotto sa smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.
  Il sibolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

L'apparecchio non funziona:

• Verificare che ci sia tensione in rete e che l'apparecchio si connesso elettricamente.
• Spegnere riaccendere l'apparecchio per accertare che l'inconveniente sia stato ovviato.

La cappa non aspira a sufficienta:

• Verificare che la velocità di aspirazione sia quella desiderata;
• Verificare che i filtri siano puliti;
• Verificare che le uscite dell'aria non siano ostruite;

La lampada non funziona:

• Verificare se é necessario sosituire la lampadina;
• verificare se la lampadina è stata montata correttamente;

SERVIZIO ASSISTENZA

Prima di contattare il Servizio Assistenza:

1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Guida ricerca guasti".
2. Spagnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato oviato.

Se dopo suddetti controli l'inveniente permane, contattare il Servizio Assistenza più vicino.

Indicare sempre:

• una breve descrizione del guasto;
• il tipo ed il modello esatto dell'apparecchio;
  Il numero Assistenza (è il numero che si trovava dopo la parola SERVICE sulla targhetto matricola), posto all'interno dell'apparecchio. Il numero Assistenza è
  anche riportato sul libretto di garanzia;
• Il Vostro indirizzo completo;
• Il Vostro numero Telefonico;

SERVICE

0000 000 0000

qualora si renda necessaria una riparazione, rivolgersi ad un Centro Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

PULIZIA

AVVERTENZA:

• Non usare pulitrici a getto di vapore.
• Scollegare l'apparecchio alla rete elettrica.

IMPORTANT: non usare detergenti corrosivi o abrasivi. Se, inavvertamente, uno di quosti prodotti dovesse venire a lavoro con l'apparecchio, pulirlo subito con panno umido.

Pulire con panno umido le superfici. Se molto sporco, aggiungere all'acqua quale goccia di detersivo per i piatti. Ascugare con panno asciutto.

IMPORTANTE: non utilizzato spugne abrasive, pagliette o raschietti metallici. Il loro impiego, col tempo, potrebber rovinare le superfici smaltate.

• Usare detergenti specifici per la pulizia dell'appareccchio ed atteneri alle indicazioni del Fabbricante

IMPORTANT: pulire i filtri almeno una volta al mese per eliminare i residui di oli e grassi.

MANUTENZIONE

AVVERTENZA:

-utilizzare guanti protettivi.
- scollegare l'apparecchio alla rete elettrica.

FILTRI ANTIGRASSO

Il filtrato metallico antigrasso ha una durata illimitata e deve essere lavato una volta al mese a mano od in lavastoviglie a basso temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtrato grassi potrebbe opacizzarsi, ma il suo potere filtrante non cambia assolutamente.

Apriere il pannello di aspirazione perimetrale.

Estrarre la maniqlia per togliere ilhetto.

Dopo aver lavato e lasciato asciugare procedere nel senso inverso per il rimontaggio.

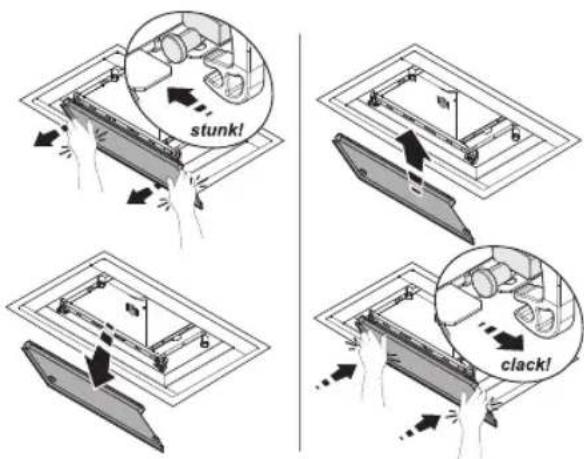

PANNELLO

Smontaggio:

tirare il pannello con decisione verso l'esterno e sganciarlo da tutti i punti di aggancio.

Pulizia:

il pannello va pulito con la stessa frequenza del filtro grassi, usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Montaggio:

Il pannello va fissato ad incastro nei perni posti allo scopo sulla superfice della cappa.

Attenzione! verificare sempre che il pannello sia ben fissato al suoosto.

SOSTITUZIONE DELLE LAMPADE

La cappa è dotata di unsystema di illuminazione basato sulla Tecnologia LED.

I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

FILTRALCARBONE

(solo per modelli ad installmentazione filtrante)

Trattiene gli odori sgradevoli derivanti alla cottura.

Sostituire il Filtering a carbone agli 4 mesi

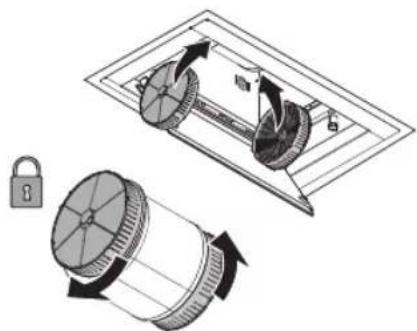

Montaggio o sostuzione del filtro a carbone

• Aprire il pannelloaspirazione perimetrale
• Togliere il filtrato antigrasso
• Applicare i filtri carbone circolari uno per lato a copertura di entrambhe le griglie di protezione della girante del motore, dopodiche girare in senso orario.

Nota: Per lo smontaggio procedere in senso inverso.

Procedere in senso inverso per riposizionare i filtri antigrasso al loroippo.

MATERIALA CORREDO

Estrarre tutti i componenti dai pacchetti. Controllare che tutti i componenti siano inclusi.

Cappa assemblata con motore, lampade e filtri antigrasso installati.
- Istruzioni di montaggio ed uso
- flangia multiraccordo 0150/125-120
- 4 tappi copertura vite
- raccordo uscita aria 150
- 4 viti 4x12
- 4viti 4x16
- 2Viti3,5x9,5

INSTALLAZIONE - ISTRUZIONI PRELIMINARI DI MONTAGGIO

La cappa è progettata per essere installata ed utilizzata in "Versione Aspirante" o in "Versione Filtrante".

Versione Aspirante

I vapori vengono aspirati ed inviati all'esterno tramite un tubo di scarico (non fornito) che viene fissato al raccordo di uscita aria della cappa. In base al tubo di scarico acquistato, prevedere un sistema idoneo di fissaggio al raccordo di uscita aria.

IMPORTANTE: SeGST installato/i rimuovere il/i filtrlo/i al carbone.

Versione Filtrante

L'ariaiene filtrata passandoattraverso un/dei filtrio/i al carbone e riciclata nell'ambiente circostante.

IMPORTANTE: Verificare che la ricircolazione dell'aria avvenga in modo agevole.

Se la cappa non è provvista di filtering/ial carbone,questo/ideve/ono essere ordinato/ie montato/prima dell'uso.

L'installation della cappa dovrebbe essere eseguita lontano da aree fortemente sporche, finestre, porte e fonti di calore.

La cappa ha in dotazione tutto il materiale necessario per una installatione sulla maggior parte delle pareti/soffitti. Et tutvia necessario interpellare un technician qualificato per verificare l'idoneità dei materiali in base al tipo di parete/soffitto.

DIMENSIONI DI INSTALLAZIONE

Questo tipo di cappa deve essere installata all'interno di un pensile o simile supporto.

INSTALLAZIONE - ISTRUZIONI DI MONTAGGIO

Le istruzioni in sequenza numerica di seguito riportate, fanno riferimento ai disegni che troverete nella ultime pagne di questo manuale, contente la rispetto numerazione.

1. Effettuare, sul fondo del pensile, il taglio relative all'ingombro della cappa
   60cm = 260× 493
   90cm=260X693
2. Eseguire la foratura superiore per l'uscita aria da 0150
   3.Installare il raccordo uscita aria (con le due viti 3,5x9,5, fornite a corredo)
3. Togliere la pellicola di protezione delle strisce adesive laterali
4. Infilare la cappa all'interno del pensile
5. I supporti di incastro laterale, torneranno verso l'esterno, permettingo l'ancoraggio della cappa al pensile
6. Terminare il fissaggio applicando nr.4 viti (due per lato) su ciscun supporto laterale:

vite 16mm , per spessore pensile compreso tra 15 e 20mm

vite 12mm per spessore pensile superiore a 20mm

NB: nel momento del fissaggio, esercitare una leggera pressione sul corpo cappa, in modo da favorire la presa dell'adesivo laterale

1. Inserire nr.4 tappi di copertura vite
2. Eseguire la connessione del tubo (particolare in acquisito) per lo scarico dei fumi; se necessario utilizzar e la flangia multiraccordo per ridurre l'uscita a 0125-120

Soltanto per la versione aspirante: convogliare il tubo verso l'esterno

Soltanto per la versione filtrante: applicare la griglia deviaflusso (particolare in acquisto) alla superficie superiore del pensile

1. Aprire il pannello di aspirazione perimetrale e toglire il filtro antigrasso,
2. Solo versione filtrante: inseire i filtrari carbone (vedi istruzioni relative al paragrafo MANUTENZIONE _-Filtro Carbone)
3. Rimontare ilhetto antigrasso
4. Chiudere il pannello di aspirazione perimetrale

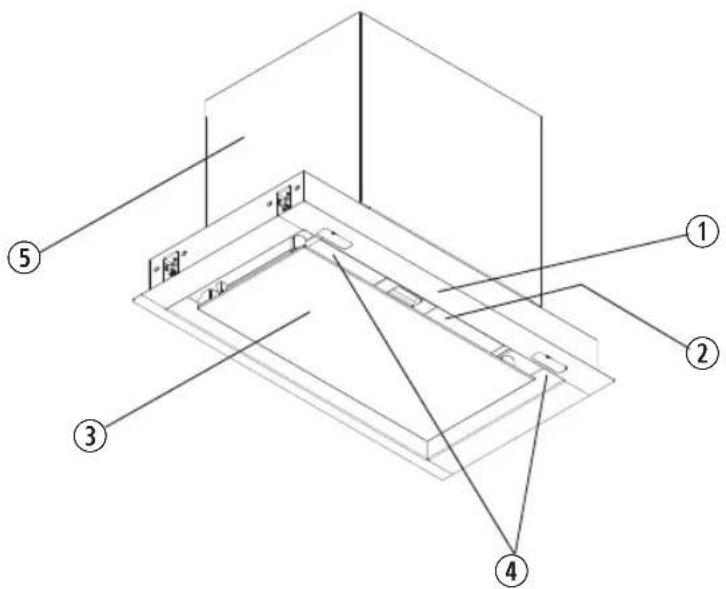

DESCRIZIONE E USO DELLA CAPPA

1. Pannello comandi.
2. Filtro antigrasso.
3. Pannello di aspirazione perimetrale.
4. Illuminazione
5. Cassone alloggio unità aspirante.

COMANDO SOFT LIGHT

a. Tasto ON/OFF luci
b. Tasto ON/OFF motore e selezione velocità (potenza di aspirazione) minima.
c. Tasto selezione velocità (potenza di aspirazione) media.
d. Tasto selezione velocità (potenza di aspirazione) massima.
