CDXG1302U - Autoradio SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio
Marque	Sony
Modèle	CDXG1302U
Dimensions de l'appareil principal	Environ 178 mm × 50 mm × 176 mm (l/h/p)
Poids	Environ 1,2 kg
Alimentation	Batterie 12 V CC (masse négative)
Consommation électrique	10 A
Puissance de sortie maximale	55 W × 4 (sous 4 Ω)
Réception radio	FM (87,5-108 MHz), MW (531-1602 kHz), LW (153-279 kHz)
Lecteur CD	CD/CD-R/CD-RW, formats MP3 et WMA
Port USB	Haute vitesse, 500 mA max, compatible AOA 2.0 et MSC/MTP
Entrée auxiliaire	Prise mini-jack stéréo (AUX)
Égaliseur	10 courbes préréglées (EQ10) + personnalisation manuelle
Fonctions RDS	AF/TA, PTY, régional, messages d'urgence
Extinction automatique	Mode AUTO OFF (30 minutes)
Réglages sonores	Balance, fader, caisson de graves, filtres passe-haut/bas
Fonctionnalités supplémentaires	Extra Bass, Quick-BrowZer, lecture aléatoire/répétée
Sécurité	Alarme d'avertissement si façade retirée, réinitialisation possible
Entretien	Nettoyage des connecteurs avec coton-tige
Pièces détachées et réparabilité	Fusible remplaçable (intensité nominale indiquée)
Informations générales	Fabriqué en Thaïlande, classe laser 1, conformité UE

FOIRE AUX QUESTIONS - CDXG1302U SONY

Comment régler l'heure sur l'autoradio Sony CDXG1302U ?

Appuyez sur MENU, tournez la molette pour sélectionner GENERAL, puis appuyez. Sélectionnez SET CLOCK, puis MANUAL. Tournez la molette pour régler l'heure et les minutes, puis appuyez sur MENU pour valider.

Comment désactiver le mode démo ?

Appuyez sur MENU, sélectionnez GENERAL, puis SET DEMO. Choisissez SET DEMO-OFF et appuyez. Appuyez deux fois sur (Retour) pour revenir à l'affichage normal.

Comment connecter un smartphone Android en mode USB ?

Avant de connecter, réglez USB MODE dans le menu GENERAL sur ANDROID ou MSC/MTP selon votre appareil. Branchez le smartphone au port USB, puis sélectionnez la source USB avec la touche SRC.

Que faire si l'autoradio n'émet aucun son ?

Vérifiez le réglage FADER (balance avant/arrière) et augmentez le volume de l'appareil et du périphérique connecté. Assurez-vous que les haut-parleurs sont correctement branchés et que le fusible n'a pas sauté.

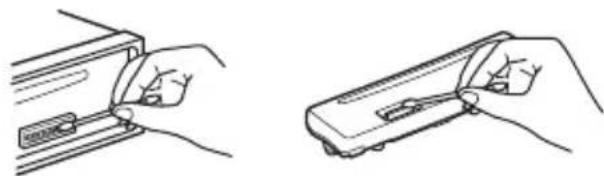

Comment nettoyer les connecteurs de la façade avant ?

Retirez la façade avant (appuyez sur OFF puis sur le bouton de déverrouillage). Utilisez un coton-tige pour nettoyer délicatement les connecteurs sur l'appareil et la façade. Ne forcez pas pour ne pas les endommager.

Comment réinitialiser l'appareil ?

Maintenez enfoncées les touches DSPL et EQ pendant plus de 2 secondes. La réinitialisation efface l'heure et certaines informations mémorisées.

Comment utiliser la fonction RDS pour les messages de radioguidage ?

Appuyez sur MENU, sélectionnez GENERAL, puis SET AF/TA. Choisissez SET TA-ON ou SET AF/TA-ON pour activer les messages de radioguidage. Les messages d'urgence interrompront automatiquement la source en cours.

Comment mémoriser manuellement des stations radio ?

Syntonisez la station souhaitée, puis maintenez enfoncée une touche numérique (1 à 6) jusqu'à ce que MEM s'affiche. Vous pouvez ensuite rappeler la station en appuyant sur cette touche dans la même bande.

Comment régler l'égaliseur ?

Appuyez sur MENU, sélectionnez SOUND, puis EQ10 PRESET pour choisir une courbe préréglée. Pour personnaliser, sélectionnez EQ10 CUSTOM et réglez les niveaux de fréquence par pas de 1 dB de -6 à +6 dB.

Que faire si le disque ne s'éjecte pas ?

Si le disque ne s'éjecte pas, appuyez sur la touche (Ejecter). Si le message CD PUSH EJT apparaît, appuyez de nouveau sur la touche d'éjection. En cas d'échec, réinitialisez l'appareil en maintenant DSPL et EQ enfoncées.

MODE D'EMPLOI CDXG1302U SONY

Pour annuler la démonstration (DEMO), reportez-vous à la page 13.

Pour le raccordement/l'installation, reportez-vous à la page 23.

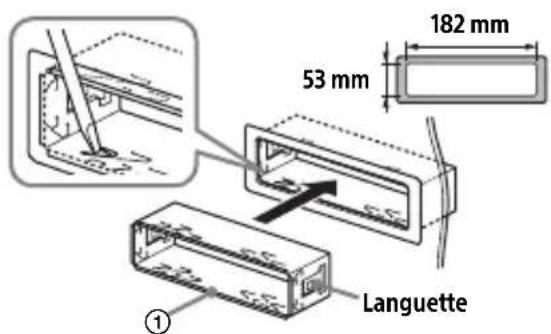

Pour votre sécurité, veuillez installer cet appareil dans le tableau de bord de la voiture en tenant compte du fait que l'arrière de l'appareil chauffe en cours d'utilisation.

Pour de plus amples détails, reportez-vous à la section « Raccordement/Installation » (page 23).

Fabriqué en Thaïlande

Ce produit est classifié comme produit laser de classe 1 selon les normes IEC/EN 60825-1:2007 et IEC/EN 60825-1:2014.

Durée d'émission : continue. Sortie laser : inférieure à 55,8 μW. Longueur d'onde : 775 nm à 800 nm.

La plaque signalétique indiquant la tension d'alimentation, etc. se trouve sur le dessous du châssis.

La validité du libellé CE se limite uniquement aux pays où la loi l'impose, principalement les pays de l'EEE (Espace économique européen).

CE

Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

http://www.compliance.sony.de/

Cet équipement est conçu pour être utilisé avec la/les version(s) logicielle(s) approuvée(s) qui sont mentionnées dans la déclaration UE de conformité.

La conformité aux exigences essentielles de la directive 2014/53/UE du logiciel chargé sur cet équipement a été vérifiée.

Vous pouvez vérifier la version logicielle dans l'objet de configuration du microprogramme du menu de configuration général.

Avis à l'attention des clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans des pays qui appliquent les directives de l'Union Européenne.

Ce produit a été fabriqué par ou pour le compte de Sony Corporation.

Importateur dans l'UE : Sony Europe B.V. Les questions basées sur la législation française pour l'importateur ou relatives à la conformité des produits doivent être adressées au mandataire : Sony Belgium, bijkantoor van Sony Europe B.V., Da

Vincilaan 7-D1, 1930 Zaventem, Belgique.

Élimination des piles et accumulateurs et des équipements électriques et électroniques usagés (applicable dans les pays de

l'Union Européenne et dans les autres pays disposant de systèmes de collecte sélective)

Ce symbole apposé sur le produit, la pile ou l'accumulateur, ou sur l'emballage, indique que le produit et les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Le symbole pour le plomb (Pb) est rajouté lorsque ces piles contiennent plus de 0,004 % de plomb. En vous assurant que les produits, piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui, pour des raisons de sécurité, de performance ou d'intégrité des données, nécessitent une connexion permanente à une pile ou à un accumulateur intégré(e), il conviendra de vous rapprocher d'un service technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique, les piles et accumulateurs en fin de vie à un point de collecte approprié, vous vous assurez que le produit, la pile ou l'accumulateur intégré sera traité

correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles et accumulateurs, et les équipements électriques et électroniques usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

ATTENTION

La plage de fréquences suivante 65 - 74 MHz n'est pas affectée à la diffusion du son dans la table des affectations communes européennes et ne peut pas être utilisée en Europe.

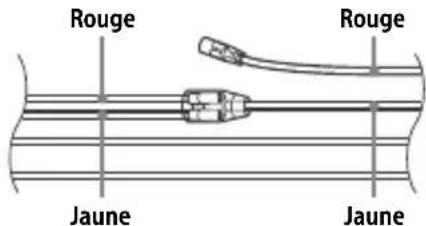

Avertissement au cas où le contact de votre voiture ne dispose pas d'une position ACC

Veillez à activer la fonction AUTO OFF (page 13). L'appareil se met hors tension complètement et automatiquement à l'heure définie une fois qu'il est éteint et que l'horloge est affichée (c'est-à-dire en maintenant OFF enfoncé pendant 1 seconde), ce qui évite de décharger la batterie. Si vous ne réglez pas la fonction AUTO OFF, appuyez sur OFF et maintenez-le enfoncé jusqu'à ce que l'affichage disparaisse chaque fois que vous coupez le contact.

Avis d'exclusion de responsabilité relatif aux services proposés par des tiers

Les services proposés par des tiers peuvent être modifiés, suspendus ou clôturés sans avis préalable. Sony n'assume aucune responsabilité dans ce genre de situation.

Table des matières

Emplacement des commandes. 5

Préparation

Retrait de la façade avant 7

Réinitialisation de l'appareil 7

Réglage de l'horloge 7

Contrôle de la tension de la batterie . . . . . 8

Connexion d'un périphérique USB 8

Connexion d'un autre périphérique audio portatif. 8

Utilisation de la radio

Utilisation de la radio 9

Utilisation du système RDS (Système de radiocommunication de données) 9

Lecture

Lecture d'un disque 11

Lecture d'un périphérique USB 11

Recherche et lecture de plages 12

Réglages

Désactivation du mode DEMO 13

Réglages de base 13

Configuration générale (GENERAL) 13

Configuration du son (SOUND) 15

Configuration de l'affichage (DISPLAY) 16

Informations complémentaires

Mise à jour du firmware 16

Précautions 16

Entretien 17

Spécifications 18

Dépannage 19

Messages 21

Liste des pièces pour installation 23

Raccordement 24

Installation 26

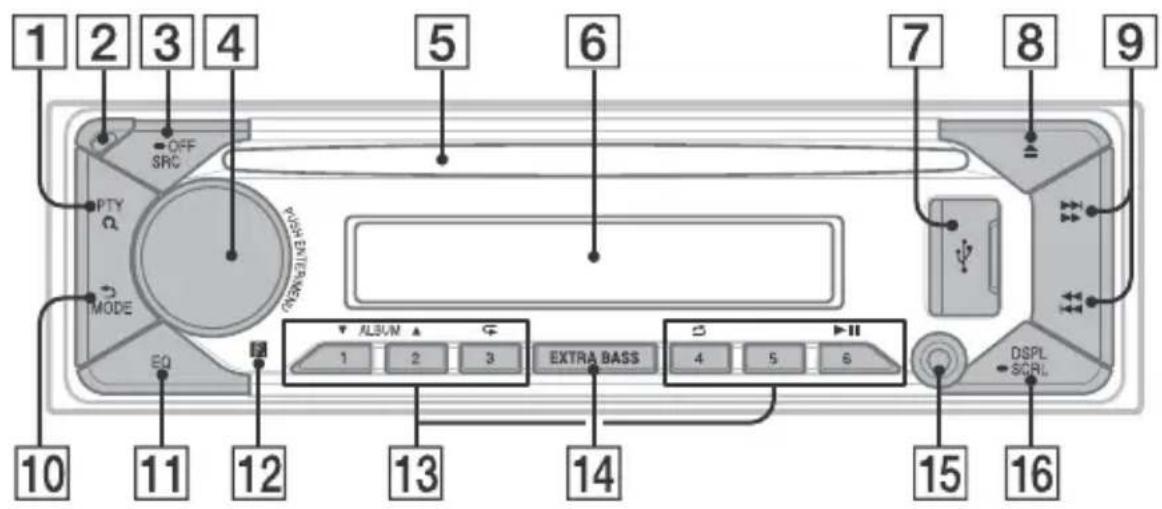

Emplacement des commandes

Appareil principal

1 PTY (type d'émission)

Sélectionnez PTY dans RDS.

Q (Rechercher) (page 12)

Permet d'accéder au mode de recherche pendant la lecture.

(Non disponible quand un périphérique USB en mode Android™ est connecté.)

2 Touche de déverrouillage de la façade avant

3 SRC (source)

Permet de mettre l'appareil sous tension. Permet aussi de changer de source.

OFF

Maintenez enfoncé pendant 1 seconde pour désactiver la source et afficher l'horloge.

Maintenez enfoncé pendant plus de 2 secondes pour mettre l'appareil hors tension et faire disparaître l'affichage.

4 Molette de réglage

Tournez cette commande pour régler le niveau du volume.

PUSH ENTER

Permet d'accéder à l'élément sélectionné.

Appuyez sur SRC, tournez puis appuyez pour modifier la source (délai de 2 secondes).

MENU

Permet d'ouvrir le menu de configuration.

Fente d'insertion du disque

6 Fenêtre d'affichage

7 Port USB

8 (Éjection du disque)

SEEK - / + )

Permettent de régler des stations automatiquement. Maintenez enfoncé pour rechercher une station manuellement.

I/Précédent/Suivant)

◁ / ▷ (Retour rapide/Avance rapide)

10 (Retour)

Permet de revenir à l'affichage précédent.

MODE (page 9)

EQ (Égaliseur) Sélectionnez une courbe de l'égaliseur. 12 Récepteur de la télécommande 13 Touches numériques (1 à 6)

Permettent de recevoir les stations radio mémorisées. Maintenez enfoncé pour mémoriser une station.

ALBUM▼/▲

Permettent de sauter un album pour le périphérique audio. Maintenez enfoncé pour sauter des albums en continu.

(Non disponible quand un périphérique USB en mode Android est connecté.)

(Répéter)

(Non disponible quand un périphérique USB en mode Android est connecté.)

(Aléatoire)

(Non disponible quand un périphérique USB en mode Android est connecté.)

(Lecture/pause)

14 EXTRA BASS Permet de renforcer les graves en synchronisation avec le niveau de volume. Appuyez pour modifier le réglage EXTRA BASS : [1], [2], [OFF]. 15 Prise d'entrée AUX DSPL (Affichage)

Appuyez pour changer les éléments d'affichage.

SCRL (Défilement)

Maintenez enfoncé pour faire défiler un élément d'affichage.

Préparation

Retrait de la façade avant

Vous pouvez retirer la façade avant de cet appareil pour le protéger du vol.

1 Appuyez sur OFF ① et maintenez enfoncé jusqu'à ce que l'appareil se mette hors tension, appuyez sur la touche de déverrouillage de la façade avant ②, puis tirez la façade avant vers vous pour la retirer.

Alarme d'avertissement

Si vous mettez la clé de contact en position OFF sans retirer la façade avant, l'alarme d'avertissement retentit pendant quelques secondes. L'alarme retentit uniquement lorsque l'amplificateur intégré est utilisé.

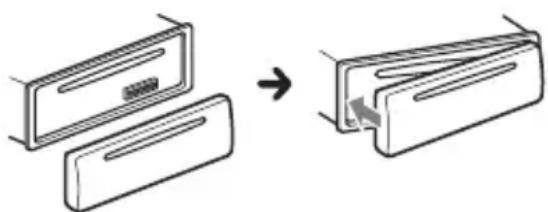

Installation de la façade avant

Réinitialisation de l'appareil

Avant la première mise en service de l'appareil ou après avoir remplacé la batterie du véhicule ou modifié les raccordements, vous devez réinitialiser l'appareil.

1 Appuyez sur DSPL et EQ pendant plus de 2 secondes.

Remarque

La réinitialisation de l'appareil remet l'heure à zéro et efface certaines informations mémorisées.

Réglage de la zone/région

Après réinitialisation de l'appareil, l'affichage du paramétrage de la zone/région apparaît.

1 Appuyez sur ENTER pendant que [SET AREA] est affiché.

La zone/région actuellement sélectionnée s'affiche.

2 Tournez la molette de réglage pour sélectionner [EUROPE] ou [RUSSIA], puis appuyez dessus. 3 Tournez la molette de réglage pour sélectionner [YES] ou [NO], puis appuyez dessus.

Si le réglage de la zone/région est modifié, l'appareil est réinitialisé, puis l'horloge s'affiche.

Ce réglage peut être configuré dans le menu de configuration générale (page 13).

Réglage de l'horloge

1 Appuyez sur MENU, tournez la molette de réglage pour sélectionner [GENERAL], puis appuyez dessus. 2 Tournez la molette de réglage pour sélectionner [SET CLOCK], puis appuyez dessus. 3 Tournez la molette de réglage pour sélectionner [MANUAL], puis appuyez dessus.

L'affichage de l'heure clignote.

4 Tournez la molette de réglage pour régler l'heure et les minutes.

Appuyez sur 144 / 10 > 1 (SEEK- + ) pour modifier l'affichage numérique.

5 Une fois les minutes réglées, appuyez sur MENU.

La configuration est terminée et l'horloge démarre.

Pour afficher l'horloge

Appuyez sur DSPL.

Pour régler l'heure automatique

Sélectionnez [AUTO] à l'étape 3.

Contrôle de la tension de la batterie

Vous pouvez contrôler la tension actuelle de la batterie. (Non disponible lorsque la source est désactivée et que l'horloge est affichée.)

1 Appuyez sur DSPL à plusieurs reprises jusqu'à ce que l'affichage de la tension de la batterie apparaisse.

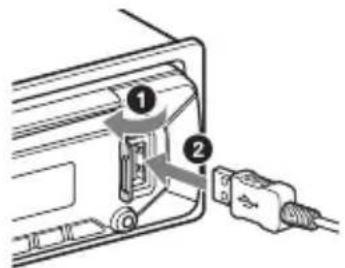

Connexion d'un périphérique USB

1 Baissez le volume sur le périphérique. 2 Raccordez le périphérique USB à l'appareil.

Connexion d'un autre périphérique audio portatif

1 Mettez le périphérique audio portatif hors tension. 2 Baissez le volume sur l'appareil. 3 Raccordez le périphérique audio portatif à la prise d'entrée AUX (mini-prise stéréo) de l'appareil à l'aide d'un cordon de raccordement (non fourni)*.

• Veillez à utiliser une fiche de type droit.

4 Appuyez sur SRC pour sélectionner [AUX].

Adaptation du niveau de volume du périphérique connecté aux autres sources

Démarrez la lecture sur le périphérique audio portatif à un niveau de volume modéré et réglez l'appareil sur votre volume d'écoute habituel.

Appuyez sur MENU, puis sélectionnez [SOUND] → [SET AUX VOL] (page 15).

Utilisation de la radio

Utilisation de la radio

Pour écouter la radio, appuyez sur SRC afin de sélectionner [TUNER].

Mémorisation automatique (BTM)

1. Appuyez sur MODE pour changer de bande (FM1, FM2, FM3 ou MW (PO)/LW (GO)). 2. Appuyez sur MENU, tournez la molette de réglage pour sélectionner [GENERAL], puis appuyez dessus. 3. Tournez la molette de réglage pour sélectionner [SET BTM], puis appuyez dessus.

L'appareil mémorise les stations sur les touches numériques dans l'ordre des fréquences.

Syntonisation

1. Appuyez sur MODE pour changer de bande (FM1, FM2, FM3 ou MW (PO)/LW (GO)). 2. Procédez à la syntonisation. Pour effectuer la syntonisation manuelle :

Appuyez sur \Vdash / \triangleright (SEEK-/+) et maintenez enfoncé pour localiser la fréquence approximativement, puis appuyez plusieurs fois sur

/ \Vdash (SEEK-/+) pour régler la fréquence souhaitée avec précision.

Pour effectuer la syntonisation automatique :

Appuyez sur \Vdash / \triangleright (SEEK-/+).

Le balayage s'interrompt lorsque l'appareil capte une station.

Mémorisation manuelle

1 Lorsque vous recevez la station que vous souhaitez mémoriser, appuyez sur une touche numérique (1 à 6) et maintenez-la enfoncée jusqu'à ce que [MEM] apparaisse.

Réception des stations mémorisées

1 Sélectionnez la bande, puis appuyez sur une touche numérique (1 à 6).

Utilisation du système RDS (Système de radiocommunication de données)

Réglage des fonctions AF (Fréquences alternatives) et TA (Messages de radioguidage)

AF règle en permanence la station sur le signal le plus fort du réseau et TA propose les messages et les programmes de radioguidage (TP) disponibles.

1 Appuyez sur MENU, tournez la molette de réglage pour sélectionner [GENERAL], puis appuyez dessus. 2 Tournez la molette de réglage pour sélectionner [SET AF/TA], puis appuyez dessus. 3 Tournez la molette de réglage pour sélectionner [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] ou [SET AF/TA-OFF], puis appuyez dessus.

Mémorisation des stations RDS avec les réglages AF et TA

Vous pouvez présélectionner les stations RDS avec un réglage AF/TA. Réglez AF/TA, puis mémorisez la station à l'aide de la fonction BTM ou manuelle. Si vous effectuez une présélection manuelle, vous pouvez également présélectionner des stations non-RDS.

Réception de messages d'urgence

Lorsque la fonction AF ou TA est activée, les messages d'urgence interrompent automatiquement la source sélectionnée en cours de diffusion.

Réglage du niveau de volume pendant la diffusion d'un message de radioguidage

Le niveau sera enregistré dans la mémoire pour les messages de radioguidage ultérieurs, indépendamment du niveau de volume normal.

Écoute continue d'une émission régionale (REGIONAL)

Lorsque les fonctions AF et REGIONAL sont activées, vous ne basculez pas sur une autre station régionale ayant une fréquence plus puissante. Si vous quittez la zone de réception de cette émission régionale, réglez [SET REGIONAL] dans [GENERAL] sur [SET REG-OFF] en cours de réception FM (page 14).

Cette fonction est inopérante au Royaume-Uni et dans certaines autres régions.

Fonction de liaison locale (Royaume-Uni uniquement)

Cette fonction vous permet de sélectionner d'autres stations locales de la région, même si elles ne sont pas associées à vos touches numériques.

En cours de réception FM, appuyez sur une touche numérique (1 à 6) sur laquelle une station locale est mémorisée. Dans les 5 secondes qui suivent, appuyez de nouveau sur la touche numérique de la station locale. Répétez cette procédure jusqu'à ce que vous captiez la station locale souhaitée.

Sélection de types d'émission (PTY)

1. En cours de réception FM, appuyez sur PTY. 2. Tournez la molette de réglage jusqu'à ce que le type d'émission souhaité apparaisse, puis appuyez dessus. L'appareil commence à rechercher une station diffusant le type d'émission sélectionné.

Types d'émissions

NEWS (Dernières nouvelles), AFFAIRS (Questions d'actualités), INFO (Informations), SPORT (Sport), EDUCATE (Éducation), DRAMA (Théâtre), CULTURE (Culture), SCIENCE (Sciences), VARIED (Divers), POP M (Variétés), ROCK M (Rock), EASY M (Musique d'ambiance), LIGHT M (Musique classique pour non spécialistes), CLASSICS (Musique classique pour public averti), OTHER M (Autres musiques), WEATHER (Météo), FINANCE (Informations financières), CHILDREN (Programme pour enfants), SOCIAL (Questions de société), RELIGION (Religion), PHONE IN (Libre antenne), TRAVEL (Voyages), LEISURE (Loisirs), JAZZ (Musique jazz), COUNTRY (Musique country), NATION M (Musiques du monde), OLDIES (Musique rétro), FOLK M (Musique folk), DOCUMENT (Documentaires)

Lecture

Lecture d'un disque

1. Insérez le disque (étiquette vers le haut).

La lecture commence automatiquement.

Lecture d'un périphérique USB

Des périphériques USB* de type AOA (Android Open Accessory) 2.0, MSC (Mass Storage Class) et MTP (Media Transfer Protocol) compatibles avec la norme USB peuvent être utilisés. Selon le périphérique USB, le mode Android ou le mode MSC/MTP peut être sélectionné sur l'appareil. La sélection du mode MTP peut être obligatoire avec certains lecteurs multimédia numériques ou smartphones Android.

• tels qu'un lecteur Flash USB, un lecteur multimédia numérique ou un smartphone Android

Remarques

• Pour plus de détails sur la compatibilité de votre périphérique USB, visitez le site d'assistance indiqué sur la couverture arrière.
• Les smartphones exécutant Android OS 4.1 ou ultérieur prenant en charge Android Open Accessory 2.0 (AOA 2.0). Toutefois, certains smartphones peuvent ne pas prendre complètement en charge AOA 2.0 même s'ils exécutent Android OS 4.1 ou ultérieur. Pour plus de détails sur la compatibilité de votre smartphone Android, visitez le site d'assistance indiqué sur la couverture arrière.
• La lecture des fichiers suivants n'est pas prise en charge.

MP3/WMA/FLAC :

• fichiers contenant une protection des droits d'auteur
• fichiers DRM (Gestion des droits numériques)
• fichiers audio multicanaux MP3/WMA :
• fichiers comprimés sans perte

Avant d'établir une connexion, sélectionnez le mode USB (mode Android ou mode MSC/MTP) en fonction du périphérique USB (page 14).

1 Raccordez un périphérique USB au port USB (page 8).

Si un périphérique est déjà raccordé, pour démarrer la lecture, appuyez sur SRC pour sélectionner [USB].

2 Réglez le volume sur cet appareil.

Pour arrêter la lecture

Appuyez sur OFF et maintenez enfoncé pendant 1 seconde.

Pour retirer le périphérique

Arrêtez la lecture, puis retirez le périphérique.

Recherche et lecture de plages

Lecture répétée et aléatoire

Non disponible quand un périphérique USB en mode Android est connecté.

1 En cours de lecture, appuyez plusieurs fois sur (Répéter) ou (Aléatoire) pour sélectionner le mode de lecture souhaité. Le démarrage de la lecture dans le mode sélectionné peut prendre un certain temps.

Les modes de lecture disponibles diffèrent selon la source audio sélectionnée.

Recherche d'une plage par son nom (Quick-BrowZer™)

Non disponible quand un périphérique USB en mode Android est connecté.

1 Pendant la lecture CD ou USB, appuyez sur (Recherche)* pour afficher la liste des catégories de recherche. Lorsque la liste des plages s'affiche, appuyez plusieurs fois sur (Retour) jusqu'à ce que la catégorie de recherche souhaitée apparaisse.

• Pendant la lecture USB, appuyez sur (Recherche) pendant plus de 2 secondes pour revenir directement au début de la liste de catégories.

2 Tournez la molette de réglage pour sélectionner la catégorie de recherche de votre choix, puis appuyez pour valider. 3 Répétez l'étape 2 pour rechercher la plage souhaitée. La lecture commence.

Pour quitter le mode Quick-BrowZer, appuyez sur (Recherche).

Recherche d'éléments par saut (Mode Saut)

Non disponible quand un périphérique USB en mode Android est connecté.

1 Pendant la lecture CD ou USB, appuyez sur (Recherche). 2 Appuyez sur ▸ (SEEK +). 3 Tournez la molette de réglage pour sélectionner l'objet. L'appareil effectue des sauts dans la liste par pas de 10 % du nombre total d'éléments. 4 Appuyez sur ENTER pour revenir au mode Quick-BrowZer. L'élément sélectionné apparaît. 5 Tournez la molette de réglage pour sélectionner l'élément souhaité, puis appuyez dessus. La lecture commence.

Réglages

Désactivation du mode DEMO

Vous pouvez désactiver l'écran de démonstration qui s'affiche lorsque la source est désactivée et que l'horloge est affichée.

1 Appuyez sur MENU, tournez la molette de réglage pour sélectionner [GENERAL], puis appuyez dessus. 2 Tournez la molette de réglage pour sélectionner [SET DEMO], puis appuyez dessus. 3 Tournez la molette de réglage pour sélectionner [SET DEMO-OFF], puis appuyez dessus. Le réglage est terminé. 4 Appuyez deux fois sur (Retour). L'affichage revient au mode de réception/lecture normal.

Réglages de base

Vous pouvez régler des paramètres dans les catégories de configuration suivantes : Configuration générale (GENERAL), Configuration du son (SOUND) et Configuration de l'affichage (DISPLAY).

1 Appuyez sur MENU. 2 Tournez la molette de réglage pour sélectionner la catégorie de configuration, puis appuyez dessus. Les paramètres qui peuvent être définis varient selon la source et les réglages. 3 Tournez la molette de réglage pour sélectionner les options, puis appuyez dessus.

Pour revenir à l'affichage précédent

Appuyez sur (Retour).

Configuration générale (GENERAL)

AREA (zone)

1. Spécifie la région dans laquelle cet appareil est utilisé : [EUROPE], [RUSSIA]. Si le réglage actuel de la zone/région est modifié, l'appareil est réinitialisé, puis l'horloge s'affiche. (Disponible uniquement lorsque la source est désactivée et que l'horloge est affichée.)

Permet de régler l'horloge : [AUTO], [MANUAL].

CAUT ALM (alarme d'avertissement)

Permet d'activer la fonction d'alarme d'avertissement : [ON], [OFF] (page 7). (Disponible uniquement lorsque la source est désactivée et que l'horloge est affichée.)

BEEP (signal sonore)

Permet d'activer le signal sonore : [ON], [OFF].

AUTO OFF (extinction automatique)

Permet d'éteindre l'appareil automatiquement après un certain laps de temps lorsque l'appareil est mis hors tension et que l'horloge est affichée (maintenez OFF enfoncé pendant 1 seconde) : [ON] (30 minutes), [OFF].

STEERING (volant)

Permet d'enregistrer/de réinitialiser les paramètres de la télécommande au volant.

(Disponible uniquement lorsque la source est désactivée et que l'horloge est affichée.)

STR CONTROL (commande au volant) Permet de sélectionner le mode d'entrée de la télécommande connectée. Pour éviter toute erreur de fonctionnement, vérifiez avant utilisation si le mode d'entrée correspond à la télécommande connectée.

CUSTOM (personnalisation)

Mode d'entrée de la télécommande au volant

PRESET (préréglage)

Mode d'entrée de la télécommande filaire, excluant la télécommande au volant

(Sélectionné automatiquement lors de l'exécution de [RESET CUSTOM].)

Permet d'enregistrer les fonctions (SOURCE, ATT, VOL +/-, SEEK +/-) dans la télécommande au volant :

1. Tournez la molette de réglage pour sélectionner la fonction que vous souhaitez attribuer à la télécommande au volant, puis appuyez dessus. Lorsque [REGISTER] clignote, appuyez sur le bouton de la télécommande au volant auquel vous souhaitez attribuer la fonction et maintenez-le enfoncé. Lorsque l'enregistrement est terminé, [REGISTERED] s'affiche. Pour enregistrer d'autres fonctions, répétez les étapes 1 et 2.

(Disponible uniquement lorsque [STR CONTROL] est réglé sur [CUSTOM].)

RESET CUSTOM (réinitialiser personnalisation)

Permet de réinitialiser les fonctions enregistrées de la télécommande au volant : [YES], [NO].

(Disponible uniquement lorsque [STR CONTROL] est réglé sur [CUSTOM].)

Remarques

• Lorsque vous réglez ces paramètres, seules les commandes par touches sur l'appareil sont disponibles. Pour des raisons de sécurité, garez votre voiture avant de procéder à ce réglage.
• Si une erreur se produit lors de l'enregistrement, toutes les données enregistrées sont réservées. Recommencez l'enregistrement à partir de la fonction qui est à l'origine de l'erreur.
• Il est possible que cette fonction ne soit pas disponible sur certains véhicules. Pour plus de détails sur la compatibilité de votre véhicule, visitez le site d'assistance indiqué sur la couverture arrière.

USB MODE (mode USB)

Permet de modifier le mode USB : [ANDROID], [MSC/MTP].

(Disponible uniquement lorsque la source USB est sélectionnée.)

AF/TA (fréquences alternatives/messages de radioguidage)

Permet de sélectionner le réglage des fréquences alternatives (AF) et des messages de radioguidage (TA) : [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF]. (Disponible quand une source quelconque est sélectionnée.)

RÉGIONAL (régional)

Permet de restreindre la réception à une région spécifique : [ON], [OFF].

(Disponible uniquement pendant la réception FM.)

BTM (mémorisation des accords) (page 9)

(Disponible uniquement lorsque le syntoniseur est sélectionné.)

FIRMWARE (firmware)

(Disponible uniquement lorsque la source est désactivée et que l'horloge est affichée.)

Permet de vérifier/mettre à jour la version du firmware. Pour plus d'informations, visitez le site d'assistance à l'adresse mentionnée sur la couverture arrière.

FW VERSION (version du firmware)

Affiche la version actuelle du firmware.

FW UPDATE (mise à jour du firmware)

Lance le processus de mise à jour du firmware : [YES], [NO].

La mise à jour du firmware dure quelques minutes. Pendant la mise à jour, ne tournez pas la clé de contact sur la position OFF et ne retirez pas le périphérique USB.

Configuration du son (SOUND)

Ce menu de configuration n'est pas disponible lorsque la source est désactivée et que l'horloge est affichée.

EQ10 PRESET (préréglage EQ10)

Sélectionnez une courbe d'égalisation parmi les 10 courbes disponibles ou désactivez la fonction :

Il est possible de mémoriser le réglage de la courbe de l'égaliseur pour chaque source.

• Le réglage [KARAOKE] réduit le son vocal, mais ne le supprime pas complètement pendant la lecture. En outre, il n'est pas possible d'utiliser un micro.

EQ10 CUSTOM (personnalisation EQ10)

Permet de régler [CUSTOM] pour EQ10.

Réglage de la courbe d'égalisation :

Le niveau de volume peut être réglé par incréments de 1 dB, de -6 dB à +6 dB.

BALANCE (balance)

Permet de régler la balance du son : [RIGHT-15] - [CENTER] - [LEFT-15].

FADER (équilibre avant/arrière)

Permet de régler le niveau relatif : [FRONT-15] - [CENTER] - [REAR-15].

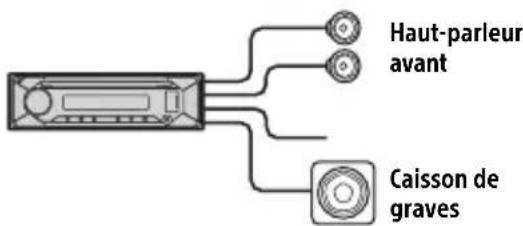

S.WOOFER (caisson de graves)

SW LEVEL (niveau du caisson de graves) Permet de régler le volume du caisson de graves : [+6 dB] - [0 dB] - [-6 dB].

([ATT] est affiché au réglage le plus bas.)

SW PHASE (phase du caisson de graves) Permet de sélectionner la phase du caisson de graves : [SUB NORM], [SUB REV].

LPF FREQ (fréquence du filtre passe-bas) Permet de sélectionner la fréquence de coupure du caisson de graves : [80Hz], [100Hz], [120Hz].

HPF FREQ (fréquence du filtre passe-haut)

Permet de sélectionner la fréquence de coupure du haut-parleur avant/arrière : [OFF], [80Hz], [100Hz], [120Hz].

AUX VOL (niveau de volume AUX)

Permet de régler le niveau de volume de chaque périphérique auxiliaire raccordé : [+18 dB] - [0 dB] - [-8 dB]

Ce réglage évite d'ajuster le niveau de volume entre les sources.

(Disponible uniquement lorsque AUX est sélectionné.)

Configuration de l'affichage (DISPLAY)

DIMMER (régulateur de luminosité)

Permet de modifier la luminosité de

l'affichage : [OFF], [ON], [CLK] (horloge).

Pour activer cette fonction uniquement pendant une durée définie, sélectionnez [CLK], puis définissez l'heure de début et l'heure de fin.

• Pour définir la luminosité quand la fonction du régulateur de luminosité est activée :

réglez [DIMMER] sur [ON], puis ajustez [BRIGHTNESS].

- Pour définir la luminosité quand la fonction du régulateur de luminosité est désactivée :

réglez [DIMMER] sur [OFF], puis ajustez [BRIGHTNESS].

Le réglage de luminosité est mémorisé et appliqué lorsque la fonction du régulateur de luminosité est activée ou désactivée.

Permet de régler la luminosité de

l'affichage. Le niveau de luminosité est réglable : [1] - [10].

SND SYNC (synchronisation du son)

Active la synchronisation de l'illumination avec le son : [ON], [OFF].

(Non disponible lorsqu'aucune source n'est sélectionnée et que l'horloge est affichée.)

AUTO SCR (défilement automatique)

Permet de faire défiler automatiquement les rubriques longues : [ON], [OFF].

(Non disponible lorsque AUX ou le syntoniseur est sélectionné.)

Informations complémentaires

Mise à jour du firmware

Pour mettre à jour le firmware, consultez le site d'assistance à l'adresse mentionnée sur la couverture arrière, puis suivez les instructions en ligne.

Remarque

Ne retirez pas la clé USB pendant la mise à jour.

Précautions

• Ne laissez pas la façade avant ou des périphériques audio sur le tableau de bord.
• Quand l'appareil est mis sous tension, l'antenne électrique se déploie automatiquement.
• Ne renversez pas de liquide sur l'appareil.

Condensation

Ne renversez pas de liquide sur les disques. Si de la condensation se produit dans l'appareil, retirez le disque et attendez environ une heure que l'humidité se soit évaporée. Sinon l'appareil ne fonctionnera pas correctement.

Remarques sur les disques

• N'exposez pas les disques à la lumière directe du soleil ou à des sources de chaleur comme des conduits d'air chaud et ne les laissez pas dans une voiture garée en plein soleil.
• Essuyez les disques avec un chiffon de nettoyage en partant du centre vers l'extérieur. N'utilisez pas de solvants tels que de l'essence, du diluant, des nettoyants disponibles dans le commerce.

• Cet appareil est conçu pour la lecture des disques conformes à la norme Compact Disc (CD). Les DualDiscs et certains disques de musique encodés avec des technologies de protection des droits d'auteur ne sont pas conformes à la norme Compact Disc (CD), par conséquent, ces disques ne peuvent pas être lus avec cet appareil.
• Disques NE POUVANT PAS être lus sur cet appareil
• Disques sur lesquels sont collés des étiquettes, des autocollants, de l'adhésif ou du papier. La lecture de tels disques pourrait entraîner un problème de fonctionnement ou endommager le disque.
• Disques de forme non standard (notamment en forme de cœur, de carré ou d'étoile). Vous risquez d'endommager votre appareil si vous essayez de les lire.
• Disques de 8 cm.

Remarques sur les disques CD-R/CD-RW

• Si le disque en multisession commence par une session CD-DA, il est identifié comme un disque CD-DA et les autres sessions ne sont pas lues.
• Disques NE POUVANT PAS être lus sur cet appareil
• Les CD-R/CD-RW avec une qualité d'enregistrement médiocre.
• Les CD-R/CD-RW enregistrés avec un appareil d'enregistrement incompatible.
• Les CD-R/CD-RW finalisés de façon incorrecte.
• Les CD-R/CD-RW autres que ceux enregistrés au format de CD de musique ou au format MP3 conforme à la norme ISO9660 Level 1/Level 2, Joliet/Romeo ou multisession.

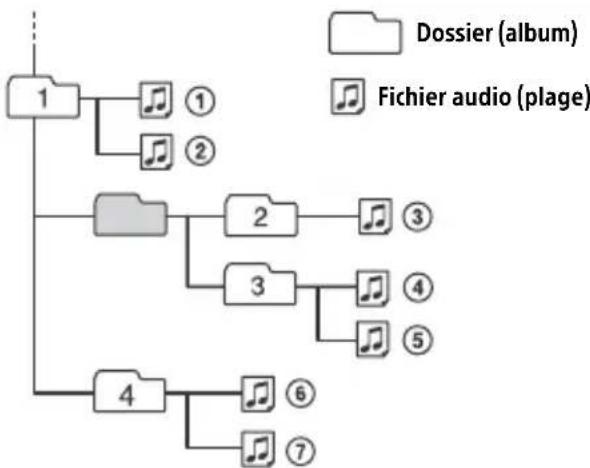

Ordre de lecture des fichiers audio

Si vous avez des questions concernant cet appareil ou si vous rencontrez des problèmes qui ne sont pas abordés dans ce mode d'emploi, contactez votre revendeur Sony le plus proche.

Entretien

Nettoyage des connecteurs

Évitez de toucher directement les connecteurs. L'appareil peut ne pas fonctionner correctement si les connecteurs entre l'appareil et la façade avant sont souillés. Pour éviter cette situation, retirez la façade avant (page 7) et nettoyez les connecteurs à l'aide d'un coton-tige. N'exercez pas une pression trop forte. Vous risqueriez d'endommager les connecteurs.

Remarque

Pour votre sécurité, n'enlevez pas la façade avant pendant que vous conduisez.

Spécifications

Radio

FM

Plage de syntonisation : quand [AREA] est réglé sur [EUROPE] : 87,5 MHz - 108,0 MHz ; quand [AREA] est réglé sur [RUSSIA] : FM1/FM2 : 87,5 MHz - 108,0 MHz (par pas de 50 kHz), FM3 : 65 MHz - 74 MHz (par pas de 30 kHz)

Sensibilité utile : 7 dBf

Rapport signal/bruit : 73 dB

Séparation : 50 dB à 1 kHz

MW (PO)/LW (GO)

Plage de syntonisation : 531 kHz - 1602 kHz (MW (PO)), 153 kHz - 279 kHz (LW (GO))

Sensibilité : MW (PO) : 26 μV, LW (GO) : 50 μV

Lecteur CD

Rapport signal/bruit : 95 dB ; réponse en fréquence : 20 Hz - 20 000 Hz

Nombre maximum*1 de : dossiers (albums)*2 : 150 ; fichiers (plages) et dossiers*3 : 300 ; caractères affichables pour un nom de dossier/fichier : 32 (Joliet)/64 (Romeo)

Codec correspondant : MP3 (.mp3) et WMA (.wma)

1 CD-R/CD-RW seulement 2 dossier racine inclus *3 peut être inférieur à la valeur mesurée si les noms de dossier/fichier contiennent beaucoup de caractères

Lecteur USB

Interface : USB (haute vitesse) Courant maximal : 500 mA Nombre maximum de dossiers et fichiers susceptibles d'être reconnus : dossiers (albums) : 256 fichiers (plages) par dossier : 256 Protocole AOA (Android Open Accessory) compatible : 2.0

Codec correspondant : MP3 (.mp3) Débit binaire : 8 kbits/s - 320 kbits/s (prise en charge de VBR (Variable Bit Rate)) Taux d'échantillonnage : 16 kHz - 48 kHz WMA (.wma) Débit binaire : 32 kbits/s - 192 kbits/s (prise en charge de VBR (Variable Bit Rate)) Taux d'échantillonnage : 32 kHz, 44,1 kHz, 48 kHz FLAC (.flac) Profondeur de bit : 16 bits, 24 bits Taux d'échantillonnage : 44,1 kHz, 48 kHz Système de fichiers pris en charge : FAT16, FAT32

Amplificateur de puissance

Sortie : sorties haut-parleurs Impédance des haut-parleurs : 4 Ω - 8 Ω Puissance de sortie maximale : 55 W × 4 (sous 4 Ω)

Généralités

Alimentation requise : batterie de véhicule 12 V CC (masse négative)

Consommation nominale : 10 A

Dimensions : environ 178 mm × 50 mm × 176 mm (l/h/p)

Dimensions du support : environ 182 mm × 53 mm × 159 mm (l/h/p)

Poids : environ 1,2 kg Contenu de l'emballage : Appareil principal (1) Composants destinés à l'installation et au raccordement (1 jeu)

Adressez-vous au concessionnaire pour tout renseignement complémentaire.

La conception et les spécifications sont sujettes à modification sans préavis.

Copyrights

Windows Media est une marque ou une marque déposée de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Ce produit est protégé par des droits de propriété intellectuelle de Microsoft Corporation. Toute utilisation ou diffusion de la technologie décrite sortant du cadre de l'utilisation de ce produit est interdite sans licence accordée par Microsoft ou une filiale autorisée de Microsoft.

Android est une marque de Google LLC.

libFLAC

Copyright (C) 2000-2009 Josh Coalson Copyright (C) 2011-2013 Xiph.Org Foundation

La redistribution et l'utilisation en formes source et binaire, avec ou sans modification, sont permises pourvu que les conditions suivantes soient respectées :

• Toute redistribution de code source doit être accompagnée de la mention du copyright correspondant, de la liste de conditions et de la clause de non-responsabilité ci-dessous.
• Les redistributions en forme binaire doivent reproduire l'avis de droits d'auteur ci-dessus, cette liste de conditions et la clause de non-responsabilité ci-dessous dans la documentation et/ou tout autre matériel fourni avec la distribution.
• Ni le nom de Xiph.org Foundation, ni celui de ses contributeurs ne peut être utilisé pour soutenir ou promouvoir des produits dérivés de ce logiciel sans autorisation spécifique écrite préalable.

CE LOGICIEL EST FOURNI PAR LES DÉTENTEURS DU COPYRIGHT ET SES CONTRIBUTEURS « EN L'ÉTAT » SANS QUELQUE GARANTIE QUE CE SOIT, EXPRESSE OU IMPLICITE, INCLUANT MAIS SANS S'Y LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE CONVENANCE À UNE FIN PARTICULIÈRE. EN AUCUN CAS LA FONDATION OU SES CONTRIBUTEURS NE PEUVENT ÊTRE TENUS POUR RESPONSABLES D'UN QUELCONQUE DOMMAGE DIRECT, INDIRECT, ACCESSOIRE, PARTICULIER, EXEMPLAIRE OU CONSÉCUTIF (Y COMPRIS, MAIS SANS S'Y LIMITER, L'ACQUISITION DE PRODUITS OU SERVICES DE SUBSTITUTION ; LA PERTE DE JOUISSANCE, DE DONNÉES OU DE BÉNÉFICES ; OU LES PERTES D'EXPLOITATION) QUELLES QU'EN SOIENT LES CAUSES ET QUEL QUE SOIT LE TYPE DE RESPONSABILITÉ, CONTRACTUELLE, SANS FAUTE OU FONDÉE SUR UN DÉLIT CIVIL (Y COMPRIS PAR NÉGLIGENCE OU POUR UNE AUTRE CAUSE) RÉSULTANT D'UNE MANIÈRE OU D'UNE AUTRE DE L'UTILISATION DE CE LOGICIEL, MÊME SI MENTION A ÉTÉ FAITE DE LA POSSIBILITÉ DE TELS DOMMAGES.

Dépannage

La liste de contrôle suivante vous aidera à remédier aux problèmes que vous pourriez rencontrer avec cet appareil.

Avant de passer en revue la liste de contrôles ci-dessous, vérifiez les procédures de raccordement et d'utilisation.

Pour plus de détails sur l'utilisation du fusible et le retrait de l'appareil du tableau de bord, reportez-vous à la section « Raccordement/Installation » (page 23).

Si le problème n'est pas résolu, visitez le site d'assistance indiqué sur la couverture arrière.

Généralités

Absence de son ou son très faible.

→ La position de la commande d'équilibre avant-arrête [FADER] n'est pas réglée pour un système à 2 haut-parleurs. → Le volume de l'appareil et/ou du périphérique connecté est très faible. - Augmentez le volume de l'appareil et du périphérique connecté.

Aucun bip n'est émis.

→ Un amplificateur de puissance en option est raccordé et vous n'utilisez pas l'amplificateur intégré.

Les stations mémorisées et l'heure sont effacées.

Le fusible a sauté.

Émission de bruit lorsque la position de la clé de contact est modifiée.

→ Les câbles ne sont pas raccordés correctement au connecteur d'alimentation destiné aux accessoires du véhicule.

En cours de lecture ou de réception, le mode de démonstration démarre.

→ Si aucune opération n'est effectuée pendant 5 minutes avec [DEMO-ON] activé, le mode de démonstration démarre.

• Réglez [DEMO-OFF] (page 13).

L'affichage disparaît de la fenêtre d'affichage ou il n'apparaît pas.

→ Les connecteurs sont sales (page 17).

L'affichage/illumination clignote.

→ L'alimentation est insuffisante.

• Vérifiez que la batterie du véhicule fournit une alimentation suffisante à l'appareil. (L'alimentation requise est de 12 V CC.)

Les touches de commande sont inopérantes.

Le disque ne s'éjecte pas.

→ Le raccordement n'est pas correct.

• Appuyez sur DSPL et EQ pendant plus de 2 secondes pour réinitialiser l'appareil.

Le contenu stocké en mémoire est effacé.

L'horloge n'est pas précise lorsqu'elle est réglée automatiquement.

→ Les données d'horloge sur les ondes radio ne sont pas précises.

• Réglez l'horloge manuellement (page 7).

Réception radio

La réception radio est mauvaise.

Des parasites sont émis.

→ Connectez l'antenne fermement.

Il est impossible de syntoniser les fréquences comprises entre 65 MHz et 74 MHz en FM3.

→ [AREA] est réglé sur [EUROPE].

• Réglez [AREA] sur [RUSSIA] (page 13).

RDS

Réception impossible des services RDS (quand [AREA] est réglé sur [RUSSIA]).

→ FM3 est sélectionné.

• Sélectionnez FM1 ou FM2.

→ Les services RDS ne sont pas disponibles dans la région actuelle.

Une recherche (SEEK) commence après quelques secondes d'écoute.

La station ne diffuse pas de programmes de radioguidage (fonction TP désactivée) ou le signal capté est faible.

• Désactivez TA (page 9).

Aucun message de radioguidage.

Activez TA (page 9). La station n'émet pas de messages de radioguidage, malgré l'indication TP.

• Réglez la fréquence pour capter une autre station.

PTY affiche [- - - - -]

La station en cours n'est pas une station RDS ou la réception radio est mauvaise.

Le nom du service de l'émission clignote.

→ Il n'existe aucune fréquence alternative pour la station actuelle.

• Appuyez sur / (SEEK -/+) pendant que le nom du service de l'émission clignote. [PI SEEK] apparaît et l'appareil commence à chercher une autre fréquence avec les mêmes données PI (identification de programme).

Lecture de CD

La lecture du disque ne démarre pas.

→ Le disque est défectueux ou sale. → Les CD-R/CD-RW ne sont pas destinés à un usage audio (page 17).

Impossible de lire des fichiers MP3/WMA.

→ Le disque n'est pas compatible avec le format MP3/WMA et la version. Pour plus d'informations sur les disques et les formats reconnus, visitez le site d'assistance à l'adresse mentionnée sur la couverture arrière.

Certains fichiers MP3/WMA exigent un délai plus long que d'autres avant le début de la lecture.

→ La lecture des types de disques suivants exige un délai de démarrage plus long.

• Disques comptant une hiérarchie de dossiers complexe.
• Disques enregistrés en multisession.
• Disques auxquels il est possible d'ajouter des données.

Lecture de périphériques USB

La lecture sur un périphérique USB exige un délai de démarrage plus long.

→ Le périphérique USB contient des fichiers comportant une hiérarchie de dossiers complexe.

Impossible de lire le fichier audio.

→ Pour plus d'informations sur les formats pris en charge, consultez les « Spécifications » (page 18). Si le fichier audio est toujours impossible à lire, consultez le mode d'emploi fourni avec le périphérique USB ou contactez le fabricant du périphérique USB.

Les opérations de saut d'album, saut d'éléments (Mode Saut) et de recherche de plage par nom (Quick-BrowZer) sont impossibles à exécuter.

→ Réglez [USB MODE] sur [MSC/MTP] (page 14).

Le son ne peut pas être reproduit pendant la lecture en mode Android.

→ Vérifiez l'objet de l'application de lecture audio sur le smartphone Android.

Messages

Les messages suivants peuvent s'afficher ou clignoter pendant le fonctionnement.

INVALID: L'opération sélectionnée n'est peut-être pas valide.

READ

→ Attendez que la lecture des informations soit terminée et que la lecture commence automatiquement. Cela peut prendre un certain temps, en fonction de l'organisation des fichiers.

(trait de soulignement): impossible d'afficher le caractère.

Pour la lecture de CD :

CD ERROR

Nettoyez le disque ou insérez-le correctement. Vérifiez également s'il n'est pas vierge ou défectueux.

CD NO DISC

→ Insérez un disque contenant des fichiers susceptibles d'être lus (page 18).

CD NO MUSIC

→ Insérez un disque contenant des fichiers susceptibles d'être lus (page 18).

CD PUSH EJT : le disque n'a pas pu être éjecté correctement.

→ Appuyez sur △ (Éjecter).

La fin du disque est atteinte.

Pour la lecture de périphériques USB :

HUB NO SUPRT : les concentrateurs USB ne sont pas pris en charge.

NOT SUPPORT ANDROID MODE

→ Un périphérique USB ne prenant pas en charge AOA (Android Open Accessory) 2.0 est connecté à l'appareil quand [USB MODE] est réglé sur [ANDROID]. - Réglez [USB MODE] sur [MSC/MTP] (page 14).

USB ERROR

→ Connectez à nouveau le périphérique USB.

USB NO DEV

Assurez-vous que le périphérique USB ou le câble USB est correctement raccordé.

USB NO MUSIC

→ Connectez un périphérique USB contenant des fichiers susceptibles d'être lus (page 18).

USB NO SUPRT

→ Pour plus de détails sur la compatibilité de votre périphérique USB, visitez le site d'assistance indiqué sur la couverture arrière.

USB OVERLOAD : le périphérique USB est surchargé.

→ Débranchez le périphérique USB, puis appuyez sur SRC pour sélectionner une autre source. → Le périphérique USB est défectueux ou un périphérique non pris en charge est connecté.

Pour la transmission RDS :

NO AF : aucune fréquence alternative. → Appuyez sur ∠∠ / ∠∠ (SEEK-/+） pendant que le nom du service de l'émission clignote. L'appareil commence à rechercher une autre fréquence avec les mêmes données d'identification de programme (PI) (l'indication [PI SEEK] apparaît). NO PI : absence d'identification de programme. La station sélectionnée ne comporte pas de données PI (identification de programme). → Sélectionnez une autre station. NO TP : aucun programme de radioguidage. → L'appareil continue à rechercher les stations TP.

Pour utiliser la télécommande au volant :

ERROR

→ Recommencez l'enregistrement à partir de la fonction qui est à l'origine de l'erreur (page 14).

TIMEOUT

→ Essayez de procéder à l'enregistrement pendant que [REGISTER] clignote (pendant 6 secondes environ) (page 14).

Pour le fonctionnement de la mise à jour du firmware :

FILE ERROR : le programme de mise à jour n'est pas stocké sur le périphérique USB. → Stockez le programme de mise à jour sur le périphérique USB, puis réessayez (page 16).

UPDATE ERROR PRESS ENTER : la mise à jour du firmware ne s'est pas terminée correctement.

→ Appuyez sur ENTER pour effacer le message, puis réessayez. Pendant la mise à jour, ne tournez pas la clé de contact sur la position OFF et ne retirez pas le périphérique USB (page 16).

Si ces solutions ne permettent pas d'améliorer la situation, contactez votre revendeur Sony le plus proche. Si vous portez l'appareil à réparer en raison d'un problème de lecture de périphérique, apportez le périphérique utilisé au moment où le problème s'est produit.

• Acheminez tous les fils de masse jusqu'à un point de masse commun. Veillez à ce qu'aucun fil ne soit coincé sous une vis ou happé par des pièces mobiles (par exemple, une glissière de siège).
• Avant d'effectuer les raccordements, coupez le contact du véhicule pour éviter les courts-circuits.
• Raccordez le câble d'alimentation ⑥ à l'appareil et aux haut-parleurs avant de le brancher sur le connecteur d'alimentation auxiliaire.
• Pour des raisons de sécurité, veillez à isoler avec du ruban isolant les extrémités libres des fils non raccordés.

Précautions

• Choisissez soigneusement l'emplacement d'installation afin que l'appareil n'entrave pas la conduite normale.
• Évitez d'installer l'appareil dans des endroits soumis à la poussière, à la saleté, à des vibrations excessives ou à des températures élevées, notamment les rayons directs du soleil ou la proximité des conduites de chauffage. Utilisez exclusivement le matériel de fixation fourni afin de garantir une installation sûre.

Remarque sur le câble d'alimentation (jaune) : lorsque vous raccordez cet appareil conjointement avec d'autres équipements stéréo, l'intensité nominale du circuit du véhicule auquel l'appareil est raccordé doit être supérieure à la somme des intensités nominales des fusibles de chaque composant.

Réglage de l'angle de fixation

Réglez l'angle de fixation afin qu'il soit inférieur à 30°.

Liste des pièces pour installation

①

(2)

(3)

(4)

(5)

(6)

• Cette liste des pièces ne comprend pas tout le contenu de l'emballage.
• Le support ① et le tour de protection ③ sont fixés à l'appareil en usine. Avant de monter l'appareil, utilisez les clés de déblocage ② pour retirer le support ① de l'appareil. Pour plus d'informations, consultez la section « Retrait du tour de protection et du support » (page 26).
• Conservez les clés de déblocage (2), car vous en aurez besoin à l'avenir si vous décidez de retirer l'appareil de votre véhicule.

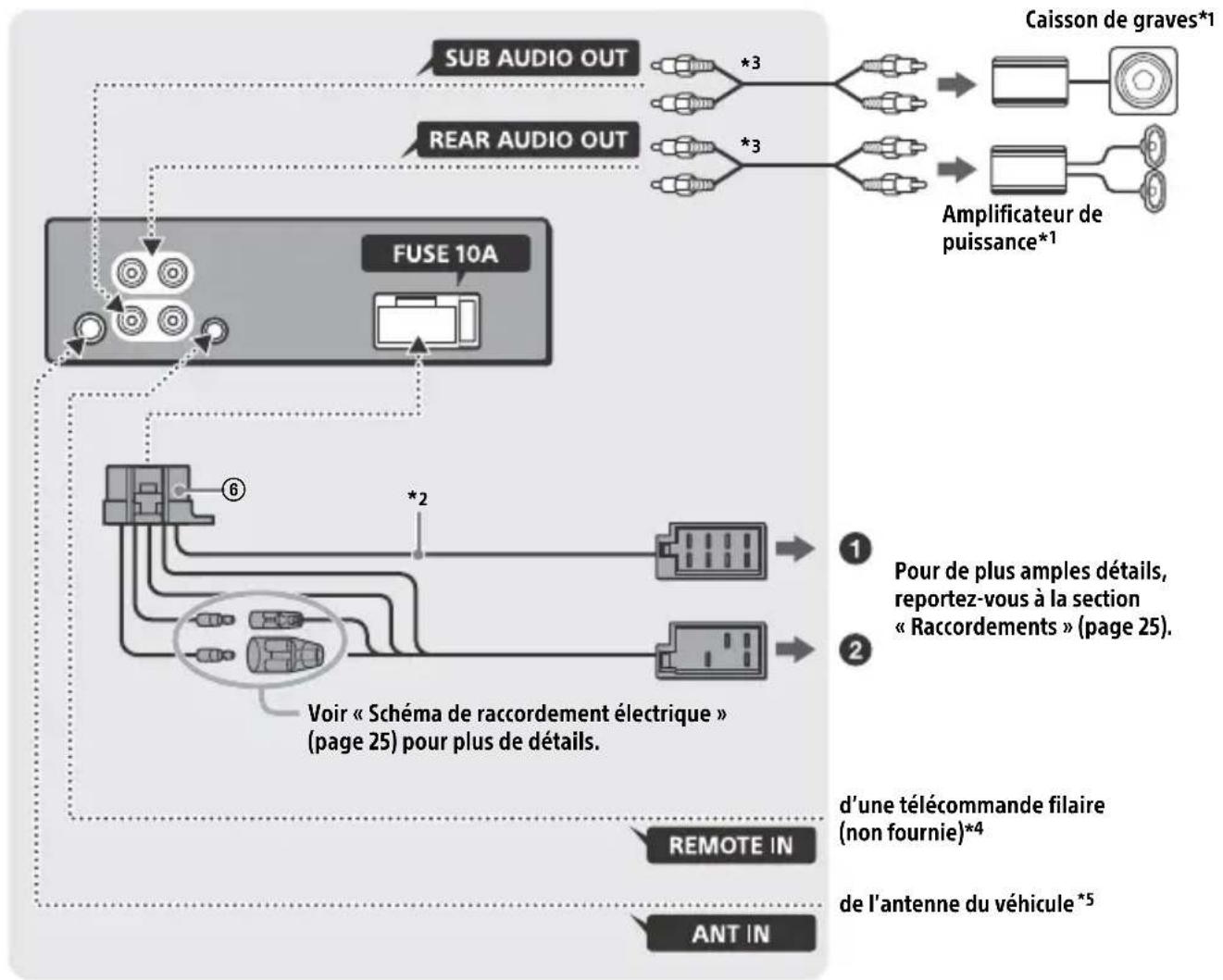

Raccordement

1 Non fourni 2 Impédance des haut-parleurs : 4 Ω - 8 Ω × 4 3 Cordon à broches RCA (non fourni) 4 Selon le type de véhicule, utilisez un adaptateur pour la télécommande filaire (non fournie). Pour plus d'informations sur l'utilisation de la télécommande filaire, reportez-vous à la section « Utilisation de la télécommande filaire » (page 26). *5 Selon le type de véhicule, utilisez un adaptateur (non fourni) si vous ne parvenez pas à brancher le connecteur d'antenne.

Raccordements

Si vous disposez d'une antenne électrique dépourvue de relais, vous risquez de l'endommager si vous raccordez cet appareil à l'aide du câble d'alimentation fourni ⑥.

Vers le connecteur des haut-parleurs du véhicule

1	Haut-parleur	⊕	Violet
2	Carrémente/droits/ noir	ir
3	Haut-parleur	⊕	Gris
4	Cavanty (darks)/noir
5	Haut-parleur	⊕	Blanc
6	Cavanty (darks) / noir	ir
7	Haut-parleur	⊕	Vert
8	Carrémente / drolehoin

Vers le connecteur d'alimentation du véhicule

12	alimentation permanente	Jaune
13	antenne électrique/amplificateur de puissance (REM OUT)	Rayé bleu/blanc
15	alimentation commutée	Rouge
16	masse Noir

Connexion aisée d'un caisson de graves

Vous pouvez utiliser un caisson de graves sans amplificateur de puissance pour autant qu'il soit raccordé à un fil de haut-parleur arrière.

Remarques

• La préparation des fils de haut-parleurs arrière est requise. Utilisez un caisson de graves dont l'impédance est comprise entre 4 Ω et 8 Ω et dont la puissance admissible est appropriée pour éviter qu'il soit endommagé.

Raccordement de protection de la mémoire

Lorsque le câble d'alimentation jaune est raccordé, le circuit mémoire est toujours alimenté, même lorsque le contact est coupé.

Raccordement des haut-parleurs

• Avant de raccorder les haut-parleurs, mettez l'appareil hors tension.
• Utilisez des haut-parleurs dont l'impédance est comprise entre 4 Ω et 8 Ω et dont la puissance admissible est appropriée pour éviter qu'ils soient endommagés.

Schéma de raccordement électrique

Vérifiez le connecteur d'alimentation auxiliaire de votre véhicule et faites correspondre correctement les raccordements en fonction du véhicule.

Connecteur d'alimentation auxiliaire

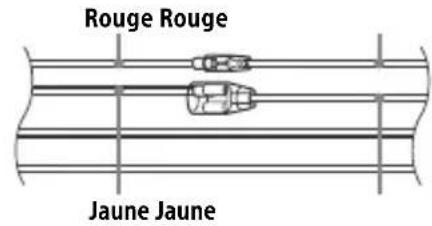

Raccordement ordinaire

12	alimentation permanente	Jaune
15	alimentation commutée	Rouge

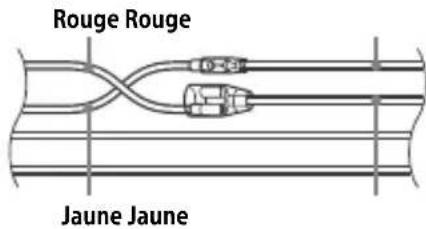

Quand les positions des câbles rouge et jaune sont inversées

12	alimentation commutée	Jaune
15	alimentation permanente	Rouge

Quand le véhicule est dépourvu de position ACC

Après avoir correctement effectué les raccordements et les câbles d'alimentation commutée, raccordez l'appareil à l'alimentation du véhicule. Si vous avez des questions ou si vous rencontrez des problèmes pour le raccordement de cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre concessionnaire automobile.

Utilisation de la télécommande filaire

1 Pour activer la télécommande filaire, réglez [STR CONTROL] sous [SET STEERING] sur [PRESET] (page 14).

Installation

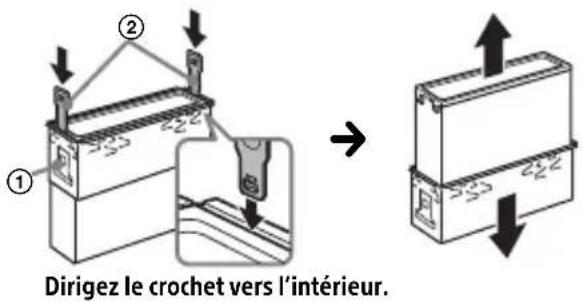

Retrait du tour de protection et du support

Avant d'installer l'appareil, retirez son tour de protection ③ et son support ①.

1 Pincez les deux bords du tour de protection ③, puis retirez-le.

2 Insérez les deux clés de déblocage ② jusqu'à ce qu'elles émettent un déclic, enfoncez le support ①, puis dégagez l'appareil en le tirant vers le haut.

Montage de l'appareil dans le tableau de bord

Avant de procéder à l'installation, assurez-vous que les languettes des deux côtés du support ① sont inclinées de 2 mm vers l'intérieur.

1 Positionnez le support ① à l'intérieur du tableau de bord, puis pliez les griffes vers l'extérieur pour un ajustement serré.

2 Montez l'appareil sur le support ①, puis fixez le tour de protection ③.

Remarques

• Si les languettes sont droites ou si elles sont inclinées vers l'extérieur, l'appareil ne peut pas être installé correctement et il risque d'être expulsé. Assurez-vous que les 4 languettes du tour de protection ③ sont bien insérées dans les fentes de l'appareil.

Retrait et fixation de la façade avant

Pour plus d'informations, reportez-vous à la section « Retrait de la face avant » (page 7).

Réinitialisation de l'ordinateur

Pour plus d'informations, reportez-vous à la section « Réinitialisation de l'appareil » (page 7).

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont l'intensité nominale correspond à la valeur indiquée sur le fusible usagé. Si le fusible saute, vérifiez le

branchement de l'alimentation et remplacez-le. Si le nouveau fusible saute également, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre revendeur Sony le plus proche.

Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : http://www.compliance.sony.de/

Deutsch

Si vous avez des questions ou si vous souhaitez consulter les toutes dernières informations techniques sur ce produit, rendez-vous sur le site Web suivant :

Merci d'enregistrer votre produit en ligne sur :

Support by Sony app - Trouvez des informations et recevez des notifications au sujet de votre produit :
