Tipo de producto	Autorradio
Marca	Sony
Modelo	CDXG1302U
Dimensiones del aparato principal	Aproximadamente 178 mm × 50 mm × 176 mm (an/al/pr)
Peso	Aproximadamente 1,2 kg
Alimentación	Batería 12 V CC (masa negativa)
Consumo eléctrico	10 A
Potencia de salida máxima	55 W × 4 (a 4 Ω)
Recepción de radio	FM (87,5-108 MHz), MW (531-1602 kHz), LW (153-279 kHz)
Reproductor de CD	CD/CD-R/CD-RW, formatos MP3 y WMA
Puerto USB	Alta velocidad, 500 mA máx., compatible con AOA 2.0 y MSC/MTP
Entrada auxiliar	Toma minijack estéreo (AUX)
Ecualizador	10 curvas predefinidas (EQ10) + personalización manual
Funciones RDS	AF/TA, PTY, regional, mensajes de emergencia
Apagado automático	Modo AUTO OFF (30 minutos)
Ajustes de sonido	Balance, fader, subwoofer, filtros paso alto/bajo
Funcionalidades adicionales	Extra Bass, Quick-BrowZer, reproducción aleatoria/repetida
Seguridad	Alarma de advertencia si se retira el panel frontal, posible reinicio
Mantenimiento	Limpieza de los conectores con hisopo de algodón
Piezas de repuesto y reparabilidad	Fusible reemplazable (corriente nominal indicada)
Información general	Fabricado en Tailandia, clase láser 1, conformidad UE

Preguntas frecuentes - CDXG1302U SONY

¿Cómo ajustar la hora en el autorradio Sony CDXG1302U?

Presione MENU, gire el dial para seleccionar GENERAL, luego presione. Seleccione SET CLOCK, luego MANUAL. Gire el dial para ajustar la hora y los minutos, luego presione MENU para confirmar.

¿Cómo desactivar el modo demo?

Presione MENU, seleccione GENERAL, luego SET DEMO. Elija SET DEMO-OFF y presione. Presione dos veces (Retroceder) para volver a la pantalla normal.

¿Cómo conectar un smartphone Android en modo USB?

Antes de conectar, ajuste USB MODE en el menú GENERAL a ANDROID o MSC/MTP según su dispositivo. Conecte el smartphone al puerto USB, luego seleccione la fuente USB con la tecla SRC.

¿Qué hacer si el autorradio no emite ningún sonido?

Verifique el ajuste FADER (balance frontal/trasero) y aumente el volumen del aparato y del dispositivo conectado. Asegúrese de que los altavoces estén correctamente conectados y de que el fusible no se haya fundido.

¿Cómo limpiar los conectores del panel frontal?

Retire el panel frontal (presione OFF luego el botón de desbloqueo). Use un hisopo de algodón para limpiar suavemente los conectores en el aparato y el panel. No fuerce para no dañarlos.

¿Cómo reiniciar el aparato?

Mantenga presionadas las teclas DSPL y EQ durante más de 2 segundos. El reinicio borra la hora y cierta información memorizada.

¿Cómo usar la función RDS para los mensajes de radioguía?

Presione MENU, seleccione GENERAL, luego SET AF/TA. Elija SET TA-ON o SET AF/TA-ON para activar los mensajes de radioguía. Los mensajes de emergencia interrumpirán automáticamente la fuente actual.

¿Cómo memorizar manualmente estaciones de radio?

Sintonice la estación deseada, luego mantenga presionada una tecla numérica (1 a 6) hasta que aparezca MEM. Luego puede recordar la estación presionando esa tecla en la misma banda.

¿Cómo ajustar el ecualizador?

Presione MENU, seleccione SOUND, luego EQ10 PRESET para elegir una curva predefinida. Para personalizar, seleccione EQ10 CUSTOM y ajuste los niveles de frecuencia en pasos de 1 dB de -6 a +6 dB.

¿Qué hacer si el disco no se expulsa?

Si el disco no se expulsa, presione la tecla (Expulsar). Si aparece el mensaje CD PUSH EJT, presione nuevamente la tecla de expulsión. En caso de fallo, reinicie el aparato manteniendo presionadas DSPL y EQ.

MANUAL DE USUARIO CDXG1302U SONY

Manual de instrucciones

ES

Инструкция по эксплуатации

RU

Para la conexión/instalación, consulte la página 23.

Для отмены демонстрационного режима (режим DEMO) см. стр. 13.

Инструкция по установке/подключению см. на стр. 25.

I/prec/succ) (atrás/avance rápido)

atrás)

Uso del mando a distancia por cable

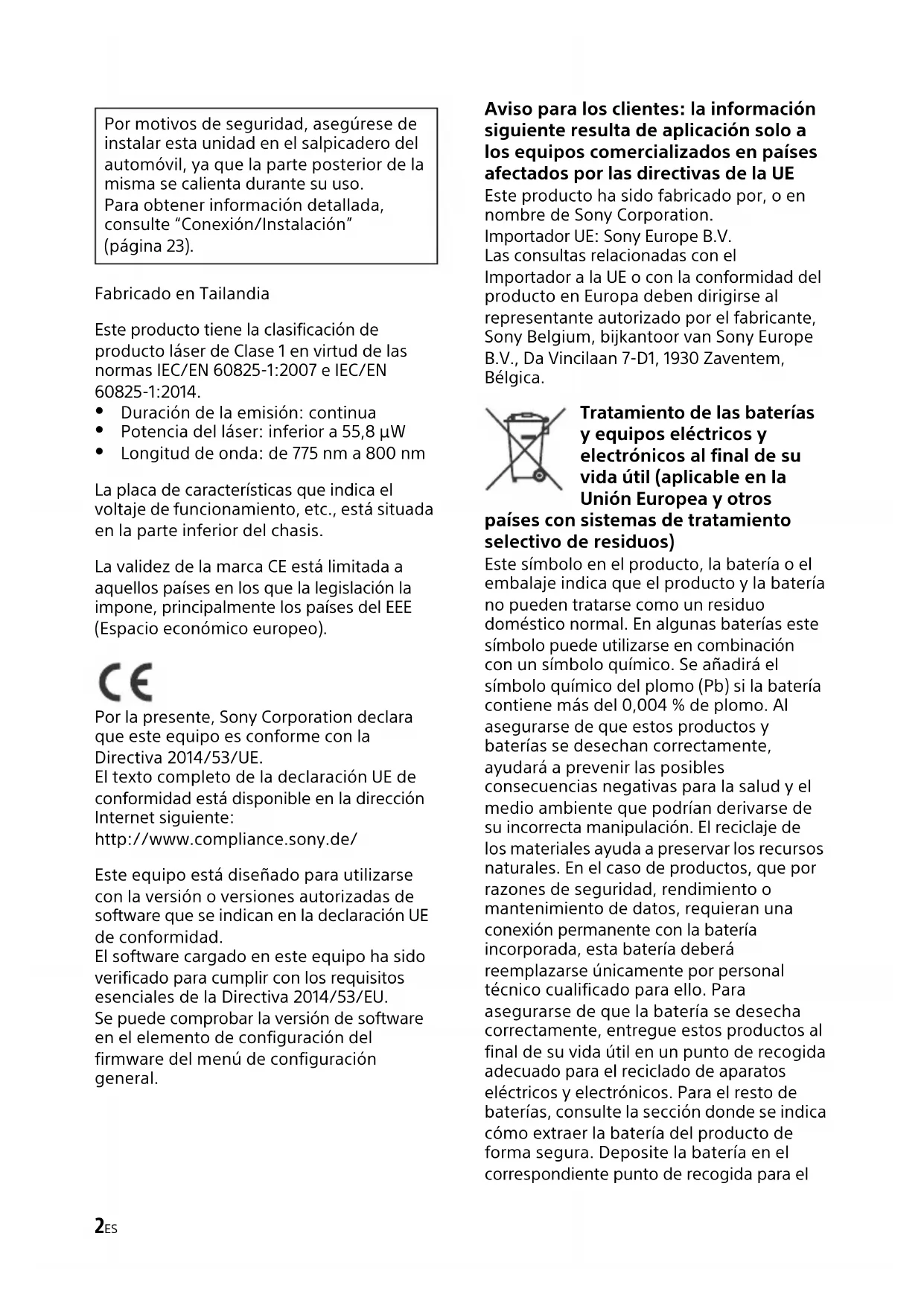

Por motivos de seguridad, asegúrese de instalar esta unidad en el salpicadero del automóvil, ya que la parte posterior de la unidad se calienta durante su uso.

Para obtener información detallada, consulte "Conexión/Instalación" (página 23).

Fabricado en Tailandia

Este producto tiene la clasificación de producto láser de Clase 1 en virtud de las normas IEC/EN 60825-1:2007 e IEC/EN 60825-1:2014.

• Duración de la emisión: continua
• Potencia del láser: inferior a 55,8µW
• Longitud de onda: de 775 nm a 800 nm

La placa de características que indica el voltaje de funcionamiento, etc., está situada en la parte inferior del chasis.

La validez de la marca CE está limitada a aquellos países en los que la legislación la impone, principalmente los países del EEE (Espacio Económico Europeo).

CE

Por la presente, Sony Corporation declara que este equipo es conforme con la Directiva 2014/53/UE.

El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección de Internet:

http://www.compliance.sony.de/

Este equipo está diseñado para utilizar con la versión o versiones autorizadas de software que se indican en la declaración UE de conformidad.

El software cargado en este equipo ha sido verificado para cumplir con los requisitos esenciales de la Directiva 2014/53/UE.

Se puede comprobar la versión de software en el elemento de configuración del firmware del menú de configuración general.

Aviso para los pacientes: la información suministrada se aplica solo a los equipos comerciales en países afectados por las directivas de la UE.

Este producto ha sido fabricado por, o en nombre de Sony Corporation.

Importador UE: Sony Europe B.V.

Las consultas relacionadas con el

Importador en la UE o responsable de la conformidad del producto en Europa deben dirigirse al representante autorizado por el fabricante, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Bélgica.

Tratamiento de las baterías y equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y

países con sistemas de tratamiento selectivo de residuos)

Este símbolo en el producto, la batería o el embalaje indica que el producto y la batería no pueden tratarse como un residuo doméstico normal. En algunas baterías, este símbolo puede utilizarse en combinación con un símbolo químico. Se añadirá el símbolo químico del plomo (Pb) si la batería contiene más del 0,004 % de plomo. Al asegurarse de que estos productos y baterías se desechan correctamente, ayudará a evitar las posibles consecuencias negativas para la salud y el medio ambiente que podrían derivarse de su incorrecta manipulación. El reciclaje de los materiales debería ayudar a preservar los recursos naturales. En el caso de productos que, por razones de seguridad, rendimiento o mantenimiento de datos, requieran una conexión permanente con la batería incorporada, esta batería deberá reemplazarse únicamente por personal técnico cualificado para ello. Para asegurarse de que la batería se desecha correctamente, entregue estos productos al final de su vida útil en un punto de recogida adecuado para el reciclado de aparatos eléctricos y electrónicos. Para el resto de baterías, consulte la sección donde se indica cómo extraer la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el

reciclado de baterías. Si desea tener información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto o la batería.

PRECAUCIÓN

El intervalo de frecuencias seguido de 65-74 MHz no está destinado a la retransmisión de sonido según el cuadro de distribución de frecuencias común europeo y no puede utilizarse en Europa.

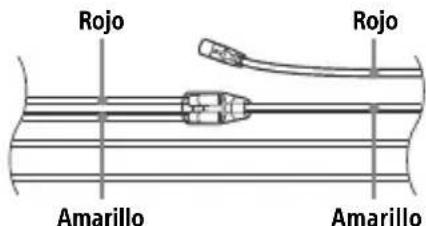

Advertencia: si el encendido del automóvil no dispone de una posición ACC

Asegúrese de seleccionar la función AUTO OFF (página 13). La unidad se apagará totalmente y de forma automática en el tiempo definido después de apagar la unidad y una vez que aparezca el reloj (mantenga pulsado OFF durante 1 segundo), para evitar que se agote la batería. Si no utiliza la función AUTO OFF, mantenga pulsado OFF hasta que desaparezca la imagen cada vez que apague el contacto.

Nota legal acerca de los servicios prestados por otros proveedores

Los servicios prestados por otros proveedores están sujetos a cambios, anulaciones o interrupciones sin previo aviso. Sony no asume responsabilidad alguna en estas situaciones.

Tabla de contenido

Guía de elementos y controles 5

Procedimientos iniciales

Extracción del panel frontal 7

Reinicio de la unidad 7

Ajuste del reloj 7

Comprobación de la tensión de la batería. 8

Conexión de un dispositivo USB 8

Conexión de otros dispositivos de audio/video portátiles. 8

Escuchar la radio

Escuchar la radio. 9

Utilización del sistema de datos de radio (RDS) 9

Reproducción

Reproducción de un disco 11

Reproducción de un dispositivo USB . . . . . 11

Búsqueda y reproducción de pistas .11

Ajustes

Cancelación del modo DEMO 12

Funcionamiento de los ajustes básicos. 12

Ajustes generales (GENERAL) 13

Ajustes de sonido (SOUND) 14

Ajustes de pantalla (DISPLAY) 15

Información adicional

Actualización del firmware 16

Precauciones 16

Mantenimiento 17

Especificaciones 17

Solución de problemas 19

Mensajes 20

Lista de piezas para la instalación 23

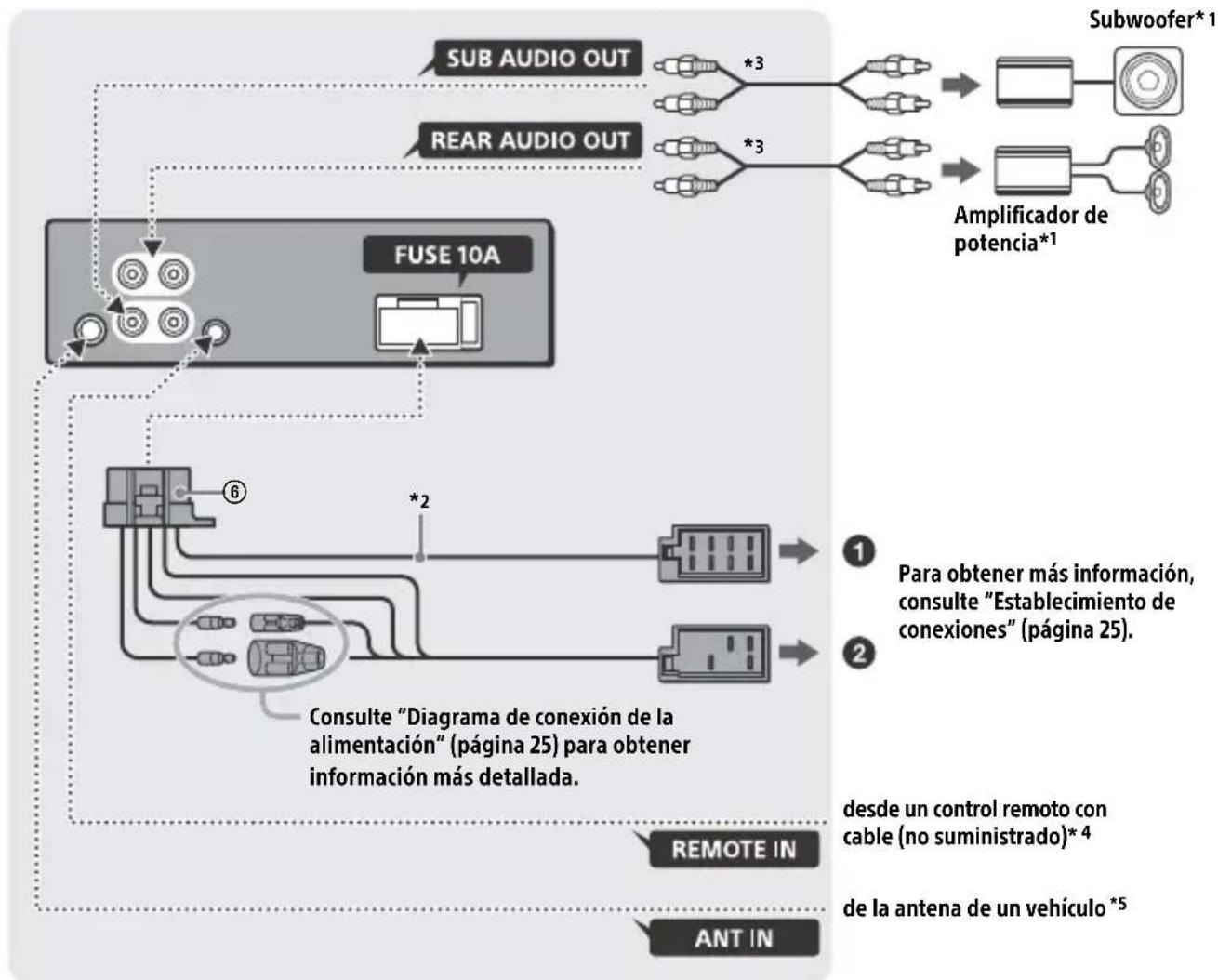

Conexión 24

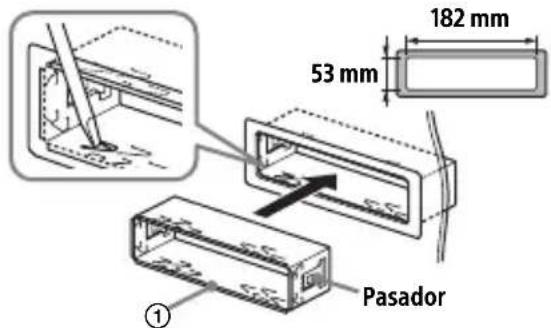

Instalación 26

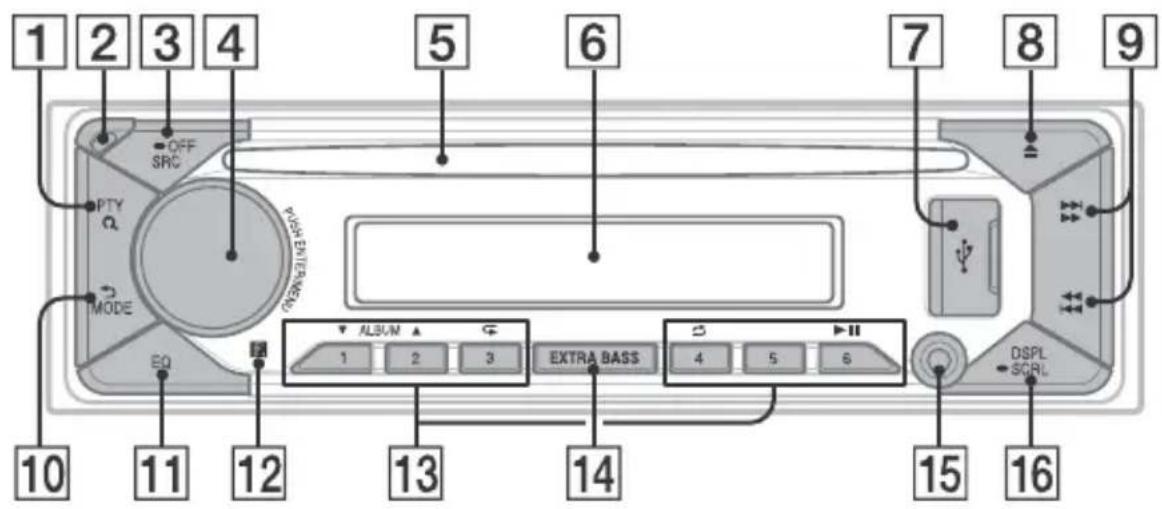

Guía de elementos y controles

Unidad principal

1 PTY (como de programa)

Acceda al modo de búsqueda durante la reproducción.

(No disponible si hay conectado un dispositivo USB en modo Android™.)

2 Botón de desbloqueo del panel frontal SRC (fuente)

Encienda la unidad.

Cambie de fuente.

OFF

Mantenga el botón pulsado durante 1 segundo para desactivar la fuente y volver al reloj.

Mantenga el botón pulsado durante más de 2 segundos para apagar la unidad y la pantalla.

4 Dial de control

Gire el dial para ajustar el volumen.

PUSH ENTER

Acceda a la opción seleccionada.

Pulse SRC, gírelo y púlselo para cambiar de fuente (en un máximo de 2 segundos).

MENU

Abra el menú de configuración.

5 Ranura para disco 6 Visor 7 Puerto USB 8 (expulsar disco) 9 S E E K - / + ) Sintonice emisoras de radio de forma automática. Manténgalo pulsado para sintonizarlas de forma manual.

I/ (anterior/siguiente) (retroceso/avance rápido)

10 (atrás)

Vuelva a la pantalla anterior. MODE (página 9)

EQ (ecualizador) Seleccione una curva de ecualizador. 12 Receptor del mando a distancia

13 Botones numéricos (de 1 a 6)

Reciba emisoras de radio almacenadas. Manténgalo pulsado para almacenar emisoras.

ALBUM▼/▲

Salte un álbum de un dispositivo de audio. Manténgalo pulsado para saltar álbumes de forma continua.

(No disponible si hay conectado un dispositivo USB en modo Android.)

(revolución)

(No disponible si hay conectado un dispositivo USB en modo Android.)

(reproducción aleatoria)

(No disponible si hay conectado un dispositivo USB en modo Android.)

II (reproducción/pausa)

14 EXTRA BASS

Refuerza el sonido de graves de forma sincronizada con el nivel de volumen.

Pulse este botón para cambiar el ajuste de EXTRA BASS: [1], [2], [OFF].

15 Toma de entrada AUX

DSPL (pantalla)

Pulse este botón para cambiar las opciones mostradas.

SCRL (desplazamiento)

Mantenga pulsado este botón para desplazarse por una opción mostrada.

Procedimientos iniciales

Extracción del panel frontal

Puede desmontar el panel frontal de esta unidad para evitar robos.

1 Mantenga pulsado OFF ① hasta que se apague la unidad y pulse el botón de desbloqueo del panel frontal ② y, a continuación, tire del panel hacia su posición para extraerlo.

Alarma de precaución

Si sitúa el contacto en la posición OFF sin extraer el panel frontal, sonará la alarma de precaución durante unos segundos. La alarma solo suena si se utiliza el amplificador integrado.

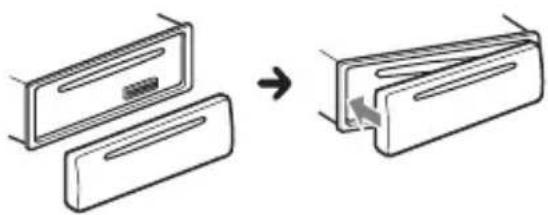

Montaje del panel frontal

Reinicio de la unidad

Debe reiniciar la unidad antes de utilizarla por primera vez, después de sustituir la batería del vehículo o de cambiar las conexiones.

1 Pulse DSPL y EQ durante más de 2 segundos.

Nota

Si pulsa el botón de reinicio, se borrará el ajuste del reloj y algunos contenidos almacenados.

Ajuste de la región

Después de reiniciar la unidad, aparece la pantalla de ajuste de la región.

1 Pulse ENTER mientras aparece [SET AREA].

Aparece la región seleccionada actualmente.

2 Gire el dial de control para seleccionar [EUROPE] o [RUSSIA] y púlselo. 3 Gire el dial de control para seleccionar [YES] o [NO] y púlselo. Si se modifica la región, la unidad se reinicia y aparece el reloj.

Este ajuste puede configurarse en el menú de configuración general (página 13).

Ajuste del reloj

1 Pulse MENU, gire el dial de control para seleccionar [GENERAL] y, a continuación, púlselo. 2 Gire el dial de control para seleccionar [SET CLOCK] y púlselo. 3 Gire el dial de control para seleccionar [MANUAL] y púlselo. La indicación de la hora parpadea. 4 Gire el dial de control para ajustar la hora y el minuto. Para modificar la indicación digital, pulse 1 / 2 (SEEK-/+). 5 Después de ajustar los minutos, pulse MENU. El ajuste ha finalizado y se inicia el reloj.

Para ajustar el reloj

Pulse DSPL.

Para ajustar el reloj automáticamente, seleccione [AUTO] en el paso 3.

Comprobación de la tensión de la batería

Tiene la posibilidad de comprobar la tensión actual de la batería. (No disponible si la fuente está desactivada y aparece el reloj.)

1 Pulse DSPL varias veces hasta que aparezca la pantalla de la tensión de la batería.

Conexión de un dispositivo USB

1 Baje el volumen de la unidad. 2 Conecte el dispositivo USB a la unidad.

Conexión de otros dispositivos de audio/vídeo portátiles

1 Apague el dispositivo de audio portátil. 2 Baje el volumen de la unidad. 3 Conecte el dispositivo de audio portátil al conector para entrada AUX (minitoma estéreo) de la unidad con un cable de conexión (no suministrado)*.

• Asegúrese de usar un conector de tipo recto.

4 Pulse SRC para seleccionar [AUX].

Cómo ajustar el nivel de volumen del dispositivo conectado al de otras fuentes

Inicie la reproducción en el dispositivo de audio portátil con un nivel de volumen moderado y ajuste el volumen de la unidad al nivel que suele emplear. Pulse MENU y seleccione [SOUND] → [SET AUX VOL] (página 15).

Escuchar la radio

Escuchar la radio

Para escuchar la radio, pulse SRC y, a continuación, toque [TUNER].

Almacenamiento automático (BTM)

1 Pulse MODE para cambiar de banda (FM1, FM2, FM3 o MW/LW). 2 Pulse MENU, gire el dial de control para seleccionar [GENERAL] y, a continuación, púlselo. 3 Gire el dial de control para seleccionar [SET BTM] y púlselo. La unidad almacena las emisoras en el orden de frecuencia en los botones numéricos.

Sintonización

1 Pulse MODE para cambiar de banda (FM1, FM2, FM3 o MW/LW). 2 Efectúe la sintonización.

Para sintonizar manualmente: Mantenga pulsado 144 / 10 (SEEK-/+ para localizar la frecuencia aproximada y, a continuación, pulse 144 / 10 (SEEK- + + ) varias veces para sintonizar la frecuencia deseada.

Para sintonizar automáticamente: Pulse / (SEEK-/+). La búsqueda se detiene cuando la unidad recibe una emisora.

Almacenamiento manual

1 Mientras recibe la emisora que desea almacenar, mantenga pulsado un botón número (1 a 6) hasta que aparezca [MEM].

Recepción de emisoras almacenadas

1 Seleccione la banda y, a continuación, toque el número de presintonía deseado (1 a 6).

Utilización del sistema de datos de radio (RDS)

Ajuste de frecuencias alternativas (AF) y anuncios de tráfico (TA)

AF resintoniza continuamente la emisora que tiene la señal más intensa de la red y TA proporciona información actualizada sobre el tráfico o programas de tráfico (TP) si la recibe.

1 Pulse MENU, gire el dial de control para seleccionar [GENERAL] y, a continuación, púlselo. 2 Gire el dial de control para seleccionar [SET AF/TA] y púlselo. 3 Gire el dial de control para seleccionar [SET AF-ON], [SET TA-ON], [SET AF/TA-ON] o [SET AF/TA-OFF] y, a continuación, púlselo.

Para almacenar emisoras de RDS con ajuste de AF y TA

Es posible presintonizar emisoras RDS con un ajuste AF/TA. Ajuste AF/TA y, a continuación, almacene la emisora con BTM o de forma manual. Si las presintoniza manualmente, también puede presintonizar emisoras que no sean RDS.

Para recibir anuncios de emergencia

Con las funciones AF o TA activadas, los anuncios de emergencia interrumpirán automáticamente la fuente seleccionada en ese momento.

Para ajustar el nivel de volumen durante un anuncio de tráfico

El nivel se almacenará en la memoria para futuros anuncios de tráfico, independientemente del nivel de volumen regular.

Para continuar recibiendo un programa regional (REGIONAL)

Si las funciones AF y REGIONAL están activadas, no se cambiará a otra emisora regional con una frecuencia más intensa. Si abandona la zona de recepción de dicho programa regional, ajuste [SET REGIONAL] de [GENERAL] en [SET REG-OFF] durante la recepción de FM (página 14). Esta función no está disponible en el Reino Unido ni en algunas otras zonas.

Función Local Link (solo Reino Unido)

Esta función permite seleccionar otras emisoras locales de la zona, excepto que no estén almacenadas en sus botones numéricos. Durante la recepción FM, pulse un botón numérico (1 a 6) en el que haya una emisora local almacenada. Antes de que transcurran 5 segundos, vuelva a pulsar un botón numérico de una emisora local. Repita este procedimiento hasta que reciba la emisora local.

Selección de temas de programa (PTY)

1 Durante la recepción de FM, pulse PTY. 2 Gire el dial de control hasta que aparezca el tipo de programa que desee y, a continuación, púlselo. La unidad busca emisoras que ofrezcan el tipo de programa seleccionado.

Tipos de programas

NEWS (noticias), AFFAIRS (temas de actualidad), INFO (información), SPORT (deportes), EDUCATE (educación), DRAMA (drama), CULTURE (cultura), SCIENCE (ciencia), VARIOED (variados), POP M (música pop), ROCK M (música rock), EASY M (grandes éxitos), LIGHT M (música clásica ligera), CLASSICS (música clásica), OTHER M (otra música), WEATHER (tiempo), FINANCE (finanzas), CHILDREN (programa infantil), SOCIAL (temas de sociedad), RELIGION (religión), PHONE IN (entrada de teléfono), TRAVEL (viajes), LEISURE (ocio), JAZZ (música jazz), COUNTRY (música country), NATION M (música nacional), OLDIES (música de décadas anteriores), FOLK M (música folk), DOCUMENT (documentales)

Reproducción

Reproducción de un disco

1 Inserte el disco (etiqueta hacia arriba).

La reproducción se inicia automáticamente.

Reproducción de un dispositivo USB

Se pueden utilizar dispositivos USB* de tipo AOA (Android Open Accessory) 2.0, MSC (Mass Storage Class) y MTP (Media Transfer Protocol) que cumplan con la norma USB. En función del dispositivo USB, es posible seleccionar el modo Android o MSC/MTP en la unidad.

En función del reproductor multimedia digital o el smartphone Android, es necesario ajustar el modo MTP.

• Por ejemplo, una unidad de memoria USB, un reproductor multimedia digital o un smartphone Android.

Notas

• Para obtener más información sobre la compatibilidad del dispositivo USB, visite el sitio web de asistencia de la contraportada.
• Los smartphones con Android OS 4.1 o una versión superior instalada son compatibles con Android Open Accessory 2.0 (AOA 2.0). Sin embargo, es posible que algunos smartphones no sean totalmente compatibles con AOA 2.0, excepto si tienen instalado Android OS 4.1 o una versión superior.

Para obtener más información sobre la compatibilidad del smartphone Android, visite el sitio web de asistencia de la contraportada.

• No es posible reproducir los siguientes tipos de archivo.

MP3/WMA/FLAC:

• archivos protegidos por derechos de propiedad intelectual
• archivos DRM (gestión de derechos digitales)
• archivos de audio multicanal

MP3/WMA:

• archivos de compresión sin pérdida

Antes de establecer una conexión, seleccione el modo USB (modo Android o modo MSC/MTP) en el dispositivo USB (página 14).

1 Conecte el dispositivo USB al puerto USB (página 8).

Se inicia la reproducción.

Si ya hay un dispositivo conectado, pulse SRC para seleccionar [USB].

2 Ajuste el volumen en esta unidad.

Para detener la reproducción

Mantenga pulsado OFF durante 1 segundo.

Para expulsar el dispositivo

Detenga la reproducción y, a continuación, desconecte el dispositivo.

Búsqueda y reproducción de pistas

Reproducción aleatoria y repetición

No disponible si hay conectado un dispositivo USB en modo Android.

1 Durante la reproducción, pulse varias veces (repetición) o (aleatorio) para seleccionar el modo de reproducción que desee.

Puede que tarde en iniciarse la reproducción en el modo de reproducción seleccionado.

Los modos de reproducción disponibles varían en función de la fuente de sonido seleccionada.

Búsqueda de pista por nombre (Quick-BrowZer™)

No disponible si hay conectado un dispositivo USB en modo Android.

1 Durante la reproducción de CD o USB, pulse (buscar)* para ver la lista de categorías de búsqueda.

Cuando aparezca la lista de pistas, pulse (atrás) varias veces para ver la lista de búsqueda que desee.

• Durante la reproducción USB, pulse (buscar) durante más de 2 segundos para volver directamente al principio de la lista de la categoría.

2 Gire el dial de control para seleccionar la categoría que desee y púlselo para confirmar. 3 Repita el paso 2 para seleccionar la pista que desee. Se inicia la reproducción.

Para salir del modo Quick-BrowZer

Pulse (buscar).

Búsqueda omitiendo elementos (modo salto)

No disponible si hay conectado un dispositivo USB en modo Android.

1 Durante la reproducción de CD o USB, pulse (buscar). 2 Pulse (SEEK +). 3 Gire el dial de control para seleccionar la opción. Saltará la lista en pasos del 10% respecto al número total de elementos. 4 Pulse ENTER para volver al modo Quick-BrowZer.

Aparece el elemento seleccionado.

5 Gire el dial de control para seleccionar el elemento que desee y púlselo.

Se inicia la reproducción.

Ajustes

Cancelación del modo DEMO

Puede cancelar la pantalla de demostración que aparece cuando la fuente está desactivada y aparece el reloj.

1 Pulse MENU, gire el dial de control para seleccionar [GENERAL] y, a continuación, púlselo. 2 Gire el dial de control para seleccionar [SET DEMO] y púlselo. 3 Gire el dial de control para seleccionar [SET DEMO-OFF] y púlselo. El ajuste habrá finalizado. 4 Pulse (atrás) dos veces. La pantalla vuelve al modo de recepción/reproducción normal.

Funcionamiento de los ajustes básicos

Puede establecer las opciones de las siguientes categorías de configuración: Ajustes generales (GENERAL), ajustes de sonido (SOUND), ajustes de pantalla (DISPLAY).

1 Pulse MENU. 2 Gire el dial de control para seleccionar la categoría de ajustes que desee y púlselo. Las opciones que puede ajustar dependen de la fuente y de la configuración. 3 Gire el dial de control para seleccionar las opciones y púlselo.

Para volver a la pantalla anterior, pulse (atrás).

Ajustes generales (GENERAL)

AREA (área)

Especifique la región en la que se va a utilizar esta unidad: [EUROPE], [RUSSIA].

Si se modifica la región seleccionada, la unidad se reinicia y aparece el reloj.

(Disponible solo cuando la fuente está desactivada y aparece el reloj).

DEMO (demostración)

Activa la demostración: [ON], [OFF].

CLOCK (reloj) (página 7)

Ajusta el reloj: [AUTO], [MANUAL].

CAUT ALM (alarma de precaución)

Activa la alarma de precaución: [ON], [OFF] (página 7).

(Disponible solo cuando la fuente está desactivada y aparece el reloj.)

BEEP (pitido)

Activa el sonido de pitido: [ON], [OFF].

AUTO OFF (apagado automático)

Se apaga automáticamente transcurrido un tiempo determinado una vez que se apaga la unidad y se muestra el reloj (por ejemplo, mantenga OFF pulsado durante 1 segundo): [ON] (30 minutos), [OFF].

Registra/reinicia el ajuste del mando a distancia en el volante.

(Disponible solo cuando la fuente está desactivada y aparece el reloj.)

STR CONTROL (control en el volante)

Selecciona el modo de entrada del mando a distancia conectado. Para evitar errores, asegúrese de que el modo de entrada coincide con el mando a distancia conectado antes de usarlo.

Modo de entrada del mando a distancia en el volante

PRESET (predeterminado)

Modo de entrada del mando a distancia con cable, sin tener en cuenta el mando a distancia en el volante (se selecciona automáticamente al ejecutar [RESET CUSTOM]).

Registrar las funciones (SOURCE, ATT, VOL +/-, SEEK +/-) en el mando a distancia en el volante:

Gire el dial de control para seleccionar la función que desea asignar al mando a distancia del volante y, a continuación, púlselo.

Mientras [REGISTER] parpadea, mantenga pulsado el botón del mando a distancia en el volante al que desea asignar la función. Una vez finalizado el registro, aparece [REGISTERED].

Para registrar otras funciones, repita los pasos 1 y 2.

(Disponible solo cuando [STR CONTROL] está ajustado en [CUSTOM].)

RESET CUSTOM (reiniciar personalización) Reinicia las funciones registradas del mando a distancia en el volante: [YES], [NO].

(Disponible solo cuando [STR CONTROL] está ajustado en [CUSTOM].)

Notas

• Al realizar ajustes, solo puede utilizar la unidad con los botones. Por motivos de seguridad, estacione el vehículo antes de realizar este ajuste.
• Si se produce un error durante el registro, la información registrada anteriormente no se elimina. Vuelva a empezar el registro a partir de la función en la que se produjo el error.
• Es posible que esta función no esté disponible en algunos vehículos. Para obtener más información sobre la compatibilidad de su vehículo, visite el sitio web de asistencia de la contraportada.

USB MODE (modo USB)

Cambia el modo USB: [ANDROID], [MSC/MTP].

(Disponible solo cuando se selecciona la fuente USB.)

AF/TA (frecuencias alternativas/anuncio de tráfico)

Selecciona el ajuste de las frecuencias alternativas (AF) y los anuncios de tráfico (TA): [AF-ON], [TA-ON], [AF/TA-ON], [AF/TA-OFF].

(Disponible cuando se selecciona cualquier fuente.)

REGIONAL (regional)

BTM (memoria de mejor sintonización) (página 9)

(Disponible solo cuando se selecciona el sintonizador).

FIRMWARE (firmware)

(Disponible solo cuando la fuente está desactivada y aparece el reloj.)

Comprueba/actualiza la versión del firmware. Para obtener más información, visite el sitio web de asistencia de la contraportada.

FW VERSION (versión del firmware)

Muestra la versión del firmware actual.

FW UPDATE (actualización del firmware)

Accede al proceso de actualización del firmware: [YES], [NO].

La actualización del firmware lleva unos minutos. Durante la actualización, no sitúe el contacto en la posición OFF ni desconecte el dispositivo USB.

Ajustes de sonido (SOUND)

Este menú de configuración no está disponible si la fuente está desactivada y aparece el reloj.

EQ10 PRESET (preajuste EQ10)

Seleccione una curva de ecualizador entre 10 curvas diferentes o desactívela:

Es posible memorizar el ajuste de la curva de ecualizador de cada fuente.

• [KARAOKE] reduce el sonido vocal, aunque no pueda eliminarlo del todo durante la reproducción. Asimismo, tampoco está permitido utilizar un micrófono.

Ajuste de la curva de ecualizador:

El nivel de volumen puede ajustarse en pasos de 1 dB, de -6 dB a +6 dB.

BALANCE (balance)

Ajusta el balance del sonido: [RIGHT-15] - [CENTER] - [LEFT-15].

FADER (atenuador)

Ajusta el nivel relativo: [FRONT-15] - [CENTER] - [REAR-15].

S.WOOFER (altavoz potenciador de graves) SW LEVEL (nivel del altavoz potenciador de graves)

Ajusta el nivel de volumen del altavoz potenciador de graves:

[+6 dB] - [0 dB] - [-6 dB].

(Aparece [ATT] en el ajuste más bajo.)

SW PHASE (fase del altavoz potenciador de graves)

Selecciona la fase del altavoz potenciador de graves: [SUB NORM], [SUB REV].

LPF FREQ (frecuencia de bajo)

Selecciona la frecuencia de corte del altavoz potenciador de graves: [80Hz], [100Hz], [120Hz].

HPF FREQ (frecuencia de filtro de paso alto) Selecciona la frecuencia de corte del altavoz frontal/posterior: [OFF], [80Hz], [100Hz], [120Hz].

AUX VOL (volumen AUX) Ajusta el nivel de volumen de cada dispositivo auxiliar conectado: [+18dB] - [0dB] - [-8dB] . Este ajuste evita tener que ajustar el nivel de volumen en diferentes fuentes. (Disponible solo cuando se selecciona AUX.)

Ajustes de pantalla (DISPLAY)

DIMMER (atenuador) Cambia el brillo de la pantalla: [OFF], [ON], [CLK] (reloj). Para que esta función solo esté activada durante un periodo determinado, selecciona [CLK] y define las horas de inicio y finalización. - Para ajustar el brillo cuando la función de atenuación está activada: Ajusta [DIMMER] en [ON] y, a continuación, ajusta [BRIGHTNESS]. - Para ajustar el brillo cuando la función de atenuación está desactivada: Ajusta [DIMMER] en [OFF] y, a continuación, ajusta [BRIGHTNESS]. El ajuste de brillo se almacena y se aplica cuando la función de atenuación se activa o desactiva.

BRIGHTNESS (brillo) Ajusta el brillo de la pantalla. El nivel de brillo es ajustable: [1] - [10].

SND SYNC (sincronización del sonido) Activa la sincronización de la iluminación con el sonido: [ON], [OFF]. (No disponible si no se selecciona ninguna fuente y se muestra el reloj).

AUTO SCR (desplazamiento automático) Desplaza automáticamente los elementos más largos: [ON], [OFF]. (No disponible cuando se selecciona AUX o el sintonizador.)

Información adicional

Actualización del firmware

Para actualizar el firmware, visite el sitio web de asistencia de la contraportada y siga las instrucciones.

Nota

Durante la actualización, no desconecte el dispositivo USB.

Precauciones

• No deje el panel frontal ni dispositivos de audio sobre el salpicadero.
• Cuando la unidad está encendida, la antena se extiende automáticamente.
• No derrame líquidos sobre la unidad.

Condensación de humedad

No derrame líquidos sobre los discos. Si se produce condensación de humedad en el interior de la unidad, extraiga el disco y espere una hora aproximadamente hasta que se haya secado por completo la unidad.

Notas sobre los discos

• No exponga los discos a la luz solar directa ni a fuentes de calor como, por ejemplo, conductos de aire caliente, ni los deje en el automóvil estacionado bajo la luz solar directa.
• Limpie los discos con un paño de limpieza, desde el centro hacia los bordes. No utilice disolventes como bencina, diluyentes ni productos de limpieza disponibles en el mercado. Esta unidad está diseñada para reproducir discos conformes con la norma Compact Disc (CD). Los DualDisc y otros discos de música codificados con tecnologías de protección de derechos de autor no cumplen con la norma Compact Disc (CD), por lo que no podrán reproducirse con esta unidad.

• Discos que NO se puedan reproducir en esta unidad
• Discos con etiquetas, autoadhesivos o cinta adhesiva o papeles adheridos. Si utiliza este tipo de discos, puede provocar un fallo de funcionamiento o daños en el disco.
• Discos con formas no convencionales (por ejemplo, formas de corazón, cuadrado o estrella). Si lo intenta, puede dañar la unidad.
• Discos de 8 cm.

Notas sobre los discos CD-R/CD-RW

• Si un disco multisesión empieza con una sesión CD-DA, se reconoce como un disco CD-DA y las otras sesiones no se reproducen.
• Discos que NO se pueden reproducir en esta unidad
• CD-R/CD-RW de calidad de grabación deficiente.
• CD-R/CD-RW grabados con un dispositivo de grabación no compatible.
• CD-R/CD-RW no finalizados correctamente.
• CD-R/CD-RW que no se hayan grabado en formato CD de música o en formato MP3 que cumpla la norma ISO9660 Level 1/Level 2, Joliet/Romeo o multisesión.

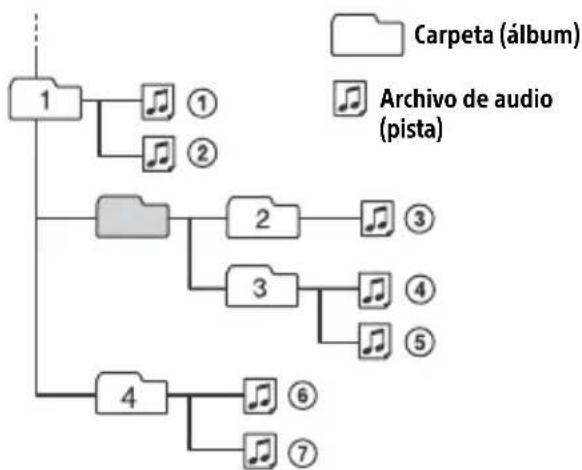

Orden de reproducción de archivos de audio

Si desea realizar alguna consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con su distribuidor Sony más cercano.

Mantenimiento

Limpieza de los conectores

Evite tocar directamente los conectores. Es posible que la unidad no funcione correctamente si los conectores entre la unidad y el panel frontal están sucios. Para limpiarlos, retire el panel frontal (página 7) y limpie los conectores con un bastón de algodón. No aplique una fuerza excesiva. De lo contrario, podría dañar los conectores.

Nota

Por motivos de seguridad, no desmonte el panel frontal cuando conduzca.

Especificaciones

Sección del sintonizador

FM

Rango de sintonización: Si [AREA] está ajustado en [EUROPE]: 87,5 MHz - 108,0 MHz Si [AREA] está ajustado en [RUSSIA]: FM1/FM2: 87,5 MHz - 108,0 MHz (en pasos de 50 kHz) FM3: 65 MHz - 74 MHz (en pasos de 30 kHz)

Sensibilidad: 7 dBf Relación señal-ruido: 73 dB Separación: 50 dB a 1 kHz

MW/LW

Rango de sintonización: 531 kHz - 1.602 kHz (MW), 153 kHz - 279 kHz (LW)

Sensibilidad: MW: 26µV , LW: 50µV

Sección del reproductor de CD

Relación señal-ruido: 95 dB Respuesta de frecuencia: 20 Hz - 20.000 Hz Número máximo de carpetas (álbumes): 150 archivos (pistas) y carpetas*3: 300 caracteres que se puedan visualizar en el nombre de una carpeta o archivo: 32 (Joliet)/64 (Romeo)

Códec correspondiente: MP3 (.mp3), WMA (.wma)

1 Solo CD-R/CD-RW 2 Incluida la carpeta raíz *3 Puede ser menor que el valor medido si los nombres de la carpeta/del archivo contienen muchos caracteres

Sección del reproductor USB

Interfaz: USB (velocidad completa)

Corriente máxima: 500 mA

Número máximo de carpetas y archivos reconocibles: carpetas (álbumes): 256 archivos (pistas) por carpeta: 256

Protocolo Android Open Accessory (AOA) compatible: 2.0

Códec correspondiente:

MP3 (.mp3)

Velocidad de bits: 8 kbps - 320 kbps (compatible con VBR (velocidad de bits variable))

Frecuencia de muestreo: 16 kHz - 48 kHz

WMA (.wma)

Velocidad de bits: 32 kbps - 192 kbps (compatible con VBR (velocidad de bits variable))

Frecuencia de muestreo: 32 kHz, 44,1 kHz, 48 kHz

FLAC (.flac)

Profundidad de bits: 16 bits, 24 bits

Frecuencia de muestreo: 44,1 kHz, 48 kHz

Sistema de archivos compatible: FAT16, FAT32

Sección del amplificador de potencia

Salidas: sonido de altavoz

Impedancia de altavoz: 4 Ω - 8 Ω

Salida de potencia máxima: 55 W × 4 (a 4 Ω)

General

Requisitos de alimentación: batería para vehículo de 12 V CC (masa negativa)

Consumo de corriente nominal: 10 A

Dimensiones:

Aprox. 178 mm × 50 mm × 176 mm (an./al./pr.)

Dimensiones de montaje:

Aprox. 182 mm × 53 mm × 159 mm (an./al./pr.)

Peso: aprox. 1,2 kg

Contenidos del paquete: Unidad principal (1)

Componentes de instalación y conexiones (1 juego)

Para obtener más información, consulte al distribuidor.

El diseño y las especificaciones pueden variar sin previo aviso.

Derechos de autor

Windows Media es una marca comercial o marca comercial registrada de Microsoft Corporation en los Estados Unidos y en otros países.

Este producto está protegido por determinados derechos de propiedad intelectual de Microsoft Corporation. Queda prohibido el uso o distribución de esta tecnología fuera de este producto sin las licencias correspondientes de Microsoft o una filial autorizada de Microsoft.

Android es una marca comercial de Google LLC.

libFLAC

Se permite su redistribución y uso en formatos de fuente y binario, con o sin modificaciones, siempre y cuando se cumplan las siguientes condiciones:

• Las redistribuciones del código fuente deben respetar el aviso de protección de derechos de autor indicado anteriormente, esta lista de condiciones y la siguiente nota legal.
• Las redistribuciones en formato binario deben reproducir el aviso de protección de derechos de autor indicado anteriormente, esta lista de condiciones y la siguiente nota legal en la documentación u otros materiales proporcionados con la distribución.
• No se puede usar el nombre de la Fundación Xiph.org ni los nombres de sus colaboradores para apoyar o promocionar productos derivados de este software sin obtener un permiso previo específico por escrito.

ESTE SOFTWARE HA SIDO PROPORCIONADO POR LOS TITULARES DE LOS DERECHOS DE AUTOR Y SUS COLABORADORES "TAL CUAL" Y SE RENUNCIA A CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA, INCLUYENDO, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN FIN EN PARTICULAR. LA FUNDACIÓN O SUS COLABORADORES NO SERÁN RESPONSABLES EN NINGÚN CASO DE NINGÚN DAÑO INDIRECTO, DIRECTO, ACCIDENTAL, ESPECIAL, EJEMPLAR O DERIVADO (INCLUYENDO, ENTRE OTROS, LA ADQUISICIÓN DE PRODUCTOS O SERVICIOS DE SUSTITUCIÓN; IMPOSIBILIDAD DE USO, PÉRDIDA DE DATOS O BENEFICIOS; O INTERRUPCIÓN DEL NEGOCIO) SEA CUAL SEA SU CAUSA, Y PARTIENDO DE CUALQUIER TEORÍA DE RESPONSABILIDAD QUE SE APLIQUE, YA SE TRATE DE RESPONSABILIDAD CONTRACTUAL, RESPONSABILIDAD OBJETIVA U OTRO AGRAVIO (INCLUYENDO LA NEGLIGENCIA O CUALQUIER OTRA) DERIVADA DEL USO DE ESTE SOFTWARE, AUNQUE SE ADVIERTA DE LA POSIBILIDAD DE QUE SE PRODUZCAN DICHOS DAÑOS.

Solución de problemas

La siguiente lista de comprobación pretende facilitar la solución de los problemas que surjan con la unidad.

Antes de consultar la lista de comprobación, verifique los procedimientos de conexión y de funcionamiento.

Para obtener más información sobre la realización del fusible y la extracción de la unidad del salpicadero, consulte "Conexión/Instalación" (página 23).

Si el problema no se resuelve, consulte el sitio de asistencia de la contraportada.

General

No se escucha ningún sonido o el sonido es muy bajo.

→ La posición del control del fader [FADER] no está configurada para un sistema de 2 altavoces. → El volumen de la unidad y/o el dispositivo conectado es muy bajo. - Suba el volumen de la unidad y el dispositivo conectado.

La unidad no emite el sonido de pitido.

→ Hay conectado un amplificador de potencia opcional y no está usando el amplificador integrado.

Las emisoras almacenadas y la hora correcta se borraron.

El fusible se fundió.

La unidad hace un ruido al cambiar la posición del interruptor de la llave de encendido.

→ Los cables no están bien conectados con el conductor de alimentación auxiliar del vehículo.

Durante la reproducción o la recepción se inicia el modo de demostración.

→ Si no se realiza alguna operación durante 5 minutos y [DEMO-ON] está seleccionado, se inicia el modo de demostración.

• Ajuste [DEMO-OFF] (página 13).

Las indicaciones desaparecen o no aparecen en el visor.

→ Los conectores están sucios (página 17).

La pantalla/iluminación parpadea.

→ La alimentación no es suficiente.

• Compruebe que la batería del vehículo proporcione suficiente potencia a la unidad. (La potencia necesaria es de 12 V CC.)

Los botones de las operaciones no funcionan.

El disco no se expulsa.

→ La conexión no es correcta.

• Pulse DSPL y EQ durante más de 2 segundos para reiniciar la institución.

El contenido almacenado en la memoria se borra.

El ajuste automático del reloj no es preciso.

→ Los datos del reloj sobre las ondas de radio no son precisos.

• Ajuste el reloj manualmente (página 7).

Recepción de radio

La recepción de radio es deficiente. Se produce ruido estático.

→ Conecta la antena correctamente.

No es posible sintonizar de 65 MHz a 74 MHz en FM3.

→ [AREA] está ajustado en [EUROPE].

• Ajuste [AREA] en [RUSSIA] (página 13).

RDS

No es posible recibir los servicios RDS (si [AREA] está ajustado en [RUSSIA]).

FM3 está seleccionado. -Seleccione FM1 o FM2. → Los servicios RDS no están disponibles en la región actual.

La operación SEEK empieza después de unos segundos de escucha.

La emisora no es TP o tiene una señal débil.

• Desactive TA (página 9).

No se reciben anuncios de tráfico.

Active TA (página 9). → La emisión no emite una notificación de tráfico a pesar de ser TP.

-Sintonice otra emisora.

PTY muestra [……]

La emisora actual no es una emisora RDS o la recepción de radio es deficiente.

El nombre del servicio del programa parpadea.

No hay frecuencia alternativa para la emisora actual.

• Pulse / (SEEK -/+ ) mientras el nombre del servicio del programa parpadea. Aparece [PI SEEK] y la unidad empieza a buscar otra frecuencia con los mismos datos de PI (identificación del programa).

Reproducción de CD

El disco no se reproduce.

→ disco defectuoso o sucio. → Los discos CD-R/CD-RW no son de audio (página 16).

No se pueden reproducir archivos MP3/WMA.

→ El disco es incompatible con el formato y la versión de MP3/WMA. Para más información acerca de los formatos y discos que se pueden reproducir, visite el sitio de asistencia de la contraportada.

Los archivos MP3/WMA tardan más en reproducirse que otros.

→ El inicio de la reproducción de los siguientes discos tarda algo más de tiempo.

• Disco grabado con una estructura de árbol complicada.
• Disco multisesión.
• Disco al que es posible añadir datos.

Reproducción de dispositivo USB

Un dispositivo USB tarda más en reproducirse.

→ El dispositivo USB contiene archivos con una estructura de árbol complicada.

No puede reproducirse el archivo de audio.

→ Para obtener más información sobre los formatos compatibles, consulte las "Especificaciones" (página 17).

Si no puede reproducirse el archivo de audio, consulte el manual de instrucciones incluido con el dispositivo USB o póngase en contacto con el fabricante del dispositivo USB.

No es posible realizar operaciones como saltar un álbum, saltar contenidos (modo salto) u ocultar una pista por nombre (Quick-BrowZer).

→ Ajuste [USB MODE] en [MSC/MTP] (página 14).

No se emite sonido durante la reproducción en el modo Android.

→ Compruebe el estado de la aplicación de reproducción de audio en el smartphone Android.

Mensajes

Es posible que aparezcan o parpadeen los siguientes mensajes durante la utilización de la unidad.

INVALID: la operación seleccionada tal vez no sea válida.

READ

→ Espere hasta que finalice la lectura y la reproducción empiece automáticamente. El proceso puede tardar un tiempo, en función de la organización de los archivos.

• (guión bajo): el carácter no aparece.

Reproducción de CD:

CD ERROR

→ Limpie o introduzca el disco correctamente o asegúrese de que el disco no esté vacío o defectuoso.

CD NO DISC

→ Introduzca un disco con archivos que pueda reproducirse (página 17).

CD NO MUSIC

→ Introduzca un disco con archivos que pueda reproducirse (página 17).

CD PUSH EJT: el disco no ha podido expulsarse correctamente.

→ Pulse △ (expulsión).

LLL o nseha relegated al principio o al final del disco.

Reproducción de dispositivo USB:

HUB NO SUPRT: concentradores USB no compatibles.

NOT SUPPORT ANDROID MODE

→ Se ha conectado a la unidad un dispositivo USB no compatible con AOA (Android Open Accessory) 2.0. [USB MODE] está ajustado en [ANDROID]. Ajuste [USB MODE] en [MSC/MTP] (página 14).

USB ERROR

→ Conecte de nuevo el dispositivo USB.

USB NO DEV

→ Asegúrese de que el dispositivo USB o el cable USB está correctamente conectado.

USB NO MUSIC

→ Conecte un dispositivo USB con archivos reproducibles (página 17).

USB NO SUPRT

→ Para obtener más información sobre la compatibilidad del dispositivo USB, visite el sitio web de asistencia de la contraportada.

USB OVERLOAD: el dispositivo USB está sobrecargado.

→ Desconecte el dispositivo USB y pulse SRC para seleccionar otra fuente. → El dispositivo USB presenta un fallo o se ha conectado un dispositivo no compatible.

NO AF: no hay frecuencias alternativas.

→ Pulse ↓↓/↑↑ (SEEK-/+）hasta que el nombre del servicio del programa parpadea. La unidad empieza a buscar otra frecuencia con los mismos datos de PI (identificación del programa) (aparece [PI SEEK]).

NO PI: sin identificación de programas. La emisora seleccionada no tiene datos de PI (identificación de programas).

→ Seleccione otra emisora.

NO TP: no hay programas de tráfico. → La unidad continuará buscando emisoras de TP disponibles.

Para la realización del mando a distancia en el volante:

ERROR

→ Vuelva a empezar el registro a partir de la función en la que se produjo el error (página 13).

TIMEOUT

→ Trate de completar el registro mientras [REGISTER] está parpadeando (aproximadamente 6 segundos) (página 13).

Operación de actualización del firmware:

FILE ERROR: el programa de actualización no está almacenado en el dispositivo USB.

→ Guarde el programa de actualización en el dispositivo USB y vuelva a intentarlo (página 16).

UPDATE ERROR PRESS ENTER: la

actualización del firmware no se ha realizado correctamente.

→ Pulse ENTER para borrar el mensaje y vuelva a intentarlo.

Durante la actualización, no sitúe el contacto en la posición OFF ni desconecte el dispositivo USB (página 16).

Si estas soluciones no mejoran la situación, póngase en contacto con su distribuidor Sony más cercano.

Si necesita reparar a causa de problemas en la reproducción del dispositivo, revise el dispositivo que se utilizó cuando se produjo el problema.

• Dirija todos los cables de masa a un punto de masa común.
• Evite que los cables queden atrapados bajo un tornillo o en piezas móviles (p. ej., rieles de asientos).
• Antes de establecer conexiones, apague el motor del automóvil para evitar cortocircuitos.
• Conecte el cable de alimentación ⑥ a la unidad y a los altavoces antes de conectarlo al conductor de alimentación auxiliar.
• Asegúrese de aislar los cables no conectados sueltos con cinta aislante para mayor seguridad.

Precauciones

• Elija cuidadosamente el lugar de instalación para que la unidad no interfiera con las operaciones de conducción normales.
• Evite instalar la unidad en zonas expuestas a polvo, suciedad, vibración excesiva o temperaturas elevadas, como la luz solar directa o cerca de conductos de calefacción.
• Use solo el equipo de montaje suministrado para realizar una instalación segura.

Nota sobre el cable de alimentación (amarillo)

Al conectar esta unidad junto con otros componentes estéreo, el valor del amperaje del circuito del vehículo al que está conectada la unidad debe ser superior a la suma del valor del amperaje del fusible de cada componente.

Ajuste del ángulo de montaje

Ajuste el ángulo de montaje a menos de 30° .

Lista de piezas para la instalación

①

②

③

(4)

- Esta lista de piezas no incluye todo el contenido del paquete. - El soporte ① y la abrazadera de protección ③ están unidos a la unidad al salir de fábrica. Antes de montar la unidad, utilice las llaves de desbloqueo ② para desmontar el soporte ① de la unidad. Para obtener más información, consulte "Desmontaje de la abrazadera de protección y el soporte" (página 26). - Guarde las llaves de desbloqueo (2) para utilizarlas más adelante, ya que también son necesarias para desmontar la unidad del vehículo.

Conexión

1 No suministrado 2 Impedancia de altavoz: 4 Ω - 8 Ω × 4 3 Cable con clavija RCA (no suministrado) 4 En función del tipo de vehículo, use un adaptador para un control remoto con cable (no suministrado). Para obtener información detallada sobre el uso del control remoto con cable, consulte "Uso del control remoto con cable" (página 26). *5 En función del tipo de vehículo, use un adaptador (no suministrado) si el conector de la antena no encaja.

Establecimiento de conexiones

Si tiene una antena motorizada sin caja de relés, la conexión de esta unidad con el cable de conexión de alimentación suministrado ⑥ puede dañar la antena.

Al conector del altavoz del vehículo

1	AltavozTRSero (derecho)	⊕	Lila
2			A rayas lilas/negras
3	Altavoz delantero (derecho)	⊕	Gris
4			A rayas grises/negras
5	Altavoz delantero (izquierdo)	⊕	Blanco
6			A rayas blancas/negras
7	AltavozTRSero (izquierdo)	⊕	Verde
8			A rayas verdes/negras

Al conductor de alimentación del vehículo

12	Fuente de alimentación continua	Amarillo
13	Control de la antenna motorizada/amplificador de potencia (REM OUT)	A rayas azules/blancas
15	Fuente de alimentación conmutada	Rojo
16	Masa Negro

Conexión fácil de subwoofer

Puede utilizar un subwoofer sin un amplificador de potencia si está conectado a un cable de altavoz trasero.

Notas

• Es necesario preparar los cables de altavoz traseros.
• Utilice un subwoofer con una impedancia de 4 Ω a 8 Ω y con una capacidad de administración de la potencia suficiente para evitar daños.

Conexión del soporte de la memoria

Si el cable de alimentación amarillo está conectado, siempre se suministra alimentación eléctrica al circuito de memoria aunque esté apagado el interruptor de la llave de encendido.

Conexión del altavoz

• Antes de conectar los altavoces, apague la unidad.
• Utilice altavoces con una impedancia de 4Ω a 8Ω y con una capacidad de administración de la potencia suficiente para evitar daños.

Diagrama de conexión de la alimentación

Compruebe el conector de alimentación auxiliar de su vehículo y conecte los cables correctamente en función del vehículo.

Conector de alimentación auxiliar

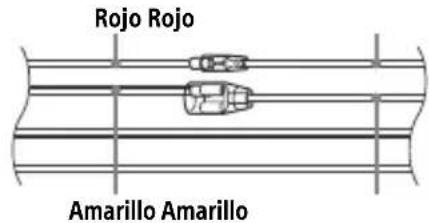

Conexión común

12	Fuente de alimentación continua	Amarillo
15	Fuente de alimentación conmutada	Rojo

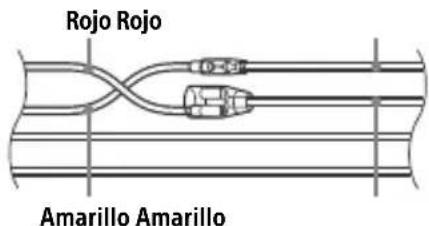

Posiciones de los cables rojo y amarillo invertidas

12	Fuente de alimentación conmutada	Amarillo
15	Fuente de alimentación continua	Rojo

Para los vehículos sin posición ACC

Después de establecer las conexiones y ajustar los cables de alimentación correctamente, conecte la unidad a la fuente de alimentación del vehículo. Si desea realizar una consulta o solucionar algún problema relativo a la unidad que no se trate en este manual, póngase en contacto con el concesionario del vehículo.

Uso del control remoto con cable

1 Para activar el control remoto con cable, ajuste [STR CONTROL] de [SET STEERING] en [PRESET] (página 13).

Instalación

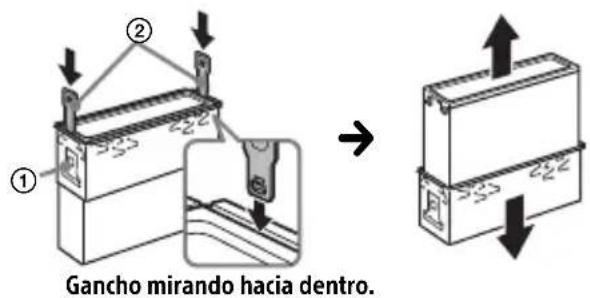

Desmontaje de la abrazadera de protección y el soporte

Antes de instalar la unidad, desmonte la abrazadera de protección ③ y el soporte ① de la unidad.

1 Sujete la abrazadera de protección ③ por los dos extremos y extráigala.

2 Introduzca las dos llaves de desbloqueo ② hasta que encajen, bajo el soporte ① y tire de la unidad hacia arriba para separarla.

Montaje de la unidad en el salpicadero

Antes de la instalación, asegúrese de que los pasadores situados a ambos lados del soporte (1) estén doblados hacia abajo 2mm .

1 Coloque el soporte ① bajo el salpicadero y, a continuación, doble los ganchos hacia fuera para que queden bien ajustados.

2 Monte la unidad en el soporte ① y fije la abrazadera de protección ③

Notas

• Si los pasadores están rectos o doblados hacia fuera, la unidad no se instalará con seguridad y puede salirse hacia fuera.
• Asegúrese de que los 4 pasadores de la abrazadera de protección (3) estén correctamente introducidos en las ranuras de la unidad.

Montaje y desmontaje del panel frontal

Para obtener más información, consulte "Extracción del panel frontal" (página 7).

Reinicio de la unidad

Para obtener más información, consulte "Reinicio de la unidad" (página 7).

Sustitución de fusibles

Cuando sustituya el fusible, asegúrese de usar uno que coincida con el valor del amperaje indicado en el fusible original. Si se funde el fusible, compruebe la conexión de la

alimentación y sustituya el fusible. Si se vuelve a fundir el fusible antes de sustituirlo, puede que haya una avería interna. En este caso, consulte al distribuidor Sony más cercano.

Por la presente, Sony Corporation declara que este equipo es conforme con la Directiva 2014/53/UE.

El texto completo de la declaración UE de conformidad está disponible en la dirección de Internet siguiente:

http://www.compliance.sony.de/

Sitio Web de soporte técnico en línea

Para resolver cualquier duda u obtener la información más reciente sobre el soporte técnico de este producto, visite el siguiente sitio web:

Support-Website

Registre su producto en línea en:

Aplicación para Smartphone

Aplicación Support by Sony - Busque información y obtenga notificaciones acerca de su producto:

Aplicación para teléfono inteligente
