Type de produit	Tiroir chauffant
Marque	Pelgrim
Modèle	ACW624MAT
Tension d'alimentation	220-240 V ~
Fréquence	50 Hz
Capacité maximale	20 kg
Plage de température	30 °C à 70 °C
Minuterie	Oui, durée minimale 10 minutes
Type de chauffage	Air chaud pulsé avec ventilateur
Matériau de la façade	Inox
Usage	Préchauffage de vaisselle
Accessoires fournis	4 vis et 4 chevilles
Entretien	Nettoyage avec éponge, eau chaude et produit vaisselle ; sécher avec chiffon doux
Câble d'alimentation	H05RNF 3 × 1 mm²
Capacité vaisselle (exemple)	6 grandes assiettes Ø 28 cm, 6 assiettes à soupe Ø 22 cm, etc.
Installation	Encastrement ; raccordement électrique avant mise en place ; nécessite disjoncteur bipolaire
Protection	Grille de protection contre contact avec résistance et ventilateur

FOIRE AUX QUESTIONS - ACW624MAT Pelgrim

Quelle est la capacité maximale de ce tiroir chauffant ?

La capacité maximale est de 20 kg. Elle dépend de la hauteur, du poids et des dimensions de votre vaisselle.

Comment régler la température ?

Utilisez le sélecteur de température pour choisir une valeur entre 30 °C et 70 °C. Les températures recommandées : 40 °C pour tasses et verres, 60 °C pour assiettes et plats.

Combien de temps faut-il pour préchauffer la vaisselle ?

Le temps de préchauffage varie selon le matériau, la charge et la température. À titre indicatif, pour 60 °C et une charge pour 6 personnes, comptez environ 30 minutes.

Puis-je utiliser des produits abrasifs pour nettoyer l'appareil ?

Non, l'emploi de produits abrasifs, d'alcool ou de diluant est déconseillé. Utilisez une éponge, de l'eau chaude et du produit vaisselle, puis séchez avec un chiffon doux.

Comment installer l'appareil ?

L'installation doit être réalisée dans une niche de meuble. Avant l'encastrement, effectuez le raccordement électrique avec un câble 3×1 mm² sur un circuit 220-240 V ~ avec disjoncteur bipolaire. Fixez l'appareil avec les 4 vis et chevilles fournies.

Que faire si le câble d'alimentation est endommagé ?

Le câble doit être remplacé par un câble équivalent H05RNF 3 × 1 mm² disponible auprès du service après-vente.

Le tiroir chauffant peut-il être utilisé pour autre chose que la vaisselle ?

Non, cet appareil est exclusivement conçu pour préchauffer la vaisselle. Ne l'utilisez pas pour un autre usage.

Comment arrêter la sonnerie après la fin du cycle ?

Pour arrêter la sonnerie, placez la minuterie sur la position 0.

Quelle est la signification des différents réglages de température ?

À 40 °C, idéal pour tasses et verres : les boissons chaudes conservent leur chaleur sans brûler. À 60 °C, pour assiettes et plats : les mets restent chauds sans risque de brûlure au toucher.

L'appareil dispose-t-il d'un voyant de fonctionnement ?

Oui, un voyant de mise sous tension est situé sur la façade. Il s'allume lorsque l'appareil est en marche.

MODE D'EMPLOI ACW624MAT Pelgrim

Notice d'utilisation Tiroir chauffant

FR Notice d'utilisation FR 3 - FR 8

Gebrukke pictogrammen - Pictogrammes utilisés

Entretien et nettoyage 7

Installation 7

Encastrement 8

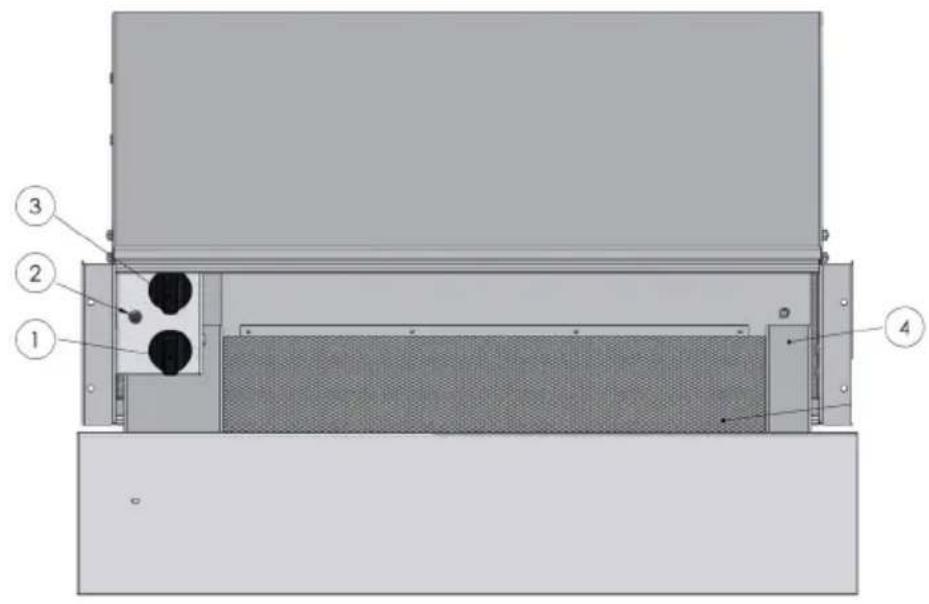

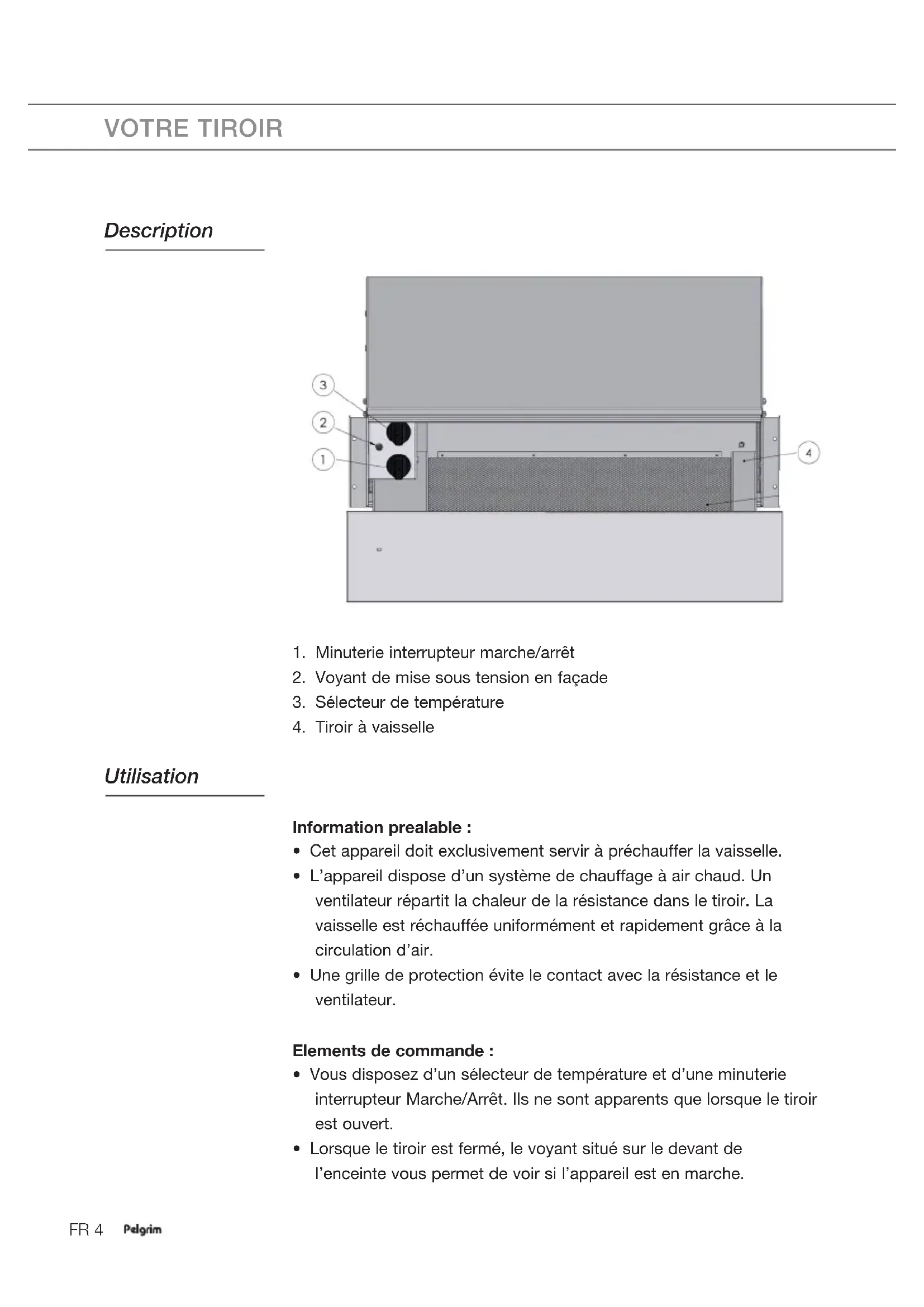

Description

1. Minuterie interrupteur marche/arrêt
2. Voyant de mise sous tension en façade
3. Selecteur de température
4. Tiroir à vaisselle

Utilisation

Information prealable :

• Cet apparéil doit exclusivement servir à préchauffer la vaisse.
• L'appareil dispose d'un système de chauffage à air chaud. Un ventilateur répartit la chaleur de la résistance dans le tiroir. La vaisse est rechauffée uniformément et rapidement grâce à la circulation d'air.
• Une grille de protection évite le contact avec la résistance et le ventilateur.

Elements de commande :

• Vous disposez d'un sélecteur de température et d'une minuterie interrupteur Marche/Arrêt. Ils ne sont apparents que lorsque le tiroir est ouvert.
  Lorsque le tiroir est fermé, le voyant situé sur le devant de l'enceinte vous permet de voir si l'appareil est en marche.

Incipe de commande :

• Posez la vaisse dans le tiroir.
• Sélectionnez une température.
• Sélectionnez une durée (minimum 10 minutes).
  Le voyage de mise sous tension s'allume.
• Fermez le tiroir.
• Lorsque la durée réglée est écoulée, le système de chauffage à air chaud s'arrête et une sonnerie retentit.
• Pour arrêté la sonnerie, se mettre en position 0.

Selection de la temperature :

Le sélecteur de température permet de régler une température comprise entre 30 et 70^ .

Sur l'échelle de température, voici les importantes températures pour le type de vaisselle utilisé :

• 40^ : pour les tasses ou les verres. Versées dans des tasses ou verres préchauffés à cette température, les boissons chaudes conservent leur chaleur plus longtemps et le recipient peut être touché sans se brûler.
• 60^ C : pour les assiettes et les plats. Les mets d disposés sur des assiettes ou plats préchauffés conservent leur chaleur. Les assiettes et plats peuvent cependant être touchés sans risquer de se brûler.

Temps de prechauffage :

Le temps de préchauffage est fonction de plusieurs facteurs :

• matériel et epaisseur de la vaiselle
• charge
  disposition de la charge
• réglage de la température

Il est donc impossible de donner des valeurs toujours vérifiables.

Quelques repères

Pour un réglage de température de 60^ , le rechauf fage homogène :

• de la vaisselle nécessaire à un repas pour six personnes est d'environ 30 min.
• de la vaisselle nécessaire à un repas pour douze personnes est d'environ 40 min.

Vous déterminerez vous-même avec l'expérience qu'elle durée est la plus appropriée pour votre vaiselle.

Capacite :

• La capacité dépend de la hauteur du modele, du poids et des dimensions de votre vaissette.
• Ce modele presente une capacité de charge maximale de 20kg
• Les exemples suivants sont disponibles à titre indicatif (les quantités sont déterminées par le volume):

Vaisseille pour 6 personnes :
6 grandes assiettes Ø 28 cm
6 assiettes àSoupe Ø 22 cm
1 saladier Ø 22 cm
1 saladier Ø 20 cm
1 saladier Ø 18 cm
2 plats à viandes 36 cm
ou 16 grandes assiettes Ø 28 cm
+ 8 bols Ø 10 cm
ou 24 assiettes àSoupe Ø 22 cm
ou 40 bols Ø 10 cm
ou 60 tasses Ø 8 cm

Entretien et nettoyage

• Avant tout entretien, arrêtez l'appareil et laissez-le refroidir.
• Nettoyez toutes les surfaces uniquement avec une éponge, du produit à vaissele et de l'eau chaude. Séchez ensuite avec un chiffon doux.
• Ne pas nettoyer l'appareil avec un nettoyeur à vapeur.
• L'emploi de produits abrasifs, d'alcool ou de diluant est déconseilé; ils sont susceptibles de détériorer l'appareil.
• La façade en inox est sensible aux rayures et aux coupures. Utilisez un détermgent spécial inox non abrasif.
• Le fond antidérapant peut être enlevé pour nettoyer le fond du tiroir.

Installation

Avant d'effectuer le branchement, s'assurer que les fils de votre installation électrique sont d'une section suffisante pour alimenter normalement l'appareil. Le fusible de votre installation doit être de 10 ampères.

• Il faut prévoir dans le circuit d'alimentation un dispositif de coupure bipolaire dont l'ouverture des contacts est supérieure à 3 mm.
• Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

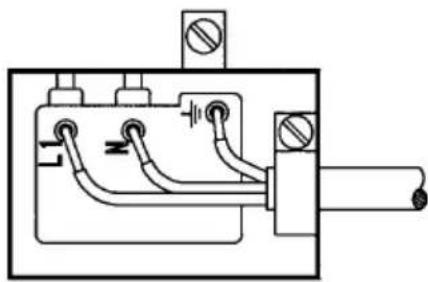

• Le tiroir doit être branché avec un cable d'alimentation (normalisé) à 3 conducteurs de 1mm^2 ( 1ph + 1N + terre ) qui doivent être raccordés sur réseau 220-240 V ~ monophasé par l'intermédiaire d'une prise de courant 1ph + N + terre normalisé CEI 60083 ou conformément aux règles d'installation. Le fil de protection (vert/jaune) est relié à la borne de l'appareil et doit être relié à la terre de l'installation.
• Dans le cas d'un branchement avec prise de courant, celle-ci doit rester accessible après l'installation de l'appareil.

• Le neutre du tiroir chauffant (fil bleu) doit être raccordé au neutre du réseau.

• Si le cable d'alimentation est endommagé, il doit être remplace par un cable équivalent (H05RNF 3 × 1 ~mm^2 ) disponible auprès du service après-vente.

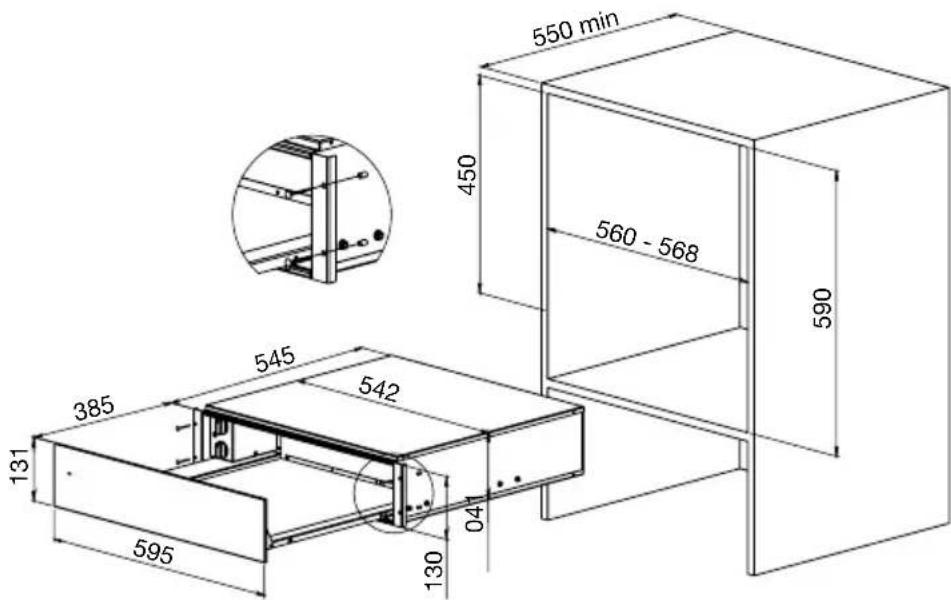

Encastrement

• Enoncez l'appareil dans la niche du meuble. Vérifiez que la carrosserie de l'appareil soit bien positionnée.
• Ouvrez le tiroir et fixez l'appareil aux parois laterales du meuble avec les 4 vis et les 4 entreprises livrées.
