BEDIENUNGSANLEITUNG ACW624MAT Pelgrim
Anleitung Wärmeschublade
DE Anleitung DE 3 - DE 8
EN Manual EN 3-EN 8
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir - Wissenswertes - Important information
Tip - Conseil - Tipp
Uw lade
Beschrijving 4
Gebruik 4
Bedieningselementen:
Unterhalt und Reinigung 7
Installation 7
Einbau 8
Beschreibung
- Zeitschalter/Ausschalter Ein/Aus
- Anzeigeleuche für Stromspannung an der Vorderseite
- Temperaturwahlschalter
- Geschirrschublade
Benutzung
Allgemeine informationen:
- Dieses Gerätarf ausschließlich zum Vorwärmen von Geschirr benutzt werden.
- Das Gerät verfügt über ein Wärmsystem mit HeiBluft. Ein Geblase verteilt die Wärme des Widerstandes in der Schublade. Das Geschirr wird durch den Luftstrom gleichmäßig und schnell erwartmt.
- Ein Schutzgitter verhindert den Kontakt zum Widerstand und zum Geblase.
Bedienelemente:
- Sie verfügen über einen Temperaturwahlschalter und einen Zeitschalter/Ausschalter Ein/Aus. Sie sind nur sightbar bei geöffneter Schublade.
- Bei geschlossener Schublade zeigt die Anzeigeleuche an der Gerätevorderseite Ihnen an, ob das Gerät eingeschaltet ist.
Vorgehensweise:
- Legen Sie das Geschirr in die Schublade.
- Wahlen Sie eine Temperatur aus.
Wahlen Sie eine Dauer aus (mindestens 10 Minuten). - Die Anzeigeleuche goes an und zeigt an, dass das Geräteingeschaltet ist. Schließen Sie die Schublade.
- Nach Ablauf der eingestellten Dauer schaltet das Heißluftsystem aus und eine Klingel ertört.
Zum Beenden des Klingeltons stellen Sie den Schalter auf Position 0.
Wahl der temperatur:
Mit dem Temperaturschalter konnen Sie eine Temperatur zwischen 30 und 70^ einstehen.
Nachstehend die besten Temperaturen je nach Art des verwendeten Geschirrs:
- 40^ : für Tassen und Gläser. Bei Tassen oder Gläs ern, die auf diese Temperatur vorgeht wurden, bleiben warme Getränke länger warm und der Behälter{lsst sich anfassen, ohne sich zu verbrennen.
- 60^ : für Teller und Schüsseln. Gerichte, die auf vorgewärmten Tellern oder Schüsseln serviert werden, bleiben warm. Die Teller und Schüsseln halten sich jedoch ohne Verbrennungsrisiko anfassen.
Vorwärmzeit:
Die Vorwärmzeit hängt von mehreren Faktoren ab:
Material und Stärke des Geschirrs
- Beladung
Anordnung des Geschirrs
- Einstellung der Temperatur
Es ist also unwilling, allgemein gültige Werte anzugegeben.
Einige Anhaltspunkte
Bei einer Einstellung der Temperatur auf 60^ benötigt man für das gleichmäßige Vorwärmen:
- von Geschirr für eine Mahlzeit von sechs Personen etwa 30 Minuten
- von Geschirr für eine Mahlzeit vonzwolf Personen etwa 40 Minuten.
Ohre eigene Erfahrung wird Sie lehren, welche Dauer am besten geeignet ist für Ihr Geschirr.
Fassungsvermögen:
- Das Fassungsvermögen hangt von der Höhe des Modells, vom Gewicht und den Maßen Ihres Geschirrs ab.
- Dieses Modell weist ein maximales Ladegewicht von 20 kg auf.
- Folgende Beispiele dieren als Anhaltspunkte (die Mengen werden durch das Volumen bestimmt):
| Geschirr für 6 Personen: | |
| 6 große Teller Ø 28 cm | |
| 6 Suppenteller Ø 22 cm | |
| 1 Salatschüssel Ø 22 cm | |
| 1 Salatschüssel Ø 20 cm | |
| 1 Salatschüssel Ø 18 cm | |
| 2 Fleischplatten 36 cm | |
| oder 16 große Teller Ø 28 cm | |
| + 8 Becher Ø 10 cm Ø 10 cm | |
| oder 24 Suppenteller Ø 22 cm | |
| oder 40 Becher Ø 10 cm | |
| oder 60 Tassen Ø 8 cm | |
Unterhalt und Reinigung
- Vor jedem Unterhalt schalten Sie das Gerät aus und setzen es abkühlen.
- Reinigen Sie alle Flächen nur mit einem Schwamm, Spülmittel und warmem Wasser. Trocknen Sie die Flächen mit einem weichen Tuch nach.
- Reinigen Sie das Gerät nicht mit einem Dampfreiniger.
- Von scheuernden Produkten, Alkohol oder Lösungsmitteln wir abgeraten; sie können das Gerät beschädigen.
- Die Vorderseite aus Edelstahl ist empfindlich gegen Kratzer und Schnitte.
- Benutzen Sie ein Spezialprodukt für Stahl, das nicht scheuert.
Installation
Ehe Sie das Gerät anschließen, vergewissem Sie sich, dass die Drahte ihrer Elektroanlage ausreichend bemessen sind, um das Gerät normal zu versorgen. Die Sicherung ihrer Anlage muss 10 Ampere leisten.
- Im Stromkreis muss ein Schalter vorgesehen sein, der zweipolig schliebt und trennt und dessen Kontaktöffnung mehr als 3 mm beträgt.
Die Stromanschlüsse sind durchzuführn, ehe das Gerät in den Schrank eingefegt wird.

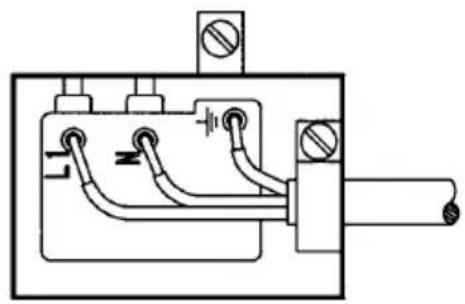

Die Schublade muss mit einem (Standard-)Stromkabel mit 3 Leitern von 1mm^2 ( 1ph + 1N + Erde ) angeschlossen werden, die mittels eines (Standard-) Steckers 1ph + N + Erde CEI 60083 oder gemäß den Installationsregeln an das Netz 220 - 240V (einphasig) angeschlossen werden. Der Schutzdraht (grün/gelb) wird mit der Klemme des Gerätes verbunden und an die Erde der Anlage angeschlossen. -
Bei einem Anschluss mit Steckdose muss diese nach der Installation des Gerätes zugänglich bleiben.
-
Der Nullleiter der Wärmeschublade (blauer Draht) ist an den Nullleiter des Netzes anzuschreiben.

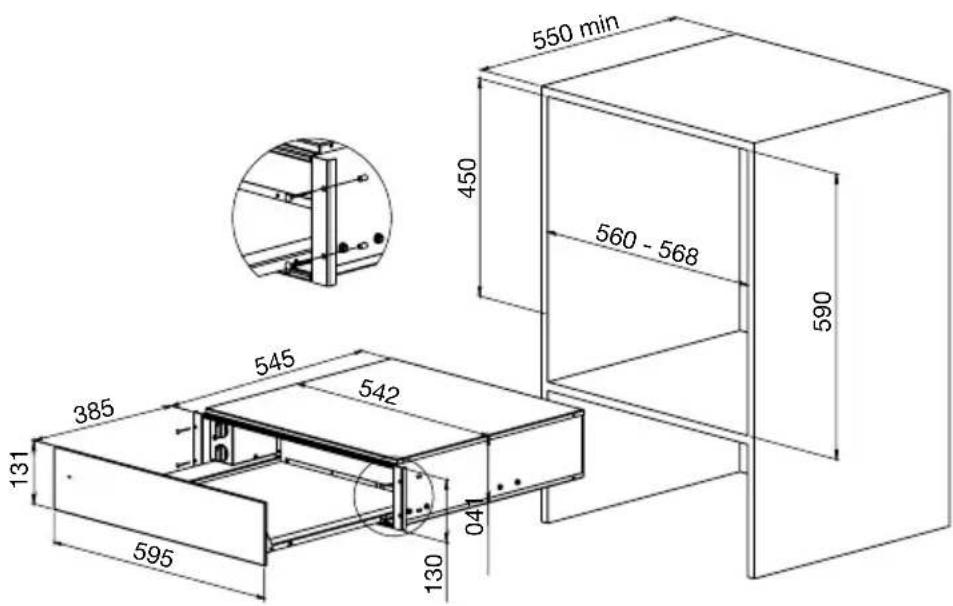

Einbau
- Schieben Sie das Gerät in die Schranknische. Achten Sie darauf, dass sich das Gehäuse des Gerätes in der richtigen Position befindet.
- Öffnen Sie die Schublade und befestigen das Gerät an die Seitenwände des Schrankes mit 4 Schrauben und 4 Abstandshaltern (im Lieferumfang enthalten).
