Produkttyp	Wärmeschublade
Marke	Pelgrim
Modell	ACW614
Maximale Kapazität	20 kg
Temperaturbereich	30 bis 70 °C
Stromversorgung	220-240 V ~ einphasig, 10 A
Timer	Ja, mit automatischer Abschaltung und akustischem Signal (min. 10 Min.)
Betriebsanzeige	Ja, an der Vorderseite
Antirutschboden	Ja, herausnehmbar
Material der Front	Edelstahl
Heizart	Heißluft mit Ventilator
Schutz	Schutzgitter über Heizwiderstand und Ventilator
Verwendung	Nur zum Vorwärmen von Geschirr
Installation	Einbau, Befestigung mit mitgelieferten Schrauben und Winkeln
Pflege	Reinigung mit heißem Wasser und Spülmittel; keine Dampfreiniger oder Scheuermittel verwenden
Sicherheit	Nicht für Lebensmittel verwenden, nicht auf die Schublade steigen, Gehäuse nicht öffnen
Ersatzteile	Netzkabel (H05RNF 3x1 mm²) beim Kundendienst erhältlich

Häufig gestellte Fragen - ACW614 Pelgrim

Welche Kapazität hat die Wärmeschublade ACW614?

Die maximale Kapazität beträgt 20 kg. Sie können zum Beispiel Geschirr für 6 Personen (6 große Teller, 6 Suppenteller, 3 Salatschüsseln, 2 Platten) oder bis zu 60 Tassen hineinstellen.

Kann die Wärmeschublade zum Erwärmen von Speisen verwendet werden?

Nein, die Wärmeschublade ist ausschließlich zum Vorwärmen von Geschirr bestimmt. Die Feuchtigkeit der Speisen könnte zu Korrosion des Geräts führen. Verwenden Sie sie niemals zum Garen, Erwärmen oder Warmhalten von Speisen oder Getränken.

Wie stelle ich die Temperatur ein?

Verwenden Sie den Temperaturwahlschalter im Inneren der Schublade (nur sichtbar, wenn sie geöffnet ist). Der Bereich reicht von 30 bis 70 °C. Für Tassen und Gläser stellen Sie 40 °C ein; für Teller und Platten 60 °C.

Wie reinige ich den Antirutschboden?

Der Antirutschboden ist herausnehmbar. Nehmen Sie ihn heraus und reinigen Sie ihn mit heißem Wasser und Spülmittel. Trocknen Sie ihn gut ab, bevor Sie ihn wieder einsetzen. Keine Scheuermittel oder Dampfreiniger verwenden.

Kann die Wärmeschublade unter einem Ofen installiert werden?

Ja, die Wärmeschublade ist für den Einbau konzipiert. Sie kann unter einem Backofen oder in einem Möbelstück installiert werden. Beachten Sie die Nischenmaße und befestigen Sie sie mit den mitgelieferten Schrauben und Winkeln.

Was tun, wenn die Schublade nicht heizt?

Überprüfen Sie zuerst, ob der Timer eingestellt ist und das Gerät eingeschaltet ist (Kontrollleuchte leuchtet). Stellen Sie sicher, dass die Schublade richtig geschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Ist die Wärmeschublade für Gläser geeignet?

Ja, stellen Sie die Temperatur auf 40 °C für Tassen oder Gläser ein. So behalten heiße Getränke ihre Wärme länger, ohne dass Verbrennungsgefahr beim Anfassen besteht.

Wie lange dauert es, das Geschirr für 6 Personen vorzuwärmen?

Bei einer Einstellung von 60 °C rechnen Sie mit etwa 30 Minuten für ein gleichmäßiges Vorwärmen des Geschirrs für 6 Personen. Für 12 Personen etwa 40 Minuten.

Kann man die Wärmeschublade lange eingeschaltet lassen?

Der Timer ermöglicht die Einstellung einer Dauer (mindestens 10 Minuten). Das Gerät schaltet automatisch ab und ein Signal ertönt. Lassen Sie das Gerät nicht über längere Zeit unbeaufsichtigt eingeschaltet.

Die Betriebsanzeige blinkt, was tun?

Wenn die Anzeige ungewöhnlich blinkt, kann dies auf eine Fehlfunktion hinweisen. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst. Versuchen Sie nicht, es selbst zu reparieren.

BEDIENUNGSANLEITUNG ACW614 Pelgrim

Halten Sie die vollständige Typennummer bereit,

wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen

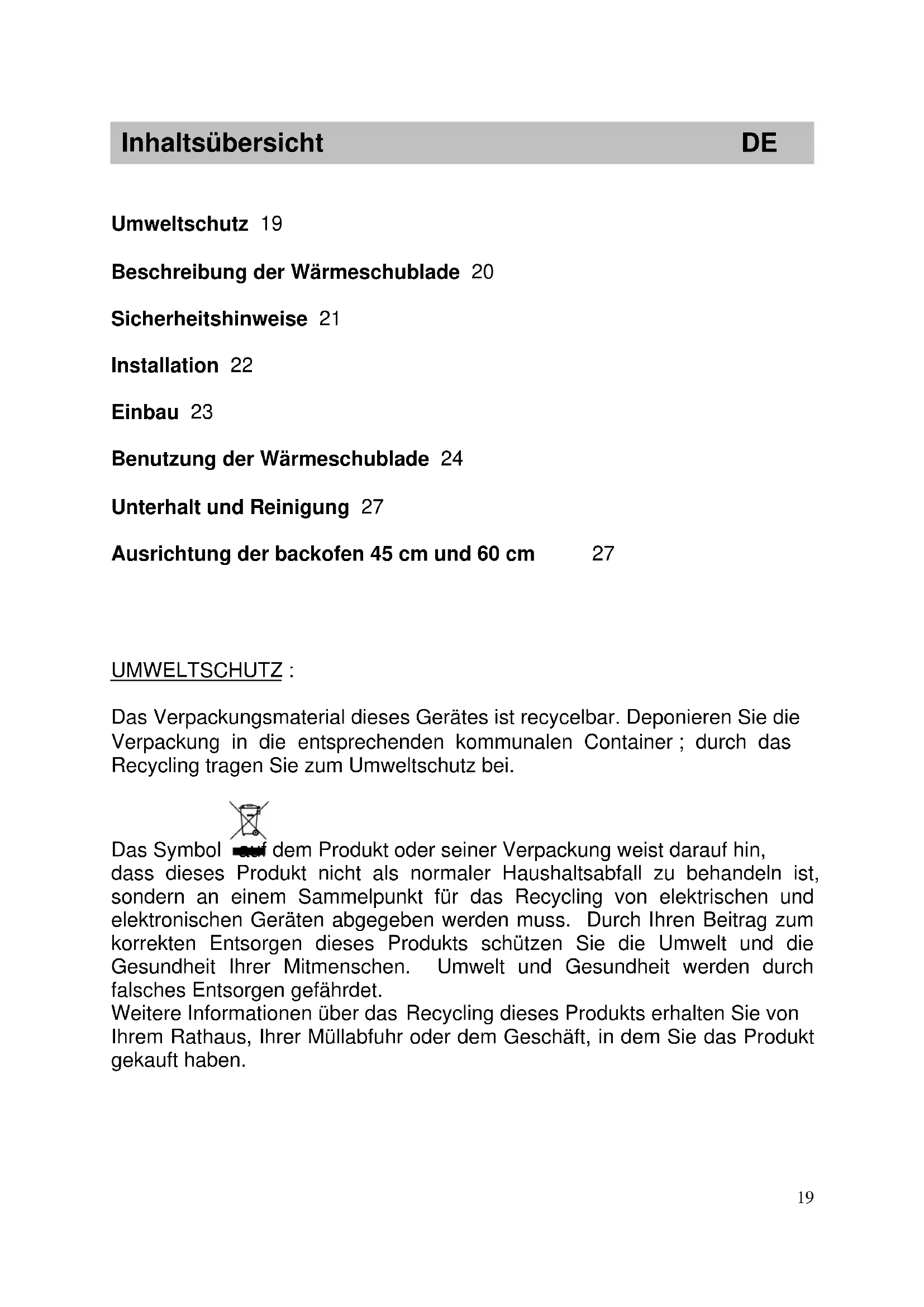

Anleitung Wärmeschublade

Beschreibung der Wärmeschublade 20

Sicherheitshinweise 21

Installation 22

Einbau 23

Benutzung der Wärmeschublade 24

Unterhalt und Reinigung 27

Ausrichtung der backofen 45 cm und 60 cm 27

UMWELTSCHUTZ :

Das Verpackungsmaterial theses Gerätes ist recyclelbar. Deponieren Sie die Verpackung in die entsprechenden communalen Container; durch das Recycling/TRagen Sie zum Umweltschutz bei.

Das Symbol dem Produkt oder seiner Verpackung weist daraufhin, dass diesen Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling diesen Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

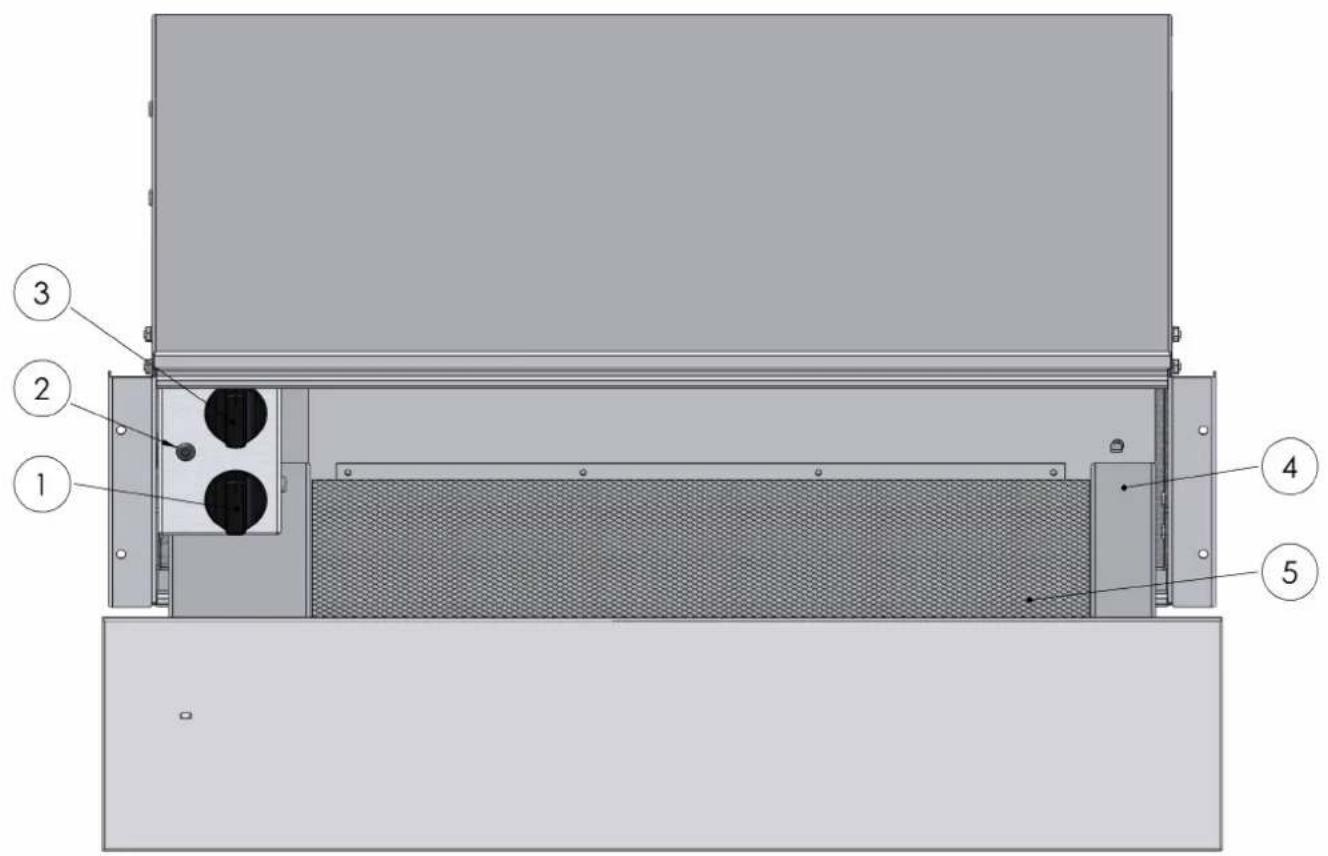

Beschreibung der Wärmeschublade

1. Zeitschalter/Ausschalter Ein/Aus
2. Anzeigeleuche für Stromspannung an der Vorderseite
3. Temperaturwahlschalter
4. Geschirrschublade
5. Rutschfester Boden

Bewahren Sie diese Betriebsanweisung zusammen mit dem Gerät auf. Sollte das Gerät an eine andere Person verkauft oder weitergegeben werden, sollen den Sie darauf aufchten, dass die Betriebsanweisung dem Gerät beigefügt wird.

Ehe Sie Ihr Wärmeschublade installieren und benutzen, machen Sie sichitte mit diesen Ratschlagen vertraut. Sie dienen ihrer eigenen Sicherheit und der Sicherheit anderer Personen.

These Wärmeschublade wurde entwickelt, um von Privatpersonen in ihrer Wohnung benutzt zu werden. Sie dient ausschließlich dem Vorwärmen von Geschirr. Alle anderen Verwendungen konnen gefährlich sein und sind verboten. Der Hersteller leht eine Haftung im Fall einer unsachgemäßen Benutzung ab.

Benutzen Sie das Gerät erst nach dem Einbau. Erst dann besteht nicht mehr die Gefahr eines Kontaktes mit Bauteilen unter Spannung.

Öffnen Sie auf keinen Fall das Gehäuse des Gerätes.

Die Wand der Wärmeschublade kann je nach gewähller Temperatur oder Benutzungsdauer 70^ heißt werden. Zum Herausnahmen des warmen Geschirrs benutzen Sie Topflappen oder Handschuhe.

Benutzen Sie die Wärmeschublade nicht zum Warmhalten, Aufwärmen oder Kochen von Nahrungsmitteln oder Geträngen. Die Feuchtigkeit der Nahrungsmittel oder Getränte konnte zur Korrosion des Gerätes führen.

Stellen oder setzen Sie sich nicht auf die geöffnete Schublade, um die Telescopschienen nicht zu beschädigen. Das Ladegewicht der Schublade beträgt maximal 20 kg.

Bewahren Sie keine Gegenstände aus Kunststoff und keine entzündlichen Gegenstände im Gerät auf. Sie konnten bei der Inbetriebnahme schmelzen oder Feuer fangen.

Kinder oder Behinderte dürfen das Gerät nur unter Aufsicht bedieren.

Kinder sind zu beaufsichtigen, damit sichergestellt ist, dass sie nicht mit dem Gerät speilen.

Installation

Ehe Sie das Gerät anschließen, vergewissern Sie sich, dass die Drähte ihrer Elektroanlage ausreichend bemessen sind, um das Gerät normal zu versorgen. Die Sicherung ihrer Anlage muss 10 Ampere leisten.

Im Stromkreis muss ein Schalter vorgesehen sein, der zweipolg schliebt und trennt und dessen Kontaktöffnung mehr als 3 mm beträgt.

Die Stromanschlüsse sind durchzufahren, ehe das Gerät in den Schrank eingefegt wird.

Die Schublade muss mit einem (Standard-)Stromkabel mit 3 Leitern von 1 mm² (1 ph + 1 N + Erde) angeschlossen werden, die mittels eines (Standard-)Steckers 1 ph + N + Erde CEI 60083 oder gemäß den Installationsregeln an das Netz 220-240 V ~ (einphasig) angeschlossen werden. Der Schutzdraht (grün/gelb) wird mit der Klemme 1des Gerätes verbunden und an die Erde der Anlage angeschlossen .

Bei einem Anschluss mit Steckdose muss diese nach der Installation des Gerätes zugänglich bleiben.

Der Nullleiter der Wärmeschublade (blauer Draht) ist an den Nullleiter des Netzes anzuschreiben.

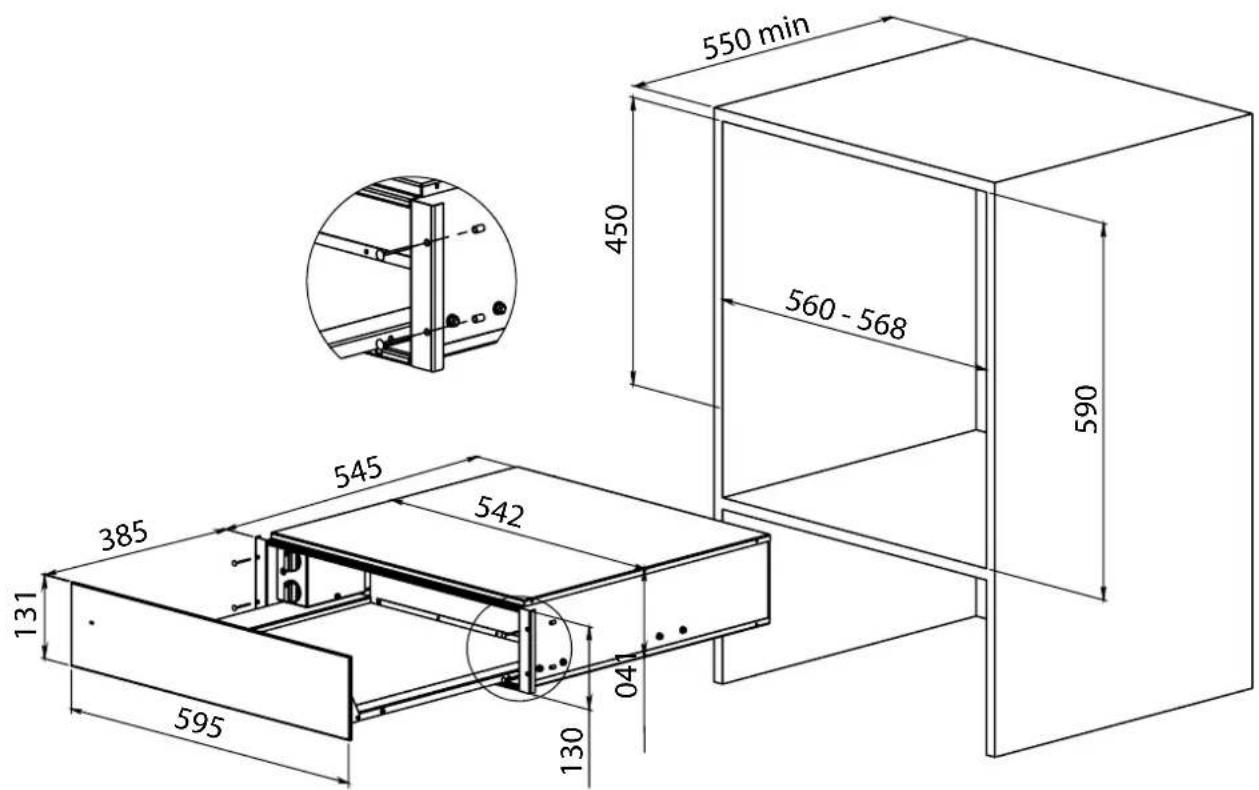

EinbauDE

Schieben Sie das Gerät in die Schranknische. Achten Sie darauf, dass sich das Gehäuse des Gerätes in der richtigen Position befindet.

Öffnen Sie die Schublade und befestigen das Gerät an die Seitenwände des Schrankes mit 4 Schrauben und 4 Abstandshaltern (im Lieferumfang enthalten).

Benutzung der Wärmeschublade

ALLGEMEINE INFORMATIONEN:

Dieses Gerätarf ausschließlich zum Vorwärmen von Geschirr benutzt werden.

Das Gerät verfügt über ein Wärmsystem mit Heißluft. Ein Geblase verteil die Wärme des Widerstandes in der Schublade. Das Geschirr wird durch den Luftstrom gleichmäßig und schnell erwärt.

Ein Schutzgitter verhindert den Kontakt zum Widerstand und zum Geblase.

Der Boden der Schublade weist eine rutschhemmenden Fläche auf, damit das Geschirr beim Offnen der Schublade nicht rutscht.

BEDIENELEMENTE：

Sie verfügen über einen Temperaturwahlschalter und einen Zeitschalter/Ausschalter Ein/Aus. Sie sind nur sightbar bei geöffneter Schublade.

Bei geschlossener Schublade zeigt die Anzeigeleuche an der Gerätevorderseite Ihnen an, ob das Gerät eingeschaltet ist.

VORGEHENSWEISE:

• Legen Sie das Geschirr in die Schublade.
  Wahlen Sie eine Temperatur aus.
  Wahlen Sie eine Dauer aus (mindestens 10 Minuten).

Die Anzeigeleuche goes an und zeigt an, dass das Geräteingeschaltet ist.

SchlieBen Sie die Schublade.

Nach Ablauf der eingestellen Dauer schaltet das Heißluftsystem aus und eine Klingel ertört.

Zum Beenden des Klingeltons stellen Sie den Schalter auf Position 0.

Benutzung der Wärmeschublade

DE

WAHL DER TEMPERATURE:

Mit dem Temperaturschalter konnen Sie eine Temperatur zwischen 30 und 70^ einstehen.

Nachstehend die besten Temperaturen je nach Art des verwendenten Geschirrs:

• 40^ : für Tassen und Gläser. Bei Tassen oder Gläs ern, die auf diese Temperatur vorgeheizt wurden, bleiben warme Getränke länger warm und der Behälter{lasst sich anfassen, ohne sich zu verbrennen.
• 60^ : für Teller und Schüsseln. Gerichte, die auf vorgewärmten Tellen oder Schüsseln serviert werden, bleiben warm. Die Teller und Schüsseln halten sich jedoch ohne Verbrennungsrisiko anfassen.

VORWÄRMZEIT :

Die Vorwärmzeit hangt von mehreren Faktoren ab :

Material und Stärke des Geschirrs
- Beladung
Anordnung des Geschirrs
Einstellung der Temperatur

Esistalsounmoglich,allgemeingutigeWerteanzugeben.

Einige Anhaltspunkte :

Bei einer Einstellung der Temperatur auf 60^ benötigt man für das gleichmäßige Vorwärmen :

von Geschirr für eine Mahlzeit von sechs Personen etwa 30 Minuten.
- von Geschirr für eine Mahlzeit von zwölf Personen etwa 40 Minuten.

Ohre eigene Erfahrung wird Sie lehren, welche Dauer am besten geeignet ist für Ihr Geschirr.

Benutzung der Wärmeschublade

FASSUNGSVERMÖGEN :

Das Fassungsvermögen hangt von der Höhe des Modells, vom Gewicht und den Maßen Ihres Geschirrs ab.

Dieses Modell weist ein maximales Ladegewicht von 20kg auf.

Folgende Beispiele dieren als Anhaltspunkte :

Die Mengen werden durch das Volumen bestimmt

Geschirr für 6 Personen :

6 große Teller 028 cm
6 Suppenteller 22cm

1 Salatschüsse 022 cm
1 Salatschüsse 0 20 cm
1 Salatschüssel 0 18 cm
2 Fleischplatten 36 cm

oder 16 große Teller 28 cm

+8 Becher 010 cm

oder 24 Suppenteller 22 cm

oder 40 Becher 10 cm

oder 60 Tassen 8 cm

oder...

Unterhalt und Reinigung

DE

Vor jedem Unterhalt schalten Sie das Gerät aus und setzen es abkühlen.

Reinigen Sie alle Flächen nur mit einem Schwamm, Spülmittel und warmem Wasser. Trocknen Sie die Flächen mit einem weichen Tuch nach.

Reinigen Sie das Gerät nicht mit einem Dampfreiniger.

Von scheuernden Produkten, Alkohol oder Lösungsmitteln wir abgeraten; sie können das Gerät beschädigen.

Die Vorderseite aus Edelstahl ist emphfindlich gegen Kratzer und Schnitte. Benutzen Sie ein Spezialprodukt für Stahl, das nicht scheuert.

Der rutschhemmende Boden ist Herausnehmbar, um den Boden der Schublade zu reinigen.

Der rutschhemmenden Bode lasst sich mit warmem Wasser und Spülmittel reinigen. Danach trocknen Sieihn sorgfältig und legenihn nach dem vollständigen Trocknen wieder in die Schublade.
