Type de produit	Tiroir chauffant
Marque	Pelgrim
Modèle	ACW614
Capacité maximale	20 kg
Plage de température	30 à 70 °C
Alimentation électrique	220-240 V ~ monophasé, 10 A
Minuteur	Oui, avec arrêt automatique et signal sonore (min. 10 min)
Voyant de mise sous tension	Oui, sur la façade
Fond antidérapant	Oui, amovible
Matériau de la façade	Inox (acier inoxydable)
Type de chauffage	Air chaud pulsé avec ventilateur
Protection	Grille de protection sur résistance et ventilateur
Utilisation	Préchauffage de vaisselle uniquement
Installation	Encastré, fixation par vis et équerres fournies
Entretien	Nettoyage à l'eau chaude et liquide vaisselle; ne pas utiliser de nettoyeur vapeur ni produits abrasifs
Sécurité	Ne pas utiliser pour aliments, ne pas monter sur le tiroir, ne pas ouvrir la carrosserie
Pièces détachées	Câble d'alimentation (H05RNF 3x1 mm²) disponible auprès du SAV

FOIRE AUX QUESTIONS - ACW614 Pelgrim

Quelle est la capacité du tiroir chauffant ACW614 ?

La capacité maximale est de 20 kg. Vous pouvez y placer par exemple la vaisselle pour 6 personnes (6 grandes assiettes, 6 assiettes à soupe, 3 saladiers, 2 plats) ou jusqu'à 60 tasses.

Peut-on utiliser le tiroir chauffant pour réchauffer des aliments ?

Non, le tiroir chauffant est destiné exclusivement au préchauffage de la vaisselle. L'humidité des aliments pourrait entraîner une corrosion de l'appareil. N'utilisez jamais pour cuire, réchauffer ou maintenir au chaud des aliments ou boissons.

Comment régler la température ?

Utilisez le sélecteur de température situé à l'intérieur du tiroir (visible uniquement lorsqu'il est ouvert). La plage va de 30 à 70 °C. Pour les tasses et verres, réglez à 40 °C ; pour les assiettes et plats, à 60 °C.

Comment nettoyer le fond antidérapant ?

Le fond antidérapant est amovible. Retirez-le et nettoyez-le avec de l'eau chaude et du liquide vaisselle. Séchez-le bien avant de le remettre en place. Ne pas utiliser de produits abrasifs ni de nettoyeur vapeur.

Le tiroir chauffant peut-il être installé sous un four ?

Oui, le tiroir chauffant est conçu pour être encastré. Il peut être installé sous un four ou dans un meuble. Respectez les dimensions de la niche et fixez-le avec les vis et équerres fournies.

Que faire si le tiroir ne chauffe pas ?

Vérifiez d'abord que le minuteur est réglé et que l'appareil est sous tension (voyant allumé). Assurez-vous que le tiroir est bien fermé. Si le problème persiste, contactez le service après-vente.

Est-ce que le tiroir chauffant est adapté pour les verres ?

Oui, réglez la température à 40 °C pour les tasses ou verres. Ainsi, les boissons chaudes conservent leur chaleur plus longtemps sans risque de brûlure au toucher.

Combien de temps faut-il pour préchauffer la vaisselle pour 6 personnes ?

Pour un réglage à 60 °C, comptez environ 30 minutes pour un réchauffage homogène de la vaisselle pour 6 personnes. Pour 12 personnes, environ 40 minutes.

Peut-on laisser le tiroir chauffant allumé longtemps ?

Le minuteur permet de régler une durée (minimum 10 minutes). L'appareil s'arrête automatiquement et une sonnerie retentit. Ne laissez pas l'appareil allumé sans surveillance prolongée.

Le voyant de mise sous tension clignote, que faire ?

Si le voyant clignote anormalement, cela peut indiquer un dysfonctionnement. Éteignez l'appareil, débranchez-le et contactez le service après-vente. N'essayez pas de réparer vous-même.

MODE D'EMPLOI ACW614 Pelgrim

En cas de contact avec le service après-vente, ayez auprès de vous le numero de type complet.

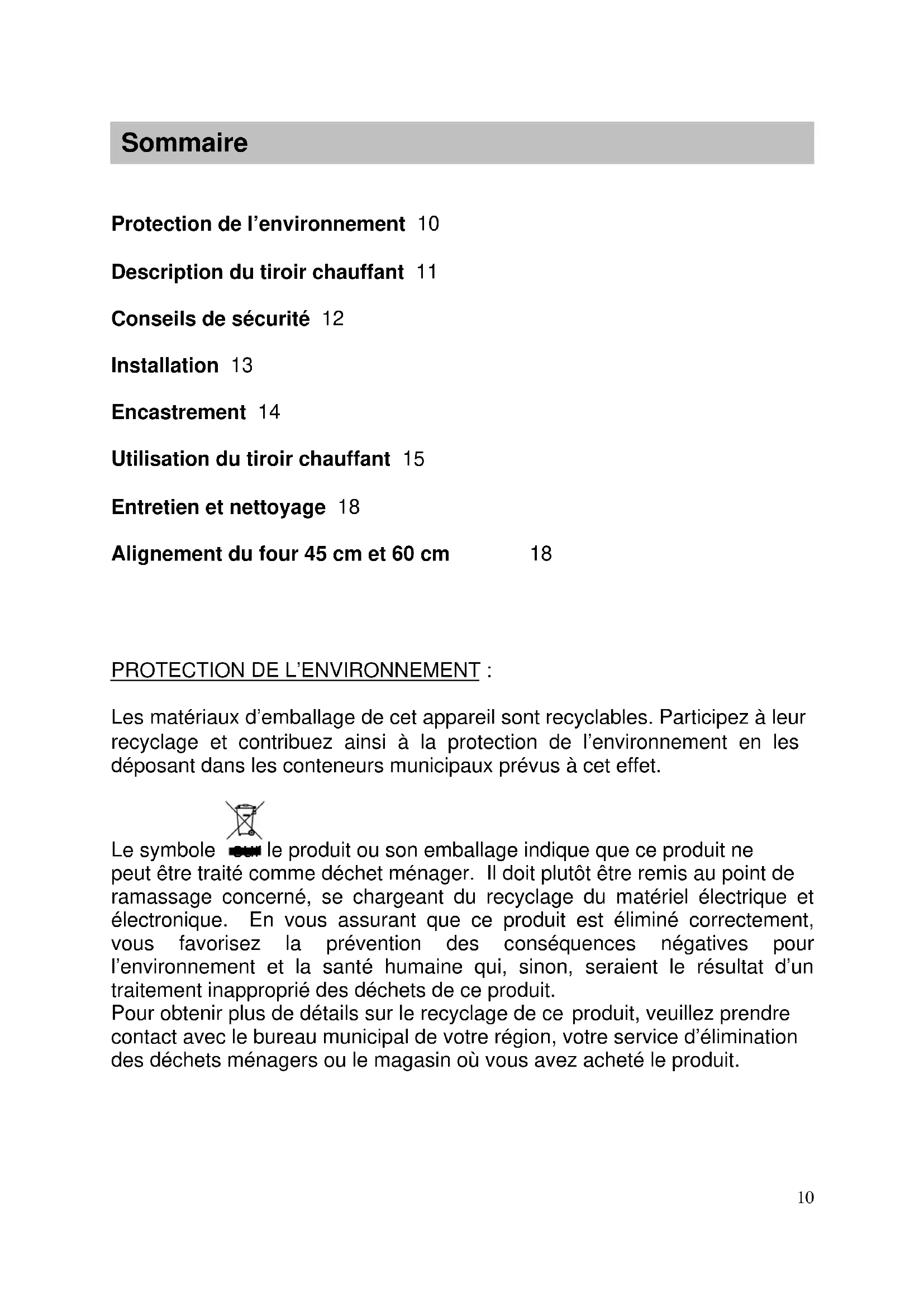

Mode d'emploi Tiroir chauffant

Protection de l'environnement 10

Description du tiroir chauffant 11

Conseils de sécurité 12

Installation 13

Encastrement 14

Utilisation du tiroir chauffant 15

Entretien et nettoyage 18

Alignement du four 45 cm et 60 cm 18

PROTECTION DE L'ENVIRONNEMENT :

Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Le symbole le produit ou son emballage indique que ce produit ne peut être traité comme déchet menager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique etlectronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.

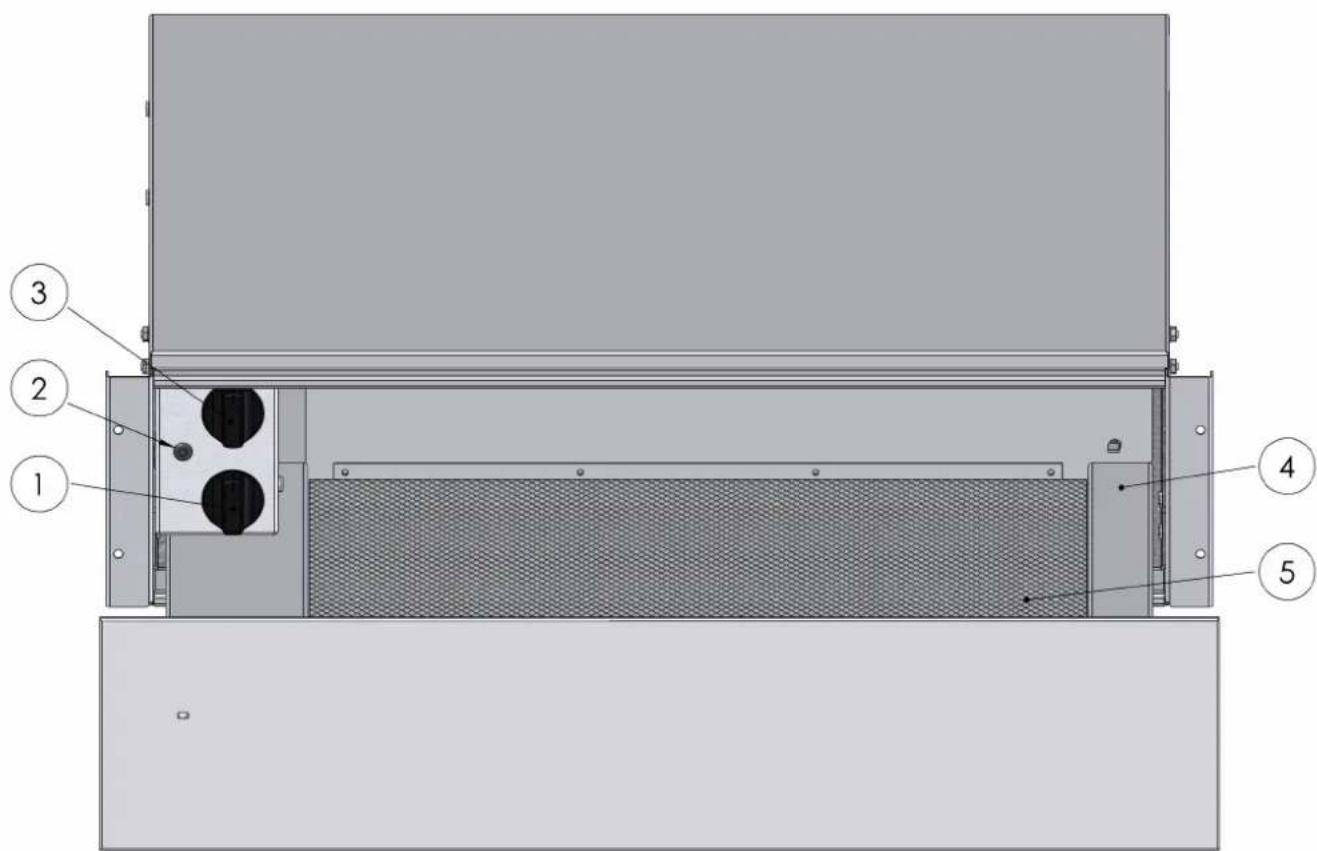

1. Minuterie interrupteur marche/arrêt
2. Voyant de mise sous tension en façade
3. Selecteur de température
4. Tiroir à vaissele
5. Fond antidérapant

Conseils de sécurité

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Merci de prendre connaissance de ces conseils avant d'instructor et d'utiliser votre tiroir chauffant. Ils ont ete rédiges pour vous sécurité et celle d'autrui.

Ce tiroir chauffant a eté concu pour être utilisé par des particuliers dans leur lieu d'habitation. Il est destiné exclusivement à préchauffer la vaisse. Toute autre utilisation est interdite et peut être dangereuse. Le fabricant se dégage de toute responsabilité en cas d'utilisations non conformes.

N'utilisez cet apparéil qu'après encastrement. Seul l'encastrement permet d'éviter tout risque de contact avec les composants sous tension.

N'ouvre eneldom cas la carrosserie de l'appareil.

L'enceinte du tiroir chauffant peut atteindre 70^ suivant la température choisie et la durée d'utilisation. Pour enlever la vaisse l'chaude, utilisez des maniques ou des gants.

N'utilisez pas le tiroir chauffant pour maintainir au chaud, réchauffer ou cuire des aliments ou des boissons. L'humidité des aliments ou boissons pourrait entraîner une corrosion de l'appareil.

Ne montez et ne vous asseyez pas sur le tiroir ouvert. Les rails téléscopiques seraient endommages. La capacité de charge du tiroir est de 20kg maximum.

Ne rangez pas de écipient en plastique ou d'objets inflammables dans l'appareil. Ils pourraient fondre ou prendre feu à sa mise en marche.

L'appareil n'est pas prévu pour être utilisé par des enfants ou des personnes handicapées sans surveillance. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Avant d'effectuer le branchement, s'assurer que les fils de votre installation électrique sont d'une section suffisante pour alimenter normalement l'appareil. Le fusible de votre installation doit être de 10 ampères.

Il faut prévoir dans le circuit d'alimentation un dispositif de coupure bipolaire dont l'ouverture des contacts est supérieure à 3 mm.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

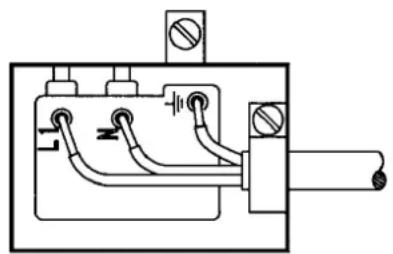

Le tiroir doit être branché avec un cable d'alimentation (normalisé) à 3 conducteurs de 1mm^2 ( 1ph + 1N + terre ) qui doivent être raccordés sur réseau 220-240 V ~ monophasé par l'intermédiaire d'une prise de courant 1 ph + N + terre normalisé CEI 60083 ou conformément aux règes d'installation. Le fil de protection (vert/jaune) est relié à la borne © de l'appareil et doit être relié à la terre de l'installation.

Dans le cas d'un branchement avec prise de courant, celle-ci doit rester accessible après l'installation de l'appareil.

Le neutre du tiroir chauffant (fil bleu) doit être raccordé au neutre du réseau.

Si le cable d'alimentation est endommagé, il doit être remplaced par un cable équivalent (H05RNF 3 × 1 ~mm^2 ) disponible auprès du service après-vente.

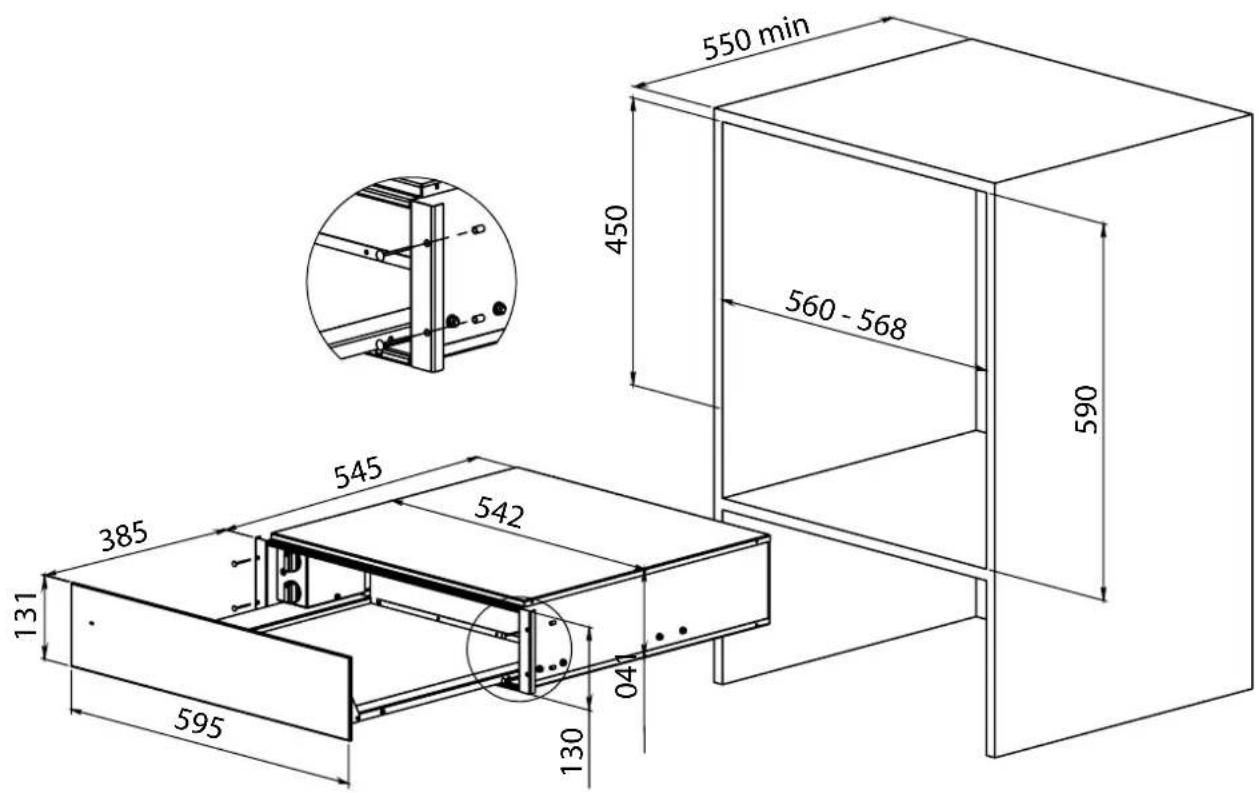

Encastrement

Enoncez l'appareil dans la niche du meuble. Vérifiez que la carrosserie de l'appareil soit bien positionnée.

Ouvrez le tiroir et fixez l'appareil aux parois laterales du meuble avec les 4 vis et les 4 entreprises livrées.

INFORMATION PREALABLE :

Cet apparéil doit exclusivement servir à préchauffer la vaisse.

L'appareil dispose d'un système de chauffage à air chaud. Un ventilateur répartit la chaleur de la résistance dans le tiroir. La vaisselle est réchauffée uniformément et rapidement grâce à la circulation d'air.

Une grille de protection évite le contact avec la résistance et le ventilateur.

Le fond du tiroir est recouvert d'une surface antidérapante qui empêche que la vaisselle ne glisse lors de l'ouverture du tiroir.

ELEMENTS DE COMMANDE :

Vous disposez d'un selecteur de température et d'une minuterie interrupteur Marche/Arrêt. Ils ne sont apparents que lorsque le tiroir est ouvert.

Lorsque le tiroir est fermé, le voyant situé sur le devant de l'enceinte vous permet de voir si l'appareil est en marche.

PRINCIPDE COMMANDE:

Posez la vaisselle dans le tiroir.
- Sélectionnez une température.
- Sélectionnez une durée (minimum 10 minutes).

Levoyant demise sous tension s'allume.

Fermez le tiroir.

Lorsque la durée régée est écoulée, le système de chauffage à air chaud s'arrête et une sonnerie retentit.

Pour arrêter la sonnerie, se mettre en position 0.

Utilisation du tiroir chauffant

SELECTION DE LA TEMPERATURE :

Le sélecteur de température permet de régler une température comprise entre 30 et 70^ .

Sur l'échelle de température, voici les valeurs températures pour le type de vaisselle utilisé :

• 40^ : pour les tasses ou les verres. Versées dans des tasses ou verres préchauffés à cette température, les boissons chaudes conservent leur chaleur plus longtemps et le recipient peut être touché sans se brûler.
• 60^ C : pour les assiettes et les plats. Les mets disposés sur des assiettes ou plats préchauffés conservent leur chaleur. Les assiettes et plats peuvent cependant être touchés sans risquer de se brûler.

TEMPS DE PRECHAUFFAGE :

Le temps de préchauffage est fonction de plusieurs facteurs :

matériau et epaisseur de la vaissele
- charge
disposition de la charge
- réglage de la température

Il est donc impossible de donner des valeurs toujours vérifiables.

Quelques repères :

Pour un réglage de température de 60^ , le réchauf fage homogène :

de la vaisselle nécessaire à un repas pour six personnes est d'environ 30 min.
de la vaisselle nécessaire à un repas pour douze personnes est d'environ 40 min.

Vous déterminerez vous-même avec l'expérience qu'elle durée est la plus appropriée pour votre vaisselle.

CAPACITE:

La capacité dépend de la hauteur du modele, du poids et des dimensions de votre vaisse.

Ce modele presente une capacité de charge maximale de 20kg

Les exemples suivants sont disponibles à titre indicatif :

Les quantités sont déterminées par le volume

Vaissselle pour 6 personnes :

6 grandes assiettes 28 cm

6 assiettes à soupe Ø 22 cm

1 saladier 22 cm
1 saladier 20 cm
1 saladier 0 18 cm
2 plats à viandes 36 cm

ou 16 grandes assiettes 28 cm

+8bols 010cm

ou 24 assiettes à soupe 022cm

ou 40 bols 10 cm

ou 60 tasses 8 cm

ou...

Entretien et nettoyage

Avant tout entretien, arrêtez l'appareil et laissez-le refroidir.

Nettoyez toutes les surfaces uniquement avec une éponge, du produit à vaisselle et de l'eau chaude. Séchez ensuite avec un chiffon doux.

Ne pas nettoyer l'appareil avec un nettoyeur à vapeur.

L'emploi de produits abrasifs, d'alcool ou de diluant est déconseillé; ils sont susceptibles de déterminer l'appareil.

La façade en inox est sensible aux rayures et aux coupures. Utilisez un dénergent spécial inox non abrasif.

Le fond antidéraptant peut être enlevé pour nettoyer le fond du tiroir.

Vous pouvez nettoyer le fond antidérapant avec de l'eau chaude et du liquide vaisselle. Ensuite, sechez-le bien et remettez-le dans le tiroir lorsqu'il est parfaitement sec.
