ACW624MAT - Verwarmde lades en kasten Pelgrim - Gratis gebruiksaanwijzing en handleiding

Producttype	Verwarmingslade
Merk	Pelgrim
Model	ACW624MAT
Voedingsspanning	220-240 V ~
Frequentie	50 Hz
Maximale capaciteit	20 kg
Temperatuurbereik	30 °C tot 70 °C
Timer	Ja, minimale duur 10 minuten
Verwarmingstype	Geforceerde hete lucht met ventilator
Materiaal van de voorzijde	Roestvrij staal
Gebruik	Voorverwarmen van serviesgoed
Meegeleverde accessoires	4 schroeven en 4 pluggen
Onderhoud	Reinigen met spons, warm water en afwasmiddel; drogen met zachte doek
Voedingskabel	H05RNF 3 × 1 mm²
Serviescapaciteit (voorbeeld)	6 grote borden Ø 28 cm, 6 soepborden Ø 22 cm, enz.
Installatie	Inbouw; elektrische aansluiting voor plaatsing; vereist tweepolige stroomonderbreker
Bescherming	Beschermrooster tegen contact met verwarmingselement en ventilator

Veelgestelde vragen - ACW624MAT Pelgrim

Wat is de maximale capaciteit van deze verwarmingslade?

De maximale capaciteit is 20 kg. Deze is afhankelijk van de hoogte, het gewicht en de afmetingen van uw serviesgoed.

Hoe stel ik de temperatuur in?

Gebruik de temperatuurknop om een waarde tussen 30 °C en 70 °C te kiezen. Aanbevolen temperaturen: 40 °C voor kopjes en glazen, 60 °C voor borden en schalen.

Hoe lang duurt het om het serviesgoed voor te verwarmen?

De voorverwarmtijd varieert afhankelijk van het materiaal, de belading en de temperatuur. Ter indicatie: voor 60 °C en een belading voor 6 personen, reken op ongeveer 30 minuten.

Kan ik schurende producten gebruiken om het apparaat te reinigen?

Nee, het gebruik van schurende producten, alcohol of verdunner wordt afgeraden. Gebruik een spons, warm water en afwasmiddel, en droog daarna met een zachte doek.

Hoe installeer ik het apparaat?

De installatie moet in een meubelnis worden uitgevoerd. Voer vóór het inbouwen de elektrische aansluiting uit met een kabel 3×1 mm² op een circuit 220-240 V ~ met tweepolige stroomonderbreker. Bevestig het apparaat met de 4 meegeleverde schroeven en pluggen.

Wat moet ik doen als de voedingskabel beschadigd is?

De kabel moet worden vervangen door een gelijkwaardige kabel H05RNF 3 × 1 mm², verkrijgbaar bij de klantenservice.

Kan de verwarmingslade voor andere doeleinden dan serviesgoed worden gebruikt?

Nee, dit apparaat is uitsluitend ontworpen om serviesgoed voor te verwarmen. Gebruik het niet voor andere doeleinden.

Hoe stop ik de pieptoon na het einde van de cyclus?

Om de pieptoon te stoppen, zet u de timer op stand 0.

Wat betekenen de verschillende temperatuurinstellingen?

Bij 40 °C, ideaal voor kopjes en glazen: warme dranken blijven warm zonder te verbranden. Bij 60 °C, voor borden en schalen: gerechten blijven warm zonder risico op verbranding bij aanraking.

Heeft het apparaat een werkindicator?

Ja, er bevindt zich een inschakelindicator op de voorkant. Deze gaat branden wanneer het apparaat in werking is.

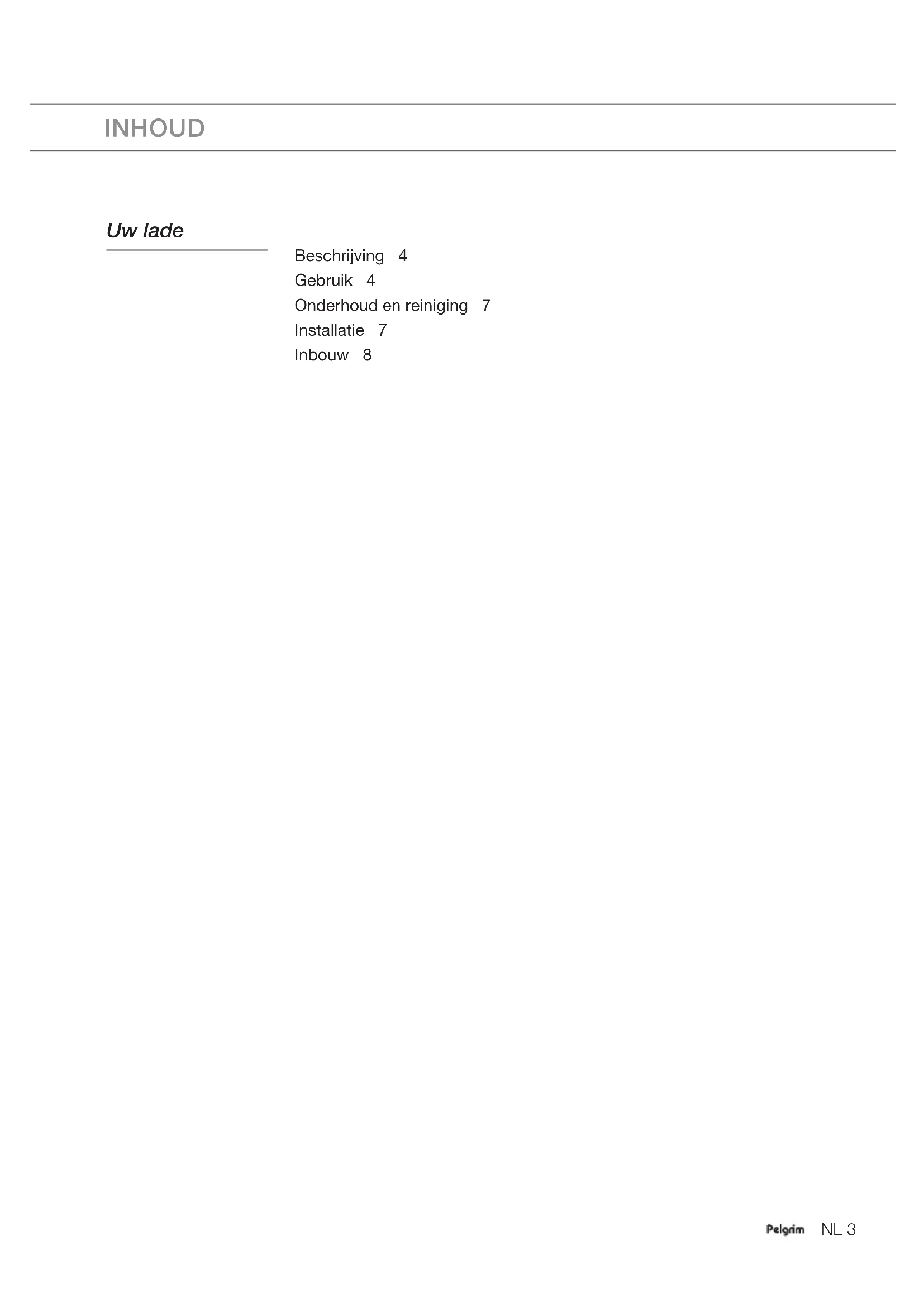

GEBRUIKSAANWIJZING ACW624MAT Pelgrim

NL Handleiding NL 3 - NL 8

Onderhoud en reiniging 7

Installatie 7

Inbouw 8

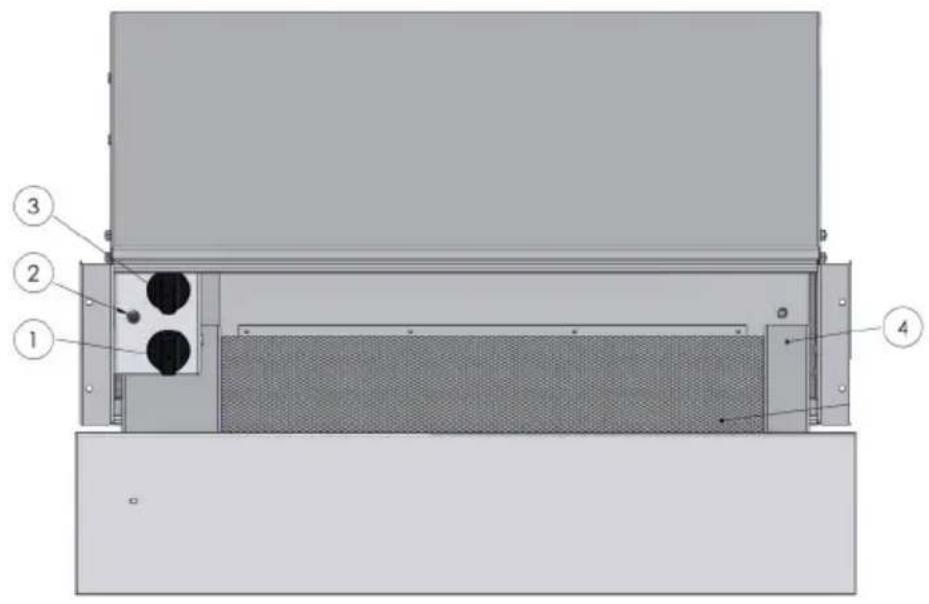

Beschrijving

1. Schakelaar schakelklok AAN/UIT
2. AAN/UIT controle lampje
3. Knop voor temperatuurregeling
4. Servieslade

Gebruik

Voorafgaande informatatie:

• Dit toestel mag uitsluitend gebruikt worden om servies voor teverwarmen.
• Het toestel beschikt over een verwarmingssystem met warmelucht. Een ventilator verspreidt de warmte van de onderstand over de lade. Het servies worden gelijkmatig en snel verwarmd dankzij de luchtcirculatie.
• Een beschemrooster belet contact met de waarstanden en de ventilator.

• U beschikt over een knop voor de temperatuurregeling en een schakelklok met AAN/UIT-schakelaar. Ze zijn alleen zichtaar wanner de lade open is.
• Bij gesloten lade(Int)kunt u via het controelampje aan de voorkant zien of het toestel ingeschakeld is.

Bedieningsprincipe:

• Plaats het servies in de lade.
  Stel de gewenste temperatuur in.
• Kies een verwarmingsduur (minstens 10 minutes).
• Het contrôlelampje "onder spanning" gaat branden.
• Sluit de lade.
• Wanner de ingestelde verwarmingsduur is afgelopen, stopt het system met verwarmen en werklijk een belsignaal.
• Om het belsignaal te stoppen, zet u de schakelklok in de stand 0.

Selectie van de temperatuur:

Met de temperatuur knop=kunt u een temperatuur:tussen 30 en 70^ instellen.

We adviseren de volgende temperatures aan naargelang van het gebruikte type vaatwerk:

• 40^ : voor kopjes en glazen. Als warme drank in voo rverwarmde kopjes of glazen worden gegoten, dan blijven ze longer warm en kunt u ze aanraken worden zonder u zich te verbranden.
• 60^ : voor borden en schotels. Gerechten die op voo rverwarmde borden of schotels gelegd worden, koelen Niet af. De borden en schotels konnen darüber aangeraakt worden zonder risico zich te verbranden.

Voorverwarmingstijd:

De voorverwarmingstijd hangt van meerdere factoren af:

• het materiaal en de dikte van het vaatwerk
• de vulgraad
• de verdeling van de belasting
• de temperatuurregeling

Het is dus onmogelijk om op voorhand precieze gegevens te geben.

Enkele richtwaarden

Bij een ingestelde temperatuur van 60^ , bedraagt de duur voor een homogene verwarming:

• van het servies voor een zes persoons maaltijd ongeveer 30 min.
• van het servies voor een maaltijd voor twaalf Personen ongeveer 40 min.

U zult zichl ervaren welke duur het best geschikt is voor uw vaatwerk.

Capaciteit:

• De capaciteit hangt af van de hoogte van het model, het gewicht en de afmetingen van uw servies.
• De model mag maximaal met 20kg servies gevuld worden.
• De volgende voorbeelden worden alleen ter informatatie gegeven (de hoeveelheden zijn bepaald door het volume):

Vaatwerk voor 6 Personen:
6 grote borden Ø 28 cm
6 soepborden Ø 22 cm
1 schaal Ø 22 cm
1 schaal Ø 20 cm
1 schaal Ø 18 cm
2 vleesschotels 36 cm
of 16 grote borden Ø 28 cm
+ 8kommen Ø 10 cm
of 24 soepborden Ø 22 cm
of 40kommen Ø 10 cm
of 60 kopjes Ø 8 cm

Onderhoud en reiniging

• Alvorens het toestel te onderhonden, moet u het uitschakelen en latenten afkoelen.
  Maak alle oppervlakken alleen schoon met een vochtige doek en een sopje. Droog het verwolgens met een zachte doek.
• Het toestel nicht schoonmaken met een stoomreiniger.
• Het gebruik van schurende producten, alcohol of oplosmiddel is af te raden; ze zouden het toestel konnen beschadigen.
• De voorkant is van roestvrij staal en is krasgevoelig. Gebruik een speciaal Niet schurend schoonmaakmiddel voor roestvrij staal.

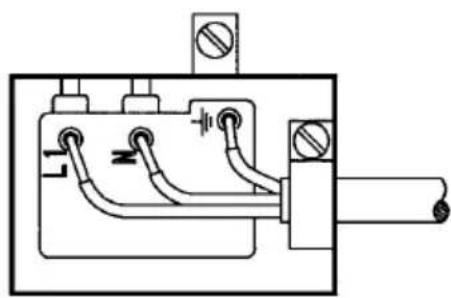

Installatie

Alvorens de lade aan te sluiten,要去 zich ervan vergewissen of alle draden van uw elektrische installmentie een voldoende doorsnede hebben om het toestel normalaat te voeden. Uw installmentie要去 beschermd worden door een smeltzekering van 10 ampere.

• Het voedingscircuit要去 over een bipolar stroomonderbekingsmechanisme met contactopeningen van minstens 3mm beschikken
• De elektrische aansluiting要去itgevoerd worden vooraleer het toestel in het meubel aan te brengen.
• De lade要去 via een (genormaliseerde) voedingskabel met 3 geleiders van 1mm^2 (1 fase + 1 N + aarding) aangesloten worden op het elektriciteitsnet van 220 - 240 V~enkelfasig, via een stopcontact 1 fase + N + genormaliseerde a Harding CEI 60083 of conform deplaatselijk installationevoerschriften. De aardingsdraad (groen/geel)要去 verbonden worden met de aansluitklem van het toestel en met de a Harding van de installmentie.

• Als het toestel worden aangesloten aan een stopcontact, dan要去getankelijk blijven na de installmentie van de lade.

• De nulleider van de verwarmingslade (blauwe draad)要去 aangesloten worden aan de nulleider van het elektriciteitsnet.

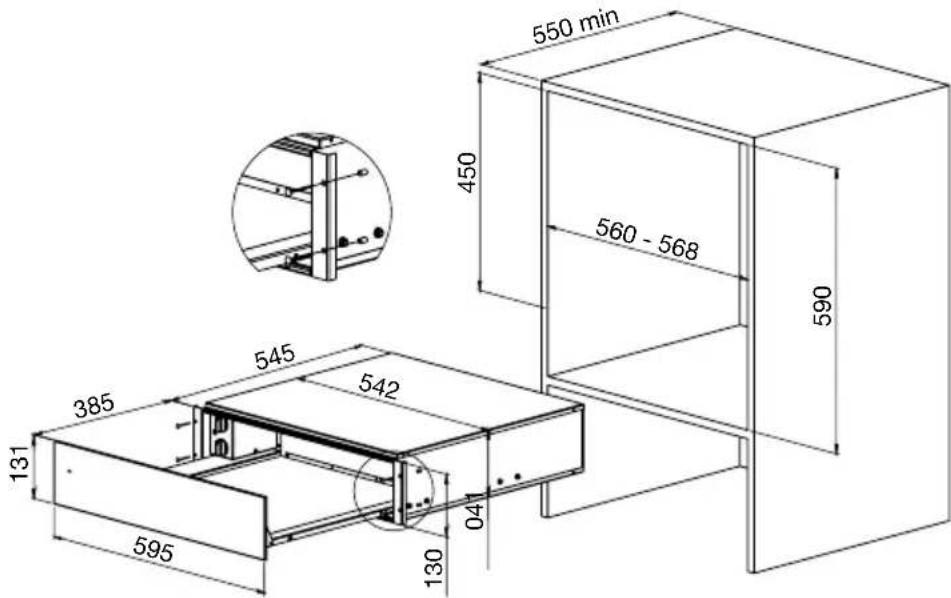

Inbouw

• Schuif het toestel in de nis van het keukenmeubel. Controller of het huis van het toestel goed op+zijnplaatskomt te zitten.
• Open de lade en bevestig het toestel aan de zichwanden van het meubel met de 4 meegeleverde schroeven en afstandsbussen.
