ACW624RVS - Verwarmde lades en kasten Pelgrim - Gratis gebruiksaanwijzing en handleiding

Producttype	Verwarmingslade
Merk	Pelgrim
Model	ACW624RVS
Categorie	Verwarmingsladen en -kasten
Maximale belastbaarheid	20 kg
Temperatuurbereik	30°C tot 70°C
Timer	Ja, met automatische uitschakeling en geluidssignaal
Verwarmingssysteem	Hete lucht met ventilator
Voedingsspanning	220-240 V ~ eenfasig
Aanbevolen zekering	10 A
Doorsnede voedingskabel	3 × 1 mm²
Materiaal front	RVS
Bodem van de lade	Antislip bodem, verwijderbaar
Gebruik	Alleen voor het voorverwarmen van servies
Bediening	Temperatuur- en timer-knop (toegankelijk bij geopende lade)
Aan/uit-indicator	Ja, op de voorkant
Beschermrooster	Ja, tegen contact met verwarmingselement en ventilator
Onderhoud	Geen stoomreiniger of schurende middelen gebruiken; gebruik een spons en afwasmiddel
Installatie	Vereist een tweepolige uitschakeling
Inbouw	Bevestiging met 4 schroeven en beugels (meegeleverd)

Veelgestelde vragen - ACW624RVS Pelgrim

Wat is de capaciteit van de verwarmingslade ACW624RVS?

De maximale belastbaarheid is 20 kg.

Welk temperatuurbereik kan worden ingesteld?

De temperatuur is instelbaar van 30°C tot 70°C.

Hoe maak ik de verwarmingslade schoon?

Gebruik een spons, afwasmiddel en heet water. Gebruik geen stoomreiniger of schurende middelen. De RVS voorkant vereist een speciaal niet-schurend schoonmaakmiddel.

Kan ik alle soorten servies voorverwarmen?

Ja, maar het apparaat is uitsluitend ontworpen voor het voorverwarmen van servies. Niet gebruiken om voedsel te bereiden.

Hoe installeer ik het apparaat in een kast?

Het apparaat wordt ingebouwd in een nis en wordt aan de zijwanden bevestigd met de meegeleverde 4 schroeven en beugels.

Wat is de vereiste voedingsspanning?

Het apparaat werkt op 220-240 V ~ eenfasig met een zekering van 10 A.

Wat te doen als de voedingskabel beschadigd is?

Deze moet worden vervangen door een gelijkwaardige kabel (H05RNF 3 × 1 mm²), verkrijgbaar bij de klantenservice.

Hoe werkt de timer?

Stel de tijd in (minimaal 10 minuten). Het lampje gaat branden. Na afloop stopt de verwarming en klinkt er een geluidssignaal. Om het geluid te stoppen, zet u de timer op 0.

Wat is de aanbevolen voorverwarmtijd?

Bij 60°C, reken op circa 30 minuten voor 6 personen en 40 minuten voor 12 personen, afhankelijk van het servies.

Is er een beschermrooster?

Ja, een beschermrooster voorkomt contact met het verwarmingselement en de ventilator.

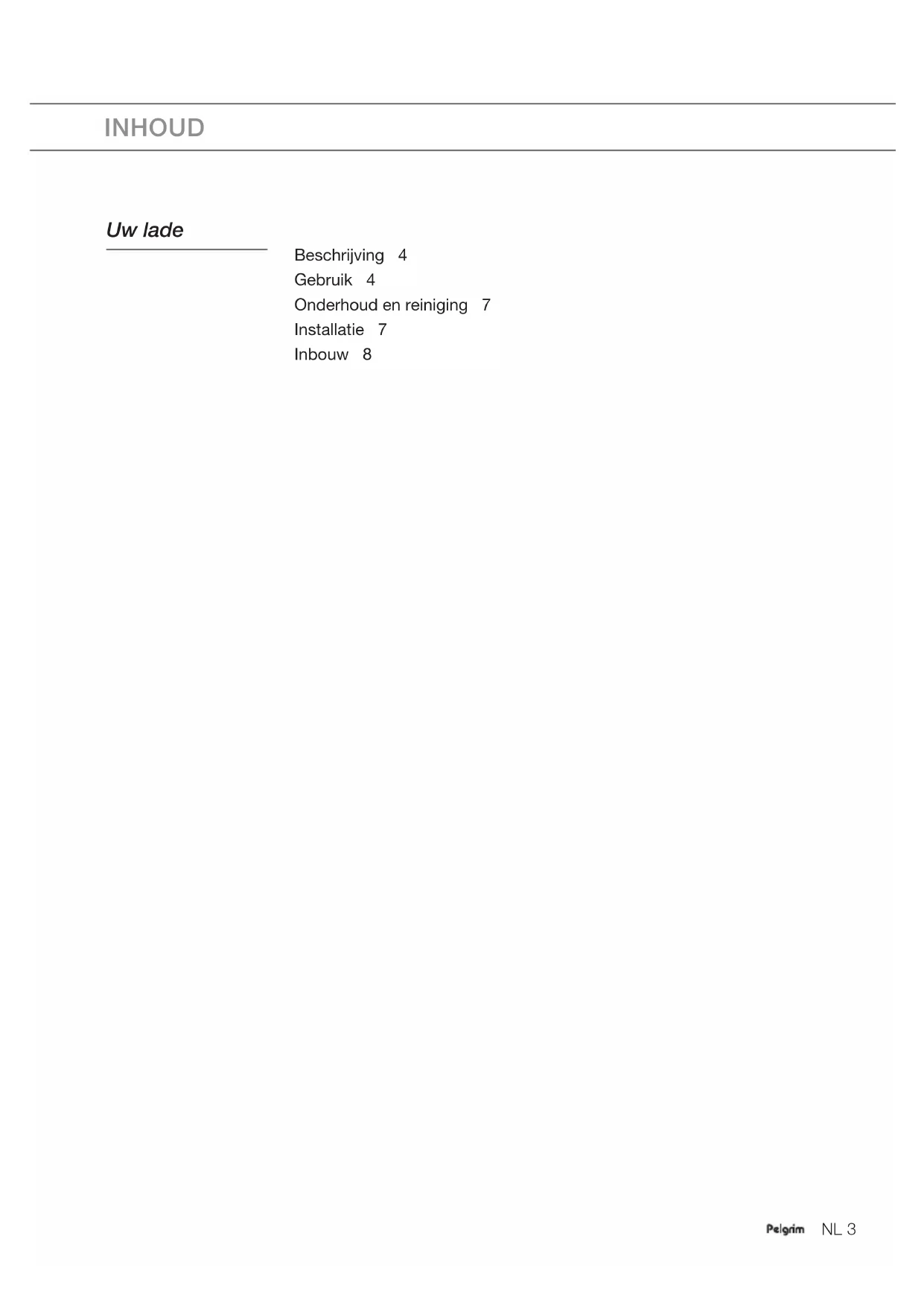

GEBRUIKSAANWIJZING ACW624RVS Pelgrim

NL Handleiding NL 3 - NL 8

Onderhoud en reiniging 7

Installatie 7

Inbouw 8

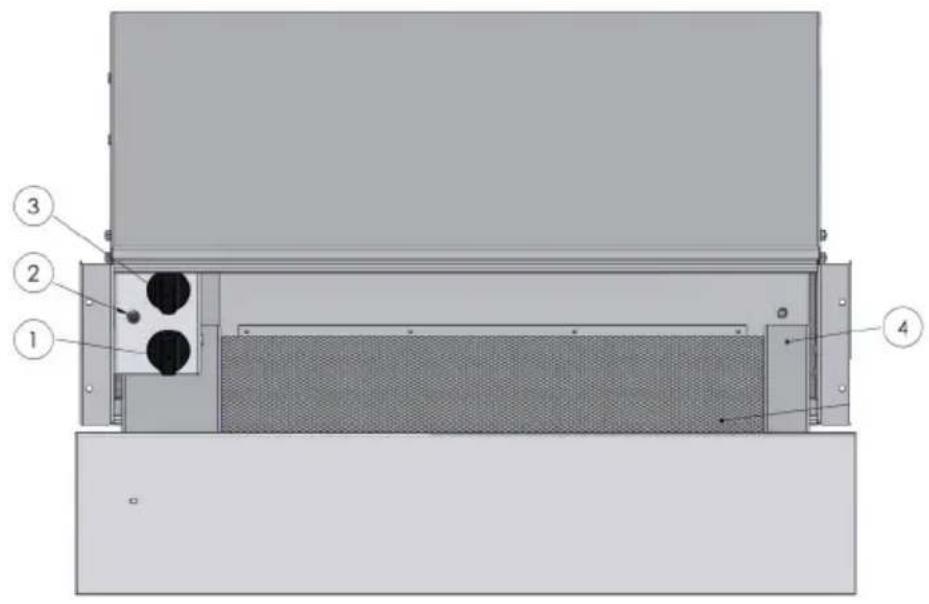

Beschrijving

1. Schakelaar schakelklok AAN/UIT
2. AAN/UIT controle lampje
3. Knop voor temperatuurregeling
4. Servieslade

Gebruik

Voorafgaande informatatie:

• Dit toestel mag uitsluitend gebruikt worden om servies voor teverwarmen.
• Het toestel beschikt over een verwarmingssystem met warmelucht. Een ventilator verspreidt de warmte van de onderstand over de lade. Het servies worden gelijkmatig en snel verwarmd dankzij de luchtcirculatie.
• Een beschemrooster belet contact met de waarstanden en de ventilator.

• U beschikt over een knop voor de temperatuurregeling en een schakelklok met AAN/UIT-schakelaar. Ze zijn alleen zichtaar wanner de lade open is.
• Bij gesloten lade(Int)kunt u via het controelampje aan de voorkant zien of het toestel ingeschakeld is.

Bedieningsprincipe:

• Plaats het servies in de lade.
  Stel de gewenste temperatuur in.
• Kies een verwarmingsduur (minstens 10 minutes).
• Het contrôlelampje "onder spanning" gaat branden.
• Sluit de lade.
• Wanner de ingestelde verwarmingsduur is afgelopen, stopt het system met verwarmen en werklijk een belsignaal.
• Om het belsignaal te stoppen, zet u de schakelklok in de stand 0.

Selectie van de temperatuur:

Met de temperatuur knop=kunt u een temperatuur:tussen 30 en 70^ instellen.

We adviseren de volgende temperatures aan naargelang van het gebruekte type vaatwerk:

• 40^ : voor kopjes en glazen. Als warme drank in voo rverwarmde kopjes of glazen worden gegoten, dan blijven ze longer warm en kunt u ze aanraken worden zonder u zich te verbranden.
• 60^ : voor borden en schotels. Gerechten die op voo rverwarmde borden of schotels gelegd worden, koelen Niet af. De borden en schotels konnen darüber aangeraakt worden zonder risico zich te verbranden.

Voorverwarmingstijd:

De voorverwarmingstijd hangt van meerdere factoren af:

• het materiaal en de dikte van het vaatwerk
• de vulgraad
• de verdeling van de belasting
• de temperatuurregeling

Het is dus onmogelijk om op voorhand precieze gegevens te geben.

Enkele richtwaarden

Bij een ingestelde temperatuur van 60^ , bedraagt de duur voor een homogene verwarming:

• van het servies voor een zes persoons maaltijd ongeveer 30 min.
• van het servies voor een maaltijd voor twaalf Personen ongeveer 40 min.

U zult zichl ervaren welke duur het best geschikt is voor uw vaatwerk.

Capaciteit:

• De capaciteit hangt af van de hoogte van het model, het gewicht en de afmetingen van uw servies.
• De model mag maximaal met 20kg servies gevuld worden.
• De volgende voorbeelden worden alleen ter informatatie gegeven (de hoeveelheden zijn bepaald door het volume):

Vaatwerk voor 6 Personen:
6 grote borden Ø 28 cm
6 soepborden Ø 22 cm
1 schaal Ø 22 cm
1 schaal Ø 20 cm
1 schaal Ø 18 cm
2 vleesschotels 36 cm
of 16 grote borden Ø 28 cm
+ 8kommen Ø 10 cm
of 24 soepborden Ø 22 cm
of 40kommen Ø 10 cm
of 60 kopjes Ø 8 cm

Onderhoud en reiniging

• Alvorens het toestel te onderhonden, moet u het uitschakelen en latenten afkoelen.
• Maak alle oppervlakken alleen schoon met een vochtige doek en een sopje. Droog het verwolgens met een zachte doek.
• Het toestel nicht schoonmaken met een stoomreiniger.
• Het gebruik van schurende producten, alcohol of oplosmiddel is af te raden; ze zouden het toestel konnen beschadigen.
• De voorkant is van roestvrij staal en is krasgevoelig. Gebruik een speciaal Niet schurend schoonmaakmiddel voor roestvrij staal.

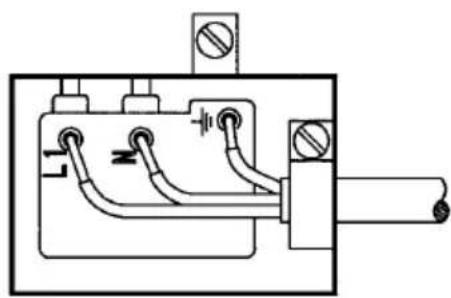

Installatie

Alvorens de lade aan te sluiten,要去 zich ervan vergewissen of alle draden van uw elektrische installmentie een voldoende doorsnede hebben om het toestel normalaat te voeden. Uw installmentie要去 beschermd worden door een smeltzekering van 10 ampere.

• Het voedingscircuit要去 over een bipolar stroomonderbekingsmechanisme met contactopeningen van minstens 3mm beschikken
• De elektrische aansluiting要去itgevoerd worden vooraleer het toestel in het meubel aan te brengen.
• De lade要去 via een (genormaliseerde) voedingskabel met 3 geleiders van 1mm^2 (1 fase + 1 N + aarding) aangesloten worden op het elektriciteitsnet van 220 - 240 V~enkelfasig, via een stopcontact 1 fase + N + genormaliseerde a Harding CEI 60083 of conform deplaatselijk installationevoerschriften. De aardingsdraad (groen/geel)要去 verbonden worden met de aansluitklem van het toestel en met de a Harding van de installmentie.

• Als het toestel worden aangesloten aan een stopcontact, dan要去getankelijk blijven na de installmentie van de lade.

• De nulleider van de verwarmingslade (blauwe draad)要去 aangesloten worden aan de nulleider van het elektriciteitsnet.

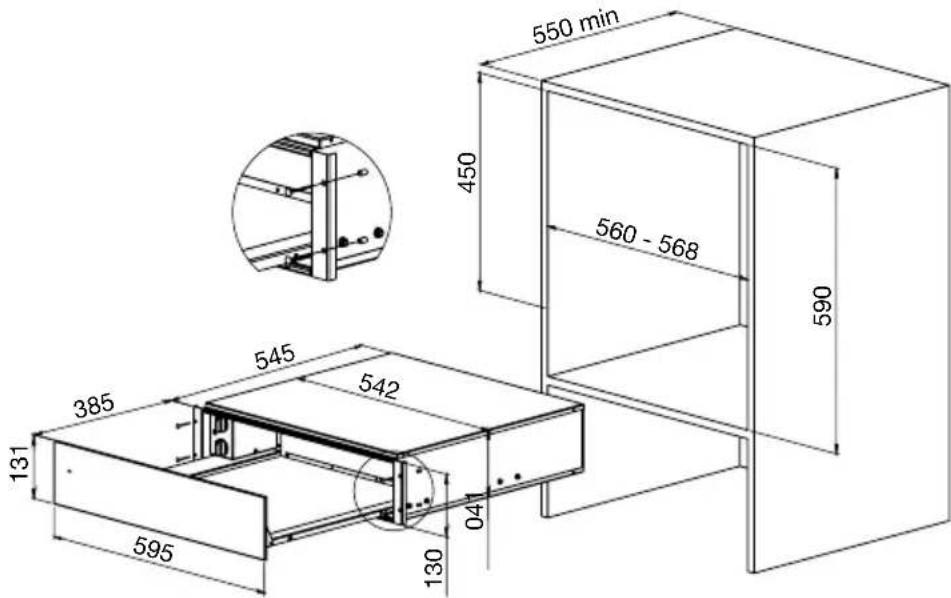

Inbouw

• Schuif het toestel in de nis van het keukenmeubel. Controller of het huis van het toestel goed op+zijnplaatskomt te zitten.
• Open de lade en bevestig het toestel aan de zichwanden van het meubel met de 4 meegeleverde schroeven en afstandsbussen.
