Caractéristiques techniques	Visseuse HITACHI WH 14, couple maximal de 140 Nm, vitesse à vide de 0-2 600 tr/min, poids de 1,6 kg.
Utilisation	Idéale pour le vissage et le dévissage dans divers matériaux, adaptée pour les travaux de construction et de bricolage.
Maintenance et réparation	Vérifier régulièrement l'état des charbons, nettoyer les filtres d'air et lubrifier les pièces mobiles si nécessaire.
Sécurité	Porter des lunettes de protection et des gants, ne pas utiliser l'outil dans des environnements humides, débrancher après utilisation.
Informations générales	Garantie de 2 ans, compatible avec les batteries HITACHI de la même gamme, accessoires disponibles séparément.

FOIRE AUX QUESTIONS - WH 14 HITACHI

Comment recharger la batterie de la visseuse HITACHI WH 14 ?

Pour recharger la batterie, insérez-la dans le chargeur fourni et branchez le chargeur sur une prise électrique. La lumière indicatrice passera au vert lorsque la batterie est complètement chargée.

Pourquoi la visseuse ne fonctionne-t-elle pas ?

Vérifiez d'abord que la batterie est correctement chargée et insérée. Si la visseuse ne fonctionne toujours pas, assurez-vous que l'interrupteur de sécurité est en position correcte.

Comment changer le sens de rotation de la visseuse ?

Pour changer le sens de rotation, utilisez le bouton de sélection de direction situé près de la gâchette. Appuyez sur le bouton pour alterner entre le sens horaire et antihoraire.

Quelle est la capacité de la batterie de la visseuse HITACHI WH 14 ?

La visseuse HITACHI WH 14 est équipée d'une batterie de 14,4 V, offrant une performance optimale pour les travaux de vissage.

Quels types de forets puis-je utiliser avec la visseuse HITACHI WH 14 ?

Vous pouvez utiliser des forets standard avec un diamètre adapté à la capacité de la visseuse. Assurez-vous que le mandrin est compatible avec le type de forêt que vous souhaitez utiliser.

Comment nettoyer ma visseuse HITACHI WH 14 ?

Pour nettoyer votre visseuse, utilisez un chiffon doux et sec pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la surface.

Que faire si la visseuse surchauffe ?

Si la visseuse surchauffe, éteignez-la immédiatement et retirez la batterie. Laissez l'appareil refroidir avant de le réutiliser. Évitez une utilisation prolongée sans pause.

Comment savoir si la batterie doit être remplacée ?

Si la visseuse montre une diminution significative de la performance ou ne tient plus la charge, cela peut indiquer qu'il est temps de remplacer la batterie.

La visseuse fait du bruit anormal, que dois-je faire ?

Un bruit anormal peut indiquer un problème interne. Éteignez la visseuse, retirez la batterie et vérifiez si quelque chose bloque le mécanisme. Si le problème persiste, contactez le service client.

Est-ce que la visseuse HITACHI WH 14 est équipée d'un éclairage LED ?

Oui, la visseuse HITACHI WH 14 est équipée d'un éclairage LED pour éclairer les zones de travail dans des environnements peu éclairés.

MODE D'EMPLOI WH 14 HITACHI

DOUBLE INSULATION DOUBLE ISOLATION AISLAMIENTO DOBLE MODE D’EMPLOI ET INSTRUCTIONS DE SECURITE AVERTISSEMENT Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d’emploi avant d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs avant qu’ils utilisent l’outil motorisé.

POUR L’UTILISATION DU CLÉ À CHOC

All quality power tools will eventually require servicing or replacement of parts because of wear from normal use. To assure that only authorized replacement parts will be used, all service and repairs must be performed by a HITACHI AUTHORIZED SERVICE CENTER, ONLY. NOTE: Specifications are subject to change without any obligation on the part of the HITACHI. No. of carbon brush No. of carbon brush Wear limit Wear limit Fig. 1018 Français INFORMATIONS IMPORTANTES Lire et comprendre toutes les instructions de fonctionnement, les précautions de sécurité et les avertissements dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. Ne jamais utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI sans avoir d’abord vérifié que l’utilisation prévue est sans danger pour vous et les autres.

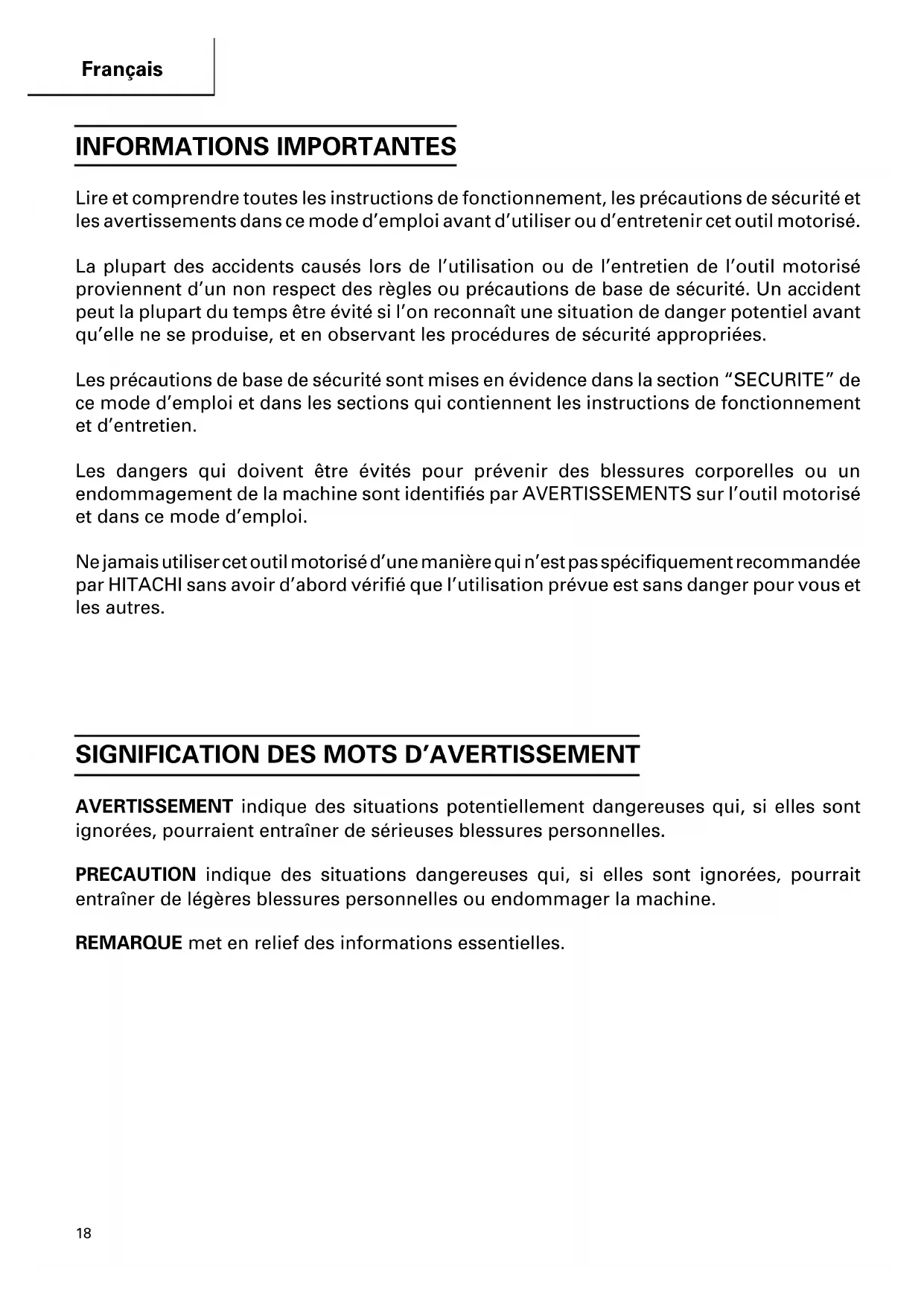

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner de sérieuses blessures personnelles. PRECAUTION indique des situations dangereuses qui, si elles sont ignorées, pourrait entraîner de légères blessures personnelles ou endommager la machine. REMARQUE met en relief des informations essentielles.19 Français SECURITE

AVERTISSEMENT:Une utilisation incorrecte ou dangereuse des outils électriques

peut entraîner la mort ou des blessures graves. LIRE TOUT CE MODE D’EMPLOI.

1. NE JAMAIS TOUCHER LES PARTIES MOBILES.

Ne jamais placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

2. NE JAMAIS UTILISER L’OUTIL SANS QUE TOUS LES DISPOSITIFS DE SECURITE NE

SOIENT EN PLACE. Ne jamais faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

3. TOUJOURS SE PROTEGER LES YEUX ET LES OREILLES.

Pour se protéger des projections de copeaux de bois, particules métalliques ou autres débris, porter des lunettes de protection ou un masque pour les yeux. Porter des protections anti-bruit pour se protéger du bruit.

4. SE PROTEGER CONTRE LES DECHARGES ELECTRIQUES.

Empêcher tout contact du corps avec les surfaces mises à la terre, par exemple tuyaux, radiateurs, plaques de cuisson et enceintes de réfrigération. Ne jamais faire fonctionner l’outil dans un endroit humide ou mouillé.

5. DEBRANCHER LES OUTILS.

Ne jamais laisser l’outil branché dans une source d’alimentation. Toujours débrancher l’outil de la source d’alimentation avant tout travail de réparation, d’inspection, d’entretien, de nettoyage, de remplacement ou de vérification des pièces.

6. EVITER TOUTE MISE EN MARCHE INOPINEE.

Ne pas transporter l’outil pendant qu’il est raccordé à la source d’alimentation. Ne pas transporter l’outil avec le doigt près de l’interrupteur d’alimentation. Bien s’assurer que l’interrupteur d’alimentation se trouve sur la position “OFF” (arrêt) avant de raccorder l’outil à la source d’alimentation.

7. REMISER L’OUTIL CORRECTEMENT.

Lorsqu’on ne se sert pas de l’outil, le remiser dans un endroit sec. Veiller à ce qu’il soit hors d’atteinte des enfants. Fermer le local de remisage à clé.

8. MAINTENIR L’AIRE DE TRAVAIL PROPRE.

Les aires de travail et les établis encombrés favorisent les accidents. Débarrasser l’aire de travail et les établis des outils inutiles, débris, meubles, etc.20 Français

9. CONSIDERER L’ENVIRONNEMENT DE L’AIRE DE TRAVAIL.

Ne pas exposer les outils à la pluie. Ne pas les utiliser dans un endroit humide ou mouillé. Veiller à ce que l’aire de travail soit bien éclairée et bien aérée. Ne pas utiliser l’outil en présence de liquides ou de gaz inflammables. Les outils projettent des étincelles pendant qu’ils fonctionnent. Ne jamais utiliser les outils dans un lieu renfermant de la laque, de la peinture, du diluant, de l’essence, des gaz, des produits adhésifs ni aucun autre matériau combustible ou explosif.

10. ELOIGNER LES ENFANTS.

Ne pas laisser les visiteurs toucher l’outil ou le cordon de rallonge. Tous les visiteurs devront être suffisamment éloignés de l’aire de travail.

11. NE PAS FORCER L’OUTIL.

Il effectuera le travail le meilleur et avec la sécurité maximale au régime pour lequel il a été conçu.

12. UTILISER L’OUTIL CORRECT

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.

13. SE VETIR CORRECTEMENT.

Ne pas porter de vêtements lâches ni de bijoux. Ils pourraient se prendre dans les pièces en mouvement. Il est recommandé de porter des gants en caoutchouc et des chaussures anti-glissantes lors d’un travail à l’extérieur. Porter un couvre-chef qui recouvre les cheveux longs.

14. PORTER UN MASQUE, UN MASQUE ANTI-POUSSIERE OU UN APPAREIL RESPIRATOIRE

SI LE TRAVAIL DOIT DEGAGER DE LA POUSSIERE. Toutes les personnes présentes sur l’aire de travail devront également porter un masque, un masque anti-poussière ou un appareil respiratoire.

15. NE PAS MALTRAITER LE CORDON.

Ne jamais transporter l’outil par le cordon ni tirer brusquement sur le cordon pour le débrancher. Eloigner le cordon de la chaleur, de la graisse et des surfaces tranchantes.

Utiliser des dispositifs de serrage ou un étau pour tenir la pièce. Cela sera plus sûr que de tenir la pièce à la main et libérera les deux mains pour le travail.

17. NE PAS TROP SE PENCHER.

Garder une bonne assise et un bon équilibre à tout moment.

18. ENTRETENIR LES OUTILS AVEC SOIN.

Maintenir les outils aiguisés et propres pour optimiser le travail et la sécurité. Suivre les instructions de graissage et de remplacement des accessoires. Vérifier périodiquement les cordons d’outil et les faire réparer par un centre de réparation agréé s ’ils sont endommagés. Vérifier périodiquement les cordons de rallonge et les faire remplacer s’ils sont endommagés. Maintenir les poignées sèches et propres, et enlever toute graisse et toute huile dessus.

19. RETIRER LES CLAVETTES DE REGLAGE ET LES CLES.

Les clés et les clavettes de réglage devront être retirées de l’outil avant de sa mise en marche.21 Français

20. CORDONS DE RALLONGE POUR UTILISATION A L’EXTERIEUR.

Si l’outil doit être utilisé dehors, utiliser exclusivement des cordons de rallonge conçus pour un usage extérieur et marqués à cet effet.

21. RESTER SUR SES GARDES.

Bien faire attention à ce que l’on fait. Faire preuve de bon sens. Ne pas utiliser l’outil lorsqu’on est fatigué. Ne jamais utiliser l’outil si l’on est sous l’influence d’alcool, de drogues ou de médicaments qui rendent somnolent.

22. VERIFIER S’IL Y A DES PIECES ENDOMMAGEES.

Avant de continuer à utiliser l’outil, inspecter attentivement les protections ou autres pièces endommagées pour voir si l’outil pourra fonctionner correctement et effectuer le travail pour lequel il est conçu. Vérifier l’alignement et le couplage des pièces mobiles, le voilage des pièces mobiles, la présence de pièces cassées, le montage, et toute autre condition susceptible d’affecter le bon fonctionnement. Si une protection ou une pièce est endommagée, la faire réparer ou remplacer par un service après-vente agréé, sauf spécification contraire dans ce mode d’emploi. Faire remplacer les interrupteurs défectueux par un centre de réparation agréé. Ne pas utiliser l’outil si l’interrupteur ne fonctionne pas.

23. NE JAMAIS UTILISER UN OUTIL MOTORISE POUR DES APPLICATIONS AUTRES QUE

CELLES SPECIFIEES. Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.

24. MANIPULER L’OUTIL CORRECTEMENT

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. Ne jamais permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

25. VERIFIER S’IL Y A DES FILS SOUS TENSION.

Pour éviter tout risque de choc électrique grave, vérifier s’il y a des fils électriques sous tension encastrés dans le mur, le plancher ou le plafond. Couper l’alimentation des fils avant le travail.

26. MAINTENIR TOUTES LES VIS, TOUS LES BOULONS ET LES COUVERCLES FERMEMENT

EN PLACE. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

27. NE PAS UTILISER LES OUTILS MOTORISES SI LE REVETEMENT DE PLASTIQUE OU LA

POIGNEE EST FENDU. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé. 28.LES LAMES ET LES ACCESSOIRES DOIVENT ETRE FERMEMENT MONTES SUR L’OUTIL. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.

29. GARDER PROPRES LES EVENTS D’AIR DU MOTEUR

Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.22 Français

30. UTILISER L’OUTIL MOTORISE A LA TENSION NOMINALE.

Utiliser l’outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.

31. NE JAMAIS UTILISER UN OUTIL DEFECTUEUX OU QUI FONCTIONNE ANORMALEMENT.

Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

32. NE JAMAIS LAISSER FONCTIONNER L’OUTIL SANS SURVEILLANCE. LE METTRE HORS

TENSION. Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.

33. MANIPULER L’OUTIL MOTORISE AVEC PRECAUTION.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

34. NE PAS ESSUYER LES PARTIES EN PLASTIQUE AVEC DU SOLVANT.

Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.

35. UTILISER EXCLUSIVEMENT DES PIECES DE RECHANGE HITACHI D’ORIGINE.

Les pièces de rechange non fabriquées par Hitachi risquent d’annuler la garantie et d’entraîner un mauvais fonctionnement et des blessures. Les pièces Hitachi d’origine sont disponibles auprès de son concessionnaire.23 Français

CONSIGNES DE SECURITE IMPORTANTES

POUR L’UTILISATION DU CLÉ À CHOC

AVERTISSEMENT : Une utilisation incorrecte ou qui ne respecte pas les consignes

de sécurité du clé à choc peut entraîner la mort ou des blessures graves. Pour éviter tout danger, observer ces consignes de sécurité élémentaires :

1. Lors d’un travail en hauteur, s’assurer qu’il n’y a personne dessous. Pendant le travail,

faire attention de ne pas coincer ni serrer le cordon accidentellement.

2. Mettre des tampons dans les oreilles pour une utilisation prolongée.

3. Commuter l’interrupteur d’inversion après avoir arrêté le moteur quand il est nécessaire

de changer le sens de rotation.

4. Utiliser un transformateur de relais quand un câble de rallonge est utilisé.

5. Vérifier le couple de serrage l’aide d’une clé dynamométrique avnat utilisation afin de

s’assurer que le couple utilisé est correct.

6. Pour la fixation de la douille hexagonal, voir “AVANT L’UTILISATION”, page 29.

Fixer la douille hexagonale à fond sur la goupille. Si la douille n'est pas suffisament serrée, elle risque de tomber et de provoquer un accident.

7. Vérifier que la douille n’est pas fissurée.

Pour les réparations, utiliser exclusivement des pièces de rechange identiques. Les réparations devront être effectuées exclusivement par un centre de service après-vente Hitachi agréé. FICHES POLARISEES Pour réduire tout risque de choc électrique, l’appareil possède une fiche polarisée (l’une des lames est plus large que l’autre). Cette fiche ne rentrera dans une prise polarisée que dans un sens. Si la fiche ne rentre pas dans la prise, l’inverser. Si elle ne rentre toujours pas, faire installer une prise appropriée par un électricien qualifié. Ne pas modifier la fiche de quelque façon que ce soit.24 Français

UTILISATION D’UN CORDON DE RALLONGE

Utiliser exclusivement un cordon de rallonge en bon état. Lorsqu’on utilise un cordon de rallonge, veiller à ce qu’il soit suffisamment lourd pour supporter le courant dont l’appareil aura besoin. Un cordon trop petit provoquera une chute de la tension de ligne, ce qui entraînera une perte de puissance et une surchauffe. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l’intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un calibre supérieur. Plus le numéro du calibre est petit, plus le cordon est lourd.

CALIBRE MINIMUM DES CORDONS

Longueur totale de cordon en pieds (mètres) 0 – 25 26 – 50 51 – 100 101 – 150 (0 – 7,6) (7,9 – 15,2) (15,5 – 30,5) (30,8 – 45,7) Intensité nominale CALIBRE Supérieure Non supérieure

AVERTISSEMENT: Eviter tout risque de choc électrique. Ne jamais utiliser l’outil

avec un cordon électrique ou un cordon de rallonge endommagé ou dénudé. Inspecter régulièrement les cordons électriques. Ne jamais utiliser dans l’eau ou à proximité d’eau, ni dans un environnement susceptible de provoquer un choc électrique.25 Français DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions: 䡬 Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d’origine doivent être utilisées. 䡬 Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

Français SPECIFICATIONS Modèle WH14 WH16 WH22 Moteur Moteur série monophasé à collecteur Source d'alimentation Secteur, 115V 60 Hz, monophasé Courant 4A 5A 10A Vitesse sans charge 2100rpm 1700rpm 1600rpm Capacité 3/8" – 5/8" (M10 – M16) 3/8" – 5/8" (M10 – M16) 5/8" – 7/8" (M16 – M22) 147 ft-lbs (20 kg-m) 220 ft-lbs (30 kg-m) 440 ft-lbs (60 kg-m) Serrage Serrage Serrage Couple de serrage M16 × 55 (F10T) M16 × 55 (F10T) M22 × 70 (F10T) (Boulon à haute (Boulon à haute (Boulon à haute résistance) résistance) résistance) Extrémité carrée 1/2" (12,7 mm) 1/2" (12,7 mm) 3/4" (19 mm) Poids 5,1 lbs (2,3 kg) 6,4 lbs (2,9 kg) 11 lbs (5,0 kg)

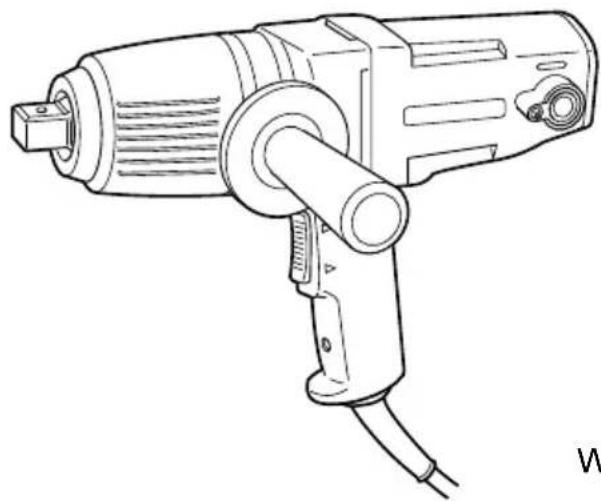

UTILISATION ET ENTRETIEN

REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.

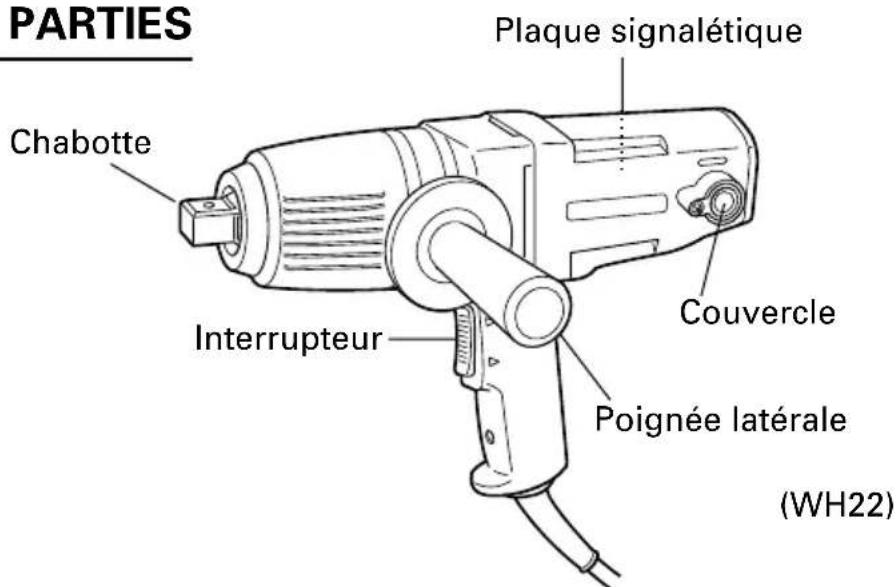

Plaque signalétique Poignée latérale Chabotte Interrupteur (WH22)27 Français ACCESSOIRES

AVERTISSEMENT:Les accessoires pour cet outil motorisé sont mentionnés dans

ce mode d’emploi. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. ACCESSOIRES STANDARD 䡬 WH22: (1) Poignée latérale (No. de code 985280)........................................................... 1 (2) Douille six pans 32mm (y compris la goupille et la bague) (No. de code 874523) ..

Bien que la visseuse à percussion de Hitachi soit livrée avec une seule douille standard, de nombreuses douilles sont disponibles pour effectuer le serrage à percussion de boulons de taille et de type différents.

Français REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de HITACHI. APPLICATIONS 䡬 Serrer et desserrer diverses sortes de boulons et d’écrous. (2) WH22: Table 2 B = 3/4" (19 mm) Désignation Douille ordinaire Douille longue de douille Dimensions (mm) Dimensions (mm) Douille six pans

No. de Code 874535 (WH22) La barre de rallonge est pratique pour le travail dans des espaces très resserrés ou lorsque la douille utilisée ne permet pas d’atteindre le boulon à serrer. PRECAUTION: Quand la rallonge est utilisée, le couple de serrage est légèrement réduit comparé à celui de la douille ordinaire. A cet effet, il convient de faire marcher l’appareil un peu plus longtemps pour obtenir le même couple.

3. Joint universel : No. de Code 955135 (WH14)

No. de Code 955088 (WH22) Le joint universel est pratique pour percuter les écrous quand il y a un angle entre la douille et la visseuse, ou en travaillant dans un espace restreint.

4. Fixation en coin (Modèle EW-14R) (WH14, WH16)

Utiliser cette fixation uniquement lorsque la machine est appliquée sur l’écrou ou le boulon à angle droit.29 Français

S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifiée sur la plaque signalétique du produit.

2. Interrupteur d’alimentation

S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.

3. Cordon prolongateur

Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

AVERTISSEMENT:Tout cordon endommagé devra être remplacé ou réparé.

4. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

5. Vérification des conditions d’environnement

Vérifier que l’état de l’aire de travail est conforme aux précautions.

6. Fixation de la poignée latérale

La position de la poignée latérale fixée dans le boîtier à marteau peut être changée en dévissant la poignée. (Vis côté droit) Tourner la poignée sur la position désirée en fonction du travail effectué puis la serrer à bloc.

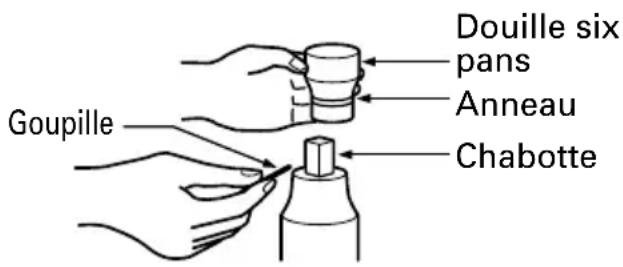

7. Mise en place de la douille

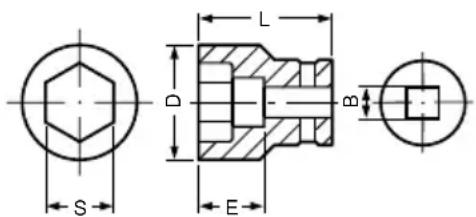

(1) Type de goupille, joint d’étanchéité (WH22) (Fig.2) Choisir la douille en fonction du boulon qui doit être serré ou desserré. Introduire la douille sur la chabotte de la visseuse et la fixer avec la goupille et l’anneau. Inverser cette séquence quand il s’agit de démonter la douille. (2) Piston de type (WH14, WH16) (Fig.3) Aligner le piston, situé dans la partie carrée de l’enclume, avec l’orifice de la fiche hexagonale. Ensuite, enfoncer le piston et la fiche hexagonale dans l’enclume. S’assurer que le piston est complètement engagé dans l’orifice. Lorsqu’on enlève la fiche hexagonale, inverser les démarches. Fig. 3 Fig. 2 Goupille Douille six pans Chabotte Anneau Douille six pans Piston Chabotte Orifice30 Français UTILISATION

1. Fonctionnement de l’interrupteur

(Fig.4) L’interrupteur de cet appareil fonctionne comme interrupteur de moteur tout comme sélecteur de sens de rotation. Quand l’interrupteur est amené sur R indiqué sur le couvercle de poignée, le moteur tourne dans le sens des aiguilles d’une montre et le boulon est serré. Quand l’interrupteur est réglé sur L, le moteur tourne dans le sens inverse des aiguilles d’une montre et le boulon est desserré. Le moteur s’arrête en relâchant l’interrupteur. PRECAUTION: Bien mettre l’appareil hors tension sur ARRET et attendre que le moteur soit complètement arrêté avant de changer le sens de rotation de la visseuse. Toute commutation effectuée pendant que le moteur tourne entraînera le grillage du moteur.

2. Serrage et desserrage de boulons

Choisir tout d’abord une douille six pans en fonction du boulon ou de l’écrou en question; puis, monter la douille sur la chabotte et serrer l’écrou qui doit être serré à l’aide de la douille six pans. En tenant l’appareil perpendiculairement au boulon, appuyer sur l’interrupteur pour percuter l’écrou pendant quelques secondes. Si l’écrou adhère mal au boulon celui-ci tournera avec l’écrou empêchant un serrage approprié. Le cas échéant, cesser la percussion sur l’écrou et immobiliser la tête du boulon à l’aide d’une clé avant de recommencer la percussion, ou serrer le boulon et l’écrou à la main pour éviter qu’ils ne glissent.

PRECAUTIONS POUR L’UTILISATION

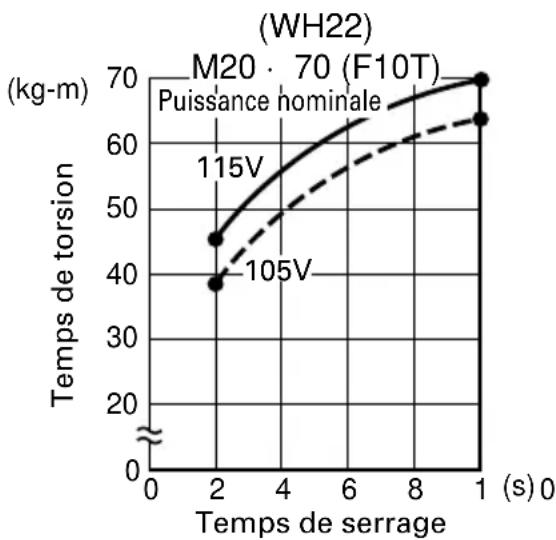

1. Vérifier la tension secteur. (Fig.5, 6,

7, 8 et 9) Le couple de serrage disponible est fonction de la tension secteur. Une tension secteur réduite diminue le couple de serrage disponible. Par exemple, si une visseuse de type 115 volts est utilisée sur une ligne de 105 volts, le couple de serrage disponible sera réduit de 70 à 90%. Utiliser un cordon de rallonge le plus court possible. Quand la tension secteur est basse et qu’une longue rallonge est nécessaire, utiliser un transformateur de relais. Le rapport entre la tension secteur et le couple de serrage sont indiqués dans les figures.

2. Travailler à un couple de serrage

convenable puour le boulon percuté. Le couple de serrage optimal pour écrous et boulons diffère en fonction de la matière et de la taille des écrous et des boulons. Un couple de serrage trop important pour un petit boulon risque de déformer ou de fendre le boulon. Le couple augmente proportionnellement au temps de fonctionnement. Travailler pendant le temps approprié en fonction du boulon.

3. Choisir une douille pouvant

s’accoupler au boulon. Bien choisir une douille pouvant s’accoupler au boulon qui doit être serré. Une douille trop grande non seulement empêchera un bon serrage mais risque aussi d’endommager la douille ou l’écrou. Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fixer l’écrou ou la chabotte, et, en conséquence, ceci se traduira par une perte de couple. Veiller à l’usure des trous de douilles et les remplacer avant que toute usure excessive ne soit constatée. L’appariement des dimensions des douilles et des boulons est indiqué dans les tables 1 et 2. La valeur numérique d’une désignation de douille dénote la distance entr’axe (S) de son trou six pans.

4. Manipulation de l’appareil

Tenir la visseuse à percussion fermement avec les deux mains à l’aide des deux poignées. Dans ce cas, tenir la visseuse perpendiculairement au boulon. Il n’est pas nécessaire de pousser trop fort sur l’appareil. Maintenir l’appareil avec une force suffisant à contrer la force de percussion.

5. Vérifier le couple de serrage

Les facteurs suivants contribuent à une réduction du couple de serrage. Ainsi, vérifier le couple de serrage réel désiré en serrant quelques boulons avec une clé dynamométrique main avant d’effectuer le travail.

(kg-m) (s) M16 × 55 (F10T) (WH16) Fig. 6 Fig. 7 Temps de serrage Temps de torsion Temps de serrage Puissance nominale Temps de torsion Puissance nominale 115V 105V 115V 105V Puissance nominale Temps de torsion Fig. 8 Temps de serrage 115V 105V32 Français Facteurs influençant le couple de serrage (1) Tension secteur: Le couple de serrage diminue quand la tension secteur baisse. (Voir Fig.5, 6, 7, 8 et

(2) Temps de fonctionnement: Le couple de serrage augmente quand le temps de fonctionnement augmente. Toutefois, le couple de serrage n’augmente pas au-dessus d’une certaine valeur, ceci même si l’appareil marche pendant longtemps. (Voir Fig.5, 6, 7, 8 et 9) (3) Diamètre de boulon: Le couple de serrage diffère selon le diamètre du boulon comme le représente les Fig.5, 6, 7, 8 et 9. En règle générale, un boulon de diamètre plus large nécessite un couple de serrage plus important. (4) Conditions de serrage: Le couple de serrage diffère selon le rapport de couple, la classification et la longueur des boulons et ceci même si des boulons avant des filetages de dimensions identiques sont utilisés. Lè couple diffère aussi en fonction de l’état du métal à la surface à travers lequel les boulons doivent être serrés. (5) Utilisation de pièces optionnelles: Le couple de serrage est légèrement réduit en utilisant une barre de rallonge, un joint universel ou une douille longue. (6) Jeu de la douille: Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fixer l’écrou ou la chabotte, ce qui se traduira par une perte de couple. L’utilisation d’une douille inappropriée qui ne s’apparie pas au boulon se traduira par un couple de serrage insuffisant. L’appariement des dimensions des douilles et des boulons est indiqué dans les tables 1 et 2.

ENTRETIEN ET INSPECTION

AVERTISSEMENT:S’assurer de mettre l’interrupteur d’alimentation sur la position

OFF et de déconnecter la fiche de la prise secteur avant l’entretien et l’inspection.

1. Contrôle de la douille

Une douille six pans ou carrée usée ou déformée ne permettra pas un bon serrage pour fixer l’écrou ou la chabotte, ce qui se traduira par une perte de couple de serrage. Contrôler périodiquement l’état d’usure des trous de douille et les remplacer par des neufs en cas de besoin.

2. Inspection des vis de montage

Inspecter régulièrement toutes les vis de montage et s’assurer qu’elles sont correctement serrées. Si l’une des vis était desserrée, la resserrer immédiatement.

AVERTISSEMENT:Il serait extrêmement dangereux d'utiliser la clé à choc avec

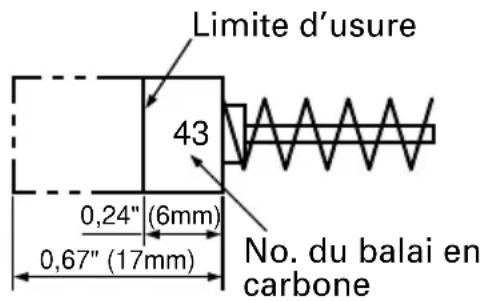

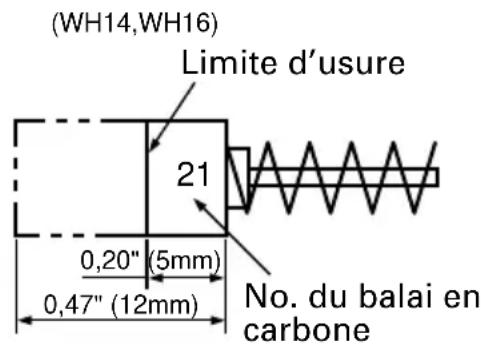

3. Inspection des balais en carbone

(Fig. 10) Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Remplacer un balai en carbone par un nouveau quand il est usé jusqu’à sa limite d’usure. Toujours garder propres les balais en carbone et s’assurer qu’ils glissent librement à l’intérieur des porte-balais. PRECAUTION : Utiliser la clé à choc avec un balai en carbone qui est usé au-delà de la limite d’usure endommagera le moteur. REMARQUE : Utiliser le balai en carbone HITACHI No. indiqué sur la Fig.

4. Remplacement des balais en carbone

Pour remplacer les balais en carbone, utiliser un tournevis à tête fendue pour démonter les capuchons de balais après avoir démonté les couvercles de capuchon. Puis, retirer les balais en carbone avec les ressorts. Pour la repose, procéder dans l’ordre inverse de la dépose. Dans ce cas, monter les couvercles de capuchon après avoir vissé les capuchons de balai à fond.

ENTRETIEN ET REPARATION

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE. REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI. 0,67" (17mm)0,24" (6mm)(WH22)
