WH 14 - Destornillador HITACHI - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO WH 14 HITACHI

WARNING Improper and unsafe use of this power tool can result in death or serious bodily injury! This manual contains important information about product safety. Please read and understand this manual before operating the power tool. Please keep this manual available for others before they use the power tool. MANUAL DE INSTRUCCIONES E INSTRUCCIONES DE SEGURIDAD ADVERTENCIA ¡La utilización inapropiada e insegura de esta herramienta eléctrica puede resultar en lesiones serias o en la muerte! Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual antes de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de que utilicen la herramienta eléctrica. WH22English

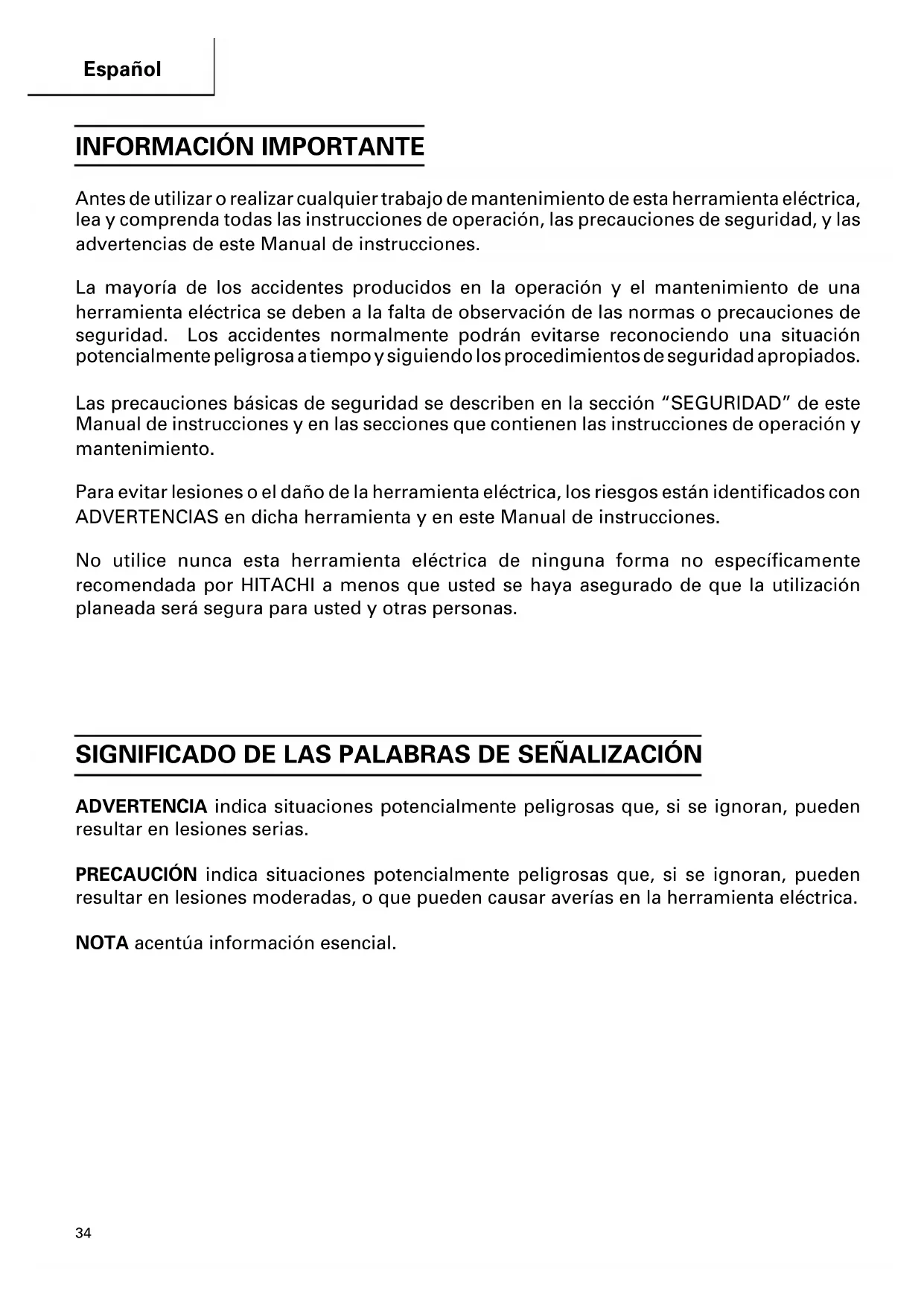

ÍNDICE Español Página

INFORMACIÓN IMPORTANTE ......... 34

SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA

UTILIZACIÓN DE TODAS LAS HERRAMIENTAS ELÉCTRICAS

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA UTILIZACIÓN DEL LLAVE DE IMPACTO

UTILIZACIÓN DE UN CABLE PROLONGADOR

OPERACIÓN MÁS SEGURA

OPERACIÓN Y MANTENIMIENTO

ANTES DE LA OPERACIÓN .............. 45

MANTENIMIENTO E INSPECCIÓN..48

MANTENIMIENTO Y REPARACIÓN

INFORMACIÓN IMPORTANTE

Antes de utilizar o realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las instrucciones de operación, las precauciones de seguridad, y las advertencias de este Manual de instrucciones. La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados. Las precauciones básicas de seguridad se describen en la sección “SEGURIDAD” de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento. Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones. No utilice nunca esta herramienta eléctrica de ninguna forma no específicamente recomendada por HITACHI a menos que usted se haya asegurado de que la utilización planeada será segura para usted y otras personas. SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en lesiones serias. PRECAUCIÓN indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en lesiones moderadas, o que pueden causar averías en la herramienta eléctrica. NOTA acentúa información esencial.35 Español SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA MN

UTILIZACIÓN DE TODAS LAS HERRAMIENTAS ELÉCTRICAS ADVERTENCIA: La utilización inadecuada de las herramientas eléctricas puede resultar en lesiones serias o en la muerte. Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación. LEA TODAS LAS INSTRUCCIONES.

1. NO TOQUE NUNCA LAS PIEZAS MÓVILES.

No coloque nunca sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.

2. NO UTILICE NUNCA LA HERRAMIENTA SIN LOS PROTECTORES COLOCADOS EN SU

LUGAR. No utilice nunca esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.

3. COLÓQUESE SIEMPRE GAFAS Y PROTECTORES PARA LOS OÍDOS.

Protéjase contra las virutas, las partículas metálicas, y demás desperdicios que puedan salir disparados utilizando gafas u otro protector de los ojos equivalente. Utilice protectores para los oídos como medida de protección contra el ruido excesivo.

4. PROTÉJASE CONTRA LAS DESCARGAS ELÉCTRICAS.

Evite que su cuerpo entre en contacto con superficies puestas a tierra tales como tubos, radiadores, y conductos de refrigeración. No utilice nunca ninguna herramienta en lugares húmedos.

5. DESCONECTE LAS HERRAMIENTAS.

No deje nunca ninguna herramienta conectada a la fuente de alimentación. Desconecte siempre las herramientas de la fuente de alimentación antes de repararlas, inspeccionarlas, limpiarlas, y antes de cambiar o comprobar cualquier pieza.

6. EVITE EL ARRANQUE ACCIDENTAL.

No transporte nunca ninguna herramienta mientras esté conectada a la fuente de alimentación. No transporte ninguna herramienta con un dedo cerca del interruptor de alimentación. Cerciórese de que el interruptor de alimentación esté en la posición de “desconexión” antes de conectar una herramienta a su fuente de alimentación.

7. GUARDE LAS HERRAMIENTAS ADECUADAMENTE.

Cuando no vaya a utilizar una herramienta, guárdela en un lugar seco. Mantenga las herramientas fuera del alcance de los niños. Cierre el área de almacenamiento.

8. MANTENGA EL ÁREA DE TRABAJO LIMPIA.

Las áreas y bancos de trabajo desordenados pueden conducir a lesiones. Limpie bien las áreas y bancos de trabajo, quitando las herramientas innecesarias, los desperdicios, muebles, etc.36 Español

9. TENGA EN CONSIDERACIÓN EL MEDIO AMBIENTE DEL ÁREA DE TRABAJO.

No exponga las herramientas eléctricas a la lluvia. No utilice las herramientas eléctricas en lugares húmedos. Mantenga el área de trabajo bien iluminada y ventilada. No utilice las herramientas eléctricas donde haya líquidos o gases inflamables. Las herramientas eléctricas producen chispas durante su funcionamiento. También producirán chispas cuando conecte/desconecte su alimentación. No utilice nunca las herramientas eléctricas en lugares en los que haya laca, pintura, bencina, diluidor de pintura, gasolina, gases, productos adhesivos, ni demás materiales combustibles o explosivos.

10. MANTENGA A LOS NIÑOS ALEJADOS.

No permita que los visitantes entren en contacto con las herramientas ni los cables prolongadores. Todos los visitantes deberán permanecer alejados del área de trabajo.

11. NO FUERCE LAS HERRAMIENTAS.

Por motivos de seguridad, y para realizar el mejor trabajo posible, utilice las herramientas dentro de los límites para los que fueron diseñadas.

12. UTILICE LA HERRAMIENTA CORRECTA.

No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado. No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.

13. VÍSTASE ADECUADAMENTE.

No utilice ropa floja ni joyas. Éstas podrían pillarse en las piezas móviles. Para trabajar en exteriores se recomienda utilizar guantes de goma y calzado antideslizante. Si su pelo es largo, utilice algo que lo recubra.

14. CUANDO VAYA A TRABAJAR EN UN LUGAR POLVORIENTO, UTILICE UN PROTECTOR

PARA LA CARA, UNA MÁSCARA CONTRA EL POLVO, O UNA CRETA ANTIGÁS. Todas las personas que trabajen donde se estén utilizando herramientas eléctricas deberán utilizar protectores para la cara, máscaras contra el polvo, o caretas antigás.

15. NO MALTRATE EL CABLE.

No transporte nunca una herramienta eléctrica por su cable de alimentación, ni lo desconecte del tomacorriente tirando del mismo. Mantenga el cable alejado del calor, del aceite, y de bordes cortantes.

16. ASEGURE LA PIEZA DE TRABAJO.

Utilice abrazaderas o tornillos de carpintero para asegurar la pieza de trabajo. Esto es más seguro que utilizar una mano, y de esta forma podrá usar ambas manos para emplear la herramienta.

17. NO SE EXTRALIMITE.

Mantenga en todo momento un buen equilibrio.

18. CUIDE LAS HERRAMIENTAS.

Mantenga las herramientas afiladas y limpias para que puedan rendir al máximo. Siga las instrucciones sobre lubricación y cambio de accesorios. Inspeccione periódicamente los cables y, si están dañados, haga que sean reparados en un centro de reparaciones autorizado. Inspeccione periódicamente los cables prolongadores y, si están dañados, reemplácelos. Mantenga las empuñaduras secas, limpias, y sin aceite ni grasa.37 Español

19. QUITE LAS LLAVES DE AJUSTE.

Antes de conectar la alimentación de una herramienta, quítele las llaves de ajuste.

20. UTILICE ADECUADAMENTE UN CABLE PROLONGADOR EN EXTERIORES.

Cuando vaya a utilizar una herramienta en exteriores, emplee solamente un cable prolongador diseñado para utilización en exteriores.

21. PRESTE ATENCIÓN.

Preste atención a lo que esté haciendo. Utilice el sentido común. No utilice ninguna herramienta cuando esté cansado. Usted no deberá utilizar ninguna herramienta cuando esté bajo la influencia del alcohol, drogas, ni medicinas que le produzca somnolencia.

22. COMPRUEBE LAS PIEZAS DAÑADAS.

Antes de utilizar una herramienta, compruebe cuidadosamente los protectores y demás piezas de la misma para determinar si puede funcionar correctamente de la forma para la que fue diseñada. Compruebe la alineación de las piezas móviles, las de sujeción, si hay piezas rotas, el montaje, y demás condiciones que puedan afectar la operación de la herramienta. Cualquier protector o pieza en malas condiciones deberá repararse adecuadamente, o reemplazarse, en un centro de reparaciones autorizado a menos que se indique otra cosa en este manual de instrucciones. Cuando tenga que reemplazar interruptores defectuosos, solicite este servicio a un centro de reparaciones autorizado. No utilice una herramienta cuyo interruptor de alimentación no funcione.

23. NO UTILICE NUNCA UNA HERRAMIENTA ELÉCTRICA PARA APLICACIONES QUE NO

SEAN LAS ESPECIFICADAS. No utilice nunca una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.

24. MANEJE CORRECTAMENTE LA HERRAMIENTA.

Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. No permita nunca que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.

25. COMPRUEBE LOS CABLES ACTIVOS.

Evite el riesgo de descargas eléctricas comprobando si en las paredes, pisos, o techos hay cables activos. Todos los cables deberán desenergizarse antes de comenzar el trabajo.

26. MANTENGA TODOS LOS TORNILLOS, PERNOS, Y CUBIERTAS FIRMEMENTE FIJADOS

EN SU LUGAR. Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.

27. NO UTILICE HERRAMIENTAS ELÉCTRICAS SI LA CARCASA O LA EMPUÑADURA DE

PLÁSTICO ESTÁ RAJADA. Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.

28. LAS CUCHILLAS Y LOS ACCESORIOS DEBERÁN MONTARSE CON SEGURIDAD EN LA

HERRAMIENTA. Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.38 Español

29. MANTENGA LIMPIO EL CONDUCTO DE VENTILACIÓN DEL MOTOR.

El conducto de ventilación del motor limpio para que el aire pueda circular libremente en todo momento. Compruebe frecuentemente y limpie el polvo acumulado.

30. UTILICE LAS HERRAMIENTAS ELÉCTRICAS CON LA TENSIÓN DE ALIMENTACIÓN

NOMINAL. Utilice las herramientas eléctricas con las tensiones indicadas en sus placas de características. La utilización e una herramienta eléctrica con una tensión superior a la nominal podría resultar en revoluciones anormalmente altas del motor, en el daño de la herramienta, y en la quemadura del motor. 31.NO UTILICE NUNCA UNA HERRAMIENTA DEFECTUOSA O QUE FUNCIONE ANORMALMENTE. Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.

32. NO DEJE NUNCA LA HERRAMIENTA EN FUNCIONAMIENTO DESATENDIDA.

DESCONECTE SU ALIMENTACIÓN. No deje sola la herramientas hasta mientras no se haya parado completamente.

33. MANEJE CON CUIDADO LAS HERRAMIENTAS ELÉCTRICAS.

Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.

34. NO LIMPIE LAS PARTES DE PLÁSTICO CON DISOLVENTE.

Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes. Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.

35. UTILICE SOLAMENTE PIEZAS DE REEMPLAZO GENUINAS DE HITACHI.

Las piezas de reemplazo no fabricadas por Hitachi pueden anular su garantía, provocar el mal funcionamiento, y resultar en lesiones. Su proveedor dispone de piezas de repuesto Hitachi genuinas.39 Español

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA UTILIZACIÓN DEL LLAVE DE IMPACTO ADVERTENCIA: La utilización inadecuada de las herramientas eléctricas puede resultar en lesiones serias o en la muerte. Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación.

1. Cuando trabaje en lugares elevados, cerciórese de que no haya nadie debajo. Durante la

operación, preste atención para no enganchar ni apretar accidentalmente el cordón.

2. Utilizar tapones en los oídos cuando se utilice la herramienta durante un largo periódo

3. Activar el interruptor de inversión solamente cuando el motor esté parado, cuando sea

necesario cambiar la dirección de rotación.

4. Utilizar el transformador elevador cuando se use un cable de extensión larga.

5. Confirmar la tensión de apriete por medio de una llave dinamométrica para verificar que

la tensión sea la correcta.

6. Coloque firmemente la llave hexagonal en el yunque. Si la llave hexagonal no está

debidamente asegurada, podría desprenderse y provocar un accidente. Con respecto a la colocación de la llave hexagonal, consulte “ANTES DE LA OPERACIÓN” en la página

7. Verificar si el receptáculo tiene alguna grieta.

Para la reparación de una herramienta, utilice solamente piezas de reemplazo idénticas. las reparaciones solamente deberán realizarse en un centro de servicio autorizado por Hitachi. ENCHUFES POLARIZADOS Para reducir el riesgo de descargas eléctricas, este equipo posee un enchufe polarizado (una cuchilla del mismo es más amplia que la otra). Este enchufe solamente encajará de una forma en un tomacorriente polarizado. Si el enchufe no encaja en el tomacorriente, póngase en contacto con un electricista cualificado para que le instale el tomacorriente apropiado. No cambie nunca el enchufe del cable de alimentación.40 Español

UTILIZACIÓN DE UN CABLE PROLONGADOR

Cerciórese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cable prolongador, cerciórese de que tenga el calibre (grosor) suficiente como para poder conducir la corriente necesaria para la herramienta. Un cable de calibre inferior causaría la caída de tensión, lo que resultaría en pérdida de potencia y en recalentamiento. En la tabla siguiente se indica el calibre correcto de acuerdo con la longitud del cable y la indicación de amperaje de la tabla de características. Cuando menor sea el número de calibre, mayor será el cable.

CALIBRE MÍNIMO PARA CABLES

Longitud total del cable en pies (metros) 0 – 25 26 – 50 51 – 100 101 – 150 (0 – 7,6) (7,9 – 15,2) (15,5 – 30,5) (30,8 – 45,7) Amperaje nominal AWG Más No más de de 0 – 618 16 16 14 6 – 10 18 16 14 12 10 – 12 16 16 14 12 12 – 16 14 12 No se recomienda. ADVERTENCIA: Evite descargas eléctricas. No utilice nunca esta herramienta con un cable de alimentación o prolongador dañado ni reparado. Inspeccione regularmente todos los cables eléctricos. No utilice nunca la herramienta cerca del agua ni en ningún otro lugar en el que exista el riesgo de descargas eléctricas.41 Español AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA Para garantizar una operación más segura de esta herramienta eléctrica, HITACHI ha adoptado un diseño de aislamiento doble. “Aislamiento doble” significa que se han utilizado dos sistemas de aislamiento físicamente separados para aislar los materiales eléctricamente conductores conectados a la fuente de alimentación del bastidor exterior manejado por el operador. Por lo tanto, en la herramienta eléctrica o en su placa de características aparecen el símbolo “ ” o las palabras “Double insulation” (aislamiento doble). Aunque este sistema no posee puesta a tierra externa, usted deberá seguir las precauciones sobre seguridad eléctrica ofrecidas en este Manual de instrucciones, incluyendo la no utilización de la herramienta eléctrica en ambientes húmedos. para mantener efectivo el sistema de aislamiento doble, tenga en cuenta las precauciones siguientes: 䡬 Esta herramienta eléctrica solamente deberá desensamblar y ensamblarla un CENTRO DE REPARACIONES AUTORIZADO POR HITACHI, y solamente deberán utilizarse con ella piezas de reemplazo genuinas de HITACHI. 䡬 Limpie el exterior de la herramienta eléctrica solamente con un paño suave humedecido en agua jabonosa, y después séquela bien. No utilice disolventes, gasolina, ni diluidor de pintura para limpiar las partes de plástico, ya que podría disolverlas.

¡GUARDE ESTE MANUAL DE

OPERACIÓN Y MANTENIMIENTO

NOTA: La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica. Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica. NOMENCLATURA Fig. 1 Cubierta de la tapa

Placa de características Empuñadura lateral Yunque Interruptor (WH22) ESPECIFICACIONES Modelo WH14 WH16 WH22 Motor Motor conmutador en serie monofásico Fuente de alimentación 115 V CA, 60 Hz, monofásica Currient 4A 5A 10A Velocidad de marcha en vacío 2100rpm 1700rpm 1600rpm Capacidad 3/8" – 5/8” (M10 – M16) 3/8" – 5/8” (M10 – M16) 5/8" – 7/8” (M16 – M22) 147 ft-lbs (20 kg-m) 220 ft-lbs (30 kg-m) 440 ft-lbs (60 kg-m) Par de apriete apriete apriete apriete M16 × 55 (F10T) M16 × 55 (F10T) M22 × 70 (F10T) (perno de alta resistencia) (perno de alta resistencia) (perno de alta resistencia) Troquel cuadrado 1/2" (12,7 mm) 1/2" (12,7 mm) 3/4" (19 mm) Peso 5,1 lbs (2,3 kg) 6,4 lbs (2,9 kg) 11 lbs (5 kg)43 Español ACCESORIOS ADVERTENCIA: Los accesorios para esta herramienta eléctrica se mencionan en este Manual de instrucciones. La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

䡬 WH22: (1) Empuñadura lateral (Núm. de código 985280)............................................... 1 (2) Receptáculo hexagonal 32 mm (incluyendo pasador y anillo) (Núm. de código 874523)

(3) Caja (Núm. de código 319896) ......................................................................... 1 ACCESORIOS OPCIONALES.............. De venta por separado (1) WH14, WH16: Tabla 1 B = 1/2" (12,7 mm) Designación Receptáculo ordinario Receptáculo largo del receptáculo Dimensión (mm) Dimensión (mm) Receptáculo hexagonal

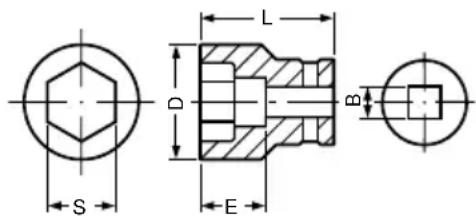

1. Variedad de receptáculos

A pesar de que la llave de impacto se envía con un receptáculo normal solamente, se dispone también de una gran cantidad de receptáculos para los diversos tipos y tamaños de pernos.

Español NOTA: Los accesorios están sujetos a cambio sin ninguna obligación por parte de HITACHI. APLICACIONES 䡬 Para apretar y aflojar diversos tipos de pernos y tuercas. (2) WH22: Tabla 2 B = 3/4" (19 mm) Designación Receptáculo ordinario Receptáculo largo del receptáculo Dimensión (mm) Dimensión (mm) Receptáculo hexagonal

2. Barra de extensión : Núm. de código 873633 (WH14, WH16)

Núm. de código 874535 (WH22) La barra de extensión es muy apropiada para trabajar en espacios muy reducidos o cuando el receptáculo provisto no pueda llegar al perno a ser apretado. PRECAUCIÓN: Cuando se utilice la barra de extensión, la tensión de apriete se reduce ligeramente en comparación a la tensión lograda con el receptáculo ordinario. Para obtener la misma tensión será necesario operar la herramienta durante un poco más de tiempo.

3. Junta universal : Núm. de código 955135 (WH14)

Núm. de código 955088 (WH22) La junta universal es muy conveniente para apretar tuercas cuando exista un ángulo entre el receptáculo y el aprietatuercas, o cuando se trabaje en un espacio muy estrecho.

4. Accesorio para esquinas (Modelo EW-14R) (WH14, WH16)

Emplee este accesorio sólo cuando utilice la máquina para colocar tuercas o tornillos en ángulo recto.45 Español

ANTES DE LA OPERACIÓN

1. Fuente de alimentación

Cerciórese de que la fuente de alimentación que vaya a utilizar cumpla los requisitos indicados en la placa de características del producto.

2. Interruptor de alimentación

Cerciórese de que el interruptor de alimentación esté en la posición OFF. Si enchufase el cable de alimentación en un tomacorriente de la red con el interruptor en ON, la herramienta eléctrica comenzaría a funcionar inmediatamente, lo que podría provocar lesiones serias.

3. Cable prolongador

Cuando el área de trabajo esté alejada de la fuente de alimentación, utilice un cable prolongador de suficiente grosor y con la capacidad nominal. El cable prolongador deberá mantenerse lo más corto posible. ADVERTENCIA: Si un cable esta dañado deberá reemplazar o repararse.

4. Comprobación del tomacorriente

Si el enchufe del cable de alimentación queda flojo en el tomacorriente, habrá que reparar éste. Póngase en contacto con un electricista cualificado para que realice las reparaciones adecuadas. Si utilizase un tomacorriente en este estado, podría producirse recalentamiento, lo que supondría un riesgo serio.

5. Confirme las condiciones del medio ambiente.

Condirme que el lugar de trabajo esté en las condiciones apropiadas de acuerdo con las precauciones descritas.

6. Fijación del asa lateral

La posición del asa lateral unida a la caja del martillo puede cambiarse desatornillando el esa (tornillo con rosca hacia la derecha). Girar el asa hacia la posición deseada y apretarla firmemente en la posición deseada por medio del tornillo.

7. Montaje del receptáculo

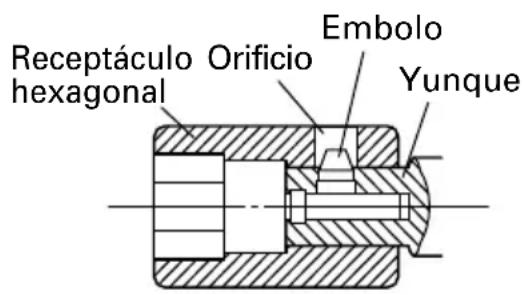

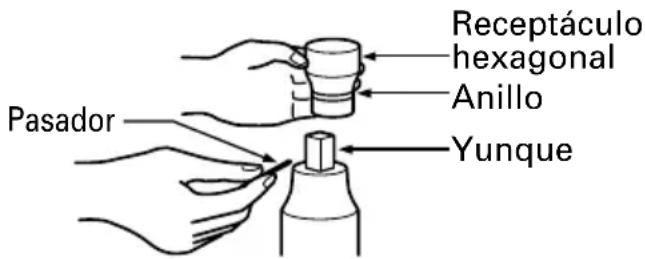

(1) Tipo de pasador, junta anular (WH22) (Fig.2) Seleccionar el receptáculo que corresponda al perno que vaya a apretarse o a aflojarse. Insertar el receptáculo en el yunque del aprietatuercas y asegurarlo firmemente con el pasador y el anillo. Para desmontar el receptáculo seguir el orden de montaje pero a la inversa. (2) Tipo émbolo (WH14, WH16) (Fig.3) Alinee el émbolo situado en la parte cuadrada de la boca con el orificio del cubo hexagonal. Después empuje el émbolo y monte el cubo hexagonal en la boca. Fig. 2 Pasador Receptáculo hexagonal Yunque Anillo Fig. 3 Receptáculo hexagonal Embolo Yunque Orificio46 Español Compruebe que el émbolo esté completamente enganchado en el orificio. Para extraer el cubo, invierta la secuencia.

1. Operación del interruptor (Fig.4)

El interruptor de esta herramienta funciona como interruptor del motor y selector de la dirección de rotación. Cuando el interruptor se pone en la posición R indicada en la tapa del asa, el motor gira hacia la derecha para apretar el perno. Cuando el interruptor se ponga en la posición L, el motor gira hacia la izquierda para aflojar el perno. Cuando el interruptor se libere, el motor se para. PRECAUCIÓN: Antes de cambiar la dirección de rotación del aprietatuercas, cerciorarse de poner el interruptor en la posición OFF (desconectado) y esperar a que el motor se pare. El motor se quemará si se cambia la dirección de rotación mientras que éste está funcionando.

2. Para apretar ya aflojar tornillos

Primero debe seleccionarse un receptáculo hexagonal que se adapte al perno o a la tuerca. Luego, montar el receptáculo en el yunque y sujetar la tuerca a ser apretada con el receptáculo hexagonal. Sujetando el aprietatuercas en línea con el perno, presionar el interruptor de la alimentación para apretar la tuerca durante varios segundos. Si la tuerca está colocada en el perno flojamente, el perno girará con la tuerca y el apriete no será adecuado. En este caso, dejar de apretar la tuerca y sujetar la cabeza del perno con una llava apropiada antes de proseguir con el apriete, o apretar manualmente el perno y la tuerca para evitar que se deslicen.

PRECAUCIONES DURANTE LA OPERACION

1. Confirmar la tensión de la línea

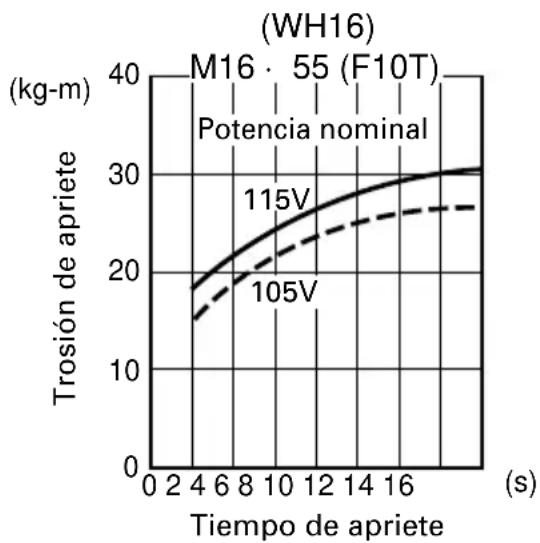

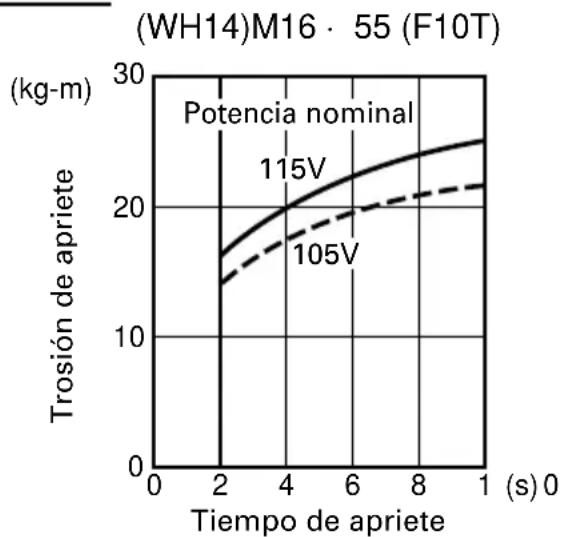

(Fig.5, 6, 7, 8 y 9) La tensión de apriete está influenciada por la tensión de la línea. La disminución en la tensión de la línea reduce la tensión de apriete. Por ejemplo, si se utiliza un aprietatuercas de 115V en una línea de 105V, la tensión de apriete se reducirá en un 70-90%. Cuando se extienda el cable de la alimentación, utilizar un cable de extensión lo más corto posible. Cuando la tensión de línea sea baja y sea necesario un cable de extensión

(kg-m) (s) M16 × 55 (F10T) (WH16) largo será necesario utilizar un transformador elevador. La relación entre la tensión de línea y la tensión de apriete se muestra en las figuras.

2. Tensión de apriete apropiada para

los pernos y tuercas La tensión de apriete óptima para pernos y tuercas difiere según su material y tamaño. Una tensión de apriete excesiva para un perno pequeño podría deformarlo o romperlo. La tensión de apriete aumenta proporcionalmente al tiempo de operación. Utilizar el tiempo de operación apropiado para el perno.

3. Selección del receptáculo que

concuerde con el perno Cerciorarse de utilizar un receptáculo que concuerde con el perno a ser apretado. Si se utilizase un receptáculo inadecuado, el apriete no será satisfactorio y la cabeza del perno o la tuerca se deñarán. Un receptáculo, hexagonal o cuadrado, deformado no quedará bien apretado en la tuerca o en el yunque por lo que la tensión de apriete no será la adecuada. Poner atención al desgaste de los agujeros del receptáculo y cambiarlo antes de que el desgaste sea excesivo. Los tamaños de acoplamiento de pernos y receptáculos se muestran en las tablas 1 y 2. El valor numérico de la designación de un receptáculo denota la distancia (S) de lado a lado de su agujero hexagonal.

4. Sujeción de la herramienta

Sujetar firmemente la llave de impacto con ambas manos, sujetando el asa del cuerpo y el asa lateral, y ponerla en línea con el perno. No es necesario presionar el aprietatuercas excesivamente. Sujetar el aprietatuercas con una fuerza equivalente a la fuerza de apriete.

5. Confirmación de la tensión de

apriete Los factores que se mencionan a continuación contribuyen a reducir la tensión de apriete. Comprobar por ello la Fig. 6 Tiempo de apriete Potencia nominal Trosión de apriete Fig. 7 Tiempo de apriete Potencia nominal Trosión de apriete 115V 105V 115V 105V Fig. 8 Tiempo de apriete Potencia nominal Trosión de apriete 115V 105V48 Español

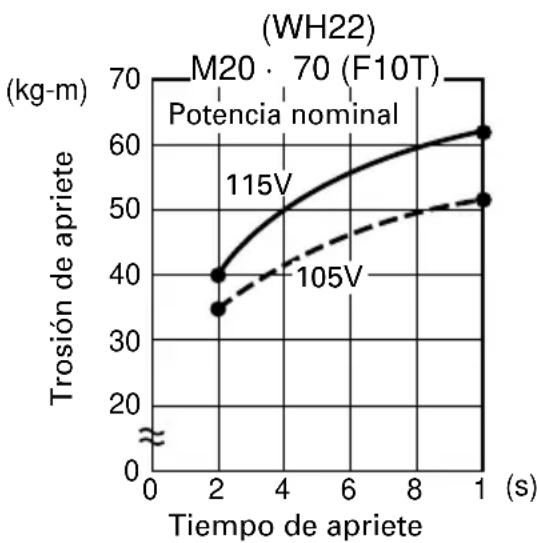

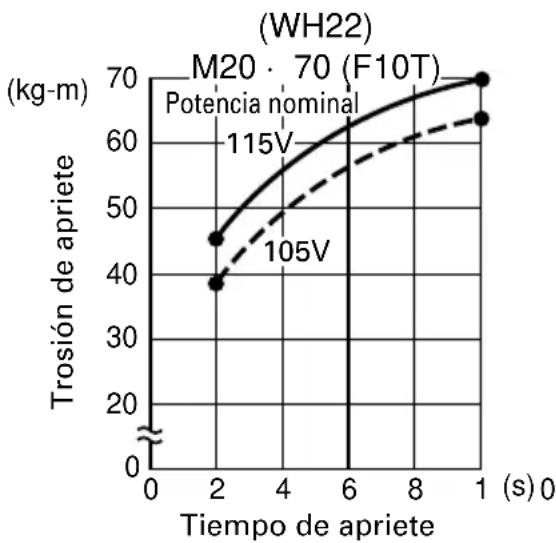

(kg-m) (s) M20 × 70 (F10T) (WH22) tensión de apriete necesaria atornillando previamente algunos tornillos con una llave de tuercas manual. Factores que afectan a la tensión de apriete (1) Tensión de la línea: La tensión de apriete disminuye cuando la tensión de la línea desciende. (Ver las Fig.5, 6, 7, 8 y 9). (2) Tiempo de operación: La tensión de apriete aumenta al aumentar el tiempo de operación. La tensión de apriete sin embargo no supera cierto valor a pesar de que la herramienta funcione durante un largo periódo de tiempo. (Ver las Fig.5, 6, 7, 8 y 9). (3) Diámentro del perno: Comò se muestra en las Fig.5, 6, 7, 8 y 9, la tensión de apriete difiere según el diámetro del perno. Generalmente, cuanto mayor sea el diámetro del perno, mayor será la tensión de apriete. (4) Condiciones de apriete: La tensión de apriete difiere según la clase y longitud de los tornillos; a pesar de que éstos tengan la rosca del mismo tamaño. La tensión de apriete difiere también según las condiciones de las superficies del metal en el cual van a apretarse los pernos. (5) Utilización de piezas opcionales: La tensión de apriete se reduce un poco cuando se utiliza una barra de extensión, una junta universal o un receptáculo de gran tamaño. (6) Holgura del receptáculo: Un receptáculo con sus agujeros hexagonal o cuadrado deformados no quedará bien sujeto a la tuerca o al yunque por lo que la tensión de apriete no será apropiada. Un receptáculo inapropiado, que no concuerde con el perno, también evitará que la tensión de apriete sea adecuada. Los tamaños de los pernos y receptáculos que concuerdan con ellos se muestran en las tablas 1 y 2.

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA: Antes de realizar el mantenimiento o la inspección de la llave de impacto, cerciórese de desconectar la alimentación y de desenchufar el cable de alimentación del tomacorriente.

1. Inspección del receptáculo

Un receptáculo con sus agujeros hexagonal o cuadeformados no quedará bien sujeto a la tuerca o al yunque por lo que la tensión de apriete no será apropida. Periódicamente, poner atención al desgaste de los agujeros del receptáculo y cambiarlo por otro nuevo cuando sea necesario. Fig. 9 Tiempo de apriete Potencia nominal Trosión de apriete 115V 105V49 Español 0.67" (17mm) 0.24" (6mm) (WH22)

2. Inspección de los tornillos de montaje

Inspeccione regularmente todos los tornillos de montaje y asegúrese de que estén apretados adecuadamente. Si hay algún tornillo flojo, apriételo inmediatamente. ADVERTENCIA: La utilización de este llave de impact con tornillos flojos es extremadamente peligroso.

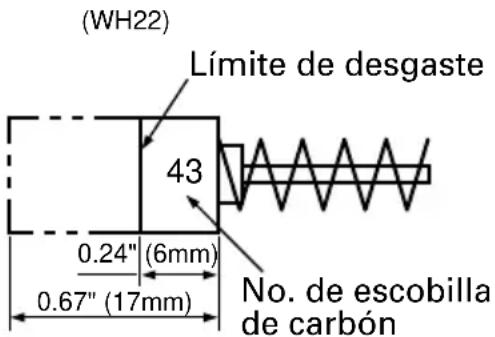

3. Inspección de la escobillas (Fig. 10)

El motor utiliza escobillas de carbón, que son piezas fungibles. Reemplace las escobillas por otras nuevas cuando se hayan desgastado hasta su limite. Mantenga siempre limpias las escobillas para asegurar que se deslicen libremente dentro de los portaescobillas. PRECAUCIÓN : La utilización de esa llave de impact con escobillas desgastadas más allá del límite dañará el motor. NOTA: Utilice las escobillas HITACHI Núm. indicadas en la Fig. 10.

4. Reemplazo de las escobillas de

carbón Para reemplazar las escobillas de carbón, utilice un destornillador de cabeza ranurada para quitar las tapas de las escobillas después de retirar las cubiertas de las tapas. Luego quite las escobillas de carbón junto con el resorte. Para el armado, invierta el procedimiento de desarmado. En este caso, coloque las cubiertas de las tapas después de enroscar firmemente las tapas de las escobillas.

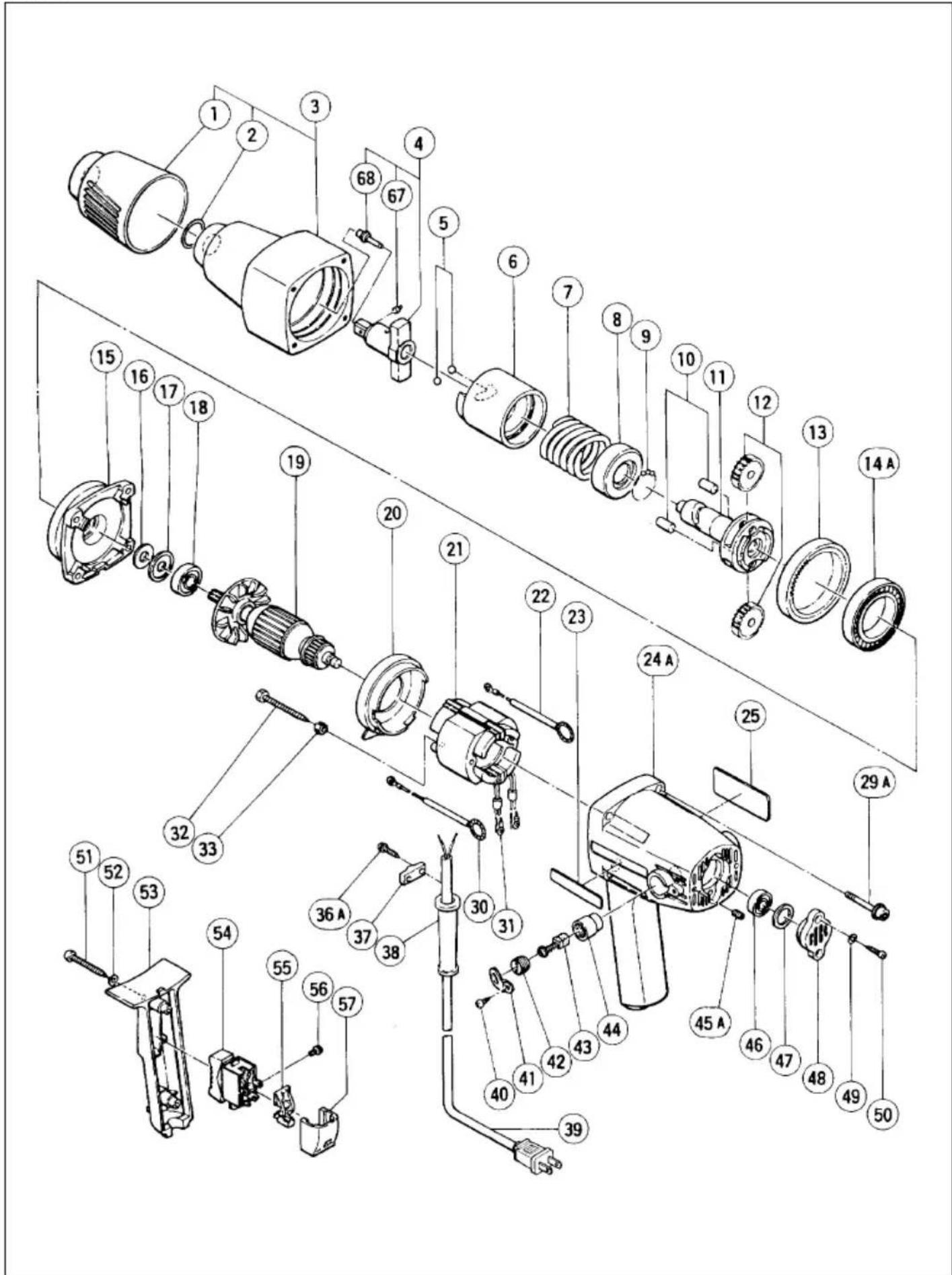

MANTENIMIENTO Y REPARACIÓN

Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI. NOTA: Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI. No. de escobilla de carbón Límite de desgaste No. de escobilla de carbón Límite de desgaste Fig. 10 0.47" (12mm) 0.20" (5mm) (WH14,WH16)
