eVOLUTION Boost 300 - Filtre à eau Ecowater - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Filtre à eau Ecowater eVOLUTION Boost 300, capacité de filtration élevée, technologie de filtration avancée.
Utilisation	Conçu pour améliorer la qualité de l'eau potable, idéal pour les foyers et les petites entreprises.
Maintenance et réparation	Remplacement des cartouches de filtration recommandé tous les 6 mois, nettoyage régulier du système conseillé.
Sécurité	Certifié conforme aux normes de sécurité en vigueur, protection contre les fuites d'eau.
Informations générales	Installation facile, garantie constructeur incluse, service client disponible pour assistance.

FOIRE AUX QUESTIONS - eVOLUTION Boost 300 Ecowater

Comment installer le filtre Ecowater eVOLUTION Boost 300 ?

Pour installer le filtre, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'eau avant de commencer l'installation et de suivre les étapes en vérifiant les connexions pour éviter les fuites.

À quelle fréquence dois-je remplacer le filtre ?

Il est recommandé de remplacer le filtre tous les 6 mois, ou lorsque la capacité de filtration atteindra 5000 litres, selon l'utilisation.

Que faire si l'eau filtrée a un goût ou une odeur désagréable ?

Si l'eau a un goût ou une odeur désagréable, vérifiez si le filtre est encrassé et remplacez-le si nécessaire. Assurez-vous également que les réservoirs et les tuyaux sont propres.

Le filtre Ecowater eVOLUTION Boost 300 est-il compatible avec tous les robinets ?

Le filtre est conçu pour être compatible avec la plupart des robinets standard. Si vous avez un robinet spécifique, vérifiez la compatibilité dans le manuel d'utilisation ou contactez le service client.

Comment savoir si le filtre fonctionne correctement ?

Pour vérifier le bon fonctionnement du filtre, observez la pression de l'eau. Si la pression diminue considérablement, cela peut indiquer que le filtre est encrassé et doit être remplacé.

Puis-je utiliser le filtre pour de l'eau chaude ?

Non, le filtre Ecowater eVOLUTION Boost 300 est conçu uniquement pour l'eau froide. L'utilisation d'eau chaude peut endommager le filtre.

Y a-t-il une garantie pour le produit ?

Oui, le filtre Ecowater eVOLUTION Boost 300 est couvert par une garantie limitée de 2 ans. Conservez votre preuve d'achat pour toute réclamation.

Comment nettoyer le filtre ou le système ?

Le filtre lui-même ne doit pas être nettoyé. Pour l'entretien, essuyez l'extérieur avec un chiffon humide et assurez-vous que les connexions sont exemptes de débris.

Où puis-je acheter des filtres de remplacement ?

Les filtres de remplacement peuvent être achetés en ligne sur notre site web officiel ou chez des revendeurs agréés. Vérifiez toujours que vous achetez le modèle approprié.

Que faire si le filtre fuit ?

Si vous constatez une fuite, vérifiez toutes les connexions pour vous assurer qu'elles sont bien serrées. Si le problème persiste, remplacez le filtre ou contactez le service client pour assistance.

MODE D'EMPLOI eVOLUTION Boost 300 Ecowater

Français Adoucisseur/purificateur d'eau, série eVOLUTION 18

Consignes d'installation ..... 18

Pour votre sécurité ..... 18

Illustrations de l'installation ..... 19

Programmation de l'appareil ..... 21-24

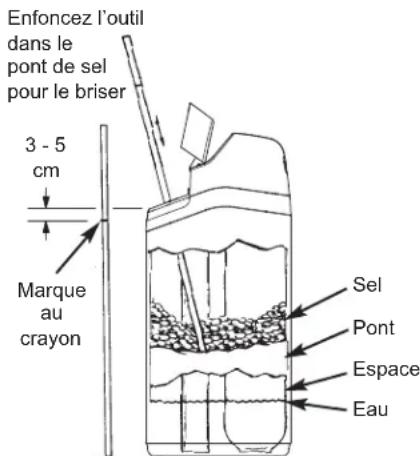

Ajout de sel 25

Désinfection 25

Dépannage 25

CONSIGNES D'INSTALLATION

• L'installation doit être confiée à un professionnel qualifié.
• Fermer l'arrivée d'eau principale avant de commencer l'installation.
• Toujours monter un robinet de dérivation EcoWater Systems ou bien un dispositif de dérivation à 3 robinets. Les robinets de dérivation permettent de couper l'arrivée d'eau de l'appareil en cas de réparation, sans couper l'eau pour les autres usages domestiques.
• Il est nécessaire de disposer d'une évacuation des eaux usées issues de la régénération de l'appareil. Prévoir, de préférence, un avaloir de sol à proximité de l'appareil. L'évacuation peut aussi se faire par une cuve à lessive, une conduite verticale, etc.
• Prévoir également une prise secteur de 220-240 V, 50 Hz, avec mise à la terre, à moins de 2 mètres de l'appareil et dans un endroit sec.
• Au terme de l'installation, faire un essai de pression pour vérifier l'étanchéité du système.
• À la fin de cet essai, exécuter une régénération manuelle.

POUR VOTRE SÉCURITÉ

• Avant de commencer l'installation, lire ce guide et se procurer les outils et le matériel nécessaires.
• L'installation doit être conforme aux codes locaux de l'électricité et de la plomberie.
• Utiliser uniquement de la soudure tendre et du flux sans plomb pour le soudage des connexions.
• Manipuler avec soin l'adoucisseur/purificateur d'eau. Veiller à ne pas le mettre à l'envers, le faire tomber, ni le poser sur des arêtes vives.
• Ne pas placer l'adoucisseur/purificateur d'eau :
• dans un endroit exposé au gel,
• en plein soleil,
• dans un endroit exposé aux intempéries.
• Ne pas essayer de traiter une eau dont la température dépasse 49 °C.
• L'appareil requiert un débit d'arrivée d'eau minimal de 11 litres par minute.
• La pression d'eau maximale admissible à l'entrée est de 8,6 bars. Lorsque la pression est supérieure à 5,5 bars pendant la journée, il est possible que la pression dépasse le maximum pendant la nuit. Utiliser un détendeur de pression si nécessaire.
• Cet appareil fonctionne à une tension de 28 V CC. Veiller à brancher le bloc d'alimentation fourni uniquement sur une prise domestique avec mise à la terre, de tension nominale 220-240 V, à 50 Hz, placée à un endroit sec et protégée adéquatement des surintensités par un disjoncteur ou un fusible.
• Ce système n'est pas étudié pour le traitement d'une eau insalubre sur le plan microbiologique, ou de qualité inconnue, sans une désinfection en amont ou en aval de la filtration.

La directive européenne 2002/96/EC exige une mise au rebut de tous les équipements électriques et électroniques conforme aux normes DEEE (déchets d'équipements électriques et électroniques). Cette directive ou des lois similaires sont en vigueur à l'échelle nationale et peuvent varier d'une région à l'autre. Se conformer aux lois locales ou régionales pour la mise au rebut de cet équipement.

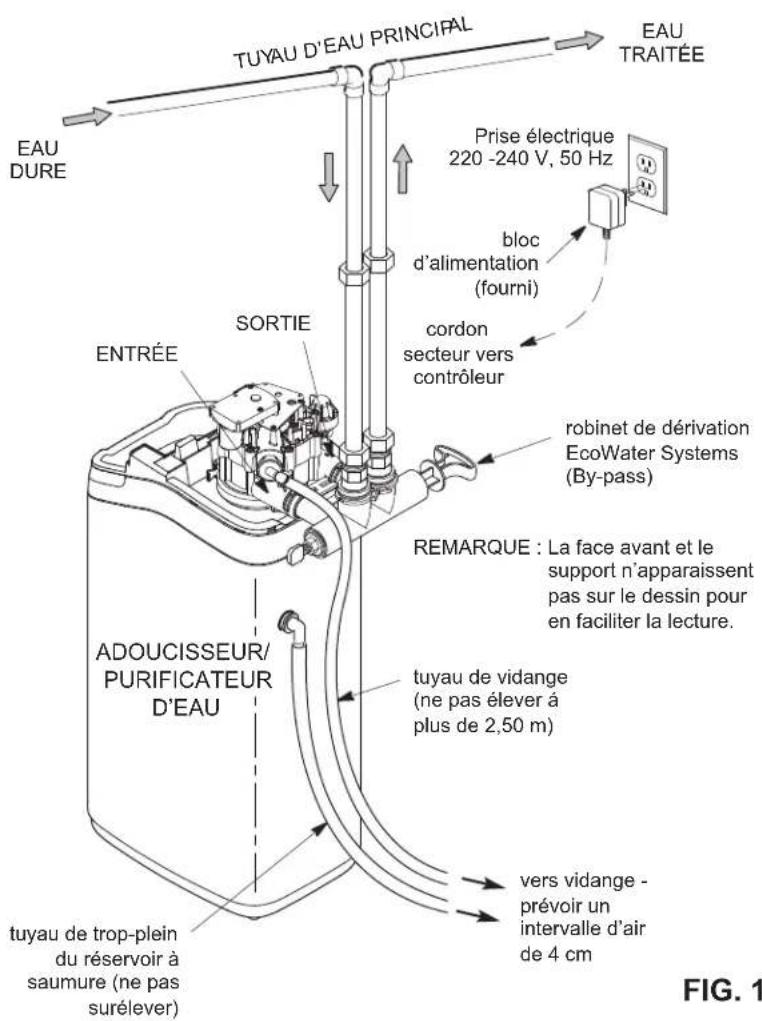

INSTALLATION TYPE

TUYAU D'EAU PRINCIPAL EAU DURE EAU TRAITÉE Prise électrique 220 -240 V, 50 Hz bloc d'alimentation (fourni) cordon secteur vers contrôleur ENTRÉE SORTIE ADOU CISSEUR/ PURIFICATEUR D'EAU ROMET de dérivation EcoWater Systems (By-pass) REMARQUE : La face avant et le support n'apparaissent pas sur le dessin pour en faciliter la lecture. tuyau de vidange (ne pas élever à plus de 2,50 m) tuyau de trop-plein du réservoir à saumure (ne pas surélever) vers vidange - prévoir un intervalle d'air de 4 cm FIG. 1

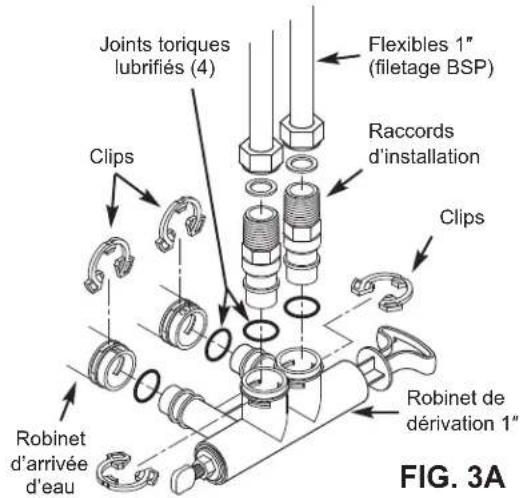

ROBINET DE DÉRIVATION 1"

Joints toriques lubrifiés (4) Flexibles 1" (filetage BSP) Raccords d'installation Clips Clips Robinet d'arrivée d'eau Robinet de dérivation 1" FIG. 3A

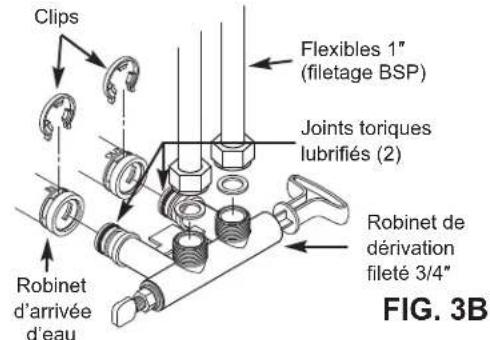

ROBINET DE DÉRIVATION FILETÉ 3/4"

Clips Flexibles 1" (filetage BSP) Joints toriques lubrifiés (2) Robinet d'arrivée d'eau Robinet de dérivation fileté 3/4" FIG. 3B

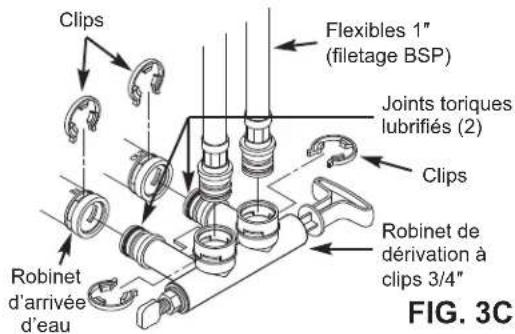

ROBINET DE DÉRIVATION À CLIPS 3/4"

Clips Flexibles 1" (filetagé BSP) Joints toriques lubrifiés (2) Clips Robinet de dérivation à clips 3/4" Robinet d'arrivée d'eau FIG. 3C

OPTIONS DE DÉRIVATION

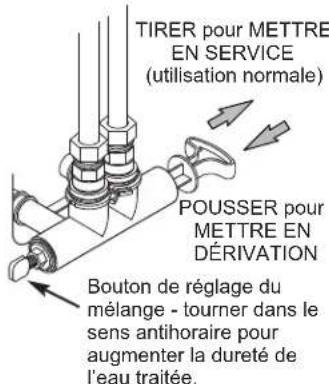

Robinet de dérivation EcoWater Systems (By-pass)

TIRER pour METTRE EN SERVICE (utilisation normale) POUSSER pour METTRE EN DÉRIVATION Bouton de réglage du mélange - tourner dans le sens antihoraire pour augmenter la dureté de l'eau traitée.

FIG. 2A

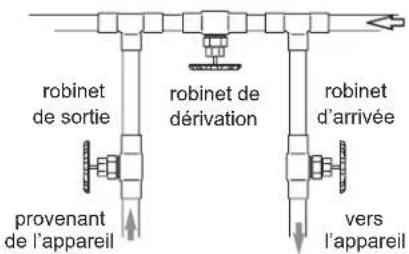

Dérivation à trois robinets

robinet de sortie robinet de dérivation robinet d'arrivée provenant de l'appareil vers l'appareil

• pour METTRE EN SERVICE :
• ouvrir les robinets d'arrivée et de sortie
• fermer le robinet de dérivation
• pour METTRE EN DÉRIVATION :
• fermer les robinets d'arrivée et de sortie
• ouvrir le robinet de dérivation

FIG. 2B

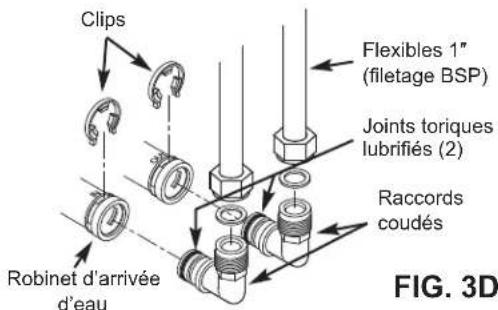

RACCORDS COUDÉS 3/4"

Clips Flexible 1" (filetage BSP) Joints toriques lubrifiés (2) Raccords coudés Robinet d'arrivée d'eau FIG. 3D

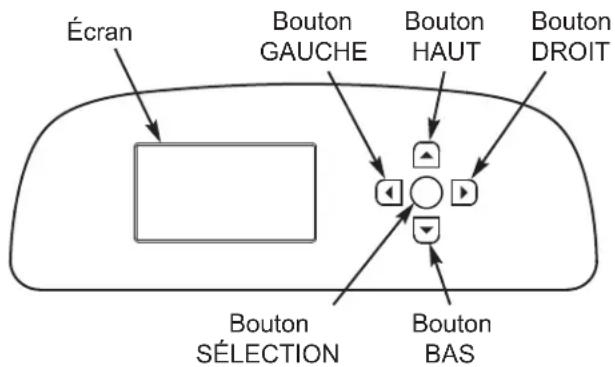

Écran Bouton GAUCHE Bouton HAUT Bouton DROIT Bouton SÉLECTION Bouton BAS

PARAMÉTRAGE

À la mise sous tension initiale, vous devrez entrer les informations de fonctionnement de base.

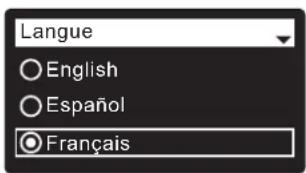

1. LANGUE Appuyez sur le bouton BAS (▼) ou HAUT (▲) pour passer à la langue souhaitée, puis appuyez deux fois sur le bouton SÉLECTION (O).

Langue ○ English ○ Español ● Français

REMARQUE : Il est possible de configurer le Wi-Fi à la fin de la procédure de paramétrage (étapes 6 - 11). Dans Menu principal, allez à Paramètres avancés, puis sélectionnez Configuration sans fil.

1. CONFIGURATION SANS FIL Choisissez comment connecter l'appareil au réseau sans fil de votre domicile :

Navigateur : Connexion au moyen du navigateur de votre ordinateur portable, de votre tablette ou de votre téléphone. Passez à l'étape 4.

OU

Bouton-poussoir : Si votre routeur sans fil est doté d'une WPS (Installation Wi-Fi protégée) ou d'un Bouton-poussoir de connexion, passez à l'étape 3.

3. OPTION BOUTON-POUSSOIR (WPS)

a. Appuyez sur SÉLECTION (O) pour valider Bouton-poussoir (WPS). L'écran de l'appareil affichera « Enfoncer le bouton du routeur sans fil ».

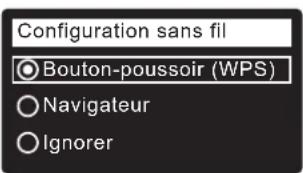

Configuration sans fil ○ Bouton-poussoir (WPS) ○ Navigateur ○ Ignorer

b. Appuyez sur WPS ou sur le bouton-poussoir de connexion de votre routeur, puis attendez que l'affichage passe à « Connecté ». Si cela ne fonctionne pas, annulez et utilisez l'option Navigateur.

Configuration sans fil Enfoncer le bouton du routeur sans fil pour établir la connexion. ● Annuler

c. Consignez la clé cryptographique. Vous en aurez besoin pour enregistrer votre appareil sur le site

Configuration sans fil Connecté ! Clé : abc123 ○ Continuer

Web EcoWater. Passez à l'étape 5.

REMARQUE : Si le message « Connecté ! » affiche des tirets (« - - - - - ») au lieu d'une clé cryptographique, votre routeur n'est peut-être pas connecté à Internet. Vérifiez que votre ordinateur portable ou que votre appareil accepte la connexion Internet du routeur.

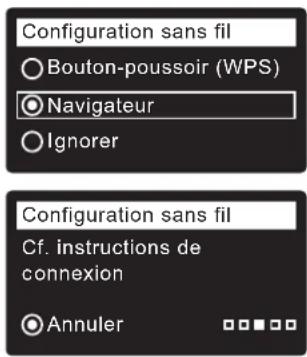

4. OPTION NAVIGATEUR

a. Appuyez sur le bouton BAS (▼) pour passer à Navigateur.
b. Appuyez deux fois sur SÉLECTION (O). L'écran de l'appareil affichera « Cf. instructions de connexion ».

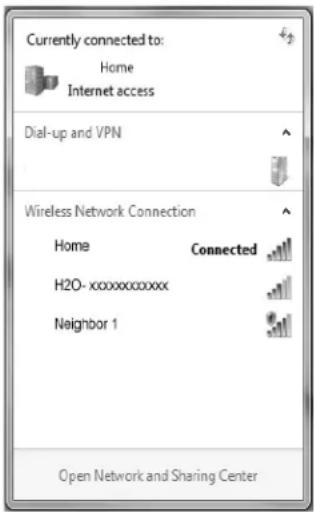

c. Sur votre ordinateur portable, tablette ou téléphone, ouvrez la fenêtre des réseaux sans fil qui sont à portée. Par exemple, sur un ordinateur portable, cliquez sur l'icône de connexion sans fil (dans le coin inférieur droit de l'écran). Sur un téléphone, allez à « Paramètres » et recherchez « « Wi-Fi ».
d. Vous devriez voir un réseau nommé « H2O- » suivi de 12 caractères. Sélectionnez ce réseau pour y connecter votre appareil.
e. Une fois votre appareil connecté au réseau H2O, ouvrez votre navigateur Internet et tapez cette URL : 192. ou appuyez sur la touc

Configuration sans fil ○ Bouton-poussoir (WPS) ● Navigateur ○ Ignorer Configuration sans fil Cf. instructions de connexion ● Annuler

f. Lorsqu'un écran similaire à celui ci-dessus apparaît, cliquez sur votre réseau sans fil domestique et entrez le mot de passe correct.

suite

g. L'écran de l'adoucisseur devrait alors passer à « Connecté ! » et vous donner une clé cryptographique.
h. Consignez la clé cryptographique. Vous en aurez besoin pour enregistrer votre appareil sur le site Web EcoWater.
Configuration sans fil
Connecté !
Clé
abc123
Continuer

REMARQUE : Si le message « Connecté ! » affiche des tirets (« - - - - - ») au lieu d'une clé cryptographique, votre routeur n'est peut-être pas connecté à Internet. Vérifiez que votre ordinateur portable ou que votre appareil accepte la connexion Internet du routeur.

i. Sur votre ordinateur portable, tablette ou téléphone, retournez à la fenêtre des réseaux sans fil et assurez-vous que l'appareil est bien connecté à votre réseau local.

5. FIN DU PARAMÉTRAGE

Une fois connecté en Wi-Fi et votre clé cryptographique consignée, appuyez sur SÉLECTION (O) pour terminer le paramétrage.

6. UNITÉS SYSTÈME

Appuyez sur SÉLECTION (O) pour le système métrique, ou appuyez sur le bouton HAUT (▲) pour passer aux unités anglaises, puis sur SÉLECTION (O).

7. HEURE ACTUELLE

Appuyez sur le bouton BAS (▼) ou HAUT (▲) pour mettre à l'heure. Maintenez le bouton enfoncé pour aller plus vite.

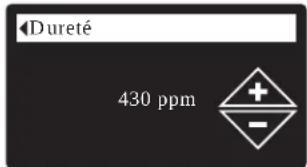

8. DURETÉ Appuyez sur le bouton HAUT (▲) ou BAS (▼) pour définir la valeur de la dureté de votre eau.
9. NIVEAU DE SEL (seulement sur les modèles à 2 réservoirs sans capteur de niveau de sel) Appuyez sur le bouton HAUT (▲) ou BAS (▼) pour que le niveau de sel corresponde au chiffre visible au-dessus du sel et le plus bas sur le puits de saumure.

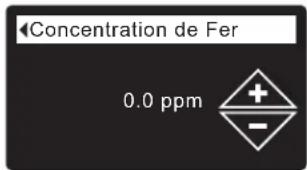

10. TENEUR EN FER Appuyez sur le bouton HAUT (▲) ou BAS (▼) pour définir la concentration en fer de votre eau.
11. Lorsque « Fin du paramétrage » apparaît, appuyez sur SÉLECTION (O). L'appareil commence à fonctionner normalement.

Unités système ○ Anglais ● Métrique

Heure actuelle 18:45

Dureté 430 ppm

Niveau de sel 4

Concentration de Fer 0.0 ppm

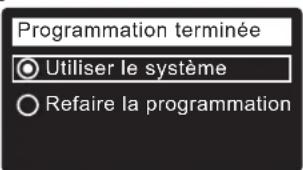

Programmation terminée Utiliser le système Refaire la programmation

ENREGISTREMENT DE VOTRE APPAREIL

1. Tapez cette adresse URL dans votre navigateur Internet : http://wifi.ecowater.com
2. Si vous êtes un détaillant titulaire d'un compte, connectez-vous à ce dernier. Si vous êtes un client, vous devrez ouvrir un compte.
3. Suivez les écrans du site Web. Vous devrez taper la clé cryptographique consignée plus tôt. Si vous attendez trop pour l'enregistrer, cette clé pourrait changer (mesure de sécurité). Vous devrez alors prendre connaissance de la nouvelle clé cryptographique, tel qu'expliqué dans la remarque suivante.

REMARQUE : Pour connaître la clé cryptographique actuelle du contrôleur de votre adoucisseur, allez au menu Informations système et sélectionnez Informations réseau sans fil.

Infos système Informations modèle Informations réseau sans... Eau disponible

Informations réseau san... DSN: AC000W000009876 Clé : abc123

VOTRE COMPTE CLIENT

Après avoir ouvert votre compte client et enregistré votre appareil, vous pourrez aller sur votre compte et voir le « tableau de bord » de votre appareil, modifier les paramètres, etc. Allez sur la page

http://wifi.ecowater.com avec votre navigateur et ouvrez une session avec l'e-mail et le mot de passe indiqués lors de l'ouverture du compte.

PARTAGE D'UN APPAREIL ENTRE UN DÉTAILLANT ET UN CLIENT

REMARQUE : Un appareil ne peut être partagé à partir d'un compte détaillant, mais seulement à partir d'un compte client.

Les appareils peuvent être « partagés » entre un détaillant et un client. Lorsqu'un appareil est partagé, le détaillant a un accès complet aux affichages et aux paramètres de cet appareil sur le site Web Wi-Fi d'EcoWater. Si l'appareil n'est pas partagé, le détaillant n'a accès qu'à l'écran « Gestion des alertes détaillant » de cet appareil.

Lorsque le compte client est ouvert par le détaillant qui lui a vendu l'appareil, le client peut lui en accorder l'accès.

Avec la permission du client, le détaillant peut aussi lui donner accès. Il doit alors ouvrir une session en tant que client et non en tant que détaillant, en utilisant l'e-mail et le mot de passe du client saisis à l'ouverture du compte.

1. Allez à http://wifi.ecowater.com et ouvrez une session (avec l'e-mail et le mot de passe du client, non ceux du détaillant).
2. Cliquez sur l'onglet « Support » en haut de la page d'accueil du client.
3. À l'écran de Support, cliquez sur le bouton « Allow » (Autoriser). (Le bouton deviendra alors « Deny » [Refuser]).
4. L'appareil est dorénavant partagé.

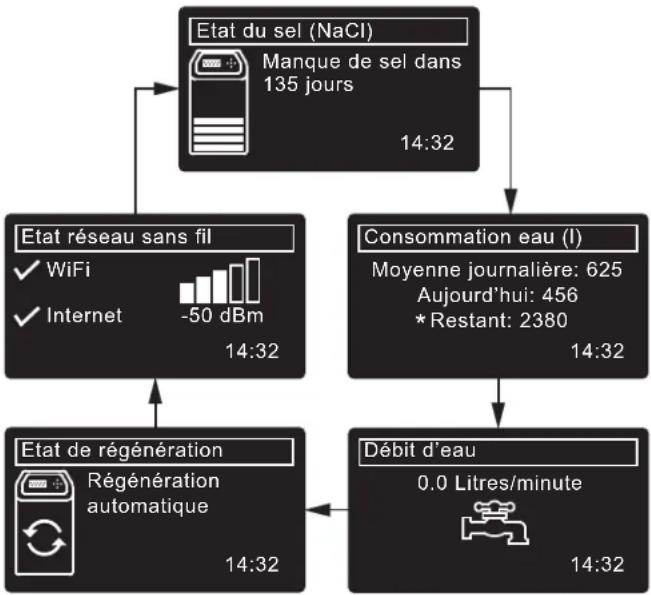

FONCTIONNEMENT NORMAL / ÉCRANS D'ÉTAT

En service normal, l'appareil affiche une séquence automatique d'écrans d'état.

À l'écran « État réseau sans fil », les coches confirment ce qui suit :

√ WiFi - L'appareil est connecté à un routeur Wi-Fi.
√ Internet - L'appareil est connecté à un routeur Wi-Fi, lui-même connecté à Internet.

*Réserve d'eau avant la prochaine régénération.

AUTRES MESSAGES, ALERTES ET RAPPELS

Les états indiqués ci-dessus n'apparaitront pas à l'écran lorsque l'un des éléments suivants sera affiché :

• État régénération (Affiché pendant les régénérations, montre la position du robinet et la durée restante).
• Ajouter du sel ou Manque de sel indique qu'il faut rajouter du sel (page 25).
• L'écran de réglage Heure actuelle au lieu des écrans d'état indique qu'il faut régler l'horloge (page 24).
• Rappel d'entretien (Contactez votre détaillant)
• Erreur détectée (Contactez votre détaillant)

AFFICHAGE CLIGNOTANT

L'affichage se mettra à clignoter lorsque l'une des situations suivantes se produit :

• Du sel doit être rajouté
• L'horloge doit être réglée (perte de l'heure actuelle)
• La date d'entretien est dépassée (rappel d'entretien)
• Condition d'erreur

Appuyez sur n'importe quel bouton pour arrêter le clignotement. Il reprendra de toute façon à minuit si la situation en question (par ex., faible niveau de sel) n'a pas été traitée.

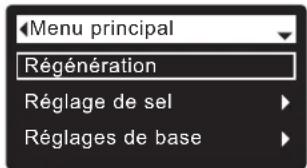

MENU PRINCIPAL

En fonctionnement normal, appuyez sur SÉLECTION (O) pour afficher le Menu principal. Vous disposerez alors des options suivantes :

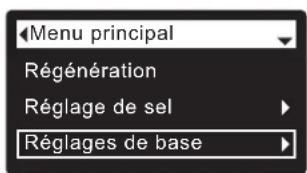

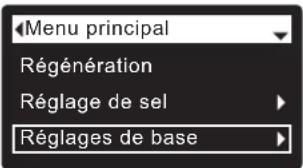

Menu principal Régénération Réglage de sel Réglages de base

- Régénération

(Cf. page 23)

- Réglage de sel

● Niveau de sel ^① (Cf. page 23)
● Alarme manque de sel

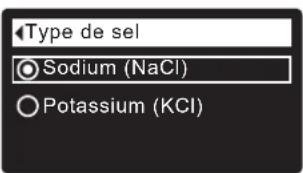

● Type de sel (Cf. page 23)

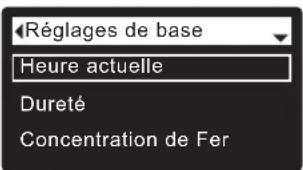

- Réglages de base

● Heure actuelle (Cf. page 24)
● Dureté (Cf. page 24)
● Concentration de Fer (Cf. page 24)

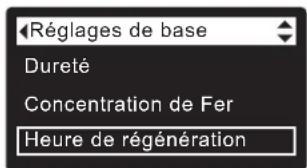

- Heure de régénération (Cf. page 23)
● Ecrans déroulants

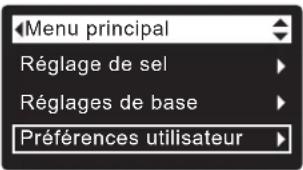

- Préférences utilisateur

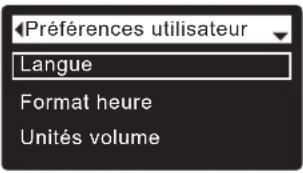

● Langue (Cf. page 24)
- Format heure
- Unités volume
- Unités de dureté
- Unités de poids (Ibs ou Kg)

- Infos système

● Informations modèle
● Informations réseau sans fil
- Eau disponible
- Consommation d'eau moyenne journalière
● Eau consommée ce jour
● Total consommation d'eau
- Débit actuel
● Jours depuis la mise en service
● Dernière régénération
● Total régénérations

● Fonctions avancées

● Durée des cycles

● Temps du contre-lavage ^2
- Temps supplémentaire, contre-lavage ^3
- Deuxième contre-lavage (Activé-Désactivé)
- Temps du deuxième contre-lavage
● Temps du rinçage rapide ^2
- Temps supplémentaire pour le rinçage rapide ^3

● Fonctions spéciales

● Mode Ecomonie
- Nombre de jours maxi avant régénération
- Commande auxiliaire
● Dosage produit chimique (volume) ④
● Minuterie dosage produit chimique ^④
● Fonction 97 %
● Rappel maintenance

- Dépannage

● Diagnostic
● Modifications programmation
- Étalonnage CNS ^5

- Configuration sans fil (Cf. pages 20-21)

①S'affiche seulement sur les modèles à deux réservoirs sans capteur de niveau de sel.
②Seulement sur les modèles Refiner.
③Seulement sur les appareils de traitement non Refiner.
④S'affiche seulement si la commande auxiliaire est réglée sur Doseur de réactif.
⑤S'affiche seulement sur les modèles en armoire avec un capteur de niveau de sel.

RÉGLAGE MANUEL DU NIVEAU DE SEL (Modèle à deux réservoirs 600 Power seulement)

Cette fonction est réservée aux appareils sans capteur de niveau de sel connecté au contrôleur électronique. Les modèles en armoire (le réservoir à saumure n'est pas séparé) ont un capteur interne qui mesure systématiquement le niveau de sel dans le réservoir. Le niveau de sel, affiché à l'écran d'état du sel, permet au contrôleur électronique de calculer le nombre de jours restants avant que le réservoir soit vide

Sur le modèle à deux réservoirs 600 Power, vous devez entrer vous-même la valeur du niveau de sel chaque fois que vous en rajoutez :

1. Appuyez sur SÉLECTION (O) pour afficher le Menu principal.
2. Allez à l'écran Paramètres sel.
3. Choisissez Niveau de sel.
4. Ajoutez le sel et égalisez sa surface, puis regardez l'échelle chiffrée dans le puits à saumure. Appuyez sur HAUT (▲) ou BAS (▼) pour afficher le chiffre visible se trouvant le plus bas au-dessus de la surface du sel.
5. Appuyez sur SÉLECTION (O), puis plusieurs fois sur GAUCHE (◀) pour revenir aux écrans d'état.

Menu principal Régénération Réglage de sel Réglages de base

Réglage de sel Niveau de sel Alarme manque de sel Type de sel

Niveau de sel 4

RÉGLAGE DU TYPE DE SEL

Le réglage par défaut est NaCl (chlorure de sodium). La sélection KCl (chlorure de potassium) augmente la durée de remplissage et de rinçage lent/saumure. Pour modifier le réglage :

1. Appuyez sur SÉLECTION (O) pour afficher le Menu principal.
2. Allez à l'écran Paramètres sel.
3. Choisissez Type de sel.
4. Appuyez sur BAS (▼) ou HAUT (▲) pour passer à l'autre type de sel.
5. Appuyez sur SÉLECTION (O), puis plusieurs fois sur GAUCHE (◀) pour revenir aux écrans d'état.

Menu principal Régénération Réglage de sel Réglages de base

Réglage de sel Alarme manque de sel Type de sel

Type de sel Sodium (NaCl) Potassium (KCl)

RÉGÉNÉRATION MANUELLE

Elle assure une quantité d'eau traitée suffisante lorsque la consommation d'eau est anormalement élevée. Par exemple, si vous recevez des invités, la réserve d'eau traitée risque de s'épuiser avant la prochaine régénération. Après une régénération manuelle, la réserve sera à sa

pleine capacité. Si vous n'utiliserez pas l'eau pendant une longue période (vacances, etc.), il est conseillé de lancer une régénération.

1. Appuyez sur SÉLECTION (O) pour afficher le Menu principal.
2. Allez à l'écran Régénération.
3. Choisissez Régénération immédiate, puis appuyez sur SÉLECTION (O) pour qu'elle commence. L'écran d'état régénération est affiché jusqu'à la fin de celle-ci. Appuyez deux fois sur GAUCHE (◀) si vous souhaitez revenir aux écrans d'état.

Menu principal Régénération Réglage de sel Réglages de base

Régénération Automatique Régénérer maintenant Programmer

Etat de régénération Temps restant : 118:32 Cycle : Remplissage (Touche de droite pour avancer)

Autres options de régénération :

• Automatique annule une régénération programmée manuellement (si elle n'a pas déjà commencé) et laisse le contrôleur électronique établir le moment opportun de la prochaine régénération.
• Programme lancera une régénération à l'heure de démarrage préréglée (Cf. ci-dessous).

RÉGLAGE DE L'HEURE DE DÉMARRAGE DE LA RÉGÉNÉRATION

Le réglage par défaut est 02:00 (du matin).

Pour modifier le réglage :

1. Appuyez sur SÉLECTION (O) pour afficher le Menu principal.
2. Allez à l'écran Paramètres de base.
3. Choisissez Heure de régénération.
4. Appuyez sur le bouton BAS (▼) ou HAUT (▲) pour régler l'heure de démarrage de la régénération. Maintenez le bouton enfoncé pour aller plus vite.
5. Appuyez sur SÉLECTION (O), puis plusieurs fois sur GAUCHE (◀) pour revenir aux écrans d'état.

Menu principal Régénération Réglage de sel Réglages de base

Réglages de base Dureté Concentration de Fer Heure de régénération

Heure de régénération 02:00

RÉGLAGE DE L'HEURE ACTUELLE

L'heure est normalement réglée pendant le paramétrage.

Pour modifier le réglage :

1. Appuyez sur SÉLECTION (O) pour afficher le Menu principal.
2. Allez à l'écran Paramètres de base.
3. Choisissez Heure actuelle.
4. Appuyez sur le bouton BAS (▼) ou HAUT (▲) pour régler l'heure de démarrage de la régénération. Maintenez le bouton enfoncé pour aller plus vite.
5. Appuyez sur SÉLECTION (O), puis plusieurs fois sur GAUCHE (◀) pour revenir aux écrans d'état.

Menu principal Régénération Réglage de sel Réglages de base

Réglages de base Heure actuelle Dureté Concentration de Fer

Heure actuelle 18:45

RÉGLAGE DE LA LANGUE

La langue est normalement réglée pendant le paramétrage.

Pour modifier le réglage :

1. Appuyez sur SÉLECTION (O) pour afficher le Menu principal.
2. Allez à l'écran Préférences utilisateur.
3. Choisissez Langue.
4. Appuyez sur BAS (▼) ou HAUT (▲) pour passer à la langue souhaitée. Vous avez le choix entre : anglais, espagnol, français, italien, allemand, hollandais, polonais, russe, hongrois, turc, lituanien, grec, roumain, tchèque, slovaque, bulgare, serbe ou croate.
5. Appuyez deux fois sur SÉLECTION (O), puis plusieurs fois sur GAUCHE (◀) pour revenir aux écrans d'état.

Menu principal Réglage de sel Réglages de base Préférences utilisateur

Préférences utilisateur Langue Format heure Unités volume

Langue English Español Français

RÉTABLISSEMENT DE VOTRE LANGUE MATERNELLE SI L'AFFICHAGE EST DANS UNE AUTRE LANGUE :

À partir des écrans d'état, appuyez sur SÉLECTION (O). Appuyez trois fois sur le bouton BAS (▼), puis deux fois sur SÉLECTION (O). Appuyez sur BAS (▼) ou HAUT (▲) pour passer à votre langue maternelle (Cf. liste ci-dessous), puis deux fois sur SÉLECTION (O). Appuyez deux fois sur GAUCHE (◀) pour quitter tous les menus.

Les langues sont listées dans cet ordre : anglais, espagnol, français, italien, allemand, hollandais, polonais, russe, hongrois, turc, lituanien, grec, roumain, tchèque, slovaque, bulgare, serbe, croate.

RÉGLAGE DE LA DURETÉ

La dureté est normalement réglée pendant le paramétrage.

Pour modifier le réglage :

1. Appuyez sur SÉLECTION (O) pour afficher le Menu principal.
2. Allez à l'écran Paramètres de base.
3. Choisissez Dureté.
4. Appuyez sur le bouton BAS (▼) ou HAUT (▲) pour régler la dureté de votre eau.

Conversions : 1 grain = 1°dH 10 ppm = 1°f

1. Appuyez sur SÉLECTION (O), puis plusieurs fois sur GAUCHE (◀) pour revenir aux écrans d'état.

Menu principal Régénération Réglage de sel Réglages de base

Réglages de base Heure actuelle Dureté Concentration de Fer

◄Dureté 430 ppm

REMARQUE : N'augmentez pas le réglage de dureté pour compenser la teneur en fer de votre eau. Le contrôleur électronique compensera après que vous aurez défini la teneur en fer (Cf. ci-dessous).

RÉGLAGE DE LA TENEUR EN FER

La teneur en fer est normalement réglée pendant le paramétrage.

Pour modifier le réglage :

1. Appuyez sur SÉLECTION (O) pour afficher le Menu principal.
2. Allez à l'écran Paramètres de base.
3. Choisissez Teneur en fer.
4. Appuyez sur le bouton BAS (▼) ou HAUT (▲) pour définir la concentration de fer dans votre eau.
5. Appuyez sur SÉLECTION (O), puis plusieurs fois sur GAUCHE (◀) pour revenir aux écrans d'état.

Menu principal Régénération Réglage de sel Réglages de base

Réglages de base Heure actuelle Dureté Concentration de Fer

Concentration de Fer 0.0 ppm

AJOUT DE SEL

Si l'appareil utilise tout le sel avant qu'il en soit rajouté, l'eau sera dure. Les modèles en armoire sont équipés d'un capteur du niveau de sel. Dans le cas du modèle à deux réservoirs 600 Power, vérifiez le niveau de sel fréquemment en soulevant le couvercle du réservoir à saumure. Votre compte Wi-Fi sert également à surveiller le niveau de sel. Le couvercle du puits à saumure doit être en place lorsqu'on ajoute du sel.

MODÈLE À DEUX RÉSERVOIRS 600 POWER : Après avoir ajouté et égalisé la surface du sel, veillez à toujours entrer la valeur du niveau de sel dans le contrôleur électronique, tel qu'expliqué à la page 23.

REMARQUE : Dans des endroits humides, il est préférable de maintenir le niveau de sel en dessous de la moitié du réservoir et de rajouter du sel plus souvent.

SEL RECOMMANDÉ : Sel pour adoucisseurs d'eau (cube, pastille, gros sel marin, etc.), contenant moins de 1 % d'impuretés insolubles. Il s'agit de cristaux de sel par évaporation très purs, parfois comprimés sous forme de briquettes.

CHLORURE DE POTASSIUM (KCI) : Si vous optez pour du sel KCI :

• Réglez « Type de sel » sur KCI dans le contrôleur électronique, tel qu'expliqué à la page 23.
• Ne videz qu'un sac de chlorure de potassium (KCl) à la fois dans votre appareil.

SEL DÉCONSEILLÉ : Le sel gemme à haute teneur en impuretés, sel en bloc, sel granulé, sel de table, sel de dégivrage, sel servant à fabriquer de la crème glacée, etc., sont déconseillés.

Parfois, une croûte de sel (« pont ») se forme dans le réservoir à saumure. Ce pont se forme normalement lorsque l'humidité est élevée ou qu'un mauvais type de sel est employé. Un espace vide se forme alors entre l'eau et le sel. Dans ce cas, le sel ne se dissout plus dans l'eau, le lit de résine n'est plus régénéré et l'eau deviendra dure.

Un pont peut se former sous les grains de sel. Utilisez un manche à balai ou un outil similaire pour vérifier, tel qu'illustré à la Figure 4. Enfoncez délicatement le manche tout droit dans le sel. Si vous constatez une résistance, il est fort probable qu'un pont de sel se soit formé. Enfoncez le balai avec précaution en plusieurs endroits, là où se trouve le pont pour le casser. N'essayez pas de le briser en frappant sur

Enfoncez l'outil dans le pont de sel pour le briser 3 - 5 cm Marque au crayon Sel Pont Espace Eau

FIG. 4

DÉSINFECTION

Toutes les précautions sont prises à l'usine pour que votre adoucisseur/purificateur d'eau EcoWater Systems reste propre et aseptique. Néanmoins, en cours d'expédition, d'entreposage, d'installation ou d'utilisation, des bactéries pourraient pénétrer dans l'appareil. C'est la raison pour laquelle une désinfection est suggérée* lors de l'installation :

1. Enlevez le couvercle du puits à saumure, puis versez environ 40 ml (2 à 3 cuillères à soupe) d'eau de Javel domestique dans le puits à saumure de l'appareil. Le Clorox et d'autres marques d'eau de Javel sont des produits courants sur le marché. Replacez le couvercle du puits à saumure.
2. Lancez une Régénération immédiate (Cf. page 23). Cette régénération aspire l'eau de Javel dans l'appareil et la fait circuler dans celui-ci. *Recommandé par la WQA (Water Quality Association). Pour certains réseaux de distribution d'eau, une désinfection périodique de l'appareil EcoWater Systems peut parfois s'avérer nécessaire.

REMARQUE : Nous recommandons un entretien annuel de l'appareil.

GUIDE DE DÉPANNAGE

ANOMALIE CAUSE CORRECTIF
L'eau est dure	Pas de sel dans le réservoir de stockage. Ajoutez du sel, puis lancez une régénération immédiate
	Pont de sel Brisez le pont de sel (cf. ci-dessus), puis lancez une régénération immédiate.
	Alimentation électrique débranchée, fils conducteurs déconnectés de la carte électronique, fusible grillé, disjoncteur déclenché.	Cherchez parmi ces facteurs la cause de la coupure de courant, puis corriger l'anomalie. Lorsque le courant est rétabli, réglez l'heure si le message « heure actuelle » apparaît à l'écran (Cf. page 24).
	Robinet(s) de dérivation sur la position de dérivation.	Mettez le ou les robinets de dérivation sur la position de service (Cf. page 19).
	Engorgement ou étranglement du tuyau de vidange.	Le tuyau de vidange ne doit pas être tordu, pincé, courbé à angle aigu, ni trop surélevé.
L'eau est parfois dure	De l'eau dure dérivée est utilisée lors de la régénération, parce que l'heure actuelle ou l'heure de régénération sont mal réglées.	Vérifiez l'heure actuelle affichée. Si ce n'est pas la bonne heure, reportez-vous à Réglage de l'heure actuelle à la page 24. Vérifiez l'heure de régénération, tel qu'expliqué à la page 23.
	Valeur de dureté trop basse. Reportez-vous à Réglage de la dureté à la page 24 : vérifiez le réglage actuel de la dureté et augmentez-le si nécessaire. Faites faire au besoin une analyse de l'eau d'alimentation pour en connaître la dureté.
	De l'eau chaude est utilisée lorsque l'appareil est en mode de régénération.	Évitez d'utiliser l'eau chaude pendant les régénérations, sinon le chauffe-eau se remplit d'eau dure.
Code d'erreur affiché	Anomalie pouvant concerner le câblage, l'interrupteur de position, le robinet, le moteur ou la carte électronique.	Contactez votre fournisseur pour une révision.

Modelli

eVOLUTION Compact 100, eVOLUTION Compact 200, eVOLUTION Boost 300, eVOLUTION Boost 400, eVOLUTION Power 500, eVOLUTION Power 600,

eVOLUTION Refiner Boost, eVOLUTION Refiner Power

INDICE

Pagina
