BEDIENUNGSANLEITUNG eVOLUTION Boost 300 Ecowater

Deutsch Wasserenthärter/Wasserenthärter mit Aktivkohlefilter der eVOLUTION Serie.... 36

Sicherheitsrichtlinien ....36

Installationsabbildungen ....37

Programmieren des Wasserenthärters/Wasserenthärters mit Aktivkohlefilter . .38-42

Hinzufügen von Salz .....43

Desinfizieren ....43

Fehlersuche 43

INSTALLATIONSANFORDERUNGEN

● Die Installation darf nur von einem ausgebildeten Techniker durchgeführt werden.
- Darauf achten, dass die Hauptwasserversorgung abgeschaltet ist, bevor mit der Installation begonnen wird.
- Stets ein Bypassventil oder ein Dreiventil-Bypasssystem von EcoWater Systems installieren. Bypassventile ermöglichen das Abschalten der Wasserzufuhr zum Wasserenthärter/Wasserenthärter mit Aktivkohlefilter für Reparaturzwecke, ohne dabei das Wasser in den Hausleitungen abzuschalten.
- Für die Rückleitung des Abwassers wird ein Ablauf benötigt. Ein Bodenablauf nahe dem EcoWater Systems Wasserenthärter// Wasserenthärter mit Aktivkohlefilter wird bevorzugt. Alternativ können auch eine Wanne, ein Standrohr usw. verwendet werden.
- Eine geerdete, dauernd stromführende Steckdose (220-240 V, 50 Hz) sollte sich an einer trockenen Stelle höchsten 2 Meter vom EcoWater Systems Wasserenthärter/Wasserenthärter mit Aktivkohlefilter befinden.
- Nach der Installation des Systems eine Druckprüfung durchführen, um etwaige Leckstellen ausfindig zu machen.
- Nach Durchführung der Druckprüfung muss eine manuelle Regeneration durchgeführt werden.

SICHERHEITSRICHTLINIEN

• Vor Beginn der Installation sollte das Handbuch gelesen und die benötigten Werkzeuge und Materialien bereitgelegt werden.
• Das System muss gemäß den lokalen Bestimmungen für Wasserohr- und elektrische Installationen installiert werden.
• Es darf nur bleifreies Lot und Flussmittel für alle Heißlötverbindungen verwendet werden.
• Den Wasserenthärter/den Wasserenthärter mit Aktivkohlefilter vorsichtig handhaben. Nicht umdrehen, fallen lassen oder auf spitze Vorsprünge stellen.
• Der Wasserenthärter/Wasserenthärter mit Aktivkohlefilter darf unter folgenden Bedingungen nicht aufgestellt werden:
• In Umgebungen, wo Temperaturen unter dem Gefrierpunkt auftreten können.
• In direktem Sonnenlicht.
• In Umgebungen, wo er nasser Witterung ausgesetzt sein kann.
• Wasser mit einer Temperatur von über 49 °C darf nicht aufbereitet werden.
• Für den Wasserenthärter/Wasserenthärter mit Aktivkohlefilter ist am Einlass ein Wasserfluss von mindestens 11 Litern pro Minute erforderlich.
• Der maximal zulässige Wasserdruck am Einlass beträgt 8,6 bar. Falls der Druck am Tag über 5,5 bar liegt, kann der während der Nacht vorherrschende Druck den Höchstwert überschreiten. Falls notwendig ein Druckminderventil verwenden.
• Dieses System ist für eine elektrische Leistung von 28 Volt vorgesehen. Daher muss das im Lieferumfang enthaltene Netzteil verwendet und in eine Haushalts-Schukosteckdose mit einer Nennleistung von 220-240V, 50 Hz, die sich an einer trockenen Stelle befindet, gesteckt werden. Sicherstellen, dass die Steckdose ordnungsgemäß geerdet und mit einem Überstromschutz (z. B. Leistungsschalter oder Sicherung) ausgestattet ist.
• Dieses System darf nicht zur Aufbereitung von Wasser verwendet werden, dass mikrobiologisch bedenklich oder von unbekannter Qualität ist, ohne das System vorher und nachher angemessen zu desinfizieren.

Laut EU-Richtlinie 2002/96/EC müssen alle Elektro- und Elektronikgeräte gemäß den Anforderungen für Elektro- und Elektronik-Altgeräte (WEEE) entsorgt werden. Diese Richtlinie oder ähnliche Gesetze gelten landesweit und können von Region zu Region unterschiedlich sein. Bitte beachten Sie die gesetzlichen Vorschriften für eine ordnungsgemäße Entsorgung des Gerätes.

EcoWater Systems Europe • www.ecowater-europe.com

Ein ausführliches Handbuch ist bei Ihrem lokalen Händler oder über die EcoWater Website in Ihrem Land erhältlich.

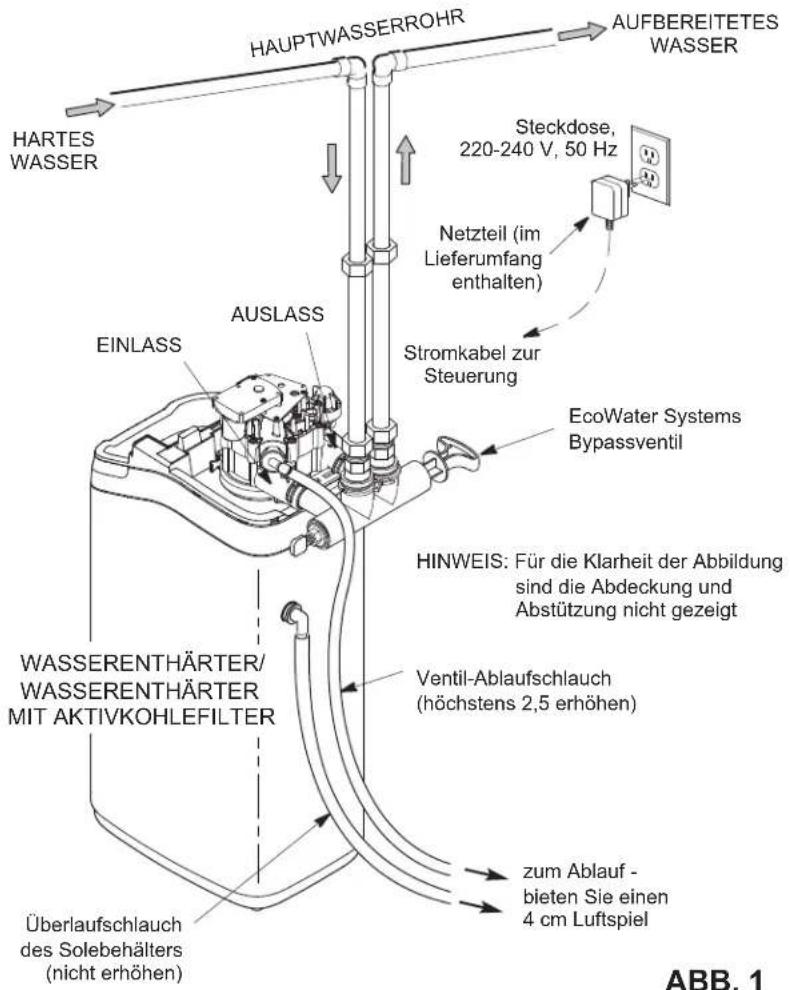

TYPISCHE INSTALLATION

HAUPTWASSERROHR AUFBEREITETES WASSER HARTES WASSER Steckdose, 220-240 V, 50 Hz Netzteil (im Lieferumfang enthalten) Stromkabel zur Steuerung EINLASS AUSLASS EcoWater Systems Bypassventil HINWEIS: Für die Klarheit der Abbildung sind die Abdeckung und Abstützung nicht gezeigt WASSERENTHÄRTER/ WASSERENTHÄRTER MIT AKTIVKOHLEFILTER Ventil-Ablaufschlauch (höchstens 2,5 erhöhen) überlaufschlauch des Solebehälters (nicht erhöhen) zum Ablauf - bieten Sie einen 4 cm Luftspiel ABB. 1

BYPASSOPTIONEN

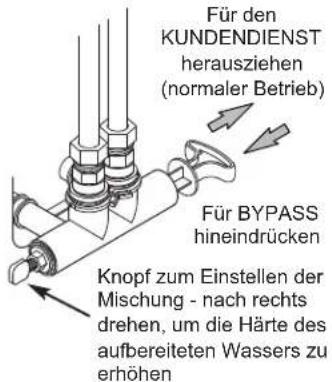

EcoWater Systems Bypassventil

Für den KUNDENDIENST herausziehen (normaler Betrieb) Für BYPASS hineindrücken Knopf zum Einstellen der Mischung - nach rechts drehen, um die Härte des aufbereiteten Wassers zu erhöhen

ABB. 2A

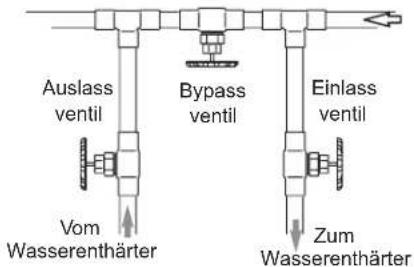

Dreiventil-Bypass

Auslass ventil Bypass ventil Einlass ventil Vom Wasserenthärter Zum Wasserenthärter

● Für den KUNDENDIENST
- Ein- und Auslassventil öffnen
- Bypassventil schließen
- Für den BYPASS
- Ein- und Auslassventil schließen
- Bypassventil öffnen

ABB. 2B

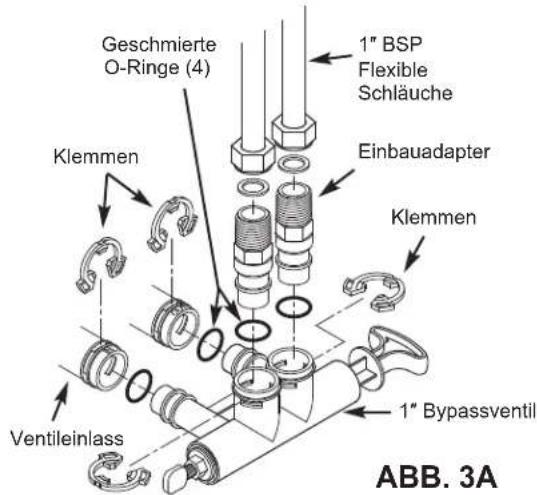

1" BYPASSVENTIL

Geschmierte O-Ringe (4) 1" BSP Flexible Schläuche Einbauadapter Klemmen Klemmen Ventileinlass 1" Bypassventil ABB. 3A

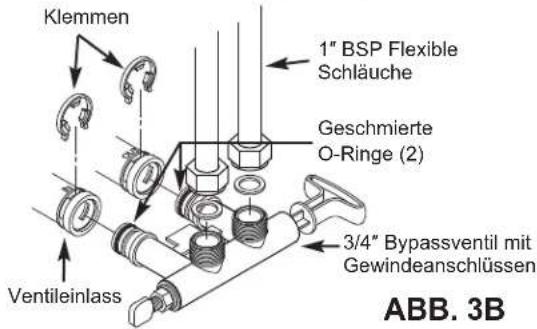

3/4" BYPASSVENTIL MIT GEWINDEANSCHLÜSSEN

Klemmen 1" BSP Flexible Schläuche Geschmierte O-Ringe (2) 3/4" Bypassventil mit Gewindeanschlüssen Ventileinlass ABB. 3B

Klemmen 1" BSP Flexible Schläuche Geschmierte O-Ringe (2) Klemmen 3/4" Bypassventil mit Klemmen Ventileinlass ABB. 3C

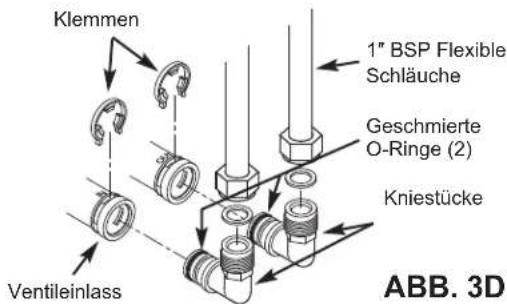

3/4" KNIESTÜCKE

Klemmen Ventileinlass 1" BSP Flexible Schläuche Geschmierte O-Ringe (2) Kniestücke ABB. 3D

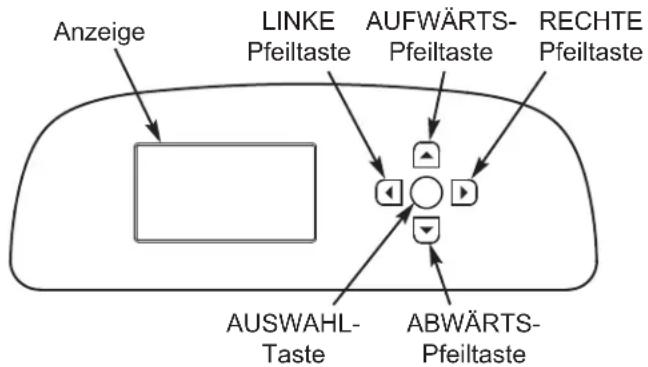

Anzeige LINKE Pfeiltaste AUFWÄRTS- Pfeiltaste RECHTE Pfeiltaste AUSWAHL- Taste ABWÄRTS- Pfeiltaste

EINSTELLVERFAHREN

Beim erstmaligen Einstecken des Geräts werden Sie aufgefordert, einige grundlegende Betriebsinformationen einzugeben.

1. SPRACHE Drücken Sie den ABWÄRTS- (▼) oder AUFWÄRTSPFEIL (▲), um die gewünschte Sprache aufzurufen und drücken Sie dann die AUSWAHLTASTE (O) zweimal.

Sprache ○ Français ○ Italiano ● Deutsch

HINWEIS: Sie können den Wireless-Setup vorerst überspringen und später durchführen, nachdem Sie die Schritte 6-11 des Einstellverfahrens durchgeführt haben. Rufen Sie im Hauptmenü die Funktion Vorsicht! Kundendienstmenü auf und wählen Sie Wireless-Setup.

1. WIRELESS-SETUP Wählen Sie, wie Sie den Enthärter mit Ihrem drahtlosen Heimnetzwerk verbinden möchten:

Browser: Sie können den Enthärter über den Browser Ihres Laptops, Tablets oder Handys verbinden. Fahren Sie mit Schritt 4 fort.

ODER

Tastschalter: Wenn Ihr Wireless Router über eine WPS (Wi-Fi Protected Setup) oder eine Push 'N' Connect-Taste verfügt, können Sie mit Schritt 3 fortfahren.

3. TASTSCHALTER (WPS) OPTION

a. Drücken Sie die AUSWAHLTASTE (O), um den Tastschalter (WPS) auszuwählen. Auf der Enthärter-Anzeige wird die Meldung „Knopf am Wireless Router drücken“ eingeblendet.

Wireless-Setup ○ Tastschalter (WPS) ○ Browser ○ Überspringen

b. Drücken Sie die WPS-bzw. die Push 'N' Connect-Taste an Ihrem Router und warten Sie, um zu sehen, ob die Anzeige auf „Verbunden“ wechselt. Wenn das nicht der Fall ist, brechen Sie den Vorgang ab und verwenden Sie die Browser-Option.

Wireless-Setup Knopf am Wireless Router drücken. Abbrechen

c. Notieren Sie den Schlüsselcode. Sie benötigen den Code, um Ihr System auf der EcoWater Website zu registrieren. Fahren Sie mit Schritt 5 fort.

Wireless-Setup Verbunden! Schlüssel: abc123 © Weiter

HINWEIS: Wenn in der „Verbunden“-Meldung anstatt des Schlüsselcodes „- - - - -” (Striche) angezeigt werden, ist Ihre Router eventuell nicht mit dem Internet verbunden. Überprüfen Sie, ob Sie die Internetverbindung des Routers über Ihren Laptop oder ein anderes Gerät herstellen können.

4. BROWSER-OPTION

a. Drücken Sie den ABWÄRTSPFEIL (▼), um zum Browser zu blättern.
b. Drücken Sie die AUSWAHLTASTE (O) zweimal. Daraufhin wird auf der Enthärter-Anzeige die Meldung „Siehe Anweisungen zur Herstellung der Verbindung“ eingeblendet.
c. Aktivieren Sie auf Ihrem Laptop, Tablet oder Handy die Anzeige der verfügbaren Drahtlosnetzwerke. Klicken Sie beispielsweise auf dem Laptop unten rechts auf der Anzeige auf das Wireless-Symbol. Bei Verwendung des Handys rufen Sie das Menü „Einstellungen“ auf und suchen Sie nach „WiFi“.
d. Es sollte ein Netzwerk mit der Bezeichnung „H2O-“ gefolgt von 12 Zeichen angezeigt werden. Wählen Sie dieses Netzwerk, um die Verbindung mit Ihrem Gerät herzustellen.
e. Nachdem Ihr Gerät mit dem H2O-Netzwerk verbunden ist, öffnen Sie den Internet-Browser und geben folgende URL ein: 192.168.0.1. Danach klicken Sie auf Los oder drücken Sie die Eingabetaste.

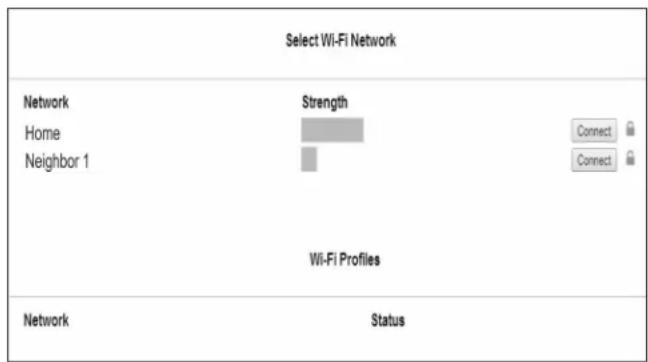

f. Nachdem die oben abgebildete Anzeige erscheint, wählen Sie Ihr drahtloses Heimnetzwerk und geben die das richtige Kennwort ein.

Fortsetzung

g. Auf der Enthärter-Anzeige sollte die Meldung „Verbunden“ und ein Schlüsselcode eingeblendet werden.
h. Notieren Sie den Schlüsselcode. Sie benötigen den Code, um Ihr System auf der EcoWater Website zu registrieren.
Wireless-Setup
Verbunden!
Schlüssel:
abc123
Weiter

HINWEIS: Wenn in der „Verbunden“-Meldung anstatt des Schlüsselcodes „- - - - -” (Striche) angezeigt werden, ist Ihre Router eventuell nicht mit dem Internet verbunden. Überprüfen Sie, ob Sie die Internetverbindung des Routers über Ihren Laptop oder ein anderes Gerät herstellen können.

i. Kehren Sie auf Ihrem Laptop, Tablet oder Handy zur Anzeige der verfügbaren Drahtlosnetzwerke zurück und stellen Sie sicher, dass Ihr Gerät wieder mit dem lokalen Netzwerk verbunden ist.

5. EINSTELLUNG DES ENTHÄRTERS ABSCHLIESSEN

Nachdem Sie die WLAN-Verbindung hergestellt und den Schlüsselcode notiert haben, drücken Sie die AUSWAHLTASTE (O), um mit der Einstellung fortzufahren.

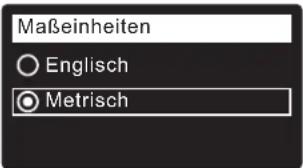

1. MASSEINHEITEN Drücken Sie die AUSWAHLTASTE (O) für metrisch oder den AUFWÄRTSPFEIL (▼), um die englischen Maßeinheiten aufzurufen und drücken Sie dann die AUSWAHLTASTE (O).
2. AKTUELLE ZEIT Drücken Sie den ABWÄRTS- (▼) oder AUFWÄRTSPFEIL (▲), um die aktuelle Uhrzeit einzustellen. Halten Sie die Taste gedrückt, um die Werte schneller zu durchlaufen.

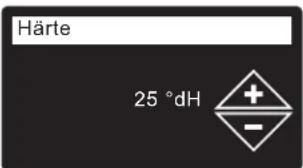

3. HÄRTE Drücken Sie den AUFWÄRTS- (▲) oder ABWÄRTSPFEIL (▼), um Ihre Wasserhärte einzustellen.
4. SALZSTAND (nur an Geräten mit zwei Behältern ohne Salzstandsensor) Drücken Sie den AUFWÄRTS- (▲) oder ABWÄRTSPFEIL (▼), um den Salzstand auf die niedrigste, auf dem Solebehälter über dem Salz erscheinende Zahl einzustellen.

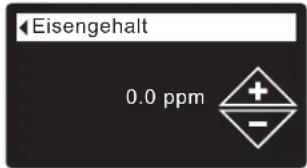

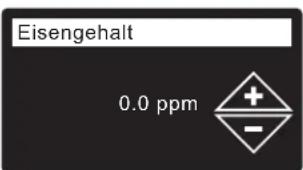

5. EISENGEHALT Drücken Sie den AUWÄRTS- (▲) oder ABWÄRTSPFEIL (▼), um den Eisenwert Ihres Wassers einzustellen.
6. Wenn die Meldung „Einstellung beendet!" erscheint, drücken Sie die AUSWAHLTASTE (O), woraufhin das Gerät den n

Maßeinheiten ○ Englisch ● Metrisch

Aktuelle Zeit 18:45

Härte 25 °dH

Salzstand (Höhe) 4

Eisengehalt 0.0 ppm

Einstellung beendet! ○ Betrieb starten ○ Einstellung wiederholen

REGISTRIEREN DES SYSTEMS

1. Geben Sie in Ihrem Internet-Browser folgende URL ein: http://wifi.ecowater.com
2. Händler, die über ein Konto verfügen, melden sich bei ihrem Konto an. Kunden müssen ein neues Konto erstellen.
3. Befolgen Sie die Anweisungen auf den Anzeigen der Website. Sie müssen den zuvor notierten Schlüsselcode eingeben. Wenn Sie mit der Registrierung zu lange warten, kann sich der Code ändern. Hierbei handelt es sich um eine Sicherheitsfunktion. Befolgen Sie nachfolgenden Hinweis, um den neuen Schlüsselcode aufzurufen.

HINWEIS: Sie können den aktuellen Schlüsselcode über die Steuerung des Enthärters aufrufen. Wählen Sie im Menü System-Information die Option Wireless-Daten.

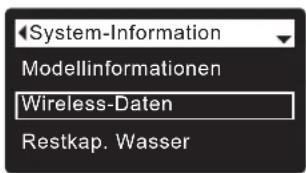

System-Information Modellinformationen Wireless-Daten Restkap. Wasser

Wireless-Daten DSN: AC000W000009876 Schlüssel: abc123

ANZEIGEN DES KUNDENKONTOS

Sie können Ihr Konto jederzeit nach Erstellen Ihres Kundenkontos und Registrieren des Systems anzeigen, um das „Dashboard“ des Enthäters aufzurufen, Änderungen vorzunehmen usw. Besuchen Sie dazu die Website http://wifi.ecowater.com und melden Sie sich mit der E-Mail-Adresse und dem Kennwort an, die Ihnen beim Einrichten des Kontos zugewiesen wurden.

GEMEINSAME NUTZUNG EINES SYSTEMS ZWISCHEN HÄNDLER UND KUNDE

HINWEIS: Ein System kann nur vom Konto eines Kunden aus, nicht vom Händler für die gemeinsame Nutzung freigegeben werden.

Systeme können von einem Händler und dem Kunden gemeinsam genutzt werden. Bei einer gemeinsamen Nutzung des Systems kann der Händler über www.wifi.ecowater.com uneingeschränkt auf die Anzeigen und Einstellungen des Systems zugreifen. Wenn ein System nicht gemeinsam genutzt wird, hat der Händler lediglich Zugriff auf die Systemanzeige „Händleralarme verwalten“.

Nachdem vom Händler ein Kundenkonto erstellt wurde, kann der Kunde dem Händler, der das System verkauft hat, den Zugriff gewähren.

Des Weiteren könnte ein Händler dem Kunden den Zugriff gewähren, vorausgesetzt er ist dazu berechtigt. Dazu müsste sich der Händler unter Verwendung der E-Mail-Adresse und des Kennworts des Kunden, die beim Erstellen des Kontos eingegeben wurden, als Kunde und nicht als Händler anmelden.

1. Gehen Sie zu http://wifi.ecowater.com und melden Sie sich an (E-Mail-Adresse und Kennwort des Kunden - nicht des Händlers - eingeben).
2. Klicken Sie auf die Registerkarte „Support“ oben auf der Kunden-Homepage.
3. Auf der Support-Anzeige klicken Sie auf die Schaltfläche „Zulassen“. Daraufhin sollte diese zu „Verweigern“ wechseln.
4. Das System ist jetzt für die gemeinsame Nutzung freigegeben.

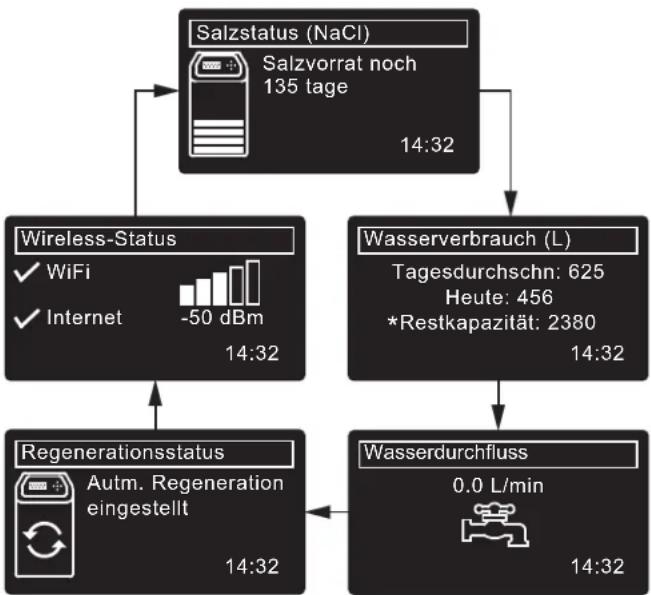

NORMALER BETRIEB / STATUSANZEIGEN

Während des normalen Betriebs, blendet das Gerät die folgenden Statusanzeigen in automatischer Reihenfolge ein:

Die auf der Anzeige „Wireless-Status“ zu sehenden Häkchen haben folgende Bedeutung:

√ WiFi - Der Enthärter ist mit einem WLAN-Router verbunden.
√ Internet - Der Enthärter ist an einem WLAN-Router angeschlossen, der wiederum mit dem Internet verbunden ist.

*Restkapazität des Wassers vor der nächsten Regeneration.

ANDERE MELDUNGEN, ALARME UND ERINNERUNGEN

Die oben beschriebenen Statusanzeigen werden nicht eingeblendet, wenn eine der folgenden Meldungen erscheint:

• Regenerations-Status (wird während der Regenerationen eingeblendet und zeigt die Ventilposition und die verbleibende Zeit)
• Salz nachfüllen oder Salzvorrat erschöpft weist darauf hin, dass Salz nachgefüllt (Seite 43) werden muss.
• Die Einstellungsanzeige für Aktuelle Zeit weist anstelle der Statusanzeigen darauf hin, dass die Zeit eingestellt werden muss (Seite 42)
• Kundendienst Erinnerung (den Händler kontaktieren)
  ● Fehler gefunden (den Händler kontaktieren)

BLINKENDE ANZEIGE

Die Anzeige blinkt, wenn eine oder mehrere der folgenden Bedingungen vorliegen:

• Salz muss nachgefüllt werden
• Zeit muss neu eingestellt werden (Zeiteinstellung ging verloren)
  ● Wartung ist überfällig (Kundendienst- Erinnerung)
• Fehlerzustand

Nach Drücken einer beliebigen Taste stoppt das Blinken der Anzeige. Wenn die zugrundeliegende Ursache nicht behoben wird (z. B. niedriger Salzstand), beginnt die Anzeige ab Mitternacht wieder zu blinken.

HAUPTMENÜ

Drücken Sie während des normalen Betriebs die AUSWAHLTASTE (O), um das Hauptmenü anzuzeigen. Daraufhin werden folgende Optionen eingeblendet:

Hauptmenü Regeneration Salzeinstellungen Grundeinstellung

● Regeneration (siehe Seite 41)

- Salzeinstellungen

● Salzstand ^① (Siehe Seite 41)
● Alarm bei niedrigem Salzstand
● Salztyp (siehe Seite 41)

- Grundeinstellung

● Aktuelle Zeit (siehe Seite 42)
● Härte (siehe Seite 42)
● Eisengehalt (siehe Seite 42)

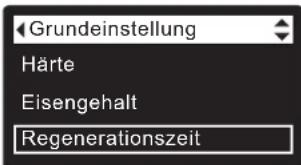

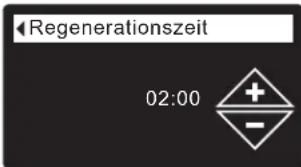

● Regenerationszeit (siehe Seite 41)
● Wechselndes Display

- Benutzer-Einstellungen

● Sprache (siehe Seite 42)
- Zeitformat
• Volumeneinheit
- Härteeinheit
● Gewicht in kg. od. lbs

● System-Information

• Modelinformationen
  ● Wireless-Daten
• Restkap. Wasser
  ● Durchs. Tagesverbrauch
  ● Wasserverbrauch heute
  ● Gesamter Wasserverbrauch
• Aktueller Wasserdurchfluss
  ● Gesamte Betriebsdauer
• Letzte Regeneration
  ● Gesamte Regenerationen

● Vorsicht! Kundendienstmenü

- Zykluszeiten

• Rückspüldauer ^2
  ● Zusätzliche Zeit für Rückspülzyklus ^③
  ● 2. Rückspülung (An/Aus)
  ● Zweite Rückspüldauer
  ● Schnellspülzeit ^②
  ● Zusätzliche Zeit für Schnellspülzyklus ^③

- Spezielle Funktionen

• Salz Dosierung
  ● Max. Tage zw. Regenerationen
  ● Zusätzl. Stromausgang
• Dosiermenge ④
• Dosierzeit ^④
• Bei 97% regenerieren
  ● Kundendienst erinnerung

- Fehlersuche

● Diagnose
● Einstellungen verändern
- SSS-Kalibrierung ^5

● Wireless-Setup (siehe Seite 38-39)

①Wird nur an Modellen mit zwei Behältern ohne Salzstandsensor angezeigt.
②Nur bei Wasserenthärtern mit Aktivkohlefilter
③Nur bei Wasserenthärtern
④Wird nur angezeigt, wenn der zusätzliche Stromausgang auf Dosierpumpe eingestellt ist.
⑤Wird nur an Gehäusemodelle mit Salzstandsensor angezeigt.

MANUELLES EINSTELLEN DES SALZSTANDS (nur beim 600 Power Modell mit zwei Behältern)

Diese Funktion ist nur an Geräten aktiviert, bei denen kein Salzstandsensor mit der elektronischen Steuerung verbunden ist. Gehäusemodelle (ohne separaten Solebehälter) verfügen über einen integrierten Sensor, der automatisch den Salzstand im Tank misst. Der Salzstand wird auf der Salzstatus-Anzeige angezeigt und von der elektronischen Steuerung herangezogen, um die Anzahl der Tage bis der Behälter leer ist zu berechnen.

Beim 600 Power Modell mit zwei Behältern muss der Salzstand bei jedem Nachfüllen des Salzes manuell eingegeben werden:

1. Drücken Sie die AUSWAHLTASTE (O), um in das Hauptmenü zu wechseln.
2. Wechseln Sie in die Salzeinstellungen-Anzeige.
3. Wechseln Sie zur Salzstand-Anzeige.
4. Füllen Sie bis zum Füllstand Salz nach und beobachten Sie die nummerierte Skala auf dem Solebehälter. Drücken Sie den AUFWÄRTS- (▲) oder ABWÄRTSPFEIL (▼), um den Salzstand auf die niedrigste, über dem Salz erscheinende Zahl einzustellen.
5. Drücken Sie die AUSWAHLTASTE (O) und dann mehrmals die LINKE Pfeiltaste (◀), um zu den Statusanzeigen zurückzukehren.

Hauptmenü Regeneration Salzeinstellungen Grundeinstellung

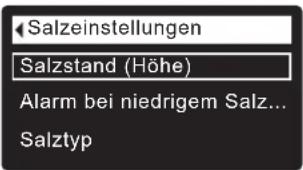

Salzeinstellungen Salzstand (Höhe) Alarm bei niedrigem Salz... Salztyp

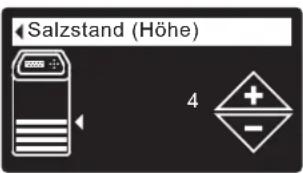

Salzstand (Höhe) 4

EINSTELLEN DES SALZTYPS

Die Standardeinstellung ist NaCl (Natriumchlorid). Durch die Wahl von KCl (Kaliumchlorid) wird die Zeit zum Auffüllen und Besalzen/Langsamspülen erhöht. Zum Ändern:

1. Drücken Sie die AUSWAHLTASTE (O), um in das Hauptmenü zu wechseln.
2. Wechseln Sie in die Salzeinstellungen-Anzeige.
3. Wechseln Sie in die Salztyp-Anzeige.
4. Drücken Sie den ABWÄRTS- (▼) oder AUFWÄRTSPFEIL (▲), um zum anderen Salztyp zu blättern.
5. Drücken Sie die AUSWAHLTASTE (O) und dann mehrmals die LINKE Pfeiltaste (◀), um zu den Statusanzeigen zurückzukehren.

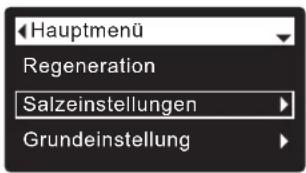

Hauptmenü Regeneration Salzeinstellungen Grundeinstellung

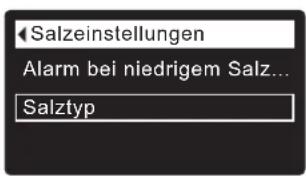

Salzeinstellungen Alarm bei niedrigem Salz... Salztyp

Salztyp ○ Natriumchlorid (NaCl) ○ Kaliumchlorid (KCl)

MANUELLE REGENERATION

Die manuelle Regeneration kann zur Gewährleistung einer ausreichenden Menge aufbereiteten Wassers bei ungewöhnlich hohem Wasserverbrauch durchgeführt werden. Wenn Sie beispielsweise Gäste haben, könnte das aufbereitete

Wasserkapazität vor der nächsten automatischen Regeneration aufgebraucht sein. In diesem

Fall kann durch eine manuelle Regeneration wieder 100 % der Wasserkapazität aufbereitet werden. Wenn über einen längeren Zeitraum kein Wasser verbraucht wird (Urlaub usw.) sollte mit einer Regeneration begonnen werden.

Hauptmenü Regeneration Salzeinstellungen Grundeinstellung

1. Drücken Sie die AUSWAHLTASTE (O), um in das Hauptmenü zu wechseln.
2. Wechseln Sie in die Regenerations-Anzeige.
3. Wechseln Sie zu Jetzt Regeneration und drücken Sie die AUSWAHLTASTE (O), um unverzüglich mit der Regeneration zu beginnen. Die Regenerationsstatus-Anzeige wird bis zum Ende der Regeneration eingeblendet, oder drücken Sie zweimal, um zu den Statusan

Regeneration ○ Automatik ● Jetzt Regeneration ○ Geplant

Regenerationsstatus Restzeit: 118:32 Zyklus: Füllen (Rechte Taste: Nächster Zyklus)

Andere Regenerationsoptionen:

• Durch die Option Automatik wird eine manuell geplante Regeneration abgebrochen, (falls diese noch nicht begonnen wurde) und die elektronische Steuerung bestimmt, wann die nächste Regeneration durchgeführt werden soll.
• Über die Option Geplant lässt sich der Regenerationsbeginn auf eine voreingestellte Startzeit für die Regeneration einstellen (siehe unten).

EINSTELLEN DER STARTZEIT FÜR DIE REGENERATION

Die Standardzeit ist 02:00 (2.00 Uhr).

Zum Ändern:

1. Drücken Sie die AUSWAHLTASTE (O), um in das Hauptmenü zu wechseln.
2. Wechseln Sie in die Grundeinstellung-Anzeige.
3. Wechseln Sie in die Regenerationszeit-Anzeige.
4. Drücken Sie den ABWÄRTS- (▼) oder AUFWÄRTSPFEIL (▲), um die Startzeit für die Regeneration einzustellen. Halten Sie die Taste gedrückt, um die Werte schneller zu durchlaufen.
5. Drücken Sie die AUSWAHLTASTE (O) und dann mehrmals die LINKE Pfeiltaste (◀), um zu den Statusanzeigen zurückzukehren.

Hauptmenü Regeneration Salzeinstellungen Grundeinstellung

Grundeinstellung Härte Eisengehalt Regenerationszeit

Regenerationszeit 02:00

EINSTELLEN DER AKTUELLEN ZEIT

Der Eisengehalt wird normalerweise während der Einstellung festgelegt.

Zum Ändern:

1. Drücken Sie die AUSWAHLTASTE (O), um in das Hauptmenü zu wechseln.
2. Wechseln Sie in die Grundeinstellung-Anzeige.
3. Wechseln Sie in die Aktuelle Zeit-Anzeige.
4. Drücken Sie den ABWÄRTS- (▼) oder AUFWÄRTSPFEIL (▲), um die Startzeit für die Regeneration einzustellen.
5. Drücken Sie die AUSWAHLTASTE (O) und dann mehrmals die LINKE Pfeiltaste (◀), um zu den Statusanzeigen zurückzukehren.

Hauptmenü Regeneration Salzeinstellungen Grundeinstellung

Grundeinstellung Aktuelle Zeit Härte Eisengehalt

Aktuelle Zeit 18:45

EINESTELLEN DER SPRACHE

Der Eisengehalt wird normalerweise während der Einstellung festgelegt.

Zum Ändern:

1. Drücken Sie die AUSWAHLTASTE (O), um in das Hauptmenü zu wechseln.
2. Wechseln Sie in die Benutzer-Einstellungen-Anzeige.
3. Wechseln Sie zur Sprache-Anzeige
4. Drücken Sie den ABWÄRTS- (▼) oder AUFWÄRTSPFEIL (▲), um zu der gewünschten Sprache zu blättern. Folgende Sprachen stehen zur Auswahl: Englisch, Spanisch, Französisch, Italienisch, Deutsch, Niederländisch, Polnisch, Russisch,
   Ungarisch, Türkisch, Litauisch, Griechisch, Rumänisch, Tschechisch, Slowakisch, Bulgarisch, Serbisch oder Kroatisch.
5. Drücken Sie die AUSWAHLTASTE (O) zweimal und dann mehrmals die LINKE Pfeiltaste (◀), um zu den Statusanzeigen zurückzukehren.

Hauptmenü Salzeinstellungen Grundeinstellung Benutzer-Einstellungen

Benutzer-Einstellungen Sprache Zeitformat Volumeneinheit

Sprache ○ Français ○ Italiano ● Deutsch

RÜCKSETZEN DER ANGEZEIGTEN SPRACHE AUF IHRE MUTTERSPRACHE:

Drücken Sie in den Statusanzeigen auf die AUSWAHLTASTE (O). Drücken Sie zunächst den ABWÄRTSPFEIL (▼) dreimal und dann die AUSWAHLTASTE (O) zweimal. Drücken Sie den ABWÄRTS- (▼) oder AUFWÄRTSPFEIL (▲), um zu Ihrer Muttersprache (siehe Liste unten) zu blättern. Anschließend drücken Sie die AUSWAHLTASTE (O) zweimal. Drücken Sie die LINKE Pfeiltaste (◀) zweimal, um alle Menüs zu beenden.

Die Sprachen sind in folgender Reihenfolge aufgeführt: Englisch, Spanisch, Französisch, Italienisch, Deutsch, Niederländisch, Polnisch, Russisch, Ungarisch, Türkisch, Lithauisch, Griechisch, Rumänisch, Tschechisch, Slowakisch, Bulgarisch, Serbisch, Kroatisch.

EINSTELLEN DER HÄRTE

Der Eisengehalt wird normalerweise während der Einstellung festgelegt. Zum Ändern:

1. Drücken Sie die AUSWAHLTASTE (O), um in das Hauptmenü zu wechseln.
2. Wechseln Sie in die Grundeinstellung-Anzeige.
3. Wechseln Sie in die Härte-Anzeige.
4. Drücken Sie den ABWÄRTS- (▼) oder AUFWÄRTSPFEIL (▲), um Ihre Wasserhärte einzustellen.

Umrechnungen: 1 Grain = 1°dH 10 ppm = 1°f

1. Drücken Sie die AUSWAHLTASTE (O) und dann mehrmals die LINKE Pfeiltaste (◀), um zu den Statusanzeigen zurückzukehren.

Hauptmenü Regeneration Salzeinstellungen Grundeinstellung

Grundeinstellung Aktuelle Zeit Härte Eisengehalt

Härte 25 °dH

HINWEIS: Die Härteeinstellung darf nicht erhöht werden, um die Eisenkonzentration im Wasser auszugleichen. Nachdem Sie den Eisengehalts eingestellt haben (siehe unten), führt die elektronische Steuerung automatisch einen Ausgleich durch.

EINSTELLEN DER AKTUELLEN ZEIT

Der Eisengehalt wird normalerweise während der Einstellung festgelegt.

Zum Ändern:

1. Drücken Sie die AUSWAHLTASTE (O), um in das Hauptmenü zu wechseln.
2. Wechseln Sie in die Grundeinstellung-Anzeige.
3. Wechseln Sie in die Eisengehalt-Anzeige.
4. Drücken Sie den ABWÄRTS- (▼) oder AUFWÄRTSPFEIL (▲), um den Wert für den Eisengehalt Ihres Wassers Zeit einzustellen.
5. Drücken Sie die AUSWAHLTASTE (O) und dann mehrmals die LINKE Pfeiltaste (◀), um zu den Statusanzeigen zurückzukehren.

Hauptmenü Regeneration Salzeinstellungen Grundeinstellung

Grundeinstellung Aktuelle Zeit Härte Eisengehalt

Eisengehalt 0.0 ppm

HINZUFÜGEN VON SALZ

Wenn der gesamte Salzvorrat des Wasserenthärters/Wasserenthärters mit Aktivkohlefilter aufgebraucht wird, bevor neues Salz nachgefüllt wird, führt dies zu hartem Wasser. Gehäusemodelle sind mit einem automatischen Salzstandsensor ausgestattet. 600 Power Modell mit zwei Behältern: Heben Sie den Deckel des Solebehälters an und überprüfen Sie den Salzstand häufig. Darüber hinaus können Sie den Salzstand über Ihr WLAN-Konto überwachen. Beim Hinzufügen von Salz muss die Abdeckung des Solebehälters angebracht sein.

600 POWER MODELL MIT ZWEI BEHÄLTERN: Nach jedem Auffüllen das Salzes bis zum Füllstand muss der Salzstand an der elektronischen Steuerung eingestellt werden (siehe Beschreibung auf Seite 41).

HINWEIS: In feuchten Regionen sollten Sie den Salzstand unter der halben Füllmenge halten und häufiger Salz nachfüllen.

EMPFOHLENES SALZ: Wasserenthärtersalz (Tabletten, Pellets, grobkörniges Meersalz) mit weniger als 1 % unlöslicher Fremdstoffe. Dieser Salztyp besteht aus hochreinen verdunsteten Kristallen, die manchmal zu Salzbriketts geformt sind.

KALIUMCHLORID (KCI): Bei der Verwendung von KCI-Salz:

• Stellen Sie auf der elektronischen Steuerung den „Salztyp“ ein (siehe Beschreibung auf Seite 41).
• Jeweils nur einen Beutel Kaliumchlorid (KCl) in den Wasserenthärter/Wasserenthärter mit Aktivkohlefilter legen.

FOLGENDE SALZTYPEN SIND NICHT EMPFEHLENSWERT Die Verwendung folgender Salztypen wird nicht empfohlen: Steinsalz mit hohem Fremdstoffanteil, Salzblock, Salzgranulat, Speisesalz, Auftausalze oder Salze für die Eismaschine usw.

AUFBRECHEN EINER SALZBRÜCKE

Zuweilen bildet sich im Solebehälter eine harte Kruste oder „Salzbrücke“, was in der Regel durch hohe Feuchtigkeit oder die Verwendung der falschen Salzart verursacht wird. Dabei bildet sich zwischen dem Wasser und Salz ein Hohlraum. In einem solchen Fall kann sich das Salz nicht im Wasser auflösen, das Harzbett wird nicht regeneriert und die Folge ist hartes Wasser.

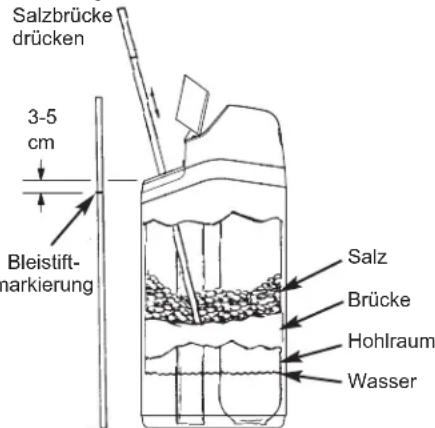

Eine Salzbrücke kann sich auch unter lockerem Salz bilden. Überprüfen Sie den Solebehälter mithilfe eines Besenstiels oder einem ähnlichen Werkzeug (siehe Abbildung 4). Wenn der Besenstiel/das Werkzeug auf einen harten Gegenstand auftrifft, handelt sich wahrscheinlich um eine Salzbrücke. Drücken Sie den Besenstiel n vorsichtig an mehreren Stellen hinein, um die Salzbrücke aufzubrechen. Versuchen Sie nicht, die Salzbrücke durch Håmmern auf den Salzbehälter zu brechen.

Werkzeug zum Aufbrechen in die

Salzbrücke drücken 3-5 cm Bleistift- markierung Salz Brücke Hohlraum Wasser

ABB. 4

ANWEISUNGEN ZUM DESINFIZIEREN

Werkseitig wird streng auf die Einhaltung des hygienischen Zustands des EcoWater Systems Wasserenthärters/Wasserenthärters mit Aktivkohlefilter geachtet. Allerdings könnten während des Versands, der Lagerung, Installation und des Betriebs Bakterien in die Einheit eindringen. Aus diesem Grund wird empfohlen*, die Einheit bei der Installation zu desinfizieren.

1. Entfernen Sie die Abdeckung des Solebehälters und gießen Sie ca. 40 ml (2 bis 3 Esslöffel) normale Haushaltsbleiche in den Solebehälter des Wasserenthärters/Wasserenthärters mit Aktivkohlefilter. Clorox und andere Bleichmittelmarken sind überall erhältlich. Installieren Sie die Abdeckung des Solebehälters wieder.
2. Initiieren Sie die Option „Jetzt Regeneration“ (siehe Seite 41). Bei dieser Regeneration wird die Bleiche in und durch den Wasserenthärter/Wasserenthärter mit Aktivkohlefilter gesogen.

* Vom Verband für Wasserqualität empfohlen. Je nach Wasserversorgung muss die EcoWater Systems Einheit eventuell regelmäßig desinfiziert werden.

HINWEIS: Wir empfehlen jährlich eine Wartung des Wasserenthärters/Wasserenthärters mit Aktivkohlefilter durchführen zu lassen.

ANLEITUNG ZUR FEHLERSUCHE

PROBLEM URSACHE BEHEBUNG
Kein weiches Wasser	Kein Salz im Behälter. Salz nachfüllen und „Jetzt Regeneration“ initiieren.
	Salzbrücke Salzbrücke aufbrechen (siehe oben) und „Jetzt Regeneration“ initiieren.
	Netzteil ausgesteckt, Stromkabel von der Schalttafel der elektronischen Steuerung getrennt, Sicherung durchgebrannt, Leistungsschalter aus.	Auf Stromversorgungsausfall infolge dieser Faktoren überprüfen und korrigieren. Wenn die Stromversorgung wieder hergestellt wurde, die Zeit neu einstellen, wenn die „Aktuelle Zeit“-Anzeige eingeblendet wird (siehe Seite 42).
	Bypassventil(e) befinden sich in der Bypass-Position.	Bypassventil(e) in die Kundendienst-Position stellen (siehe Seite 37).
	Ventil-Ablaufschlauch verstopft oder eingeschränkt. Ablaufschlauch darf keine Knicke, scharfe Biegungen aufweisen oder zu hoch angehoben werden.
Manchmal hartes Wasser	Während der Regeneration wird das umgangene harte Wasser verwendet, da aktuelle Zeit oder die Regenerationszeit falsch eingestellt ist.	Die angezeigte aktuelle Zeit überprüfen. Wenn die Zeit nicht richtig eingestellt ist, den Schritt „Aktuelle Zeit einstellen“ auf Seite 42 ausführen. Die Regenerationszeit wie auf Seite 41 beschrieben überprüfen.
	Der Härtegrad des Wassers wurde zu niedrig eingestellt.	Siehe Abschnitt „Einstellen der Härte“ auf Seite 42, die aktuelle Härteeinstellung überprüfen und ggf. erhöhen. Falls erforderlich die Wasserhärte prüfen lassen.
	Der Wasserenthärter/Wasserenthärter mit Aktivkohlefilter verwendet zur Regeneration heißes Wasser.	Die Verwendung von heißem Wasser während der Regenerationen vermeiden, da sich der Wassererhitzer mit hartem Wasser füllt.
Fehlercode wird angezeigt	Fehler bei der Verdrahtung, im Positionsschalter, Ventil, Motor oder in der Schalttafel der elektronischen Steuerung.	Für den Kundendienst einen Händler kontaktieren.

Modellen

eVOLUTION Compact 100, eVOLUTION Compact 200, eVOLUTION Boost 300, eVOLUTION Boost 400, eVOLUTION Power 500, eVOLUTION Power 600, eVOLUTION Refiner Boost, eVOLUTION Refiner Power

INHOUDSOPGAVE pagina

REGENERATIESTARTTIJD INSTELLEN
